Jaltest  |  SKU: JDC103A

Jaltest (JDC103A) | Wabco/Knorr-Bremse 7-pol OBD – 16-pol OBD2 Adapterkabel | Anhänger

5,0 von 5 Sternen, 1 Bewertung
Normaler Preis
€133,95 inkl.
€110,70 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

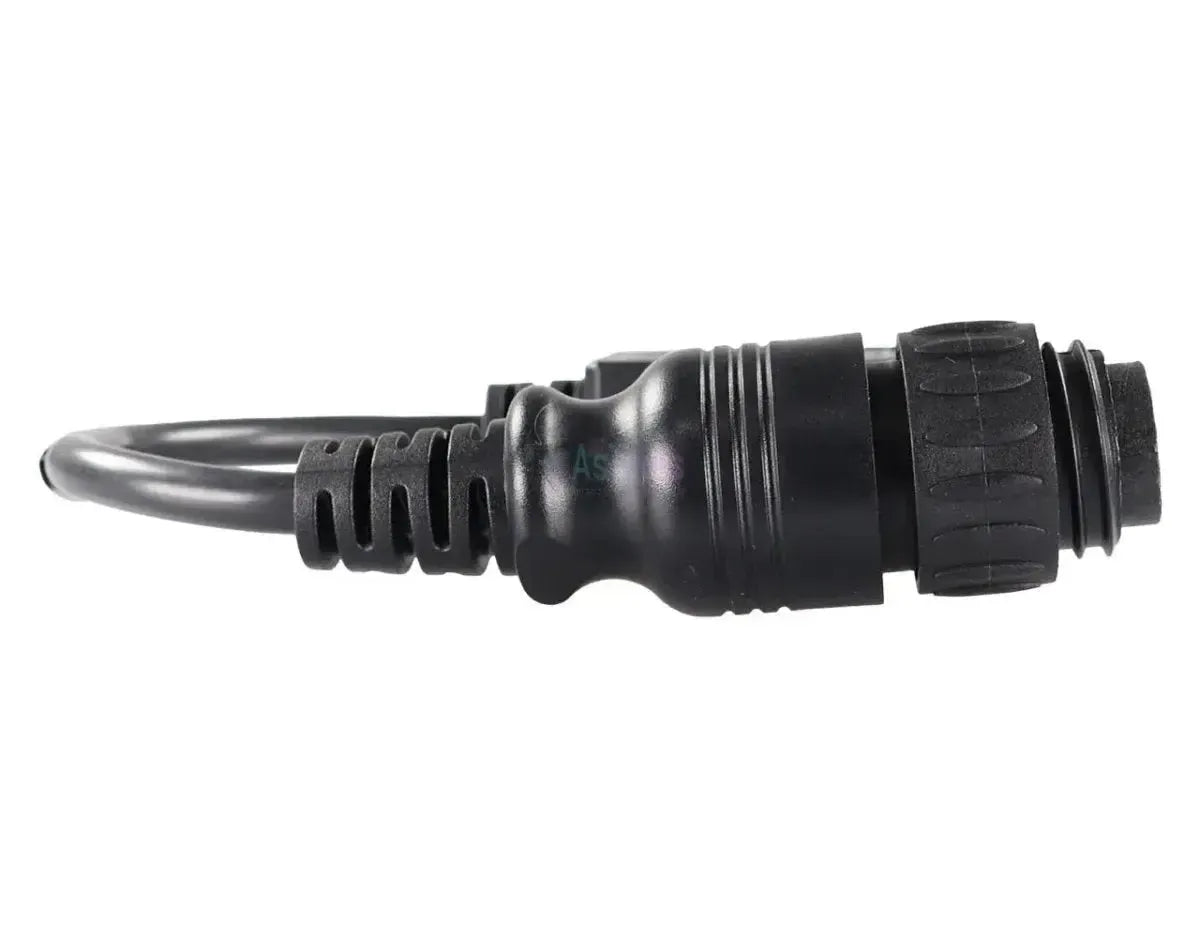

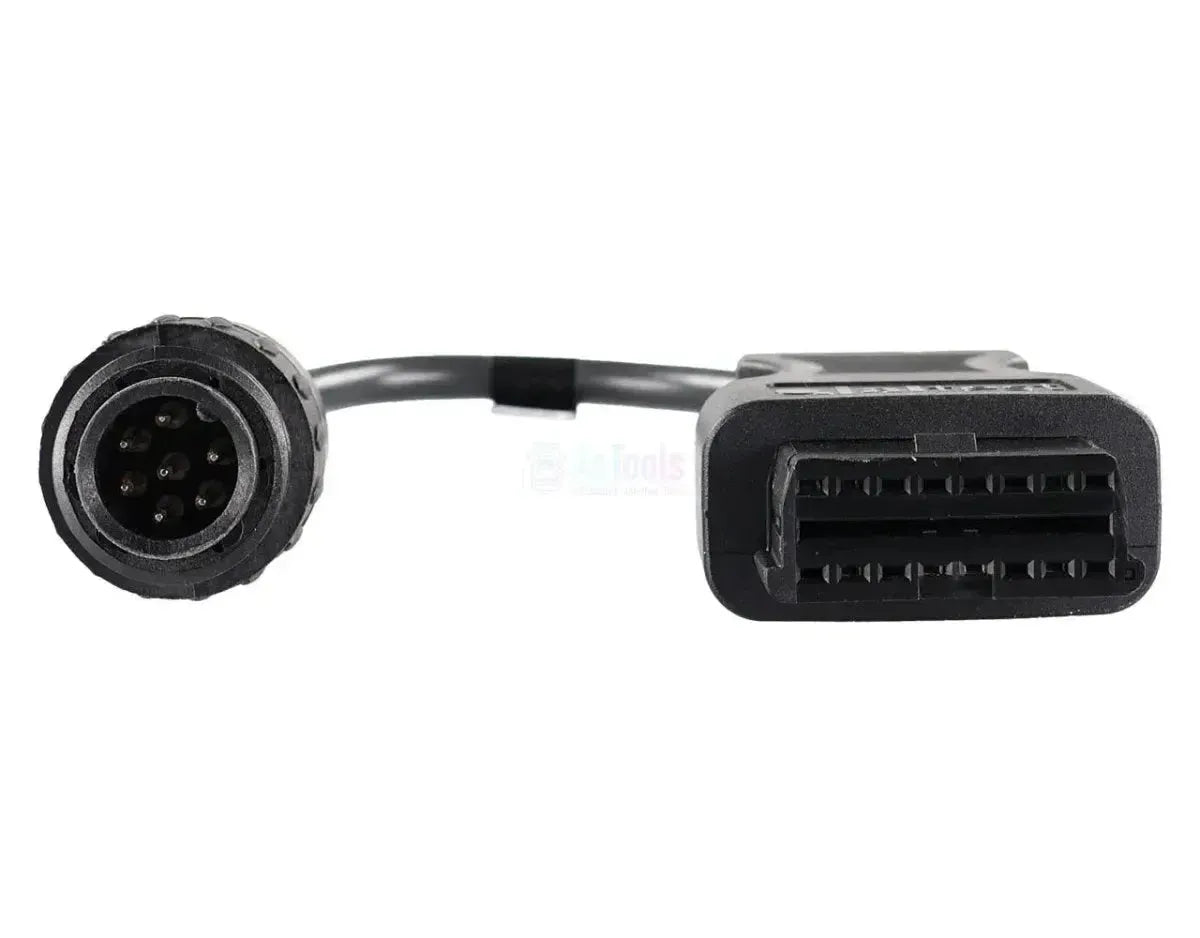

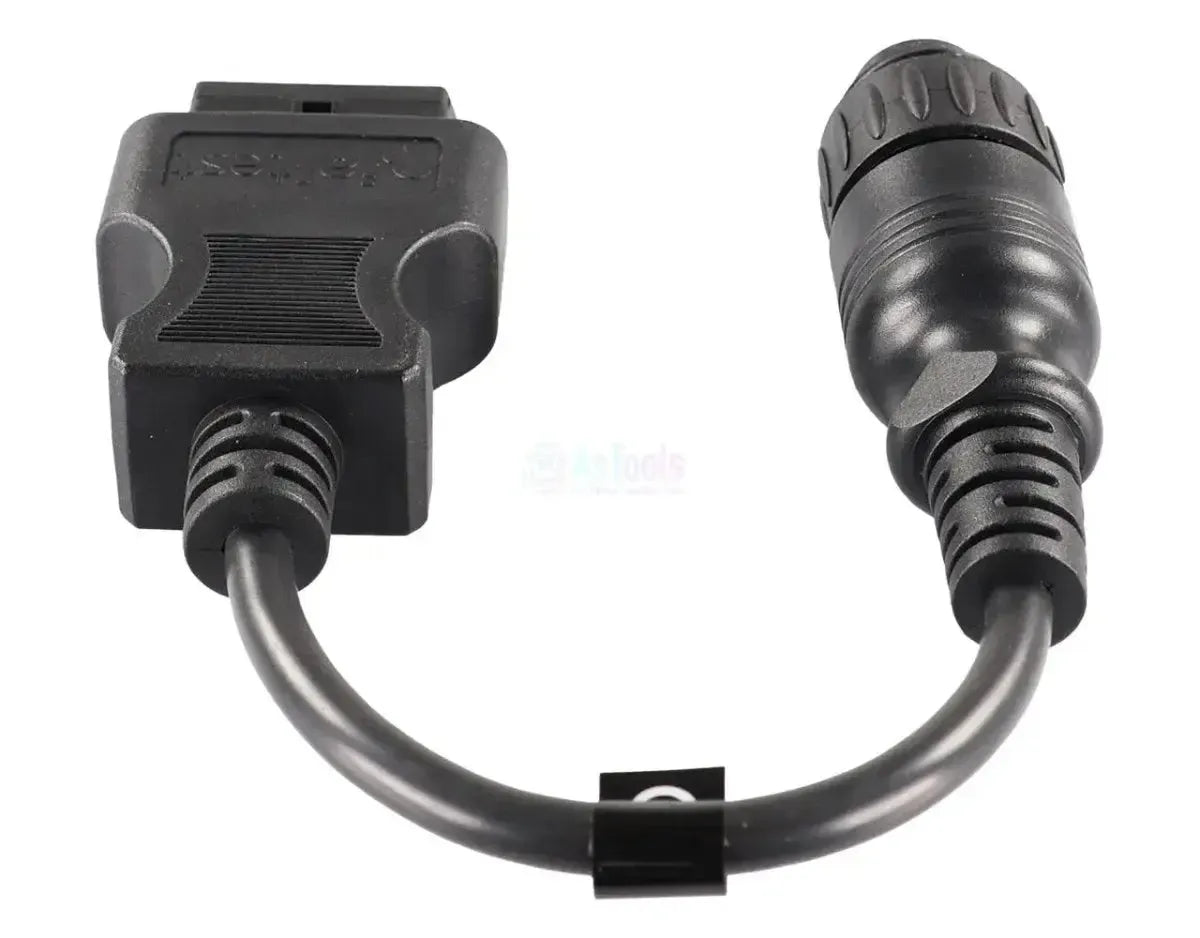

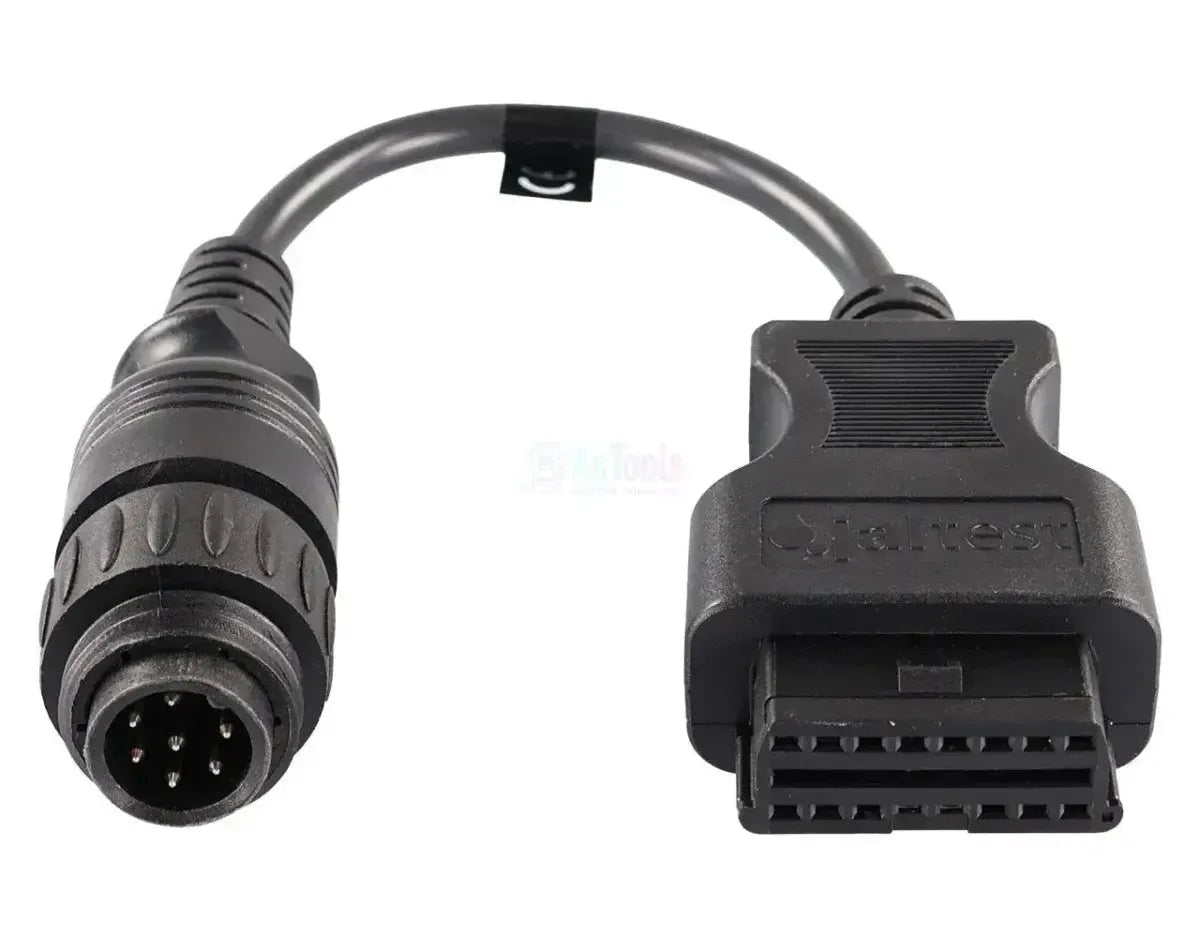

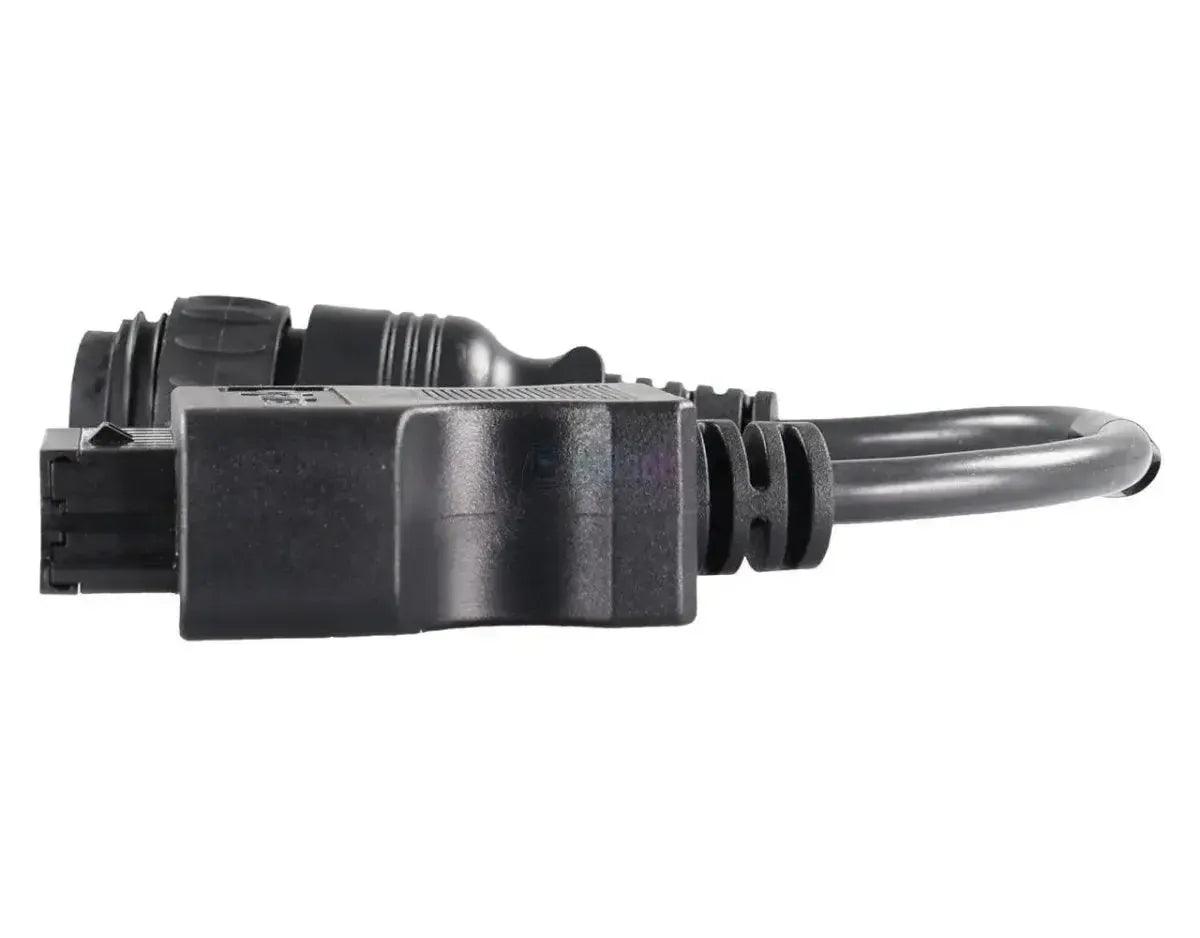

Der Jaltest JDC103A verbindet die 7-polige Diagnosebuchse der Trailer-Bremssysteme von Wabco und Knorr-Bremse mit dem 16-poligen OBD2-Eingang Ihres Jaltest-Diagnosekabels. Auf der Trailerseite sitzt ein runder schwarzer Stecker mit geriffeltem Griff und sieben Pins: Sechs auf einem Kreis und einer in der Mitte. Alle sieben Positionen sind belegt, was diesen Anschluss vom ebenfalls 7-poligen JDC111A unterscheidet. Das Kabel ist 28 bis 30 cm lang.

Das Kabel öffnet die Diagnoseleitung zum Anhänger-ABS: Wabco Vario C, VCS, VCSII und VCSII CAN sowie Knorr-Bremse A18, KB3-TA und KB4-TA. Sie lesen Fehlercodes, Messwerte und ECU-Daten; bei VCS, VCSII und VCSII CAN auch Wartungsdaten. Ein Teil der Knorr-Bremse-Funktionen steht mit dem separaten Modul Knorr-Bremse Diagnostics (Ref. 71502007) zur Verfügung. Das Kabel arbeitet mit der Jaltest Link V8.1 und V9 und fällt unter Jaltest CV.

PLUSPUNKTE

✔Zwei Hersteller mit einem Kabel, da Wabco und Knorr-Bremse bei diesen Bremsregelungen denselben 7-poligen Stecker verwenden.
✔Erreicht Wabco Vario C, VCS, VCSII und VCSII CAN sowie Knorr-Bremse A18, KB3-TA und KB4-TA.
✔Bei VCS, VCSII und VCSII CAN umfasst die Abdeckung neben Fehlercodes und Messwerten auch die Wartungsdaten.
✔Verwendbar mit Jaltest Link V8.1 und V9 und im Lieferumfang der Trailer-Kabelset (70002024) enthalten.

HINWEISE

✕Nur für den 7-poligen Anschluss mit sieben Pins; die KB4-TA-Einheit mit 7-poligem Gehäuse, in dem vier Buchsen sitzen, gehört zum JDC111A.
✕Bei Wabco Vario C umfasst die Abdeckung keine Wartungsdaten, sondern nur Fehlercodes, Messwerte und ECU-Daten.
✕Die EBS-Einheiten von Wabco (EBS C, EBS D, EBS D CAN, EBS E, iEBS) und Knorr-Bremse (TEBS Gen2, TEBS G2.x, TEBS4, iTEBS X) erreichen Sie damit nicht; dafür ist das ISO-7638-Kabel JDC110A vorgesehen.
✕Einige Knorr-Bremse-Funktionen stehen erst mit dem separat erhältlichen Modul Knorr-Bremse Diagnostics (Art.-Nr. 71502007) zur Verfügung.

Anwendungen und Funktionen

Über diese Verbindung greifen Sie mit der Jaltest-Software auf die Bremsregelung am Auflieger oder Anhänger zu. Welche Einheit Sie vorfinden, bestimmt die Generation der Wabco- oder Knorr-Bremse-Regelung und nicht die Marke des Anhängers.

Ansprechbare Steuergeräte

  • Wabco Vario C: Trailer-ABS.
  • Wabco VCS, VCSII, VCSII CAN: Trailer-ABS.
  • Knorr-Bremse A18, KB3-TA: Älteres Trailer-ABS.
  • Knorr-Bremse KB4-TA: Trailer-ABS.

Was Sie tun können

  • Fehlercodes: Auslesen mit Beschreibung.
  • Messwerte: Mit Meldung bei Werten außerhalb des Bereichs.
  • Wartungsdaten: Bei VCS, VCSII und VCSII CAN.
  • Diagnosemeldungen: Bei VCSII und VCSII CAN.

So verwenden Sie es

  1. Stecker prüfen: Zählen Sie die sieben Pins in der runden Buchse.
  2. Anschließen: Stecken Sie den JDC103A auf die Buchse.
  3. Link koppeln: Schließen Sie die OBD2-Seite an das Diagnosekabel an.
  4. Spannung: Sorgen Sie dafür, dass der Anhänger unter Spannung steht.
  5. Auslesen: Wählen Sie Wabco oder Knorr-Bremse und das System.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist der Stecker, nicht das Modell. Dieses Kabel passt an jeden Auflieger oder Anhänger mit einer Wabco- oder Knorr-Bremse-Regelung, deren Diagnosebuchse ein runder 7-poliger Stecker mit sieben Pins ist. Die EBS-Generationen beider Marken laufen über einen eigenen Anschluss.

Wabco (Abgrenzung):

  • Vario C: Antiblockiersystem; Fehlercodes, Messwerte und ECU-Daten.
  • VCS, VCSII und VCSII CAN: Antiblockiersystem, einschließlich Wartungsdaten.

Knorr-Bremse (Abgrenzung):

  • A18 und KB3-TA: Ältere Trailer-Antiblockiersysteme.
  • KB4-TA: Auch über den JDC111A ansprechbar.
💡
Gut zu wissen: Zählen Sie in der runden Buchse die sieben Pins nach: Sechs auf einem Kreis und einer in der Mitte. Sind in einem 7-poligen Gehäuse dagegen Buchsen vorhanden und nur vier Positionen belegt, gehört dort der JDC111A dazu. Prüfen Sie dies am Anhänger, bevor Sie bestellen.

Lieferumfang

  • 1x Jaltest (JDC103A) | Wabco/Knorr-Bremse 7-polig OBD – 16-polig OBD2 Übergangskabel | Anhänger

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels. Jaltest-Kabel funktionieren mit der Diagnoseausrüstung von Jaltest.Marke
Jaltest (Cojali)
Um welche Art von Kabel es sich handelt. Ein Diagnosekabel verbindet mit dem Diagnosestecker, ein Messkabel misst ein einzelnes Bauteil.Kabeltyp
Adapterkabel
Zu welchem Softwarepaket von Jaltest das Kabel gehört. Für die Nutzung des Kabels benötigen Sie eine Lizenz für dieses Modul.Jaltest-Softwaremodul
  • CV Nutzfahrzeuge
Für welche Fahrzeuge oder Maschinen das Kabel gedacht ist. So erkennen Sie schnell, ob es zu den Fahrzeugen in Ihrer Werkstatt passt.Fahrzeugarten
  • Anhänger

Anschlüsse

Zu welcher Version der Jaltest Link Diagnoseschnittstelle das Kabel passt. Nicht jedes Kabel funktioniert mit jeder Version.Passende Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Der Stecker auf der Seite des Diagnosegeräts. Er muss zu Ihrer Schnittstelle oder Ihrem Diagnosekabel passen.Anschluss Schnittstellenseite
16-polig OBD2
Der Stecker auf der Seite des Fahrzeugs, des Motors oder der Maschine. Er muss zum Diagnosestecker oder Bauteil passen.Anschluss Fahrzeugseite
7-poliger OBD
Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei der Arbeit.Kabellänge
28 bis 30 cm

Diagnosefunktionen

Ob Sie die aktuellen Sensorwerte bei laufendem Fahrzeug anzeigen können. Hilfreich bei der Fehlersuche.Messwerte live anzeigen
Ja

Verwendung

In welchem Jaltest-Kabelset dieses Kabel ebenfalls enthalten ist. Besitzen Sie dieses Set bereits, haben Sie dieses Kabel möglicherweise schon.Teil des Kabelsets
Anhänger-Kabelset
Referenznummer
JDC103A
Steuergeräte
Wabco Vario C, VCS, VCSII, VCSII CAN; KB A18, KB3-TA, KB4-TA

Weitere Spezifikationen

Anwendung
Wabco- und Knorr-Bremse-Anhängerbremssysteme mit 7-poligem Anschluss
Bestandteil des Kabelsets
Anhänger-Kabelset (70002024)
Zur Verwendung erforderlich
Jaltest Link mit Lizenz Jaltest CV
Zusätzlich möglich
Modul Knorr-Bremse Diagnostics (Ref. 71502007) für den vollen Funktionsumfang
