Jaltest  |  SKU: JDC402A

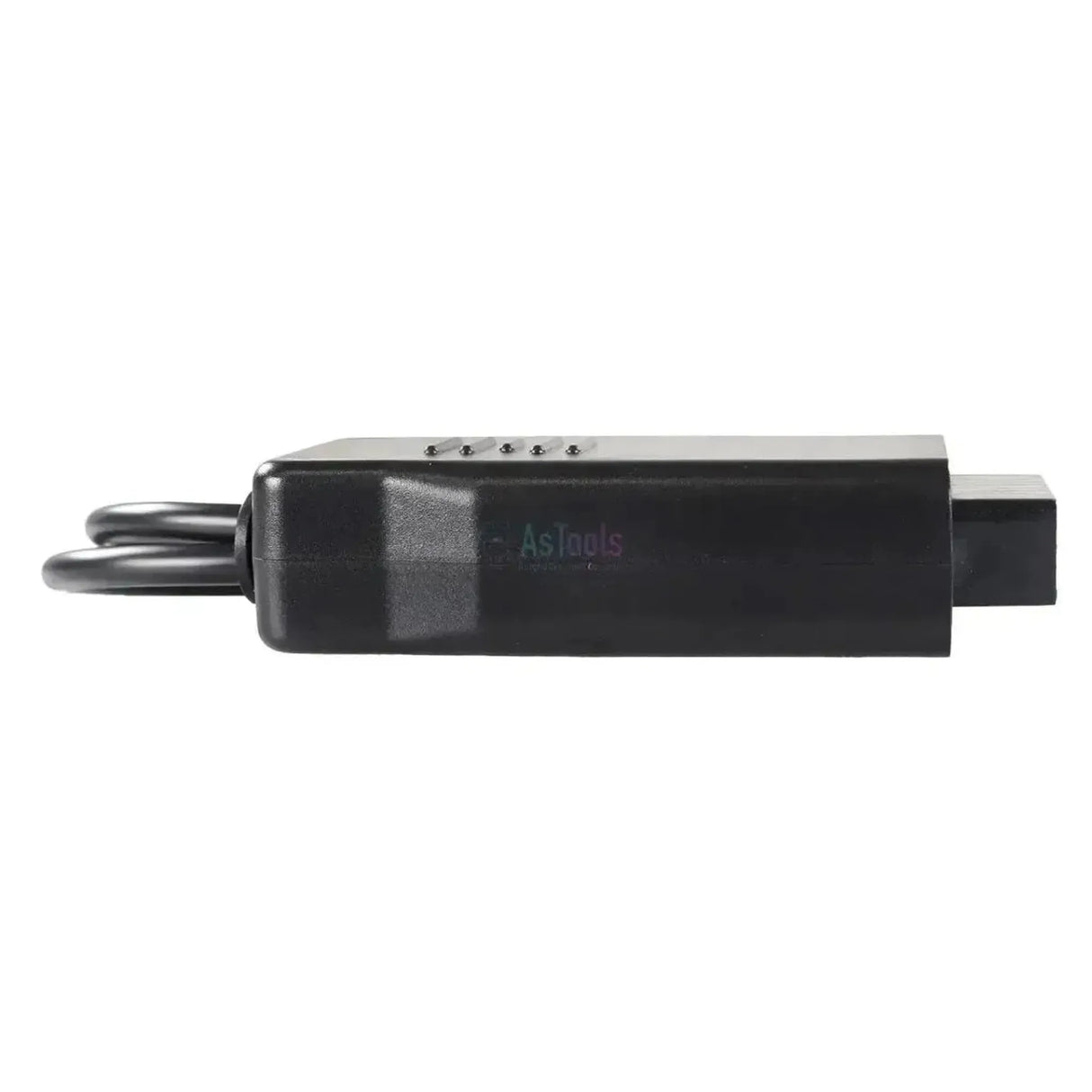

Jaltest (JDC402A) | Volkswagen 2+2-poliger OBD1 - 16-poliger OBD2 Adapterkabel | Lieferwagen

€103,95 inkl.
€85,91 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

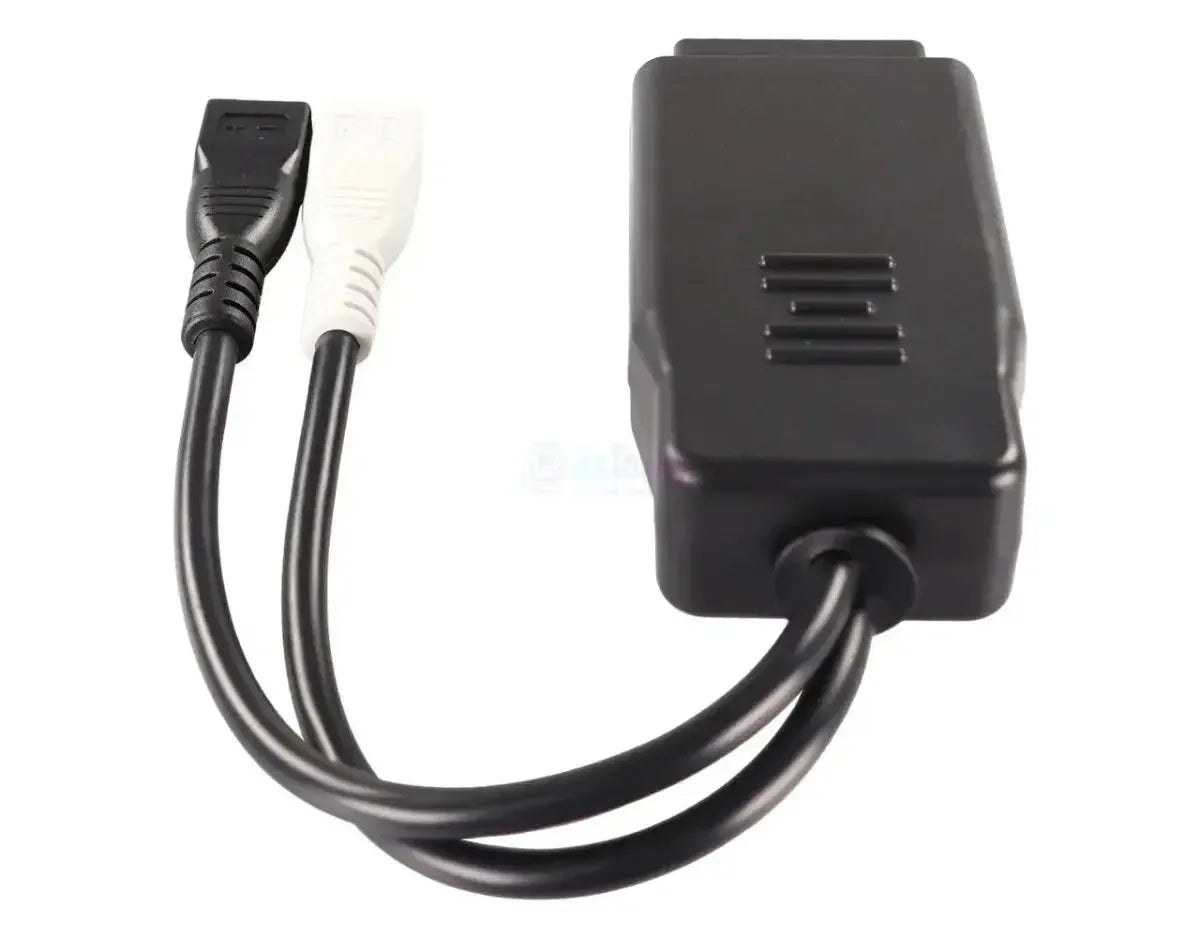

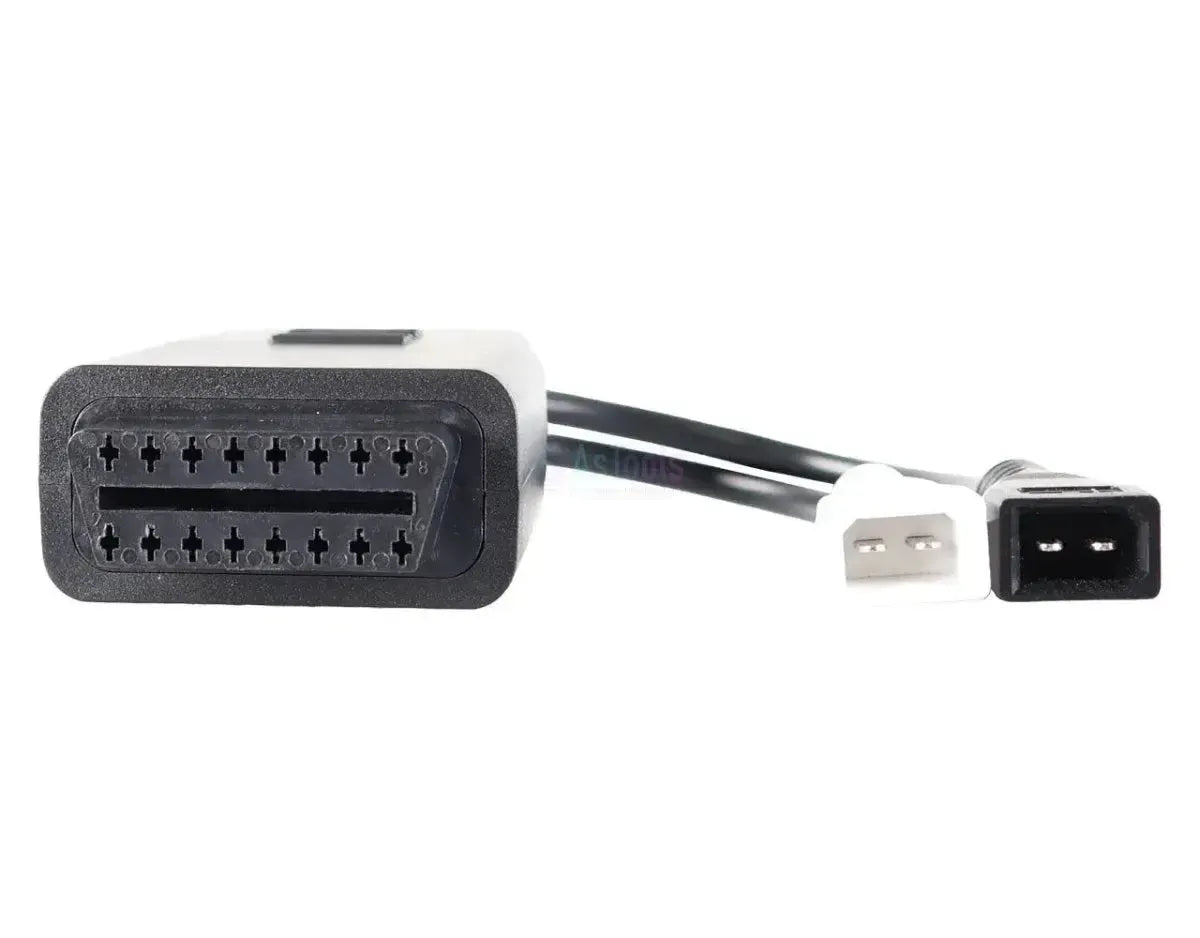

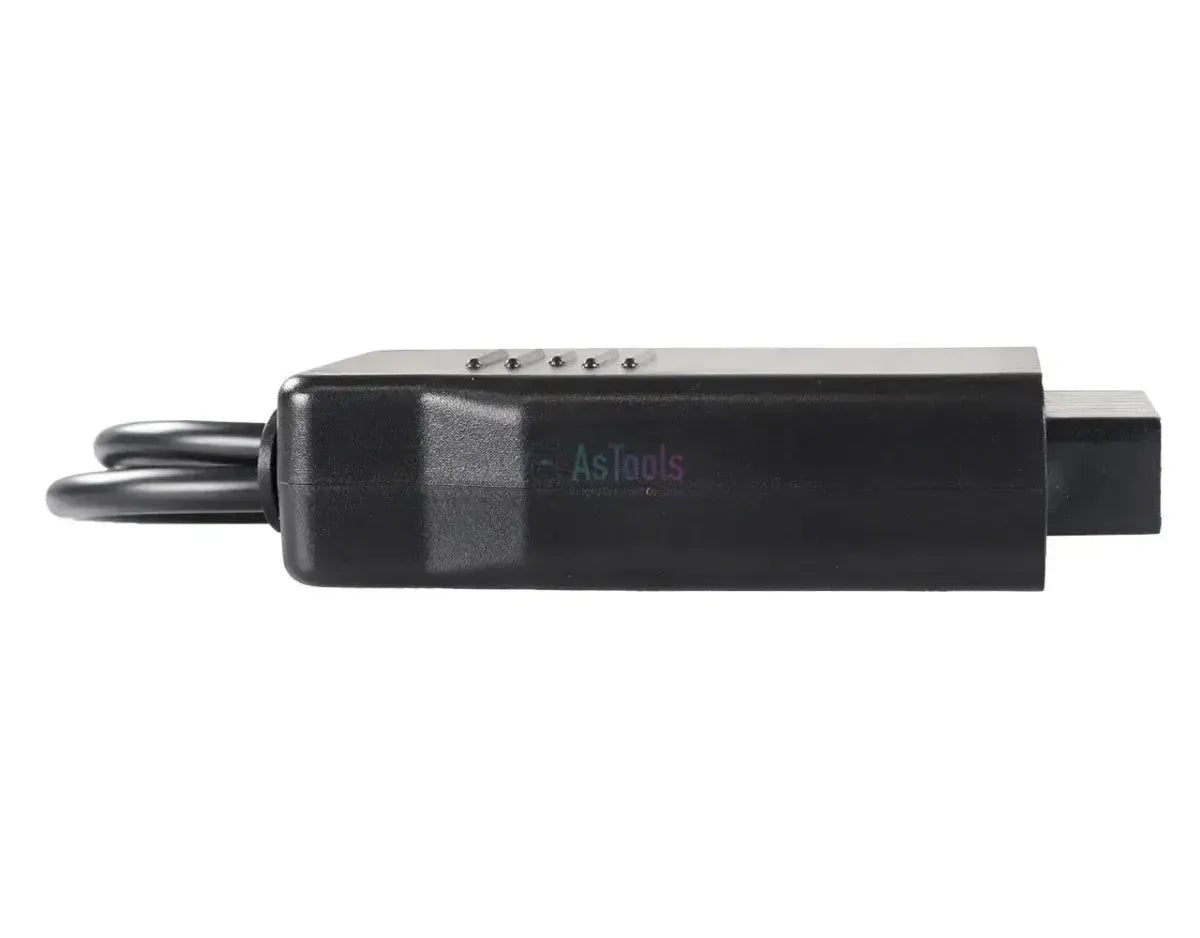

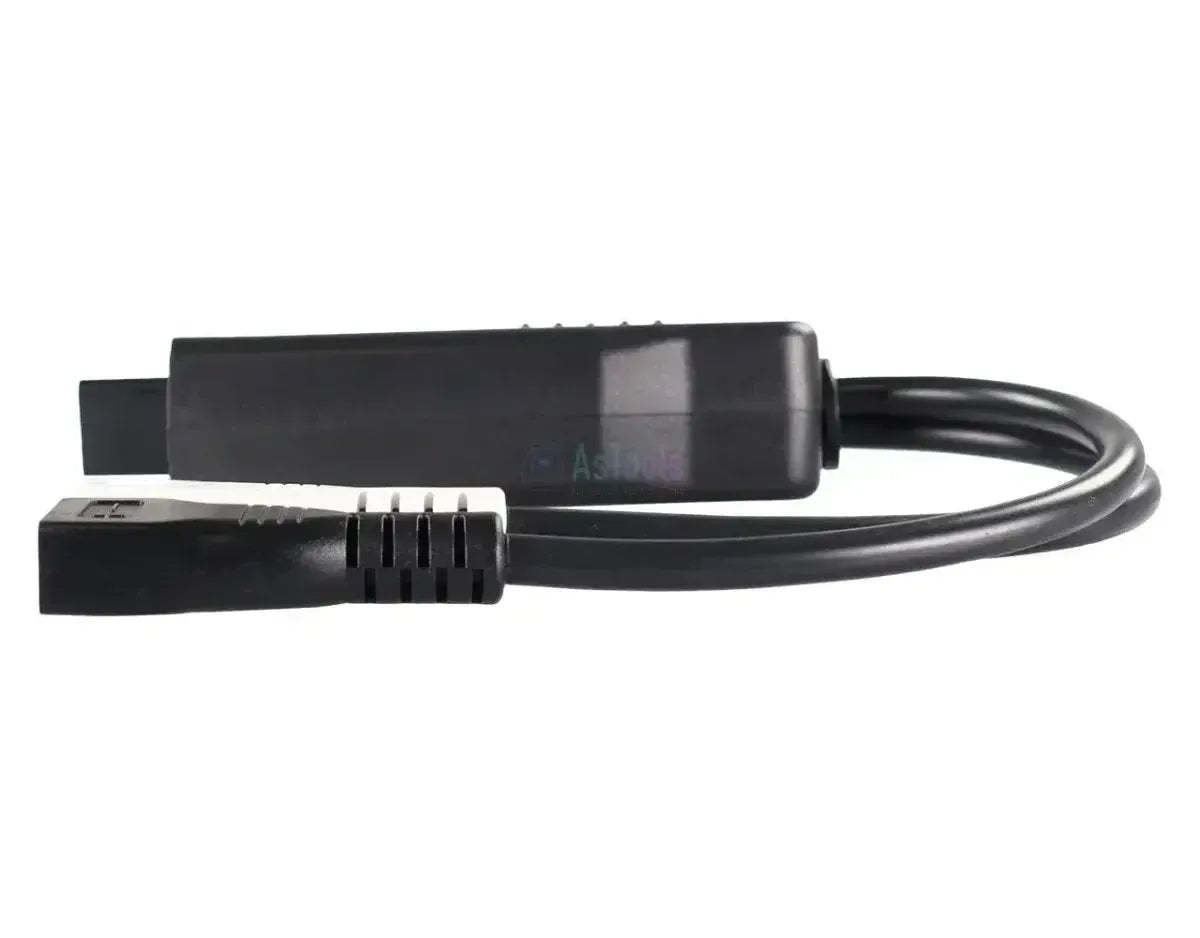

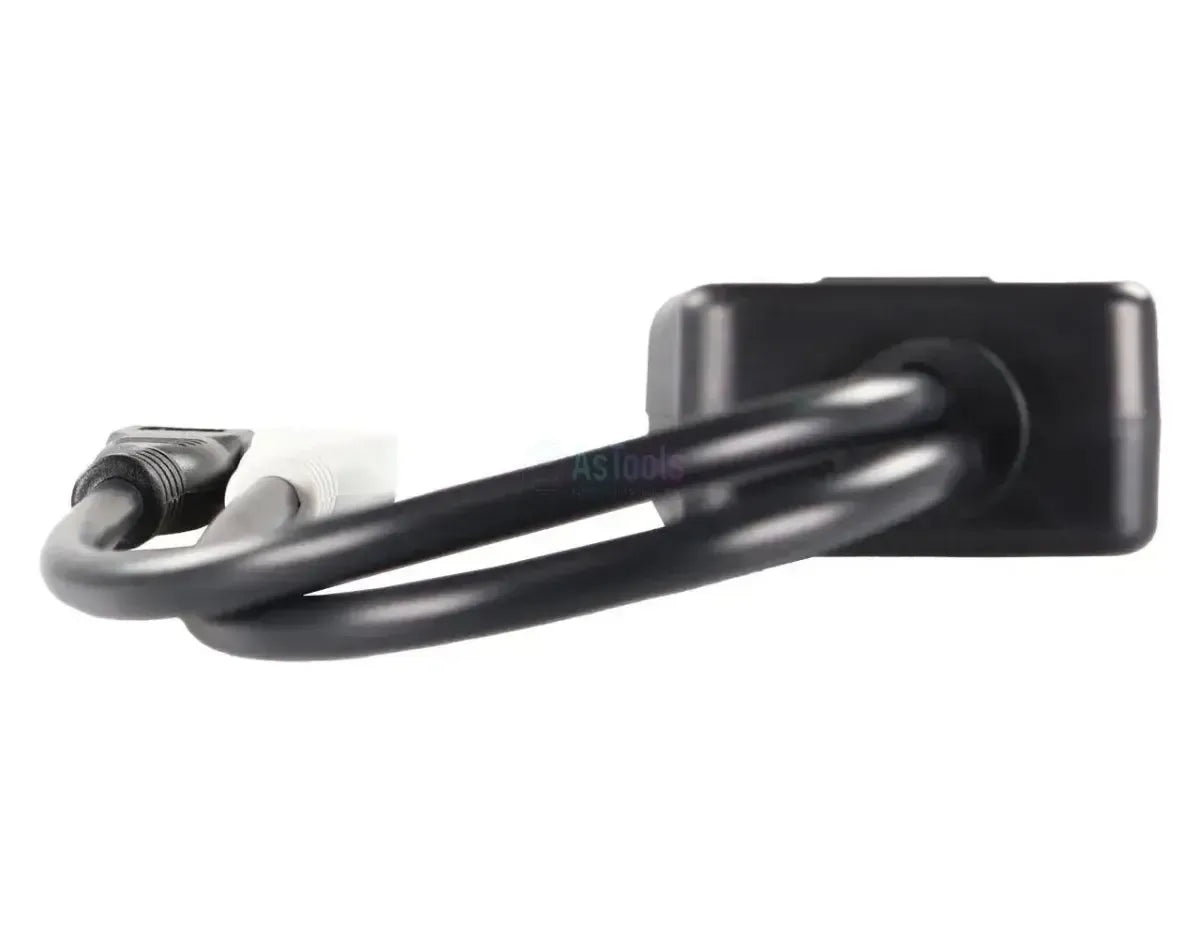

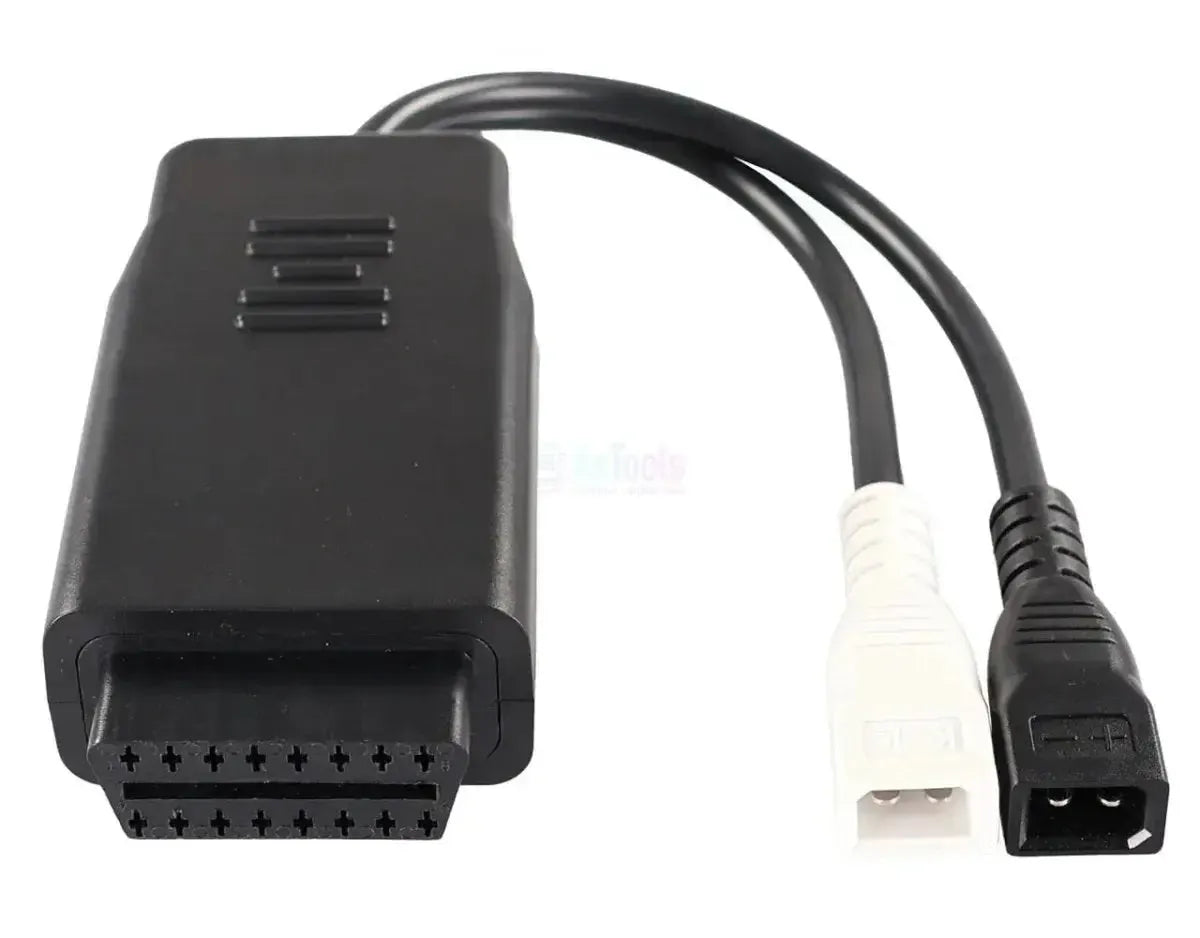

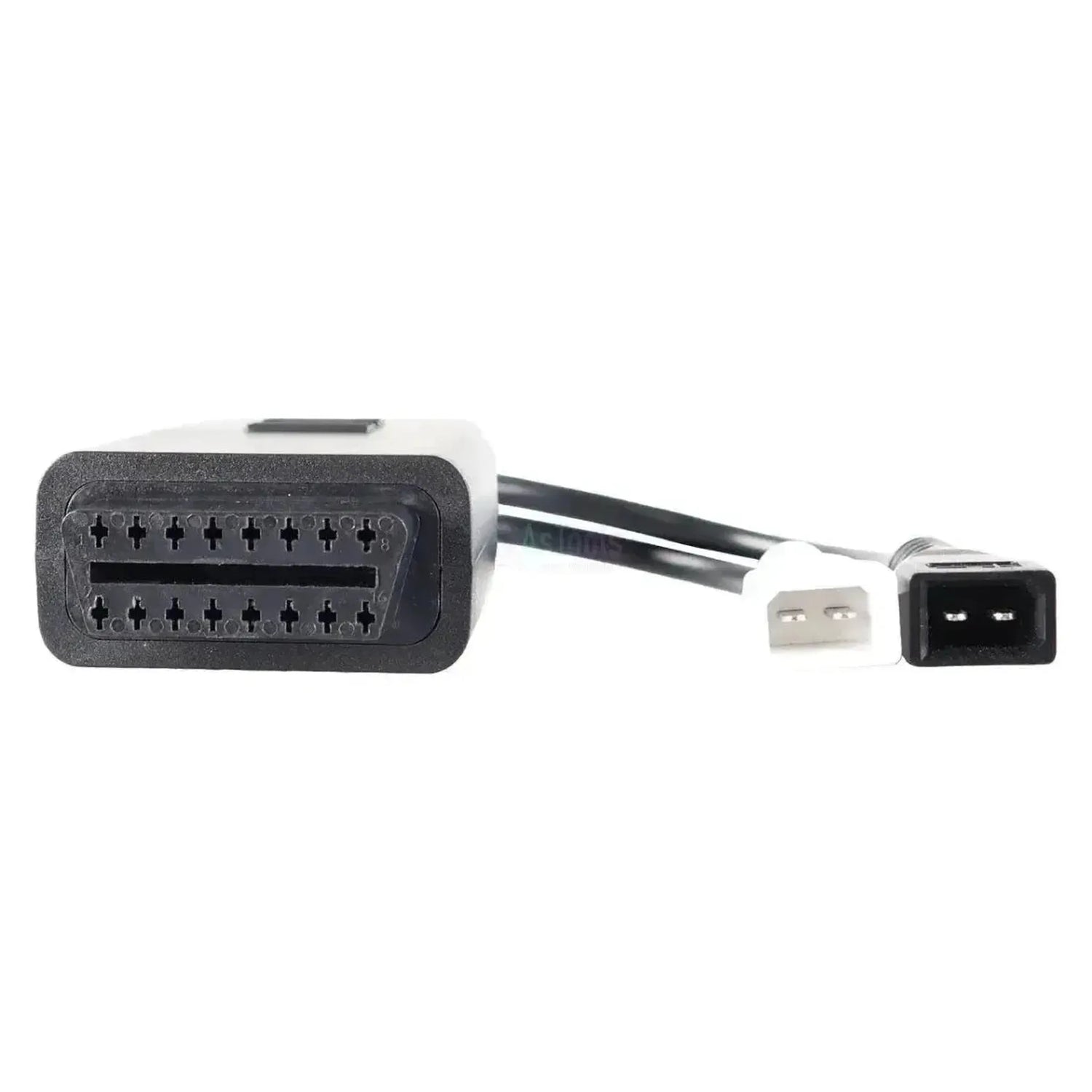

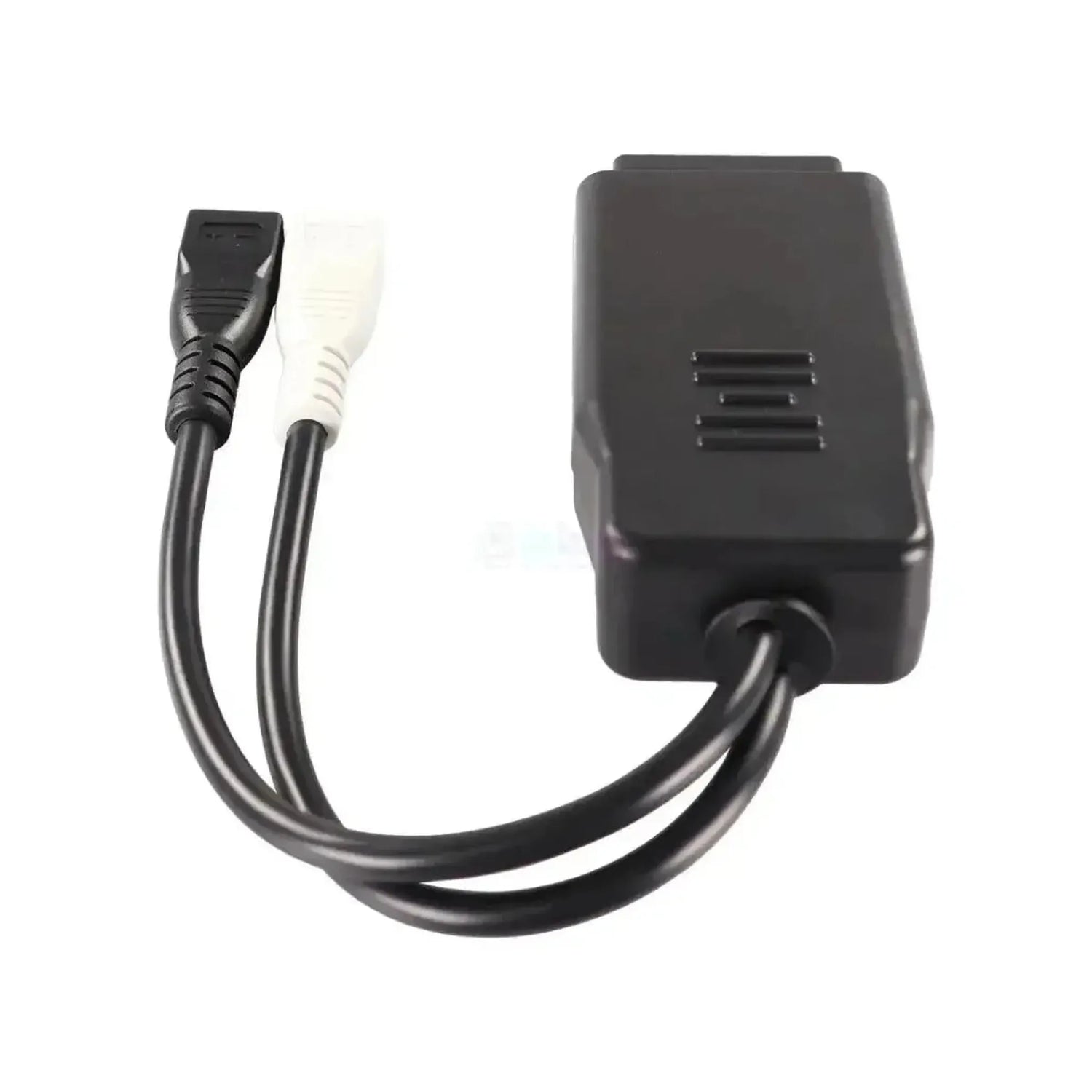

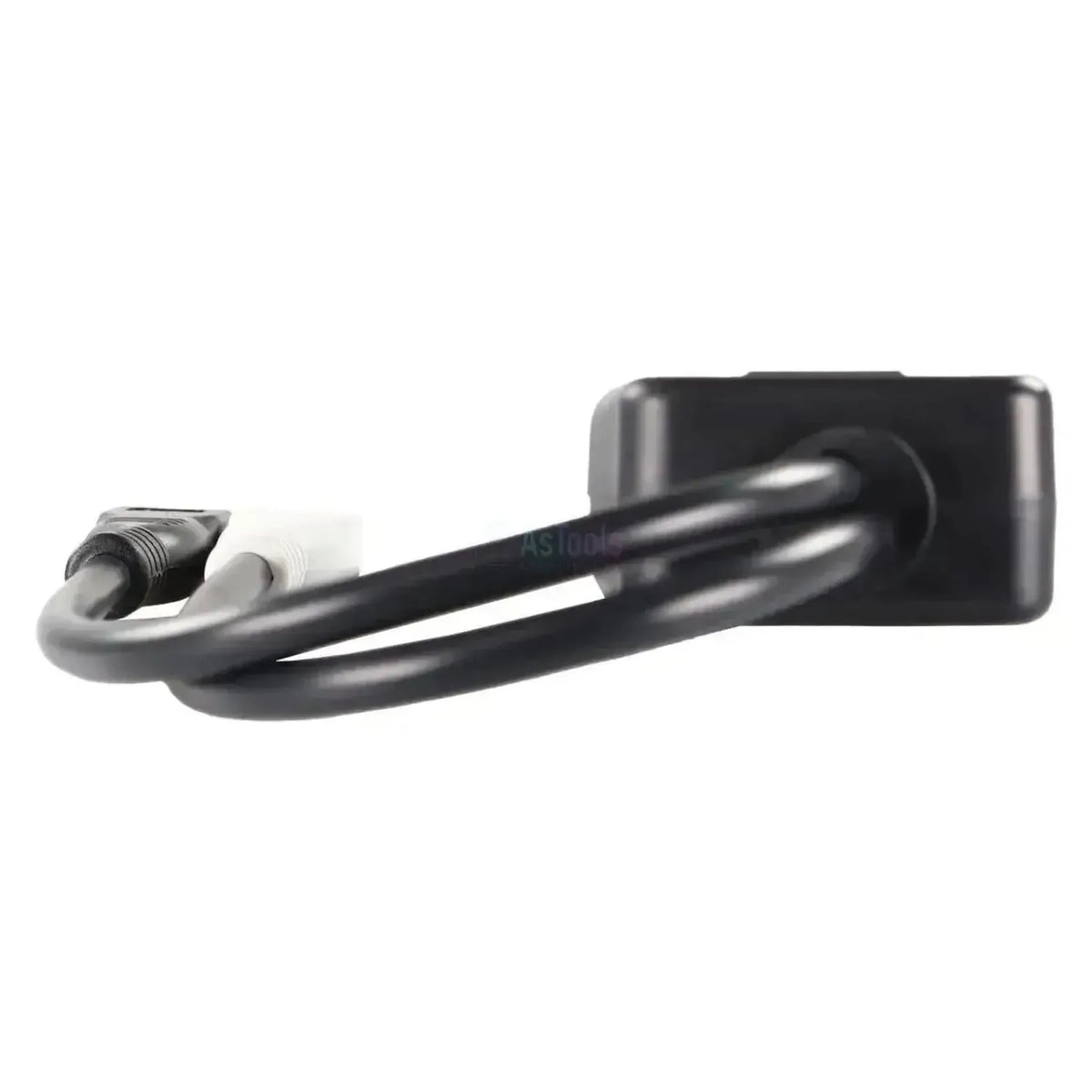

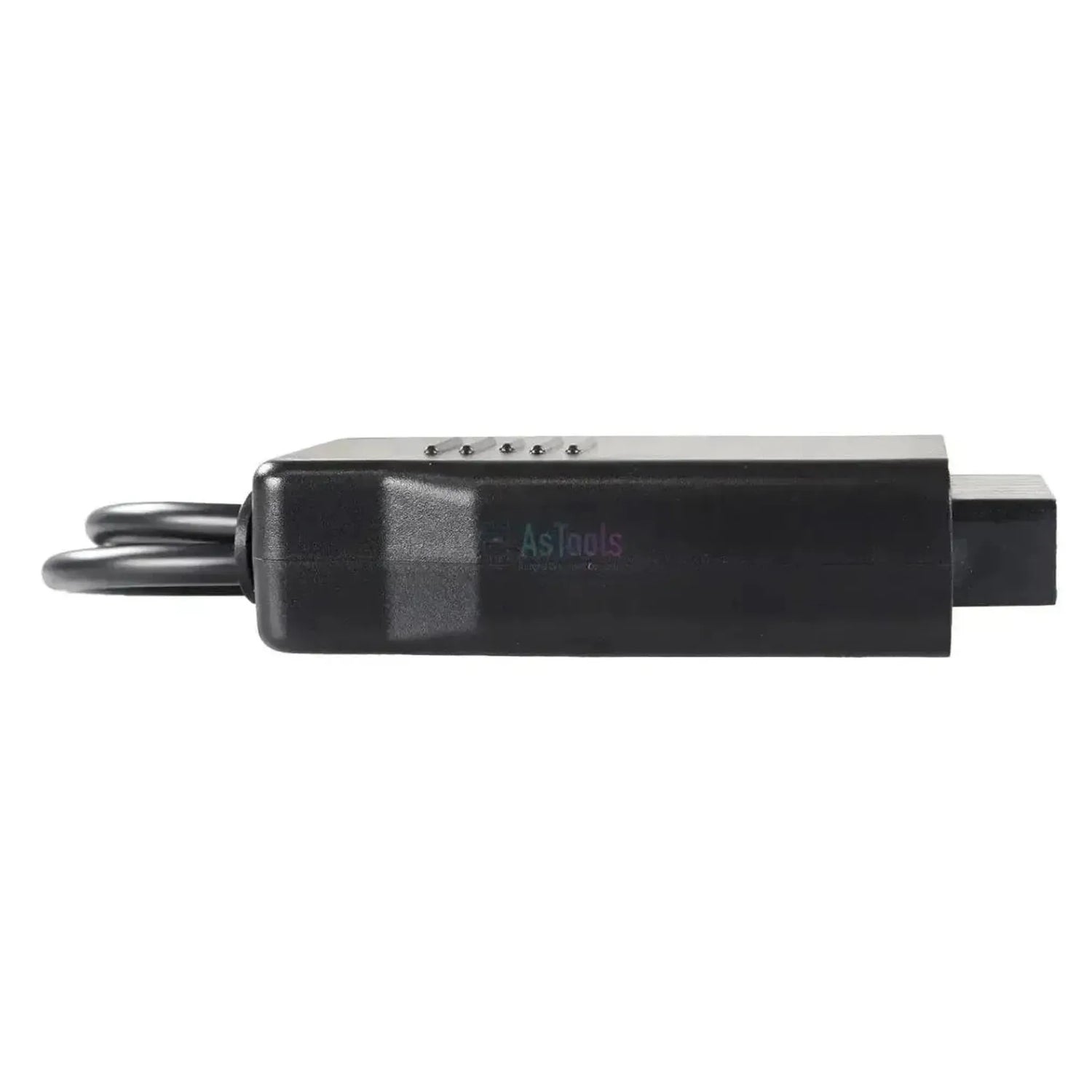

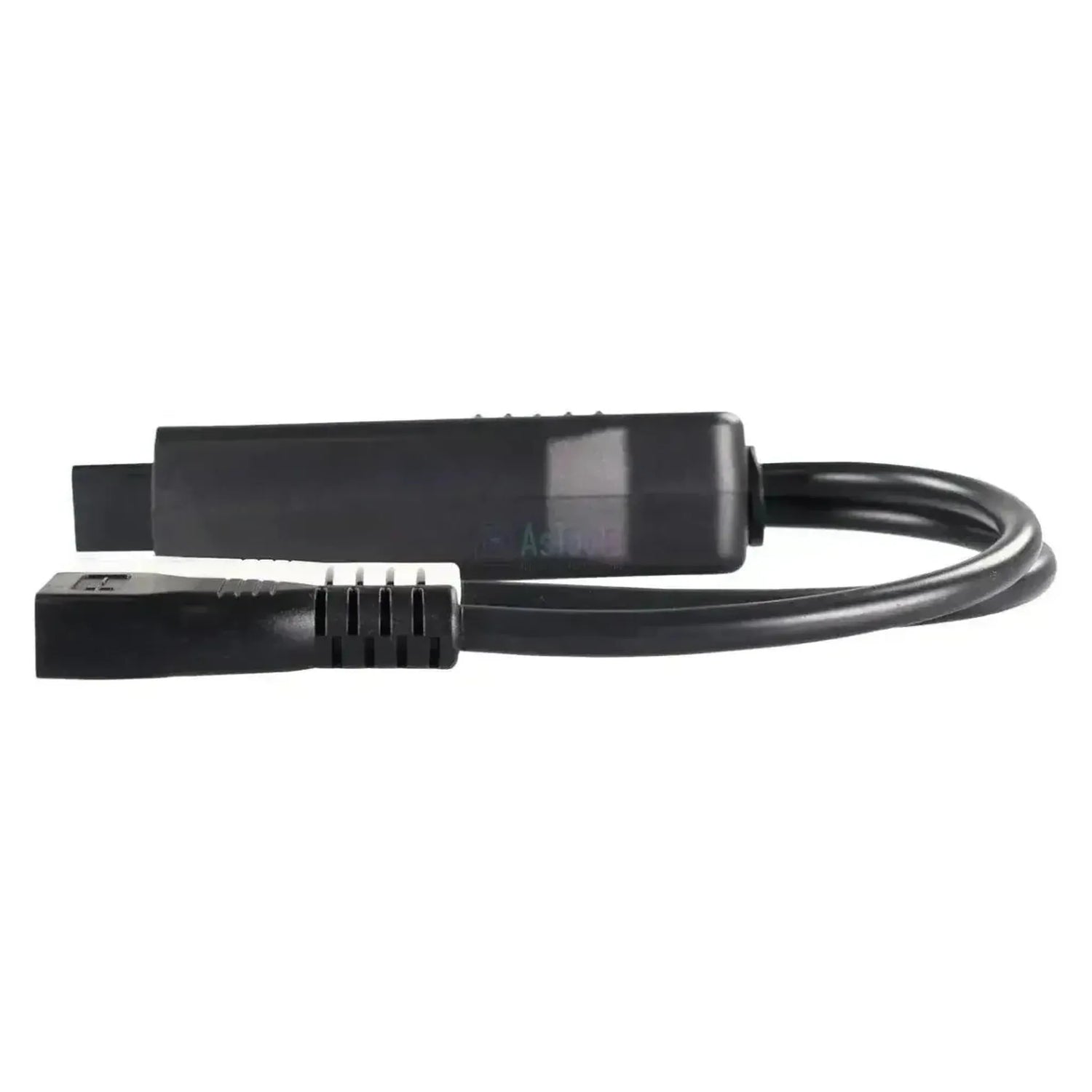

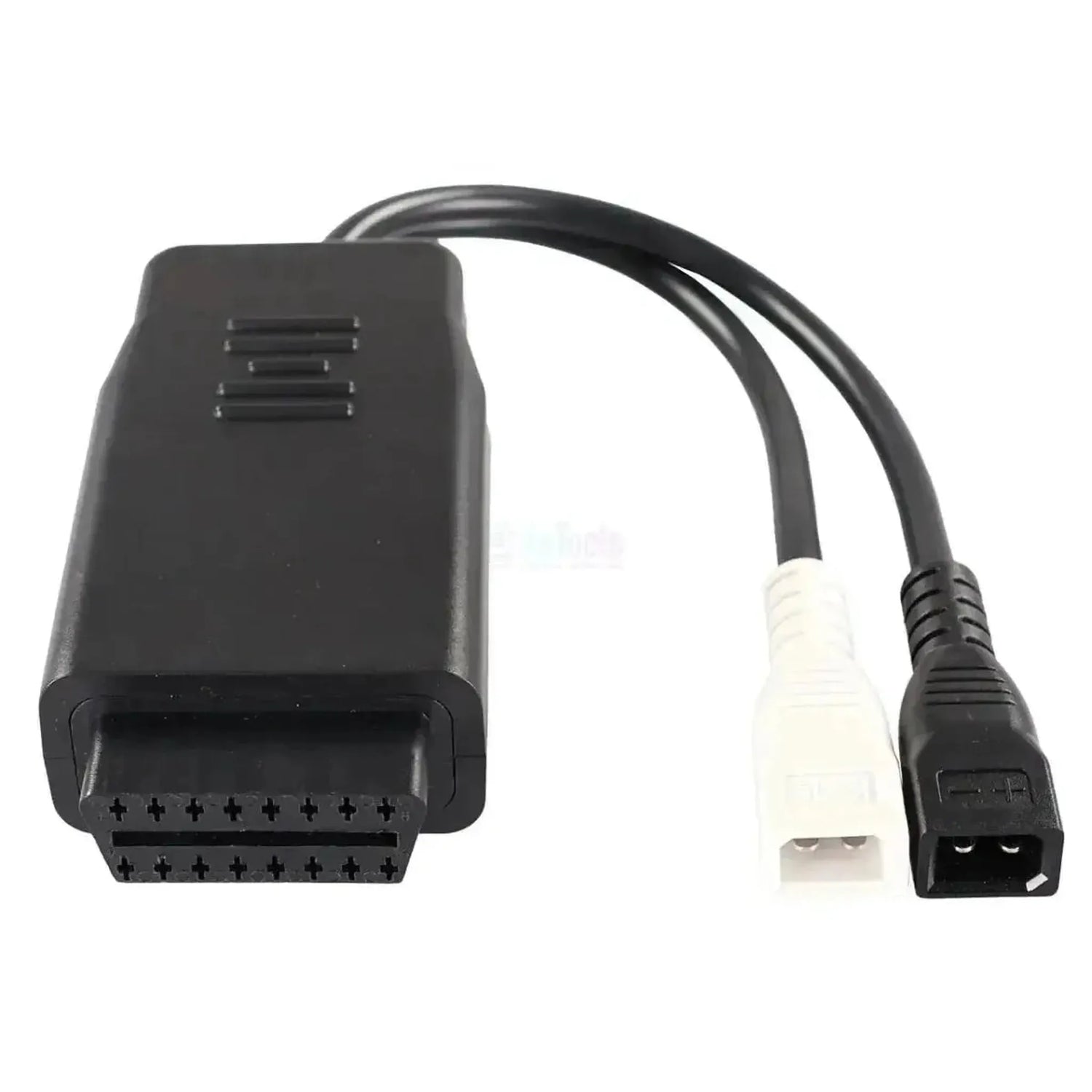

Das Jaltest JDC402A verbindet die 2+2-polige Diagnoseschnittstelle von Volkswagen-Nutzfahrzeugen mit dem 16-poligen OBD2-Anschluss Ihres Jaltest-Diagnosekabels. Die fahrzeugseitige Verbindung besteht aus zwei separaten zweipoligen Steckern: Ein weißes Gehäuse mit den Buchstaben L und K über der Öffnung für die beiden Diagnoseleitungen und ein schwarzes Gehäuse mit Minus- und Pluszeichen für Masse und Stromversorgung. Jeder der beiden Stecker trägt zwei flache Kontaktstifte nebeneinander. Die Leitungen führen zusammen in ein OBD2-Gehäuse mit der Bezeichnung JDC402A; das Kabel misst 28,5 bis 29,5 cm.

Sobald die Verbindung hergestellt ist, erreicht die Jaltest-Software die einzelnen Steuergeräte des Nutzfahrzeugs: Die Dieselregelung EDC, das Antiblockiersystem ABS, das Airbag-System Airbag 3, das Automatikgetriebe TU, die Startsperre mit dem Komfortsystem CS, das Kombiinstrument, die Standheizung und der Allradantrieb der syncro-Ausführungen. Bei frühen Ausführungen mit mechanisch geregeltem Dieselmotor fehlt das EDC-Steuergerät. Das Kabel funktioniert mit Jaltest Link V8.1 und V9 und fällt unter das Modul Jaltest CV.

VORTEILE

✔Fasst die zwei separaten VAG-Stecker auf einem 16-poligen OBD2-eingang, sodass das Diagnosekabel von Jaltest Link direkt hineinpasst.
✔Farbe und Beschriftung halten die Adern auseinander: Weiß mit den Buchstaben L und K für die Diagnoseleitungen, Schwarz mit Minus und Plus für Masse und Stromversorgung.
✔Erreicht die EDC der Dieselausführungen, das Automatikgetriebe TU, das Hydraulik-ABS und das Airbagsystem Airbag 3.
✔Auch das Kombiinstrument INS 1.0, die Standheizung CU 1.0, die Startsperre mit Komfortsystem und der Allradantrieb AWD sind in derselben Abdeckung enthalten.

HINWEISE

✕Bei den frühesten Ausführungen mit mechanisch geregeltem Dieselmotor lässt sich wenig auslesen: Ohne EDC-Steuergerät bleibt nur die einzelne Elektronik übrig.
✕Volkswagen stellte ab Modelljahr 1996 auf den 16-poligen Anschluss um; dort liegt die Grenze, deutlich vor der EOBD-Verpflichtung von 2001 für Benzin und 2004 für Diesel.
✕Die beiden Leitungen haben jeweils ihre eigene Aufgabe: Am weißen Stecker befinden sich die Buchstaben L und K, am schwarzen ein Minus- und ein Plussymbol — sie lassen sich nicht untereinander austauschen.
✕Nur für den 2+2-poligen Anschluss; mit 28,5 bis 29,5 cm ist das Kabel zudem kurz, sodass Sie direkt an den Steckern in der Kabine arbeiten.

Anwendungen und Funktionalitäten

Über diese Verbindung greifen Sie mit der Jaltest-Software auf die Steuergeräte des Nutzfahrzeugs zu. Welche vorhanden sind, hängt von Motorisierung und Ausstattung ab: Ein Syncro mit Automatik verfügt über mehr Elektronik als ein früher T4 mit mechanischer Dieselpumpe. Die nachfolgenden Steuergeräte stammen aus der Volkswagen-Abdeckung von Jaltest.

Steuergeräte, auf die Sie zugreifen können

  • EDC, Electronic Diesel Control: Die elektronische Dieselregelung.
  • ABS, hydraulisches Antiblockiersystem: Die Bremsregelung des Nutzfahrzeugs.
  • Airbag 3, Airbag- und Gurtstraffersystem: Die Insassenschutzanlage.
  • TU, automatisches Getriebe: Die Schaltregelung des Automatikgetriebes.
  • Startunterbrecher und CS, Komfortsystem: Mit den Türmodulen LDM und RDM.
  • INS 1.0, Instrumententafel und CU 1.0, Standheizung: Das Instrumentenpaneel und die unabhängige Heizung.
  • AWD, Allradantrieb: Der Antrieb der Syncro-Ausführungen.

Was Sie tun können

  • Fehlercodes auslesen und löschen: Den Fehlerspeicher der Steuereinheit auslesen mit Beschreibung der erkannten Störung.
  • Messwerte anzeigen: Die aktuellen Werte der an der Steuereinheit angeschlossenen Sensoren in Zahlen und Grafik.
  • Komponenten ansteuern: Bauteile direkt aktivieren, um festzustellen, ob die Störung im Bauteil selbst oder in der Verkabelung liegt.
  • Parameter einstellen: Konfigurationen und Einstellungen in die Steuereinheit schreiben.
  • Kalibrierungen durchführen: Bei den Systemen, für die Jaltest ein Kalibrierverfahren anbietet, beispielsweise nach dem Austausch eines Bauteils.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der Stecker, nicht das Modell. Der 2+2-polige Anschluss ist der herstellereigene Diagnosestecker, den Volkswagen bis Modelljahr 1996 verwendete, also bei den frühen Ausführungen der Nutzfahrzeuge. Sie erkennen ihn an den zwei separaten zweipoligen Steckern, einem weißen und einem schwarzen, die lose nebeneinander in der Kabine hängen. Ab Modelljahr 1996 befindet sich dort ein 16-poliger Anschluss.

Volkswagen:

  • Transporter T4: (1990 - 1996)
  • LT (1. Generation): (1990 - 1996)
  • Caddy II: (1995 - 1996)
💡
Gut zu wissen: Die beiden separaten Stecker befinden sich in der Kabine, am Armaturenbrett oder der Mittelkonsole. Am weißen befinden sich die Buchstaben L und K, auf dem schwarzen ein Minus- und ein Pluszeichen; beide verfügen über zwei flache Anschlussleisten. Ab Modelljahr 1996 nutzte Volkswagen einen 16-poligen Anschluss. Überprüfen Sie den Anschluss in Ihrer Kabine, bevor Sie bestellen.

Verpackungsinhalt

  • 1x Jaltest (JDC402A) | Volkswagen 2+2-poliges OBD1 - 16-poliges OBD2 Adapterkabel | Nutzfahrzeug

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels. Jaltest-Kabel funktionieren mit der Diagnoseausrüstung von Jaltest.Marke
Jaltest (Cojali)
Um welche Art von Kabel es sich handelt. Ein Diagnosekabel verbindet mit dem Diagnosestecker, ein Messkabel misst ein einzelnes Bauteil.Kabeltyp
Adapterkabel
Zu welchem Softwarepaket von Jaltest das Kabel gehört. Für die Nutzung des Kabels benötigen Sie eine Lizenz für dieses Modul.Jaltest-Softwaremodul
  • CV Nutzfahrzeuge
Für welche Fahrzeuge oder Maschinen das Kabel gedacht ist. So erkennen Sie schnell, ob es zu den Fahrzeugen in Ihrer Werkstatt passt.Fahrzeugarten
  • Lieferwagen

Anschlüsse

Zu welcher Version der Jaltest Link Diagnoseschnittstelle das Kabel passt. Nicht jedes Kabel funktioniert mit jeder Version.Passende Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Der Stecker auf der Seite des Diagnosegeräts. Er muss zu Ihrer Schnittstelle oder Ihrem Diagnosekabel passen.Anschluss Schnittstellenseite
16-polig OBD2
Der Stecker auf der Seite des Fahrzeugs, des Motors oder der Maschine. Er muss zum Diagnosestecker oder Bauteil passen.Anschluss Fahrzeugseite
2+2-poliger OBD1
Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei der Arbeit.Kabellänge
28,5 bis 29,5 cm

Diagnosefunktionen

Ob Sie die aktuellen Sensorwerte bei laufendem Fahrzeug anzeigen können. Hilfreich bei der Fehlersuche.Messwerte live anzeigen
Ob Sie Bauteile direkt über das Gerät ansteuern können. So erkennen Sie, ob der Fehler am Bauteil oder an der Verkabelung liegt.Komponenten ansteuern
Ob Sie Einstellungen des Steuergeräts anpassen können. Erforderlich nach einem Austausch oder zur Änderung des Systemverhaltens.Parameter einstellen

Verwendung

Referenznummer
JDC402A

Weitere Spezifikationen

Anwendung
Volkswagen Nutzfahrzeuge mit 2+2-poliger Diagnoseschnittstelle
Steuergeräte
EDC (Motor), ABS (Bremsen), Airbag 3, TU (Automatik), Startunterbrecher und CS mit LDM und RDM, INS 1.0, CU 1.0 und AWD
