Jaltest  |  SKU: JDC20AM2

Jaltest (JDC20AM2) | Zigarettenanzünder Stromkabel | Zubehör

€64,95 inkl.
€53,68 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

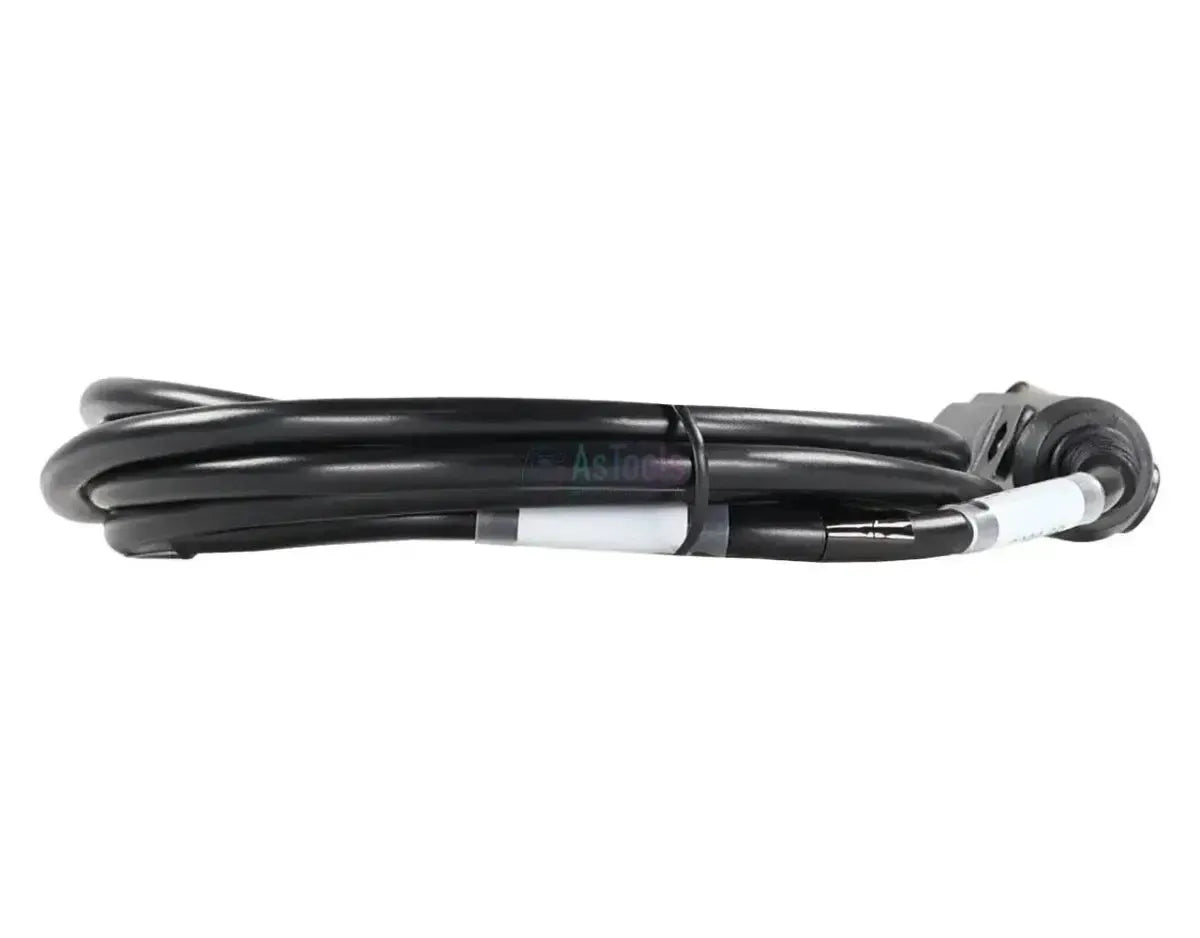

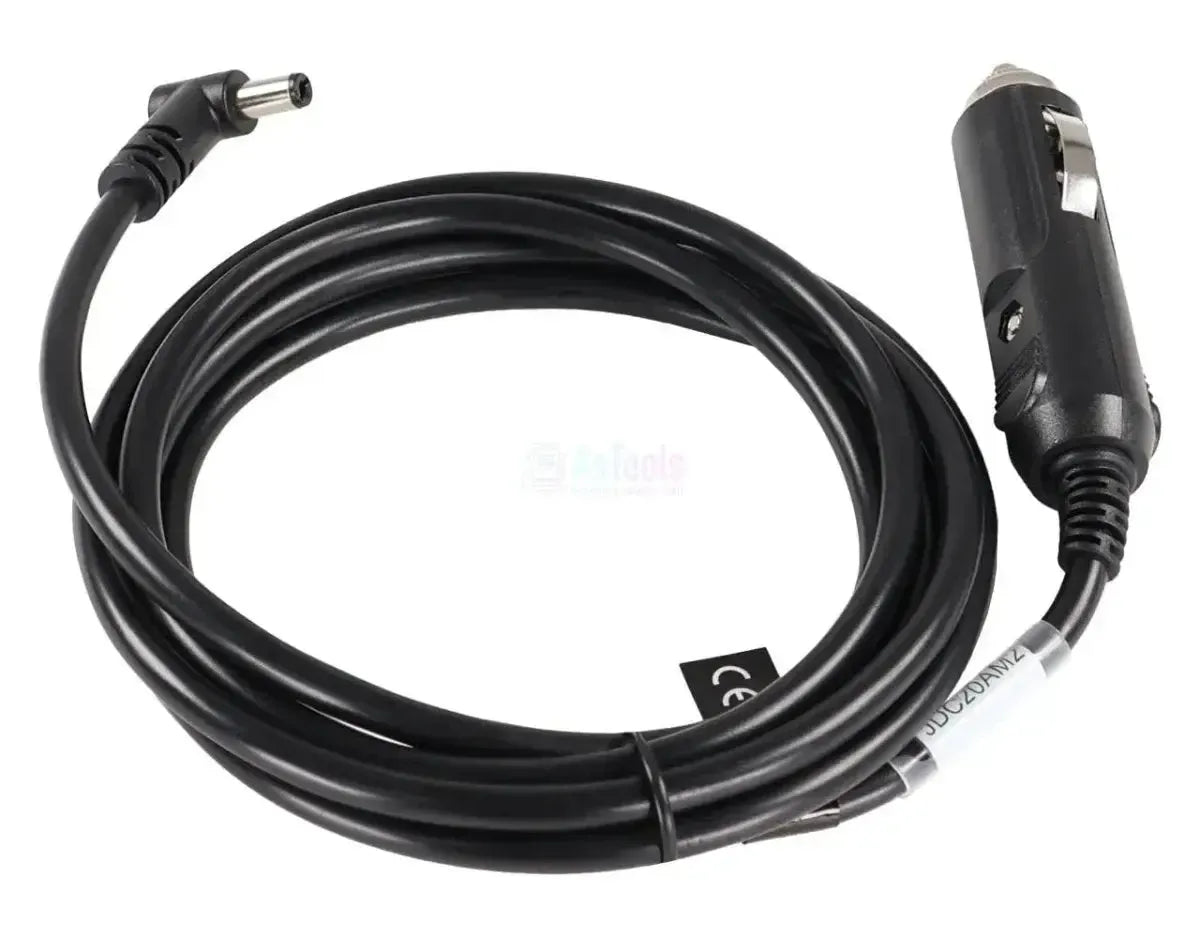

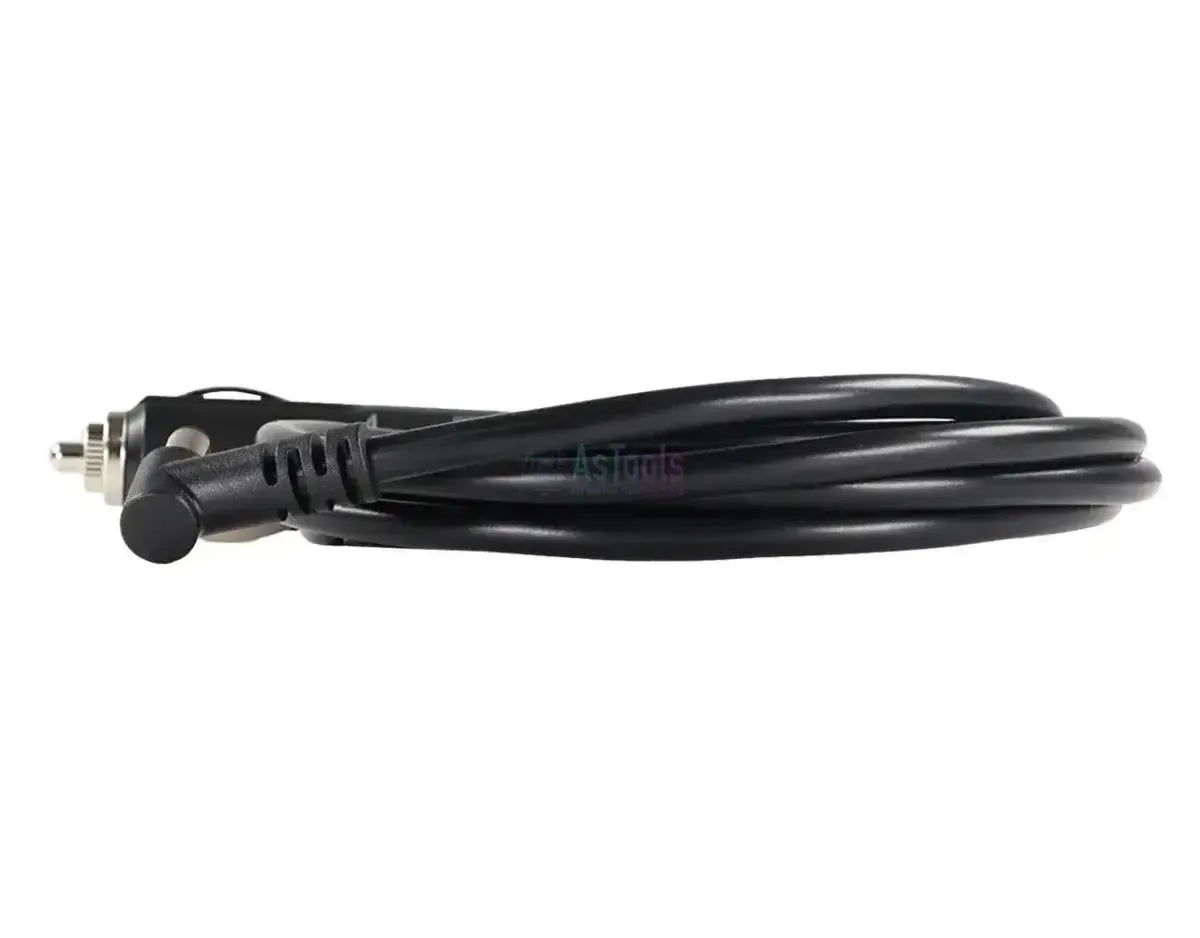

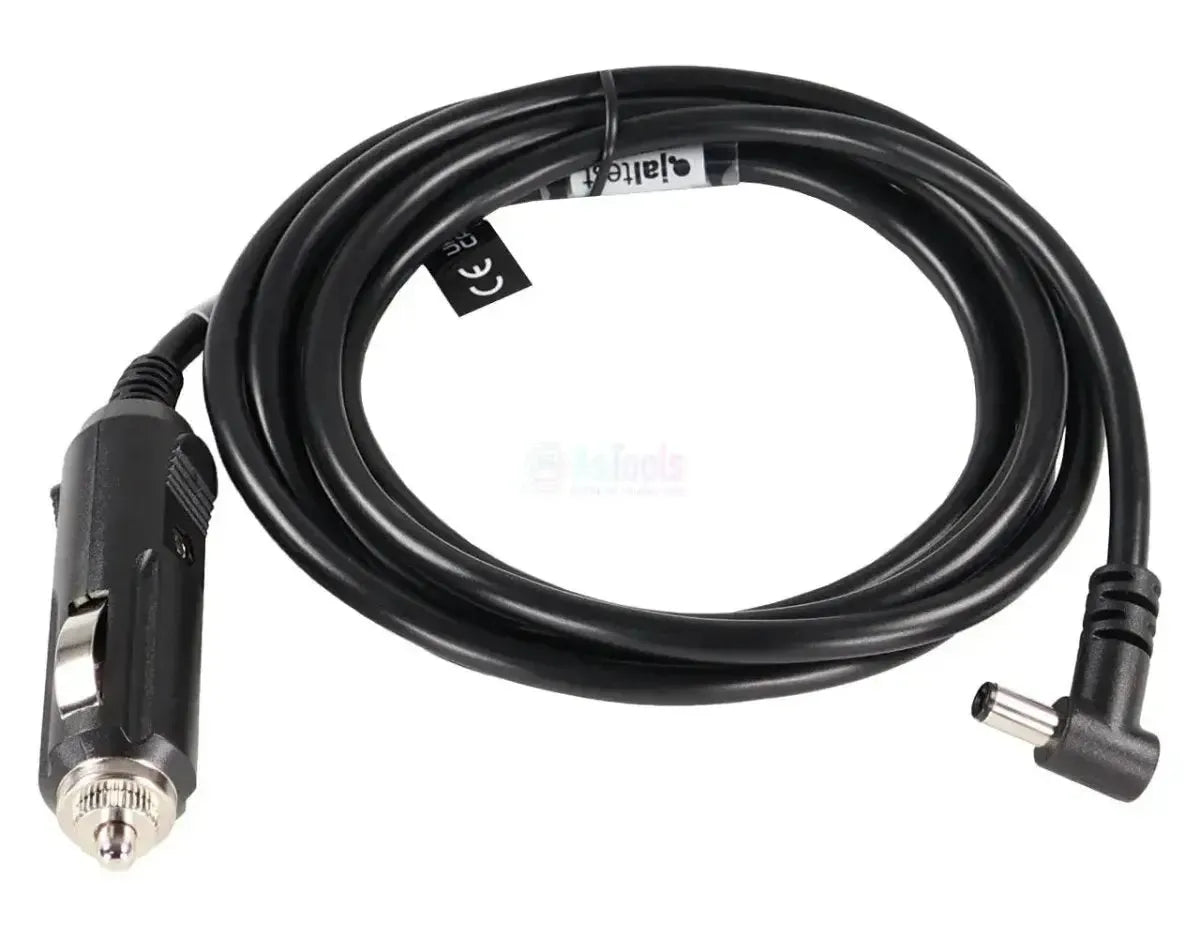

Das Jaltest JDC20AM2 versorgt die Schnittstelle über den Zigarettenanzünder der Kabine. Auf der Stromversorgungsseite befindet sich ein schwarzer Anzünderstecker mit gerilltem Griff und einer abnehmbaren Metallspitze; darunter sitzt der Sicherungshalter. An der Seite drücken zwei gefederte Massekontakte gegen die Wand der Anzünderbuchse. Das andere Ende endet in einem rechtwinkligen DC-Stecker für das Jaltest Link V8.1 oder V9.

Das Kabel ist 195 bis 205 cm lang und auf dem Mantel ist H05VV-F 2x0,75 mm² mit KEMA-Zertifizierung angegeben. Von den vier Stromversorgungskabeln ist dies die am schnellsten angeschlossene Ausführung: Sie müssen die Motorhaube nicht öffnen, wie bei der JDC10AM2 mit Batterieklemmen. Das JDC20AM2 ist standardmäßig in den Multipinkits 70002001 und 70002002 enthalten. Es bleibt ein Stromversorgungskabel und kein Diagnosekabel.

VORTEILE

✔Die Metallspitze lässt sich abschrauben, sodass Sie auf die Sicherung im Stecker zugreifen können, ohne das Kabel zu wechseln.
✔Schnelle VerbindungKeine Klemmen an den Batteriepolen – einfach in die Zigarettenanzünder-Buchse des Fahrzeugs stecken.
✔Mit 195 bis 205 cm Länge ausreichend, um vom Armaturenbrett zu Ihrem Laptop zu gelangen, ohne die sechs Meter des JDC10AM2 abrollen zu müssen.
✔Kompatibel mit Jaltest Link V8.1 und V9, funktioniert also auch mit der vorherigen Schnittstellengeneration.

WICHTIGE HINWEISE

✕Dies ist kein Diagnosekabel. Sie benötigen zusätzlich immer noch das fahrzeugspezifische Kabel.
✕Erfordert eine funktionsfähige Zigarettenanzünder-Buchse. Ist diese auf Zündung geschaltet, fällt die Stromversorgung ab, sobald Sie den Zündschlüssel drehen.
✕Fahrzeuge ohne Zigarettenanzünder-Buchse fallen weg. An den Batteriepolen ist das JDC10AM2 die Lösung, bei einem runden Landmaschinen-Anschluss das JDC30AM2.
✕Bereits in den Multipin-Kits 70002001 und 70002002 enthalten. Prüfen Sie zunächst, ob Sie diesen bereits haben.

Anwendungen und Funktionen

Ein Stromversorgungskabel versorgt den Jaltest Link mit eigener Stromquelle, sodass die Schnittstelle nicht von der Diagnose-Buchse des Fahrzeugs abhängig ist. Das JDC20AM2 ist die Ausführung mit einem Zigarettenanzünder-Stecker für die Zigarettenanzünder in der Fahrgastzelle, 195 bis 205 cm lang. Es ist kein Diagnosekabel: Dafür benötigen Sie das fahrzeugspezifische Kabel.

Wofür Sie ein Stromversorgungskabel verwenden

Nicht jeder Diagnoseanschluss speist die Schnittstelle. Ein Stromversorgungskabel passt darauf auf:

  • Falls der Diagnosestecker keine Spannung liefert:Der Link erhält seine Stromversorgung auf diese Weise.
  • Bei separaten Systemen:Denken Sie an Aufstellungen, bei denen Sie nicht an der zentralen Diagnoseport des Fahrzeugs angeschlossen sind.
  • Auf der Werkbank:Sie können die Schnittstelle mit Strom versorgen, ohne dass ein Fahrzeug angeschlossen ist.

Was Sie erhalten

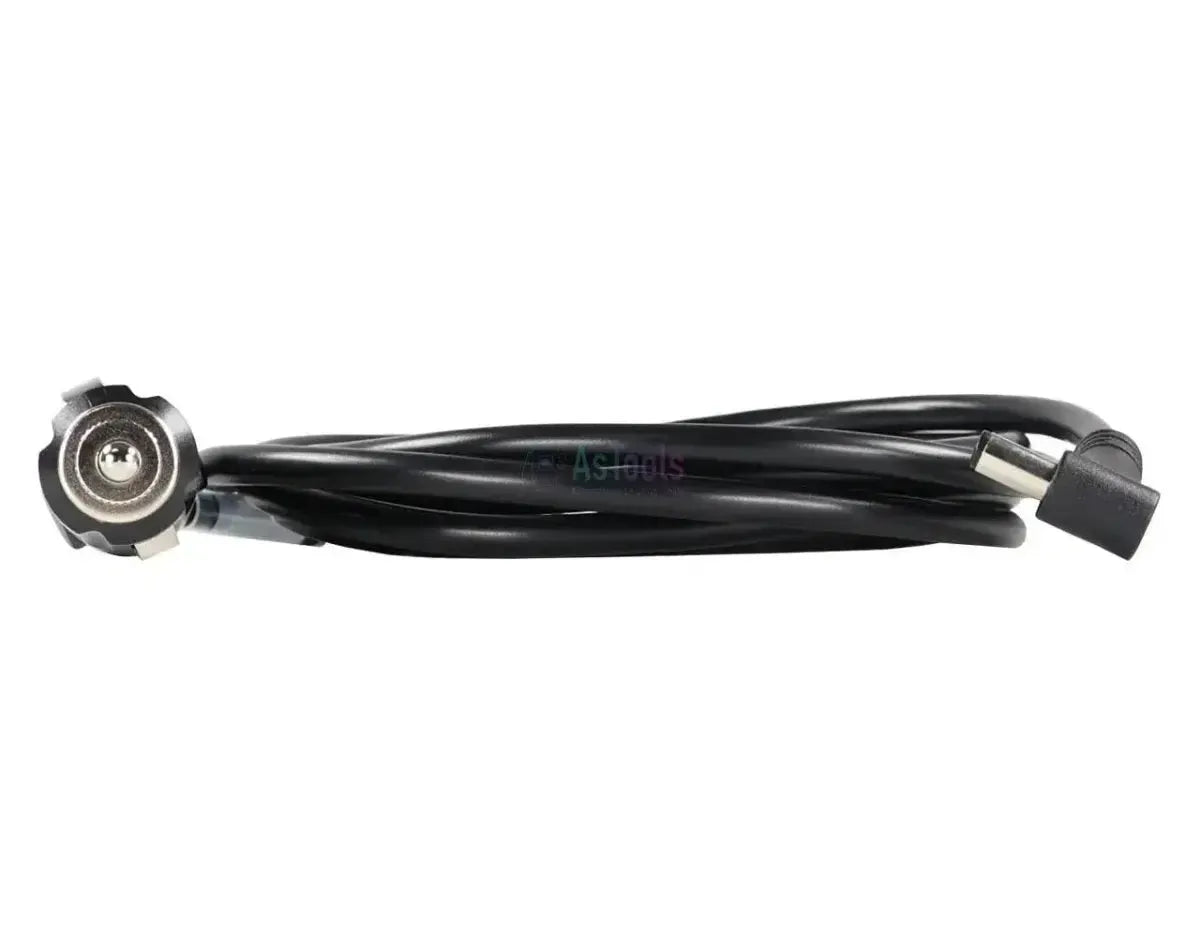

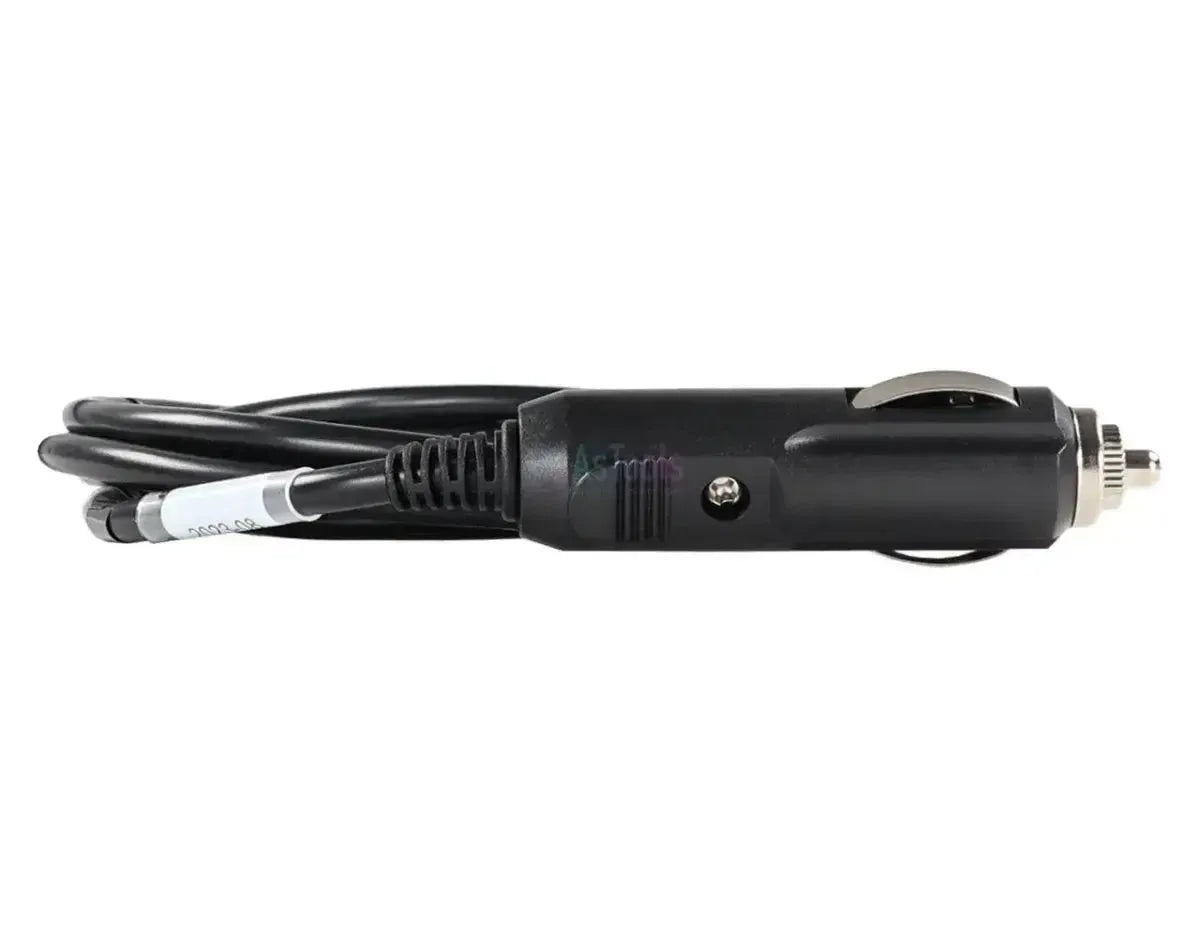

Ein schwarzes Kabel mit an einem Ende einem Zigarettenanzünder-Stecker und auf der anderen Seite ein haakse Gleichstromstecker. Das Steckergehäuse besteht aus Kunststoff mit gerippter Daumenauflagefläche und Innensechskantschraube an der Seitenseite. Vorne sitzt ein gekerbter Metallstecker mit einer gefederten Mittelstifte darin; die Kappe lässt sich zum Abnehmen drehen Sicherung. Zwei federnde Kontaktbügel an der Seite sorgen für die Masseanschluss. Er sitzt keine Schaltfunktion und keine Kontrollleuchte in der Buchse.

Was Sie benötigen

  • Ein Jaltest Link: V8.1 oder V9.
  • Eine funktionierende Zigarettenanzünder-Anschlussstelle: Bei einem runden 3-poligen Landwirtschaftsanschluss stellt die JDC30AM2 diesen Anschluss für Sie bereit.
  • Das Diagnosekabel für das Fahrzeug oder System: Dieses stellt die eigentliche Verbindung her.

Die vier Stromversorgungskabel nebeneinander

Alle vier versorgen dieselbe Schnittstelle. Der Unterschied liegt darin, wo Sie die Stromversorgung anzapfen:

  • JDC10AM2, Akkuklemmen: Eine rote und eine schwarze Krokodilklemme direkt an den Akkupolen, 595 bis 605 cm.
  • JDC20AM2, Zigarettenanzünder: Ein Anzünderstecker für die Fahrgastzelle, 195 bis 205 cm.
  • JDC30AM2, Landwirtschaftsanschluss: Ein Übergangsstück von 28 bis 30 cm mit einem runden 3-poligen Landwirtschaftsstecker auf der einen Seite und einer Anzünderbuchse auf der anderen.
  • JDC60AM2, USB-A: Ein USB-A-Stecker für Laptop, Powerbank oder USB-Ladegerät, 153 cm.

Die JDC10AM2, die JDC20AM2 und die JDC60AM2 enden in demselben abgewinkelten DC-Stecker und werden direkt an die Schnittstelle angeschlossen. Die JDC30AM2 weicht davon ab: Sie endet in einer Anzünderbuchse und passt damit auf den Anzünderstecker der JDC20AM2.

💡
Wichtig zu wissen: An dem Stecker sind keine Spannungs-, Stromstärke- oder Sicherungswerte angegeben, daher übernehmen wir diese nicht. Entscheidend ist die Stromversorgungsquelle an Ihrem Gerät: Ein Zigarettenanzünderanschluss für dieses JDC20AM2, Akkupole für das JDC10AM2, ein runder 3-poliger Landwirtschaftsanschluss für das JDC30AM2 und ein USB-Anschluss für das JDC60AM2. Überprüfen Sie vor der Bestellung, welcher dieser vier Anschlüsse an Ihrem Gerät vorhanden ist.

Lieferumfang

  • 1x Jaltest (JDC20AM2) | Zigarettenanzünder Stromversorgungskabel | Zubehör

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels. Jaltest ist die Diagnosemarke von Cojali.Marke
Jaltest (Cojali)
Gibt an, ob es sich um ein normales Stromversorgungskabel oder einen kurzen Adapter für den Einsatz zwischen zwei Kabeln handelt.Kabelart
Stromversorgungskabel
Mit welcher Version des Jaltest Link das Kabel funktioniert. Prüfen Sie dies, damit das Kabel zu Ihrem Diagnosegerät passt.Geeignet für Schnittstelle
  • Jaltest Link V8.1
  • Jaltest Link V9

Anschluss

Woher das Kabel seinen Strom bezieht. Wählen Sie, was in Ihrer Werkstatt oder am Fahrzeug verfügbar ist.Stromquelle
Zigarettenanzünder
Der Stecker auf der Seite des Diagnosegeräts. Daran erkennen Sie, ob das Kabel direkt am Link passt oder über ein weiteres Kabel.Anschluss Schnittstellenseite
Winkel-DC-Stecker
Die Norm oder Leitungsart des Kabels. Sie gibt Aufschluss über Querschnitt und Prüfung des Kabels.Kabeltyp
H05VV-F 2x0,75 mm²

Anwendung

Sie können das Diagnosegerät ohne angeschlossenes Fahrzeug mit Strom versorgen, zum Beispiel bei Arbeiten an einem einzelnen Steuergerät.Einsatz an der Werkbank

Lieferumfang

In welchen Jaltest-Sets dieses Kabel bereits enthalten ist. Besitzen Sie ein solches Set, haben Sie das Kabel möglicherweise schon.Im Kabelset enthalten
  • Multipin kit V9
  • Multipin kit AGV
Referenznummer
JDC20AM2

Weitere Spezifikationen

Offizielle Bezeichnung
Lighter power supply cable
Länge
195 bis 205 cm
Anschluss Gerätseite
Zigarettenanzünderstecker mit abnehmbarer Metallspitze
Enthalten in
Multipin Kit V9 (70002001) und Multipin Kit AGV (70002002)
Alternativen
JDC10AM2 (Akkuklemmen), JDC30AM2 (Landwirtschaftsanschluss) und JDC60AM2 (USB-A)
Diagnosefunktion
Keine; dies ist ausschließlich ein Stromversorgungskabel
Erforderlich zur Verwendung
Jaltest Link und das Diagnosekabel für das Fahrzeug oder System
