Jaltest  |  SKU: JDC227.9

Jaltest (JDC227.9) | (RP1210) Data-Link Deutsch 9-Pin – 26-Pin DB26 Adapterkabel | Schnittstelle

€103,95 inkl.
€85,91 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

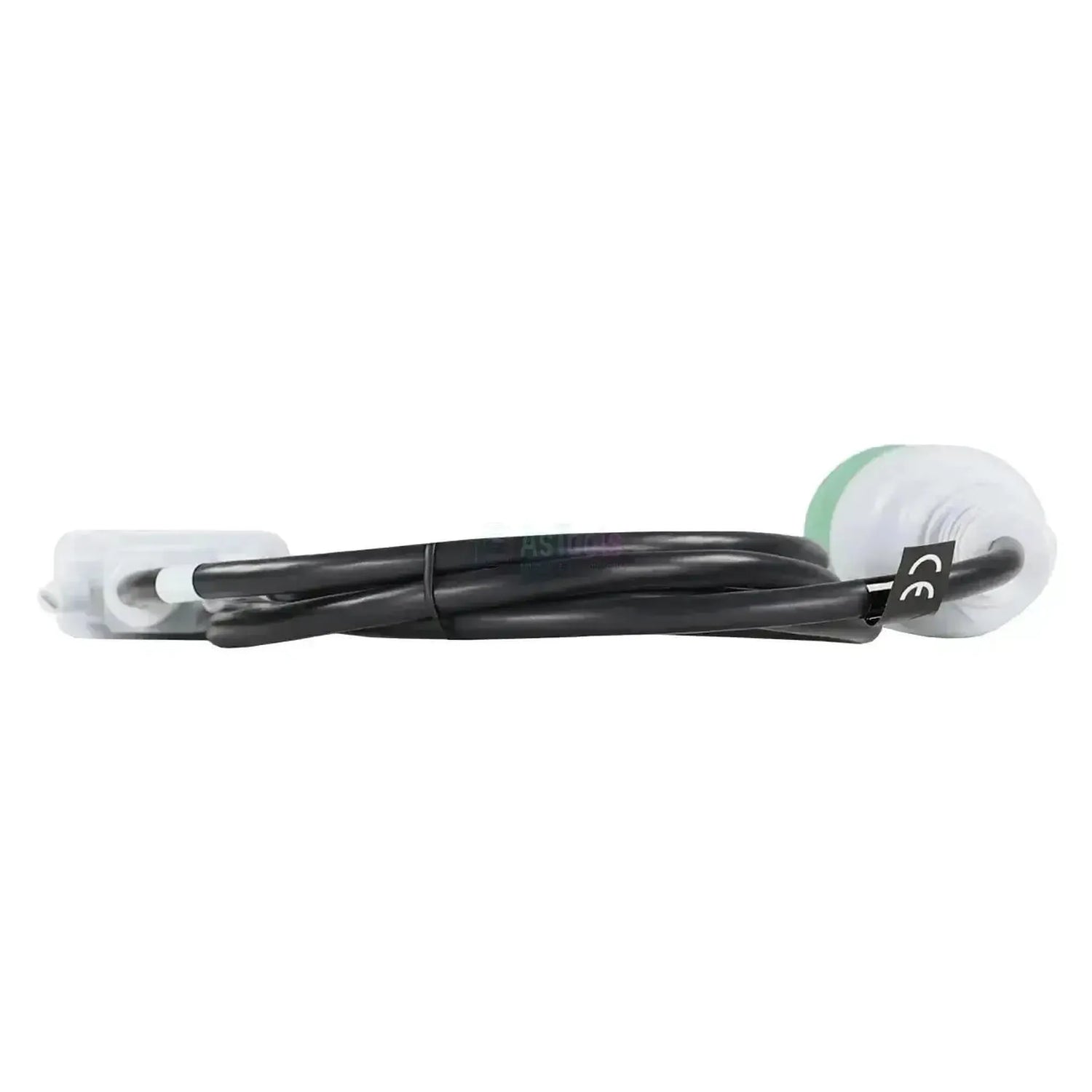

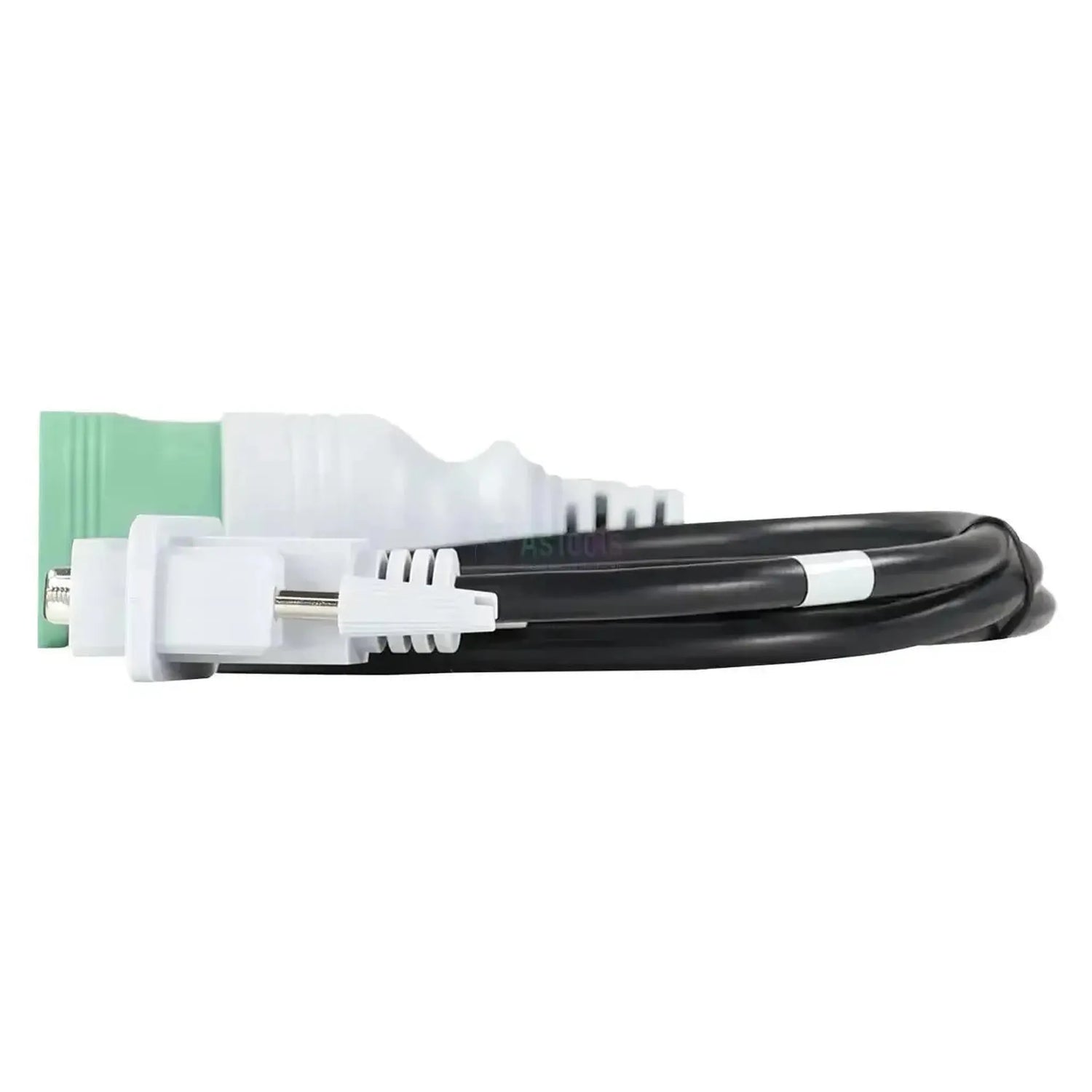

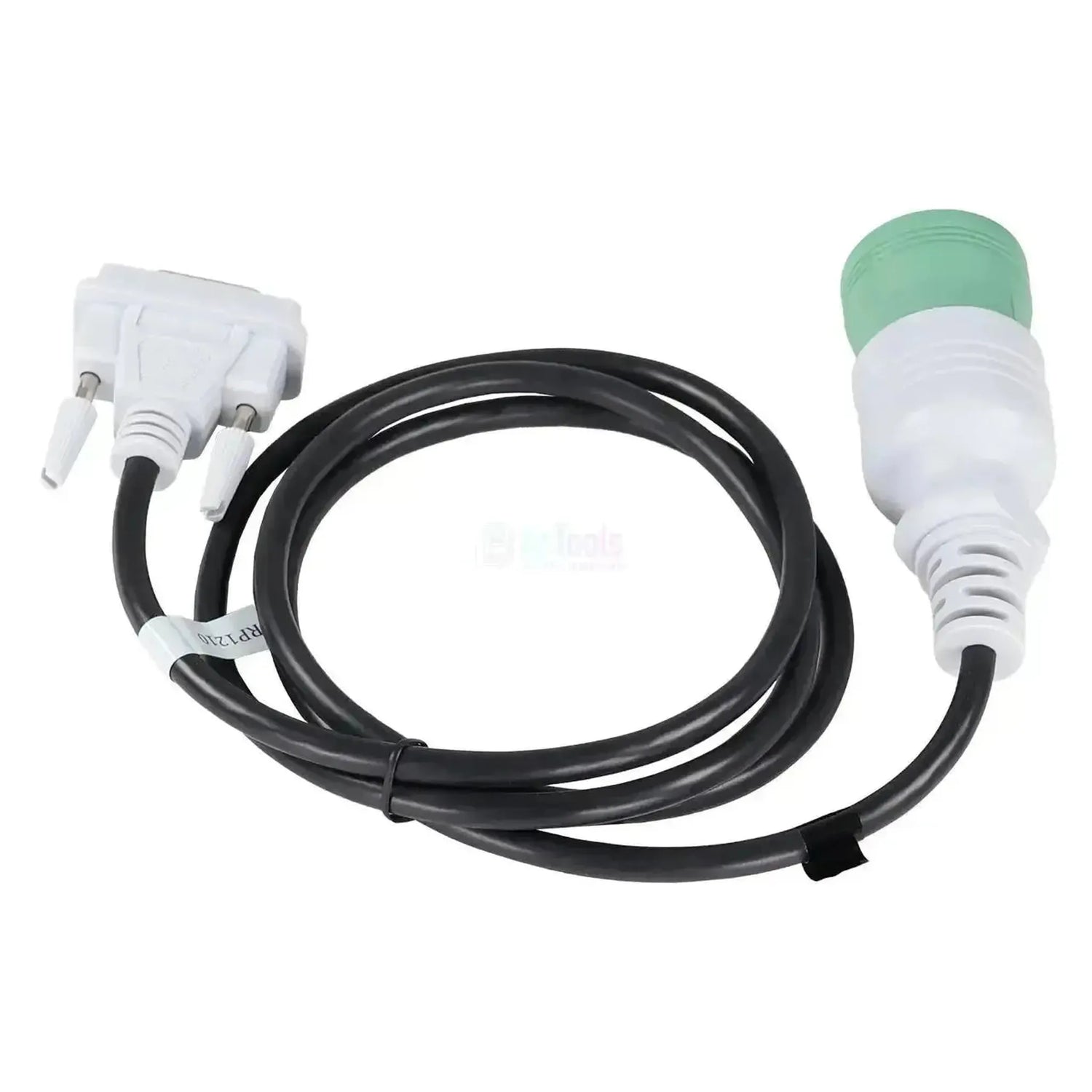

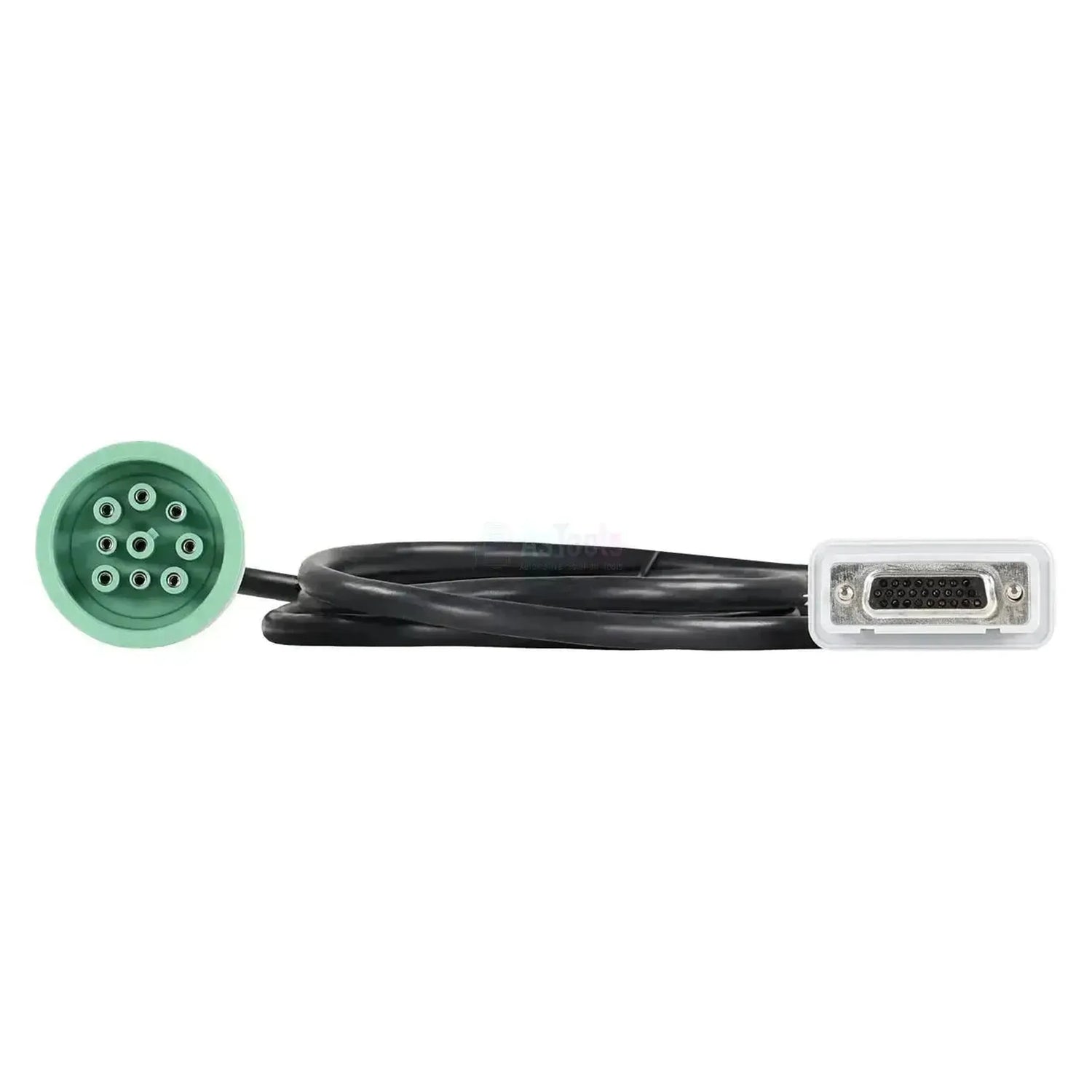

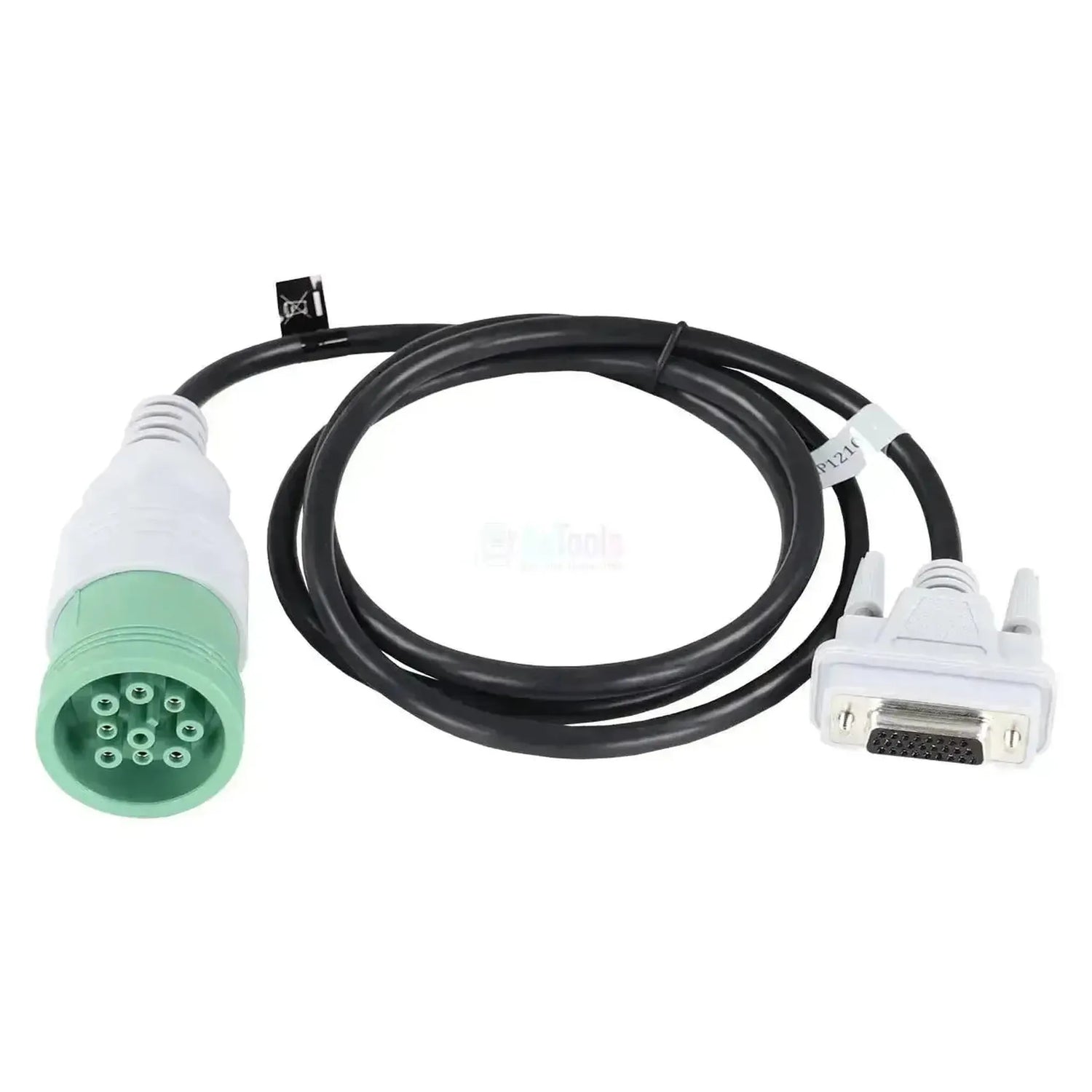

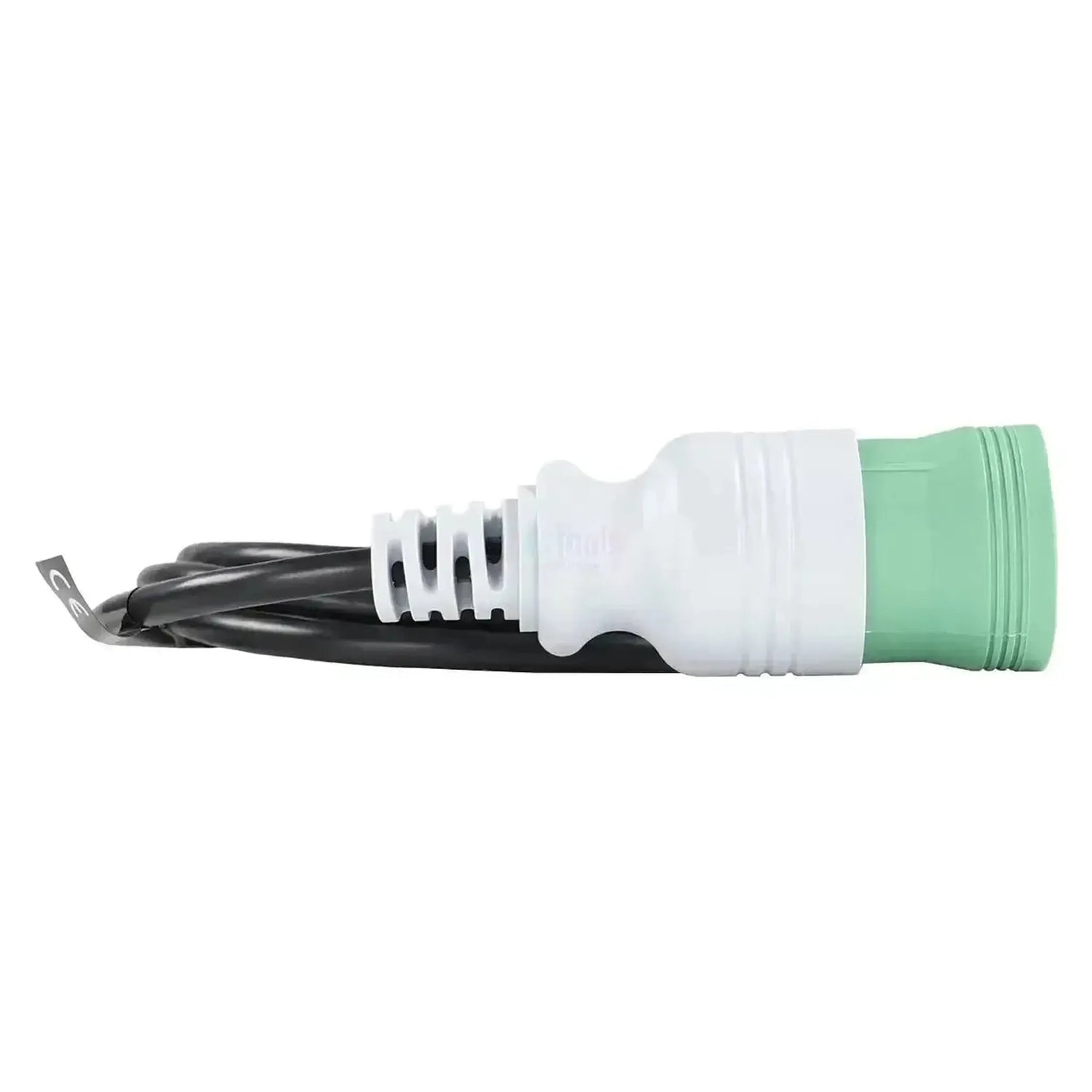

De Jaltest JDC227.9 verbindt een voertuig met een groene 9-pins Deutsch-diagnoseaansluiting (type 2) met een Jaltest-interface van de V9-generatie in de RP1210-uitvoering. Aan de voertuigzijde zit een ronde connector met een groen contactblok met negen vrouwelijke contacten, gevat in een lichtgrijze koppelhuls met schroefdraad. Aan de interfacezijde zit een lichtgrijze 26-pins DB26-connector met vrouwelijke contacten in drie rijen en aan weerszijden een kartelschroef.

Daartussen loopt 152 cm zwarte ronde kabel met twee witte kabellabels. De officiële omschrijving luidt Deutsch 9-pins diagnosekabel type 2 groen, RP1210. Groen hoort bij type 2; een zwarte 9-pins Deutsch is type 1 en dat is een andere aansluiting. Voor de rechthoekige 16-pins OBD2-aansluiting is er de JDC223.9, met dezelfde interfacezijde.

PLUSPUNTEN

✔Verbindt de groene 9-pins Deutsch (type 2) rechtstreeks met een Jaltest-interface van de V9-generatie.
✔Met 152 cm legt u de interface vanaf de diagnoseaansluiting op de bestuurdersstoel.
✔De schroefdraadhuls op de Deutsch-connector en de twee kartelschroeven op de DB26 borgen beide uiteinden.
✔De RP1210-uitvoering, met dezelfde 26-pins DB26-interfacezijde als de JDC223.9.

AANDACHTSPUNTEN

✕Alleen voor de groene 9-pins Deutsch van type 2; een zwarte 9-pins Deutsch van type 1 is een andere aansluiting.
✕Zit er een rechthoekige 16-pins OBD2-aansluiting in het voertuig, dan past de JDC223.9.
✕RP1210 is een eigenschap van de interface, niet van de kabel; de kabel opent zelf geen extra protocollen.
✕Welke regeleenheden u uitleest, bepaalt de software achter de interface.

Toepassingen en functionaliteiten

De kabel vormt de schakel tussen de diagnoseaansluiting in het voertuig en de interface. Wat u daarna uitleest, bepaalt de software achter de interface.

Regeleenheden die u kunt benaderen

  • Regeleenheden: Volgens de interfacesoftware.
  • Voertuigzijde: Groene Deutsch 9-pins, type 2.
  • Interfacezijde: 26-pins DB26, RP1210, V9.

Wat u kunt doen

  • Aansluiten: Deutsch 9-pins koppelen aan de DB26.
  • Vastzetten: Schroefhuls en kartelschroeven.
  • Overbruggen: 152 cm tot een handige werkplek.

Zo gebruikt u hem

  1. Aansluiting controleren: Kijk of de aansluiting rond en groen is.
  2. Interface koppelen: Steek de DB26-stekker in de interface.
  3. Vastdraaien: Draai beide kartelschroeven aan.
  4. Voertuig koppelen: Draai de schroefhuls op de Deutsch-aansluiting.
  5. Uitlezen: Start de software en kies het voertuig.

Compatibele toestellen en toepassingen

Bepalend is de aansluiting in het voertuig, niet het merk. Overal waar een groene 9-pins Deutsch-diagnoseaansluiting van type 2 zit en u met een Jaltest-interface van de V9-generatie in de RP1210-uitvoering werkt, maakt deze kabel de verbinding.

Kiezen tussen de twee RP1210-kabels:

  • Ronde groene 9-pins Deutsch: De JDC227.9, deze kabel.
  • Rechthoekige 16-pins OBD2: De JDC223.9.
  • Interfacezijde: Op beide dezelfde 26-pins DB26, RP1210, V9.
💡
Goed om te weten: De JDC227.9 en de JDC223.9 verschillen alleen aan de voertuigzijde; met 152 en 150 cm zijn ze praktisch even lang. Kijk eerst of de diagnoseaansluiting in het voertuig rond en groen is of rechthoekig, voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC227.9) | (RP1210) Data-Link Deutsch 9-pins – 16-pins OBD2 Verloopkabel | Interface

Technische Spezifikationen

Allgemein

Die Marke, die das Kabel herstellt. Jaltest-Kabel funktionieren mit Jaltest-Diagnosegeräten.Marke
Jaltest (Cojali)
Um welche Art Kabel es sich handelt. So erkennen Sie, ob Sie ein Fahrzeugkabel, ein Verlängerungskabel oder ein PC-Kabel erwerben.Kabeltyp
Diagnosekabel
Mit welchem Jaltest-Auslesegerät das Kabel funktioniert. Ein Kabel passt nur zur richtigen Generation.Geeignet für Schnittstelle
Jaltest V9

Anschlüsse

Der Stecker, der an das Jaltest-Gerät kommt. Er muss zum Anschluss Ihres Geräts passen.Anschluss an der Schnittstelle
DB26 26-polig
Der Stecker am anderen Ende: zum Fahrzeug, zum PC oder zu einem weiteren Kabel. So wissen Sie, wo Sie das Kabel anschließen.Anschluss auf der anderen Seite
Deutsch 9-polig
Ob der Stecker mit Schrauben befestigt wird. Dann löst er sich beim Auslesen nicht versehentlich.Verschraubbar
Ob das Kabel nach dem RP1210-Standard arbeitet. Dieser Standard ist bei Lkw und schweren Maschinen weit verbreitet.RP1210-Ausführung

Abmessungen

Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit rund um das Fahrzeug.Kabellänge
152 cm
Referenznummer
JDC227.9

Weitere Spezifikationen

Officiële omschrijving
Deutsch 9-pins diagnosekabel type 2 groen, RP1210
Type
Diagnosekabel, RP1210-uitvoering
Aansluiting voertuigzijde
Deutsch 9-pins type 2, groen contactblok, vrouwelijk; ronde connector met lichtgrijze schroefhuls
Aansluiting interfacezijde
26-pins DB26, vrouwelijk, drie rijen contacten; lichtgrijze behuizing met twee kartelschroeven
Andere uitvoering
JDC223.9, met een 16-pins OBD2-aansluiting aan de voertuigzijde
Segment
Interface
Nodig om te gebruiken
Jaltest-interface V9 in de RP1210-uitvoering
