Jaltest  |  SKU: JDC508A

Jaltest (JDC508A) | New Holland 5-poliger OBD - 16-poliger OBD2 Adapterkabel | Landmaschinenfahrzeug

€183,95 inkl.
€152,02 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

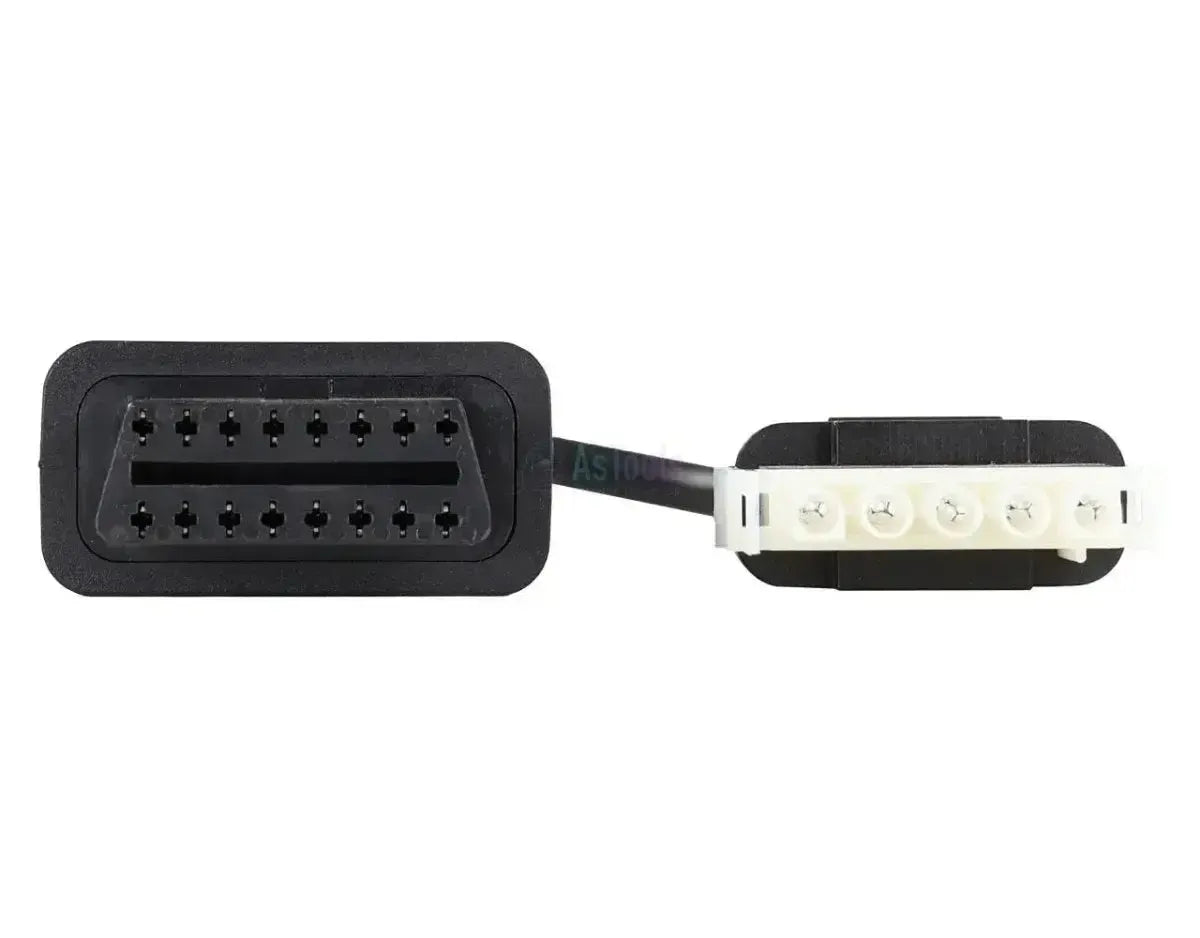

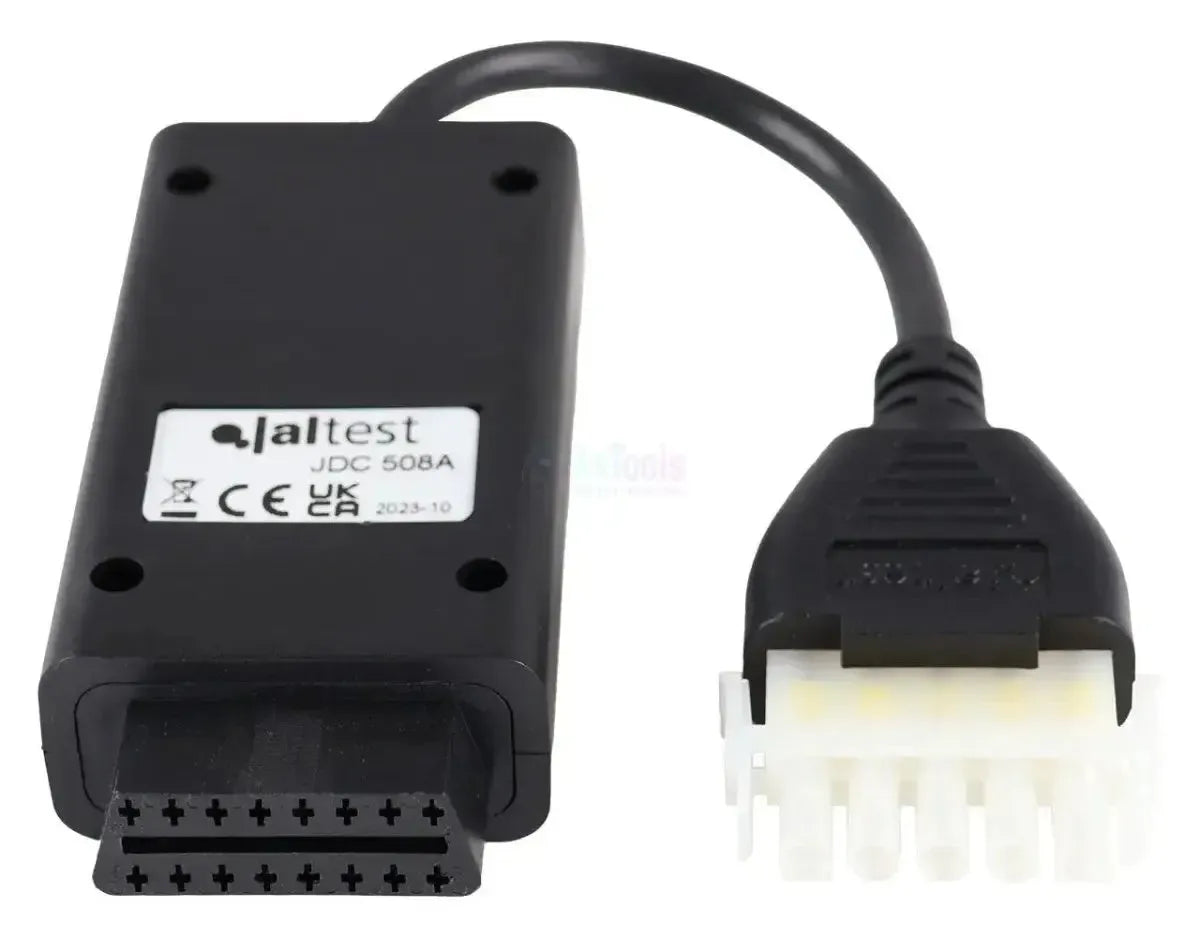

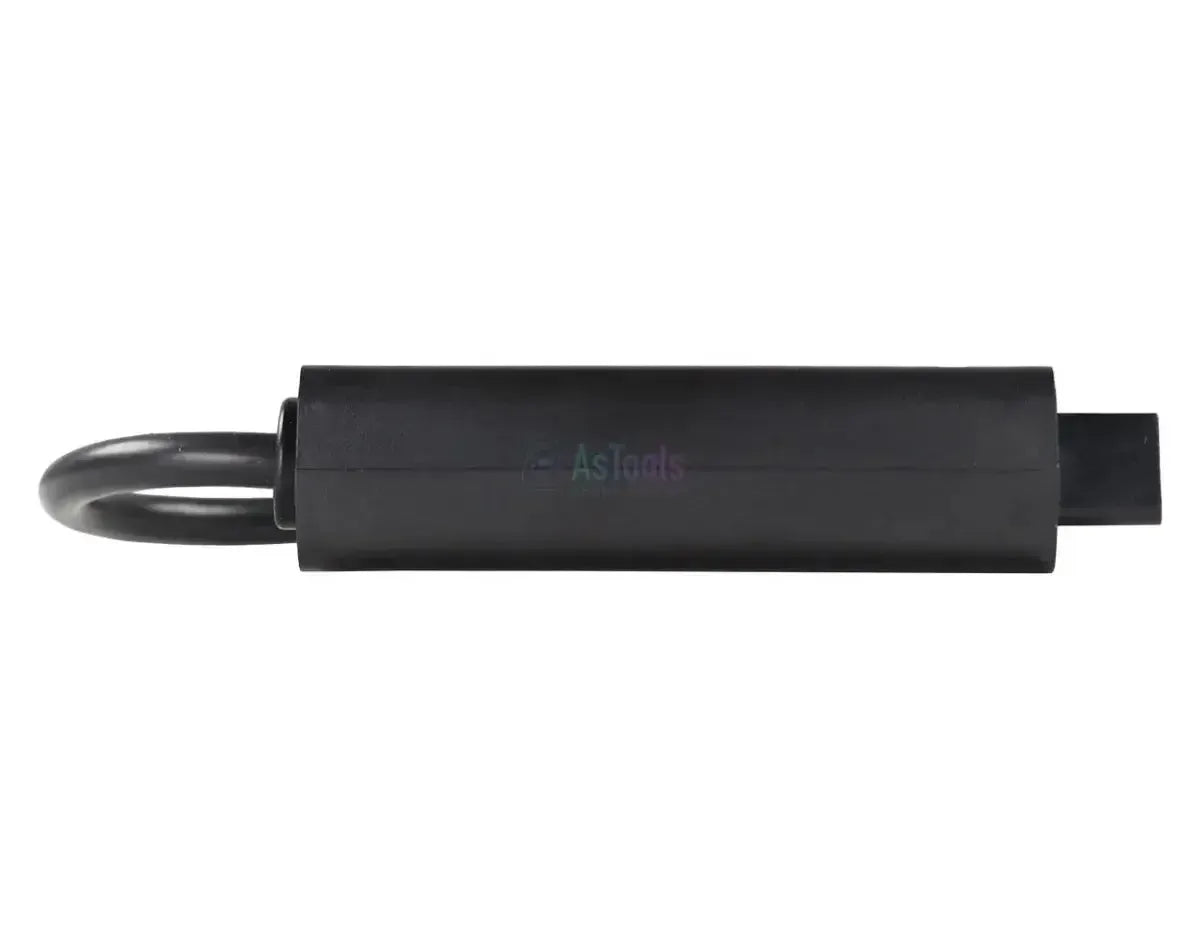

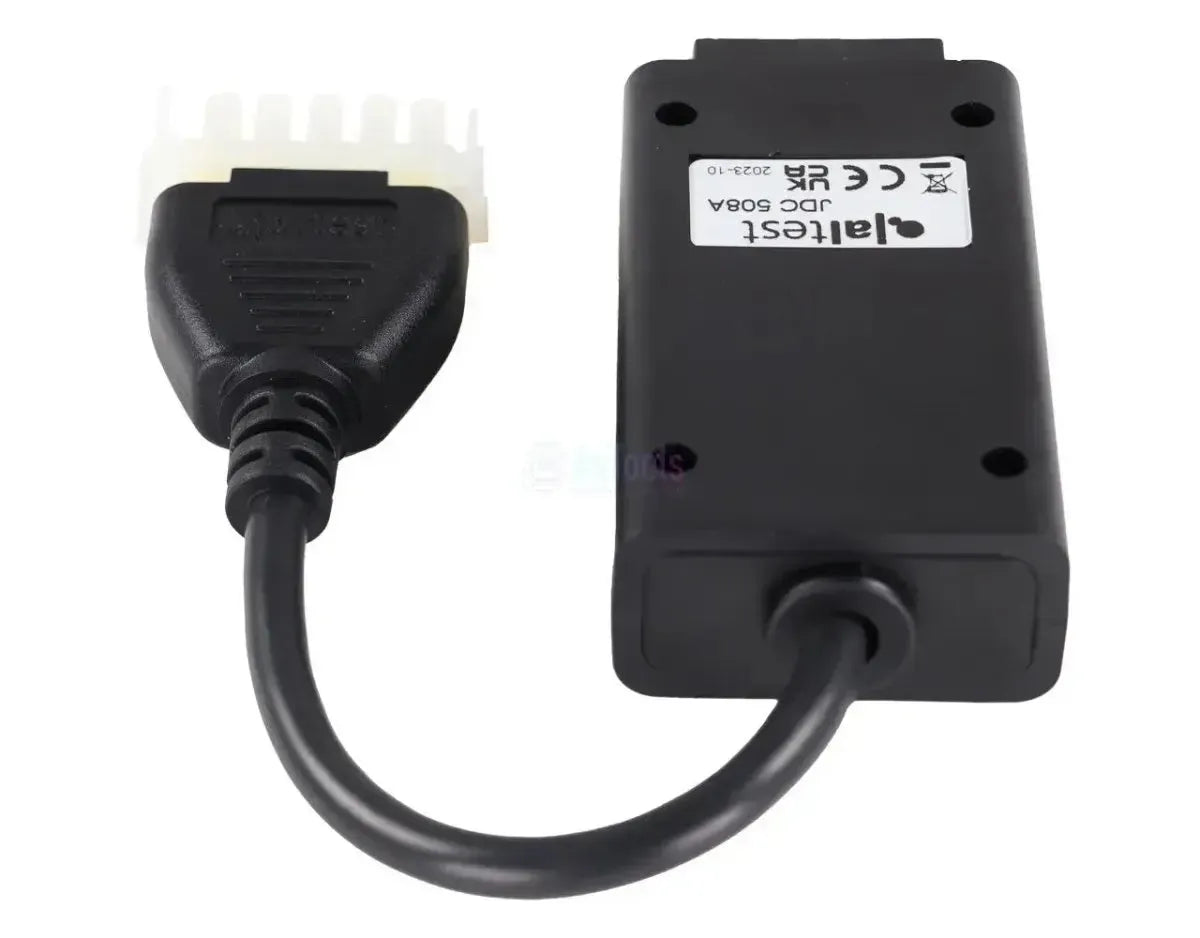

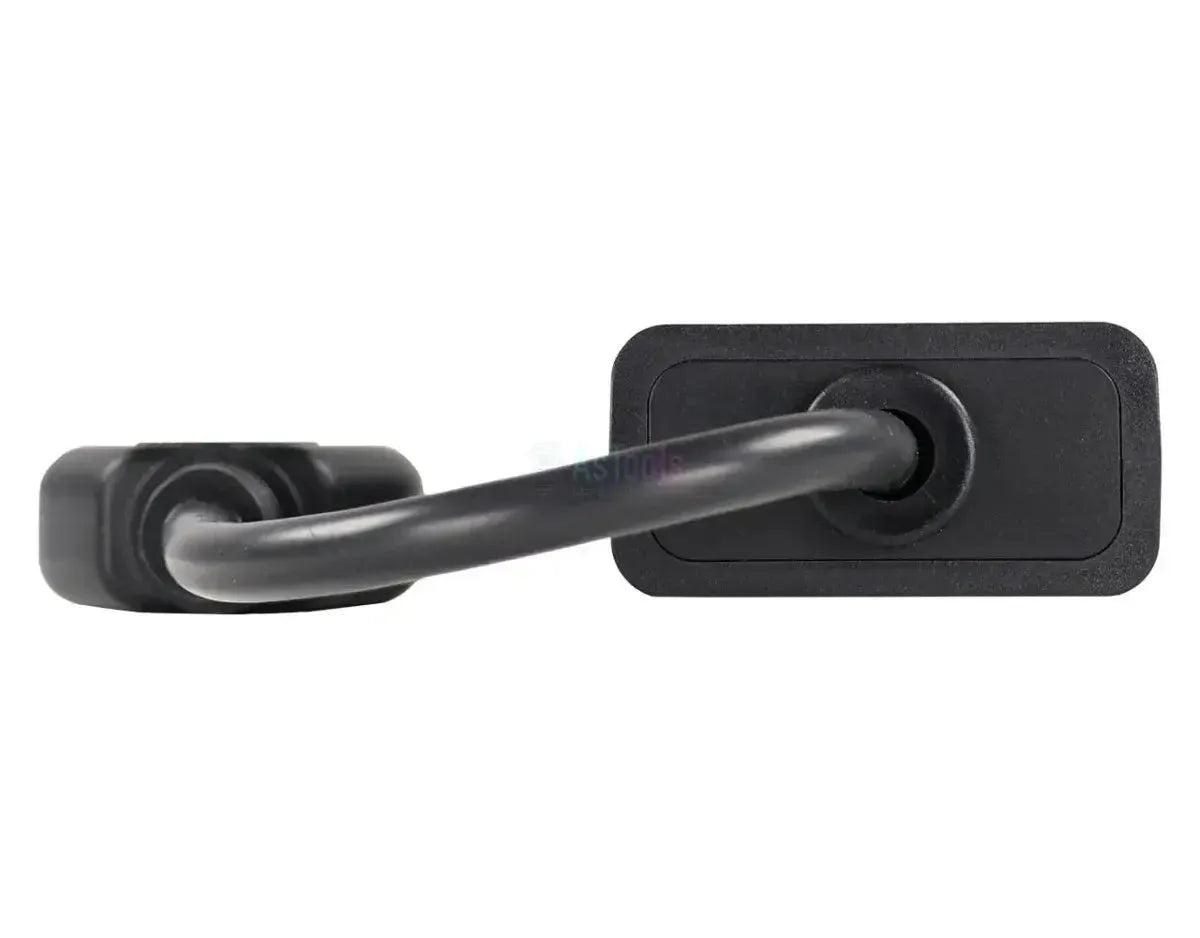

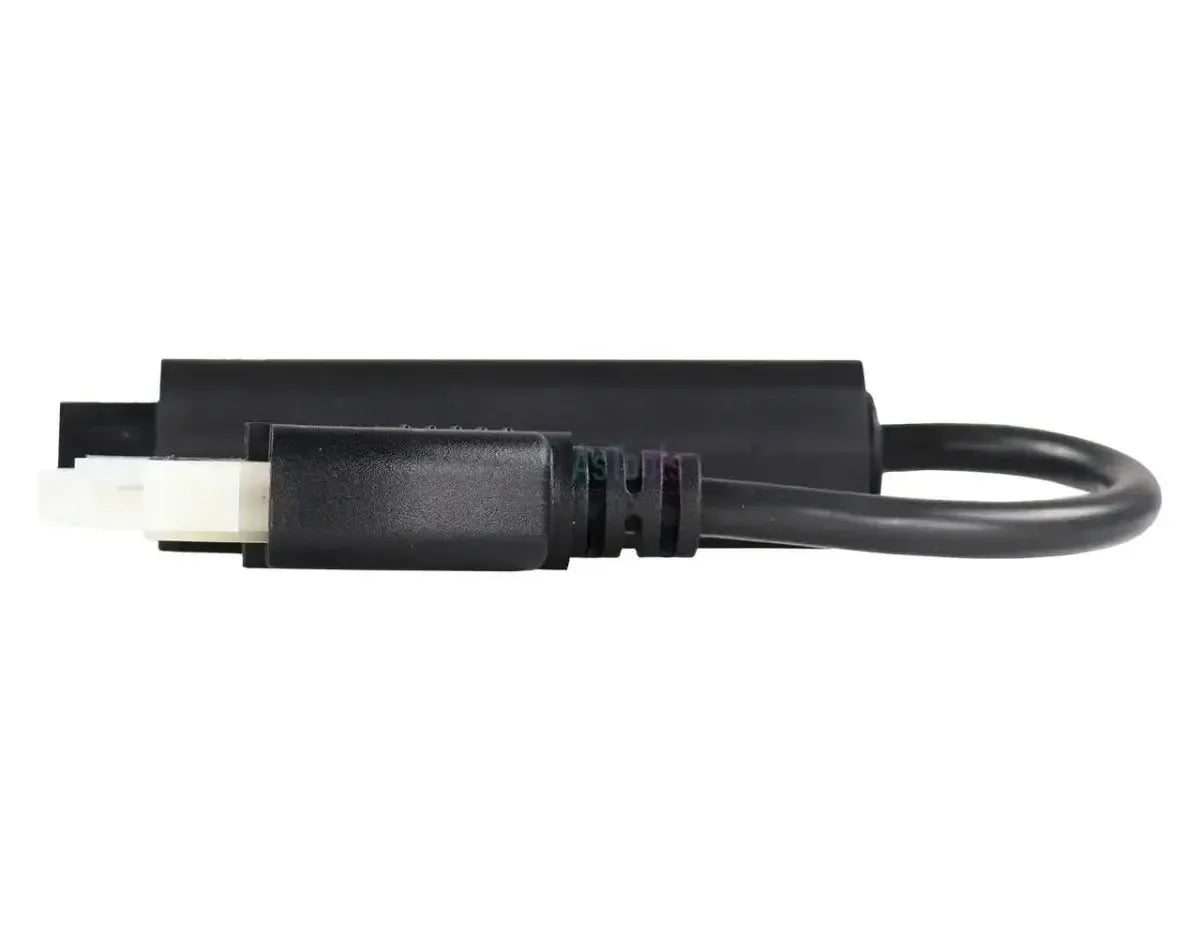

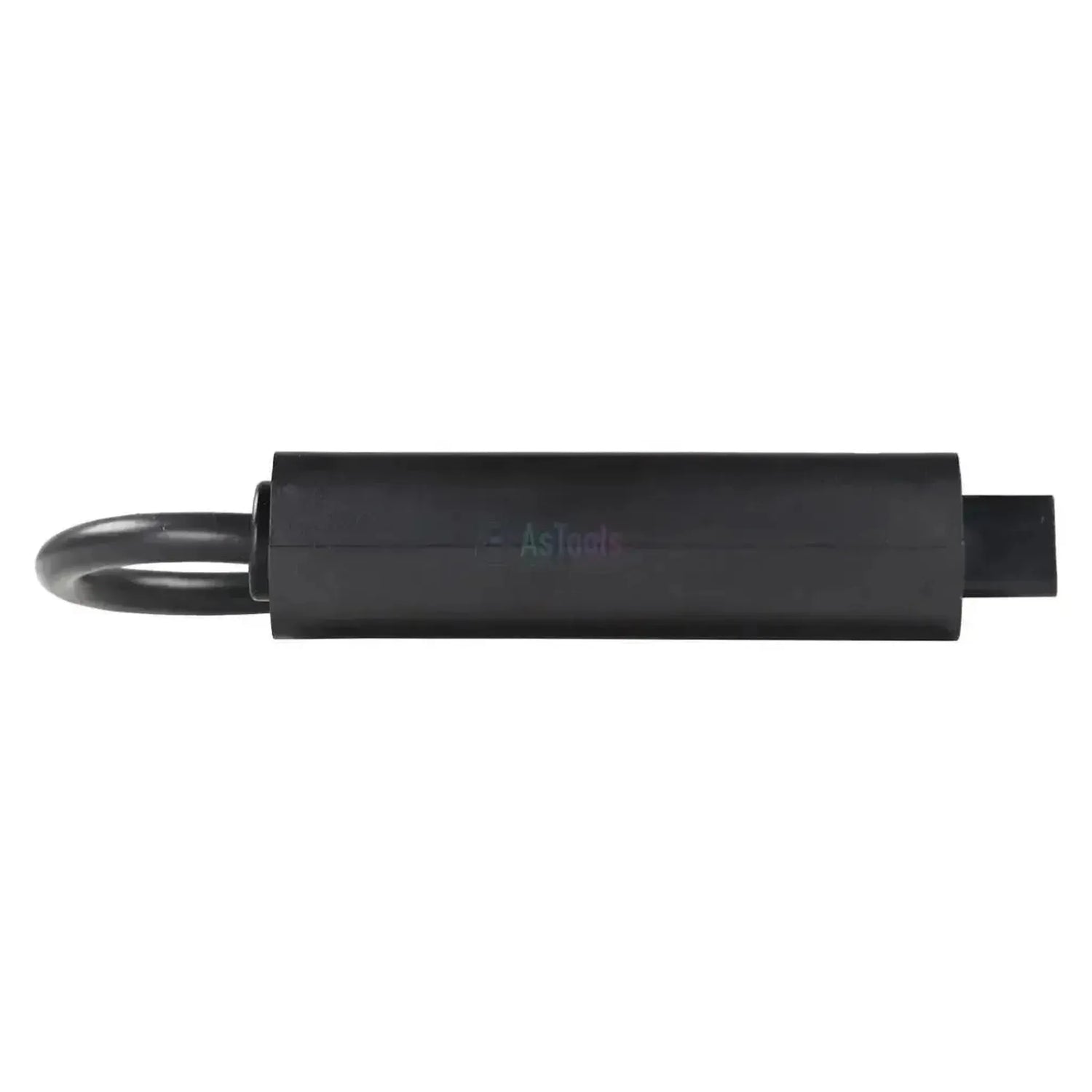

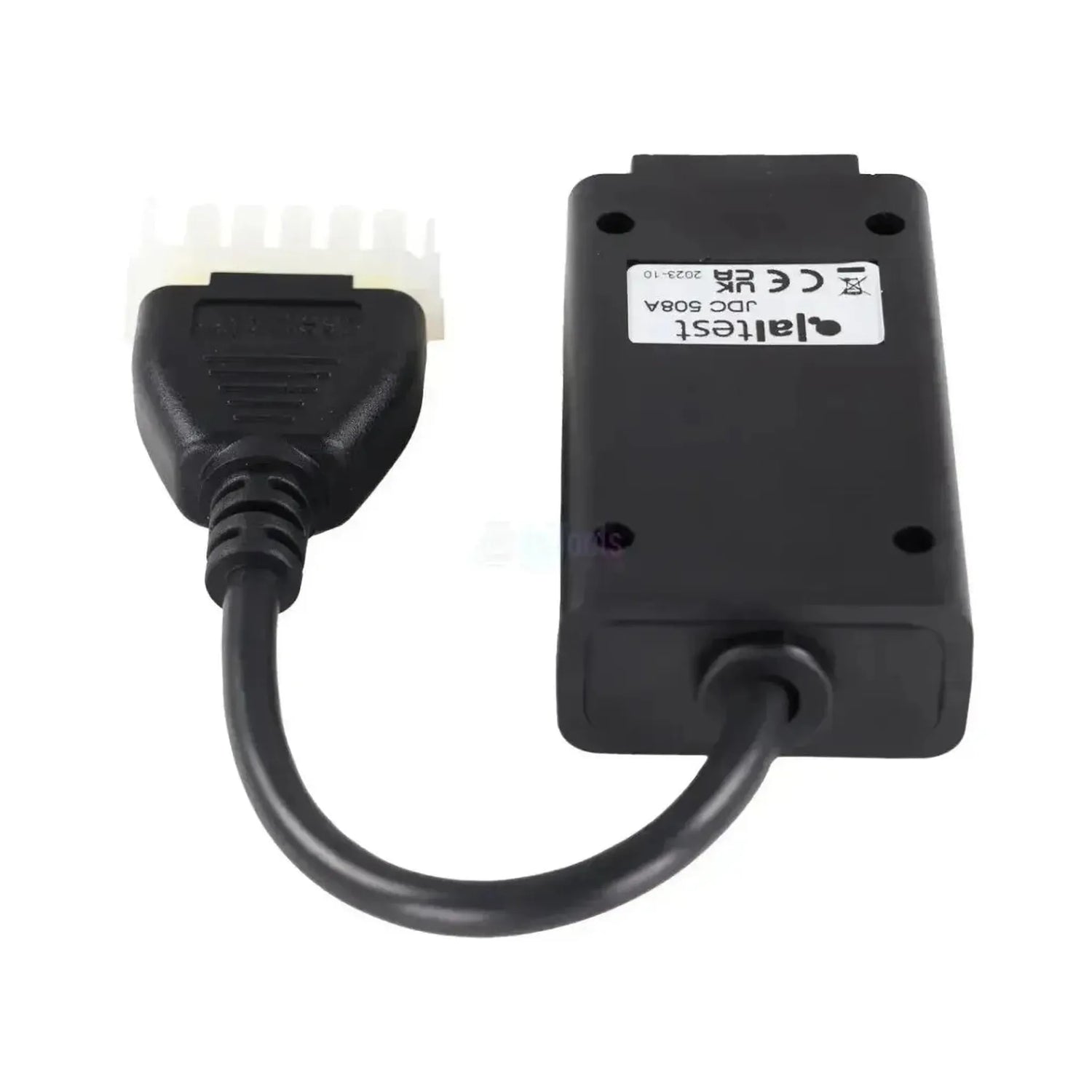

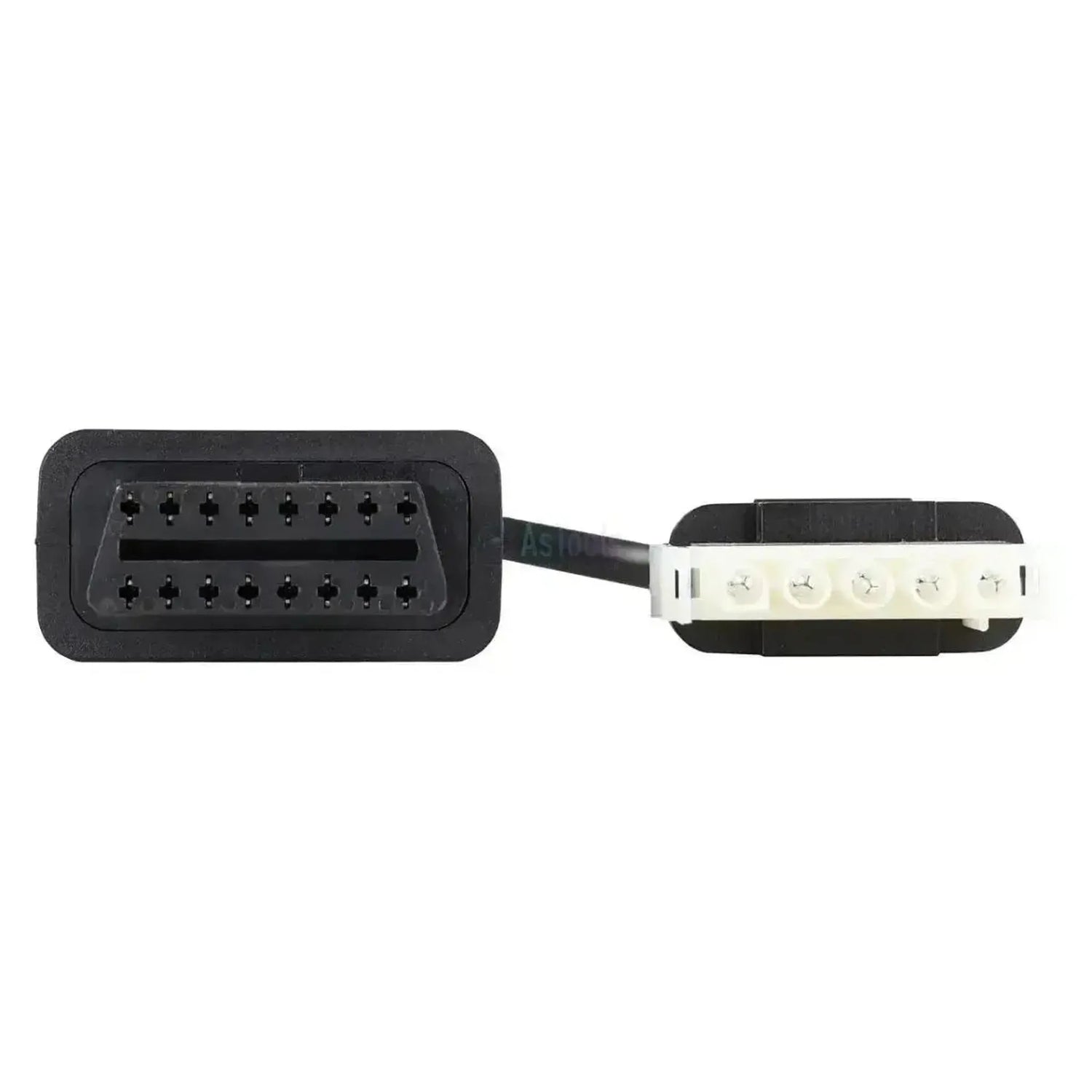

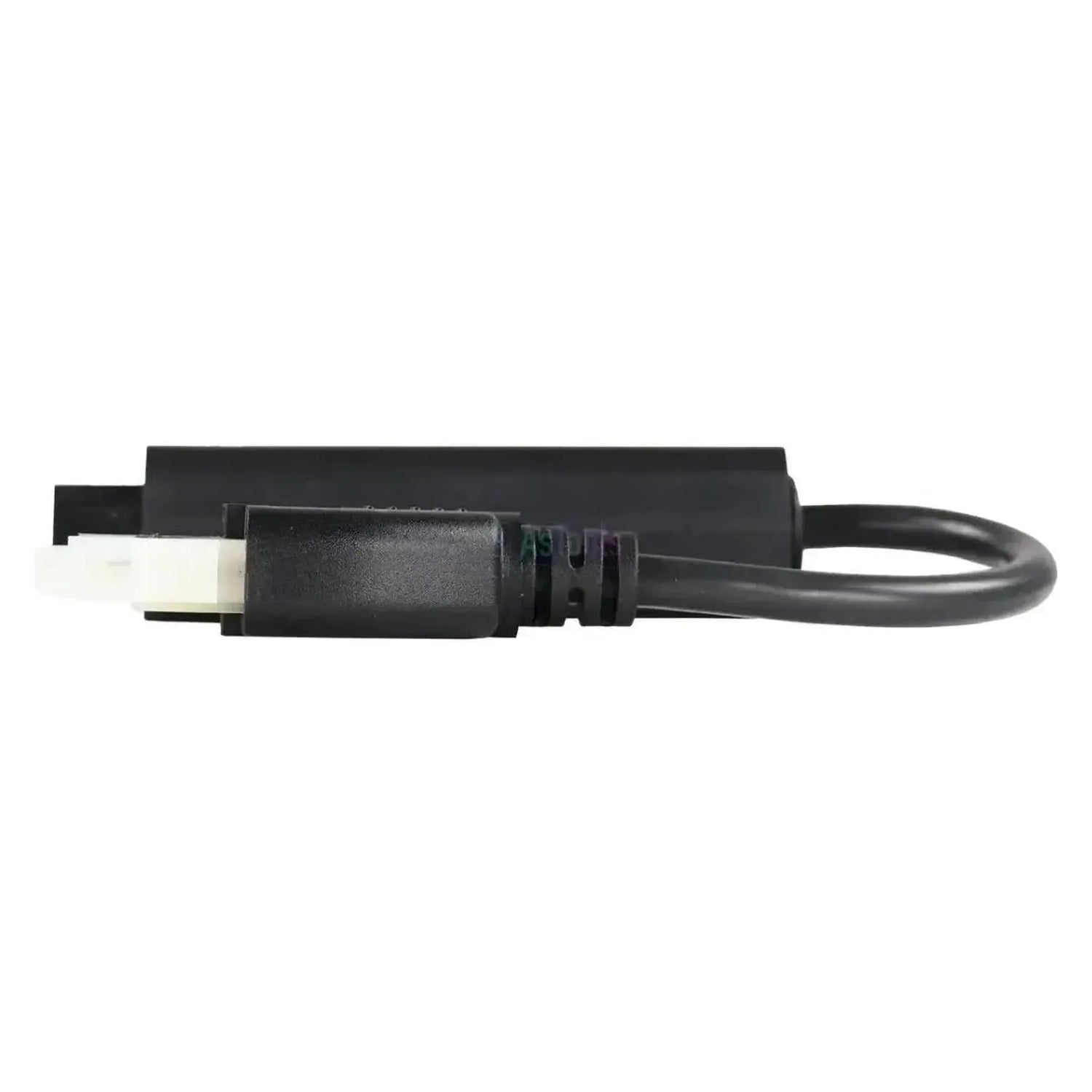

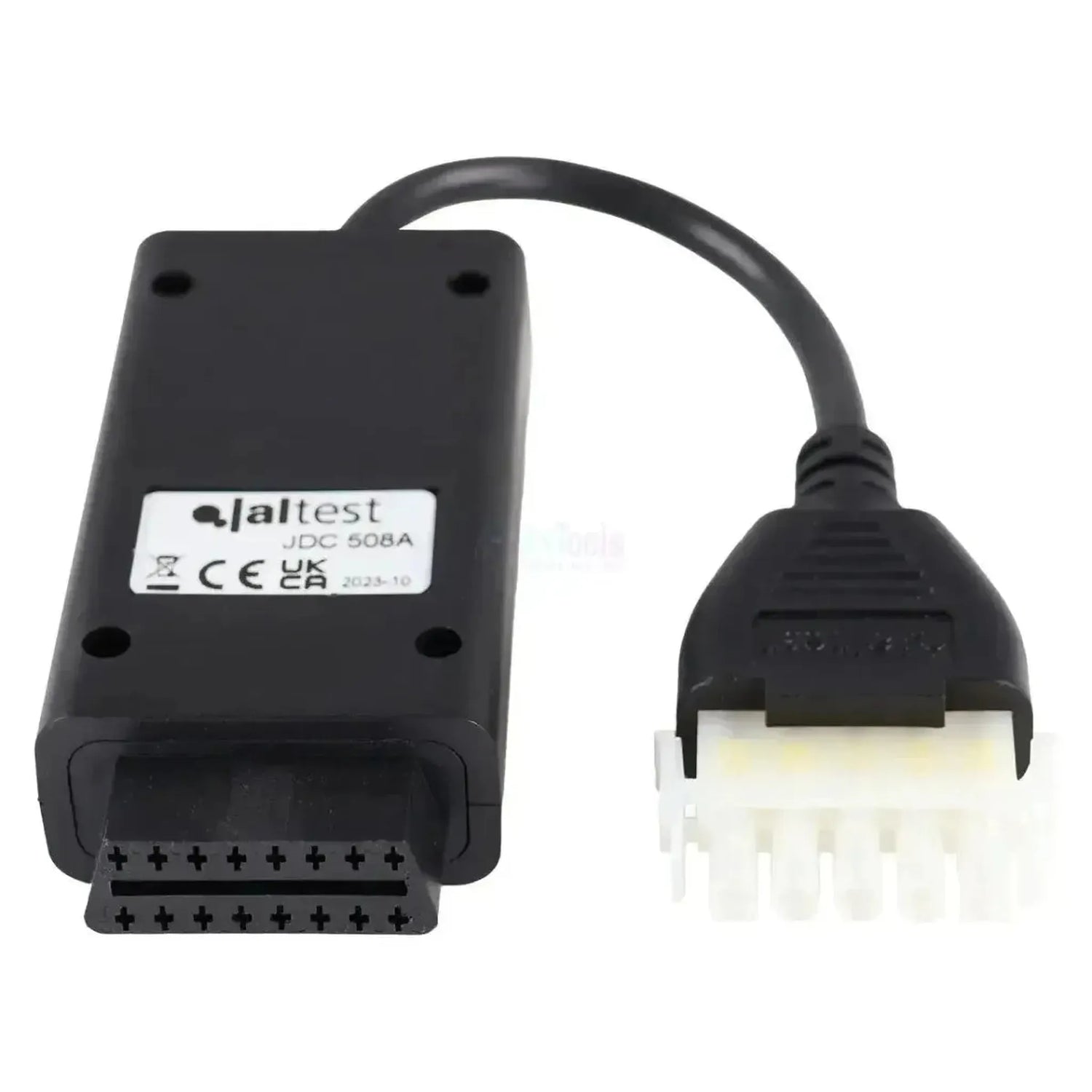

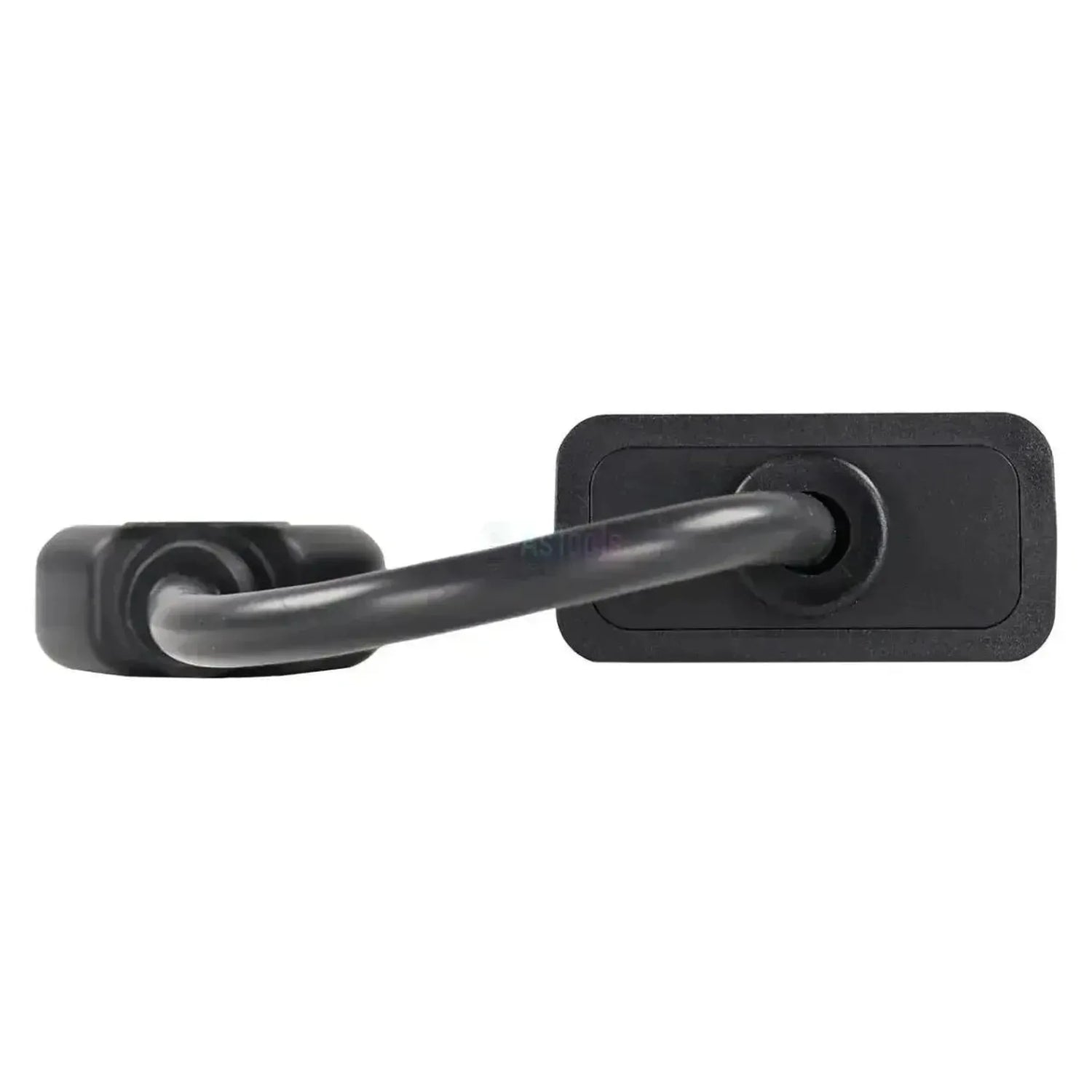

Das Jaltest JDC508A verbindet die 5-polige Diagnoseschnittstelle der New Holland TN-Serie mit dem 16-poligen OBD2-Anschluss Ihres Jaltest-Diagnosekabels. Auf der MaschinenSeite befindet sich ein schwarz umspritzter Stecker mit Jaltest-Beschriftung und ein weißer Kunststoff-Stifthalter mit fünf runden Kammern in einer Reihe, beidseitig mit einer Klemmlippe befestigt; in der Kabelmitte sitzt ein schwarzes rechteckiges Blockgehäuse. Die von der TN abgeleitete Case IH JX-Serie nutzt denselben Anschluss, und das Kabel ist 28 bis 30 cm lang.

Hinter diesem einen Anschluss verbergen sich die drei elektronischen Steuergeräte der TN- und JX-Serie: MA für das Getriebe, MB/EDC für die Hubvorrichtung und NA/4WD für den Antriebsstrang. Auf diesen drei Geräten bietet Jaltest den vollständigen Funktionsumfang, einschließlich Wartungsintervalle, Diagnosewarnungen und Zusatzmaßnahmen; ein Motorsteuergerät ist nicht enthalten, da diese Schlepper einen mechanisch geregelten Motor haben. Diese Ausführung funktioniert mit dem Jaltest Link V8.1 und fällt unter Jaltest AGV (Landwirtschaftsfahrzeuge).

VORTEILE

✔Erreicht alle drei Steuergeräte der TN: MA (Getriebe), MB/EDC (Hubvorrichtung) und NA/4WD (Antriebsstrang).
✔Auf diesen drei Steuergeräten steht die vollständige Funktionalität zur Verfügung, einschließlich Wartungsintervalle, Diagnosewarnungen und zusätzliche Maßnahmen.
✔Auch einsetzbar auf der Case IH JX-Serie: Diese verfügt in der Jaltest-Abdeckung über exakt dieselben drei Steuergeräte.
✔Der weiße Steckverbinder mit fünf runden Kontakten macht die richtige Verbindung auf den ersten Blick erkennbar.

HINWEISE

✕Diese Ausführung gehört zu Jaltest Link V8.1: Für die gleiche New Holland TN-Serie existiert zusätzlich die Ausführung JDC508.9.
✕In der TN-Abdeckung ist kein Motorsteuergerät vorhanden; diese Schlepper haben einen mechanisch geregelten Motor, die Diagnose beschränkt sich auf Getriebe, Hubwerk und Antriebsstrang.
✕Nur für den 5-poligen TN-Anschluss: Für den 13-poligen Anschluss anderer New Holland- und Case IH-Maschinen ist der JDC507A vorgesehen.
✕Neuere New Holland-Baureihen mit elektronischer Motorreglung verwenden einen eigenen Anschluss.

Anwendungen und Funktionalitäten

Über diese 5-polige Verbindung greifen Sie mit der Jaltest-Software auf die elektronischen Steuergeräte der TN- und JX-Serie. Es handelt sich um drei Steuergeräte, und auf allen drei ist die vollständige Funktionalität verfügbar. Die nachfolgenden Steuergeräte sind in der New Holland- und Case IH-Abdeckung von Jaltest AGV enthalten.

Steuergeräte, auf die Sie zugreifen können

  • Getriebe MA: Das Steuergerät des Schaltgetriebes.
  • Hydraulik MB/EDC: Die elektronische Regelung der Dreipunktaufhängung.
  • Antriebsstrang NA/4WD: Die Regelung des Allradantriebs und der Differentialsperre.

Was Sie tun können

  • Fehlercodes auslesen und löschen: Den Fehlerspeicher des Steuergeräts auslesen mit Beschreibung der erkannten Störung.
  • Messwerte anzeigen: Die aktuellen Werte der vom Steuergerät überwachten Sensoren mit der Möglichkeit, Alarmschwellen einzustellen.
  • Wartungsintervalle abrufen: Die Servicearbeiten und durchzuführenden Wartungsmaßnahmen mit einem Bericht für die Werkstattadministration.
  • Diagnosewarnungen anzeigen: Die aktiven Meldungen, die das Steuergerät ausgibt.
  • Zusätzliche Maßnahmen durchführen: Die zusätzlichen Verfahren, die Jaltest für dieses Steuergerät anbietet.

Kompatible Fahrzeuge und Anwendungen

Die TN-Serie von New Holland und die daraus abgeleitete JX-Serie von Case IH nutzen denselben 5-poligen Anschluss. Die nachfolgenden Serien sind in der Abdeckung von Jaltest AGV enthalten, mit der Baujahre in denen sie hergestellt wurden. Der weiße Steckergehäuse mit fünf runden Kontaktkammern zeigt an, ob dieses Kabel passt.

Entscheidend ist der Stecker, nicht das Modell. Dieses Kabel passt auf jeden Traktor von New Holland oder Case IH mit dem 5-poligen Diagnoseanschluss.

New Holland und Case IH:

  • New Holland TN55: (1999 - 2004)
  • New Holland TN65: (1998 - 2003)
  • New Holland TN70: (2000 - 2003)
  • New Holland TN75: (1999 - 2003)
  • New Holland TN-A Serie (TN60A, TN70A, TN75A, TN85A, TN95A): (2004 - 2008)
  • Case IH JX-Serie (JX55, JX65, JX75, JX85, JX95): (2002 - 2009)
💡
Wichtig zu wissen: Der 5-polige Anschluss befindet sich in der Kabine. Für Landmaschinen besteht keine gesetzliche OBD-Verpflichtung, daher verwenden New Holland und Case IH neben diesem Stecker auch andere herstellereigene Anschlüsse. Überprüfen Sie das an der Maschine selbst, bevor Sie bestellen: Zu diesem Kabel gehört ein weißer Steckergehäuse mit fünf runden Kontaktkammern in einer Reihe.

Verpackungsinhalt

  • 1x Jaltest (JDC508A) | New Holland 5-pins OBD - 16-pins OBD2 Adapterkabel | Landmaschine

Technische Spezifikationen

Spezifikation Beschreibung
Hersteller Jaltest (Cojali)
Referenznummer JDC508A
Typ Adapterkabel
Anwendung New Holland TN-Serie und Case IH JX-Serie
Anschluss auf Maschinenseite 5-poliger OBD, weißer Kunststoffsteckerleiste in schwarzem Stecker
Anschluss auf Schnittstellenseite 16-poliger OBD2
Länge 28 bis 30 cm
Schnittstelle Jaltest Link V8.1
Steuergeräte MA (Getriebe), MB/EDC (Hebevorrichtung) und NA/Allradantrieb
Segment Landwirtschaftsfahrzeug
Jaltest-Modul Jaltest AGV (Landwirtschaftsfahrzeuge)
