Jaltest  |  SKU: JDC553A

Jaltest (JDC553A) | Jungheinrich 9-poliger SUBD - 16-poliger OBD2 Adapterkabel | Hebe- und Hebewerkzeuge

€162,95 inkl.
€134,67 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

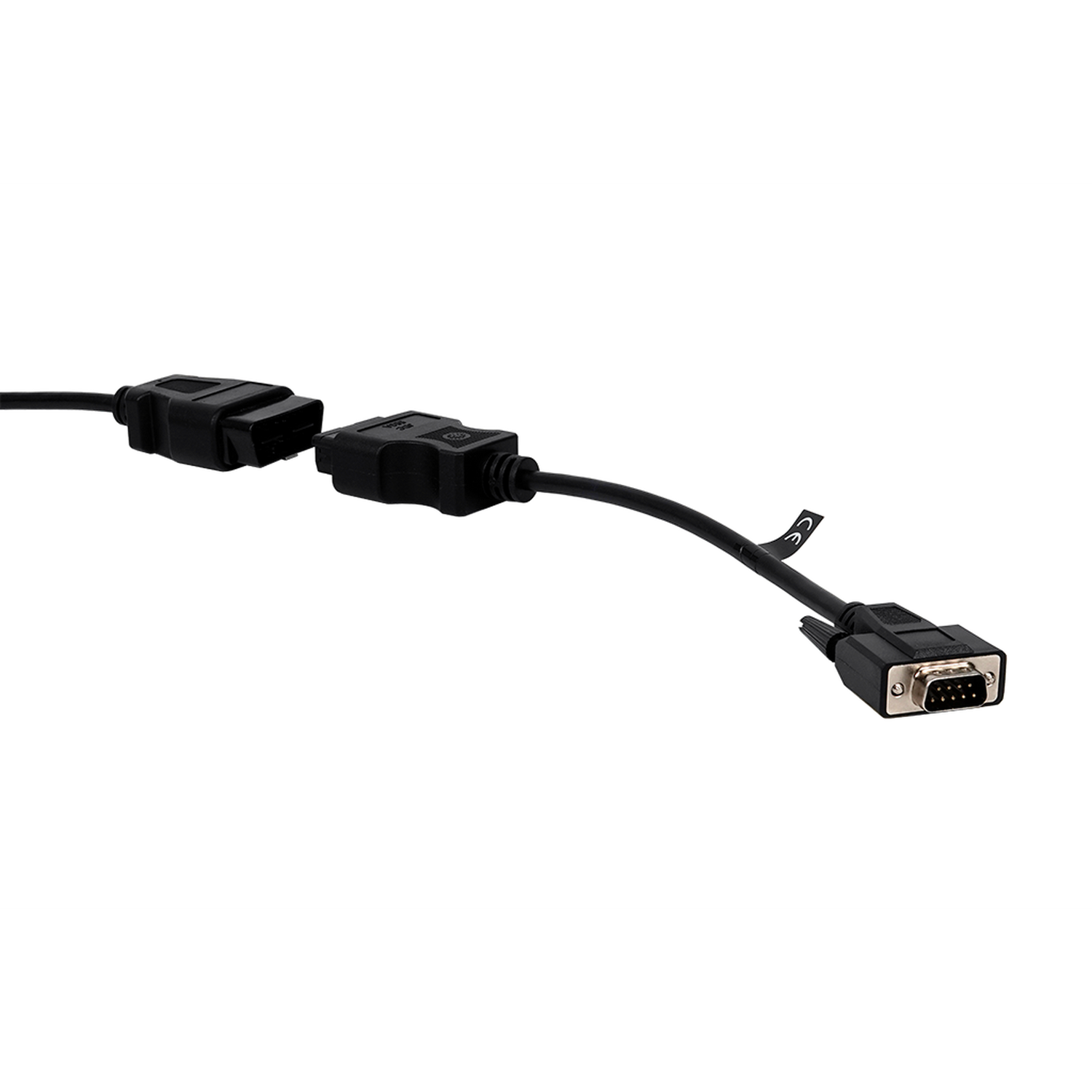

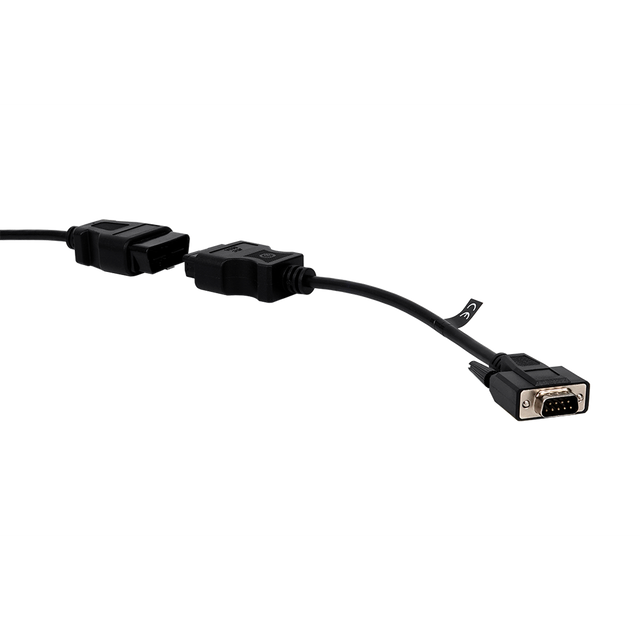

Das Jaltest JDC553A ist das Diagnosekabel zwischen dem 9-poligen SUB-D-Anschluss von Jungheinrich und dem 16-poligen OBD2-Eingang Ihres Jaltest-Diagnosekabels. Das Kabel misst 28 bis 30 cm. Auf der Maschinenseite sitzt ein SUB-D-Stecker mit neun männlichen Kontakten in einem vernickelten D-förmigen Kragen mit zwei Schraubbolzen, auf der anderen Seite ein schwarz vergossenes OBD2-Gehäuse.

Jungheinrich verwendet diesen Stecker an den elektrischen EFG- und Lagerserien sowie an den DFG-Diesel- und TFG-LPG-Gabelstaplern. Dahinter liegen die Maschinenrechner MCM, MCM2 und DLC, die Hydrauliksteuerung HCU, die Leistungsmodule LMC und RMC, das Instrumentenpaneel DC und bei den DFG/TFG-Ausführungen die Motorsteuerungen E-CDIS, EDC 16 U31 und EDC 17 CP20 (CPYA). Das Kabel gehört zu Jaltest MHE.

VORTEILE

✔Passt an elektrische EFG-Gabelstapler, DFG-Diesel, TFG-LPG und die Lagerserien mit 9-poligem SUB-D-Anschluss.
✔Erreicht bei den elektrischen Trucks die Leistungsmodule LMC und RMC, die Hydrauliksteuerung HCU und die Maschinenrechner DLC und MCM.
✔Bei den DFG/TFG-Ausführungen kommt die Motorsteuerung hinzu: E-CDIS, EDC 16 U31 und EDC 17 CP20 (CPYA).
✔Das Instrumentenpaneel DC liefert die Wartungsdaten der Maschine, mit Serviceprotokoll.

HINWEISE

✕Bei den Leistungsmodulen LMC und RMC sind keine ECU-Daten verfügbar.
✕Das Instrumentenpaneel DC zeigt keine Fehlercodes an; dort lesen Sie nur Messwerte, ECU-Daten und Wartungsdaten aus.
✕Nur für den 9-poligen SUB-D-Anschluss von Jungheinrich; andere Marken verwenden einen eigenen Stecker.
✕Mit 28 bis 30 cm ist das Kabel kurz; die Schnittstelle hängt nahe am SUB-D-Anschluss des Trucks.

Anwendungen und Funktionen

Über diese Verbindung greifen Sie mit der Jaltest-Software auf die Steuergeräte des Trucks zu. Welche Systeme vorhanden sind, hängt von Serie und Antrieb ab: Die elektrischen Trucks arbeiten mit den Leistungsmodulen, die Diesel- und LPG-Ausführungen zusätzlich mit einer Motorsteuerung.

Steuergeräte, auf die Sie zugreifen können

  • MCM und MCM2: Zentraler Fahrzeugrechner.
  • DLC: Maschinenrechner EFG-Serie.
  • HCU: Hydraulik des Hubwerks.
  • LMC und RMC: Leistungsmodule Heben und Fahren.
  • DC: Instrumentenpaneel, Wartung.
  • E-CDIS: Common-Rail, Zusatzfunktionen.
  • EDC 16 U31 und EDC 17 CP20: Weitere Dieselsteuerungen.

Was Sie damit tun können

  • Fehlercodes: Lesen und löschen je System.
  • Messwerte: als Zahlen und Diagramm.
  • Wartung: Intervalle und Serviceprotokoll.
  • Zusatzfunktionen: Bei der E-CDIS-Motorsteuerung.

So verwenden Sie es

  1. Stecker suchen: Im Bedienraum oder unter der Haube.
  2. Anschließen: Sichern Sie den SUB-D mit den beiden Schraubbolzen.
  3. Link verbinden: Verbinden Sie die OBD2-Seite mit dem Diagnosekabel.
  4. Zündung ein: Schalten Sie den Truck ein.
  5. Auslesen: Wählen Sie Jungheinrich und die Serie.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist der Stecker, nicht das Modell. Dieses Kabel passt an Jungheinrich-Gabelstapler und Lagerfahrzeuge mit 9-poligem SUB-D-Anschluss. Die folgenden Serien deckt Jaltest MHE ab; welcher Anschluss an Ihrem Truck vorhanden ist, prüfen Sie vor Ort.

Jungheinrich:

  • EFG-Serie (EFG 110 bis EFG S50): Elektrische Gabelstapler, 2004 - 2024.
  • DFG-Serie (DFG 316 bis DFG 690): Diesel-Gabelstapler, 1999 - 2025.
  • TFG-Serie (TFG 316 bis TFG S50): LPG-Gabelstapler, 2007 - 2025.
  • ETV / ETM-Serie: Schubmaststapler, 1999 - 2024.
  • ECE / ECC / ECD-Serie: Mitgänger- und Mitfahrer-Palettenhubwagen, 1997 - 2024.
  • EJE / EJC / EJD / EJR-Serie: Elektrische Palettenhubwagen und Stapler, 1995 - 2024.
  • ERE / ERD-Serie: Mitfahr-Palettenhubwagen, 1995 - 2024.
  • ESE / ESD / ESC-Serie: Stapler und Kommissionierer, 2004 - 2026.
💡
Gut zu wissen: Der 9-polige SUB-D-Anschluss befindet sich im Bedienraum oder unter der Haube des Trucks. Sie erkennen ihn am D-förmigen Kragen, der mit zwei Schraubbolzen gesichert wird. Prüfen Sie vor der Bestellung, welcher Anschluss an Ihrem Truck vorhanden ist.

Lieferumfang

  • 1x Jaltest (JDC553A) | Jungheinrich 9-polig SUBD - 16-polig OBD2 Adapterkabel | Hebe- & Hubgeräte

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels. Jaltest-Kabel funktionieren mit der Diagnoseausrüstung von Jaltest.Marke
Jaltest (Cojali)
Um welche Art von Kabel es sich handelt. Ein Diagnosekabel verbindet mit dem Diagnosestecker, ein Messkabel misst ein einzelnes Bauteil.Kabeltyp
Adapterkabel
Zu welchem Softwarepaket von Jaltest das Kabel gehört. Für die Nutzung des Kabels benötigen Sie eine Lizenz für dieses Modul.Jaltest-Softwaremodul
  • MHE Innerbetrieblicher
Für welche Fahrzeuge oder Maschinen das Kabel gedacht ist. So erkennen Sie schnell, ob es zu den Fahrzeugen in Ihrer Werkstatt passt.Fahrzeugarten
  • Hebe- und Hubgerät

Anschlüsse

Zu welcher Version der Jaltest Link Diagnoseschnittstelle das Kabel passt. Nicht jedes Kabel funktioniert mit jeder Version.Passende Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Der Stecker auf der Seite des Diagnosegeräts. Er muss zu Ihrer Schnittstelle oder Ihrem Diagnosekabel passen.Anschluss Schnittstellenseite
16-polig OBD2
Der Stecker auf der Seite des Fahrzeugs, des Motors oder der Maschine. Er muss zum Diagnosestecker oder Bauteil passen.Anschluss Fahrzeugseite
9-poliger SUB-D
Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei der Arbeit.Kabellänge
28 bis 30 cm

Diagnosefunktionen

Ob Sie die aktuellen Sensorwerte bei laufendem Fahrzeug anzeigen können. Hilfreich bei der Fehlersuche.Messwerte live anzeigen
Ob Sie sehen können, wann die nächste Wartung fällig ist. Hilfreich für die Planung von Werkstattterminen.Wartungsdaten anzeigen

Verwendung

In welchem Jaltest-Kabelset dieses Kabel ebenfalls enthalten ist. Besitzen Sie dieses Set bereits, haben Sie dieses Kabel möglicherweise schon.Teil des Kabelsets
MHE-Kabelset Gabelstapler
Referenznummer
JDC553A

Weitere Spezifikationen

Verwendung
Jungheinrich Gabelstapler und Lagerfahrzeuge
Steuergeräte
MCM, MCM2 und DLC (Maschinenrechner), HCU (Hydraulik), LMC und RMC (Leistungsmodule), DC (Instrumentenpaneel), E-CDIS, EDC 16 U31 und EDC 17 CP20 (CPYA) (Motor)
Schnittstelle
Jaltest Link, Version V8.1 oder V9
Teil des Kabelsatzes
MHE-Kabelsatz für Flurförderzeuge (70002022)
Erforderlich zur Verwendung
Jaltest Link mit gültiger Softwarelizenz
