Jaltest (JDC557A9) | Hyster/Yale 3-poliges OBD – 16-poliges OBD2 Adapterkabel | Hebe- und Hebewerkzeuge

Name: Jaltest (JDC557A9) | Hyster/Yale 3-poliges OBD – 16-poliges OBD2 Adapterkabel | Hebe- und Hebewerkzeuge
Brand: Jaltest
SKU: JDC557A9
Price: 114.95 EUR
Availability: InStock

€114,95 inkl.

€95,00 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

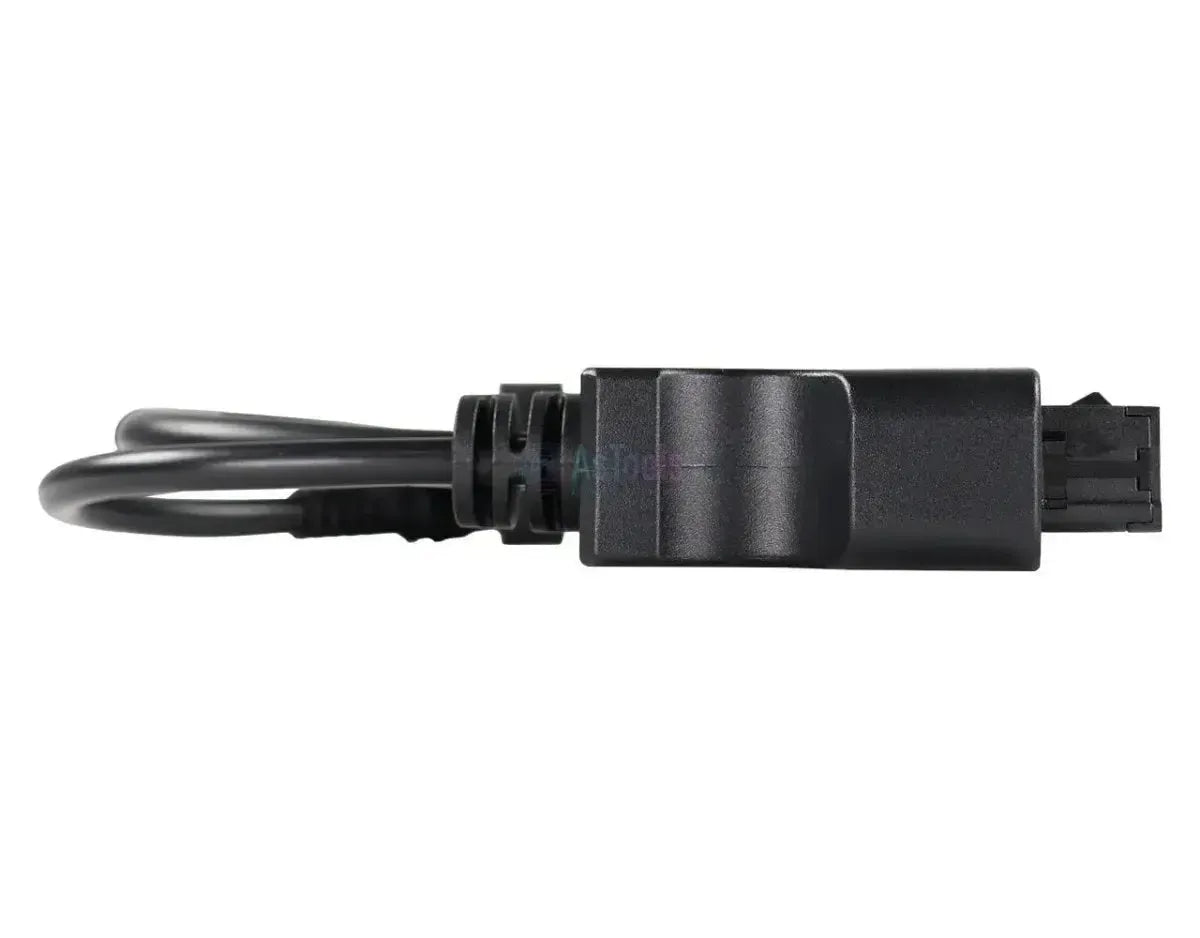

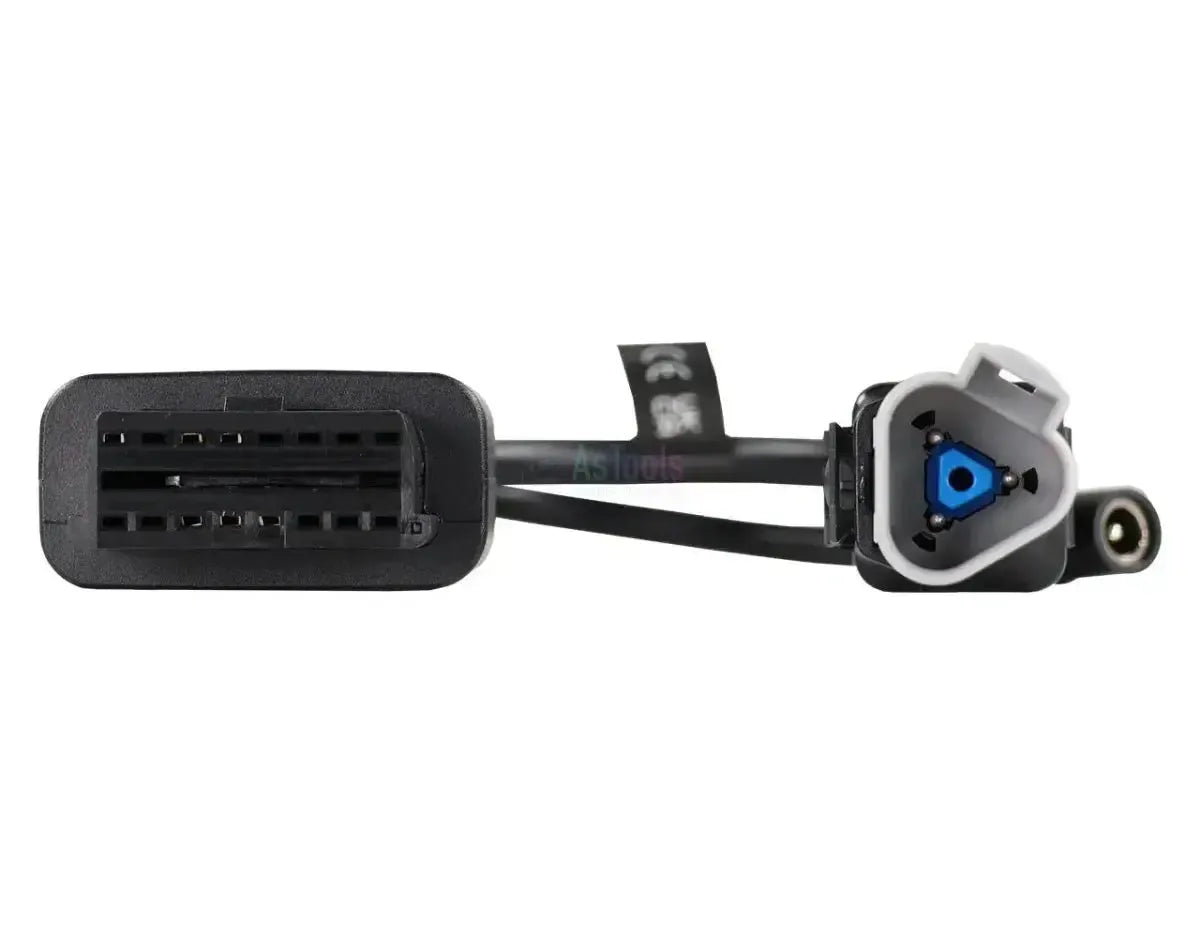

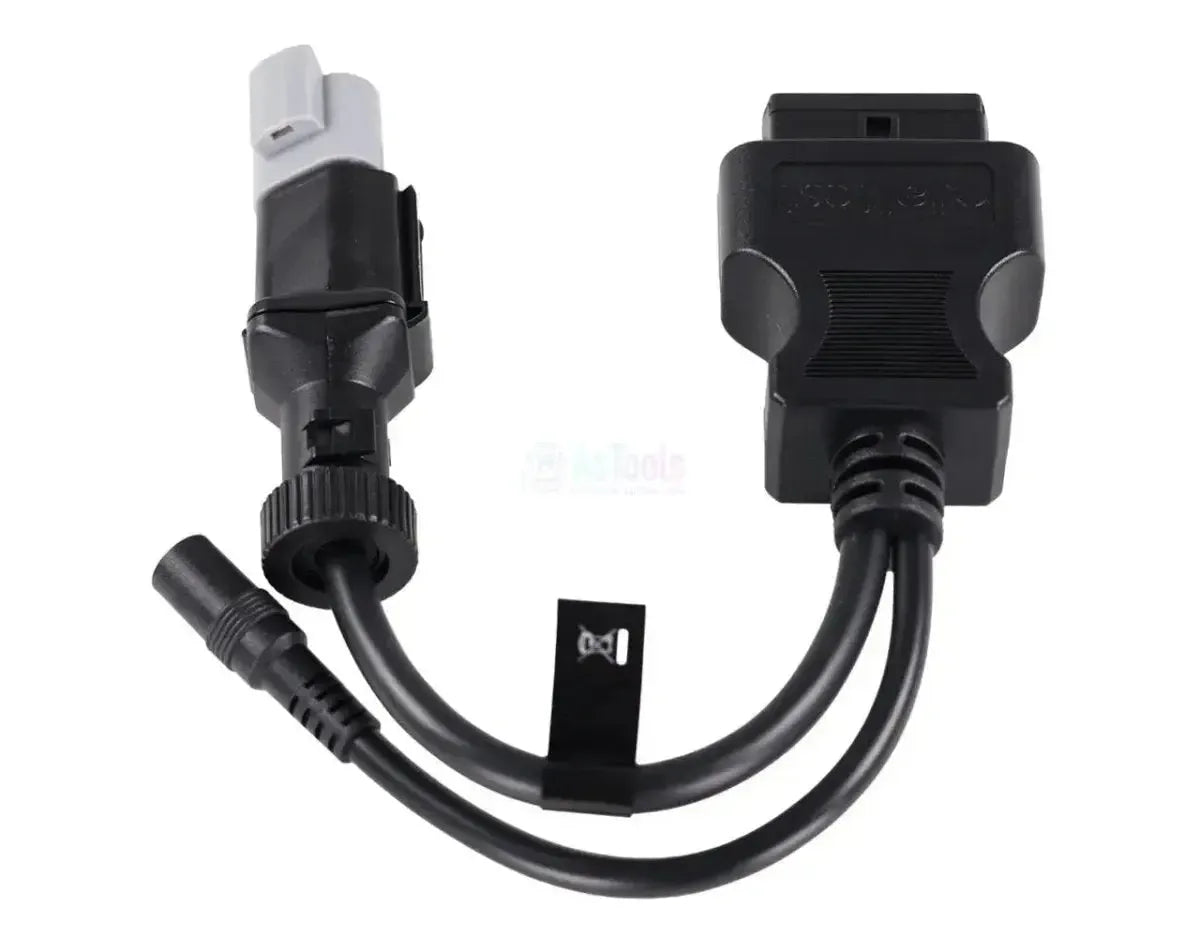

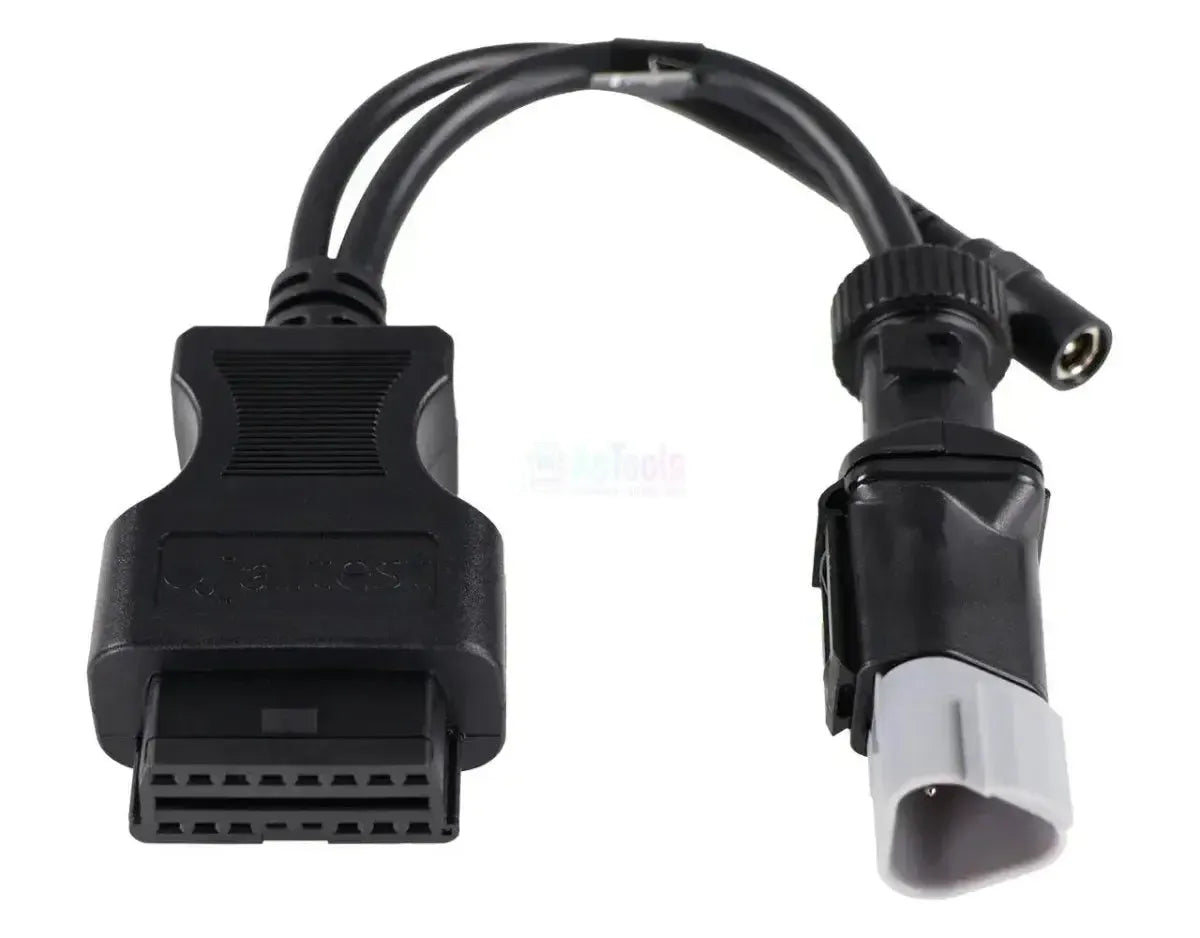

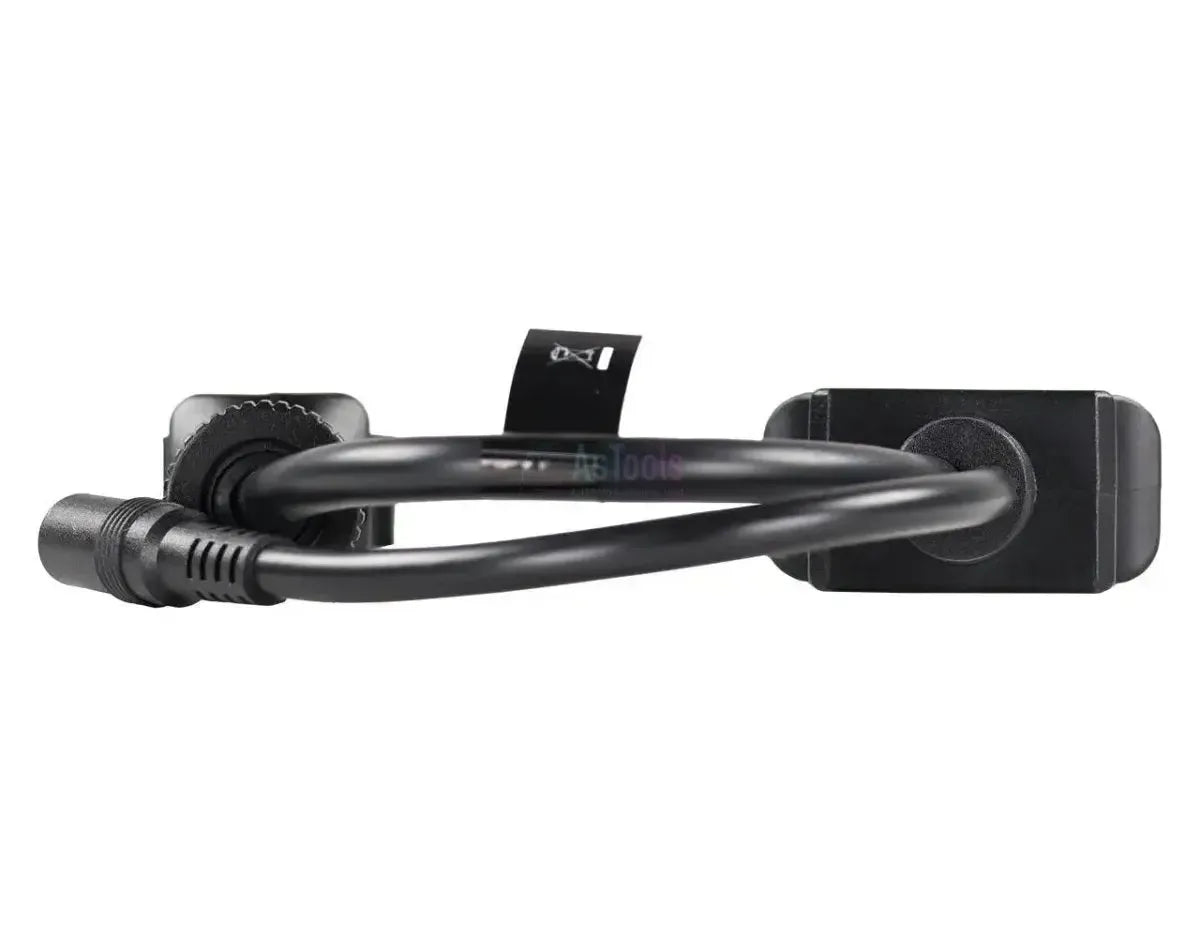

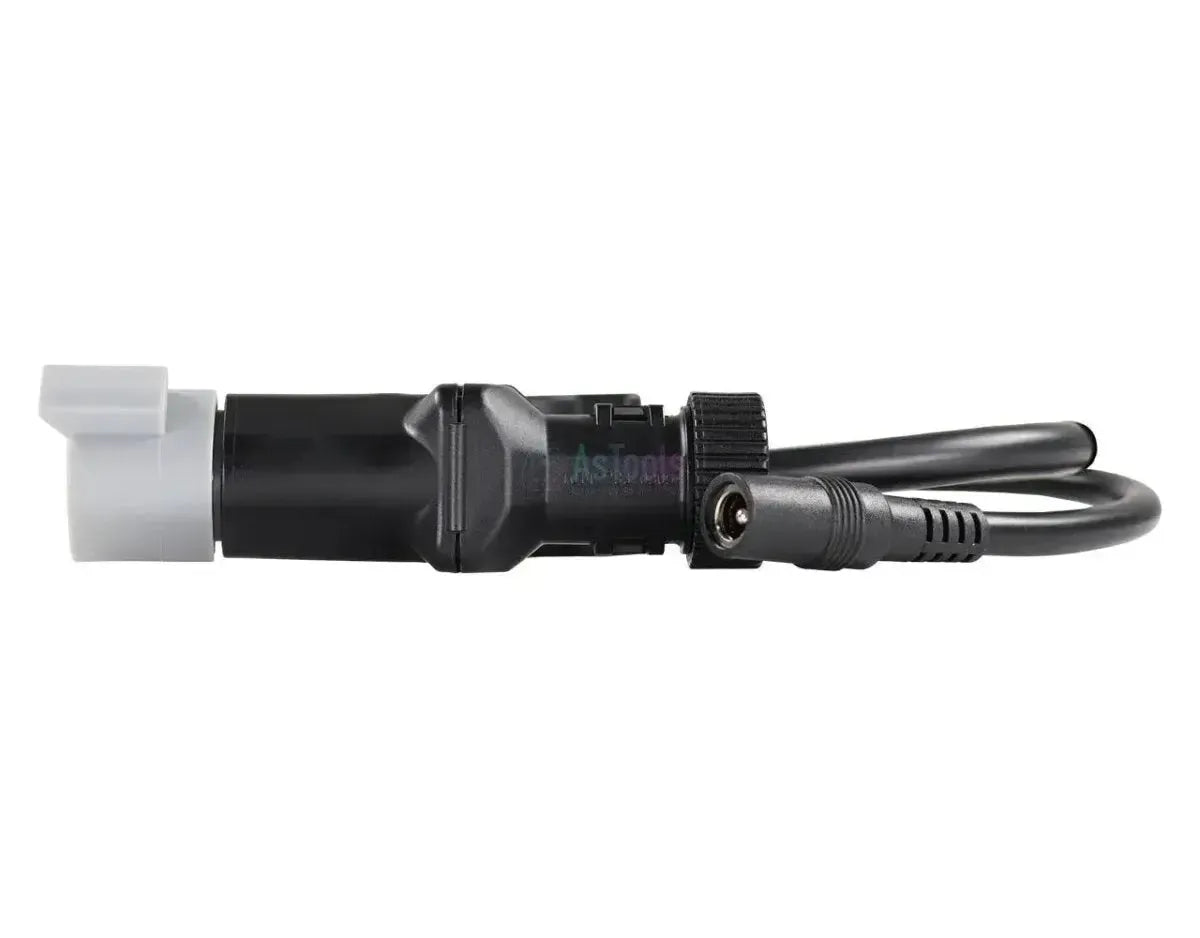

Die Jaltest JDC557A9 verbindet den 3-poligen Diagnoseanschluss von Hyster- und Yale-Staplern mit dem 16-poligen OBD2-Eingang Ihres Jaltest-Diagnosekabels. Der Maschinenstecker ist rund, mit einem schwarzen Riffelring über einem grauen Kontakteinsatz mit drei Positionen (eine blau markierte runde, eine kleine runde und eine quadratische) und einem schwarzen Sicherungsclip an der Oberseite. Hinter der OBD2-Kupplung teilt sich das Kabel in zwei Zweige; neben dem 3-poligen Maschinenstecker verläuft ein dünneres Kabel zu einer runden schwarzen Kupplung mit gewinkelter Kabeleinführung.

Hyster und Yale gehören zur selben Herstellergruppe und nutzen dieselbe Elektronik, daher bedient ein Kabel beide Marken. Bei den Verbrennungsstaplern erreichen Sie den Maschinencomputer VSM, das Bedienmodul HLM und die Motorsteuerung EDC Yanmar; bei den elektrischen XN-Serien den Maschinencomputer MC, die Leistungsmodule LMC und RMC, die Hydrauliksteuerung HPC und E-HYDRAULICS sowie das Display DCU. Das Kabel funktioniert ausschließlich mit der Jaltest Link V9, der Zahl 9 hinter der Referenz, und gehört zu Jaltest MHE.

PLUSPUNKTE

✔Ein Kabel für zwei Marken: Hyster und Yale verwenden denselben 3-poligen Anschluss.

✔Erreicht bei den Verbrennungsstaplern den Maschinencomputer VSM und das Bedienmodul HLM.

✔Bei den elektrischen XN-Serien zusätzlich die Leistungsmodule LMC und RMC, die Hydrauliksteuerung HPC und das Display DCU.

✔Ermöglicht Zugriff auf die Wartungsdaten des Staplers, mit Servicebericht.

HINWEISE

✕Funktioniert ausschließlich mit der Jaltest Link V9; mit einem Link V8.1 kommt keine Verbindung zustande.

✕Nicht jedes Steuergerät liefert alles; bei den FT-Verbrennungsstaplern beschränkt es sich auf Fehlercodes und ECU-Daten, die elektrischen Serien liefern zusätzlich Messwerte und Wartungsdaten.

✕Die Motorsteuerung EDC Yanmar wird je Modell separat angegeben und ist nicht auf jedem Stapler vorhanden.

✕Nur für den runden 3-poligen Hyster- und Yale-Anschluss; andere Staplermarken verwenden einen eigenen Stecker.

Anwendungen und Funktionen

Über diese Verbindung greifen Sie mit der Jaltest-Software auf die Steuergeräte des Staplers zu. Welche Systeme vorhanden sind, unterscheidet sich stark je nach Antrieb. Die Verbrennungsstapler haben eine Motorsteuerung, die elektrischen XN-Serien stattdessen Leistungsmodule für Fahrantrieb und Hubwerk.

Steuergeräte, auf die Sie zugreifen können

VSM: Maschinencomputer Verbrennungsstapler.
HLM: Bedienmodul Verbrennungsstapler.
MC: Maschinencomputer XN-Serie.
LMC und RMC: Leistungsmodule Fahrantrieb und Heben.
HPC und E-HYDRAULICS: Hub- und Kippsteuerung.
DCU: Display Elektrostapler.
EDC Yanmar: Motorsteuerung Dieselausführungen.

Was Sie tun können

Fehlercodes: Auslesen und Löschen je Steuergerät.
Messwerte: Anzeige als Zahlen und Diagramm.
Wartung: Intervalle und Serviceprotokoll.
Zusätzliche Aktionen: Soweit Jaltest sie anbietet.

So verwenden Sie es

Stecker finden: Suchen Sie den 3-poligen Anschluss am Fahrerplatz.
Anschließen: Stecken Sie die JDC557A9 in den Anschluss.
Link verbinden: Verbinden Sie die OBD2-Seite mit dem Diagnosekabel der Link V9.
Zündung ein: Schalten Sie die Zündung des Flurförderzeugs ein.
Auslesen: Wählen Sie in Jaltest MHE Hyster oder Yale und die Serie.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der Stecker, nicht das Modell. Das Kabel passt an jeden Hyster- oder Yale-Stapler mit der runden 3-poligen Diagnosebuchse am Fahrerplatz. Nachfolgend sind die Serien der Jaltest MHE-Abdeckung aufgeführt.

Hyster:

H-Serie Verbrennungsgabelstapler: H1.6FT bis einschließlich H16XM-12EC.
S-Serie Verbrennungsgabelstapler: S2.0FT bis einschließlich S120FT.
E-Serie Elektrogabelstapler: E1.6XN bis einschließlich E80XN-120XN.

Yale:

GDP- und GLP-Serie: GDP16VX bis einschließlich GLP190VX.
GC- und GLC-Serie: GC30VX bis einschließlich GLC155VX.
ERC- und ERP-Serie: Elektrogabelstapler.

💡

Gut zu wissen: Der 3-polige Anschluss befindet sich im Fahrerhaus am Fahrerplatz und ist am schwarzen Riffelring mit grauem Kontakteinsatz zu erkennen. Prüfen Sie dies vor der Bestellung direkt am Stapler.

Lieferumfang

1x Jaltest (JDC557A9) | Hyster/Yale 3-polig OBD – 16-polig OBD2 Adapterkabel | Hebe- & Hubgeräte

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke: Jaltest
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart: Adapterkabel
An welchen Fahrzeugen oder Maschinen Sie das Kabel einsetzen können. So sehen Sie schnell, ob es zu Ihrem Werkstattalltag passt.Fahrzeugarten: Innerbetrieblicher Transport

Geeignet für

Mit welcher Marke von Diagnosegeräten das Kabel funktioniert. Ein Kabel einer Marke passt meist nicht an Testern anderer Marken.Passendes Diagnosegerät: Jaltest
An welche Version der Jaltest Link Schnittstelle das Kabel passt. Einige Kabel funktionieren nur mit der neuesten V9.Jaltest Link Version: Link V9
Welches Jaltest-Modul Sie für die Verwendung des Kabels benötigen. Ohne die passende Lizenz funktioniert das Kabel nicht.Jaltest-Softwaremodul: MHE Innerbetrieblicher

Anschlüsse

Der Stecker auf der Seite Ihres Diagnosegeräts oder Ihrer Schnittstelle. Meist ein 16-poliger OBD2-Stecker.Anschluss Geräteseite: 16-polig OBD2

Maße und Gewicht

Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei schwer zugänglicher Buchse.Kabellänge: 30 cm
Referenznummer: JDC557A9

Weitere Spezifikationen

Anwendung: Hyster- und Yale-Gabelstapler und Lagerfahrzeuge
Anschluss Maschinenseite: 3-polig OBD (rund), plus ein zweiter Zweig mit einer runden Kupplung
Steuergeräte: VSM, HLM, MC, LMC, RMC, HPC, E-HYDRAULICS, DCU und EDC Yanmar
Jaltest-Modul: Jaltest MHE (Flurförderzeuge und Hebezeuge)
Zur Verwendung erforderlich: Jaltest Link V9 mit Lizenz für Jaltest MHE
