Jaltest | SKU: JDC541A

Jaltest (JDC541A) | Hidromek 16-poliger OBD – 16-poliger OBD2 Adapterkabel | Geländefahrzeug und Baumaschine

Name: Jaltest (JDC541A) | Hidromek 16-poliger OBD – 16-poliger OBD2 Adapterkabel | Geländefahrzeug und Baumaschine
Brand: Jaltest
SKU: JDC541A
Price: 197.95 EUR
Availability: InStock

€197,95 inkl.

€163,60 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

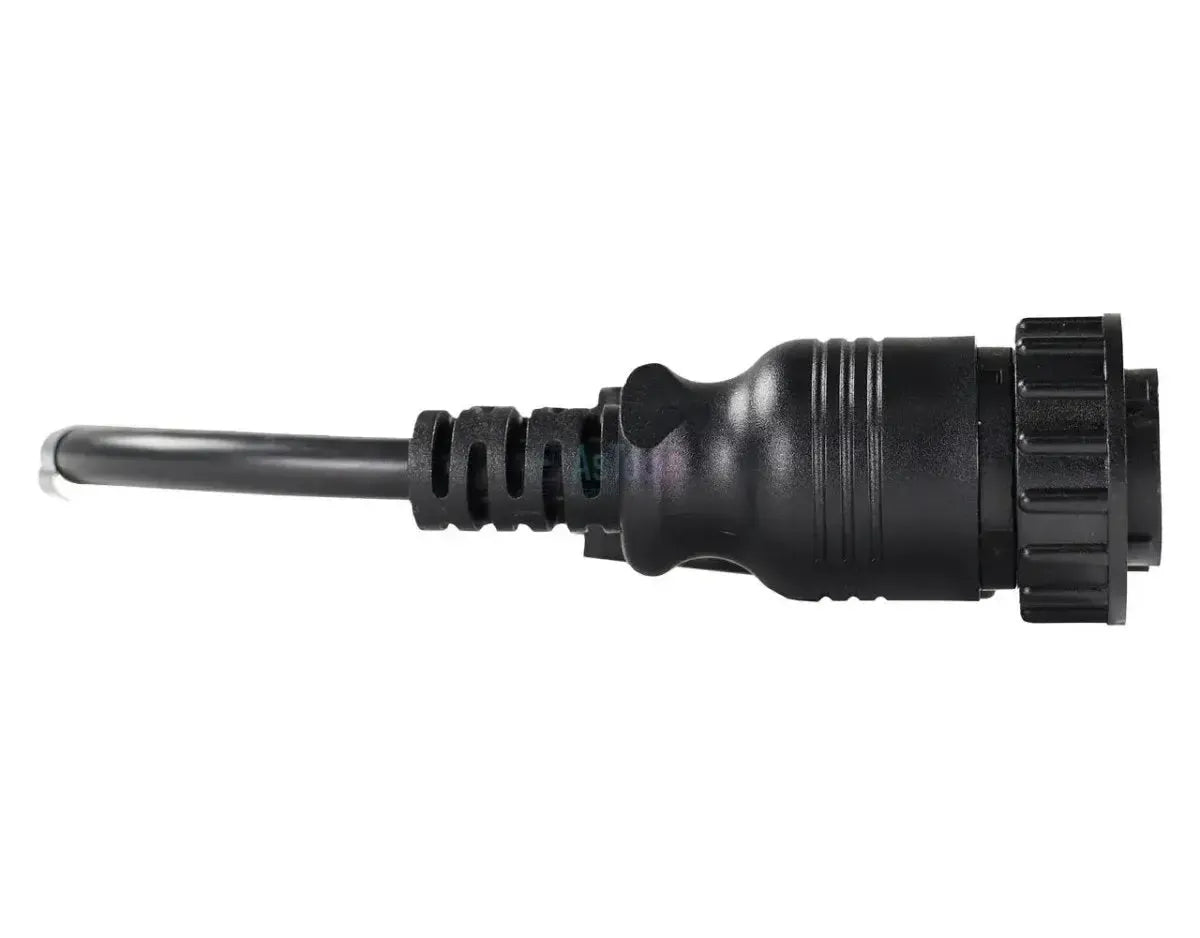

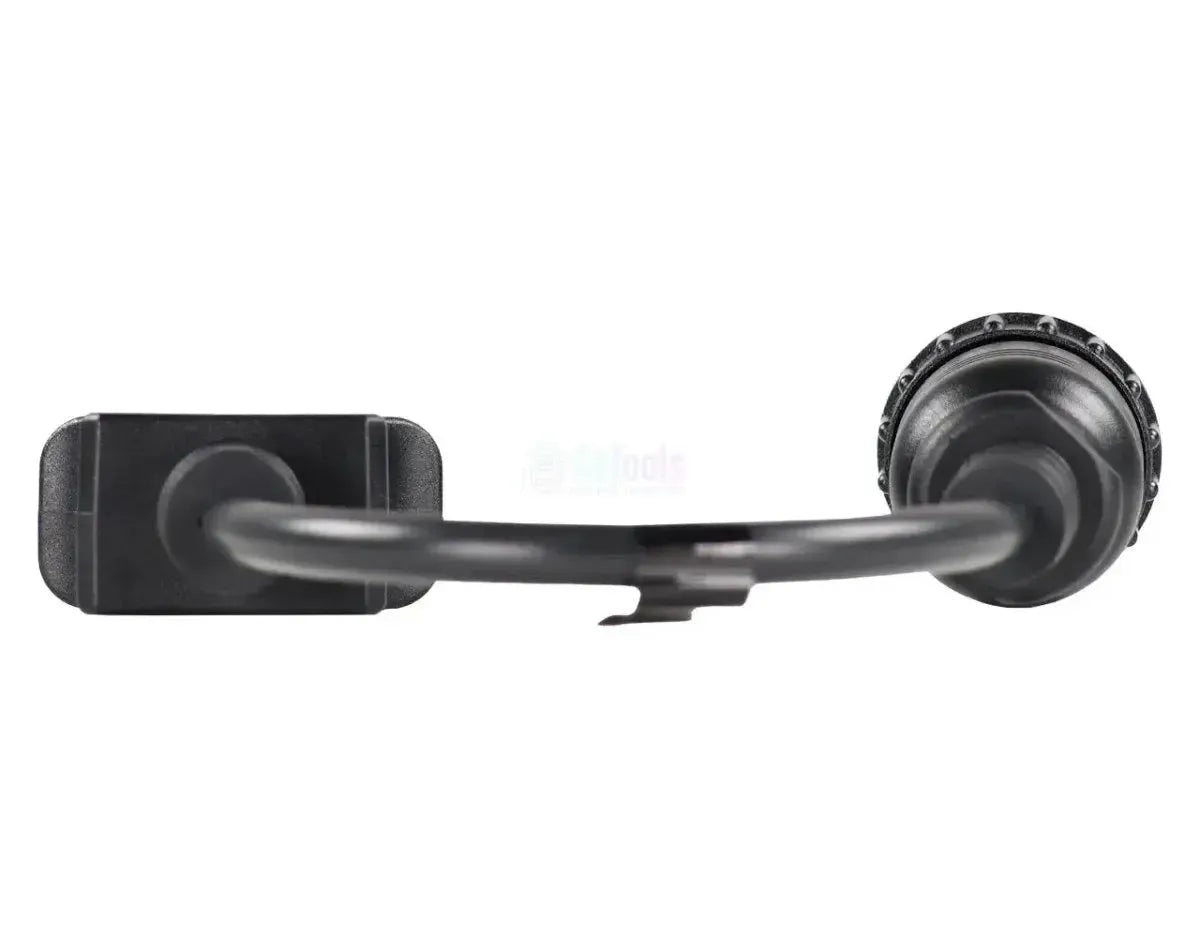

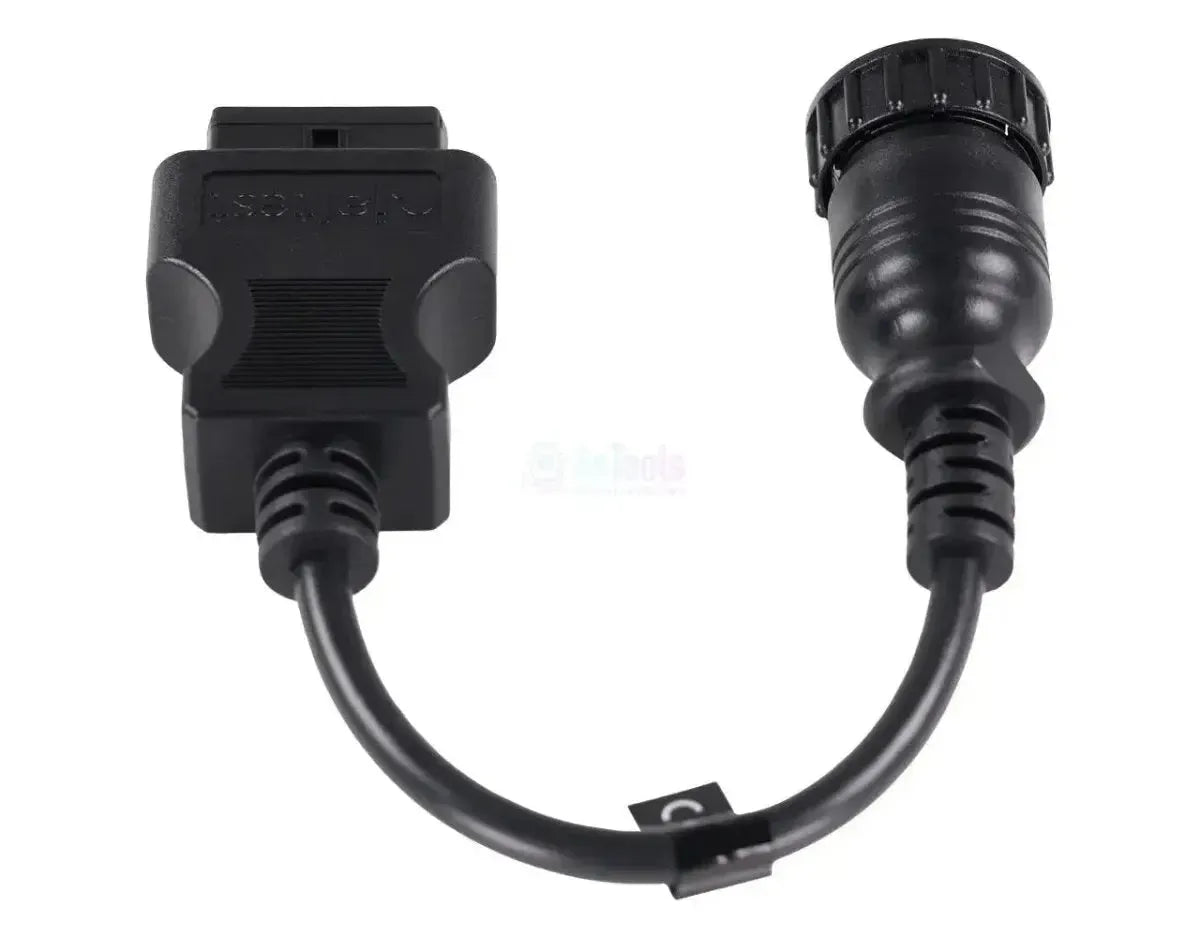

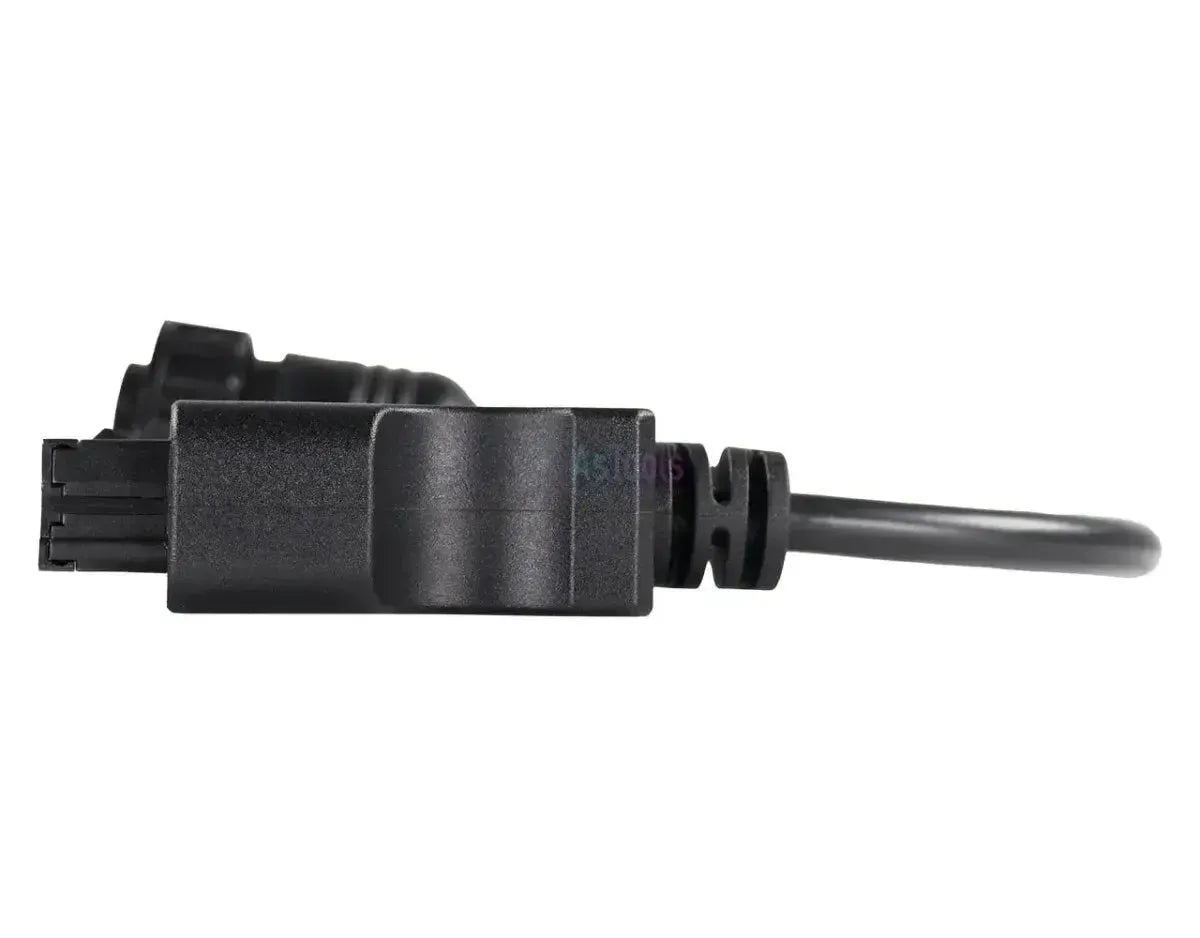

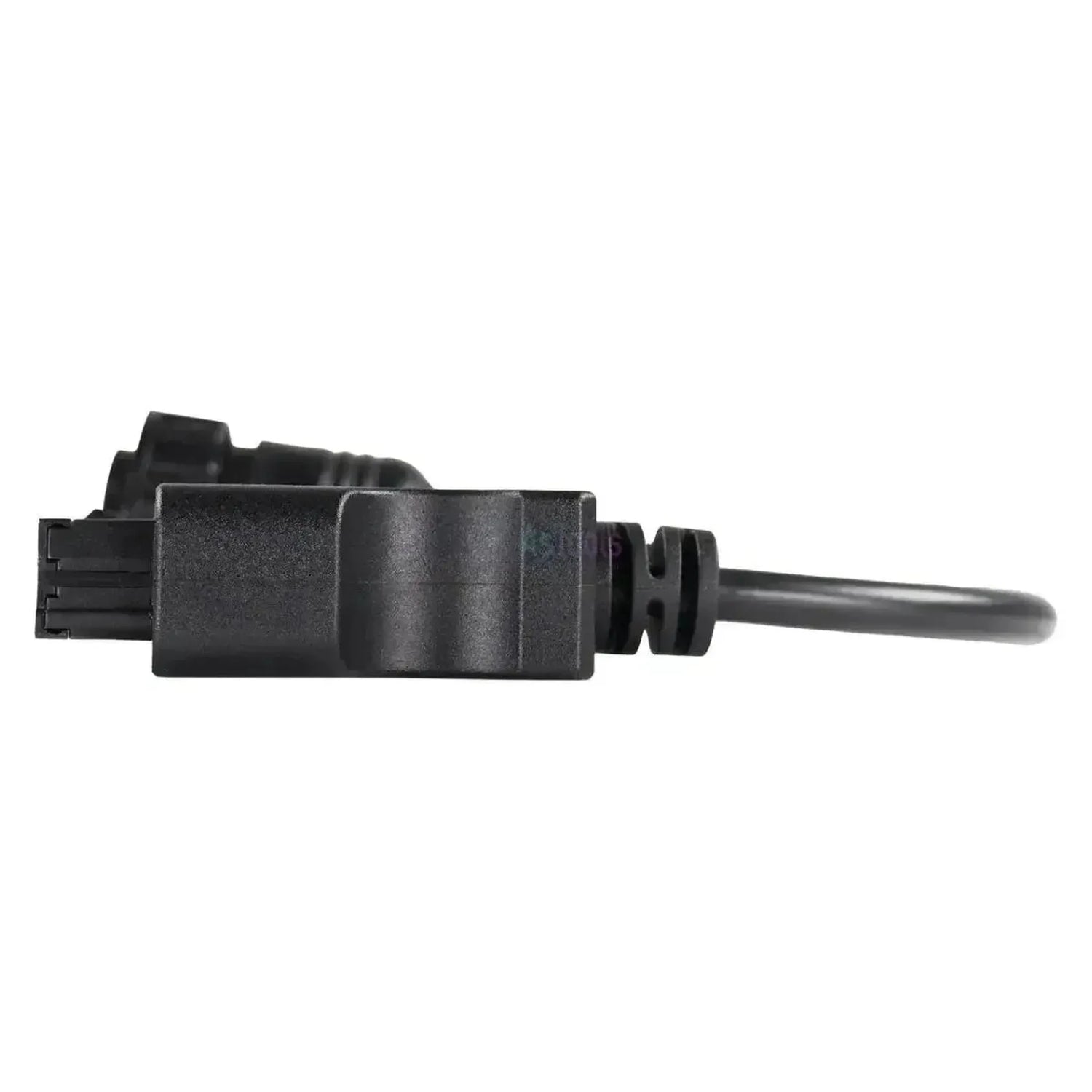

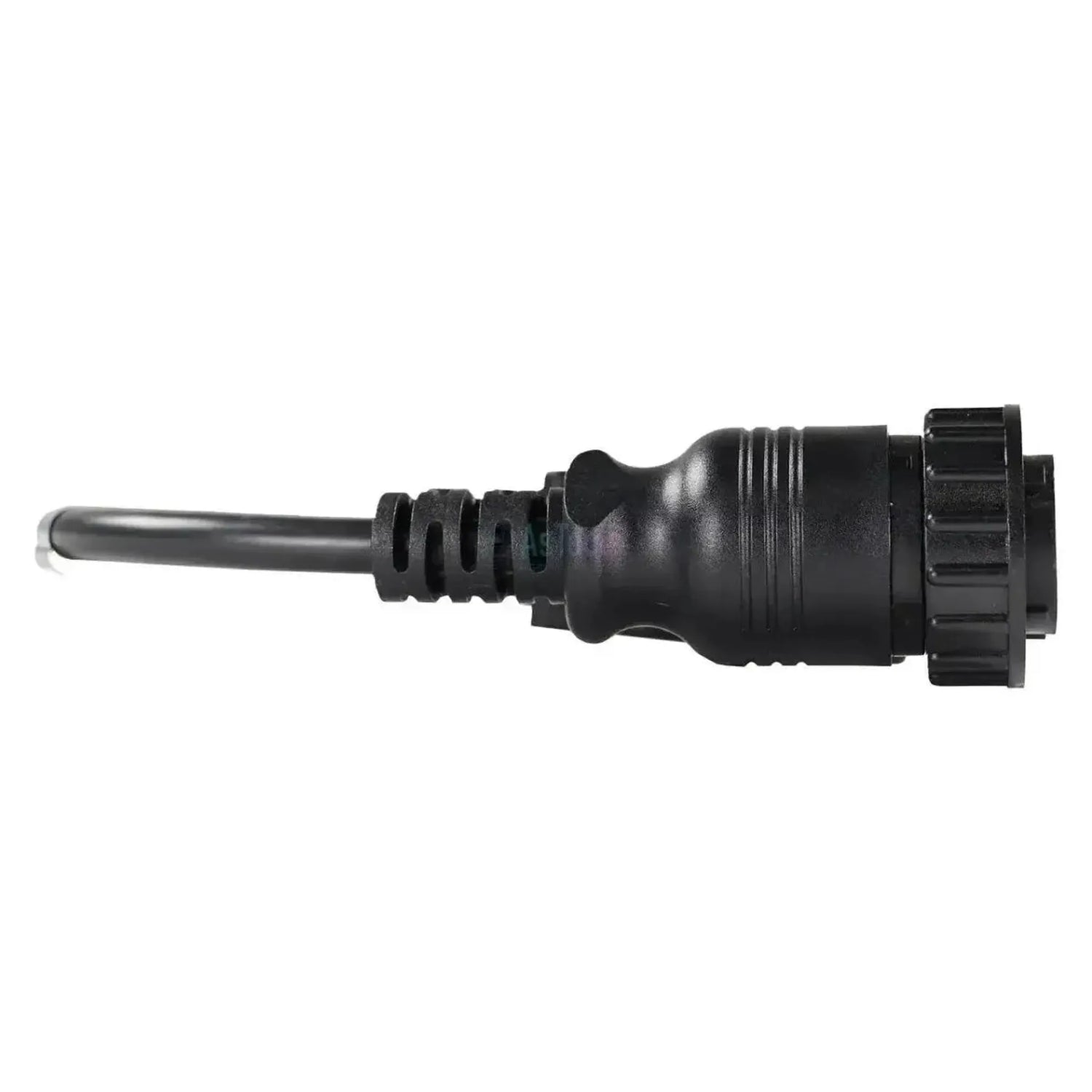

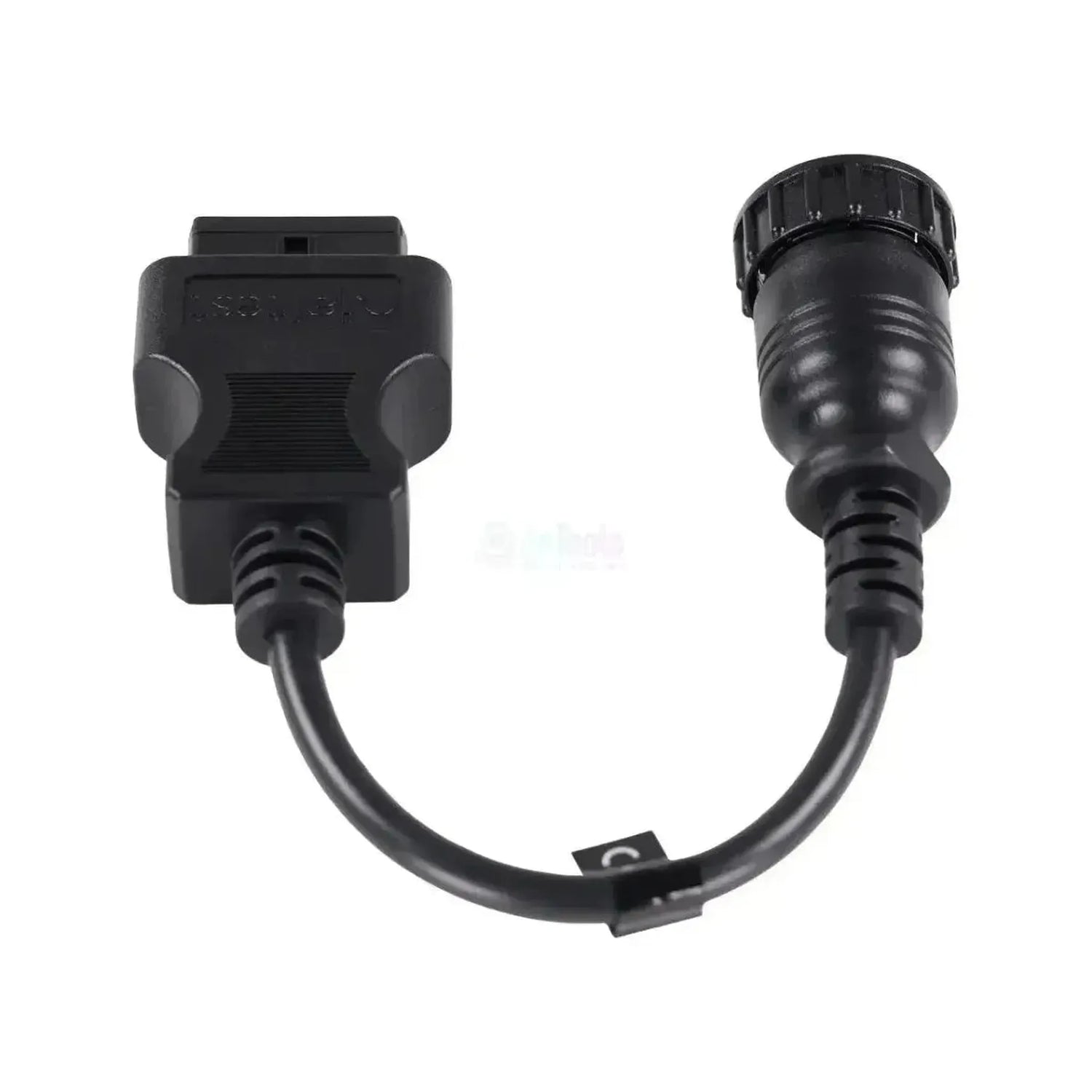

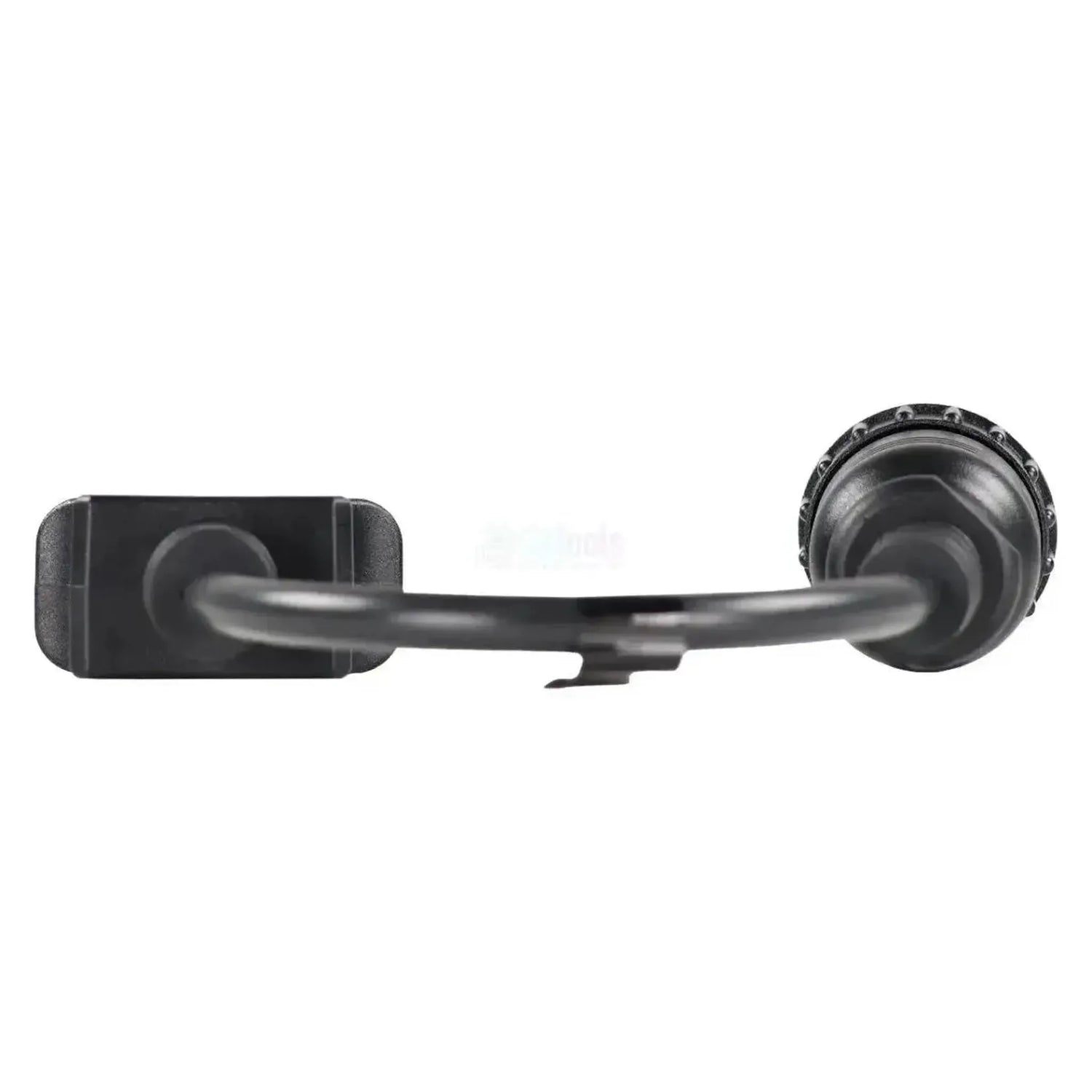

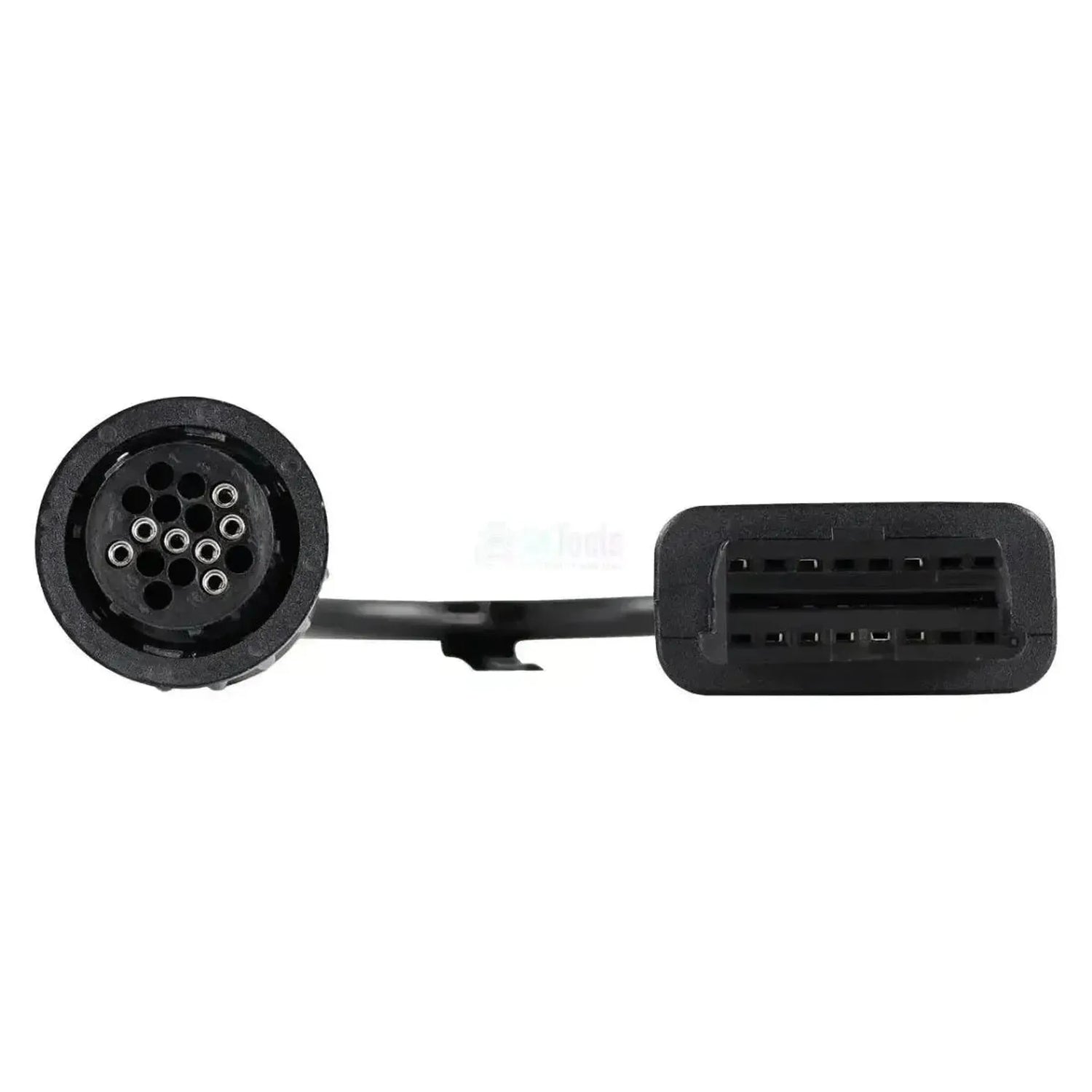

Die Jaltest JDC541A verbindet die herstellereigene Diagnoseschnittstelle von Hidromek-Erdbaumaschinen mit dem 16-poligen OBD2-Eingang Ihres Jaltest-Diagnosekabels. Auf der Maschinenseite befindet sich ein runder schwarzer Stecker mit einem geriffelten Verriegelungsring; im Kontaktträger sind sechzehn Positionen vorhanden, von denen auf dem Produktfoto sieben mit Kontaktbuchsen belegt sind. Das Kabel misst 28 bis 30 cm.

Hinter dieser Schnittstelle liegen die Steuergeräte des Isuzu-Antriebsstrangs: die Common-Rail-Motorsteuerung 4HK1/4JJ1 in der CAN- und der K-Line-Ausführung sowie bei Maschinen mit SCR das Nachbehandlungssystem AdBlue/DEF. Bei der CAN-Ausführung stehen zusätzliche Aktionen zur Verfügung, bei K-Line nicht. Das Kabel funktioniert mit dem Jaltest Link V8.1 und V9 und fällt unter Jaltest OHW.

PLUSPUNKTE

✔Ermöglicht Zugriff auf die Common-Rail-Motorsteuerung Isuzu 4HK1/4JJ1, sowohl in der CAN- als auch in der K-Line-Ausführung.

✔Erreicht auch das Isuzu-Nachbehandlungssystem AdBlue/DEF, mit Fehlercodes, Messwerten und Wartungsdaten.

✔Funktioniert sowohl mit der Jaltest Link V8.1 als auch mit der V9, auch nach dem Wechsel auf die neuere Schnittstelle.

✔Funktioniert über die gesamte HMK-Reihe, von den Baggern der 100er-Serie bis zu den Radladern und Graedern der 600er-Serie.

HINWEISE

✕Die Abdeckung für Hidromek beschränkt sich auf Motor und Nachbehandlung; ein Maschinencomputer oder eine Hydrauliksteuerung ist nicht enthalten.

✕Zusätzliche Aktionen gibt es nur bei der CAN-Version der Motorsteuerung, nicht bei der K-Line-Version.

✕Ähnelt dem Volvo-Kabel JDC509A, hat jedoch Kontaktbuchsen, während das JDC509A Stifte hat; sie passen nicht auf dieselbe Maschine.

✕Das Baujahr sagt nichts über die Schnittstelle aus; allein der Stecker an der Maschine ist maßgeblich.

Anwendungen und Funktionen

Über diese Verbindung greifen Sie mit der Jaltest-Software auf die Steuergeräte der Maschine zu. Welche Systeme vorhanden sind, hängt von der Serie und Ausführung ab.

Steuergeräte, auf die Sie zugreifen können

Isuzu 4HK1, 4JJ1 (CAN): Motorsteuerung, mit Aktionen.
Isuzu 4HK1 (K-Line): Motorsteuerung über K-Line.
AdBlue/DEF Isuzu: Nachbehandlung bei SCR.

Was Sie tun können

Fehlercodes: Auslesen und Löschen mit Beschreibung.
Messwerte: In Zahlen und als Diagramm.
Wartung: Intervalle und Servicebericht.
Zusätzliche Aktionen: Bei Isuzu über CAN.

So verwenden Sie ihn

Stecker finden: Suchen Sie den runden Anschluss an der Maschine.
Anschließen: Stecken Sie die JDC541A ein und ziehen Sie den Ring fest.
Link verbinden: Verbinden Sie die OBD2-Seite mit dem Jaltest-Diagnosekabel.
Zündung einschalten: Schalten Sie die Zündung ein, ohne den Motor zu starten.
Auslesen: Wählen Sie Hidromek und die Serie in Jaltest OHW.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist der Stecker, nicht das Modell. Das Kabel passt auf jede Hidromek-Maschine mit dem runden Diagnoseanschluss und dem Verriegelungsring. Die folgenden Serien sind in der Abdeckung von Jaltest OHW enthalten; welcher Stecker an Ihrer Maschine verbaut ist, prüfen Sie vor Ort.

Hidromek:

HMK 100 LC Series: Raupenbagger.
HMK 100 W Series: Mobilbagger.
HMK 200 LC Series: Raupenbagger.
HMK 200 W Series: Mobilbagger.
HMK 300 LC Series: Raupenbagger.
HMK 400 LC Series: Raupenbagger.
HMK 600 Series: Radlader.
HMK 600 MG Series: Grader.

💡

Wichtig zu wissen: Hidromek verwendet eine eigene runde Diagnoseschnittstelle mit Verriegelungsring, nicht den flachen 16-poligen Stecker eines Pkw. Im Kontaktträger dieses Kabels befinden sich Kontaktbuchsen; das Volvo-Kabel JDC509A ähnelt ihm, hat jedoch Stifte. Prüfen Sie an der Maschine, welcher Stecker verbaut ist, bevor Sie bestellen.

Lieferumfang

1x Jaltest (JDC541A) | Hidromek 16-polig OBD – 16-polig OBD2 Adapterkabel | Gelände- und Baumaschinen

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels. Jaltest-Kabel funktionieren mit der Diagnoseausrüstung von Jaltest.Marke: Jaltest (Cojali)
Um welche Art von Kabel es sich handelt. Ein Diagnosekabel verbindet mit dem Diagnosestecker, ein Messkabel misst ein einzelnes Bauteil.Kabeltyp: Adapterkabel
Zu welchem Softwarepaket von Jaltest das Kabel gehört. Für die Nutzung des Kabels benötigen Sie eine Lizenz für dieses Modul.Jaltest-Softwaremodul: OHW Bau- und Geländemaschinen
Für welche Fahrzeuge oder Maschinen das Kabel gedacht ist. So erkennen Sie schnell, ob es zu den Fahrzeugen in Ihrer Werkstatt passt.Fahrzeugarten: Bau- und Geländemaschine

Anschlüsse

Zu welcher Version der Jaltest Link Diagnoseschnittstelle das Kabel passt. Nicht jedes Kabel funktioniert mit jeder Version.Passende Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Der Stecker auf der Seite des Diagnosegeräts. Er muss zu Ihrer Schnittstelle oder Ihrem Diagnosekabel passen.Anschluss Schnittstellenseite: 16-polig OBD2
Der Stecker auf der Seite des Fahrzeugs, des Motors oder der Maschine. Er muss zum Diagnosestecker oder Bauteil passen.Anschluss Fahrzeugseite: 16-poliger OBD
Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei der Arbeit.Kabellänge: 28 bis 30 cm

Diagnosefunktionen

Ob Sie Fehlercodes nicht nur auslesen, sondern auch löschen können. Bei manchen Systemen ist nur das Auslesen möglich.Fehlercodes löschen: Ja
Ob Sie die aktuellen Sensorwerte bei laufendem Fahrzeug anzeigen können. Hilfreich bei der Fehlersuche.Messwerte live anzeigen: Ja
Ob Sie sehen können, wann die nächste Wartung fällig ist. Hilfreich für die Planung von Werkstattterminen.Wartungsdaten anzeigen: Ja
