Jaltest | SKU: JDC547A

Jaltest (JDC547A) | Doosan (DL03) 6-poliges OBD – 16-poliges OBD2 Adapterkabel | Verbrennungsmotor

Name: Jaltest (JDC547A) | Doosan (DL03) 6-poliges OBD – 16-poliges OBD2 Adapterkabel | Verbrennungsmotor
Brand: Jaltest
SKU: JDC547A
Price: 103.95 EUR
Availability: InStock

€103,95 inkl.

€85,91 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

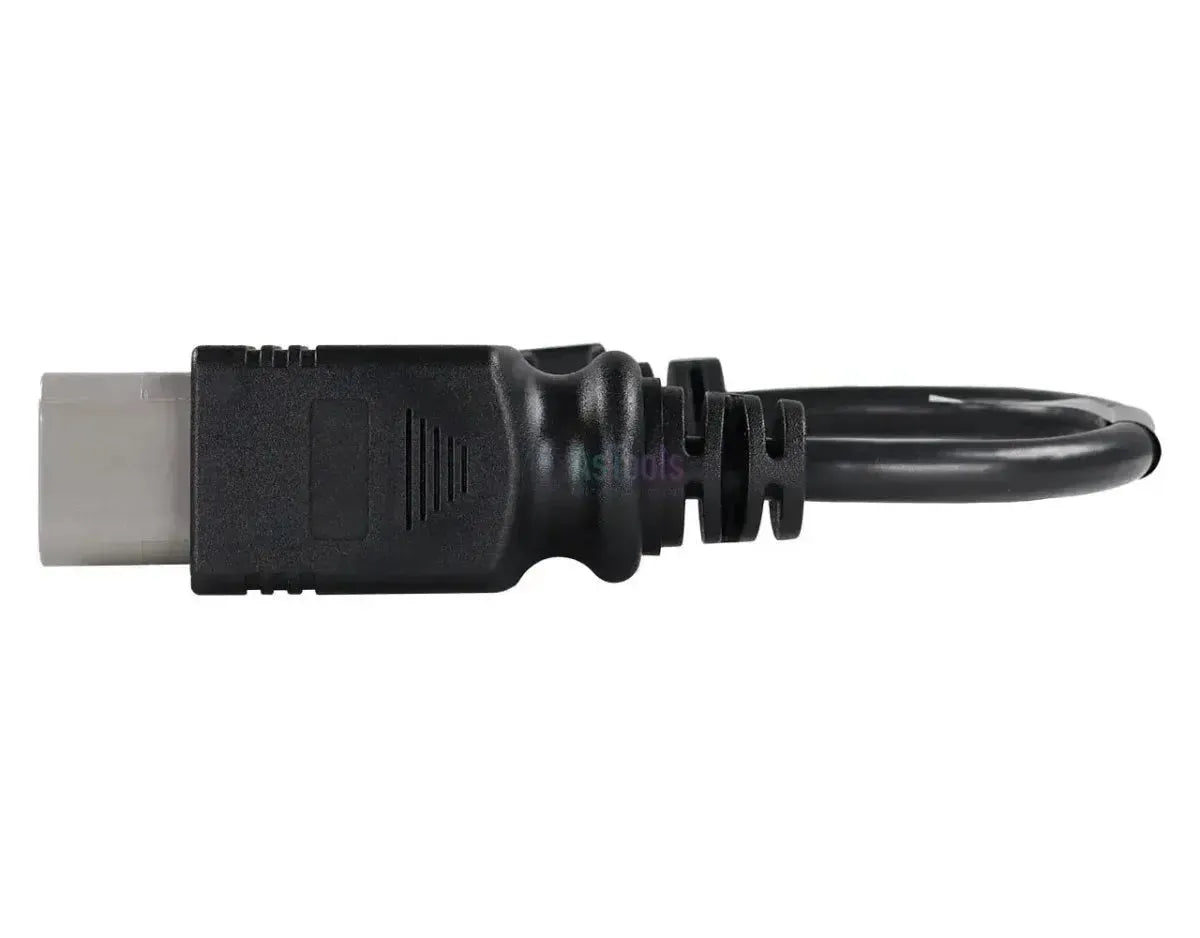

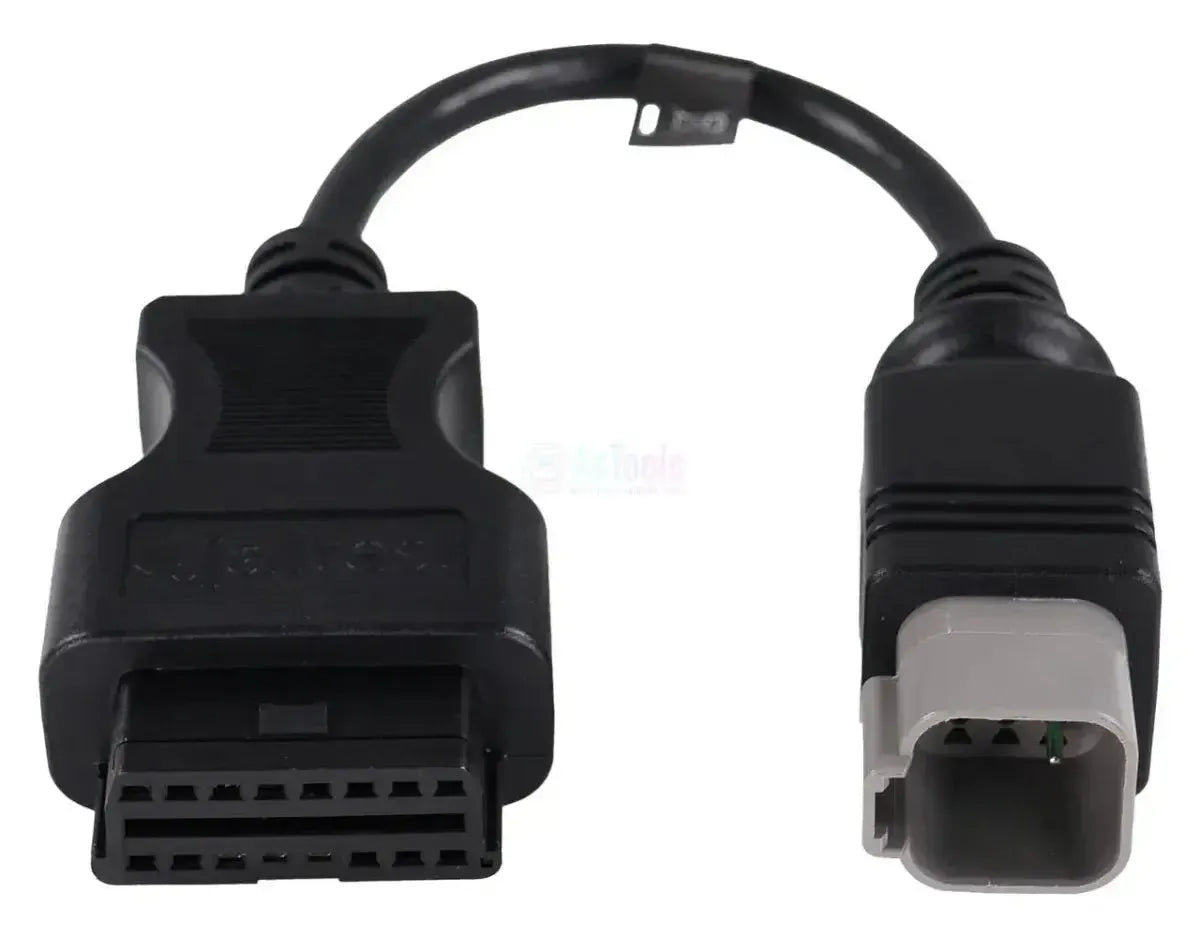

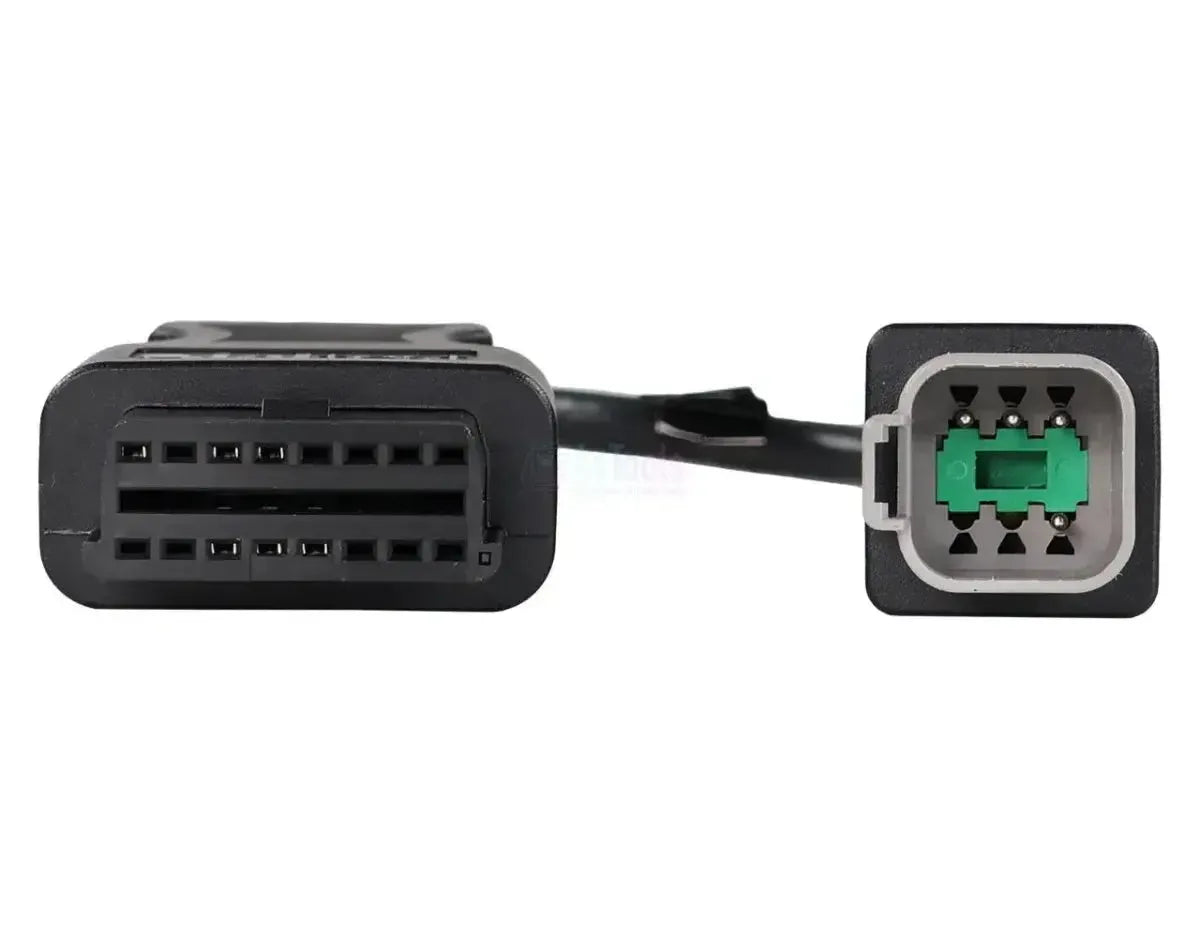

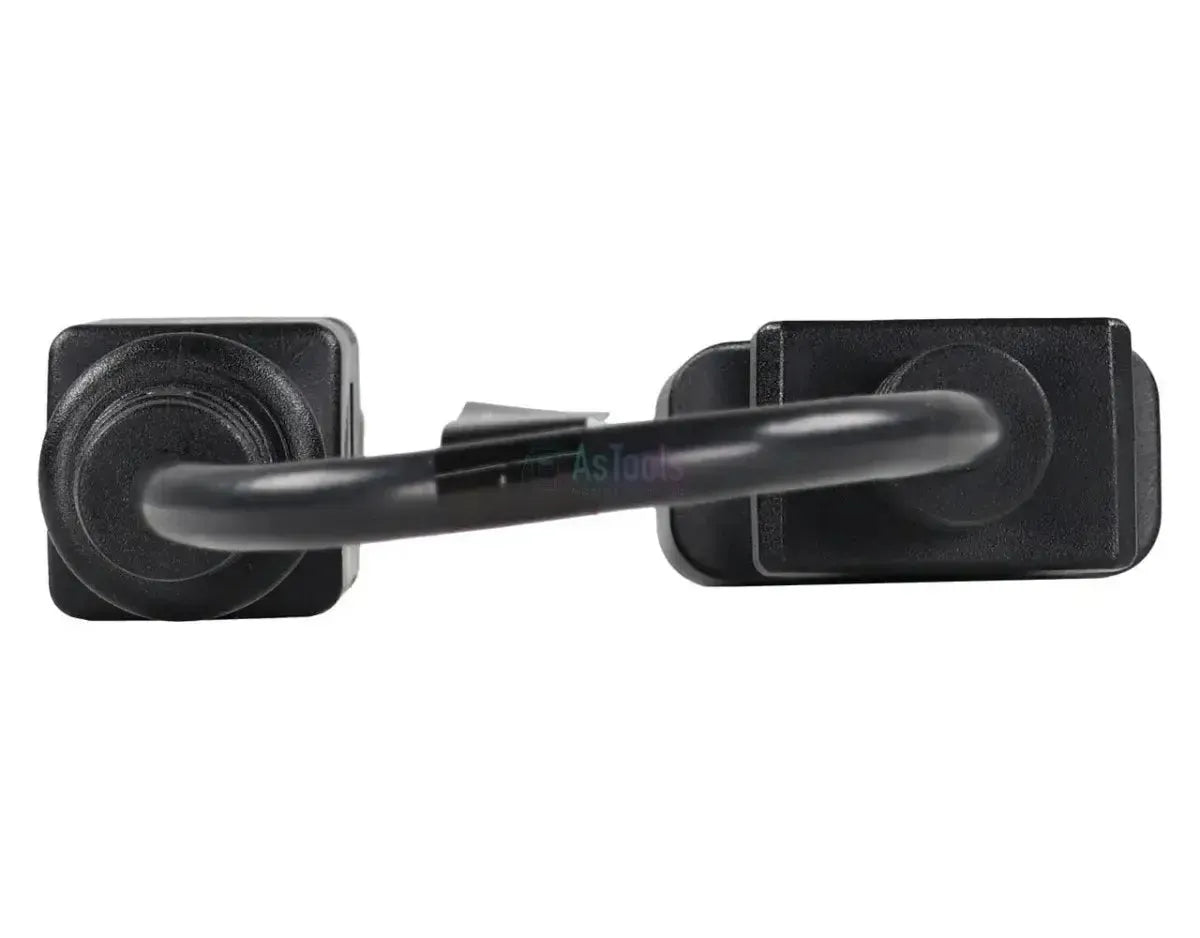

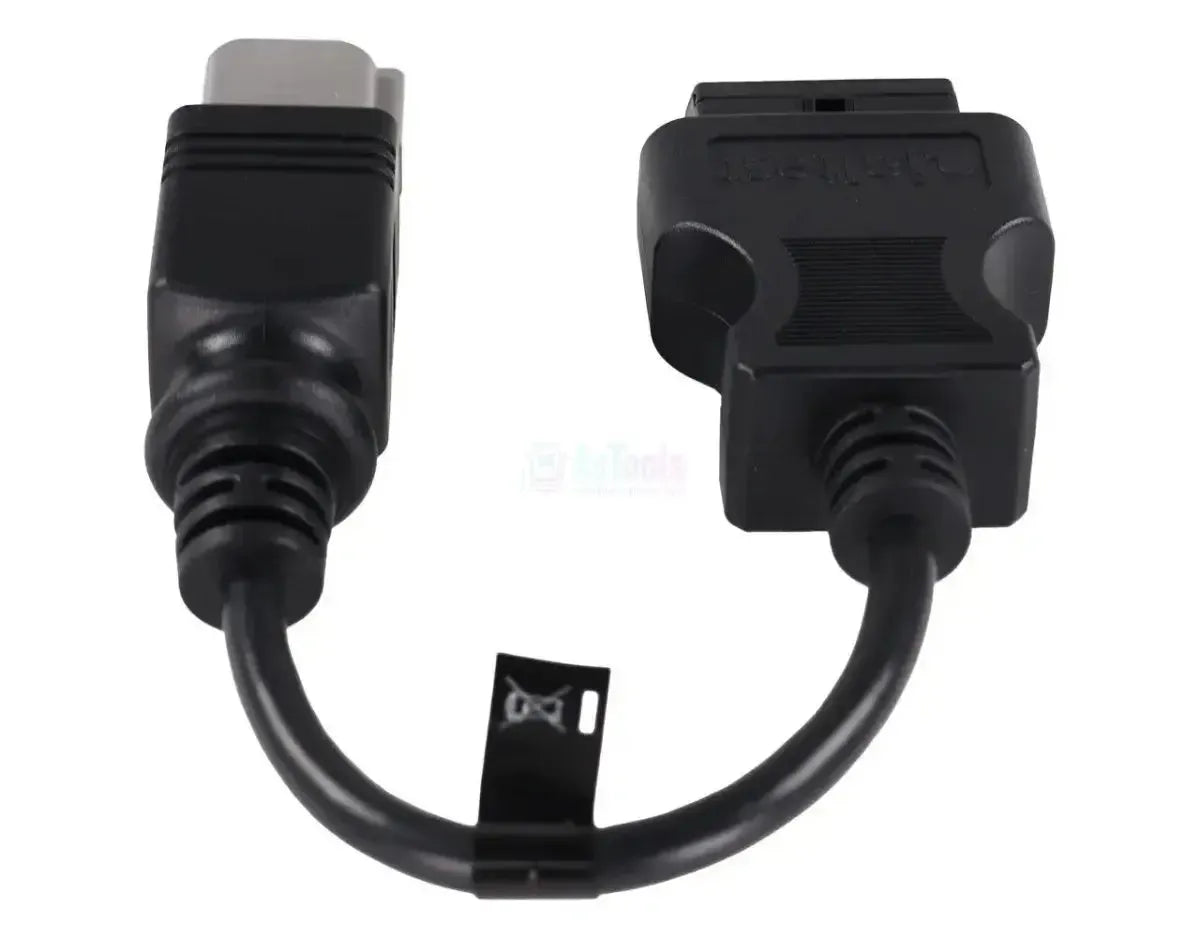

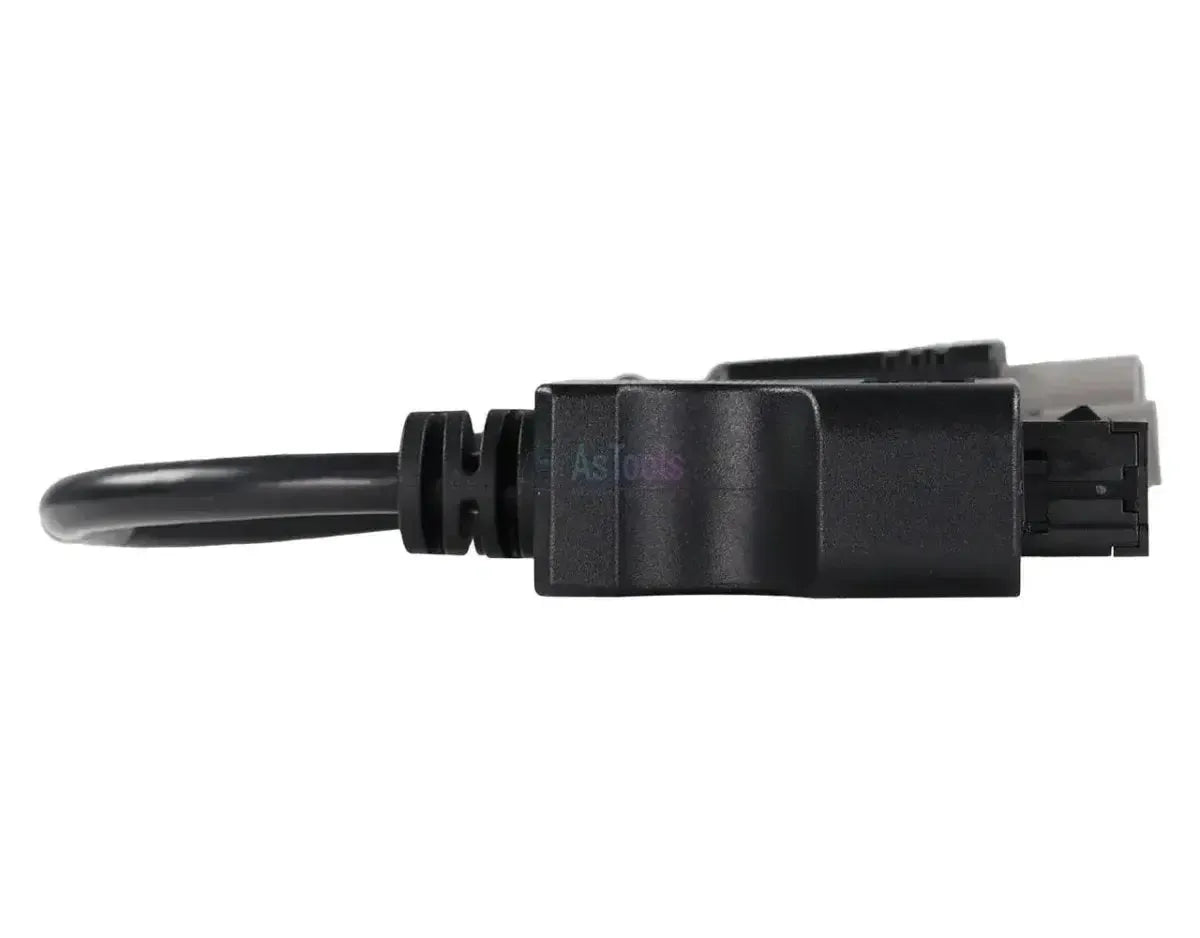

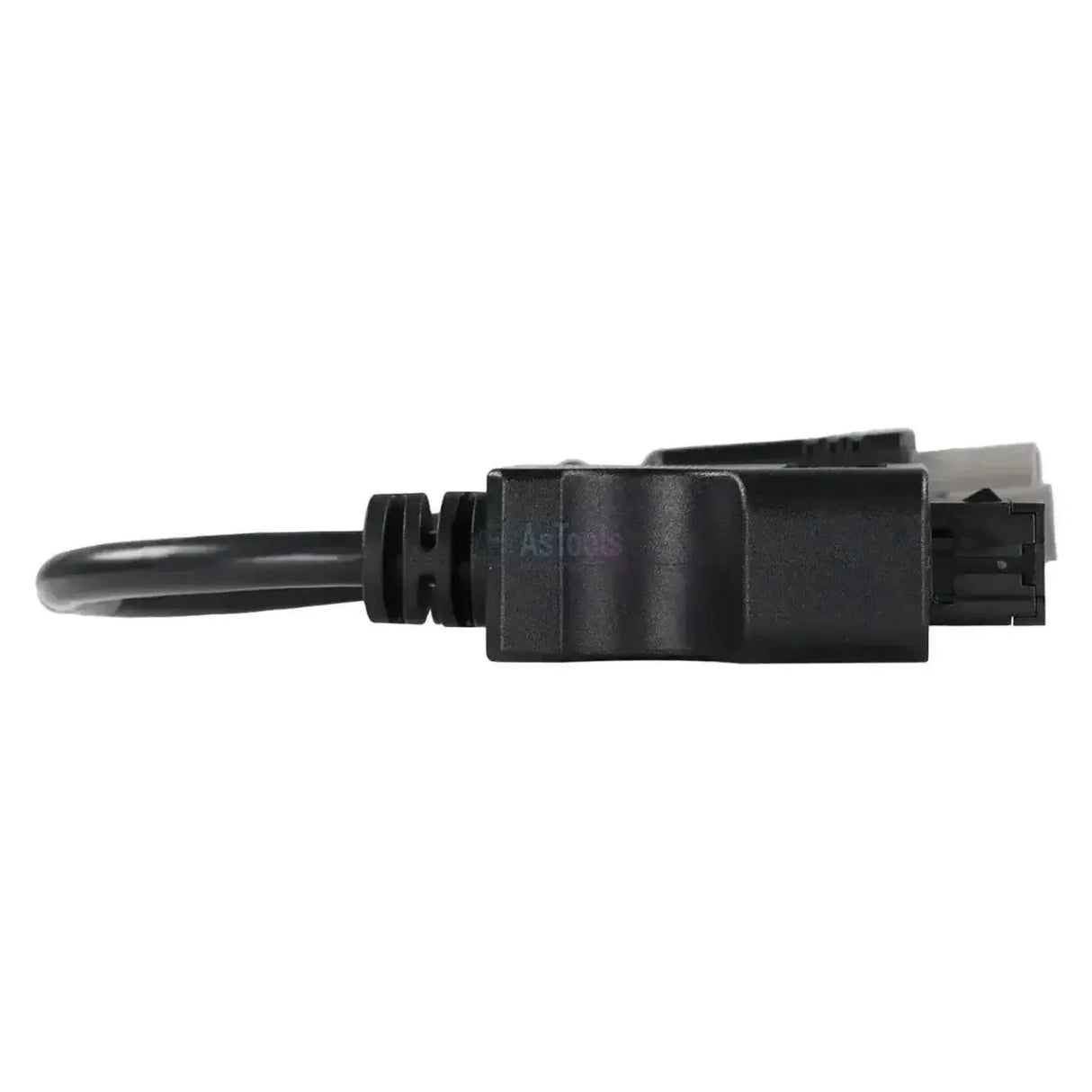

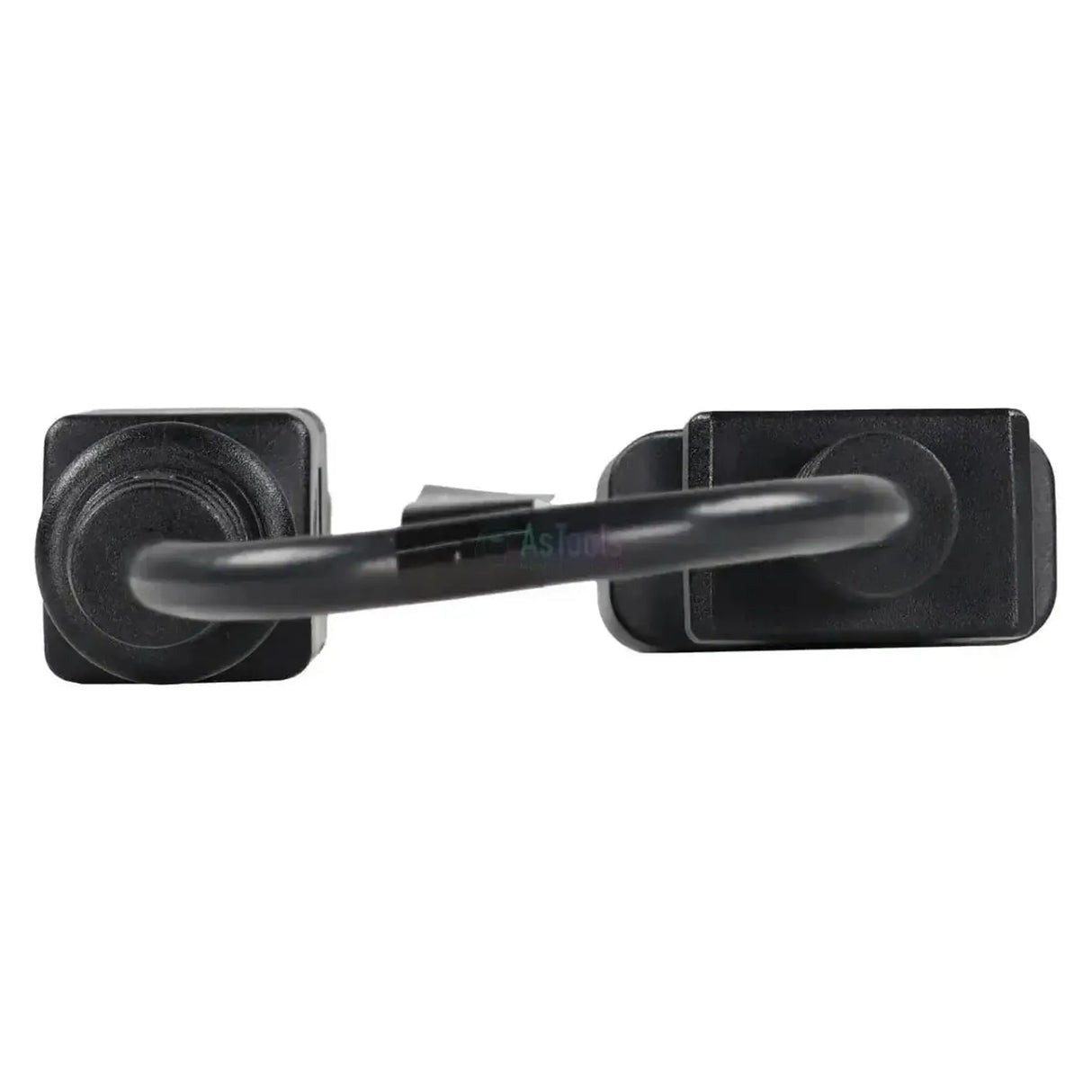

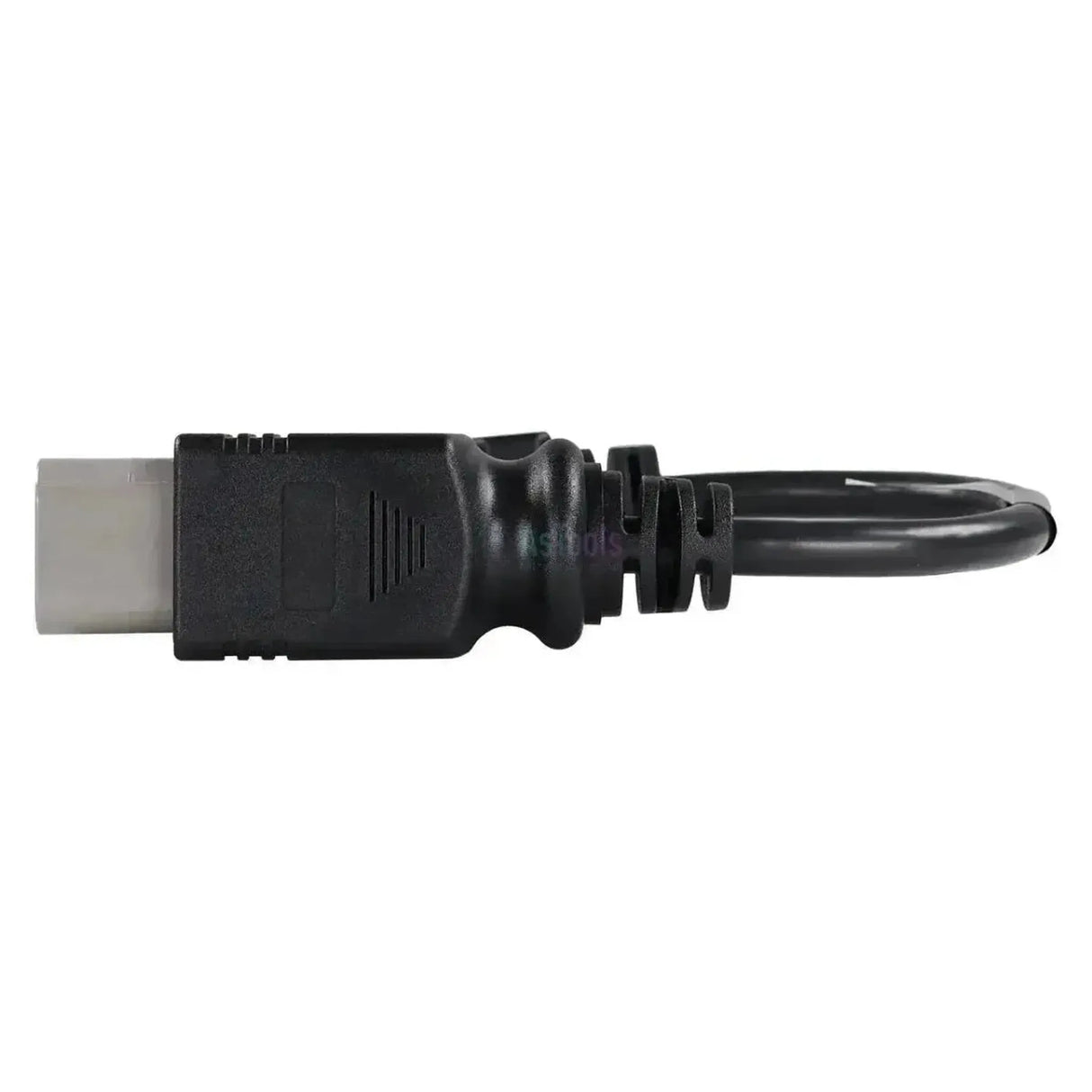

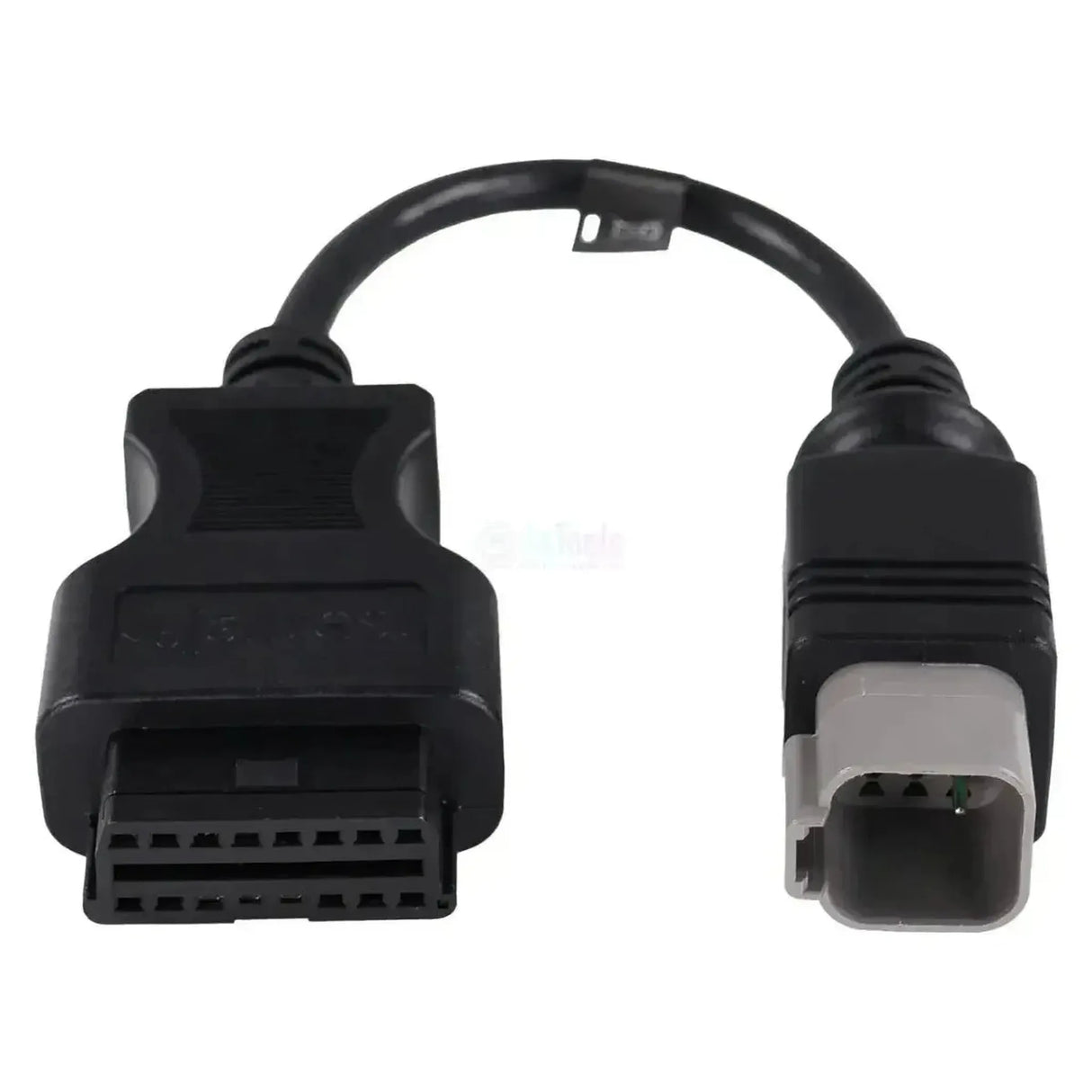

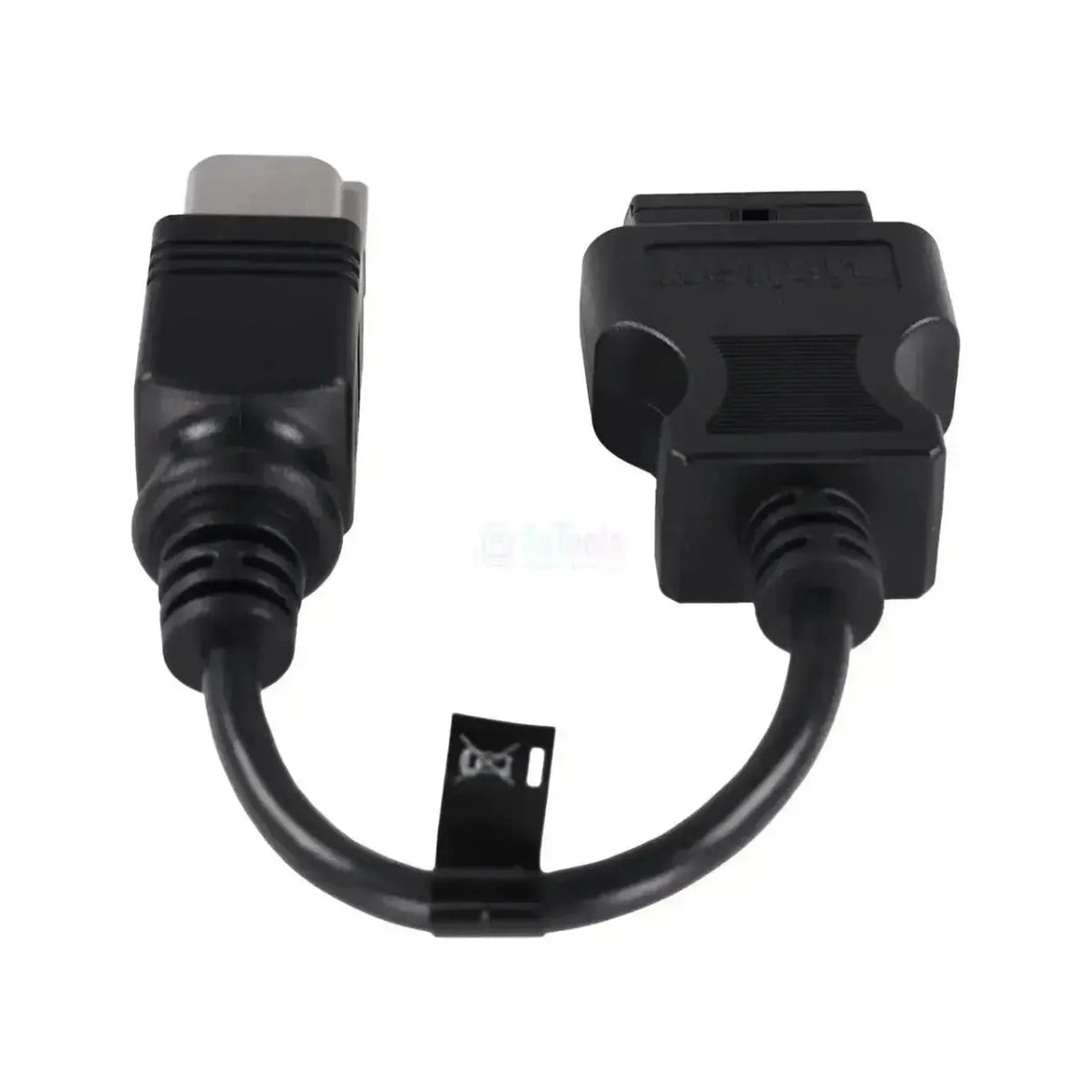

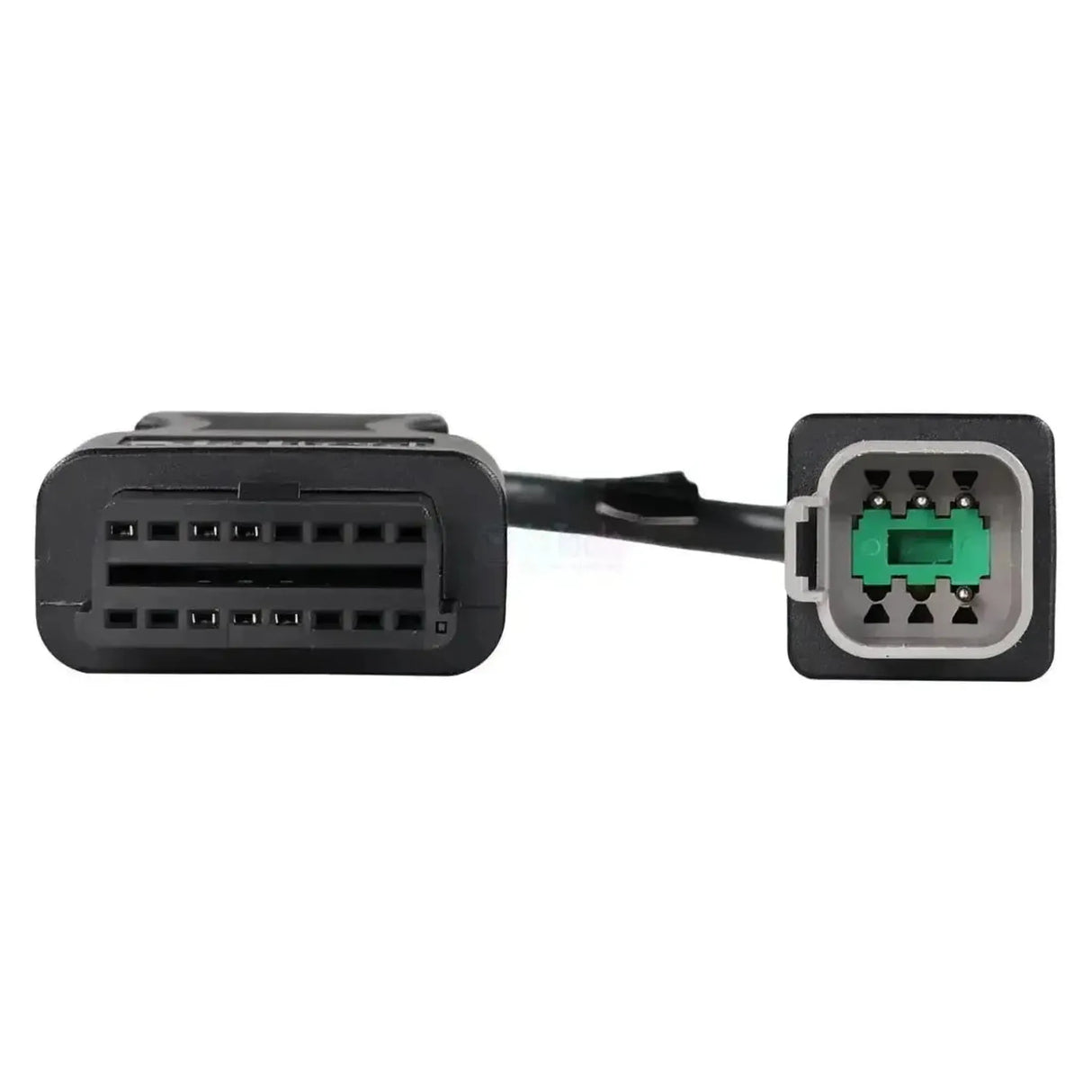

Der Jaltest JDC547A verbindet den 6-Pin-Diagnoseanschluss des Doosan DL03-Motors mit dem 16-Pin-OBD2-Eingang Ihres Jaltest-Diagnosekabels. Der DL03 ist unter anderem in kompakten Bobcat-Maschinen verbaut. Auf Maschinenseite befindet sich ein 6-Pin-Stecker mit einem grauen Kontakthalter in einer schwarzen Kappe und einer geraden Kabeleinführung; das Kabel misst 28 bis 30 cm.

Mit dem angeschlossenen Adapterkabel erreicht die Jaltest-Software die beiden Steuergeräte, die beim DL03 abgedeckt sind: die Motorsteuerung DL03 (CAN) und das DCU der Abgasnachbehandlung. Bei beiden lesen Sie Fehlercodes, Messwerte, ECU-Daten und Wartungsintervalle aus. Das Adapterkabel arbeitet mit dem Jaltest Link V8.1 und V9 und fällt unter Jaltest OHW.

VORTEILE

✔Erreicht die Motorsteuerung DL03 (CAN) direkt, ohne den Umweg über den Maschinenanschluss.

✔Ermöglicht außerdem den Zugriff auf das DCU der Abgasnachbehandlung, das zweite Steuergerät, das Jaltest beim DL03 abdeckt.

✔Bei beiden Steuergeräten sind Fehlercodes, Messwerte, ECU-Daten und Wartungsintervalle abgedeckt.

✔Der Anschluss gehört zum Motorblock, daher bleibt das Adapterkabel in jeder kompakten Maschine verwendbar, in die der DL03 eingebaut ist.

HINWEISE

✕Nur für den 6-Pin-DL03-Stecker mit dem grauen Kontakthalter; DL01, DL02, DL06, DL08, DM01, DM02, DM03 und DV11 haben einen eigenen Anschluss.

✕Die Maschinensysteme von Doosan erreichen Sie mit diesem Adapterkabel nicht; dafür ist das JDC545.9 vorgesehen.

✕Die DL03-Abdeckung ist auf das Auslesen ausgerichtet: Komponenten ansteuern, Parameter einstellen und kalibrieren sind darin nicht enthalten.

✕Der Anschluss befindet sich am oder neben dem Motorblock und nicht an einer festen Stelle in der Maschine.

Anwendungen und Funktionen

Das Adapterkabel ist für Werkstätten bestimmt, die den Doosan DL03 in kompakten Maschinen auslesen. Über diese Verbindung greifen Sie auf die Motorsteuerung und die Steuerung der Abgasnachbehandlung zu, bei beiden mit denselben Funktionen und damit denselben Grenzen.

Steuergeräte, auf die Sie zugreifen können

DL03 (CAN): Motorsteuergerät des Blocks.
DCU: Steuerung der Abgasnachbehandlung.

Was Sie tun können

Fehlercodes: Auslesen, mit Beschreibung der Störung.
Messwerte: Sensorwerte, mit Alarmgrenzen.
Wartung: Intervalle und durchzuführende Arbeiten.
Bericht: Wartungsbericht für den Kunden.

So verwenden Sie es

Anschluss finden: Suchen Sie den 6-Pin-Stecker am oder neben dem Block.
Anschließen: Stecken Sie das JDC547A in den Motorstecker.
Link koppeln: Verbinden Sie die OBD2-Seite mit dem Jaltest Link.
Zündung ein: Schalten Sie die Zündung ein.
Auslesen: Wählen Sie Doosan und den DL03 in Jaltest OHW.

Kompatible Motoren und Anwendungen

Maßgeblich ist der Motor, nicht die Maschine. Der DL03 ist ein separater Block, der in kompakte Maschinen eingebaut wird; Jaltest ordnet die Abdeckung dem Motor selbst zu. Achten Sie am oder neben dem Block auf den 6-Pin-Stecker mit dem grauen Kontakthalter. Die folgenden Blöcke sind in der Doosan-Abdeckung enthalten.

Doosan:

DL03: Die Motorenreihe für dieses Kabel, mit DL03 (CAN) und dem DCU der Abgasnachbehandlung.
Verbaut in: Kompakte Bobcat-Maschinen.
Weitere Doosan-Blöcke: DL01, DL02, DL06, DL08, DM01, DM02, DM03 und DV11 sind in der Abdeckung enthalten, jedoch mit eigenem Anschluss.

💡

Wichtig zu wissen: Der Diagnoseanschluss gehört zum Block und befindet sich am oder neben dem Motor, nicht an einer festen Stelle in der Maschine. Nur der DL03 verwendet diesen 6-Pin-Stecker mit dem grauen Kontakthalter in einer schwarzen Kappe. Prüfen Sie an der Maschine selbst, welcher Anschluss an Ihrem Motor sitzt, bevor Sie bestellen.

Lieferumfang

1x Jaltest (JDC547A) | Doosan (DL03) 6-Pin OBD – 16-Pin OBD2 Adapterkabel | Verbrennungsmotor

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels. Jaltest-Kabel funktionieren mit der Diagnoseausrüstung von Jaltest.Marke: Jaltest (Cojali)
Um welche Art von Kabel es sich handelt. Ein Diagnosekabel verbindet mit dem Diagnosestecker, ein Messkabel misst ein einzelnes Bauteil.Kabeltyp: Adapterkabel
Zu welchem Softwarepaket von Jaltest das Kabel gehört. Für die Nutzung des Kabels benötigen Sie eine Lizenz für dieses Modul.Jaltest-Softwaremodul: OHW Bau- und Geländemaschinen

Anschlüsse

Zu welcher Version der Jaltest Link Diagnoseschnittstelle das Kabel passt. Nicht jedes Kabel funktioniert mit jeder Version.Passende Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Der Stecker auf der Seite des Diagnosegeräts. Er muss zu Ihrer Schnittstelle oder Ihrem Diagnosekabel passen.Anschluss Schnittstellenseite: 16-polig OBD2
Der Stecker auf der Seite des Fahrzeugs, des Motors oder der Maschine. Er muss zum Diagnosestecker oder Bauteil passen.Anschluss Fahrzeugseite: 6-poliger OBD
Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei der Arbeit.Kabellänge: 28 bis 30 cm

Diagnosefunktionen

Ob Sie die aktuellen Sensorwerte bei laufendem Fahrzeug anzeigen können. Hilfreich bei der Fehlersuche.Messwerte live anzeigen: Ja
Ob Sie sehen können, wann die nächste Wartung fällig ist. Hilfreich für die Planung von Werkstattterminen.Wartungsdaten anzeigen: Ja
