Jaltest | SKU: JDC545A

Jaltest (JDC545A) | Doosan 14-Pin-OBD – 16-Pin-OBD2-Adapterkabel | Gelände- und Baumaschinen

Name: Jaltest (JDC545A) | Doosan 14-Pin-OBD – 16-Pin-OBD2-Adapterkabel | Gelände- und Baumaschinen
Brand: Jaltest
SKU: JDC545A
Price: 304.95 EUR
Availability: InStock

€304,95 inkl.

€252,02 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

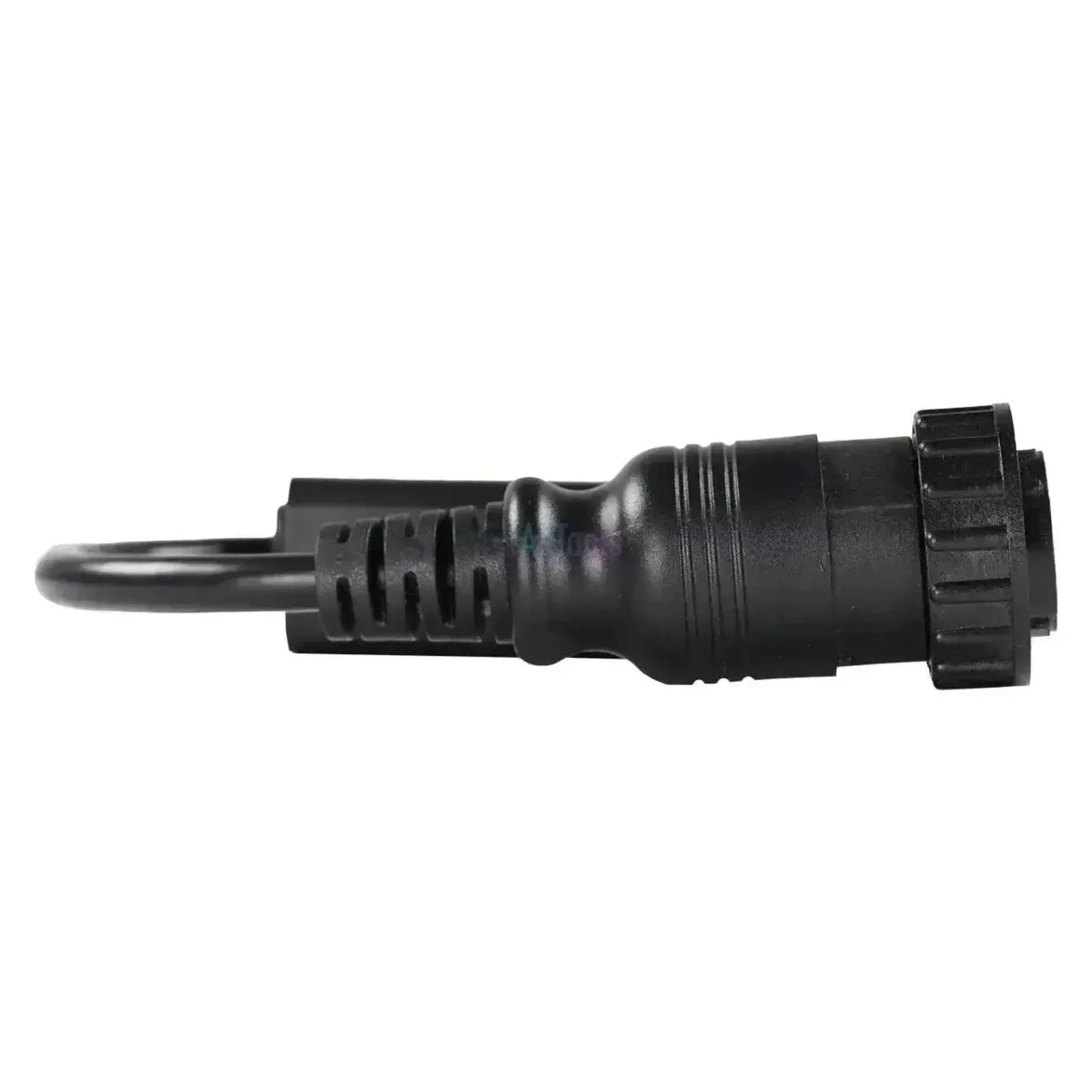

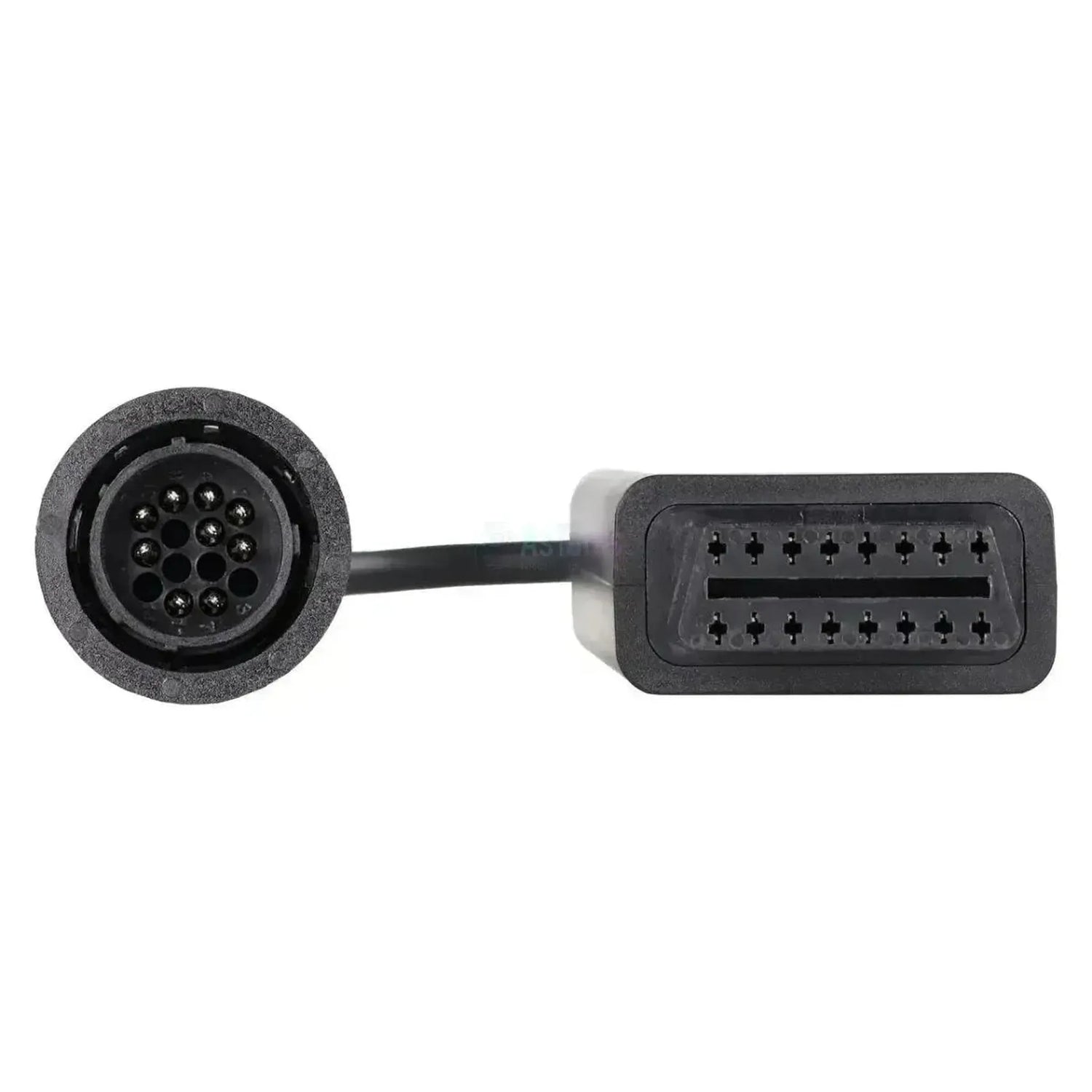

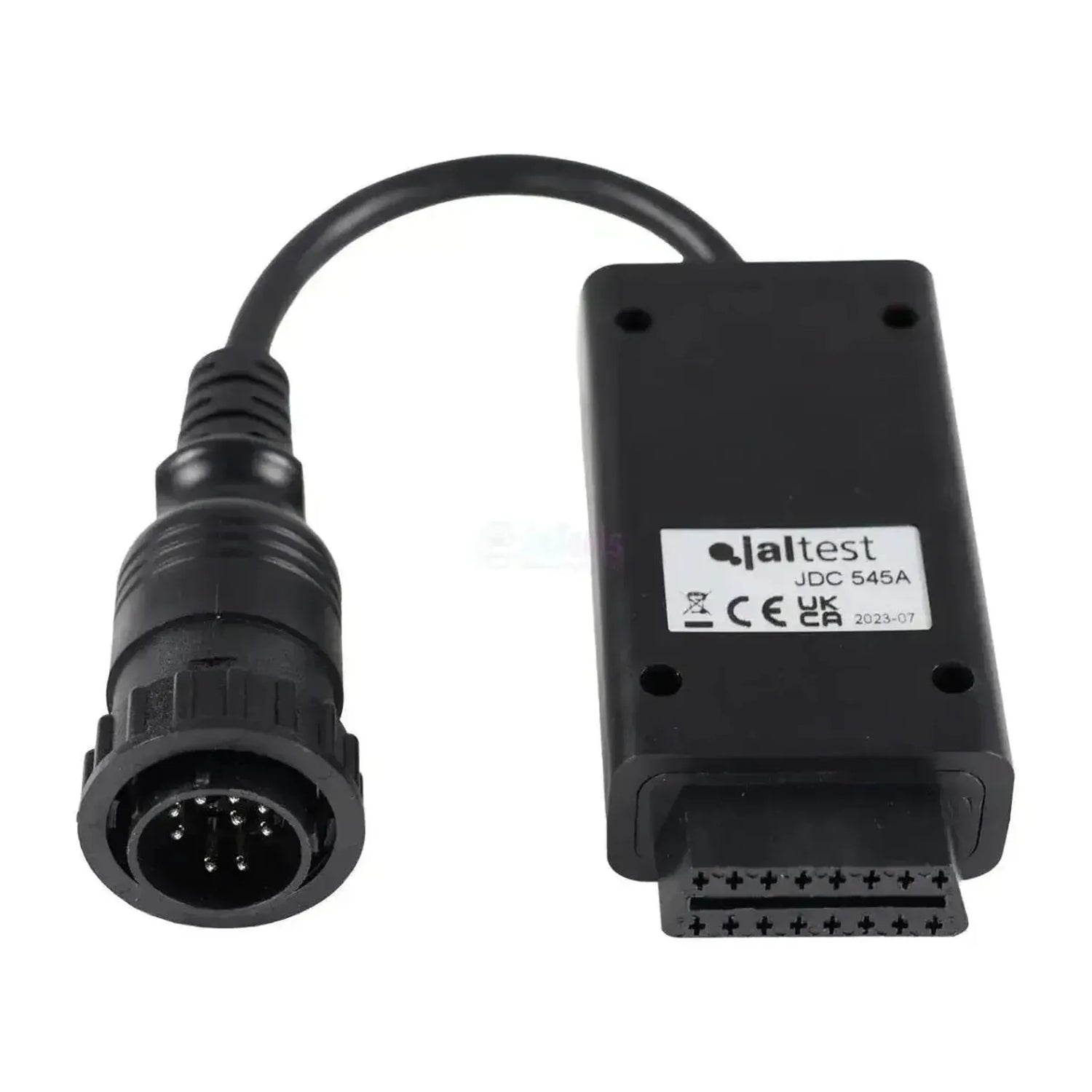

De Jaltest JDC545A verbindt de 14-pins diagnoseaansluiting van Doosan-grondverzetmachines met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde zwarte kunststofstekker met een geribbelde koppelring, bajonetnokken op de rand en mannelijke pennen. Het snoer meet 28 tot 30 cm en draagt halverwege het zwarte huisblok met de OBD2-koppeling.

Met de kabel aangesloten bereikt de Jaltest-software de machinecomputer E-EPOS, de motorregelingen EMS XPI en DL06/DL08 en de nabehandelingsregelingen EEC en EEC3. Onderhoudsgegevens staan bij de motor- en nabehandelingsregelingen, aanvullende acties alleen bij de EMS XPI. De kabel hoort bij de Jaltest Link V8.1 en valt onder Jaltest OHW (bouw- en terreinmachines).

PLUSPUNTEN

✔Bereikt E-EPOS, de centrale machinecomputer die motor en hydrauliek op elkaar afstemt.

✔Ondersteunt de EMS XPI-motorregeling met commonrail-inspuiting, inclusief aanvullende acties.

✔Geeft toegang tot de EEC- en EEC3-regelingen van de SCR-nabehandeling, met onderhoudsgegevens.

✔Eén kabel over de hele machinelijn: DX-graafmachines, DL-wielladers en DA-knikdumpers.

AANDACHTSPUNTEN

✕Bij E-EPOS staan geen onderhoudsgegevens in de dekking, en aanvullende acties zijn er niet bij de DL06/DL08-motorregeling.

✕Alleen voor de ronde 14-pins machineaansluiting; de 6-pins aansluiting op een losse Doosan DL03-motor loopt via de JDC547A.

✕Deze uitvoering hoort bij de Jaltest Link V8.1 en niet bij de V9.

✕Voor gebruik zijn een Jaltest Link V8.1 en een actieve licentie voor Jaltest OHW nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de machinecomputer, de motorregeling en de uitlaatgasnabehandeling van de Doosan-machine. Welke eenheden aanwezig zijn, verschilt per serie en uitvoering; onderstaande eenheden komen uit de Doosan-dekking.

Regeleenheden die u kunt benaderen

E-EPOS: Machinecomputer, motor en hydrauliek.
EMS XPI: Motorregeling, commonrail.
DL06/DL08 (CAN): Motorregeling Tier 4 en Stage IV.
EEC: SCR-nabehandeling met AdBlue.
EEC3: Nieuwere nabehandelingsregeling.

Wat u kunt doen

Foutcodes: Lezen en wissen per systeem.
Meetwaarden: In cijfers en grafiek bekijken.
Onderhoudsgegevens: Bij motor en nabehandeling.
Aanvullende acties: Bij de EMS XPI-motorregeling.

Zo gebruikt u hem

Aansluiting zoeken: Achter de stoel, op of achter het motorblok.
Aansluiten: Draai de JDC545A op de ronde bus vast.
Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
Contact aan: Zet het contact aan, zonder de motor te starten.
Uitlezen: Kies Doosan, de serie en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Doosan-machine met de ronde 14-pins diagnoseaansluiting, zodat dezelfde stekker over meerdere machinegeneraties terugkomt. Onderstaande series voert Jaltest OHW in de dekking.

Doosan:

DX200, DX300, DX400 en DX500 Series: Rupsgraafmachines.
DX200W Series: Mobiele graafmachine.
DL200 en DL300 Series: Wielladers.
DA30 Series: Knikdumper.

💡

Goed om te weten: De aansluiting zit afhankelijk van het model achter de bestuurdersstoel, op het motorblok of aan de achterzijde van de motor. U herkent haar aan de ronde bus met bajonetsluiting en veertien penposities. De zespolige aansluiting op een losse Doosan DL03-motor hoort bij de JDC547A. Controleer aan de machine welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC545A) | Doosan 14-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels. Jaltest-Kabel funktionieren mit der Diagnoseausrüstung von Jaltest.Marke: Jaltest (Cojali)
Um welche Art von Kabel es sich handelt. Ein Diagnosekabel verbindet mit dem Diagnosestecker, ein Messkabel misst ein einzelnes Bauteil.Kabeltyp: Adapterkabel
Zu welchem Softwarepaket von Jaltest das Kabel gehört. Für die Nutzung des Kabels benötigen Sie eine Lizenz für dieses Modul.Jaltest-Softwaremodul: OHW Bau- und Geländemaschinen
Für welche Fahrzeuge oder Maschinen das Kabel gedacht ist. So erkennen Sie schnell, ob es zu den Fahrzeugen in Ihrer Werkstatt passt.Fahrzeugarten: Bau- und Geländemaschine

Anschlüsse

Zu welcher Version der Jaltest Link Diagnoseschnittstelle das Kabel passt. Nicht jedes Kabel funktioniert mit jeder Version.Passende Jaltest Link: Jaltest Link V8.1
Der Stecker auf der Seite des Diagnosegeräts. Er muss zu Ihrer Schnittstelle oder Ihrem Diagnosekabel passen.Anschluss Schnittstellenseite: 16-polig OBD2
Der Stecker auf der Seite des Fahrzeugs, des Motors oder der Maschine. Er muss zum Diagnosestecker oder Bauteil passen.Anschluss Fahrzeugseite: 14-poliger OBD
Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei der Arbeit.Kabellänge: 28 bis 30 cm

Diagnosefunktionen

Ob Sie Fehlercodes nicht nur auslesen, sondern auch löschen können. Bei manchen Systemen ist nur das Auslesen möglich.Fehlercodes löschen: Ja
Ob Sie die aktuellen Sensorwerte bei laufendem Fahrzeug anzeigen können. Hilfreich bei der Fehlersuche.Messwerte live anzeigen: Ja
Ob Sie sehen können, wann die nächste Wartung fällig ist. Hilfreich für die Planung von Werkstattterminen.Wartungsdaten anzeigen: Ja
Ob Sie zusätzliche Prozeduren ausführen können, die Jaltest je Steuergerät anbietet, etwa Tests oder Anlernprozeduren.Zusätzliche Prozeduren: Ja
