Jaltest  |  SKU: JDC504A

Jaltest (JDC504A) | Deutz 12-poliger OBD – 16-poliger OBD2 Adapterkabel | Verbrennungsmotor

€192,95 inkl.
€159,46 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

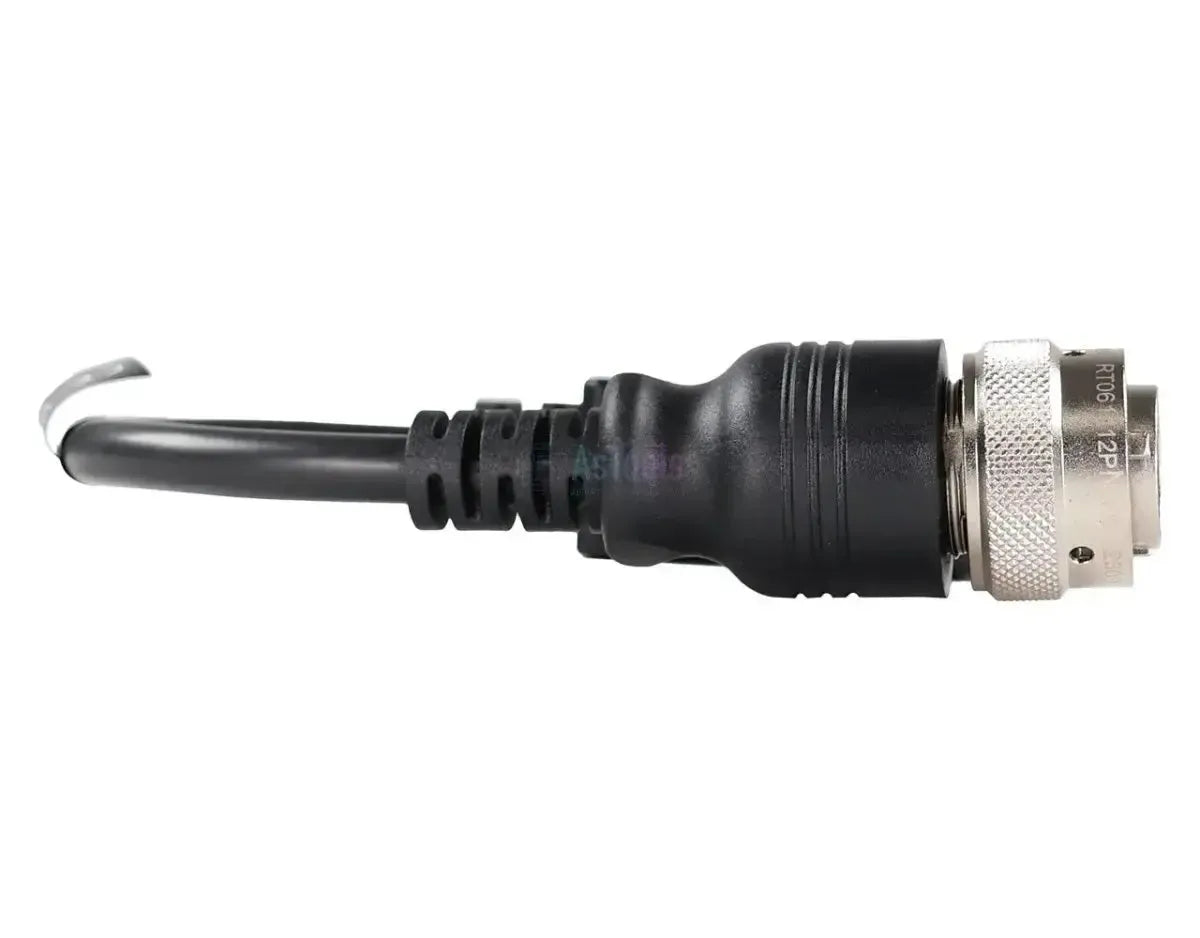

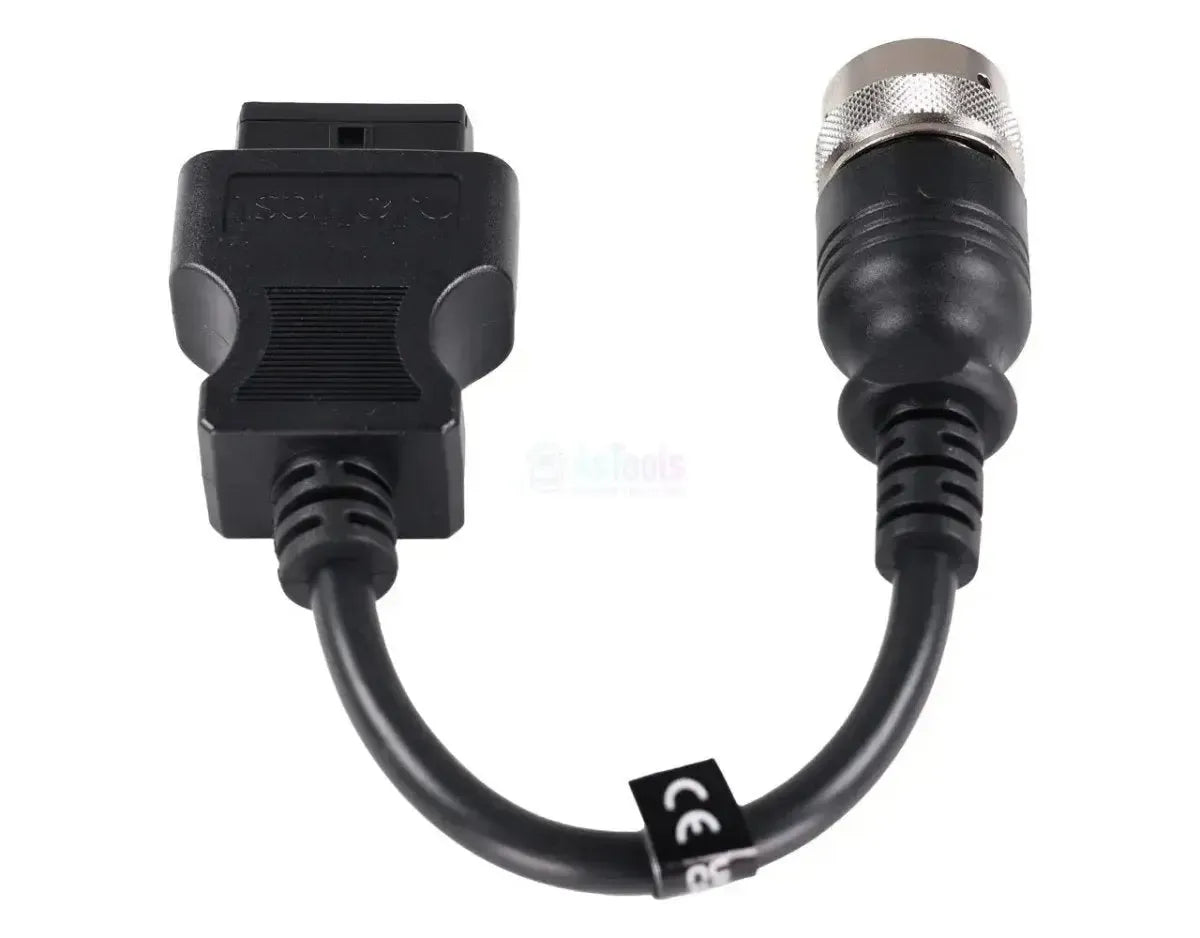

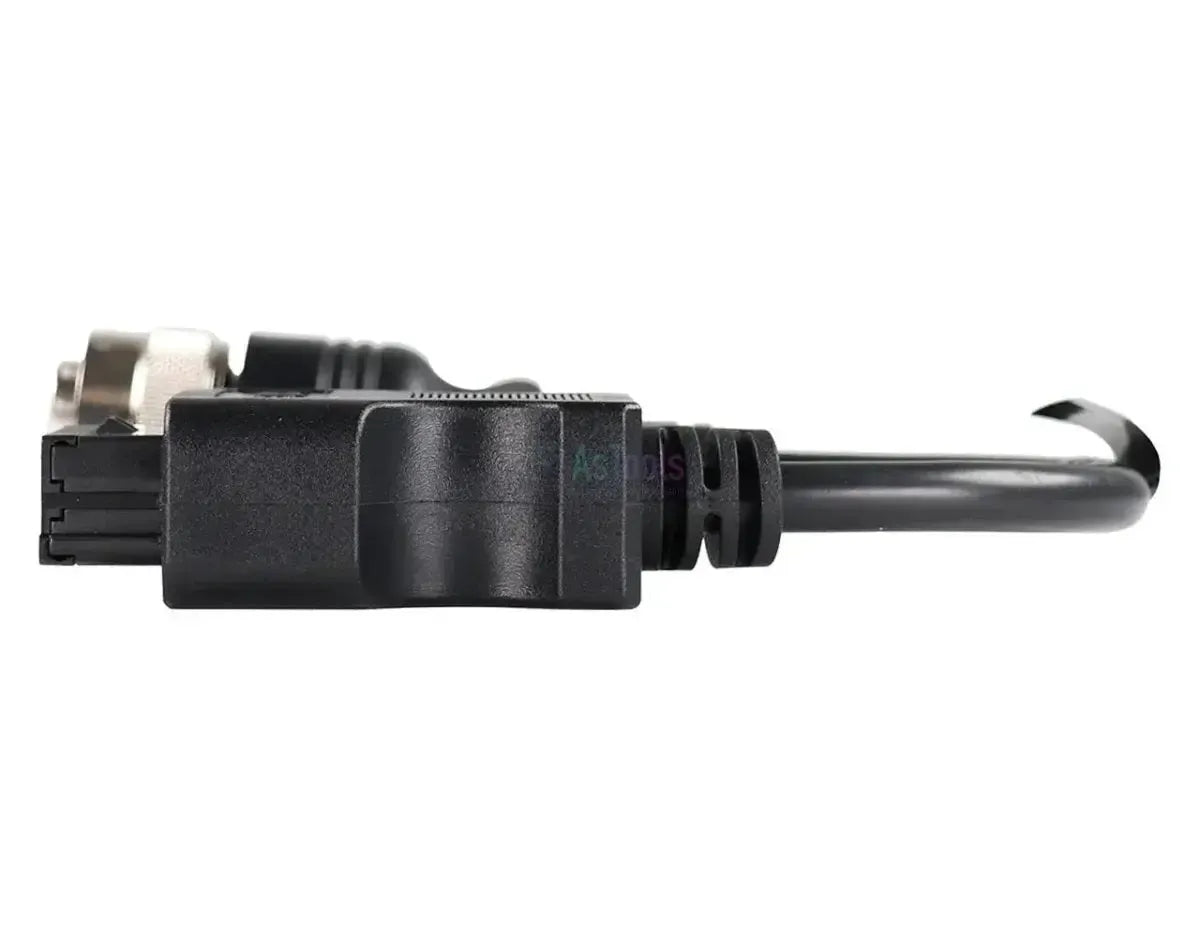

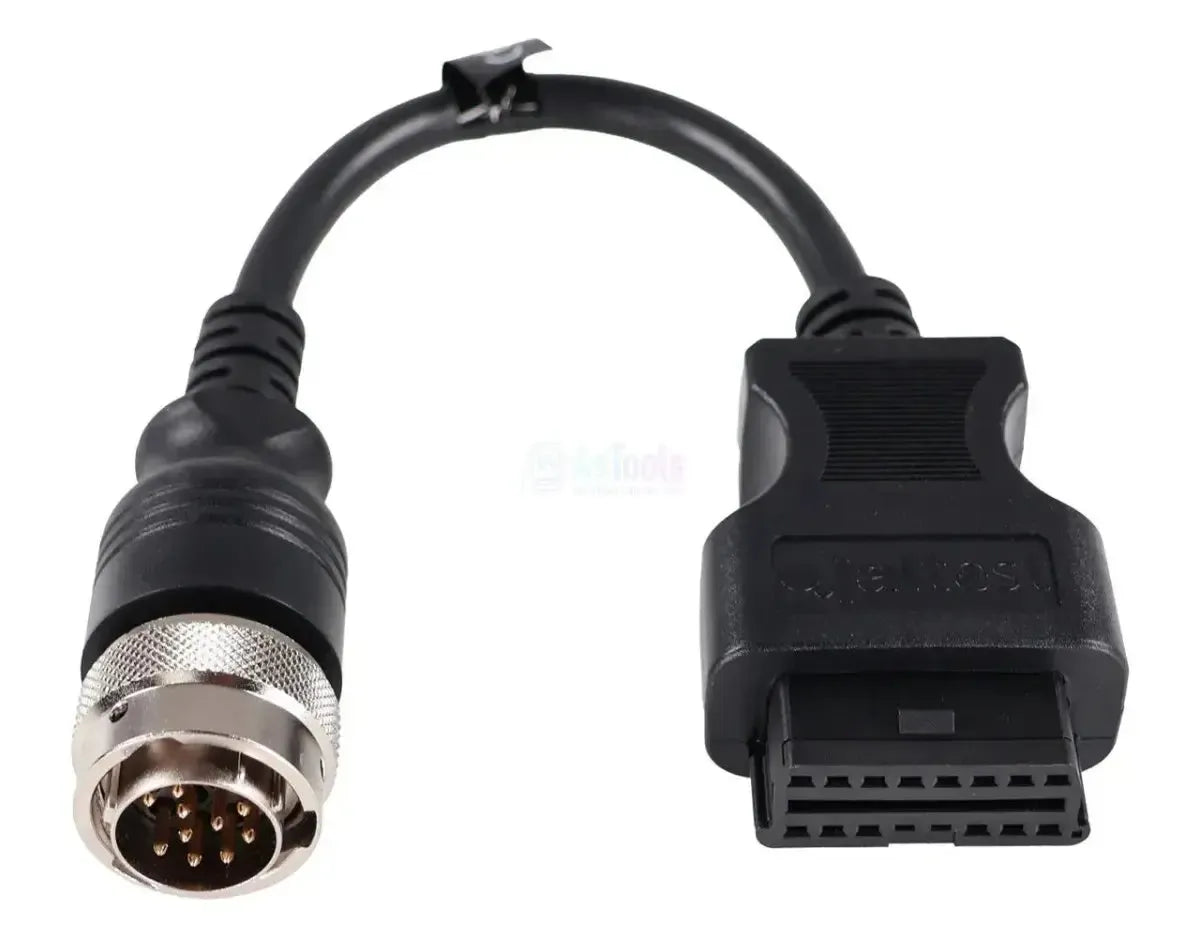

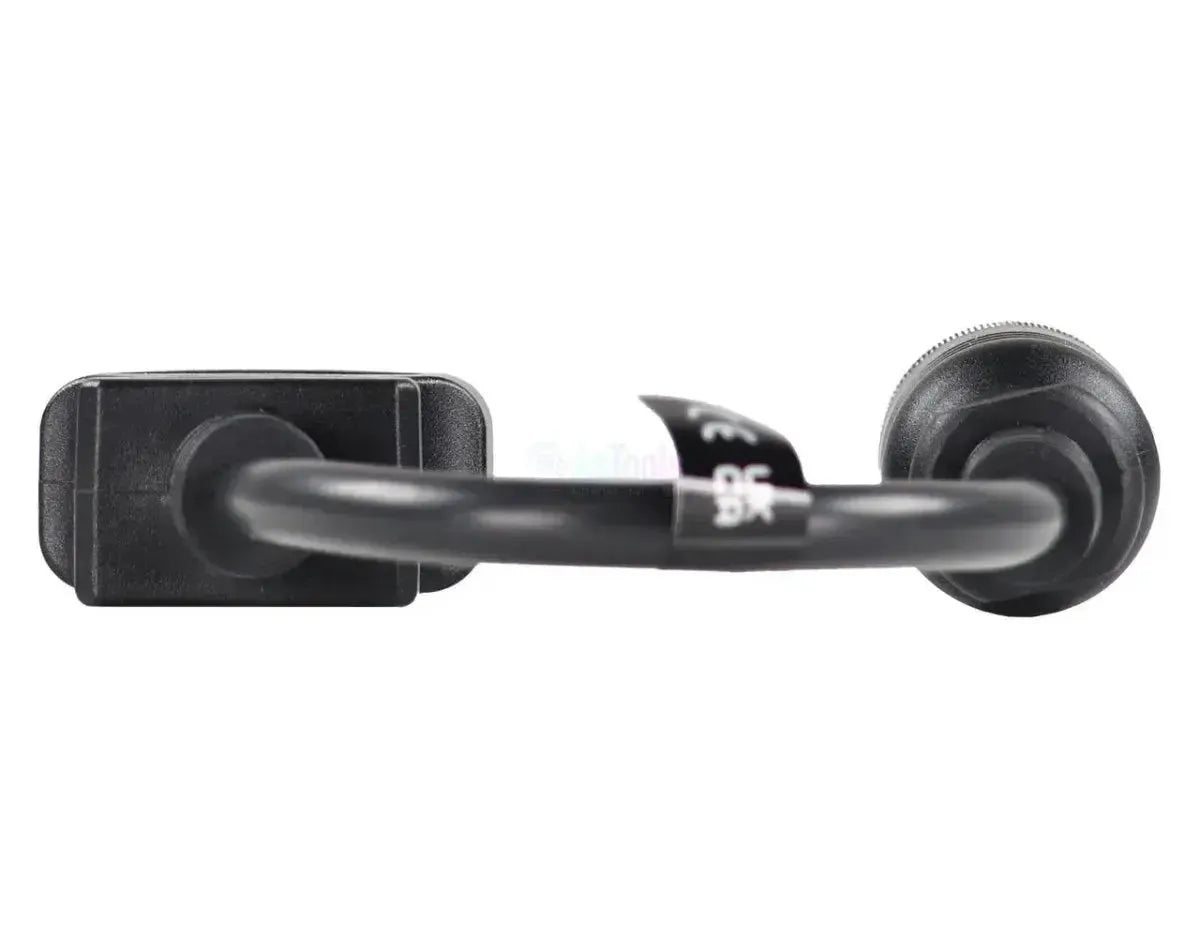

Das Jaltest JDC504A verbindet den 12-poligen Diagnose-Anschluss von Deutz-Motoren mit dem 16-poligen OBD2-Stecker Ihres Jaltest-Diagnosekabels. Auf der Maschinenseite sitzt ein runder Amphenol-Stecker mit Metallgehäuse und gerilltem Kupplungsring; darin befinden sich zwölf vergoldete Kontakte mit großem Abstand in einem schwarzen Gehäuse. Dieser Anschluss gehört zum Motor und befindet sich am oder neben dem Motorblock. Da Deutz seine Motoren an Dutzende Maschinenhersteller liefert, finden Sie denselben Stecker in Maschinen verschiedenster Marken. Das Kabel ist 28 bis 30 cm lang und verläuft gerade aus beiden Steckern.

Sobald die Verbindung hergestellt ist, erreicht das Diagnosegerät die aufeinanderfolgenden Generationen der Deutz-Motorsteuerung: EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 und EMR4 - EDC 17 CV52. Der Unterschied in der Abdeckung liegt bei der Wartung: Bei den beiden neuesten Steuergeräten werden neben den Fehlercodes auch die Wartungsintervalle angezeigt, bei den beiden älteren nicht. Komponentensteuerung ist bei keinem dieser Steuergeräte in der Abdeckungstabelle enthalten. Das Kabel fällt unter Jaltest AGV (Landwirtschaft), Jaltest OHW (Bau- und Geländemaschinen) und Jaltest MHE (Innenlogistik und Gabelstapler).

VORTEILE

✔Erreicht die komplette Reihe der Deutz-Motorsteuerungen in der Jaltest-Abdeckung: EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 und EMR4 - EDC 17 CV52.
✔Bei EMR3 - EDC 16 UC40 und EMR4 - EDC 17 CV52 werden neben den Fehlercodes auch die Wartungsintervalle angezeigt.
✔Deckt sowohl die älteren 1015-, 2012- und 2013-Serien als auch die aktuellen TCD-Motoren ab.
✔Einsatzbar in Landwirtschaft, Bauwesen und Innenlogistik: Die Deutz-Motorsteuerung fällt unter Jaltest AGV, OHW und MHE.

HINWEISE

✕Nicht jede Steuereinheit bietet dasselbe: Wartungsintervalle sind in der Abdeckung von EMR3 - EDC 16 UC40 und EMR4 - EDC 17 CV52 enthalten, aber nicht bei EMR2 - EDC und EMR3 - EDC 7 UC31.
✕Bei den Deutz-Motorsteuerungen ist keine Komponentenansteuerung in der Abdeckungstabelle enthalten.
✕Nur für den runden 12-poligen Deutz-Stecker geeignet; für den 19-poligen Deutz-Anschluss führt Jaltest den JDC570A.
✕In der Abdeckung sind ausschließlich Motorsteuerungen enthalten: Das Getriebe, die Hydraulik und weitere Maschinensteuerungen verfügen über eigene Diagnoseanschlüsse.

Anwendungen und Funktionalitäten

Über diese Verbindung greifen Sie mit der Jaltest-Software auf die Motorsteuerung des Deutz-Motors zu. Jaltest unterscheidet dabei die aufeinanderfolgenden EMR-Generationen, jede mit einem eigenen Funktionsumfang. Die nachfolgenden Steuergeräte sind in der Deutz-Abdeckung enthalten.

Steuergeräte, auf die Sie zugreifen können

  • EMR2 - EDC, Motorsteuerung: Die ältere Deutz-Motorsteuerung, unter anderem in der 2013er-Serie, mit Fehlercodes, Messwerten und ECU-Daten.
  • EMR3 - EDC 7 UC31: Die Commonrail-Ausführung der dritten Generation.
  • EMR3 - EDC 16 UC40: Die zweite EMR3-Variante; hier sind auch die Wartungsintervalle in der Abdeckung enthalten.
  • EMR4 - EDC 17 CV52 Deutz: Die aktuelle Commonrail-Motorsteuerung, unter anderem in den schwereren TCD-Motoren.

Was Sie tun können

  • Fehlercodes auslesen und löschen: Den Fehlerspeicher des Steuergeräts mit der Fehlerbeschreibung auslesen und nach der Reparatur löschen.
  • Messwerte anzeigen: Die aktuellen Werte der Sensoren am Steuergerät mit der Möglichkeit, Alarmschwellen für Werte außerhalb des normalen Bereichs festzulegen.
  • Wartung: Die Wartungsintervalle des Motors abfragen und die entsprechenden Arbeiten in einem Bericht dokumentieren. Verfügbar bei EMR3 - EDC 16 UC40 und EMR4 - EDC 17 CV52.
  • Nicht in der Abdeckung: Die Komponentenansteuerung ist bei keiner der Deutz-Motorsteuerungen in der Tabelle enthalten.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der Stecker, nicht die Maschine. Deutz liefert seine Motoren als separate Antriebseinheit, daher bestimmt die Motorbaureihe welches Kabel Sie benötigen und nicht der Hersteller der Maschine. Die nachfolgenden Baureihen sind in der Jaltest-Abdeckung enthalten; welcher Stecker auf Ihrem Motor sitzt, erkennen Sie am Stiftfeld des Anschlusses.

Deutz:

  • 1015-Serie: BF6M 1015 C und BF8M 1015 CP
  • 2012- und 2013-Serie: BF4M 2012, BF6M 2012C, BFM 2013, BF4M 2013, BF6M 2013 und die TCD 2012/2013 L04 und L06
  • TCD-Serie kompakt: TCD 2.2, 2.9, 3.6, 4.1, 5.1, 5.2, 6.1, 7.7 und 7.8, plus die TD- und TTCD-Varianten
  • TCD-Serie schwer: TCD 9.0, 10.7, 12.0, 12.8, 13.5, 15.6, 16.0 und 18.0 sowie die V-Motoren TCD 2015 V08 und TCD 2016 V16
  • Gasmotoren: G 2.2 und G 2.9
  • Eingebaut in Land- und Baumaschinen sowie in stationären Anlagen
💡

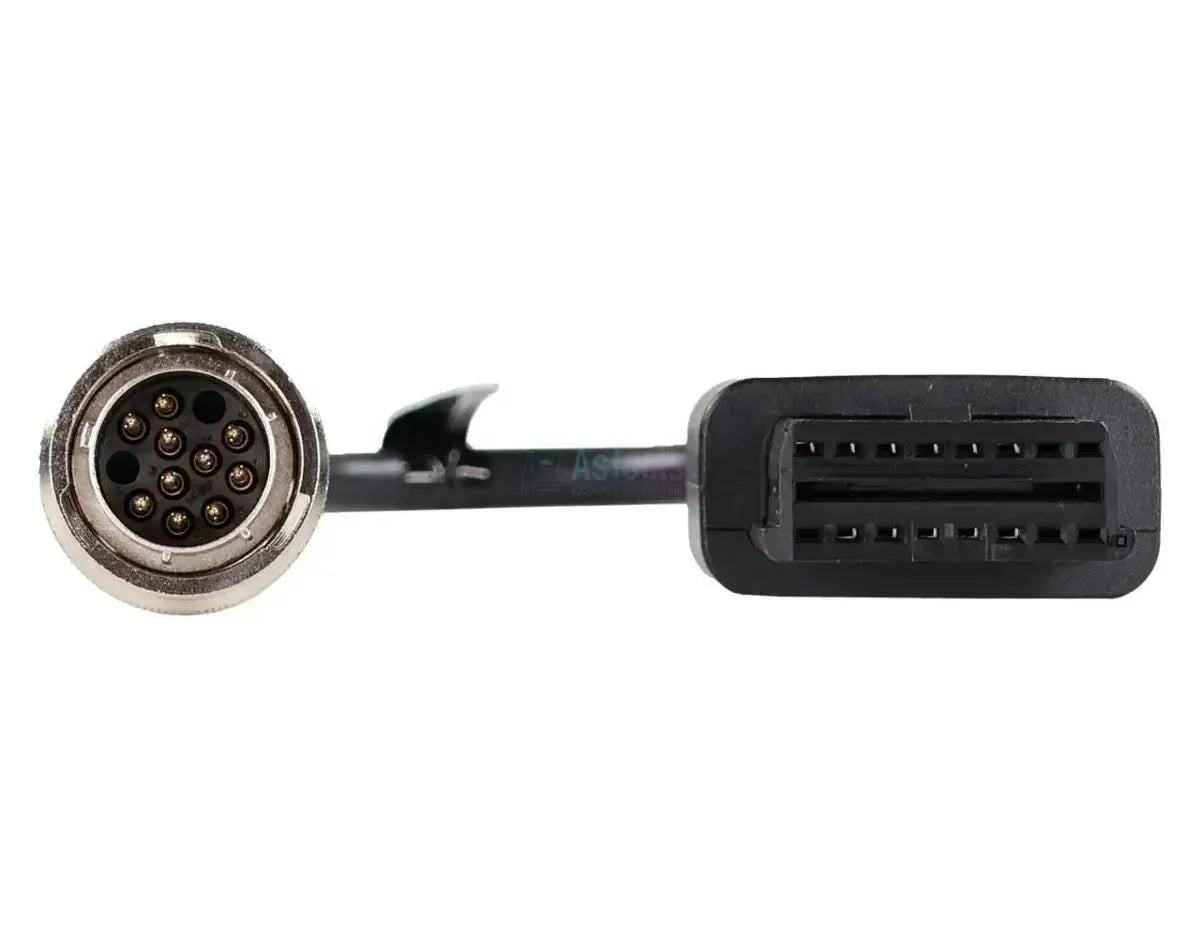

Gut zu wissen: Die 12-polige Ausführung erkennen Sie an dem runden Metallstecker Amphenol mit zwölf weit verteilten Kontakten. Die 19-polige Deutz-Ausführung hat ein sichtbar dichter bestücktes Kontaktfeld und läuft über den JDC570A. Zählen Sie die Kontakte an der Anschlussbuchse Ihres Motors, bevor Sie bestellen.

Verpackungsinhalt

  • 1x Jaltest (JDC504A) | Deutz 12-polig OBD – 16-polig OBD2 Adapterkabel | Verbrennungsmotor

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
Jaltest
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
Adapterkabel
An welchen Fahrzeugen oder Maschinen Sie das Kabel einsetzen können. So sehen Sie schnell, ob es zu Ihrem Werkstattalltag passt.Fahrzeugarten
  • Landmaschine
  • Baumaschine
  • Innerbetrieblicher Transport

Geeignet für

Mit welcher Marke von Diagnosegeräten das Kabel funktioniert. Ein Kabel einer Marke passt meist nicht an Testern anderer Marken.Passendes Diagnosegerät
  • Jaltest
An welche Version der Jaltest Link Schnittstelle das Kabel passt. Einige Kabel funktionieren nur mit der neuesten V9.Jaltest Link Version
  • Link V8.1
  • Link V9
Welches Jaltest-Modul Sie für die Verwendung des Kabels benötigen. Ohne die passende Lizenz funktioniert das Kabel nicht.Jaltest-Softwaremodul
  • AGV Landwirtschaft
  • OHW Baumaschinen
  • MHE Innerbetrieblicher

Anschlüsse

Der Stecker, der in die Diagnosebuchse des Fahrzeugs oder der Maschine gesteckt wird. Er muss exakt passen.Anschluss Fahrzeugseite
12-poliger runder Amphenol-Stecker, männlich
Der Stecker auf der Seite Ihres Diagnosegeräts oder Ihrer Schnittstelle. Meist ein 16-poliger OBD2-Stecker.Anschluss Geräteseite
16-polig OBD2

Diagnosefunktionen

Sie sehen die aktuellen Messwerte der Sensoren, während das Fahrzeug läuft. Hilfreich bei der Fehlersuche.Live-Daten anzeigen

Maße und Gewicht

Referenznummer
JDC504A

Weitere Spezifikationen

Anwendung
Deutz-Motoren mit 12-poliger Diagnoseanschlussbuchse
Länge
28 - 30 cm
Steuergeräte
EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 und EMR4 - EDC 17 CV52 (Motorsteuerung)
Jaltest-Modul
Jaltest AGV (Landwirtschaft), Jaltest OHW (Bau- und Geländemaschinen) und Jaltest MHE (Innenlogistik und Gabelstapler)
Teil des Kabelsatzes
AGV-Kabelsatz (70002003), OHW-Kabelsatz komplett (70002026), OHW-Kabelsatz Basis (70002030) und MHE-Kabelsatz Hubplattformen und Teleskopstapler (70002028)
