Jaltest CV (Nutzfahrzeuge) | Diagnosegerät

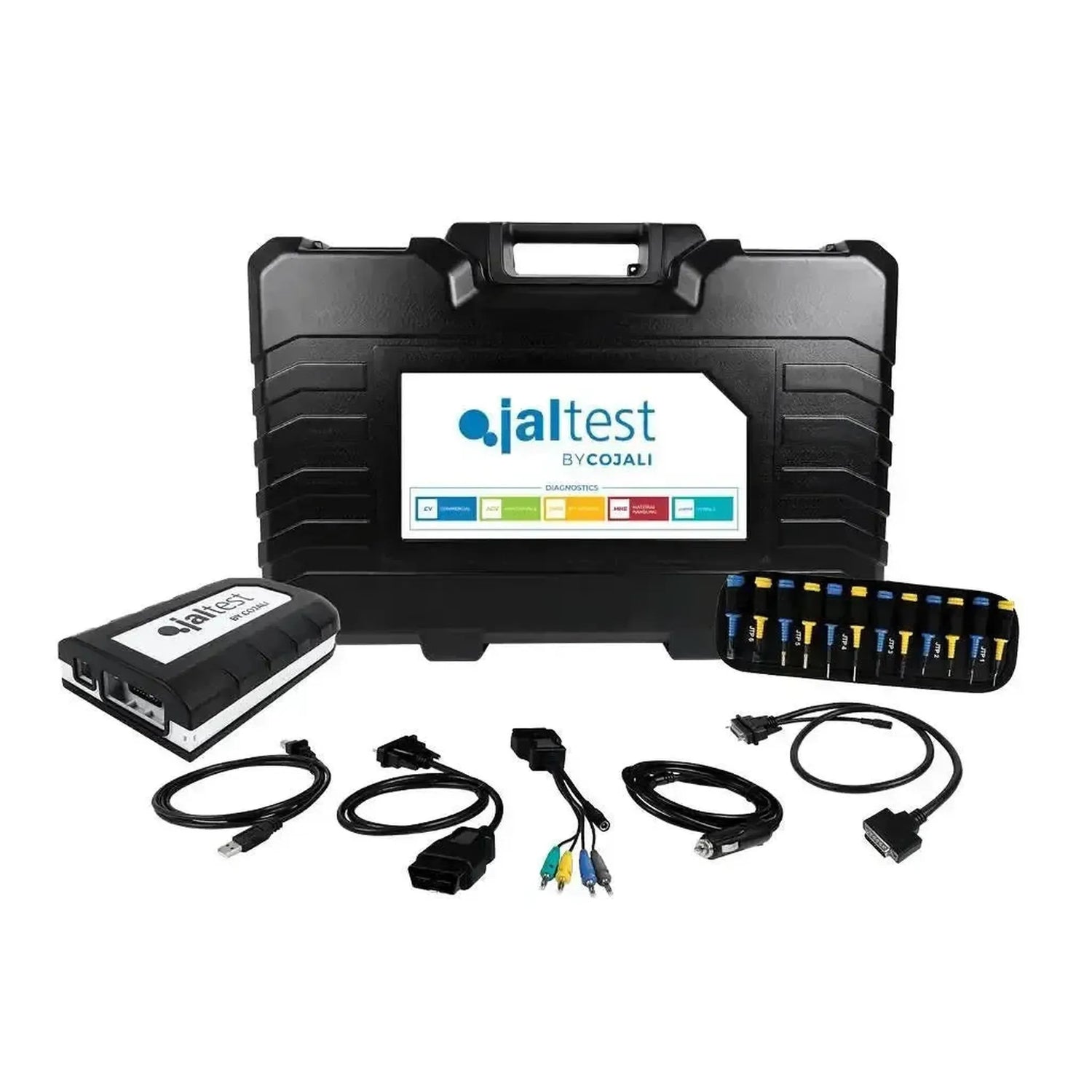

Was im Koffer enthalten ist

Der Koffer enthält die Hardware für die Verbindung sowie die Softwarerechte, die das CV-Modul freischalten. Die Hardware ist identisch mit dem separat erhältlichen Set 70001052; der Unterschied zwischen den Diagnosegeräten liegt im Softwaremodul, nicht im Koffer. Nachfolgend finden Sie für jedes Zubehörteil eine Beschreibung und die zugehörige Referenznummer.

Hardware

• Jaltest Link V9 (70001015): Die Diagnoseschnittstelle, die Sie an die Diagnosebuchse des Fahrzeugs anschließen, mit 26-poligem DB26-Stecker zum Kabel und USB-C zum PC.
• Multipin Kit (70002001): Zwanzig Multipins JTP01 bis JTP10, jeweils in zwei Farben, das Anschlusskabel JTP101 und zwei Stromkabel — JDC10AM2 mit Polklemmen und JDC20AM2 für den Zigarettenanzünder. Damit können Sie direkt in einen Stecker stechen, für den kein eigenes Diagnosekabel vorhanden ist.
• OBD-Kabel, 16-polig (JDC213.9): Das Standardkabel für den üblichen Diagnoseanschluss.
• USB-C-Kabel (JDC107.9B): Die Verbindung zwischen der Link und Ihrem Laptop.
• Verlängerungskabel, 100 cm (JDC100): Mit 26-poligem DB26-Stecker, dem breiten Anschluss an der Link selbst.
• Koffer (70003015): Die kompakte Ausführung, 505 x 381 x 146 mm.

Software

• Software (29303): Der einmalige Kauf, der das CV-Modul freischaltet.
• Lizenzaktivierung, zwölf Monate (71502018): Das Recht, das Gerät im ersten Jahr zu nutzen.
• INFO Online CV (29440): Die technischen Informationen zur Software. Ist enthalten, nicht separat erhältlich und ab 2026 kostenlos.
• Jaltest GRP: Die Werkstatt-Software von Cojali für Kunden, Fahrzeuge und Berichte in den Modi Basic, Synchro und Enterprise; alle drei sind kostenlos zu aktivieren.

Ein Laptop und die herstellerspezifischen Kabel sind nicht enthalten. Siehe Kabel und Computer weiter unten auf dieser Seite.

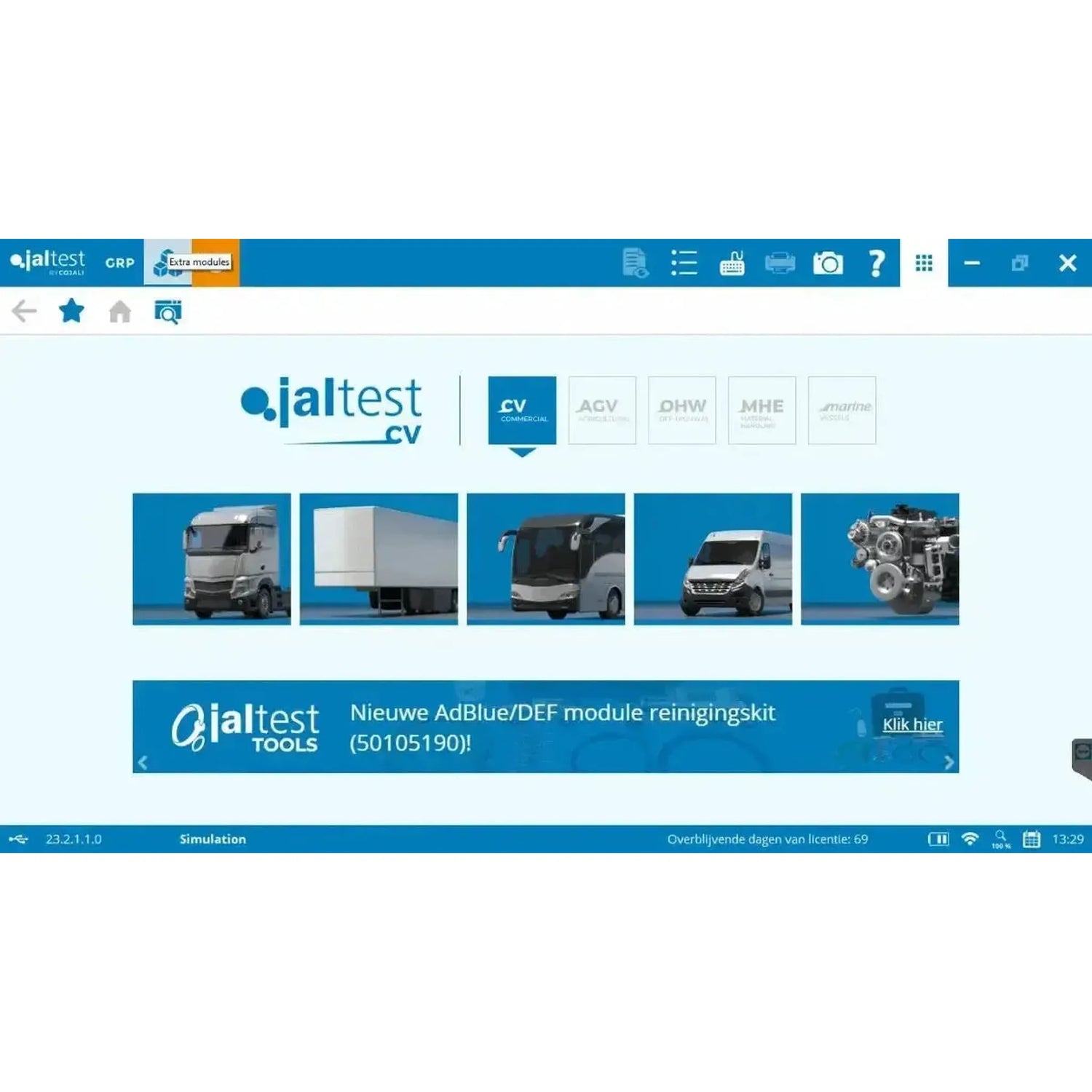

Für welche Fahrzeuge und Systeme

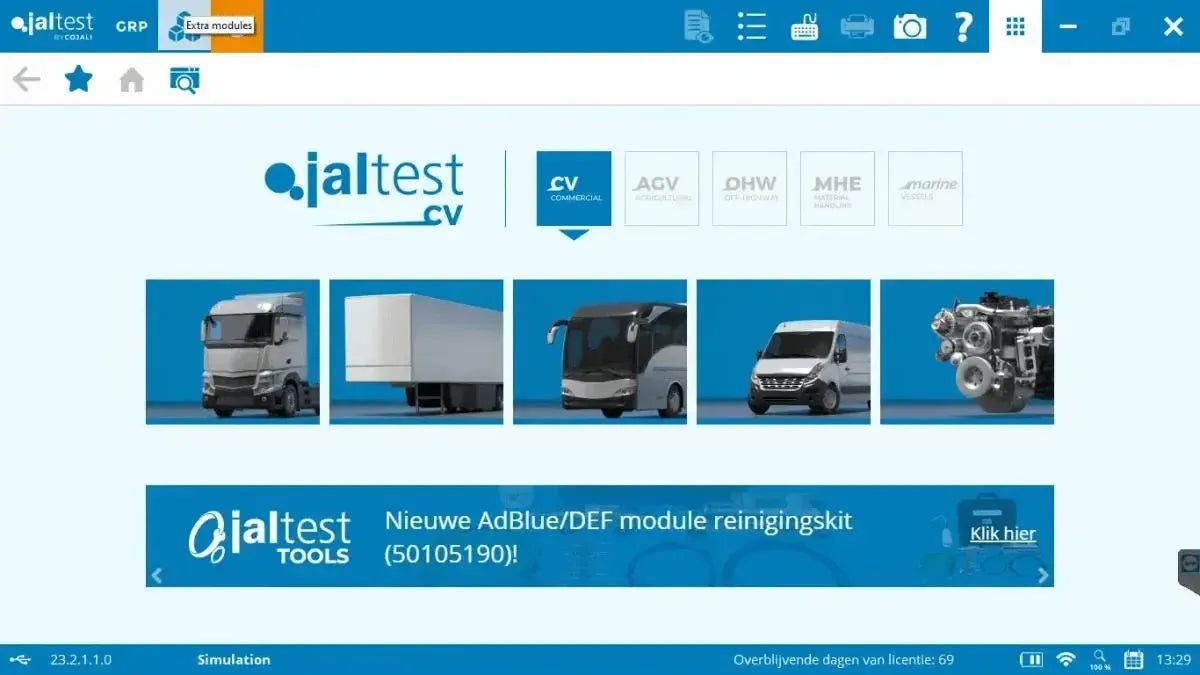

Jaltest CV deckt vier Gruppen ab — Lkw, Anhänger, Busse und Lieferwagen. Ein Hersteller in der Liste bedeutet, dass Abdeckung vorhanden ist, nicht dass jedes Modell und Baujahr vollständig unterstützt wird. Die Aufteilung nach Kontinenten bezieht sich auf das Land, aus dem der Hersteller stammt, nicht auf den aktuellen Eigentümer.

Lastkraftwagen

Bekannte Hersteller unter den Lkw in der Abdeckung von Jaltest CV: DAF, Iveco, MAN, Mercedes-Benz, Renault, Scania und Volvo.

Alle 70 Lkw-Hersteller, aufgeteilt nach Kontinenten:

Anhänger

Bei Anhängern geht Jaltest nicht vom Hersteller aus, sondern vom eingebauten Bremssystem. Wenn Sie nach Krone oder Schmitz suchen, werden Sie sie nicht finden: Die Abdeckung läuft über Bendix, Cojali, Haldex, Knorr-Bremse und Wabco.

Omnibusse

Bekannte Hersteller unter den Bussen in der Abdeckung von Jaltest CV: Irizar, Mercedes-Benz, Scania, Setra, Van Hool, VDL und Volvo.

Alle 73 Bus-Hersteller, aufgeteilt nach Kontinenten:

Kleintransporter

Bekannte Hersteller unter den Lieferwagen in der Abdeckung von Jaltest CV: Citroën, Fiat, Ford, Iveco, Mercedes-Benz, Opel, Peugeot, Renault und Volkswagen.

Alle 45 Lieferwagen-Hersteller, aufgeteilt nach Kontinenten:

Europäisch schließt das Vereinigte Königreich, die Türkei und Russland ein. Chinesisch ist unabhängig von Asiatisch, worunter Japan, Südkorea, Indien und Taiwan fallen. Unter Sonstige stehen Hersteller aus Australien und Afrika sowie einzelne Namen, deren Herkunft nicht zu ermitteln war.

Die Systeme im Fahrzeug

• Antrieb: Motor, Getriebe und Abgasnachbehandlung, in der Software die Gruppe Antipollution mit SCR und AdBlue.
• Bremsen und Fahrwerk: Betriebsbremse, Zusatzbremsen, Druckluftaufbereitung, Federung, Lenkung und Chassis-Modul.
• Elektronik und Komfort: Zentralcomputer, elektronische Module, Instrumententafel, Beleuchtung, Klimatisierung, Heizung, Display, Audio und Startunterbrecher.
• Sicherheit: Die Gruppe Safety mit Notbremshilfe und Spurwechselwarnung. Ein separater Bereich ESP existiert nicht.
• Registrierung: Die Gruppe Data registration, Telematik und FMS, darunter auch der Fahrtenschreiber.

Suche nach Bauteil statt nach Fahrzeug

Sitzt dasselbe System in mehreren Herstellern, greifen Sie darauf über das Bauteil zu statt über das Fahrzeug. Das ist hilfreich bei einem Brem- oder ABS-System, das von Dutzenden Herstellern eingebaut wird.

• Bremsen, ABS und EBS: Knorr-Bremse, Wabco, Meritor Wabco, Bendix, Haldex, Cojali und International.
• Fahrassistenz und Sicherheit: Wabco, Meritor Wabco, Bendix und Eaton.
• Federung und Reifendruck: Wabco, Meritor Wabco, Bendix und Dana.
• Getriebe und Retarder: ZF, ZF Meritor, Allison, Eaton, Voith, Twin Disc, Paccar, Navistar, Isuzu und GM.
• Motoren: Cummins, Caterpillar, Detroit Diesel-MBE, Paccar, Mack, Volvo, Iveco-FPT, Hino, Isuzu, Navistar, MWM, Kamaz, FAW, Weichai, Yuchai, VM Motori und PSI.
• Kühlfahrzeuge: Thermo King und Carrier mit Aggregaten für Anhänger und Lkw.

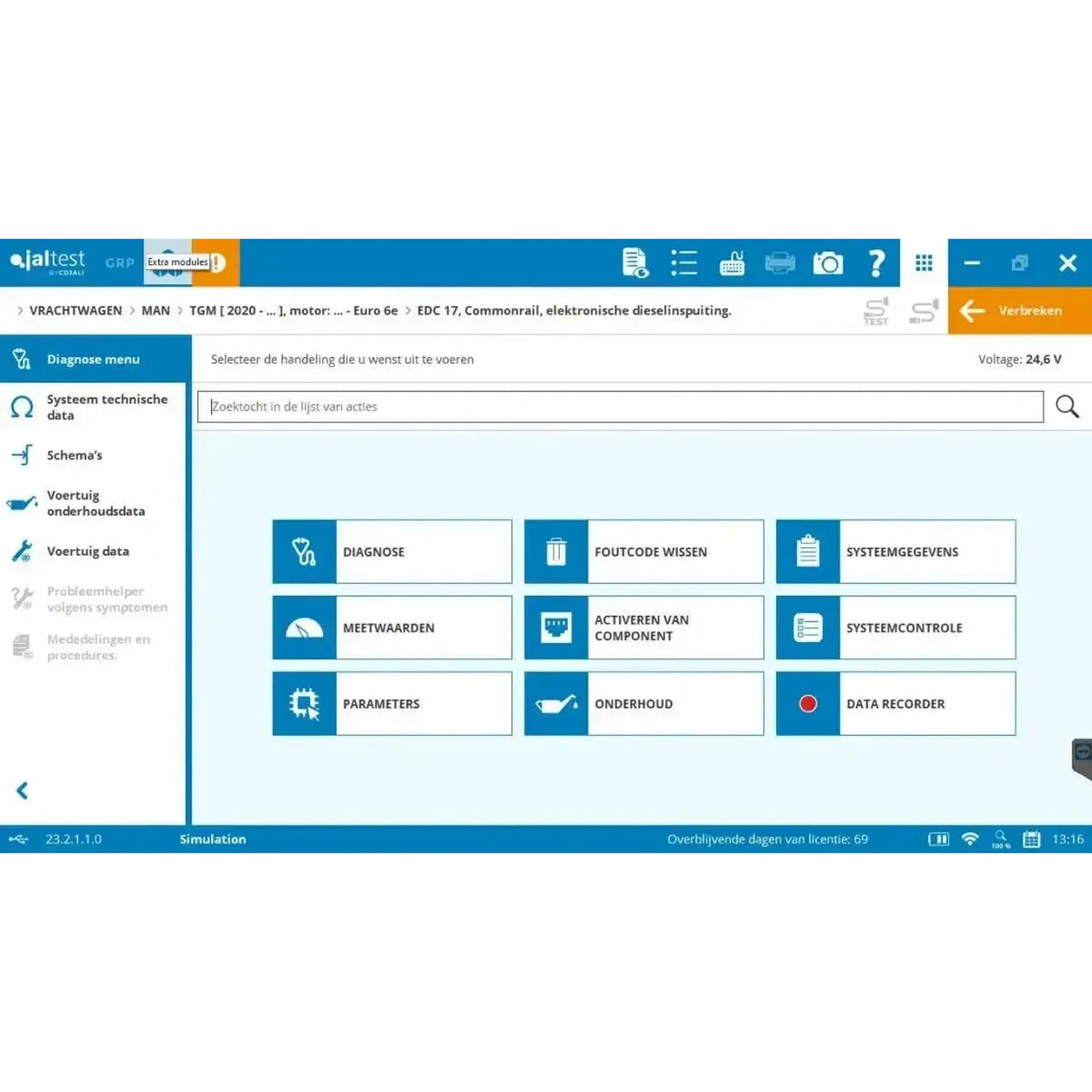

Was Sie damit tun können

Mit dem CV-Modul lesen Sie die Steuergeräte des Fahrzeugs aus, überwachen Messwerte und steuern Komponenten an. Darüber hinaus führen Sie damit die Wartungsarbeiten durch, die die Software erfordert: Der Rußpartikelfilter, die Injektoren, die Kalibrierungen und die Wartungszähler.

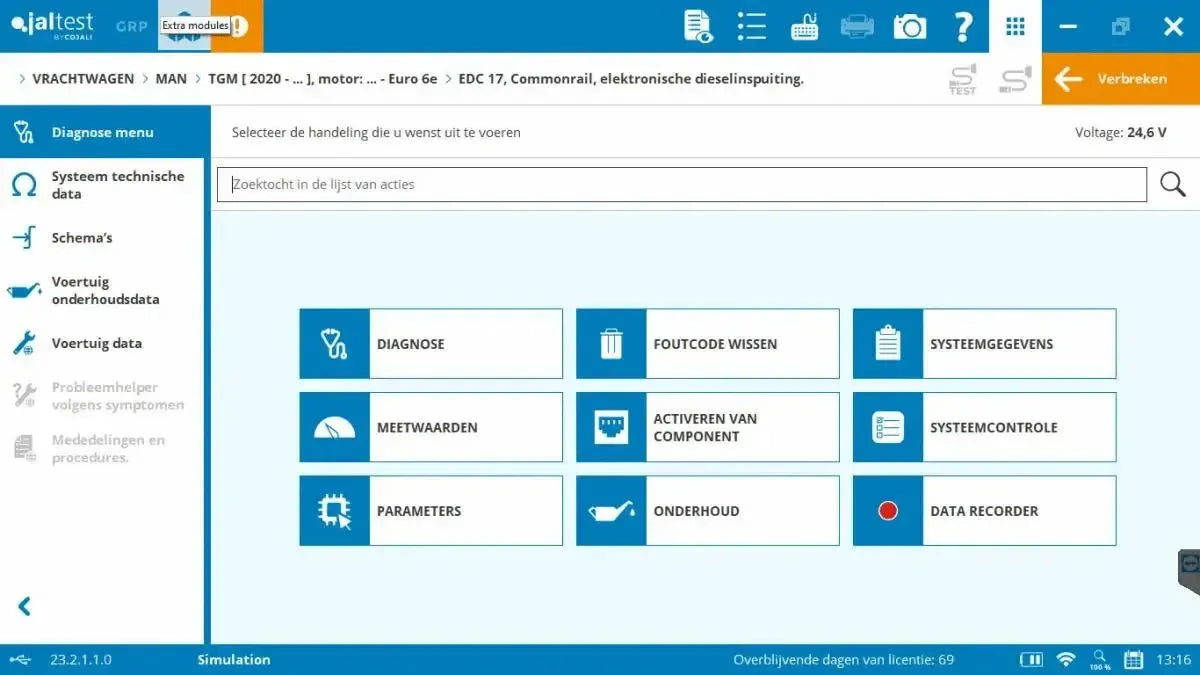

Diagnose

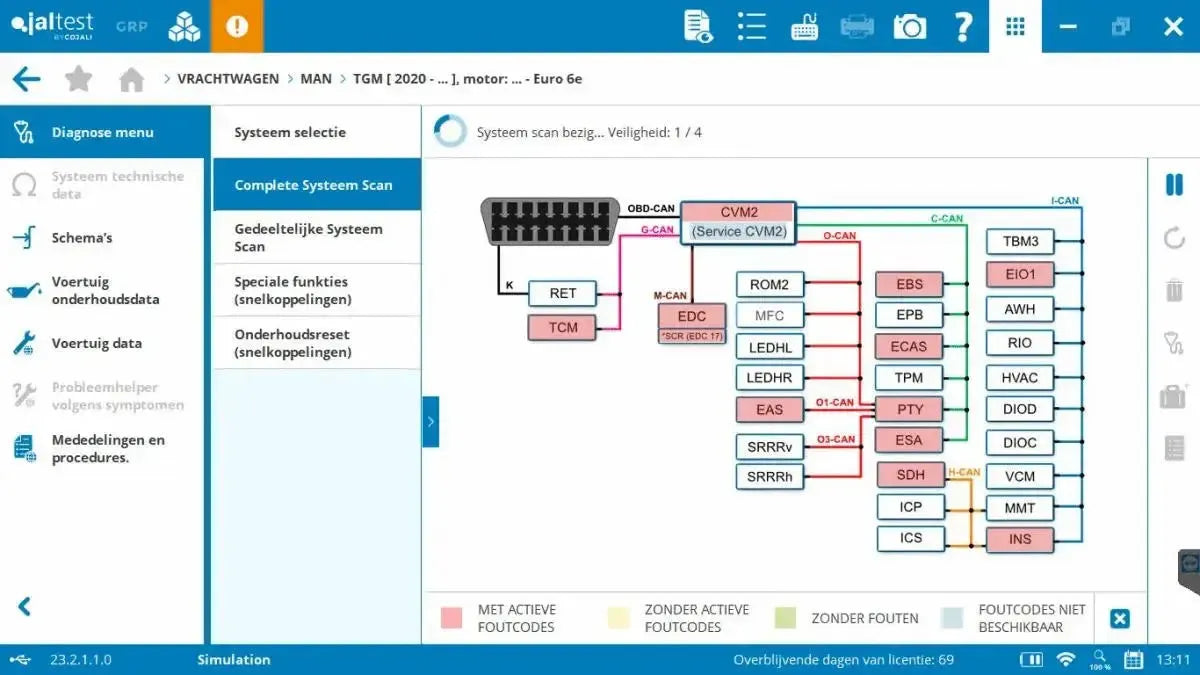

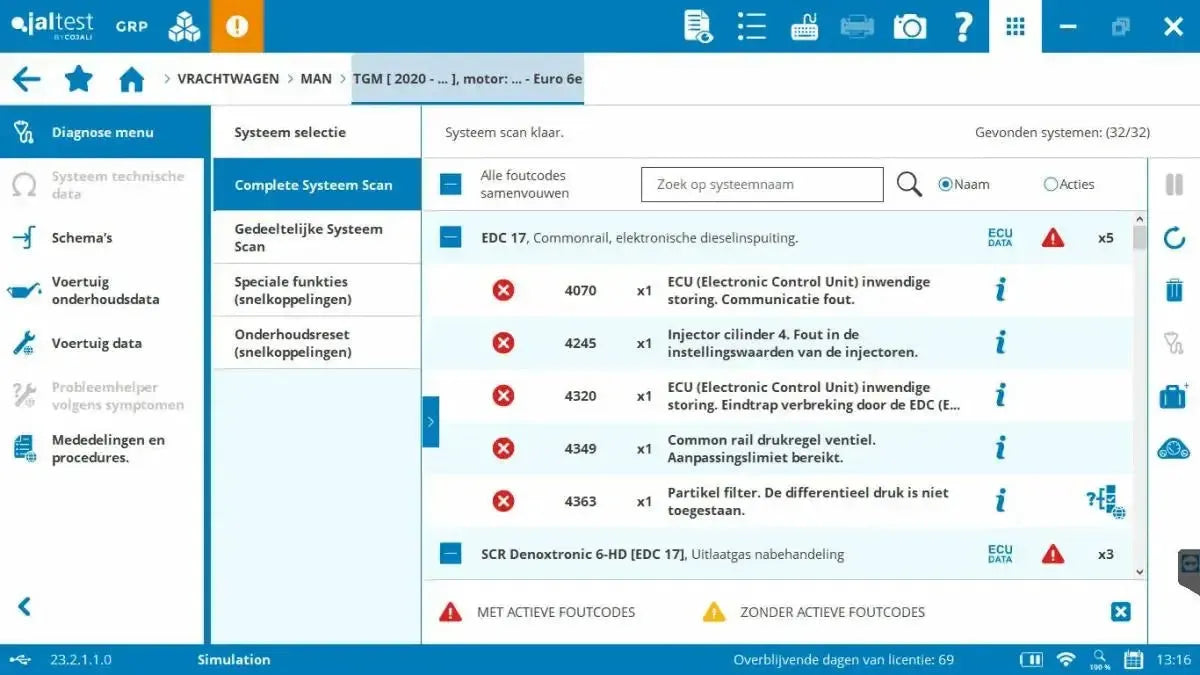

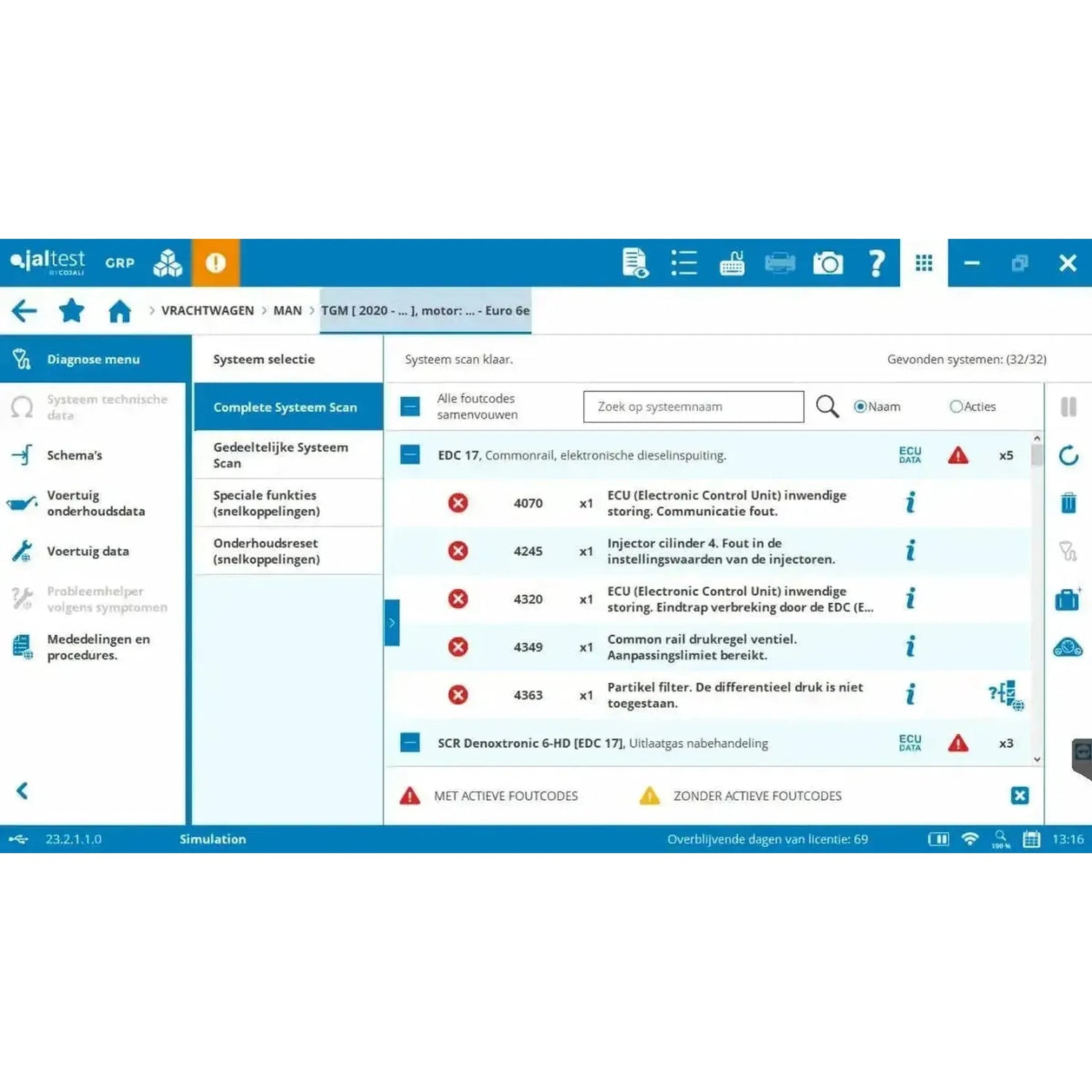

• Fehlercodes auslesen: Der Fehlerspeicher des Steuergeräts mit Informationen zu den Codes.
• Messwerte: Die Werte der angeschlossenen Sensoren auf dem Bildschirm.
• Komponenten ansteuern: Bauteile gezielt bedienen, um ihre Funktion zu überprüfen.
• ECU-Daten: Seriennummer, Softwareversion und weitere Daten des Steuergeräts.
• Parameter und Kalibrierungen: Steuergeräte konfigurieren und Systeme einstellen.

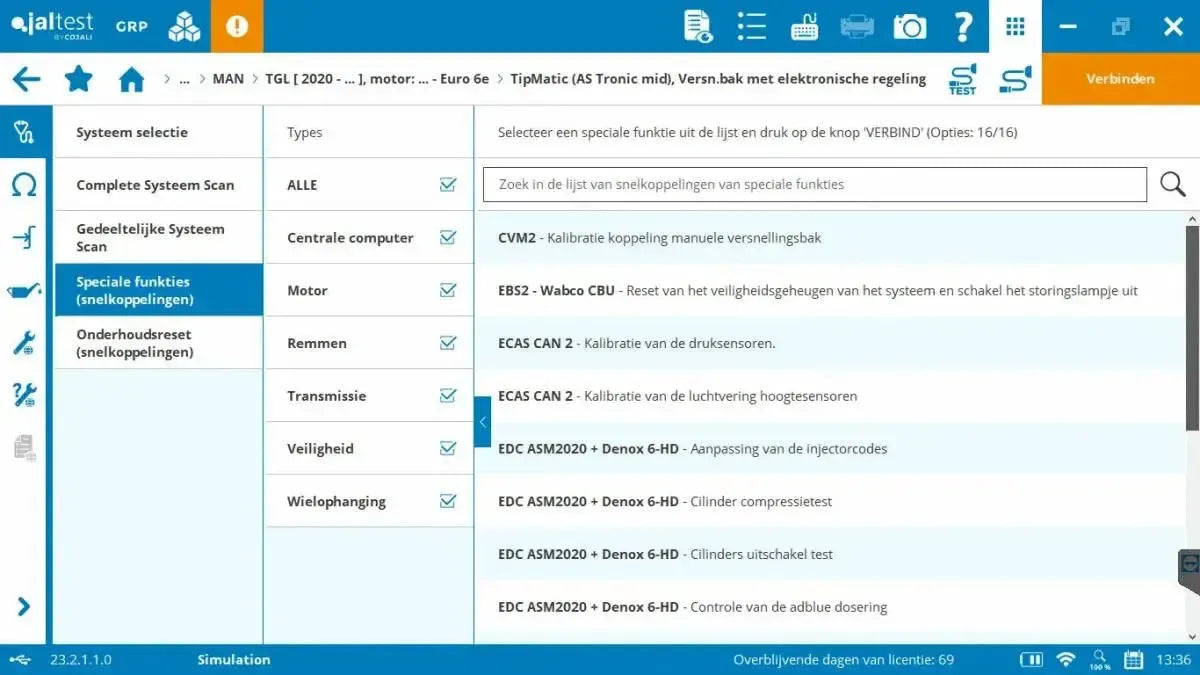

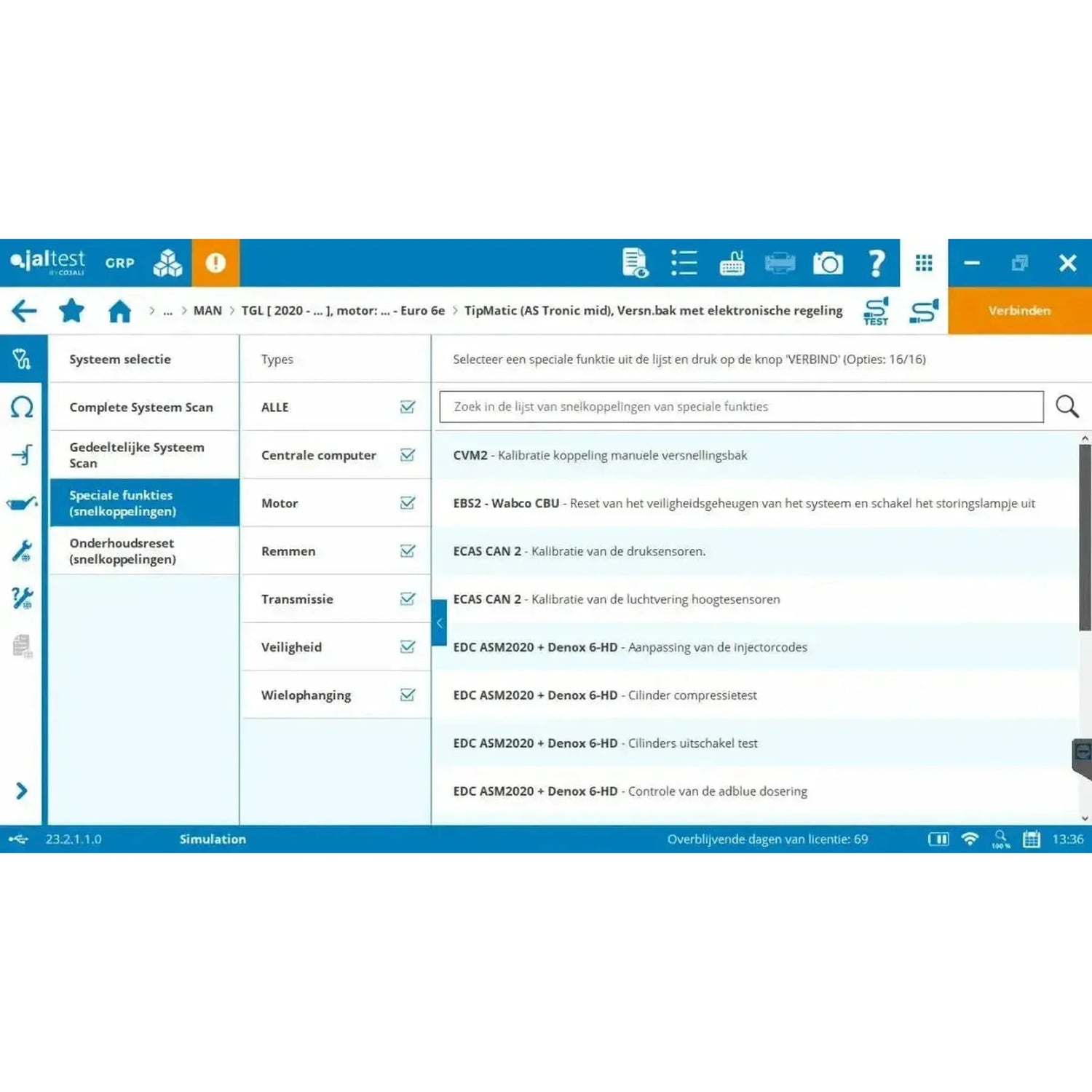

Wartung

• Rußpartikelfilter (DPF): Erzwungene Regeneration und Anmeldung nach dem Wechsel.
• Zylinder-Abschalttest: Zylinder einzeln abschalten, um den Motorlauf zu beurteilen.
• Injektorcodierung: Neue Injektoren in der Motorsteuerung anmelden.
• Komponenten kalibrieren: Nach dem Wechsel erneut einstellen.
• Wartungszähler: Nach einer Serviceleistung zurücksetzen.

Der Unterschied zur Expertmodus

Die gewöhnliche Diagnose besteht aus Auslesen, Messen und Ansteuern. Im Expertenmodus ändern Sie darüber hinaus Parameter in den Steuergeräten: Das Kalibrieren von Sensoren und Aktoren, das Einstellen von Betriebsparametern und die Regeneration des Rußpartikelfilters. Dieser Modus ist enthalten.

Kabel und Computer

Im Koffer befindet sich das 16-polige OBD-Kabel für den Standardanschluss. Hat das Fahrzeug einen herstellerspezifischen Stecker, ist dafür ein separates Kabel vorhanden; diese Kabel sind einzeln erhältlich und liegen zusätzlich gebündelt in drei Kabelsätzen vor. Die Software selbst läuft auf einem Windows-PC.

• Lkw und Bus (29362): Kabel für Volvo, Mercedes-Benz und MTU, Wabco-Bremssysteme, Renault, Iveco, die MAN TG-Serie, DAF und MAN mit 37-poliger Steckverbindung.
• Anhänger (70002024): Kabel für Wabco und Knorr-Bremse, für Haldex EB+/TRS und TPMS, sowie für Anhänger-CAN nach ISO 7638-1.
• Kühlgeräte (29989): Kabel für Thermo King und Carrier sowie für Carrier CAN.
• Einzelkabel: Auch einzeln erhältlich, wenn Sie in Ihrer Werkstatt nur mit einer Marke arbeiten.
• Computer: Die Software läuft auf Windows. Cojali liefert den Jaltest Rugged PC und das A140 Rugged PAD; beide sind einzeln in unserem Webshop erhältlich.

Das passende Kabel für Ihr Fahrzeug wird durch den Diagnoseanschluss im Fahrzeug bestimmt, nicht durch die Marke auf dem Kühlergrill. Überprüfen Sie den Stecker am Fahrzeug selbst, bevor Sie bestellen: Handelt es sich um den 16-poligen OBD2-Anschluss, genügt das mitgelieferte JDC213.9; handelt es sich um einen herstellerspezifischen Stecker, finden Sie das zugehörige Kabel in einem der drei Kabelsätze.

Lizenzierung und Verlängerung

Die Softwarelizenz läuft zwölf Monate ab der Aktivierung und wird anschließend jährlich erneuert mit der Updatelizenzen (29051). Solange die Lizenz gültig ist, erhalten Sie alle neuen Softwareversionen und haben Zugang zu den technischen Informationen.

• Verlängerung: Jährlich mit der Updatelizenz (29051), jeweils für weitere zwölf Monate.
• Laufzeit: Zwölf Monate ab Aktivierung.
• Installationen: Maximal fünf PCs. Die Jaltest-Hardware ist immer erforderlich, um die Software auszuführen.
• Registrierung: Bei der Aktivierung, nach jeder neuen Softwareversion und dann alle sechs Monate.
• Modul hinzukaufen: Ein später hinzugekauftes Modul wird Ihrer laufenden Lizenz angeglichen; Sie zahlen anteilig.
• Nicht verlängern: Die Diagnose funktioniert weiterhin mit der zuletzt installierten Version, aber der Zugang zu den technischen Informationen entfällt. Cojali unterstützt eine abgelaufene Lizenz noch ein Jahr lang.

Optionale Erweiterungen

Neben dem CV-Modul gibt es Erweiterungen, die Sie einzeln bestellen. Sie sind nicht erforderlich zum Diagnostizieren, erweitern aber die Dokumentation, die Unterstützung oder die Werkzeuge. Nachfolgend finden Sie, was für Nutzfahrzeuge verfügbar ist.

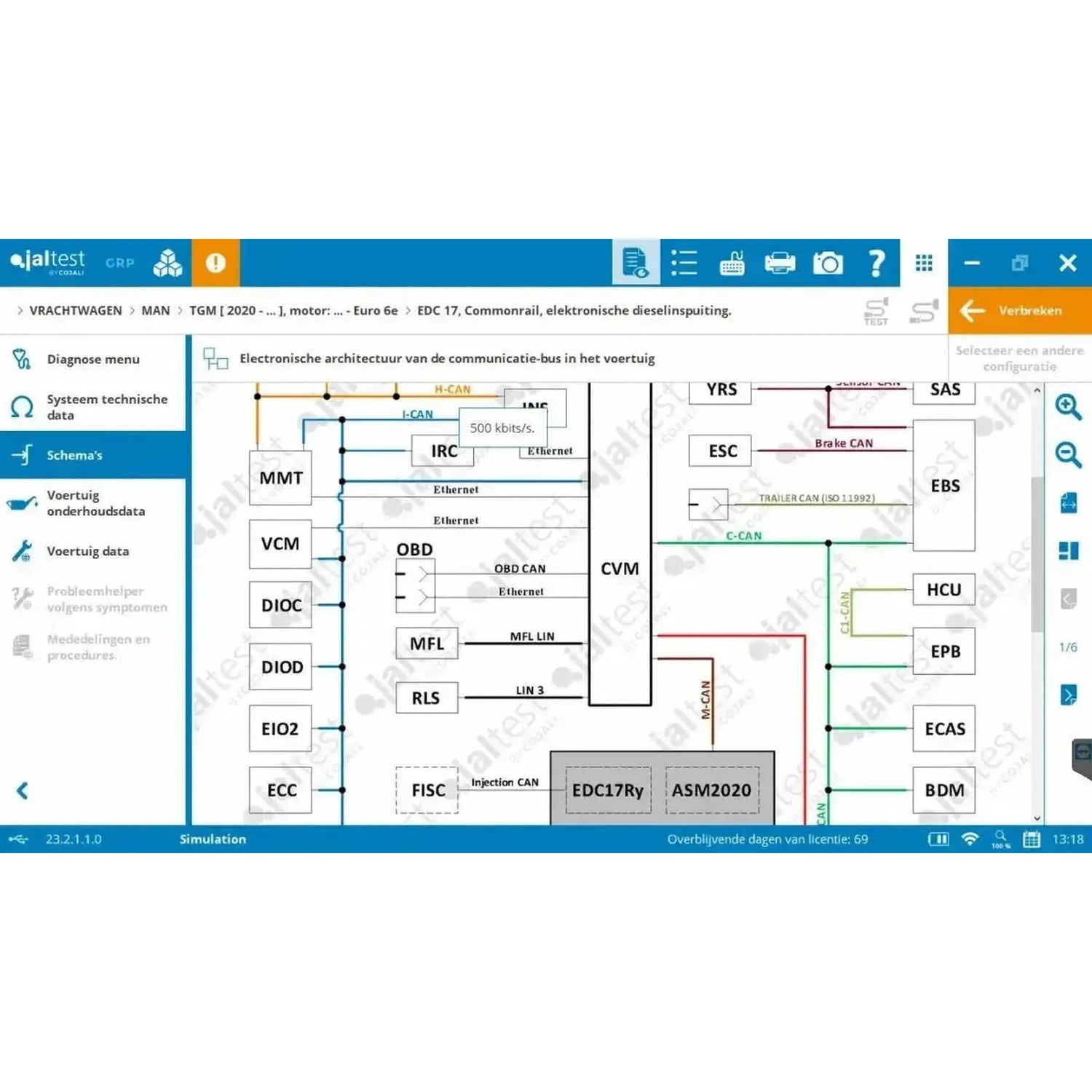

• INFO Plus CV (70605005): SMART Guides und Schaltpläne des kompletten Fahrzeugs.
• INFO Web CV: Dieselbe Dokumentation über eine Webplattform, monatlich oder jährlich.
• OEM RMI: Die offiziellen Reparaturinformationen des Herstellers pro Marke für Iveco, DAF und Scania.
• Knorr-Bremse Add-on: Die Software von Knorr-Bremse selbst mit den originalen technischen Informationen.
• SGW-Freischaltung: Zugang zu Fahrzeugen mit Security Gateway für Iveco und FCA.
• Spare Parts Search: Teilenummern nach Fahrgestellnummer recherchieren mit Explosionszeichnungen.
• Jaltest ETM: EBS-Modulatoren und Sensoren direkt durchmessen.
• Jaltest ADAS: Kalibrierung von Fahrassistenzsystemen; erfordert separate Kalibrierausrüstung.
• Jaltest ATS: Ein Jahr Zugriff auf den englischsprachigen technischen Helpdesk von Cojali. Verlängert sich automatisch; Kündigung ist schriftlich bis spätestens 30 Tage vor dem Ablaufdatum möglich.

Verpackungsinhalt

• 1x Jaltest Link V9 Schnittstelle (70001015)
• 1x Multipin-Set (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-poliges DB26 – 8-poliges OBD2 Adapterkabel | Schnittstelle
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Adapterkabel | Schnittstelle
• 1x Jaltest (JDC100) | Link V9 26-poliges DB26 Verlängerungskabel (100 cm) | Schnittstelle
• 1x Jaltest (70003015) | Kompakter Hartschalenkoffer
• 1x Jaltest (29303) | CV (Nutzfahrzeuge) | Software-Aktivierung
• 1x Jaltest (71502018) | CV (Nutzfahrzeuge) | Software-Lizenz
• 1x Jaltest INFO Online CV (29440)
