Jaltest  |  SKU: JDC519A

Jaltest (JDC519A) | Claas/Renault 4+4-poliges OBD – 16-poliges OBD2 Adapterkabel | Landmaschinenfahrzeug

€161,95 inkl.
€133,84 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

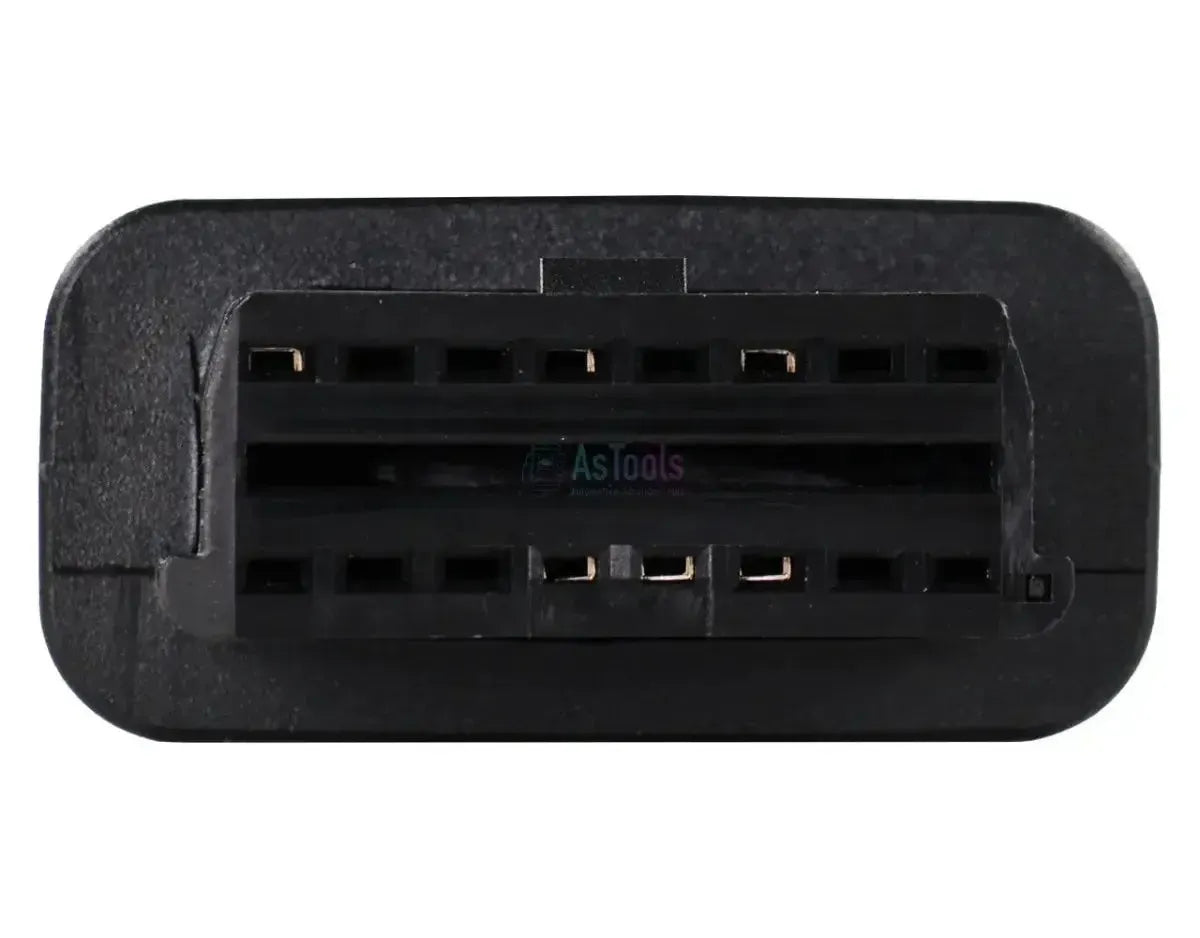

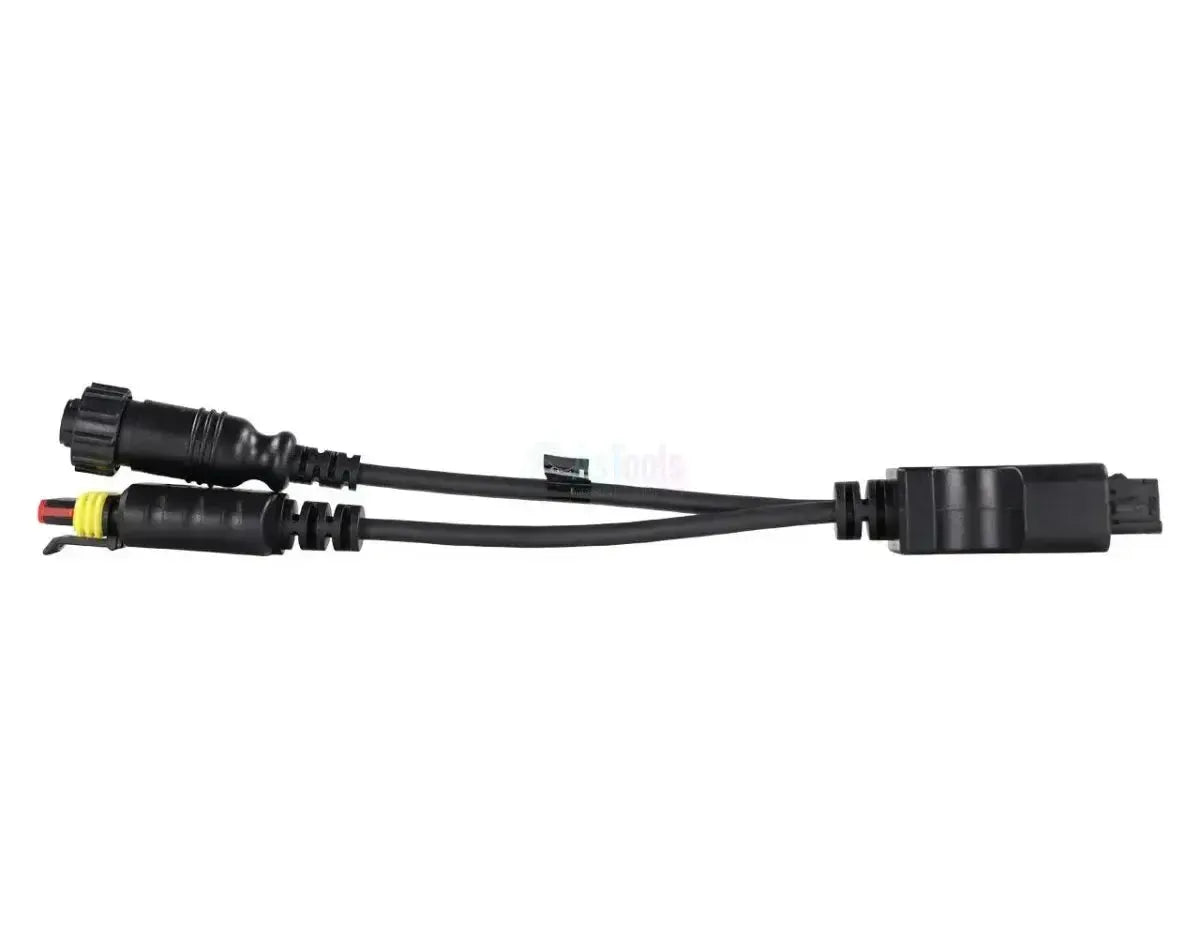

Das Jaltest JDC519A verbindet die Diagnoseschnittstelle von Claas- und Renault-Schleppern mit Ihrer Jaltest-Ausrüstung und teilt sich auf der Maschinenseite in zwei Stränge mit je vier Kontakten auf. Der erste Strang ist ein flacher 4-poliger Stecker mit einem roten Kontaktträger, einem gelben Dichtungsring und einem schwarzen Verriegelungsbügel darüber. Der zweite Strang ist ein runder 4-poliger Stecker, vollständig schwarz, mit einer gerillten Kupplungsmutter und vier Kontakten in Rautenform. Die Schnittstellenseite ist die 16-polige OBD2; das Kabel misst 28 bis 30 cm.

Über diese Verbindung erreicht die Jaltest-Software die Motorsteuerung DE-10 mit Radialzuspritzpumpe, vier Getriebesteuerungen (QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 und TRAX), die Ventilbetätigung ELECTROPILOT, die TCE-Hubvorrichtungen und das Kombiinstrument DBD2. Die Wartungsintervalle laufen bei diesen Schleppern ausschließlich über das DBD2; bei der Motor- und Getriebesteuerung sind sie nicht verfügbar. Das Kabel funktioniert mit Jaltest Link V8.1 und V9 und fällt unter Jaltest AGV (Landmaschinen).

VORTEILE

✔Beide Stränge sitzen an einem Kabel: Der flache Stecker mit dem roten Kontaktträger und der runde schwarze Stecker zusammen auf dem 16-poligen OBD2-Anschluss.
✔Erreicht die Motorsteuerung DE-10 (Level 12 - Tier 2/Stage II) mit Radialzuspritzpumpe der ARES- und CELTIS-Serie.
✔Mehrere Getriebeausführungen in derselben Abdeckung: QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41 (Autotronic 5 und Drivetronic 3B), EHM 24 und TRAX (CAN).
✔Auch die Hydraulik und das Armaturenbrett: ELECTROPILOT, TCE 15/25/35, TCE15T, TCE 6 und das DBD2, über das Sie die Wartungsintervalle abrufen.

HINWEISE

✕Die TCE9-Hubvorrichtung der CELTIS steht zwar auf der Abdeckungsliste, bietet aber keine Diagnosefunktionen.
✕Die Wartungsintervalle laufen bei dieser Serie über das DBD2-Instrumentenpaneel; bei den Motor- und Getriebesteuerungen sind sie nicht verfügbar.
✕Nur für den 4+4-poligen Anschluss verfügbar; dieselbe Schlepperfamilie ist auch mit einem 14-poligen Diagnosestecker erhältlich, für den die JDC525A gemeint ist.
✕Die Maschinenseite ist auf diesen beiden Steckern festgelegt: Ein flacher 4-poliger und ein runder 4-poliger. Weicht die Form an Ihrem Schlepper ab, passt dieses Kabel nicht.

Anwendungen und Funktionalitäten

Über diese 4+4-polige Verbindung greifen Sie mit der Jaltest-Software auf die Steuergeräte des Schleppers zu. Welche Geräte vorhanden sind, unterscheidet sich je nach Baureihe und Ausführung: Die ARES und die CELTIS haben eine andere Getriebesteuerung als die NECTIS. Die nachfolgende Aufstellung stammt aus der Claas- und Renault-Abdeckung von Jaltest AGV.

Steuergeräte, auf die Sie zugreifen können

  • DE-10 (Level 12 - Tier 2/Stage II), Motorsteuerung mit Radialzuigereinspritzpumpe: Die Motorsteuerung der ARES- und CELTIS-Baureihen mit Fehlercodes, Messwerten und ECU-Daten.
  • QUADRISHIFT / TWINSHIFT, Getriebesteuerung: Die Getriebesteuerung der ARES-Baureihe.
  • REVERSHIFT-B41 (Autotronic 5) und REVERSHIFT-B41 (Drivetronic 3B), Getriebesteuerung: Die Getriebesteuerungen der CELTIS.
  • EHM 24, TRAX und TRAX (CAN), Getriebesteuerung: Die Getriebesteuerungen der NECTIS-Baureihe.
  • ELECTROPILOT, Hydraulik: Das Bedienfeld für die externen Hydraulikventile.
  • TCE 15/25/35, TCE15T und TCE 6, Hydraulik: Die elektronischen Hubeinrichtungen.
  • DBD2, Instrumententafel: Das Armaturenbrett mit Zugriff auf die Wartungsintervalle.

Was Sie tun können

  • Fehlercodes auslesen und löschen: Den Fehlerspeicher der Steuereinheit mit Fehlerbeschreibung auslesen und nach der Reparatur leeren.
  • Messwerte anzeigen: Die aktuellen Sensorwerte der Steuereinheit mit der Möglichkeit, Alarmschwellen für Werte außerhalb des normalen Bereichs einzustellen.
  • Wartung einsehen: Die Wartungsintervalle abfragen und die durchgeführten Arbeiten in einem Bericht dokumentieren. Bei dieser Serie über das DBD2-Instrumentenpaneel verfügbar.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der Stecker, nicht das Modell. Dieses Kabel passt auf jeden Traktor aus der Renault Agriculture-Reihe und die späteren Claas-Ausführungen mit dem flachen und dem runden 4-poligen Stecker nebeneinander. Die folgenden Serien sind in der Abdeckung von Jaltest AGV enthalten; die 14-polige Ausführung derselben Familie ist nicht inbegriffen.

Claas / Renault:

  • ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7: (1996 - 2009)
  • ARES 7X0 / 7X5: (1996 - 2005)
  • ARES 8X5 / 8X6 (816, 826, 836): (2002 - 2005)
  • ATLES 9X5-9X6 (926, 936, 946): (2000 - 2015)
  • CELTIS: (2003 - 2008)
  • CERES: (1993 - 2003)
  • CERGOS: (1998 - 2004)
  • NECTIS: (2004 - 2014)
💡
Wissenswert: Die Maschinenseite besteht aus zwei Steckern in der Kabine, die Sie anhand ihrer Form unterscheiden können: Ein flacher Stecker mit rotem Kontakthalter und gelber Dichtung und ein runder schwarzer Stecker mit gerilltem Kupplungsring. Die gleiche Schlepperfamilie ist auch mit einem 14-poligen Stecker erhältlich (JDC525A). Überprüfen Sie am Schlepper selbst, welcher Anschluss vorhanden ist, bevor Sie bestellen.

Verpackungsinhalt

  • 1x Jaltest (JDC519A) | Claas/Renault 4+4-polige OBD – 16-polige OBD2 Adapterkabel | Landwirtschaftsfahrzeug

Technische Spezifikationen

Spezifikation Beschreibung
Hersteller Jaltest (Cojali)
Referenznummer JDC519A
Typ Adapterkabel
Anwendung Claas und Renault Agriculture mit 4+4-poliger Diagnoseschnittstelle
Länge 28 bis 30 cm
Schnittstelle Jaltest Link V8.1 und V9
Anschluss MaschinenSeite 4+4-polige OBD (flacher 4-poliger mit rotem Kontakthalter und runder 4-poliger)
Anschluss Schnittstellenseite 16-polige OBD2
Steuergeräte DE-10 (Motor), QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 und TRAX (Getriebe), ELECTROPILOT, TCE 15/25/35, TCE15T und TCE 6 (Hydraulik), DBD2 (Instrumententafel)
Segment Landwirtschaftsfahrzeug
Jaltest-Modul Jaltest AGV (Landwirtschaftsfahrzeuge)
