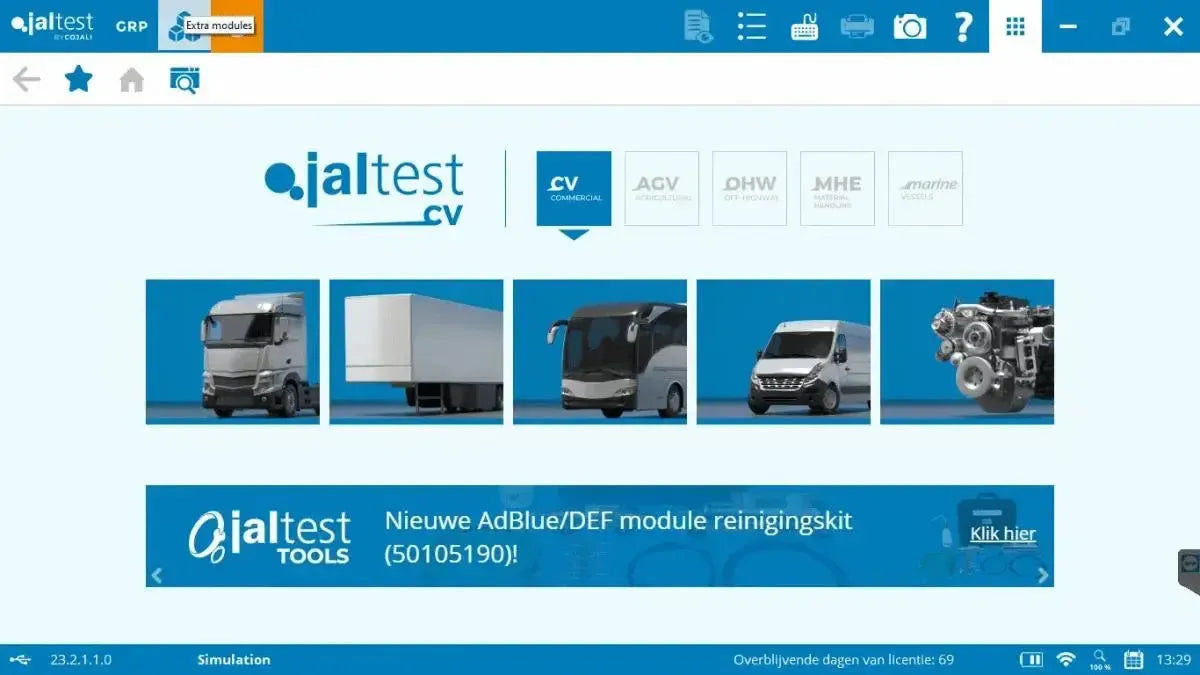

Jaltest LCV (Leichtes Nutzfahrzeug) Diagnosegerät

Was im Koffer enthalten ist

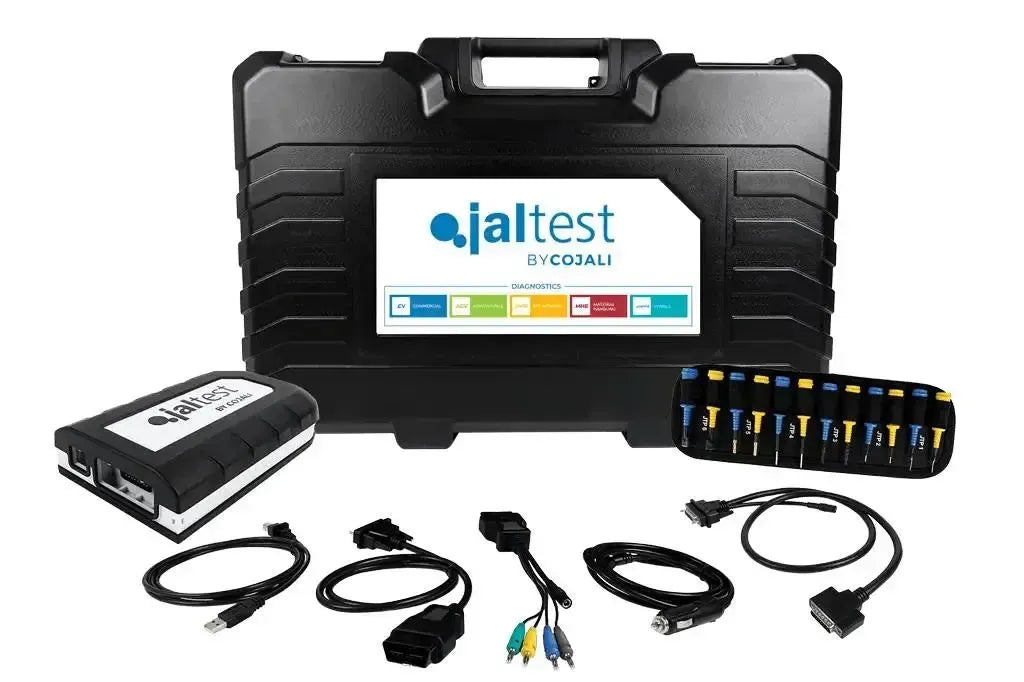

Der Koffer enthält die Hardware, mit der Sie die Verbindung herstellen, sowie das Softwarerecht, das das LCV-Modul freischaltet. Die Hardware ist identisch mit dem separaten Set 70001052; der Unterschied zwischen den Diagnosegeräten liegt im Softwaremodul, nicht im Koffer. Nachfolgend finden Sie für jedes Zubehörteil die Beschreibung und die entsprechende Artikelnummer.

Hardware

• Jaltest Link V9 (70001015): Die Diagnose-Schnittstelle, die Sie an die Diagnosebucht des Lieferwagens anschließen, mit 26-poligem DB26-Stecker zum Kabel und USB-C zum PC.
• Multipin Kit (70002001): Zwanzig Multipin-Stecker JTP01 bis JTP10, jeweils in zwei Farben, das Anschlussadapter JTP101 und zwei Stromkabel — JDC10AM2 mit Batterieclips und JDC20AM2 für den Zigarettenanzünder. Damit schließen Sie sich direkt an einen Stecker an, für den kein eigenes Diagnosekabel existiert.
• OBD-Kabel, 16-polig (JDC213.9): Das Standardkabel für die gewöhnliche Diagnosebucht.
• USB-C-Kabel (JDC107.9B): Die Verbindung zwischen der Link und Ihrem Laptop.
• Verlängerungskabel 100 cm (JDC100): Mit 26-poligem DB26-Stecker, dem breiten Anschluss auf der Link selbst. Praktisch, wenn sich die Diagnosebucht tief unter dem Armaturenbrett oder hinter einer Verkleidung befindet.
• Koffer (70003015): Die kompakte Ausführung, 505 x 381 x 146 mm.

Software

• Software (293600): Der einmalige Erwerb, der das Modul Modular LCV freischaltet. Bei Modular ist das erste Nutzungsjahr hierin enthalten, daher ist keine separate Software-Lizenz erforderlich.
• Jaltest GRP: Die Werkstatt-Software von Cojali für Kunden, Fahrzeuge und Berichte, in den Modi Basic, Synchro und Enterprise; diese Modi können kostenlos aktiviert werden.

Ein Laptop und die Lieferwagen-Kabel sind hier nicht enthalten. Siehe Kabel und Computer weiter unten auf dieser Seite.

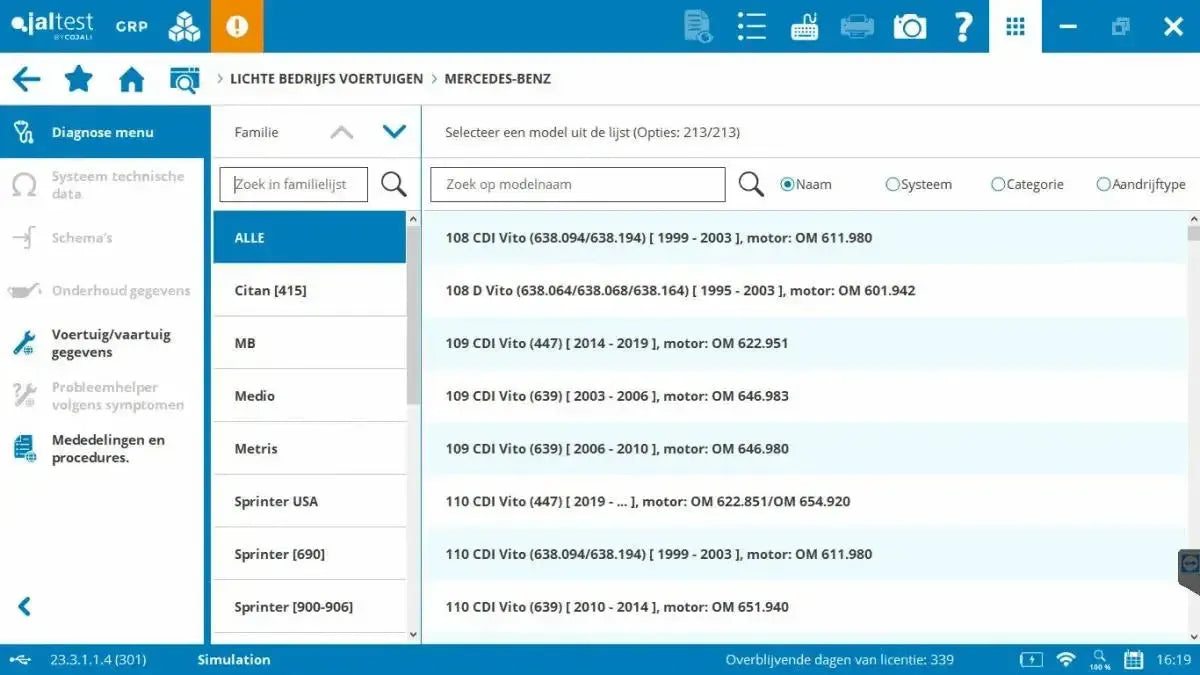

Für welche Kastenwagen und Systeme

Jaltest Modular LCV deckt Lieferwagen und leichte Nutzfahrzeuge ab. Eine Marke in der Liste bedeutet, dass Unterstützung vorhanden ist, nicht dass jedes Modell und Baujahr vollständig unterstützt wird. Die Einteilung nach Kontinenten bezieht sich auf das Land, aus dem die Marke stammt, nicht auf den aktuellen Eigentümer.

Hersteller von Kastenwagen in der Abdeckung

Bekannte Marken unter den Lieferwagen in der Abdeckung von Jaltest Modular LCV: Citroën, Fiat, Ford, Iveco, Mercedes-Benz, Opel, Peugeot, Renault und Volkswagen.

Alle 41 Lieferwagen-Marken, unterteilt nach Kontinenten:

Europa umfasst auch das Vereinigte Königreich und Russland. China wird separat von Asien aufgeführt, unter das Japan, Südkorea und Indien fallen. Der Zusatz USA bei Hino, Isuzu und Mitsubishi Fuso bezieht sich auf die amerikanischen Versionen einer asiatischen Marke; unter Sonstige ist die Marke aus Australien aufgeführt.

Die Systeme im Lieferwagen

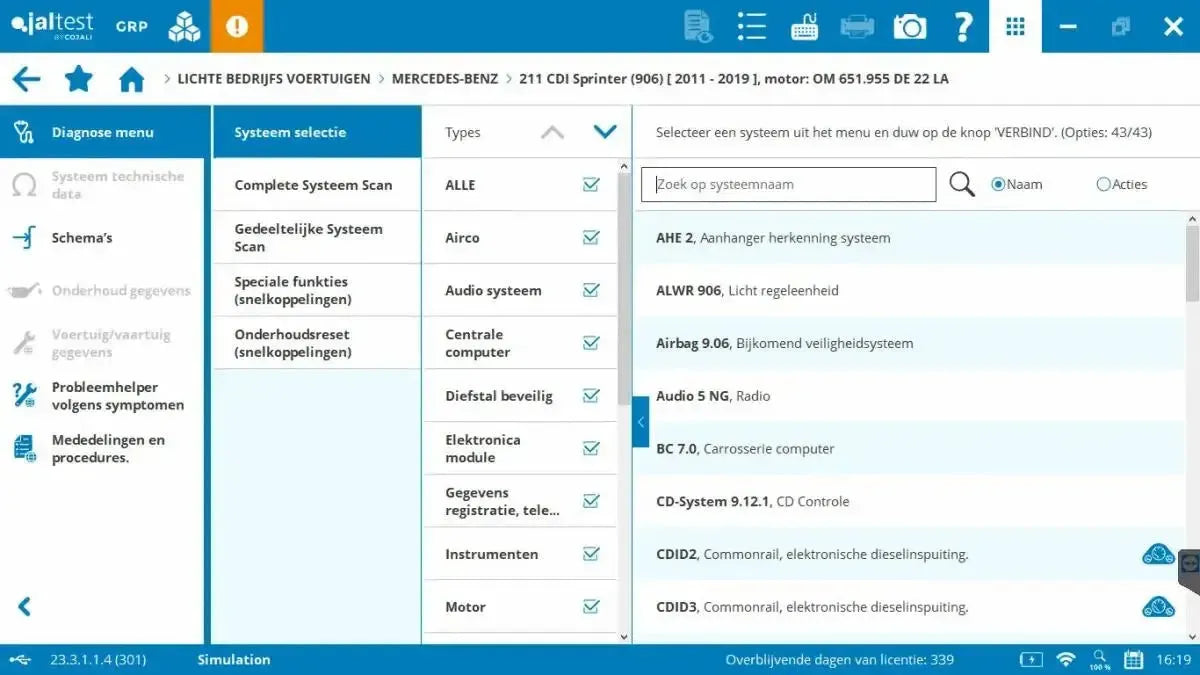

• Motormanagement: Die elektronische Dieselregelung EDC, bei neueren Ausführungen EDC 17 und EDC MD1 mit Common-Rail-Einspritzung.
• Abgasnachbehandlung: Der Partikelfilter und die SCR- sowie AdBlue-Regelung mit der Steuereinheit für die Abgasnachbehandlung.
• Bremsen und Stabilität: Das hydraulische Antiblockiersystem mit Antischlupf- und Stabilitätsregelung, in der Software ABS9/ASR9/ESP9.
• Karosserie-Computer (BCM): Die zentrale Einheit für die elektrischen Funktionen, zusammen mit dem Chassis-Erweiterungsmodul EM.
• Airbag: Das Airbag- und Gurtstraffersystem der Insassensicherheit.
• Klimaanlage (ACM): Die Klimaanlage und die Heizung, einschließlich der Standheizung, falls vorhanden.
• Getriebe: Automatische und robotisierte Getriebe, einschließlich der ZF 8HP Hi-Matic, und der Kupplungspunkt.
• Kombiinstrument und Komfort: Das Kombiinstrument mit Kilometerzähler, die Parkierungshilfe, das Multimediabildschirm, das Audiosystem, die Kommunikationseinheit und den Startblocker.
• Sicherheitsgateway (SGW): Das Gateway, das bei neueren Versionen von FCA und Iveco den Zugriff auf den Fahrzeugbus schützt.

Das Sicherheitsgateway (SGW)

Die neueren Lieferwagen von FCA und Iveco schützen ihren Fahrzeugbus mit einem Sicherheitsgateway, in der Software SGW bezeichnet. Jaltest ist von beiden Herstellern als geeignetes Werkzeug zugelassen und stellt die Verbindung zwischen Ihrem Diagnosegerät und den Authentifizierungsservern her, damit bidirektionale Tests, das Löschen von Fehlercodes und andere Reparaturfunktionen verfügbar bleiben. Dieser Zugriff ist ein separates Modul mit eigenen Artikelnummern und ist nicht in diesem Set enthalten; siehe Optionale Erweiterungen.

Was Sie damit tun können

Mit dem LCV-Modul lesen Sie die Steuergeräte des Lieferwagens aus, überwachen Messwerte und steuern Komponenten an. Darüber hinaus führen Sie damit die Arbeiten durch, die die Software erfordert: Partikelfilter, Injektoren, Kalibrierungen und Wartungszähler.

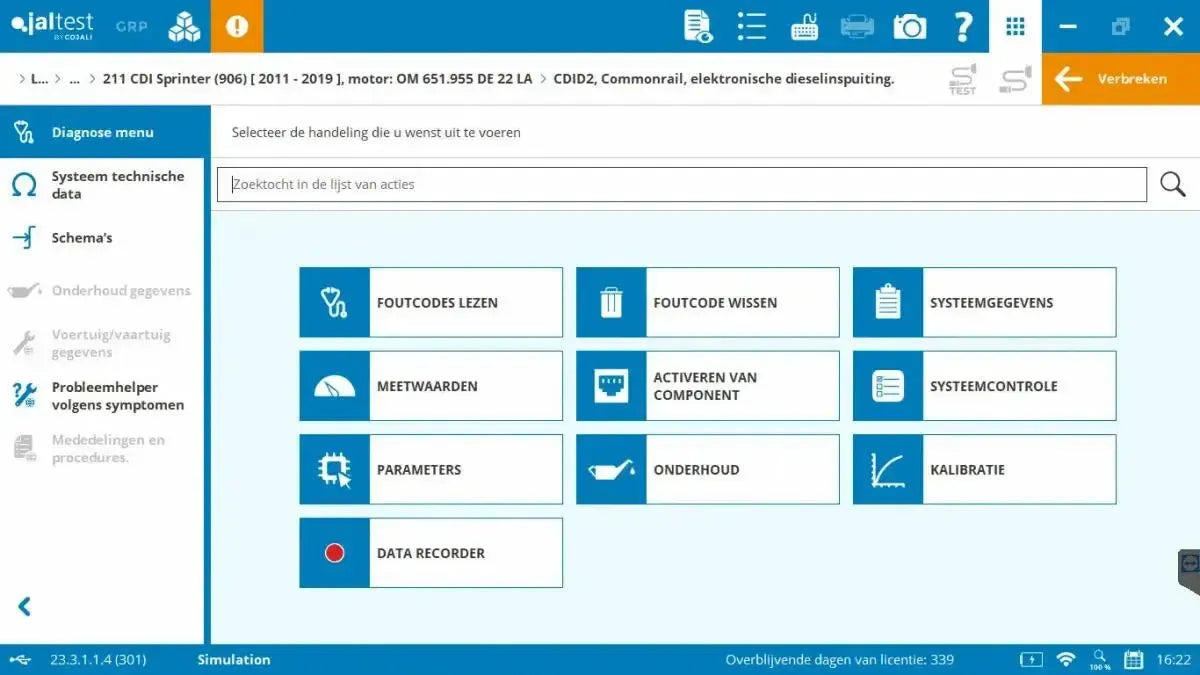

Diagnose

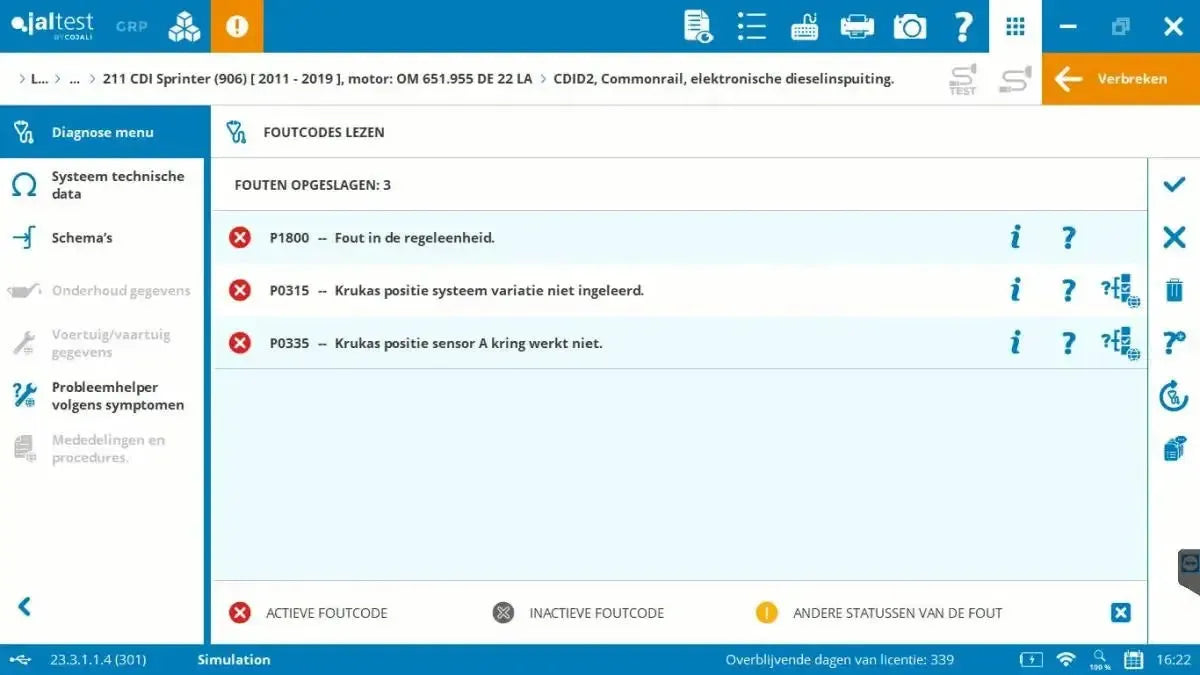

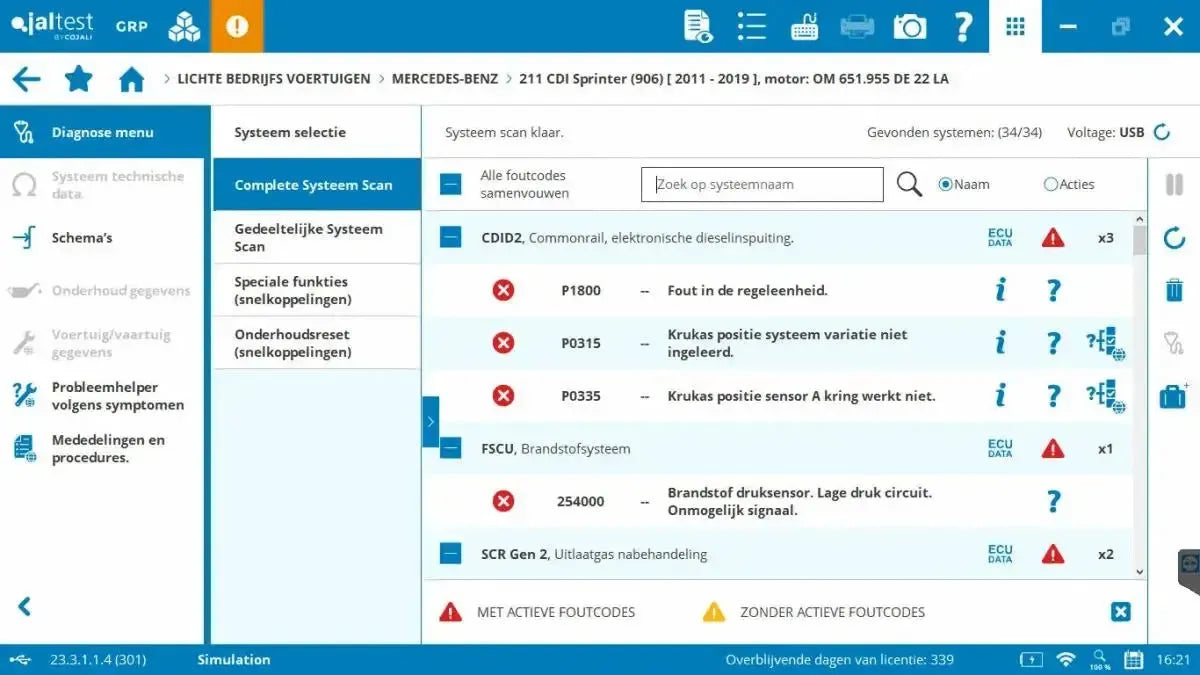

• Fehlercodes lesen und löschen: Aktive, inaktive und permanente Codes mit Beschreibung sowie Löschen nach der Reparatur.
• Messwerte: Die Werte der angeschlossenen Sensoren auf dem Bildschirm, in Zahlen und als Grafik.
• Komponenten ansteuern: Bauteile gezielt bedienen, um ihre Funktion zu überprüfen.
• ECU-Daten: Teilenummer, Softwareversion und Erstinstallationsdaten.
• Parameter und Kalibrierungen: Steuergeräte konfigurieren und Systeme abstimmen.

Wartung und Kalibrierung

• Wartungsmelder: Den Wartungsmelder im Bordcomputer nach einem Öl- oder Filterwechsel zurücksetzen.
• Rußpartikelfilter (DPF): Regeneration erzwingen und nach Reinigung oder Austausch die Ruß- und Aschewerte zurücksetzen.
• SCR und AdBlue: Das System zurücksetzen und Pumpe, Heizung und Einspritzventil durchmessen.
• Injektorcodierung: Neue Injektoren mit ihrem eigenen Code in der Motorsteuerung anmelden.
• Elektrische Parkbremse (EPB): Die Bremsbacken für Wartungsarbeiten öffnen und schließen, dann das System kalibrieren.
• Lenkwinkelsensor (SAS): Nach einer Vermessung oder nach dem Austausch von Lenkteilen kalibrieren.
• Reifendruckkontrolle (TPMS): Die Sensoren neu anlernen und die Warnleuchte zurücksetzen.
• Batterieregistrierung (BMS): Eine neue Batterie mit den richtigen Daten im Fahrzeug anmelden.
• Transportmodus: Bei der Ablieferung eines neuen Fahrzeugs deaktivieren.

Kabel und Computer

Im Koffer befindet sich das 16-polige OBD-Kabel für den Standardanschluss. Ältere Lieferwagen haben diesen noch nicht, und einige Hersteller legen ihre Diagnoseadern auf abweichende Kontakte; dazu gehört ein separates Adapterkabel oder ein Konverter. Die Software selbst läuft auf einem Windows-PC.

• Volkswagen (JDC402A): Das Adapterkabel für den 2+2-poligen OBD1-Anschluss, zwei separate zweipolige Stecker — weiß mit den Buchstaben L und K, schwarz mit Minus und Plus.
• Herstellerspezifische OBD1-Stecker: OBD215 für den 12-poligen Anschluss von GM und OBD401 für den 38-poligen Anschluss des Iveco Daily.
• Abweichend verdrahtete OBD2-Stecker: JDCOBD2 für Hyundai und JDCOBD3 für Tata-Daewoo, Konverter, die die Diagnoseadern auf die genormten Kontakte zurücklegen.
• Ältere Protokolle: JDCOBD6 konvertiert SAE J1850 in den Ausführungen PWM und VPW zu CAN; das ist erforderlich, wenn Kontakt 2 belegt ist und die Kontakte 6 und 14 frei bleiben.
• Sicherheitsport: JDC406A für den Fiat-Port, JDC408A für den Port von Renault und Nissan, und JDC407A für den Iveco Daily mit dem ST15-Stecker.
• Computer: Die Software läuft auf Windows. Cojali liefert den Jaltest Rugged PC und das A140 Rugged PAD; beide sind einzeln in unserem Webshop erhältlich.

Welches Kabel Sie benötigen, richtet sich nach dem Diagnoseanschluss im Lieferwagen und nicht nach dem Hersteller auf der Kühlermaske. Überprüfen Sie am Fahrzeug selbst, welcher Stecker unter dem Armaturenbrett sitzt, bevor Sie bestellen: Zählen Sie die Kontakte nach und prüfen Sie, ob die Kontakte 6 und 14 belegt sind.

Lizenzierung und Verlängerung

Bei Modular erwerben Sie die Software-Aktivierung und das erste Nutzungsjahr in einem. Ab dem zweiten Jahr verlängern Sie mit der Update-Lizenz (29051600), jeweils für erneut zwölf Monate. Solange die Lizenz läuft, erhalten Sie alle neuen Softwareversionen für die Lieferwagensysteme.

• Laufzeit: Zwölf Monate ab der Aktivierung, in der Software-Aktivierung enthalten.
• Verlängerung: Jährlich mit der Update-Lizenz (29051600).
• Installationen: Maximal fünf PCs. Die Jaltest-Hardware ist immer erforderlich, um die Software auszuführen.
• Registrierung: Bei der Aktivierung, nach jeder neuen Softwareversion und dann alle sechs Monate.
• Modul hinzukaufen: Ein später hinzugekauftes Modul wird auf Ihre laufende Lizenz abgestimmt; Sie zahlen anteilig.
• Nicht verlängern: Das Modul wird gesperrt, bis Sie die Update-Lizenz erwerben.

Optionale Erweiterungen

Neben dem LCV-Modul gibt es Erweiterungen, die Sie separat bestellen. Sie sind nicht erforderlich, um Diagnosen durchzuführen, erweitern aber das Nachschlagewerk, die Unterstützung oder die Werkzeuge. Nachfolgend finden Sie, was für Lieferwagen und leichte Nutzfahrzeuge gehört.

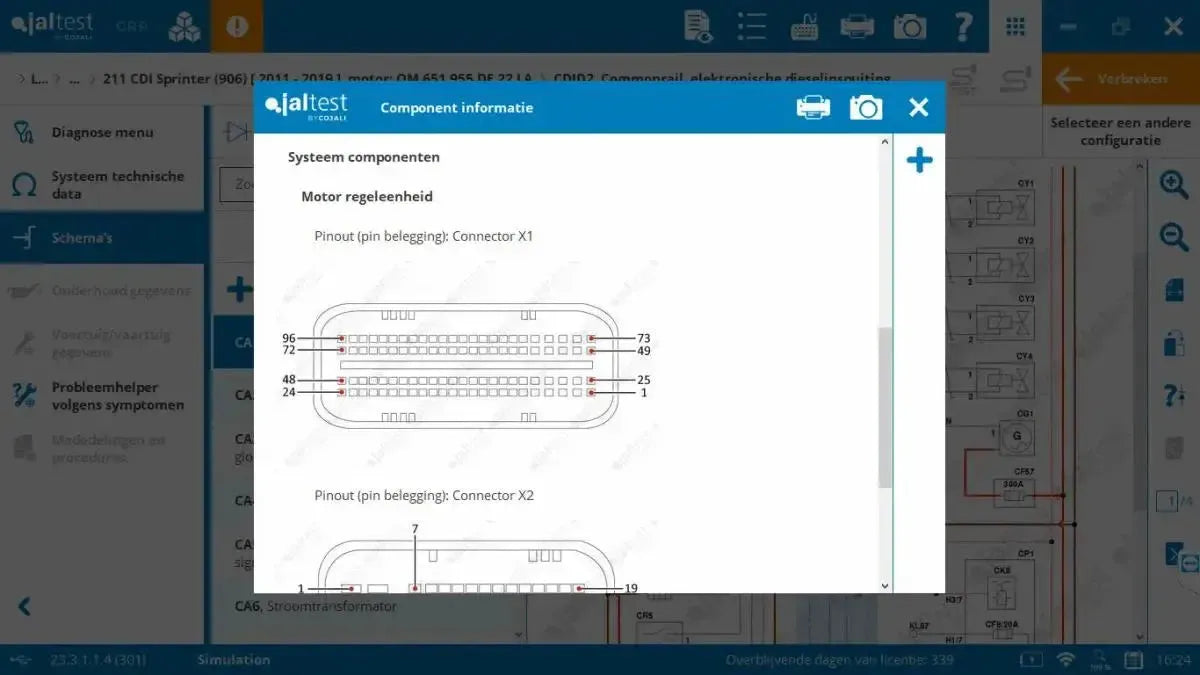

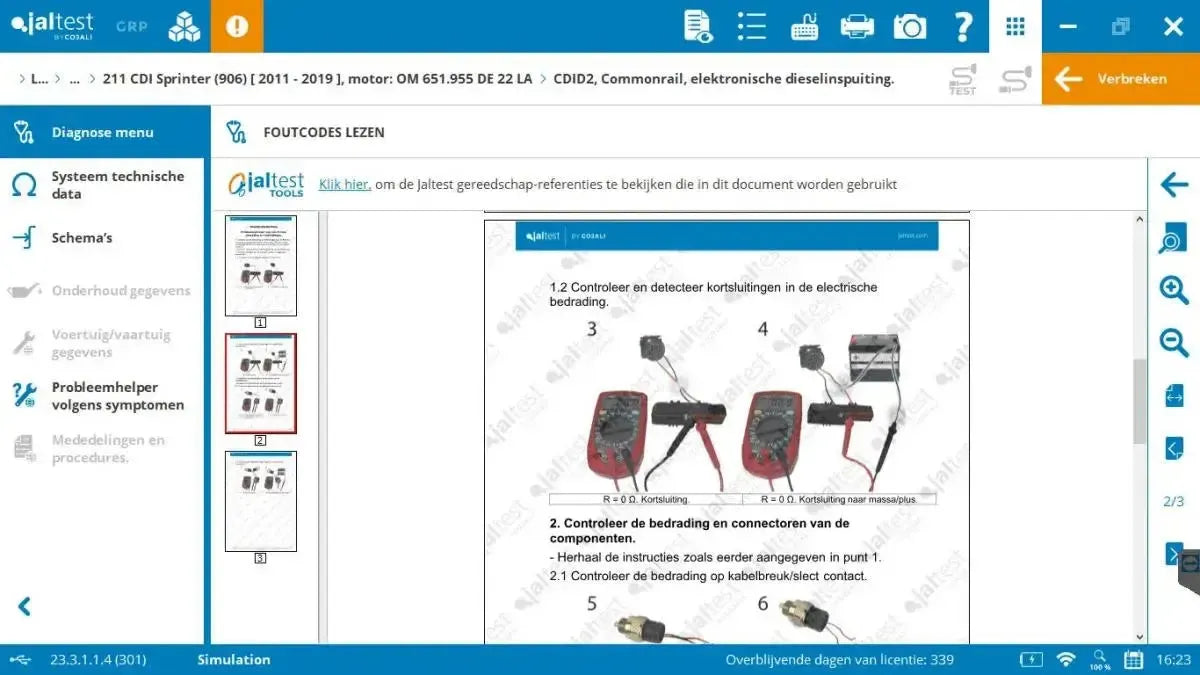

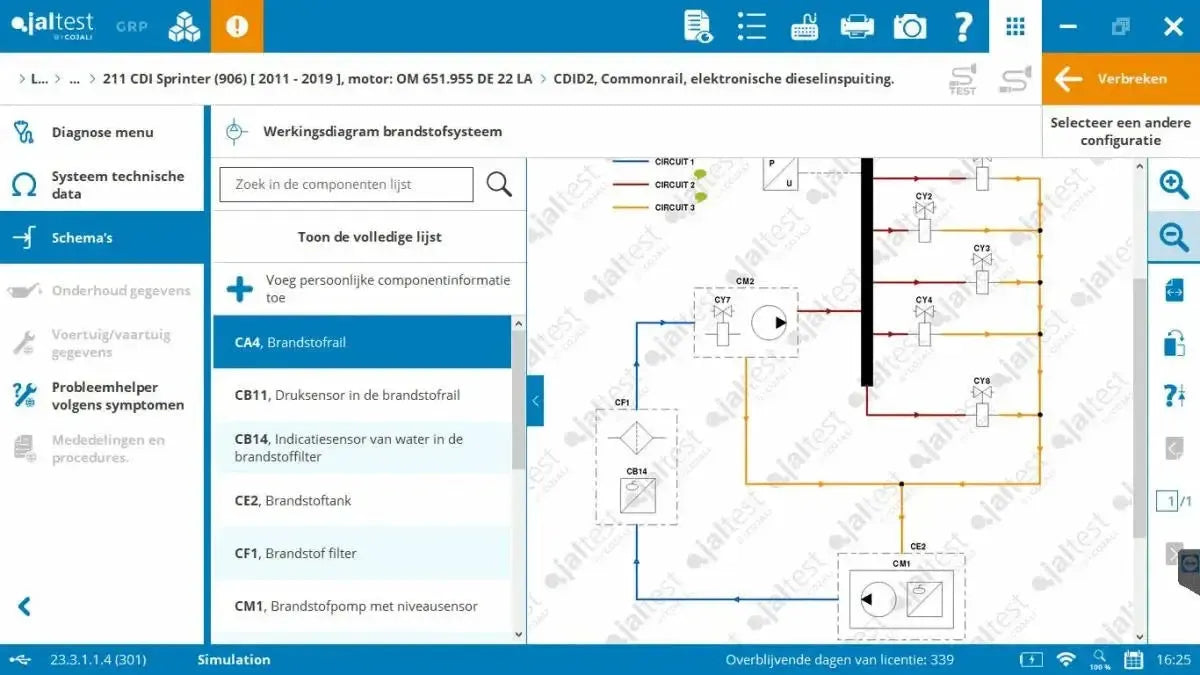

• INFO Plus für Modular (70605043): Die Schaltpläne und die angeleiteten Reparaturprozesse. Nehmen Sie diese für ebenso viele modulare Lizenzen ab, wie Ihr Gerät hat.
• Sicherheitsport FCA (70607001): Der Zugang zum Sicherheitsport der FCA-Marken für ein Jahr ab Anmeldung. Eine gültige modulare Lizenz oder CV-Lizenz ist hierfür erforderlich.
• Sicherheitsport Iveco (70607002 und 70607003): Bei Iveco läuft der Zugang pro Unternehmen und pro Gerät, daher sind beide Referenzen erforderlich. Sie laufen bis zum 31. Dezember des laufenden Jahres; die Verlängerung erfolgt mit 78500001 und 78500002 und muss zwischen 1. November und 15. Dezember angefordert werden. Kommt die Anforderung später, folgt eine neue Aktivierung, erneut pro Unternehmen und pro Gerät.
• Jaltest ADAS (29786): Die Software zum Kalibrieren von Kameras, Radaranlagen und Sensoren mit den entsprechenden Kalibrierplatten.
• Jaltest ATS: Ein Jahr Zugang zum englischsprachigen technischen Support-Schalter von Cojali. Läuft automatisch weiter; Kündigung ist schriftlich bis dreißig Tage vor Ablauf möglich.
• Herstellermodul (29469): Nach Systemhersteller statt nach Fahzeughersteller wählen. Dieses Modul ist nicht einzeln erhältlich und erfordert Modular Truck, Modular Bus oder beides; mit nur Modular LCV geht es nicht.

Verpackungsinhalt

• 1x Jaltest Link V9 Schnittstelle (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-poliges DB26 – 16-poliges OBD2 Adapterkabel | Schnittstelle
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Adapterkabel | Schnittstelle
• 1x Jaltest (JDC100) | Link V9 26-poliges DB26 Verlängerungskabel (100 cm) | Schnittstelle
• 1x Jaltest (70003015) | Kompakte Hardcase
• 1x Jaltest (293600) | LCV (Modular) | Software-Lizenz
