Jaltest  |  SKU: 70002030

Jaltest (70002030) | OHW Adapterkabelset Basis (7 Kabel) | Gelände- und Baumaschinen

€1.212,95 inkl.
€1.002,44 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

Der Jaltest Adapterkabelset 70002030 ist das Basisset für Off-Highway-Maschinen. Mit den sieben Kabeln verbinden Sie die herstellereigene Diagnosebuchse von Bau- und Geländemaschinen mit Ihrem Jaltest-Diagnosekabel. Der Schwerpunkt liegt auf der Motorseite, mit den Kabeln für Deutz, Caterpillar und Perkins, Kubota und Yanmar. Außerdem enthalten sind das Maschinenkabel für Volvo Construction Equipment und das Kabel für den grünen 9-poligen Deutsch-Stecker gemäß J1939.

Caterpillar ist zweimal vertreten, mit dem 9-poligen Motoranschluss und dem 14-poligen Maschinenanschluss, sodass Sie an beiden Seiten eines Caterpillar anschließen können. Im Vergleich zum kompletten Set 70002026 fehlen fünf Kabel: Mercedes-Benz und MTU, das Getriebe ZF Ergopower, Komatsu, Hitachi und Liebherr. Kubota, Yanmar und der 14-polige Caterpillar sind nur in diesem Basisset enthalten. Die Kabel fallen unter Jaltest OHW (Off-Highway-Maschinen).

VORTEILE

✔Sieben Kabel mit Schwerpunkt auf der Motorseite: Deutz, Caterpillar und Perkins, Kubota und Yanmar.
✔Caterpillar ist zweimal enthalten, mit dem 9-poligen Motoranschluss und dem 14-poligen Maschinenanschluss.
✔Drei der sieben Kabel, Kubota, Yanmar und der 14-polige Caterpillar, sind nicht im kompletten Set 70002026 enthalten.
✔Das JDC217.9 wird mit seinem 26-poligen DB26 direkt an den Jaltest Link V9 angeschlossen, ohne Zwischenkabel.

HINWEISE

✕Das JDC217.9 ist für den Jaltest Link V9 vorgesehen; die übrigen sechs Kabel dieses Sets funktionieren auch mit dem V8.1.
✕Es sind keine Kabel für Hitachi, Komatsu und Liebherr enthalten; diese sind im kompletten Set 70002026 enthalten.
✕Auch das Getriebe ZF Ergopower und der Anschluss für Mercedes-Benz- und MTU-Motoren fehlen in dieser Ausführung.
✕Neben dem Volvo CE-Kabel und dem 14-poligen Caterpillar handelt es sich hierbei um Motoranschlüsse. Die übrigen Maschinensteuerungen behalten ihren eigenen Stecker.

Anwendungen und Funktionen

Jedes Kabel in diesem Set wandelt eine herstellereigene Diagnosebuchse in den Standardanschluss des Jaltest Link um. Was Sie danach tun können, bestimmen die Jaltest-Software und die Abdeckungstabelle der Maschine, nicht das Kabel. Der Schwerpunkt liegt auf den Motorsteuerungen von kompaktem Gerät, ergänzt durch einen Maschinenanschluss für Volvo CE.

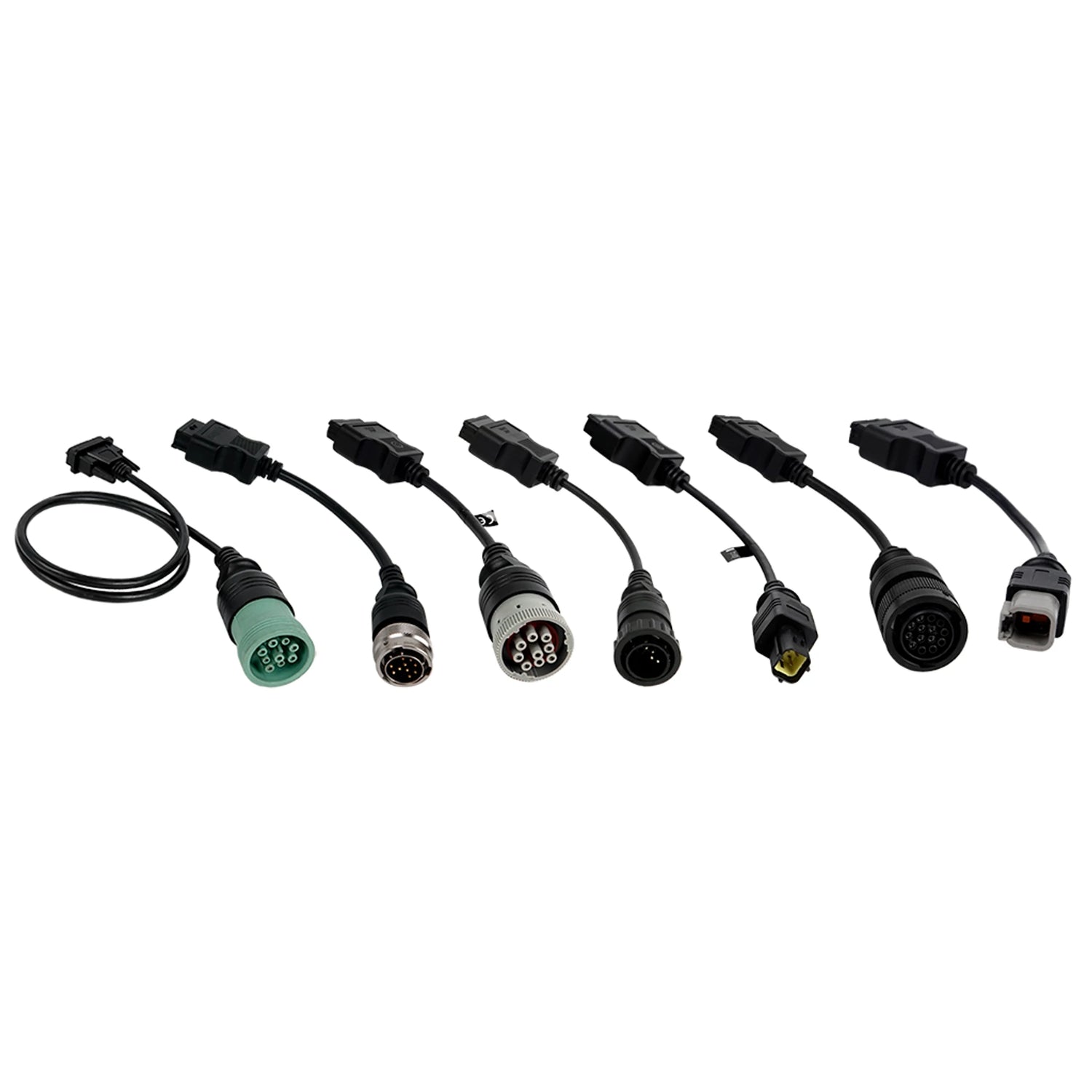

Inhalt des Sets

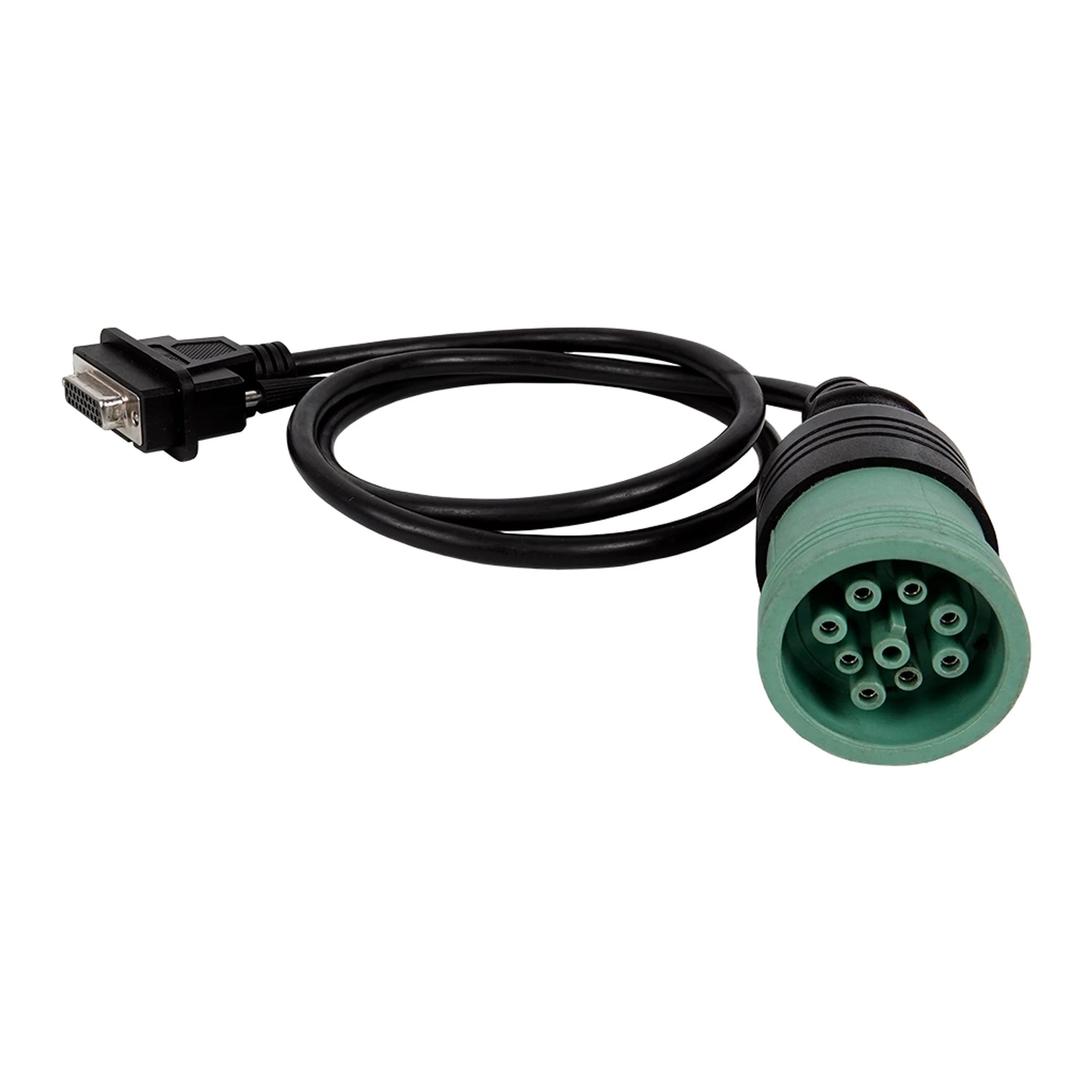

  • JDC217.9: Deutsch 9-polig grün, zu DB26.

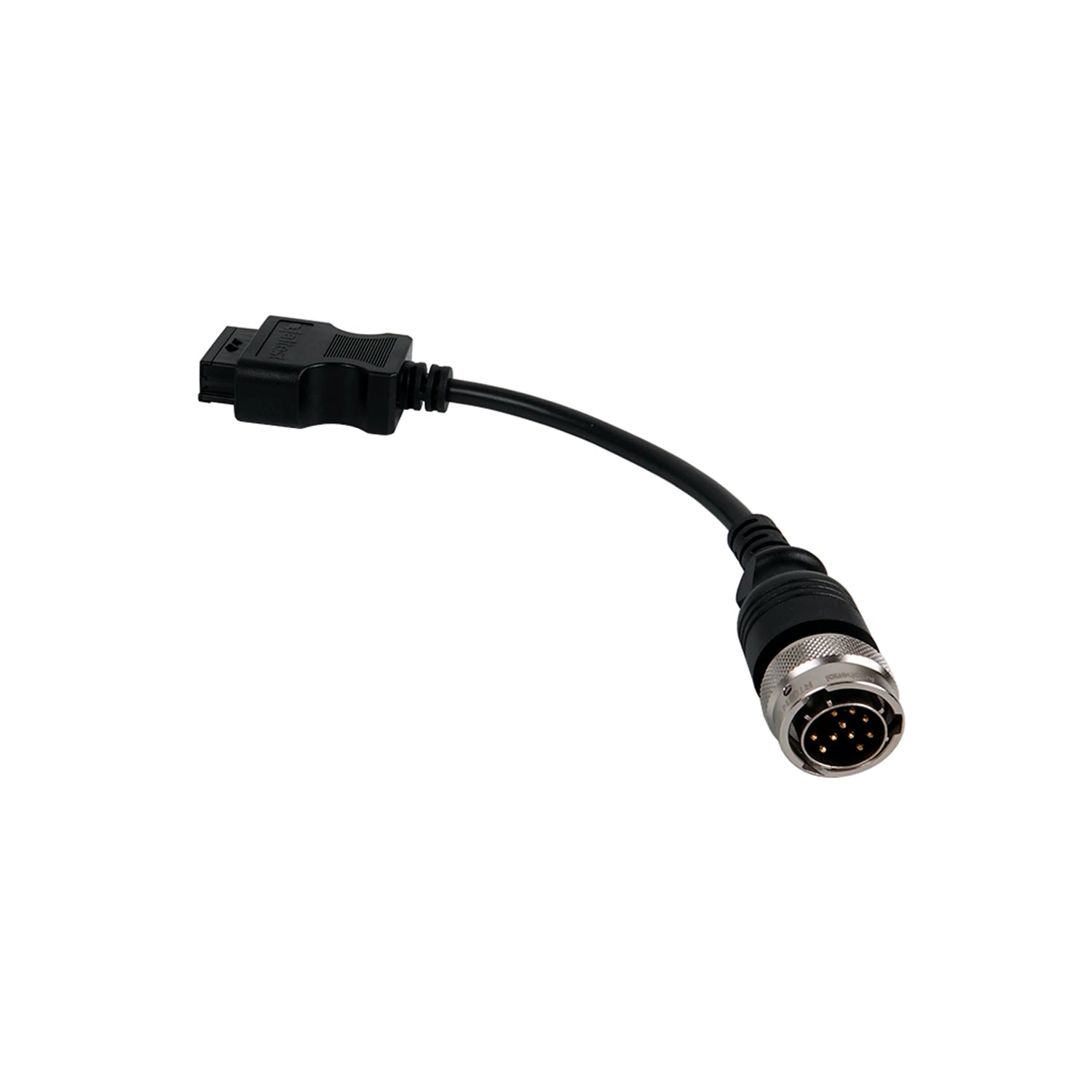

  • JDC504A: Deutz 12-polig rund, zu OBD2.

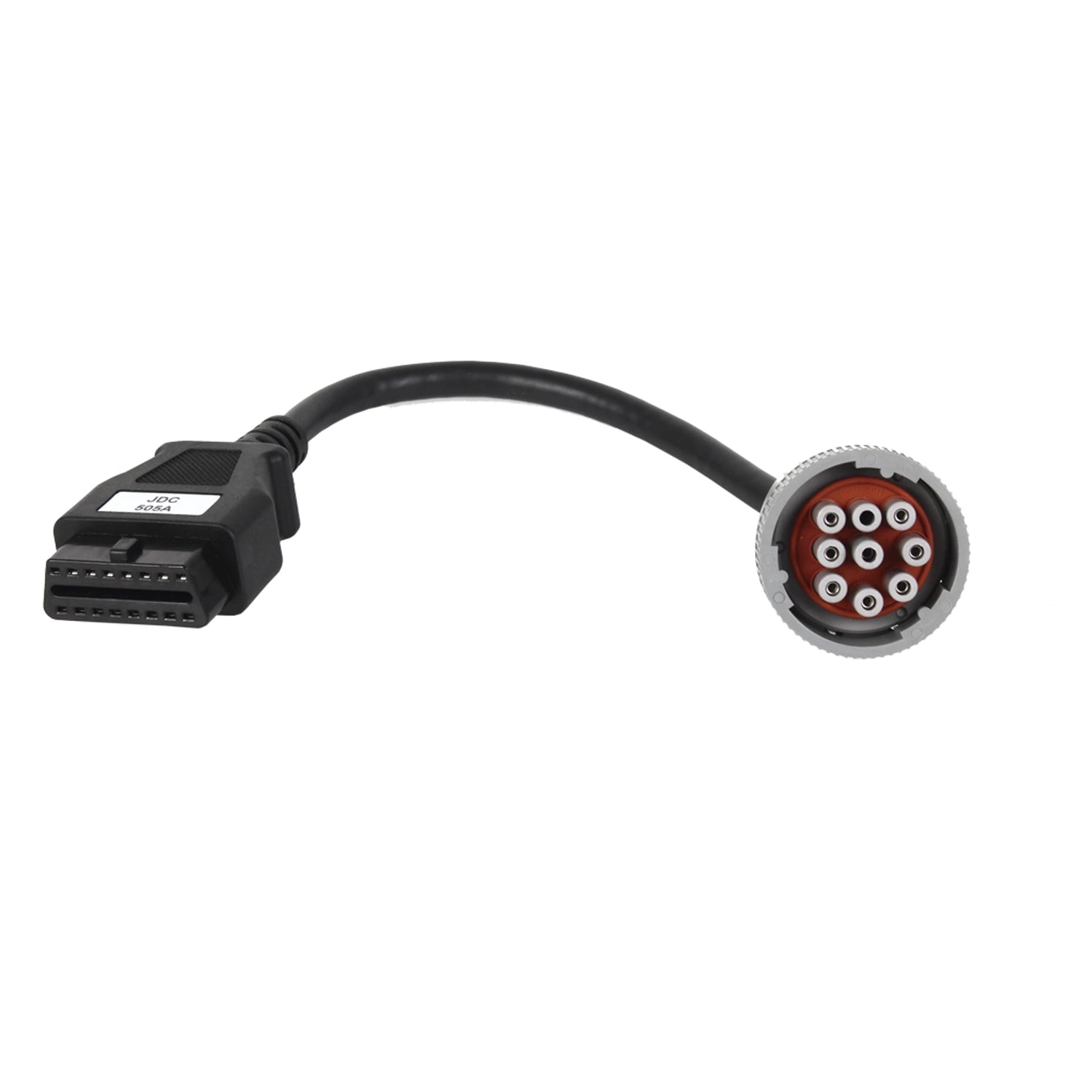

  • JDC505A: Caterpillar/Perkins 9-polig, zu OBD2.
  • JDC509A: Volvo CE, zu 16-poligem OBD2.

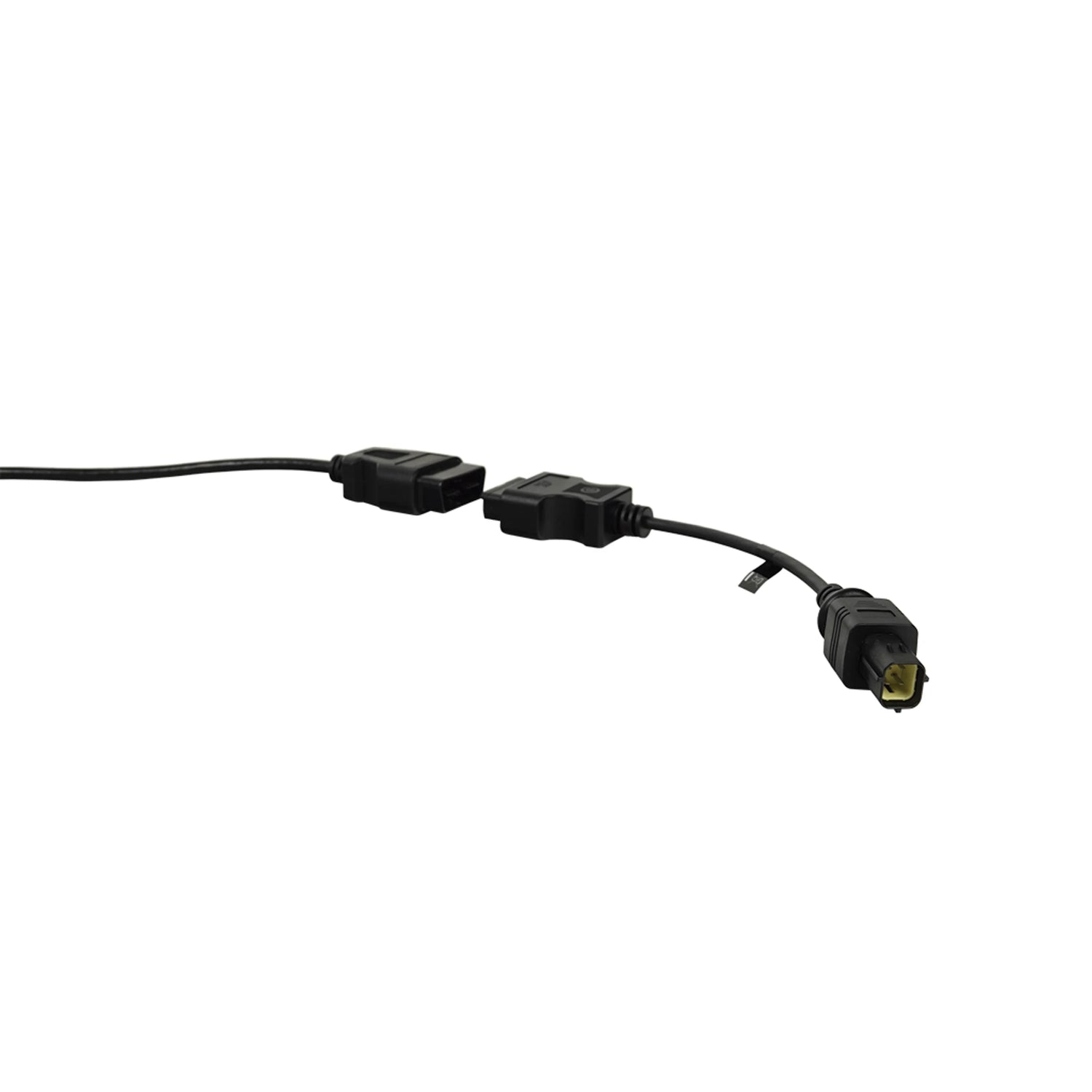

  • JDC523A: Kubota 4-polig, zu OBD2.

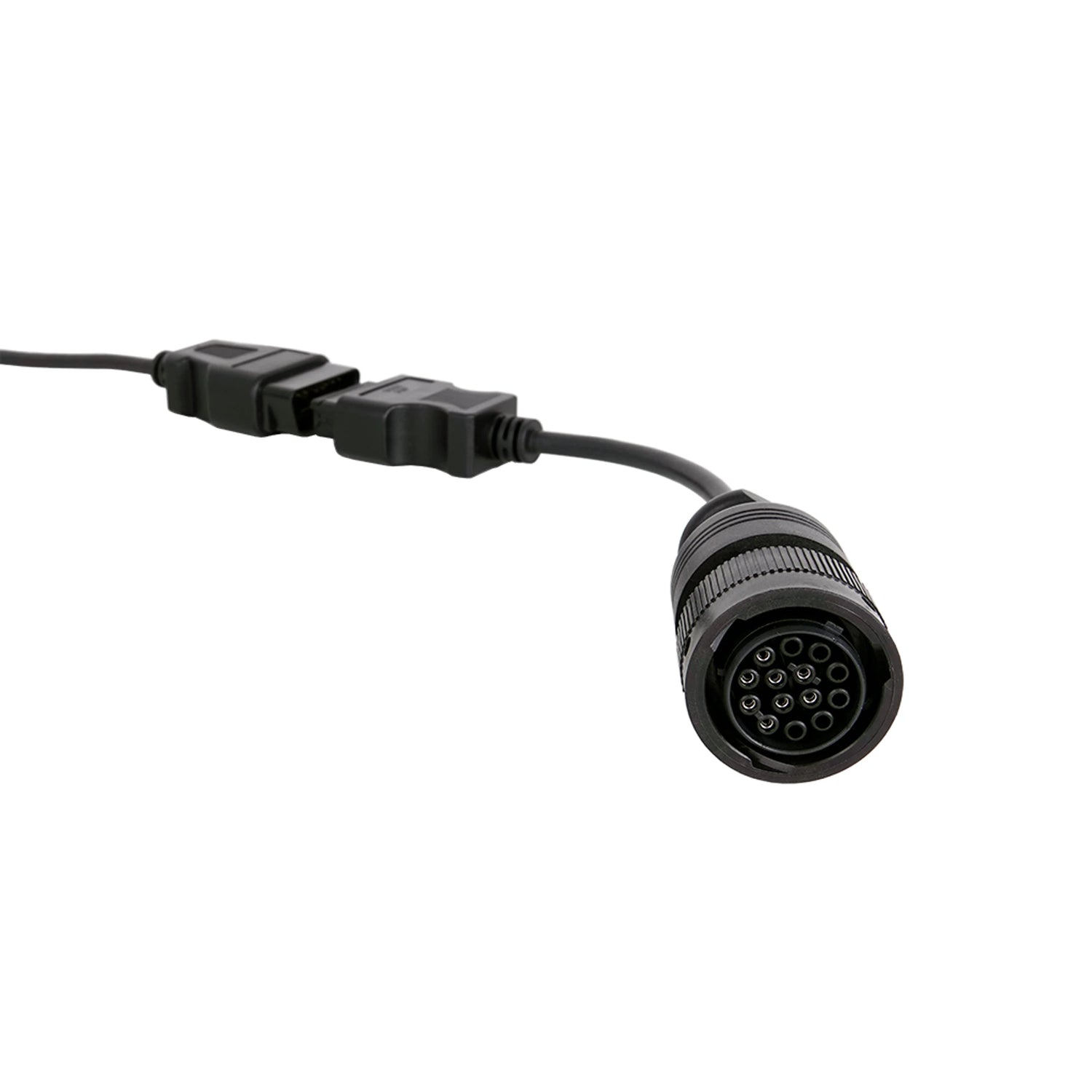

  • JDC533A: Caterpillar 14-polig, zu OBD2.

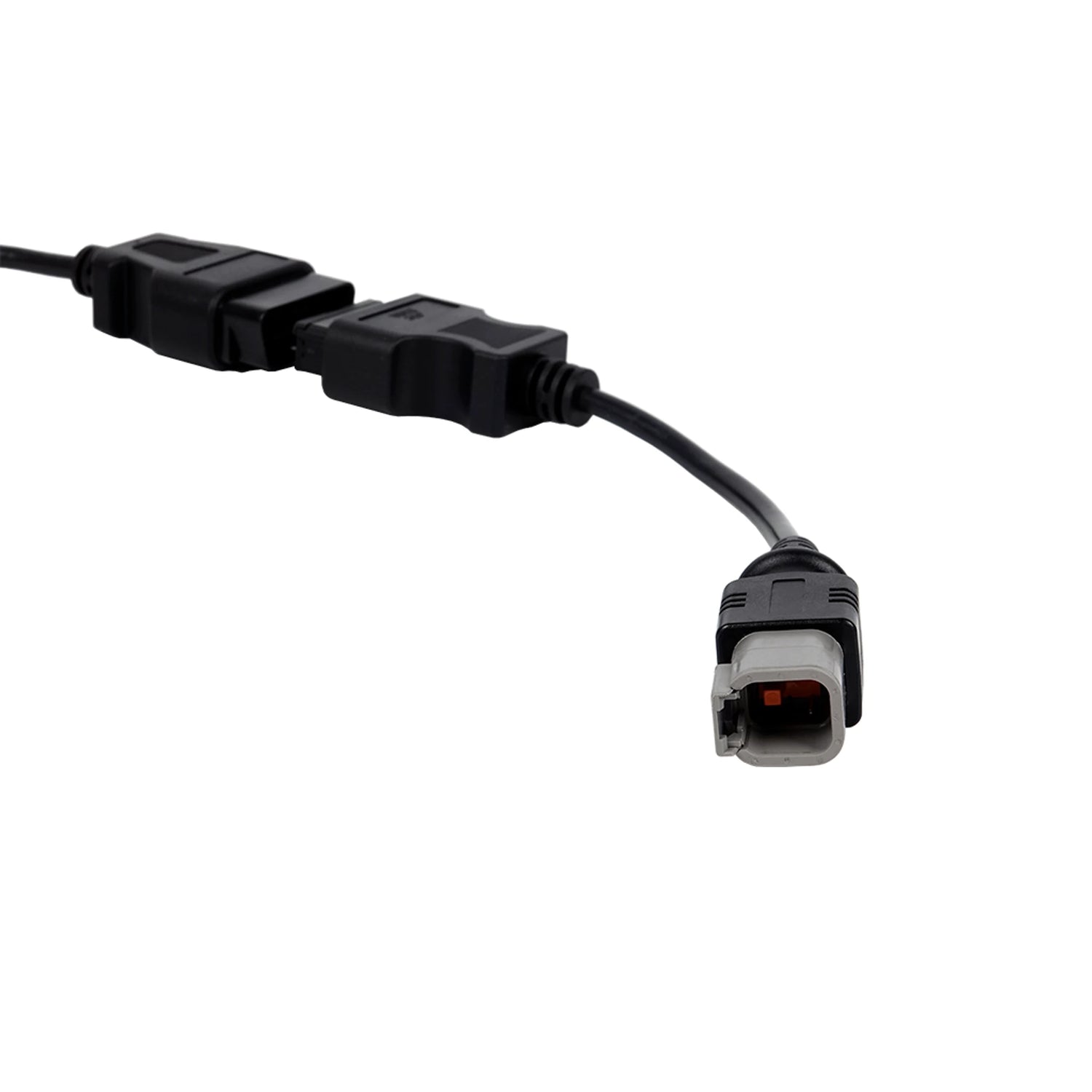

  • JDC538A: Yanmar 6-polig, zu OBD2.

Was Sie tun können

  • Fehlercodes: Auslesen und löschen.
  • Messwerte: Live als Zahlen und Diagramm.
  • Wartungsintervalle: Soweit die Abdeckung dies unterstützt.
  • Zusatzfunktionen: Rücksetzen und Einstellen je Steuerung.

So verwenden Sie es

  1. Anschluss suchen: Suchen Sie die Diagnosebuchse an der Maschine.
  2. Kabel wählen: Wählen Sie das Kabel, das zu diesem Stecker passt.
  3. Anschließen: Verbinden Sie es mit Ihrem Jaltest-Diagnosekabel.
  4. Software starten: Öffnen Sie Jaltest OHW auf dem PC.
  5. Auslesen: Wählen Sie Marke und Modell und lesen Sie aus.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der Stecker, nicht die Maschine. Motoren von Deutz, Caterpillar, Perkins, Kubota und Yanmar werden als eigenständiger Antrieb eingebaut, daher kommt derselbe Anschluss bei Maschinen unterschiedlicher Hersteller vor.

Motoren:

  • Deutz-Motoren: Deutz-Motoren bei zahlreichen Maschinenbauern; dieses Kabel fällt außerdem unter Jaltest AGV und Jaltest MHE.
  • Caterpillar- und Perkins-Motoren: Die Motorseite von Caterpillar und Perkins, auch wenn die Maschine von einer anderen Marke stammt.
  • Kubota-Motoren: Kubota-Motoren in kompaktem Gerät, vom Minibagger bis zum Aggregat.
  • Yanmar-Motoren: Yanmar-Industriemotoren in kompakten Maschinen, Hebegeräten und Aggregaten.

Maschinen:

  • Volvo Construction Equipment: Bagger, Radlader, Dumper, Grader und Walzen von Volvo CE.
  • Caterpillar 14-polig: Die Maschinenseite von Caterpillar, neben dem Motoranschluss des JDC505A.

Genormte Anschlussbuchse:

  • Deutsch 9-polig grün: Der genormte J1939-Anschluss, der bei neueren Maschinen herstellerunabhängig wiederzufinden ist.
💡
Gut zu wissen: An einer Maschine befinden sich häufig zwei Diagnoseanschlüsse, einer am Motor und einer an den Maschinensteuerungen. Dieses Set legt den Schwerpunkt auf die Motorseite. Prüfen Sie direkt an der Maschine, welcher Anschluss vorhanden ist, bevor Sie bestellen.

Lieferumfang

  • 1x Jaltest (JDC217.9) | 9-polig J1939 - 26-polig DB26 Adapterkabel | Nutz- und Arbeitsfahrzeuge
  • 1x Jaltest (JDC504A) | Deutz 12-polig OBD – 16-polig OBD2 Adapterkabel | Verbrennungsmotor
  • 1x Jaltest (JDC505A) | CAT/Perkins 9-polig OBD - 16-polig OBD2 Adapterkabel | Verbrennungsmotor
  • 1x Jaltest (JDC509A) | Volvo 16-polig OBD - 16-polig OBD2 Adapterkabel | Land- und Baumaschinen
  • 1x Jaltest (JDC523A) | Kubota 4-polig OBD – 16-polig OBD2 Adapterkabel | Verbrennungsmotor
  • 1x Jaltest (JDC533A) | Caterpillar 14-polig OBD - 16-polig OBD2 Adapterkabel | Verbrennungsmotor
  • 1x Jaltest (JDC538A) | Yanmar 6-polig OBD - 16-polig OBD2 Adapterkabel | Verbrennungsmotor

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels. Jaltest-Kabel funktionieren mit der Diagnoseausrüstung von Jaltest.Marke
Jaltest (Cojali)
Um welche Art von Kabel es sich handelt. Ein Diagnosekabel verbindet mit dem Diagnosestecker, ein Messkabel misst ein einzelnes Bauteil.Kabeltyp
Adapterkabel
Zu welchem Softwarepaket von Jaltest das Kabel gehört. Für die Nutzung des Kabels benötigen Sie eine Lizenz für dieses Modul.Jaltest-Softwaremodul
  • OHW Bau- und Geländemaschinen
Für welche Fahrzeuge oder Maschinen das Kabel gedacht ist. So erkennen Sie schnell, ob es zu den Fahrzeugen in Ihrer Werkstatt passt.Fahrzeugarten
  • Bau- und Geländemaschine

Diagnosefunktionen

Ob Sie Fehlercodes nicht nur auslesen, sondern auch löschen können. Bei manchen Systemen ist nur das Auslesen möglich.Fehlercodes löschen

Verwendung

Referenznummer
70.002.030

Weitere Spezifikationen

Anzahl Kabel
7 stuks
Inhalt
JDC217.9, JDC504A, JDC505A, JDC509A, JDC523A, JDC533A und JDC538A
Anwendung
Herstellereigene Diagnoseanschlüsse an Off-Highway-Maschinen
Schnittstelle
Jaltest Link V8.1 und V9; die JDC217.9 funktioniert nur mit der V9
Segment
Land- und Baumaschinen
