Jaltest  |  SKU: 70002022

Jaltest (70002022) | MHE Adapterkabelset Staplergeräte (4 Kabel) | Hub- und Hebezeuge

€674,95 inkl.
€557,81 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

Das Jaltest MHE-Adapterkabelset Gabelstapler (70002022) enthält vier Kabel, mit denen Sie die herstellereigene Diagnosebuchse eines Gabelstaplers an Ihr Jaltest-Diagnosekabel anschließen. Das Set bedient Linde, Jungheinrich und Still sowie den Anschluss von JLG und Haulotte.

Jeder Gabelstapler-Hersteller verwendet seine eigene Diagnosebuchse: die 7-polige von Linde, die 9-polige Sub-D von Jungheinrich und die doppelte 4-polige von Still. Die JDC549.9 gehört zur Hubarbeitsbühnen-Technik von JLG und Haulotte und endet als einzige in der 26-Pin DB26. Die Kabel gehören zu Jaltest MHE.

VORTEILE

✔Vier Kabel, die zusammen Linde, Jungheinrich und Still bedienen.
✔Die JDC553A bedient die 9-polige Sub-D-Buchse von Jungheinrich-Gabelstaplern und -Lagerfahrzeugen.
✔Die JDC555A hat auf der Maschinenseite zwei 4-polige Anschlüsse, sodass beide Still-Varianten abgedeckt sind.
✔Die JDC549.9 wird mit ihrer 26-Pin DB26 direkt an den Jaltest Link angeschlossen, ohne Zwischenkabel.

HINWEISE

✕Die JDC549.9 ist der Anschluss für JLG und Haulotte, zwei Hersteller von Hubarbeitsbühnen. Für einen Gabelstapler verwenden Sie ihn nicht.
✕Linde hat zwei Anschlüsse. Im Set ist nur der 7-polige enthalten; für den 4-poligen benötigen Sie das separate Kabel JDC554A.
✕Hyster, Yale, Toyota und Crown haben eigene Kabel, die nicht in diesem Set enthalten sind.
✕Bei Flurförderzeugen gibt es Dutzende herstellereigene Anschlüsse. Prüfen Sie am Gabelstapler selbst, welcher Stecker verbaut ist, bevor Sie bestellen.

Anwendungen und Funktionen

Jedes Kabel in diesem Set wandelt eine herstellereigene Diagnosebuchse in den Standardanschluss des Jaltest Link um. Was Sie danach tun können, bestimmen die Jaltest-Software und die Abdeckungstabelle des jeweiligen Gabelstaplers. Bei Elektro-Gabelstaplern befinden sich die Steuerung im Antrieb und der Hubanlage statt in einem Verbrennungsmotor.

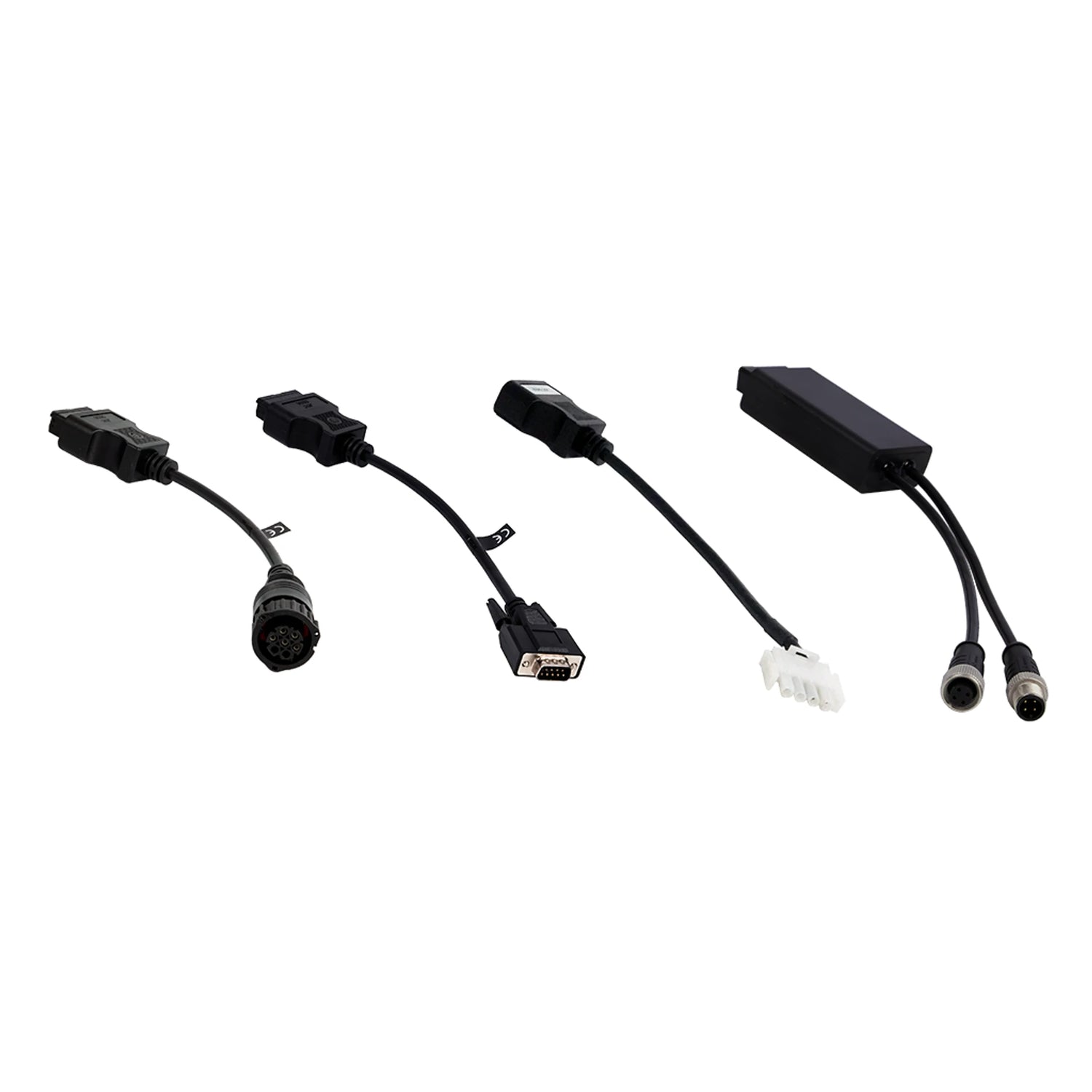

Was im Set enthalten ist

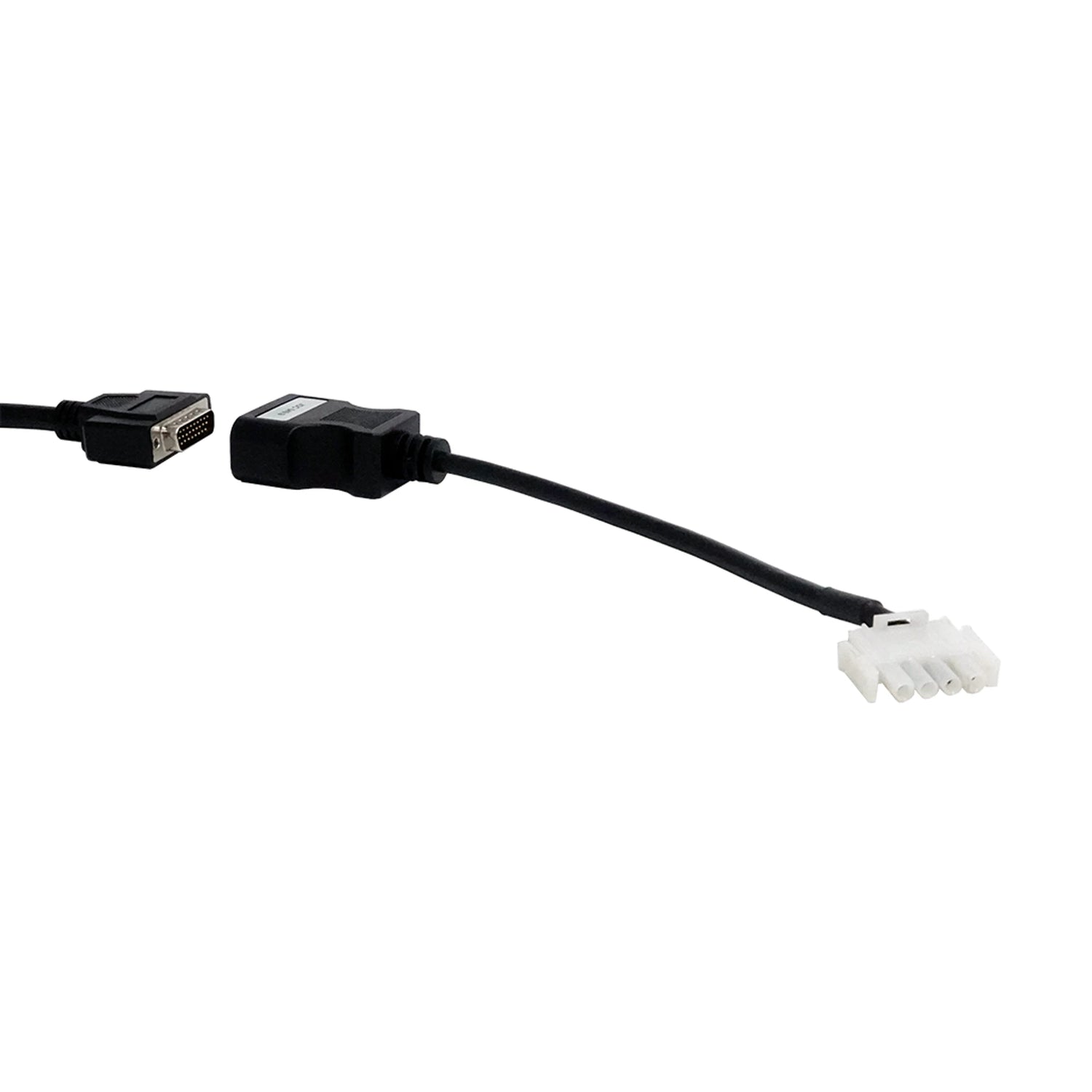

  • JDC549.9: JLG und Haulotte, 4-polig auf DB26.
  • JDC552A: Linde, rund 7-polig.

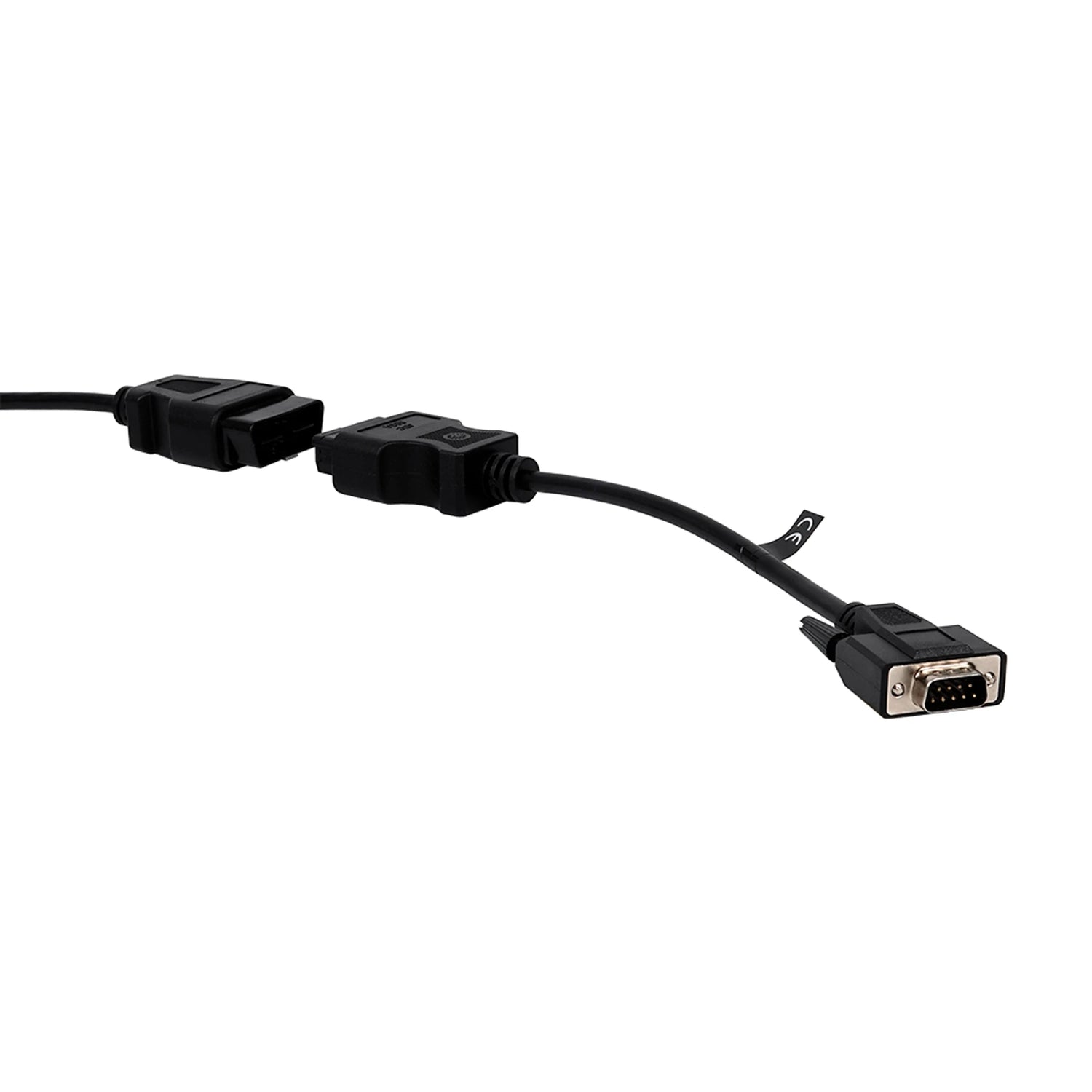

  • JDC553A: Jungheinrich, 9-polig Sub-D.

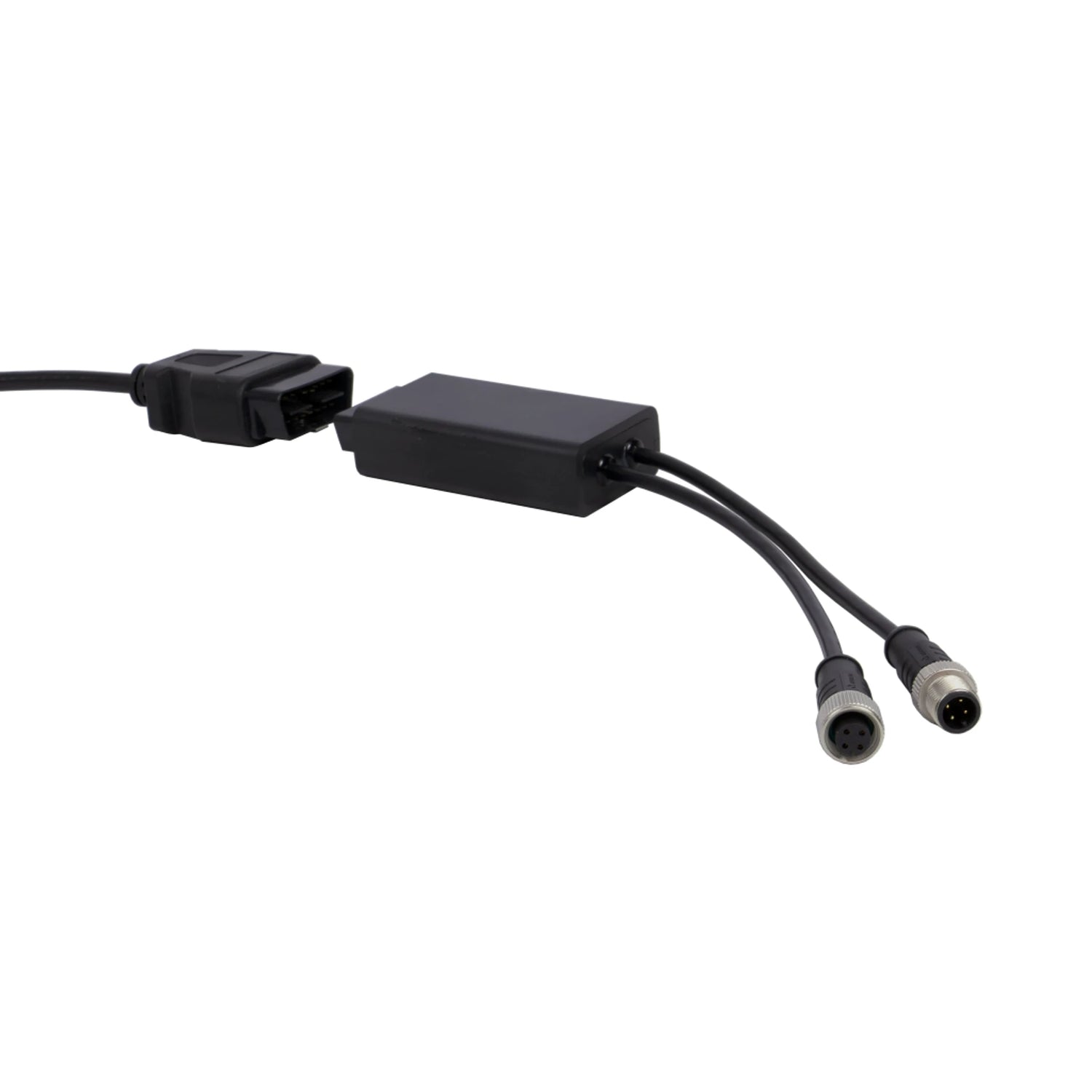

  • JDC555A: Still, doppelt 4-polig.

Was Sie tun können

  • Fehlercodes: Auslesen und nach der Reparatur löschen.
  • Messwerte: Live als Zahlen und Diagramm.
  • Komponenten: Ansteuern, soweit die Abdeckung dies bietet.
  • Einstellungen: Konfiguration und Wartung.

So verwenden Sie es

  1. Stecker prüfen: Prüfen Sie am Gabelstapler, welcher Anschluss verbaut ist.
  2. Kabel wählen: Nehmen Sie das Kabel, das zu diesem Stecker passt.
  3. Anschließen: An Ihr Jaltest-Diagnosekabel; die JDC549.9 direkt an den Link.
  4. Software starten: Öffnen Sie Jaltest auf dem PC und verbinden Sie den Link.
  5. Auslesen: Wählen Sie in der Software Hersteller und System.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist die Marke des Gabelstaplers. Anders als bei Motoren, die als separater Antrieb eingebaut werden, ist die Diagnosebuchse eines Gabelstaplers fest an den Maschinenhersteller gebunden.

Gabelstapler und Lagerfahrzeuge:

  • Linde: Mit der 7-poligen Buchse.
  • Jungheinrich: Mit der 9-poligen Sub-D-Buchse.
  • Still: Mit der doppelten 4-poligen Buchse.

Hubarbeitsbühnen und Scherenlifte:

  • JLG und Haulotte: Mit der 4-poligen Buchse.
💡
Gut zu wissen: Bei Flurförderzeugen gehört der Diagnosestecker zum Maschinenhersteller und nicht zum Motor. Das Typenschild am Gabelstapler gibt an, um welche Marke und Serie es sich handelt. Prüfen Sie am Gerät selbst, welcher Anschluss verbaut ist, bevor Sie bestellen.

Lieferumfang

  • 1x Jaltest (JDC549.9) | JLG/Haulotte 4-Pin OBD – 26-Pin DB26 Adapterkabel | Hebe- & Hubgeräte
  • 1x Jaltest (JDC552A) | Linde 7-Pin OBD – 16-Pin OBD2 Adapterkabel | Hebe- & Hubgeräte
  • 1x Jaltest (JDC553A) | Jungheinrich 9-Pin SUBD - 16-Pin OBD2 Adapterkabel | Hebe- & Hubgeräte
  • 1x Jaltest (JDC555A) | Still 4+4-poliger OBD- auf 16-poliger OBD2-Adapterkabel | Hebe- & Hubgeräte

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels. Jaltest-Kabel funktionieren mit der Diagnoseausrüstung von Jaltest.Marke
Jaltest (Cojali)
Um welche Art von Kabel es sich handelt. Ein Diagnosekabel verbindet mit dem Diagnosestecker, ein Messkabel misst ein einzelnes Bauteil.Kabeltyp
Adapterkabel
Zu welchem Softwarepaket von Jaltest das Kabel gehört. Für die Nutzung des Kabels benötigen Sie eine Lizenz für dieses Modul.Jaltest-Softwaremodul
  • MHE Innerbetrieblicher
Für welche Fahrzeuge oder Maschinen das Kabel gedacht ist. So erkennen Sie schnell, ob es zu den Fahrzeugen in Ihrer Werkstatt passt.Fahrzeugarten
  • Hebe- und Hubgerät

Anschlüsse

Zu welcher Version der Jaltest Link Diagnoseschnittstelle das Kabel passt. Nicht jedes Kabel funktioniert mit jeder Version.Passende Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9

Verwendung

Referenznummer
70.002.022

Weitere Spezifikationen

Typ
Adapterkabelsatz
Anzahl Kabel
4 stuks
Inhalt
JDC549.9, JDC552A, JDC553A und JDC555A
Anwendung
Herstellerspezifische Diagnoseanschlüsse an Gabelstaplern
Schnittstelle
Jaltest Link V8.1 und V9; der JDC549.9 führt zum 26-poligen DB26
