Jaltest | SKU: JDC40AM2

Jaltest (JDC40AM2) | 7-poliger PLC J2497 Stromversorgungsadapter | Anhänger

Name: Jaltest (JDC40AM2) | 7-poliger PLC J2497 Stromversorgungsadapter | Anhänger
Brand: Jaltest
SKU: JDC40AM2
Price: 114.95 EUR
Availability: InStock

€114,95 inkl.

€95,00 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

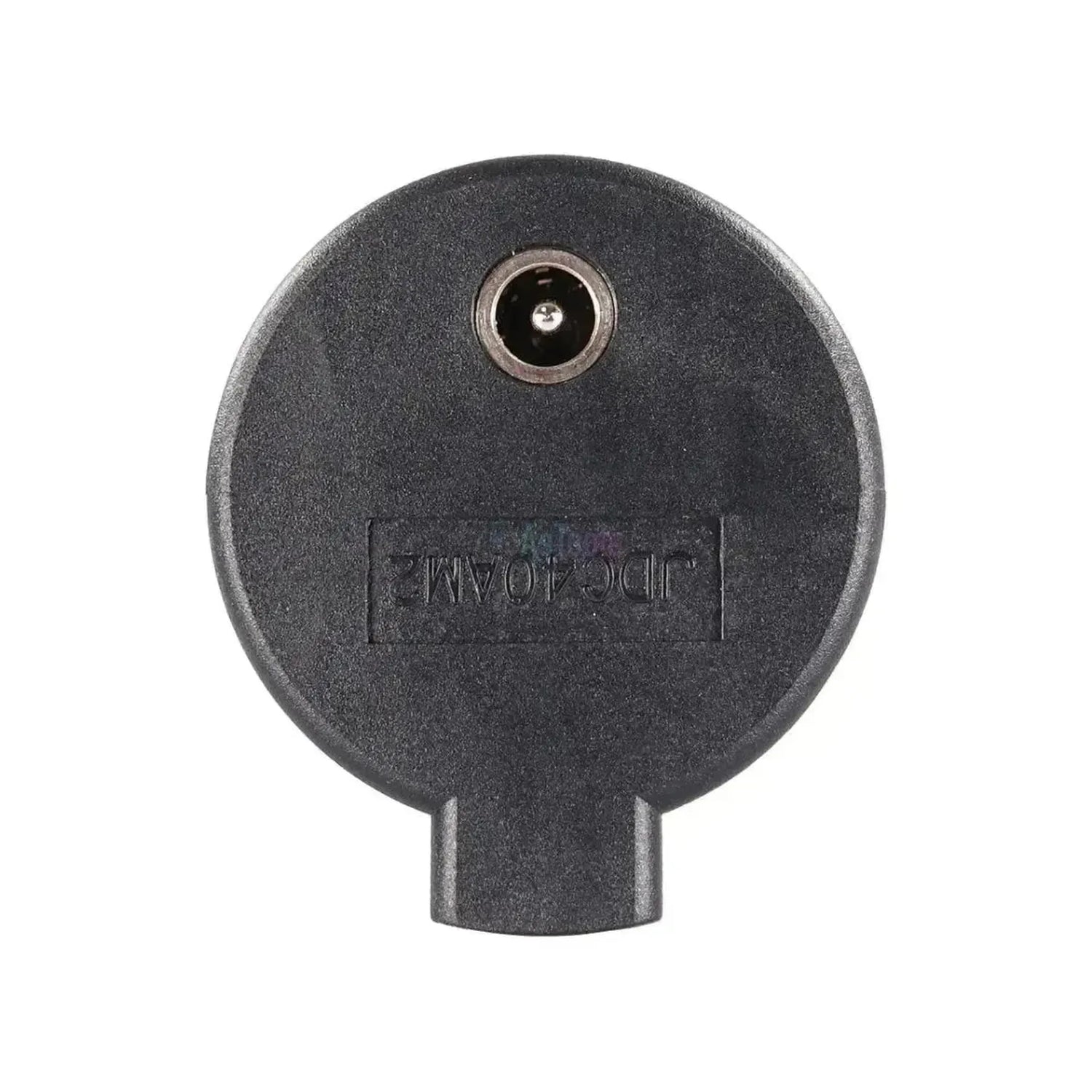

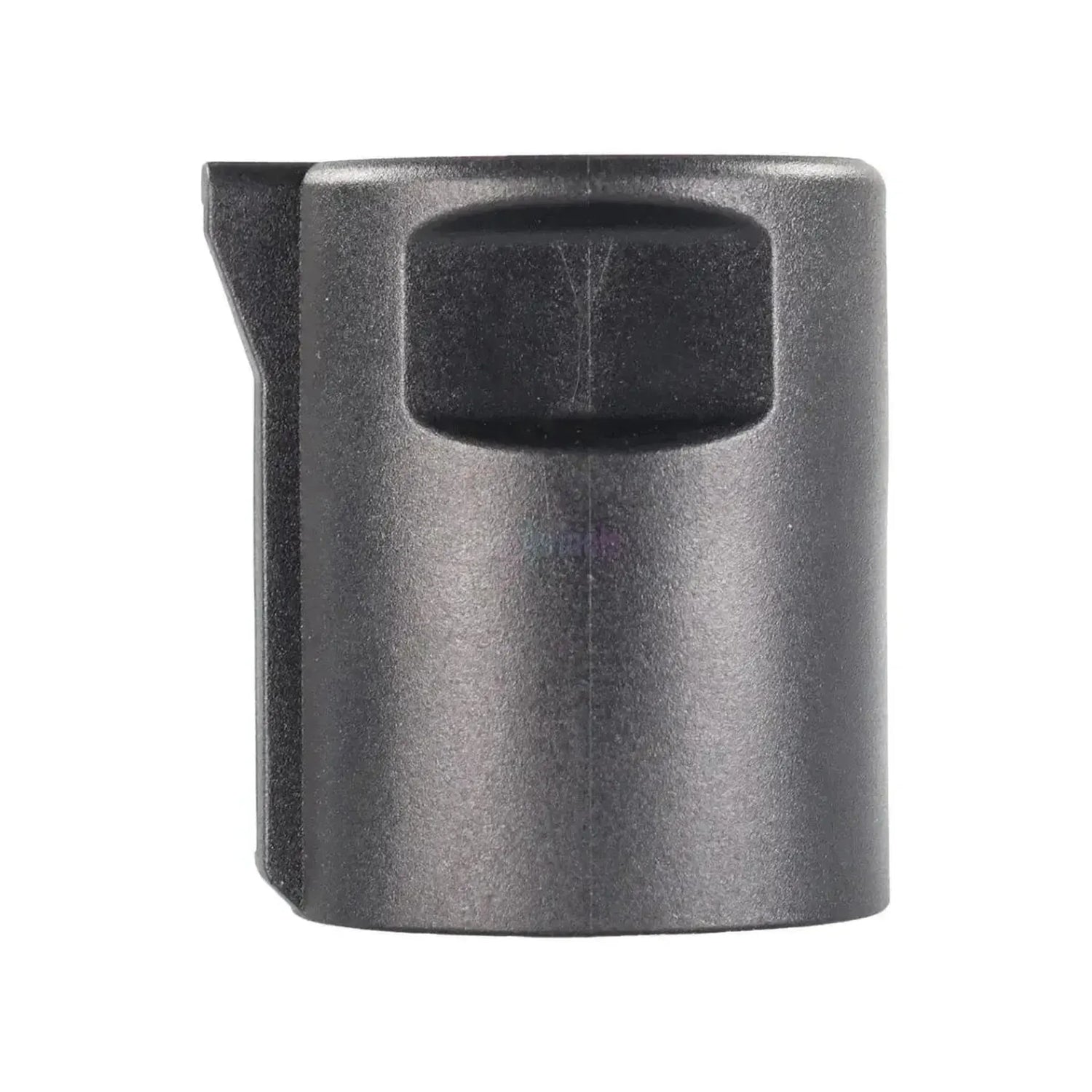

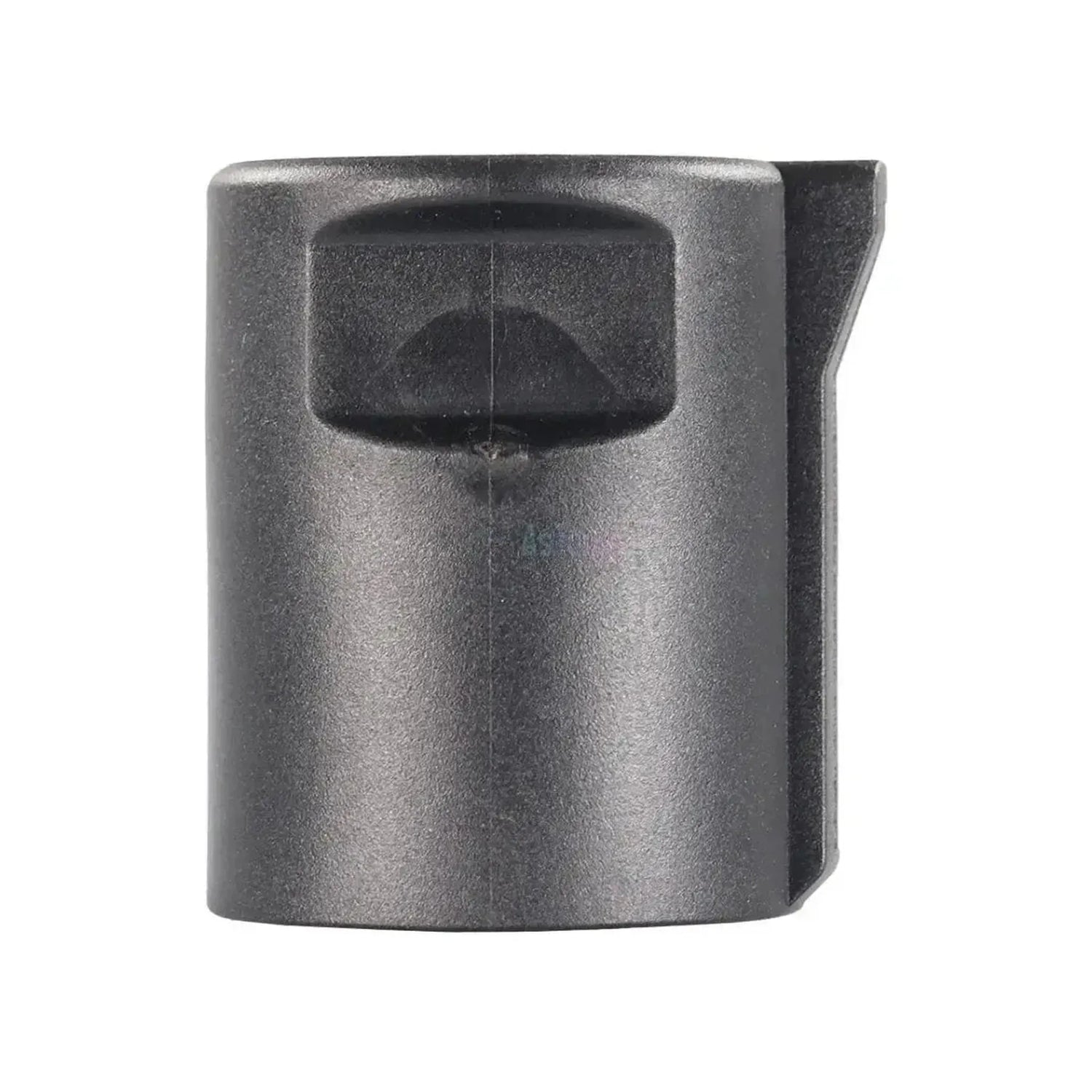

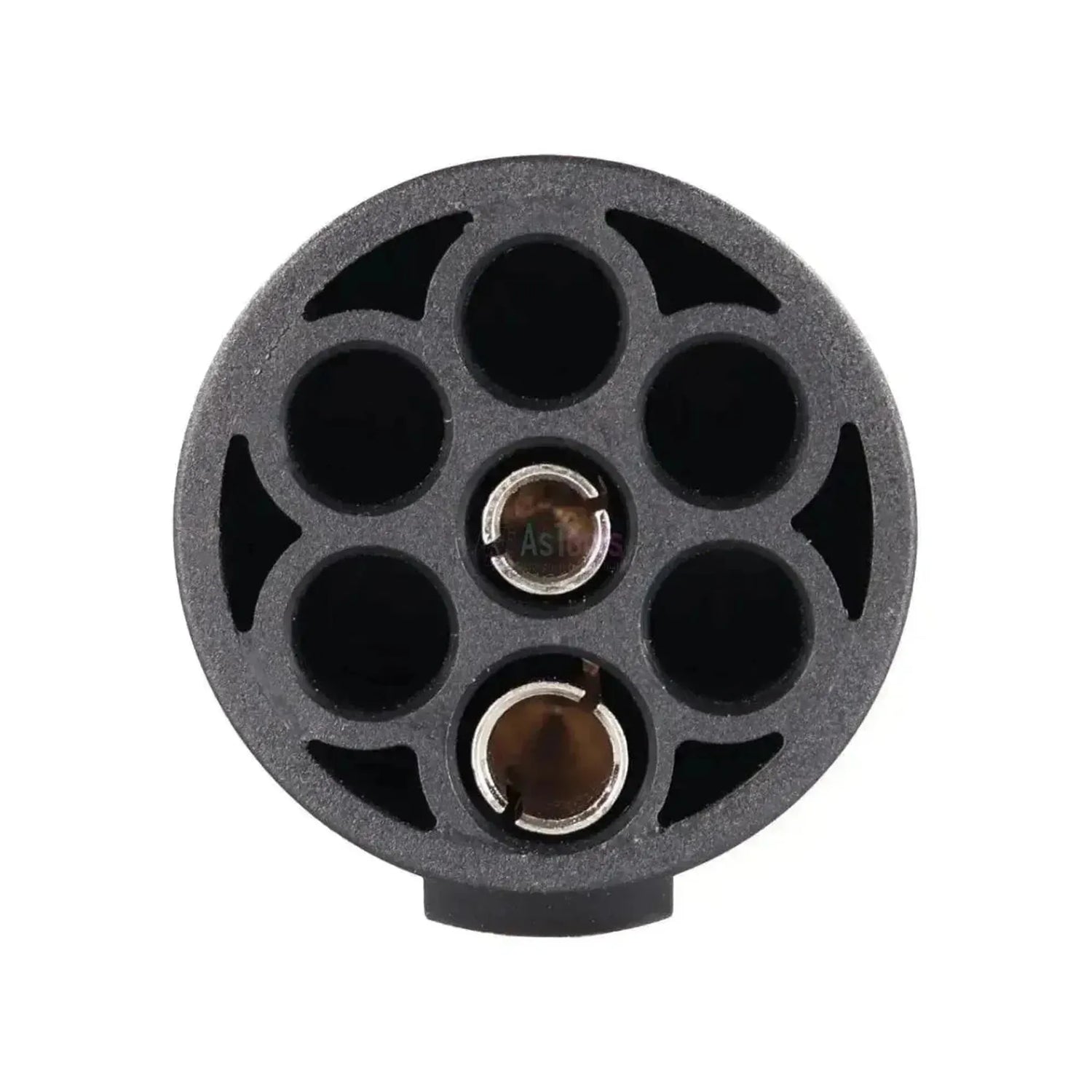

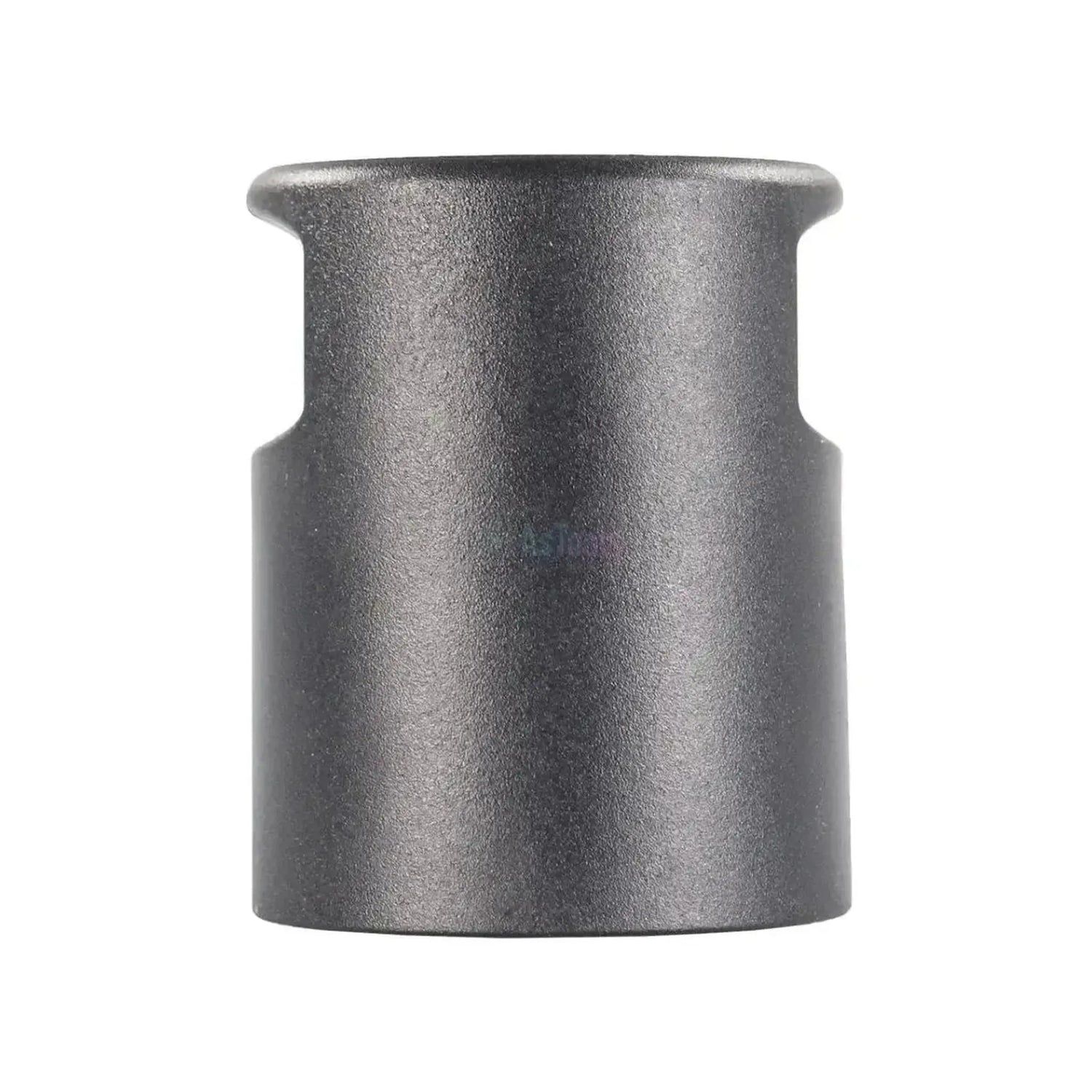

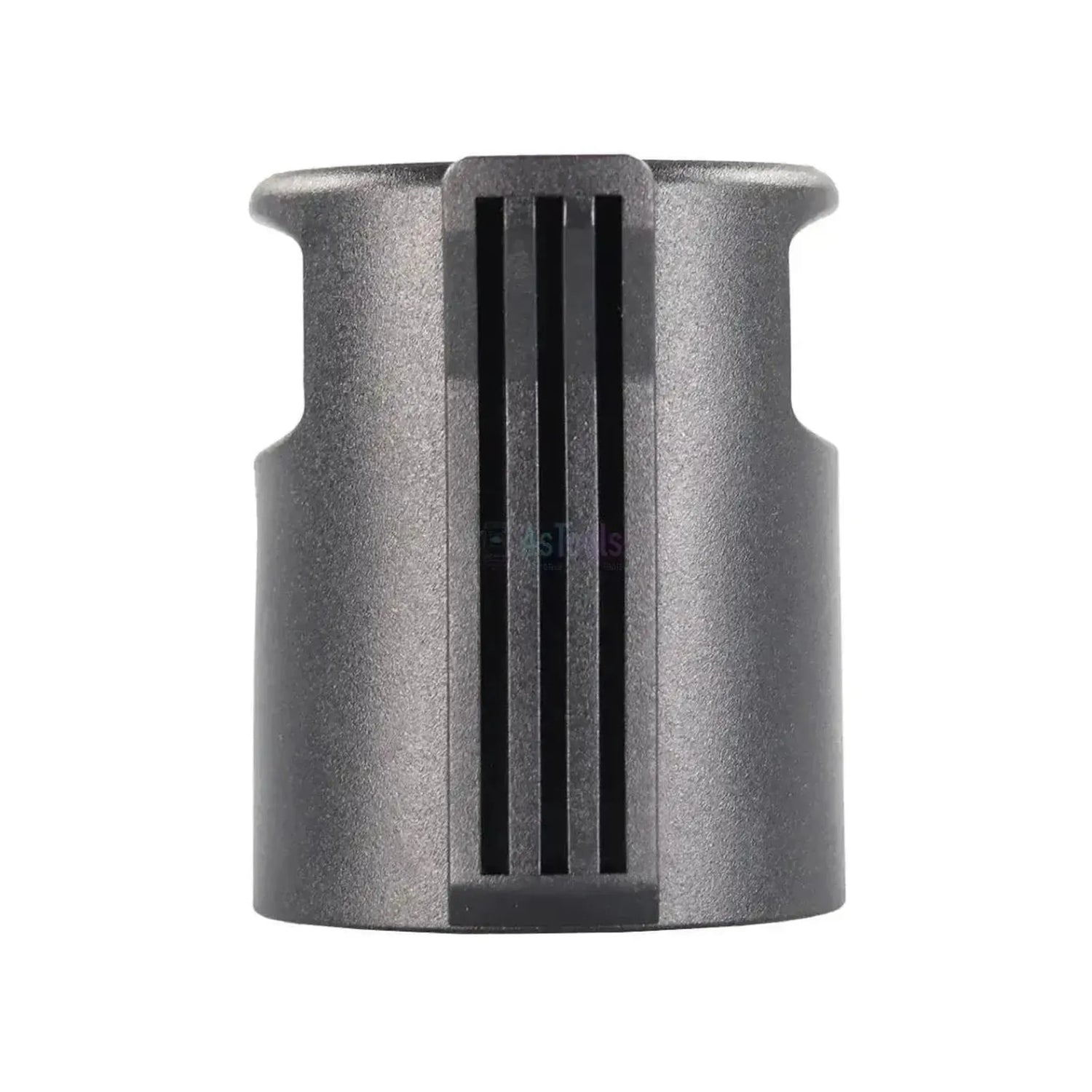

Die Jaltest JDC40AM2 ist ein kurzer schwarzer Aufsatz von 4,8 cm, der auf die 7-polige PLC-Verbindung zwischen Zugfahrzeug und Anhänger aufgesteckt wird. An der Vorderseite befindet sich ein runder Halter mit sieben Positionen, von denen zwei einen Metallkontakt tragen: ein kleiner und ein deutlich größerer Durchmesser. Die Rückseite ist ein geschlossenes, abgerundetes Gehäuse mit einem geriffelten Daumengriff, ohne Kabel und ohne zweiten Anschluss.

Die beiden belegten Positionen sind die Versorgungsadern. Die Spannung stammt aus der 7-poligen Verbindung selbst, also aus derselben Verbindung, über die SAE J2497 seine Daten überträgt. Das Teil erzeugt selbst keinen Strom, sondern leitet die vorhandene Spannung an den PLC-Aufbau weiter, mit dem Sie den Auflieger auslesen. Zusammen mit der JDC112A und einem 9-poligen Deutsch-Diagnosekabel bildet er diesen Aufbau. Er ist für die Jaltest Link V8.1 und V9 vorgesehen und fällt unter Jaltest CV.

VORTEILE

✔Stellt im PLC-Aufbau die Spannungsversorgung bereit, damit Sie einen Auflieger auslesen können.

✔Passt auf die 7-polige Verbindung nach SAE J2497, dieselbe Schnittstelle, an der die JDC112A angeschlossen wird.

✔Mit 4,8 cm ist es ein kleines Teil, das neben anderen Anhängeradaptern in den Koffer passt.

✔Vorgesehen sowohl für die Link V8.1 als auch für die Link V9.

HINWEISE

✕Dies ist ein Versorgungsteil und kein Diagnosekabel. Die Kommunikation mit dem Auflieger läuft über die JDC112A und Ihr 9-poliges Deutsch-Diagnosekabel.

✕Es ist kein Kabel und kein zweiter Anschluss vorhanden; allein bestellt ergibt dieses Teil keinen funktionsfähigen Aufbau.

✕Ausschließlich für PLC nach SAE J2497. Auflieger mit CAN nach ISO 7638-1 gehören zur JDC110A.

✕Von den sieben Positionen tragen nur zwei einen Kontakt; die übrigen Adern der 7-poligen Verbindung werden hier nicht durchgeführt.

Anwendungen und Funktionen

Dieses Teil stellt die Versorgung im Aufbau bereit; das Auslesen selbst erfolgt über die PLC-Leitung des Anhängers. Mit Spannung auf der Verbindung kommuniziert Jaltest über SAE J2497 mit den Anhängersystemen, die ihre Daten über die Versorgungsader senden. Welche Steuergeräte Sie dort finden, hängt vom Auflieger und vom Fahrgestellhersteller ab.

Was in den Aufbau gehört

JDC40AM2: Versorgung über die 7-polige Verbindung.
JDC112A: An derselben 7-poligen Verbindung.
Diagnosekabel: 9-polig Deutsch zur Schnittstelle.
Jaltest Link: V8.1 oder V9.

Was Sie tun können

Aufbau versorgen: Spannung weiterleiten.
Fehlercodes: Auslesen und löschen.
Messwerte: Live verfolgen.
Komponenten: Aktoren ansteuern.

So nutzen Sie es

Anschluss prüfen: Kontrollieren Sie, ob der Auflieger PLC nach SAE J2497 besitzt.
Teile bereitlegen: Legen Sie die JDC112A und das 9-polige Deutsch-Diagnosekabel bereit.
Versorgung anschließen: Stecken Sie die JDC40AM2 auf die 7-polige Verbindung.
Link verbinden: Schließen Sie das Diagnosekabel an die Jaltest Link an.
Auslesen: Wählen Sie den Auflieger in Jaltest CV und lesen Sie aus.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist der Anschluss, nicht die Marke. Dieses Teil gehört zur 7-poligen Verbindung, über die PLC nach SAE J2497 läuft, also zur Kupplung zwischen Zugfahrzeug und Anhänger. Sie erkennen es am kurzen schwarzen Gehäuse mit sieben Positionen, von denen zwei belegt sind.

Passt auf:

PLC-Kommunikation: Auflieger und Anhänger mit SAE J2497.
Anschluss: Die 7-polige Verbindung zwischen Zugfahrzeug und Anhänger.

Im Aufbau benötigt:

JDC112A: An derselben 7-poligen Verbindung.
Diagnosekabel: Ein 9-poliges Deutsch-Kabel zur Schnittstelle.

Gehört zu einem anderen Artikel:

CAN nach ISO 7638-1: Dafür ist die JDC110A vorgesehen.

💡

Gut zu wissen: Es ist kein Kabel angeschlossen: Es handelt sich um einen Aufsatz von 4,8 cm mit einer Anschlussseite. Allein dieses Teil zu bestellen reicht daher selten aus, denn die Daten laufen über die JDC112A und ein 9-poliges Deutsch-Diagnosekabel zur Schnittstelle. Prüfen Sie am Auflieger selbst, welcher Anschluss vorhanden ist, bevor Sie bestellen.

Lieferumfang

1x Jaltest (JDC40AM2) | 7-polig PLC J2497 Voedingsadapter | Trailer

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke: Jaltest
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart: Adapter
An welchen Fahrzeugen oder Maschinen Sie das Kabel einsetzen können. So sehen Sie schnell, ob es zu Ihrem Werkstattalltag passt.Fahrzeugarten: Anhänger

Geeignet für

Mit welcher Marke von Diagnosegeräten das Kabel funktioniert. Ein Kabel einer Marke passt meist nicht an Testern anderer Marken.Passendes Diagnosegerät: Jaltest
An welche Version der Jaltest Link Schnittstelle das Kabel passt. Einige Kabel funktionieren nur mit der neuesten V9.Jaltest Link Version: Link V8.1
Link V9
Welches Jaltest-Modul Sie für die Verwendung des Kabels benötigen. Ohne die passende Lizenz funktioniert das Kabel nicht.Jaltest-Softwaremodul: CV Nutzfahrzeuge

Anschlüsse

Der Stecker, der in die Diagnosebuchse des Fahrzeugs oder der Maschine gesteckt wird. Er muss exakt passen.Anschluss Fahrzeugseite: 7-polig PLC (SAE J2497)

Maße und Gewicht

Referenznummer: JDC40AM2

Weitere Spezifikationen

Typ: Netzteil
Anwendung: Versorgung für Anhängerdiagnose über PLC (SAE J2497)
Anschluss Schnittstellenseite: Keine: Geschlossenes, abgerundetes Gehäuse mit geriffeltem Daumengriff, ohne Kabel
Länge: 4,8 cm
Zusätzlich erforderlich: Das JDC112A und ein 9-poliges Deutsch-Diagnosekabel zur Schnittstelle
