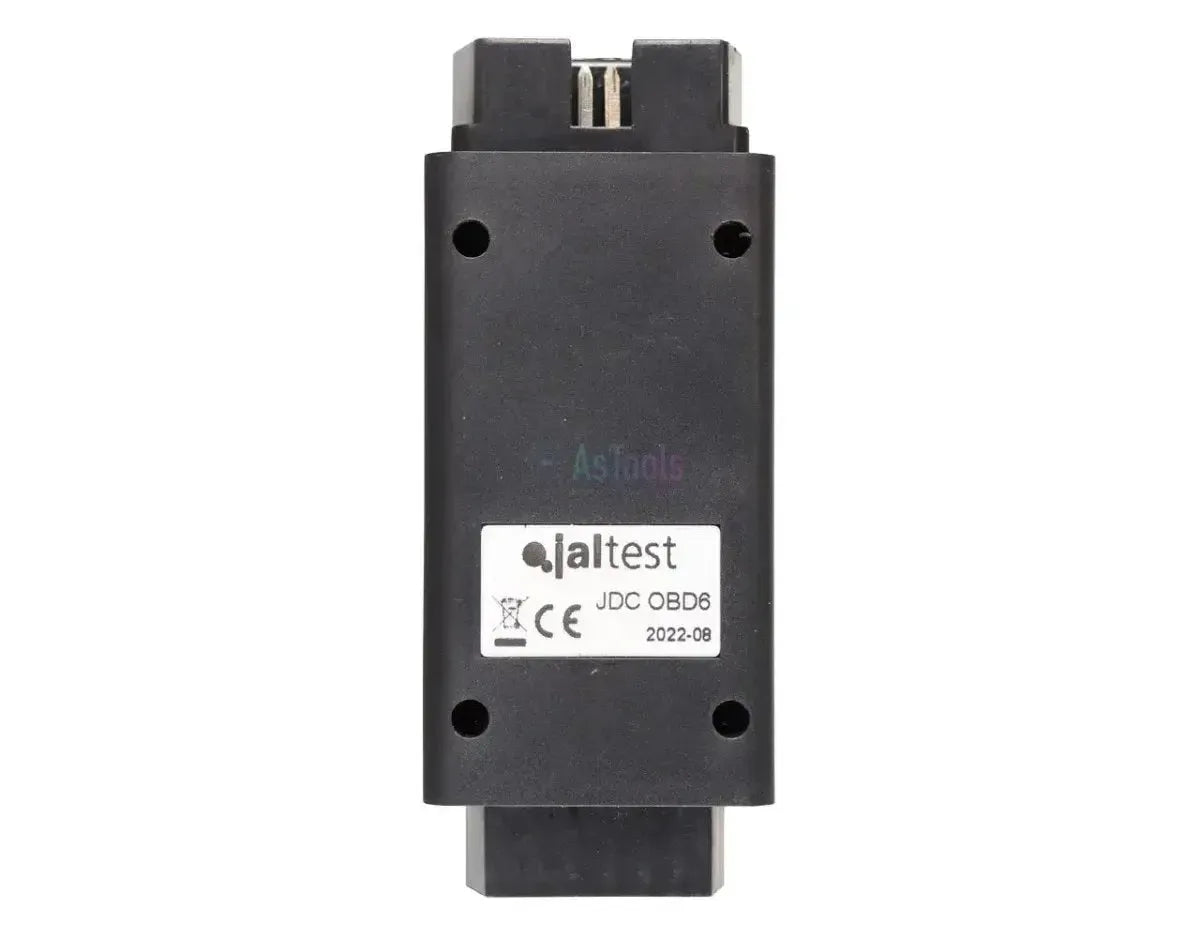

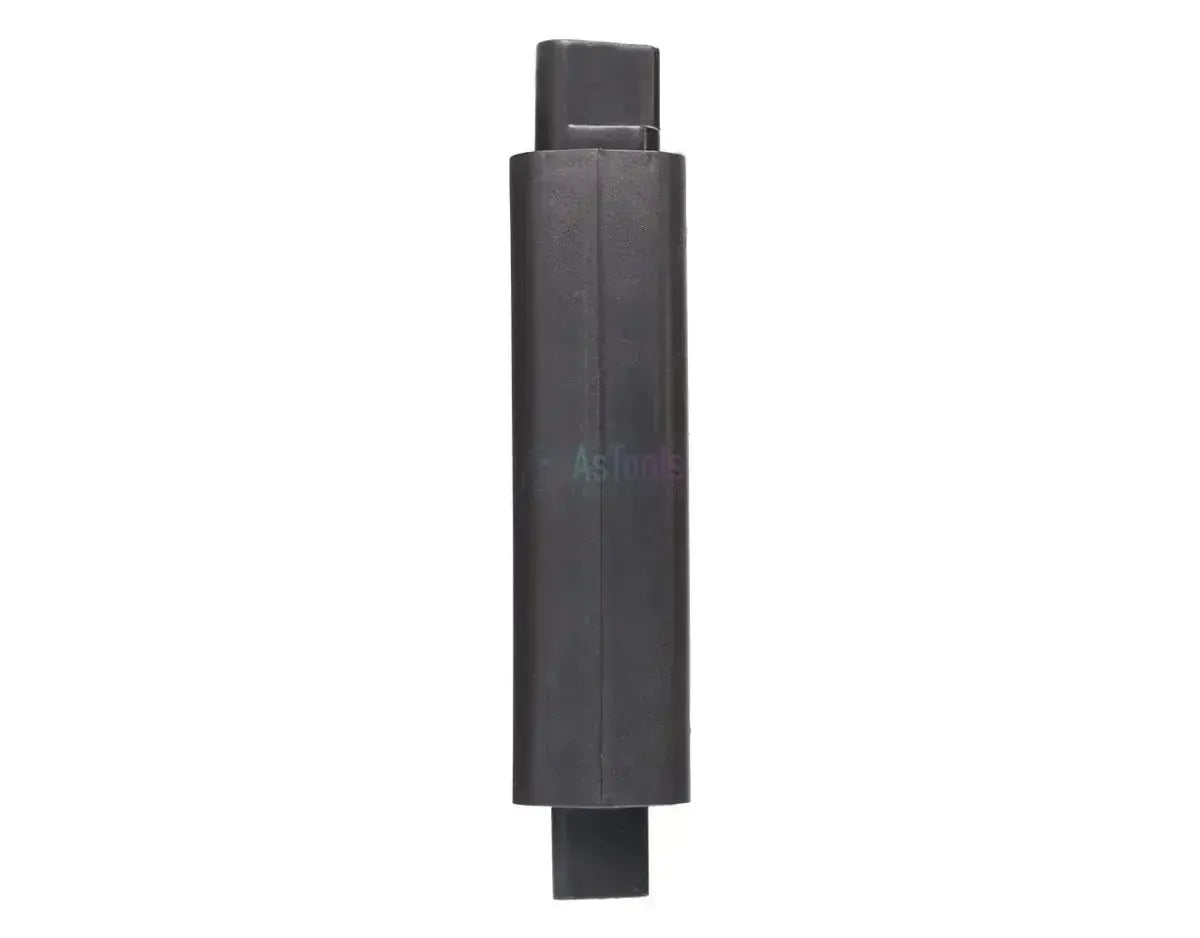

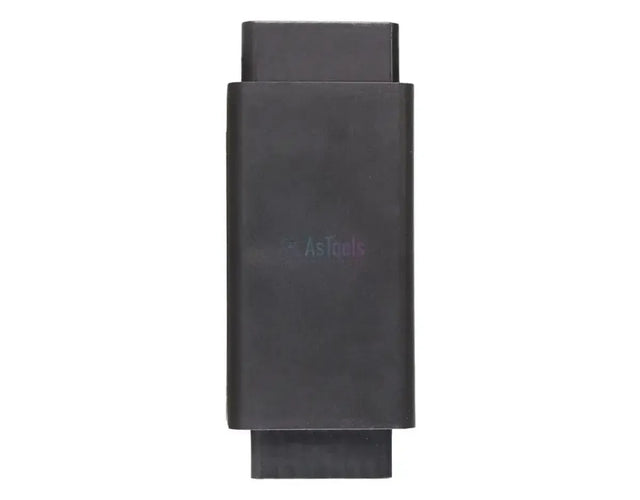

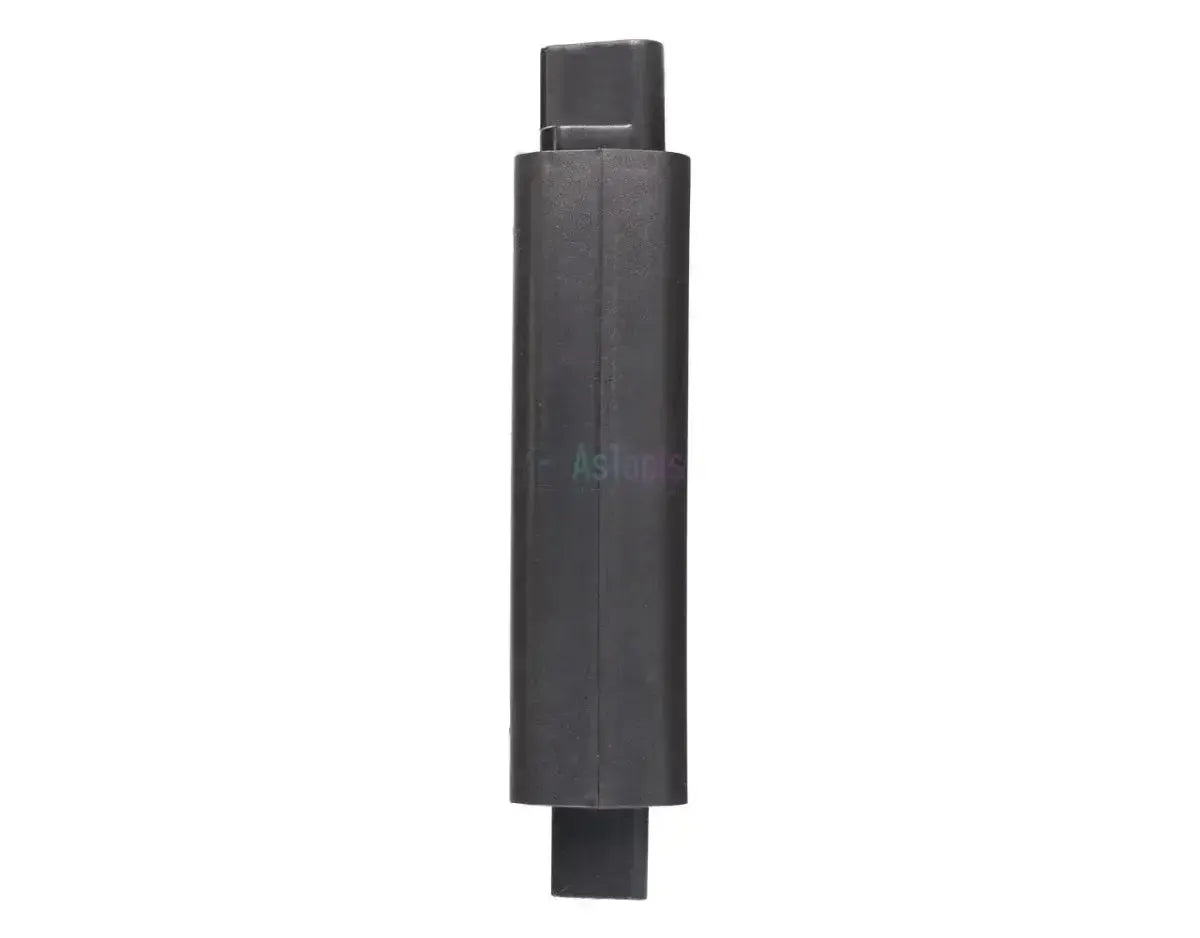

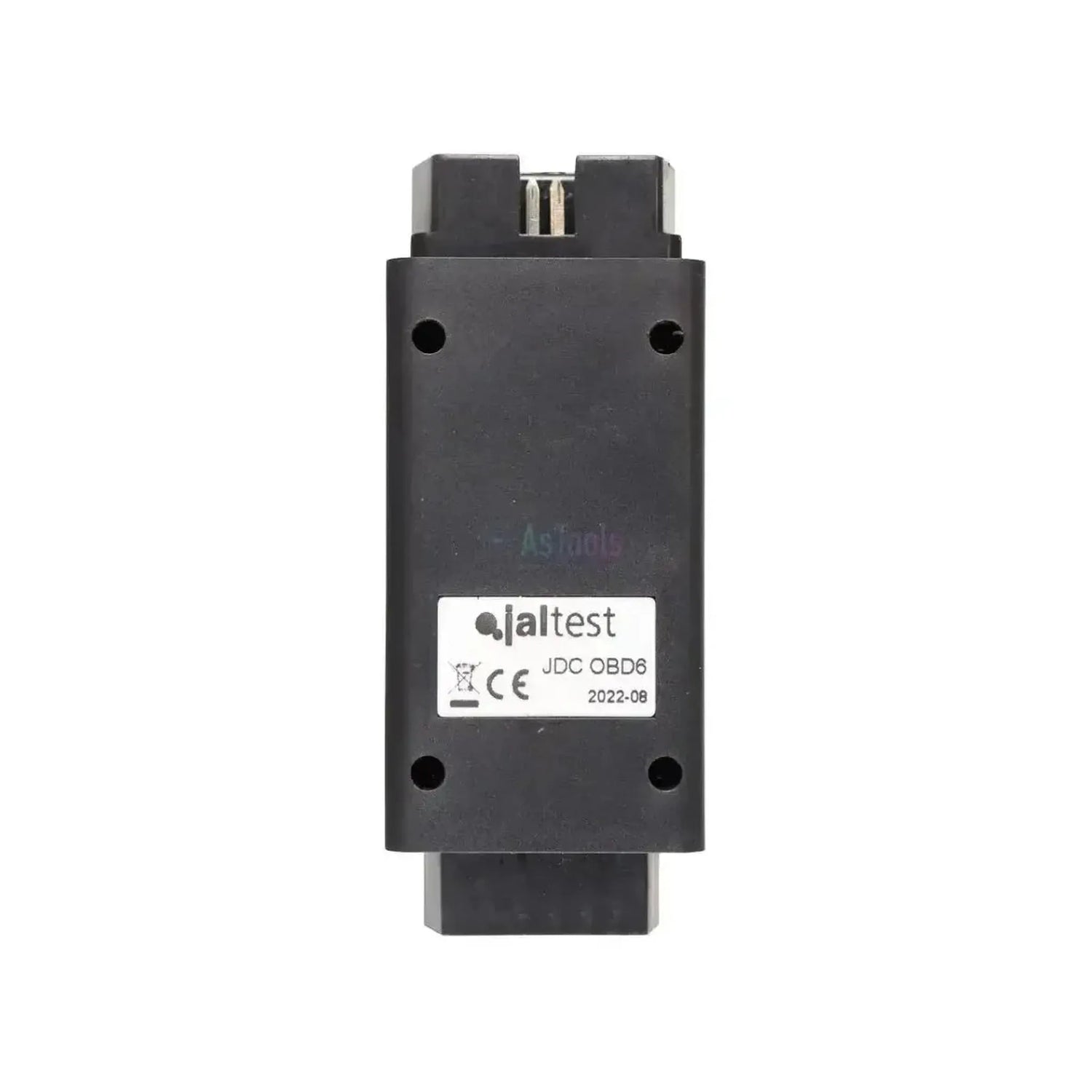

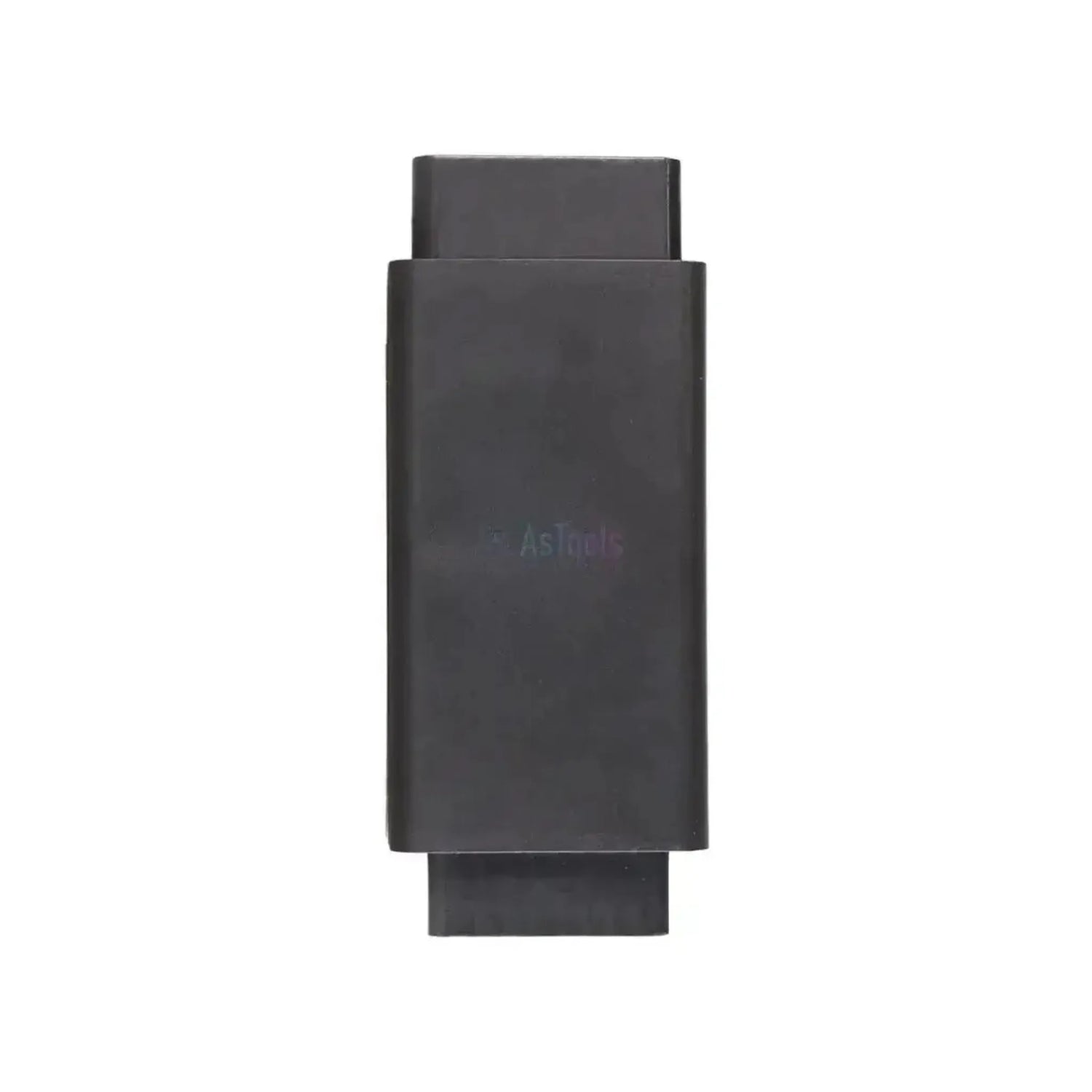

Jaltest (JDCOBD6) 16-poliger OBD2 Konverteradapter (PWM/VPW>CAN) | Lieferwagen

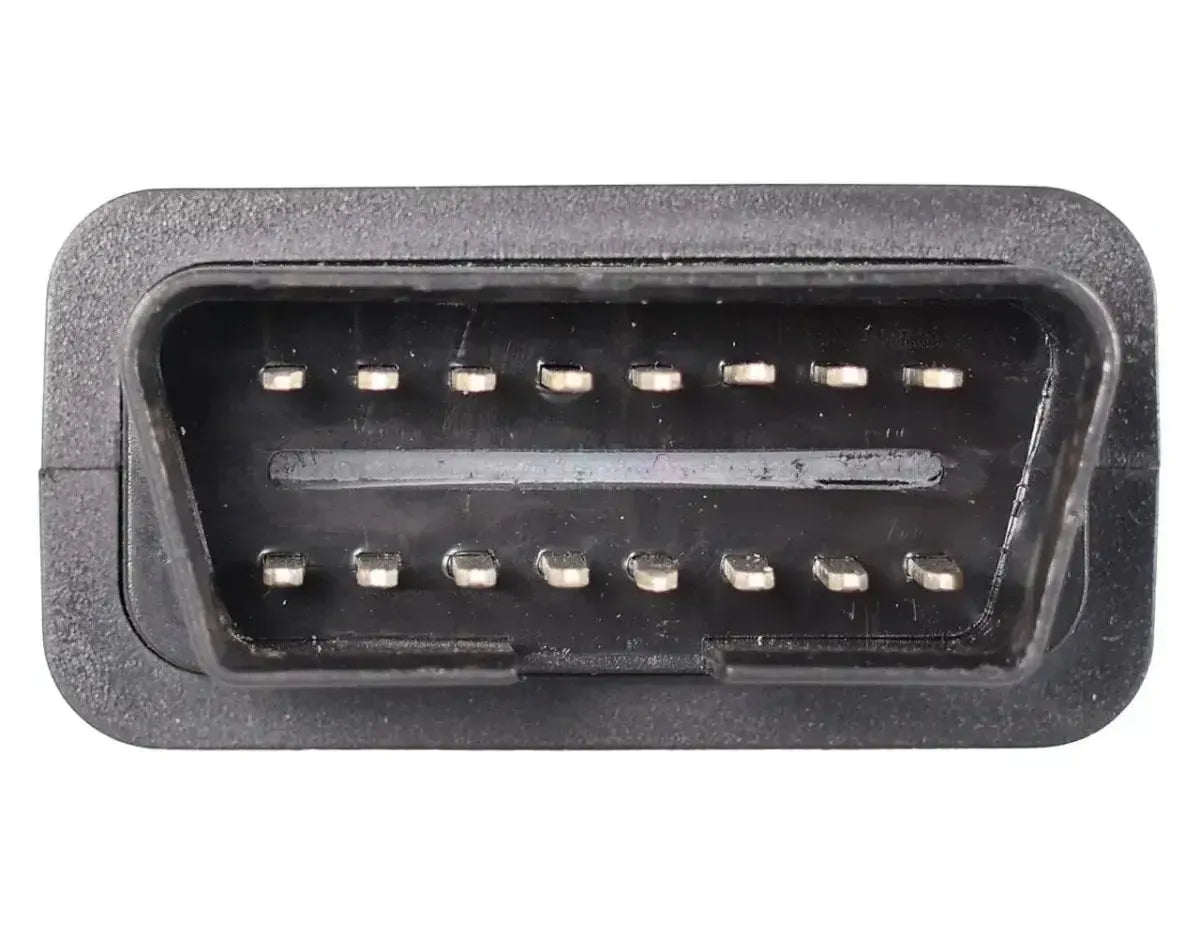

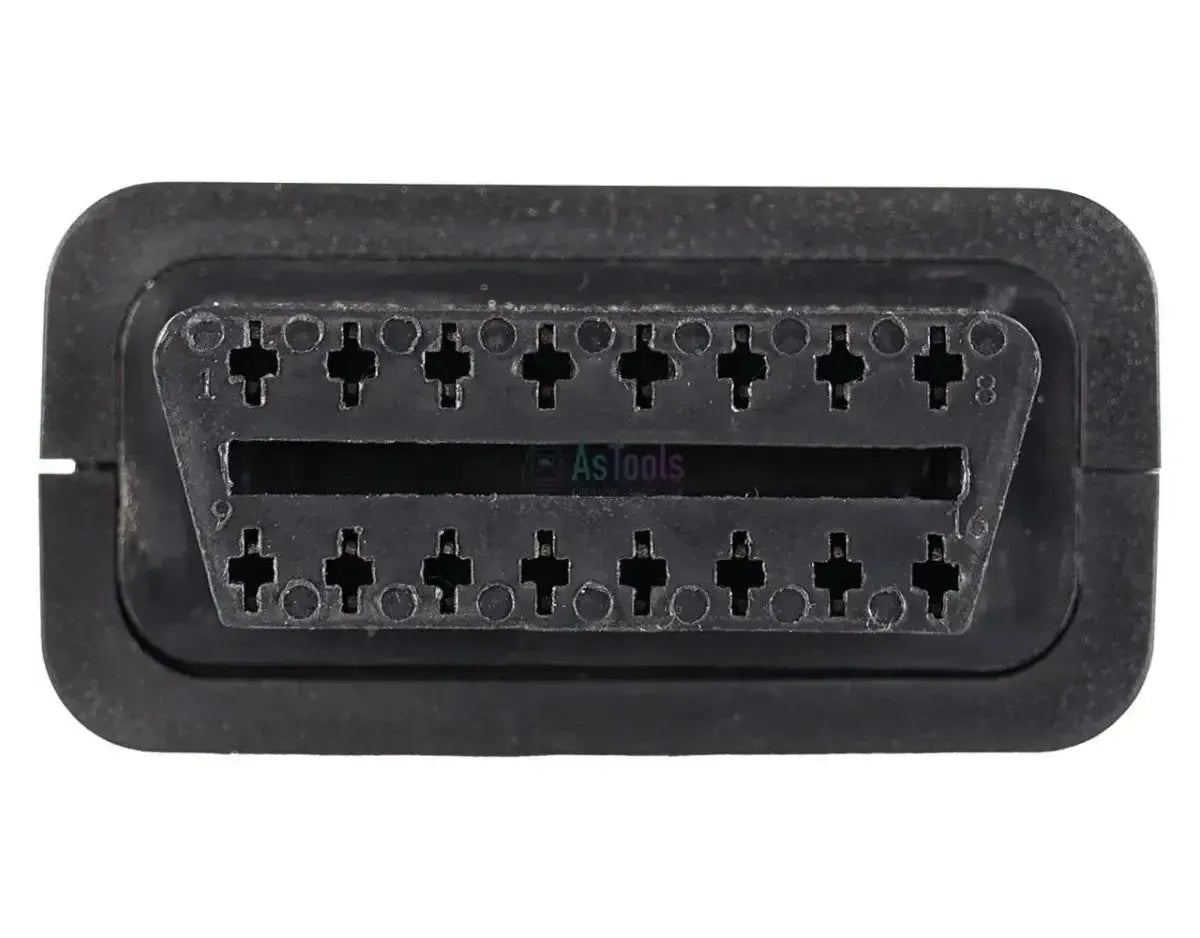

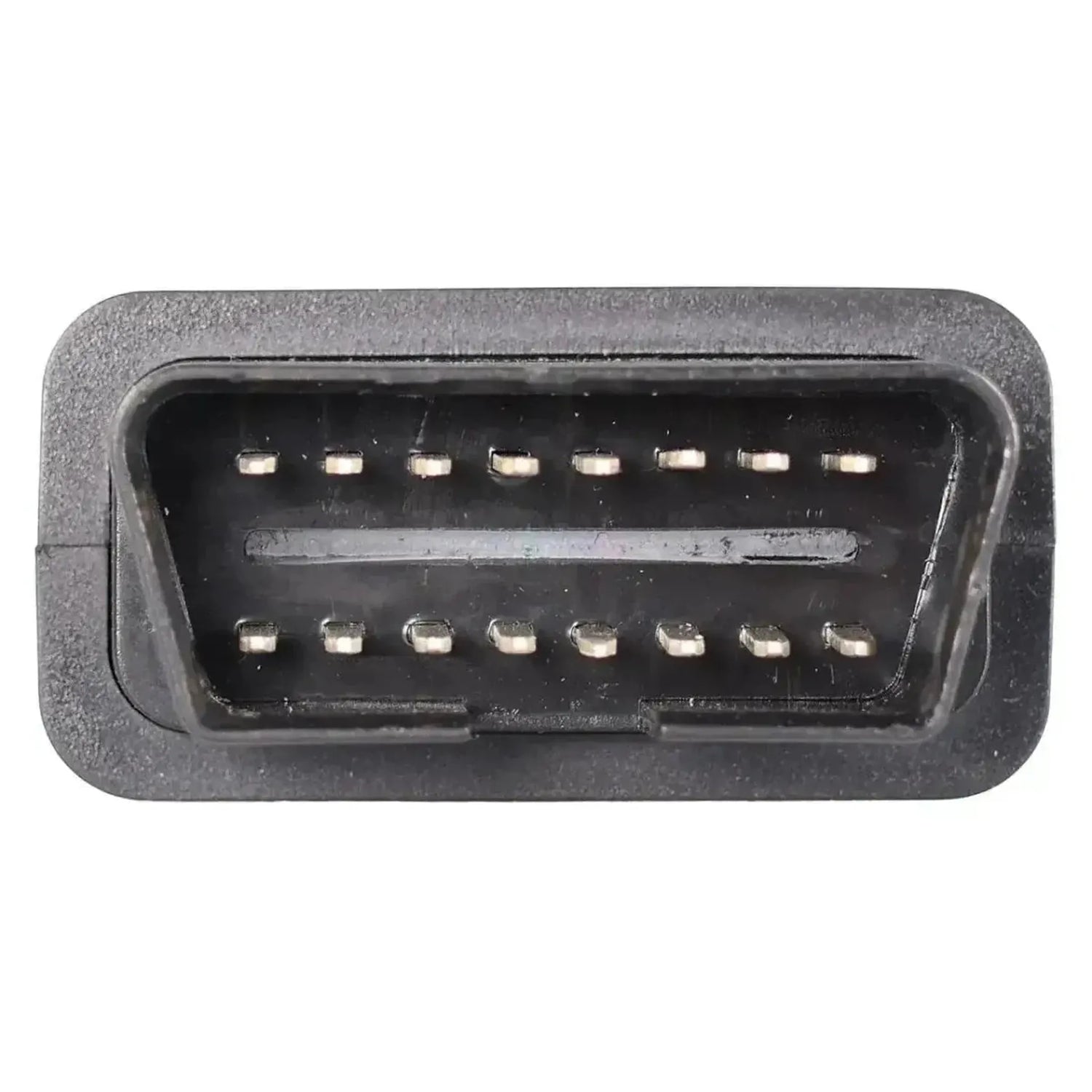

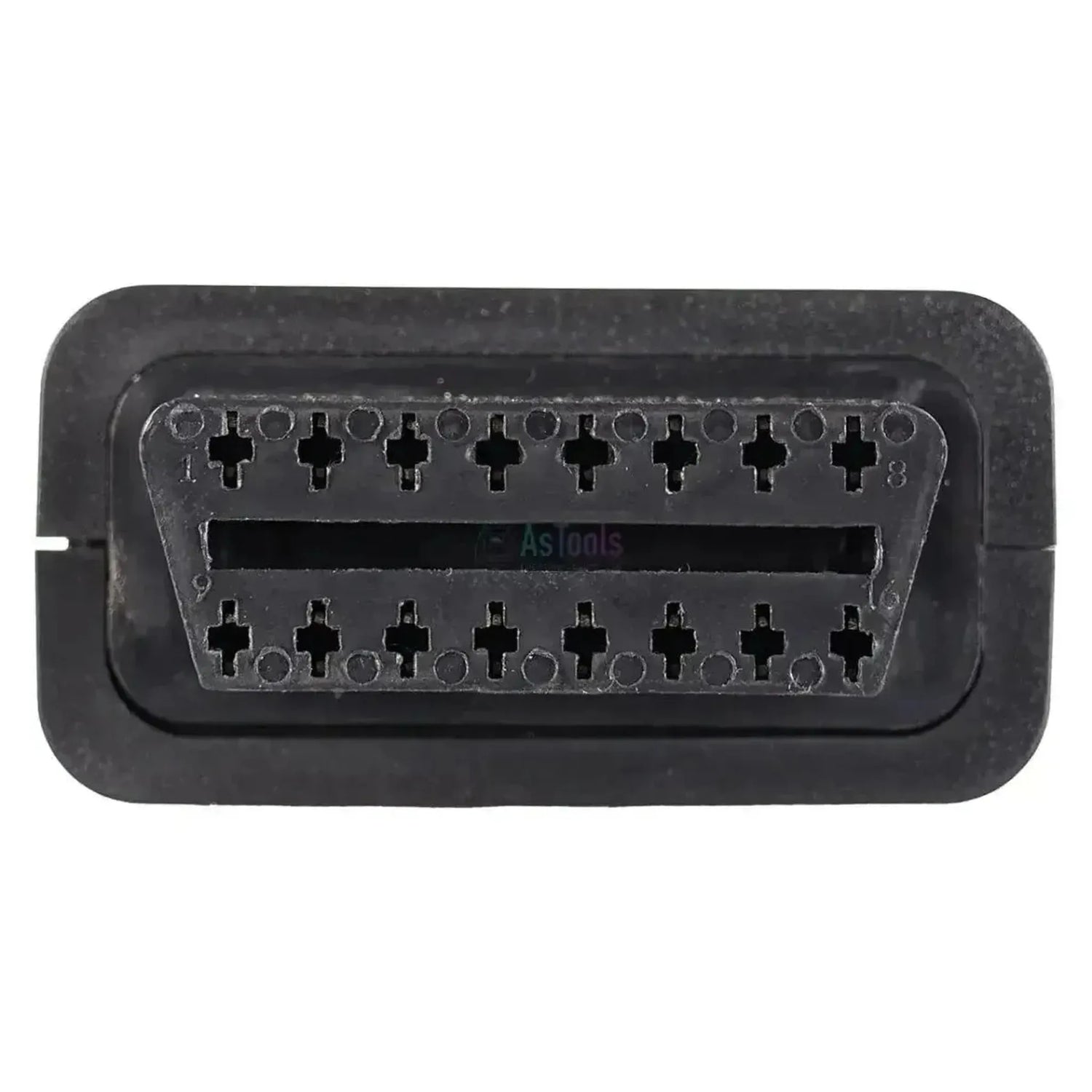

Der Jaltest JDCOBD6 ist ein Konverter-Adapter, der entwickelt wurde, um die Kommunikation mit Fahrzeugen zu ermöglichen, die ältere Diagnoseprotokolle verwenden. Der Adapter verfügt über einen 16-poligen OBD2-Anschluss und wandelt Signale der PWM (J1850) und VPW (J1850) Protokolle in das CAN-Bus Protokoll um. Dies ermöglicht die Nutzung moderner Diagnosegeräte, die primär über CAN kommunizieren, bei älteren Fahrzeugsystemen, insbesondere bei leichten Lieferwagen.

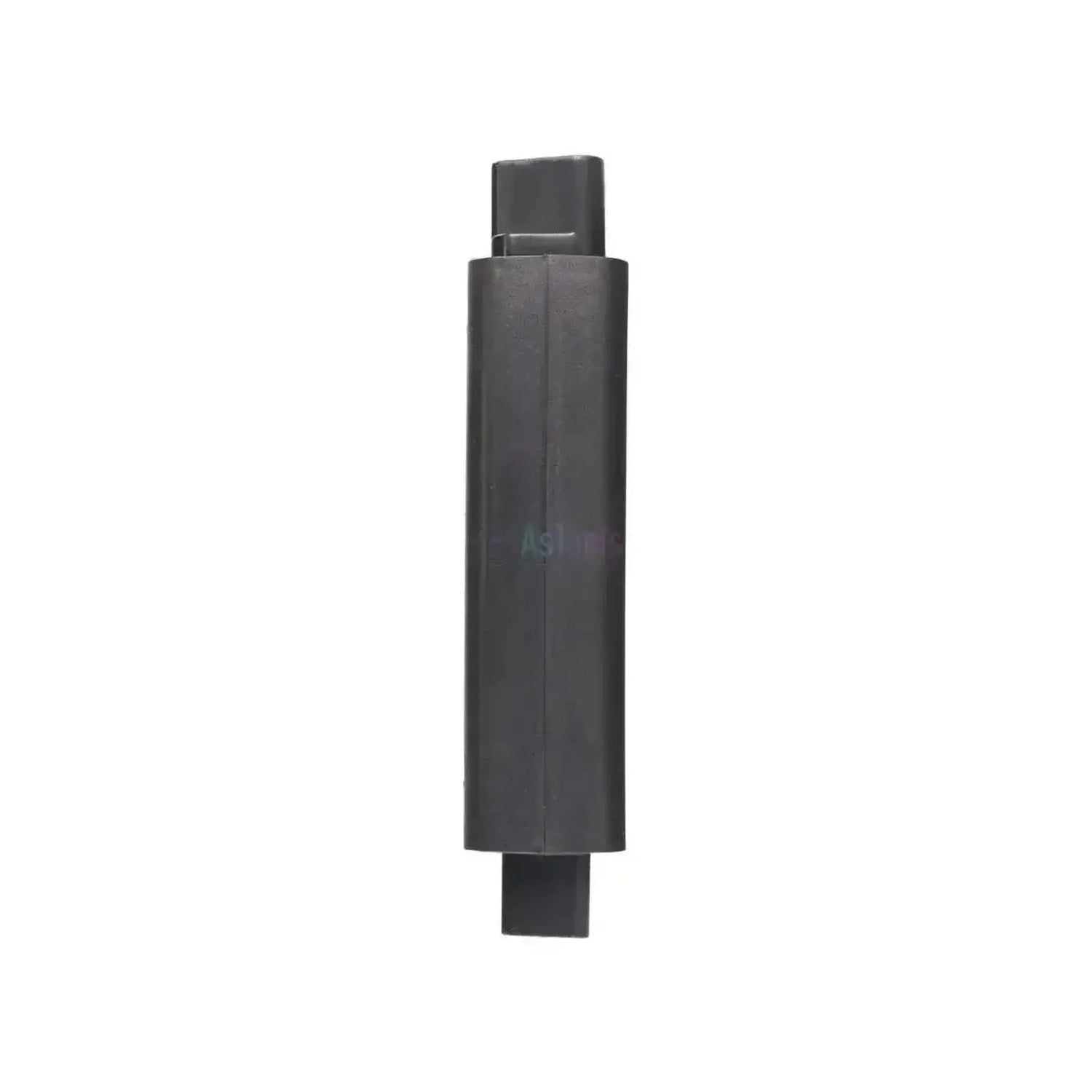

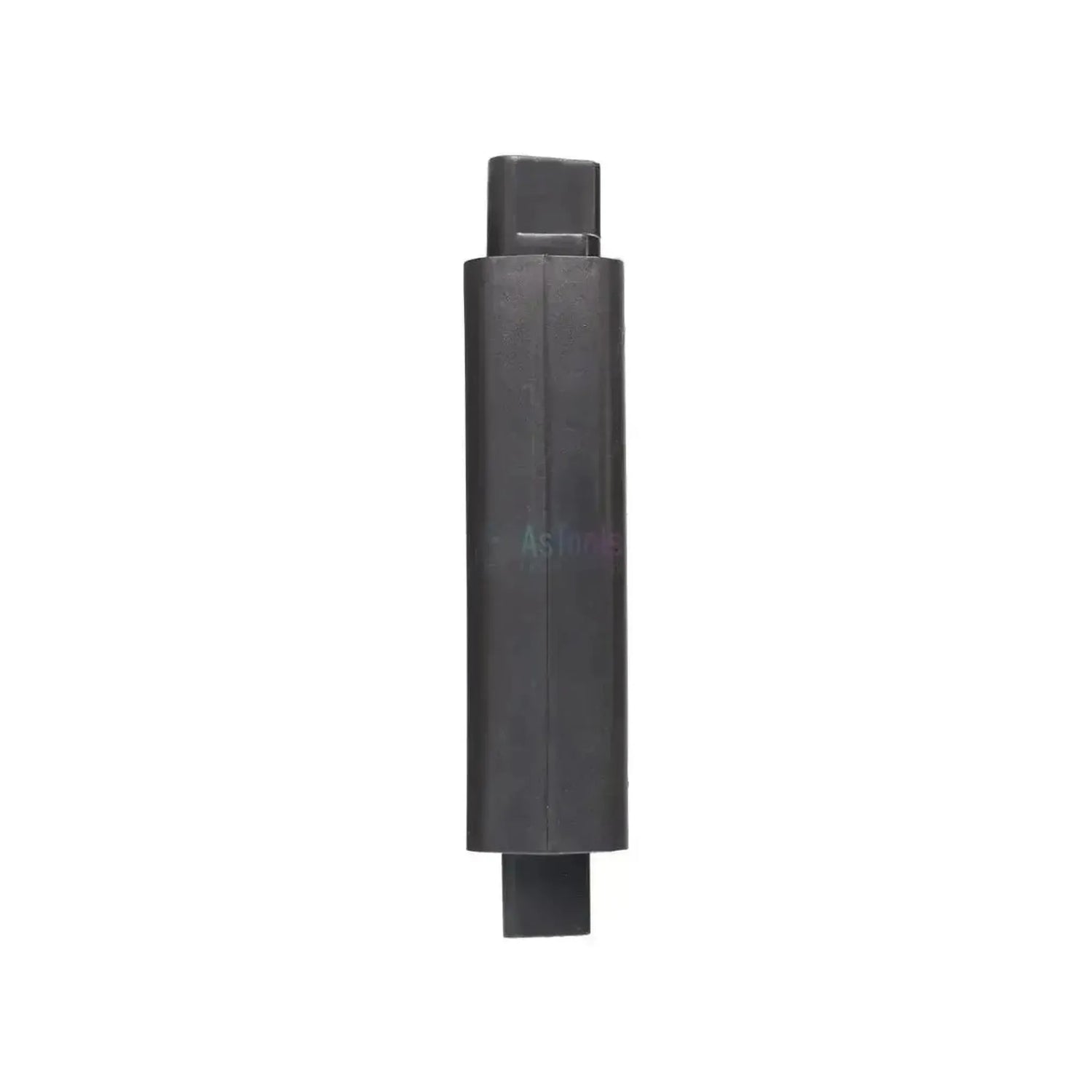

Dieser Adapter wurde speziell für die Verwendung mit der Jaltest Diagnose-Schnittstelle entwickelt. Er fungiert als Zwischenstück, das zwischen den OBD2-Anschluss des Fahrzeugs und das Diagnosekabel des Testers geschaltet wird. Die interne Elektronik sorgt für eine aktive Übersetzung der Protokolle, wodurch Diagnose, Auslesen von Fehlercodes und das Anzeigen von Live-Daten bei kompatiblen Fahrzeugen mit PWM- oder VPW-Systemen unterstützt wird.

Anwendung und Funktionalität:

Der JDCOBD6-Adapter ist ein Protokoll-Konverter, der die Kommunikationsbrücke zwischen älteren Fahrzeug-ECUs und moderner CAN-basierter Diagnoseausrüstung bildet.

• Protokollkonvertierung: Übersetzt die SAE J1850 PWM und SAE J1850 VPW Protokolle in das CAN-Bus Protokoll, wodurch die Kompatibilität mit modernen Testern gewährleistet wird.
• Diagnose bei älteren Fahrzeugen: Ermöglicht die Nutzung von Diagnosesystemen wie Jaltest bei älteren Lieferwagen und leichten Nutzfahrzeugen, die noch nicht mit einem CAN-Bus-System ausgestattet sind.
• Plug-and-Play: Funktioniert als direkter Adapter zwischen dem Fahrzeuganschluss und dem Diagnosekabel ohne Notwendigkeit zusätzlicher Konfiguration.

Kompatible Fahrzeuge und Anwendungen:

Dieser Konverter ist für leichte Nutzfahrzeuge und Lieferwagen konzipiert, die mit einem OBD2-Anschluss ausgestattet sind, aber über die J1850 PWM oder J1850 VPW Protokolle kommunizieren. Dies betrifft hauptsächlich Fahrzeuge amerikanischer Herkunft vor der allgemeinen Einführung des CAN-Bus (ca. 2008).

Chrysler/Dodge:

• Verschiedene Modelle, die das J1850 VPW Protokoll verwenden.

Ford:

• Verschiedene Modelle, die das J1850 PWM Protokoll verwenden, wie ältere Generationen der E-Series, Ranger und Transit.

General Motors (Chevrolet, GMC):

• Verschiedene Modelle, die das J1850 VPW Protokoll verwenden, wie ältere Generationen des Chevrolet Express und GMC Savana.

Wichtig: Überprüfen Sie vor dem Kauf des Produkts stets den Anschluss und das verwendete Protokoll Ihres Fahrzeugs. Diese können je nach Modell und Baujahr variieren.

Lieferumfang:

• 1x Jaltest (JDCOBD6) 16-poliger OBD2 Konverter Adapter (PWM/VPW>CAN) | Lieferwagen

Technische Spezifikationen:
