Jaltest  |  SKU: JDCOBD5

Jaltest (JDCOBD5) | 16-poliger OBD2 Konverteradapter (Pin 1 - Pin 15) | Nutzfahrzeug

€104,95 inkl.
€86,74 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

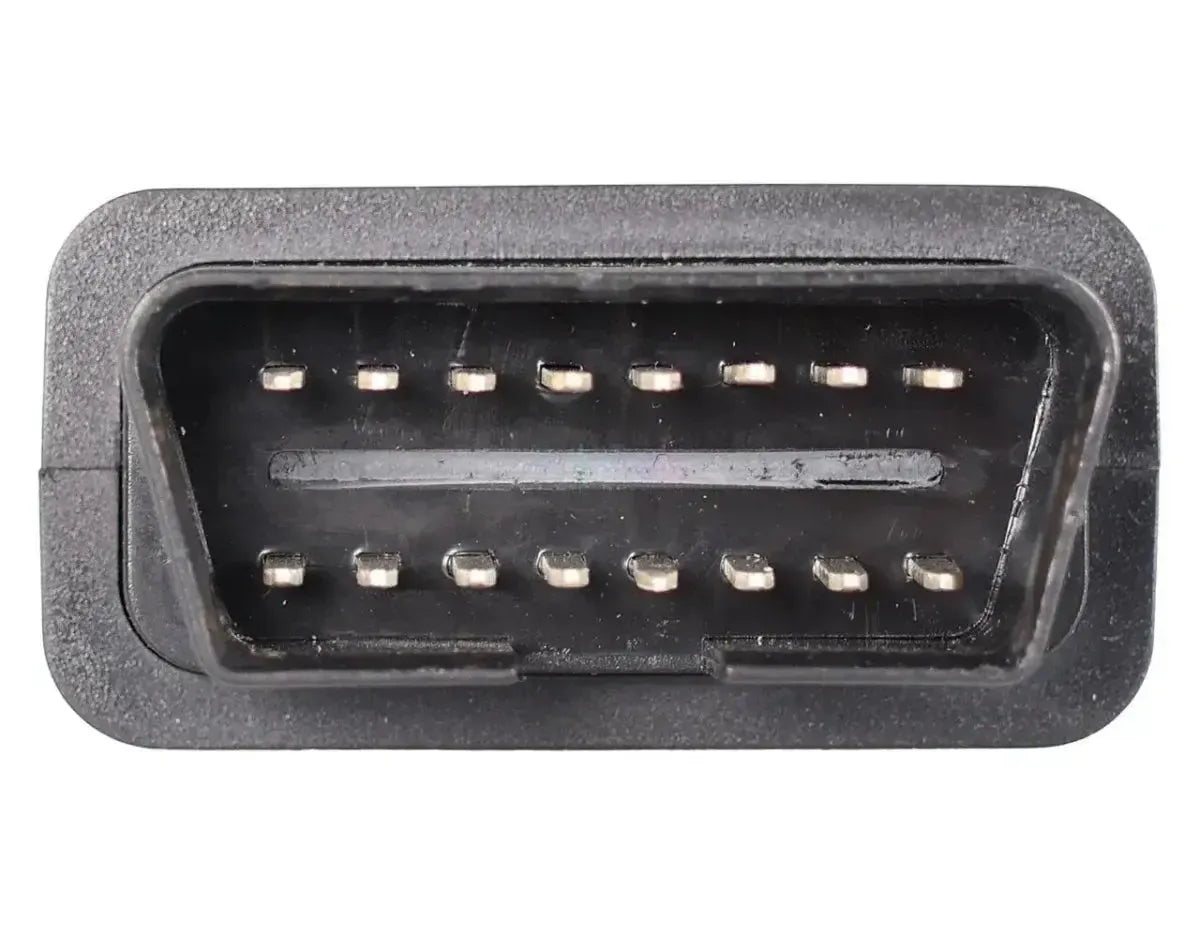

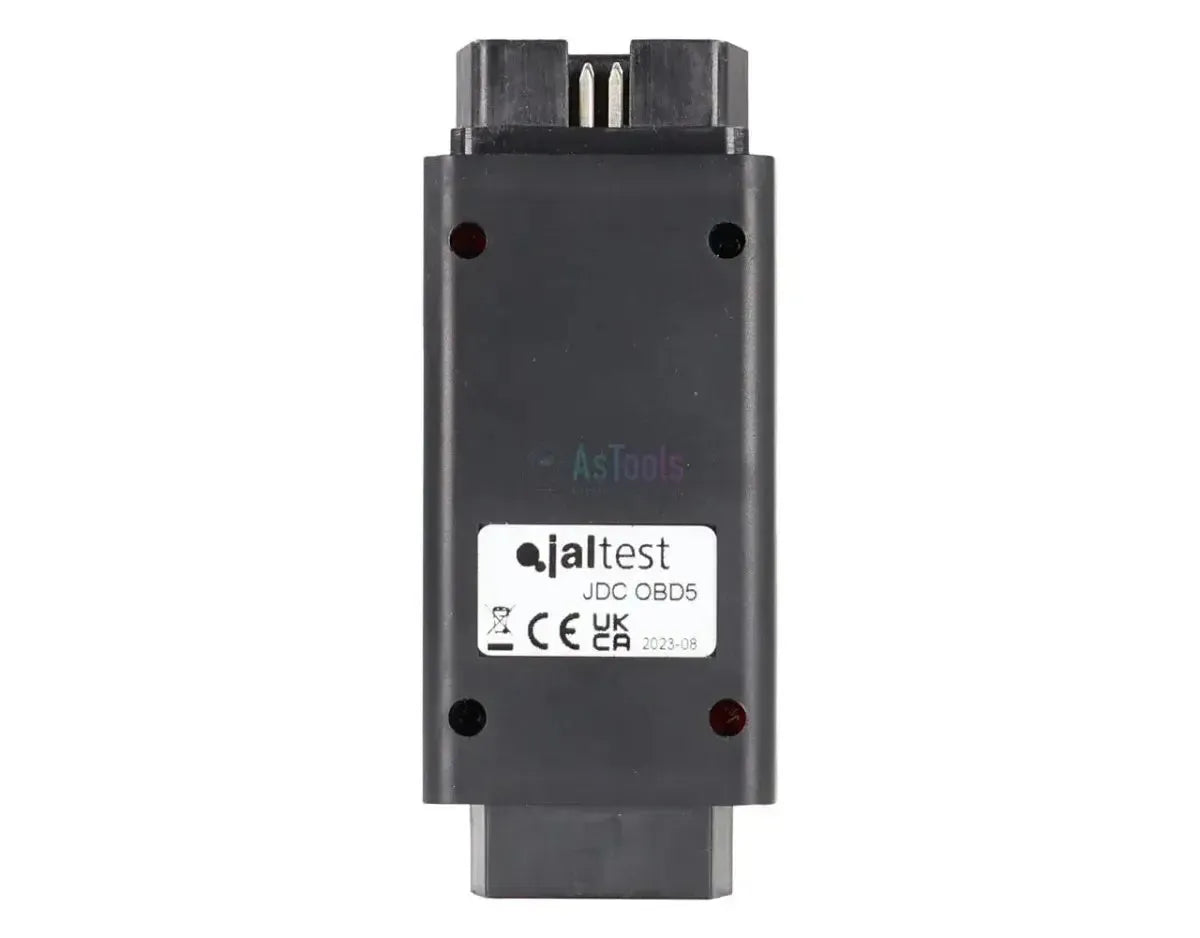

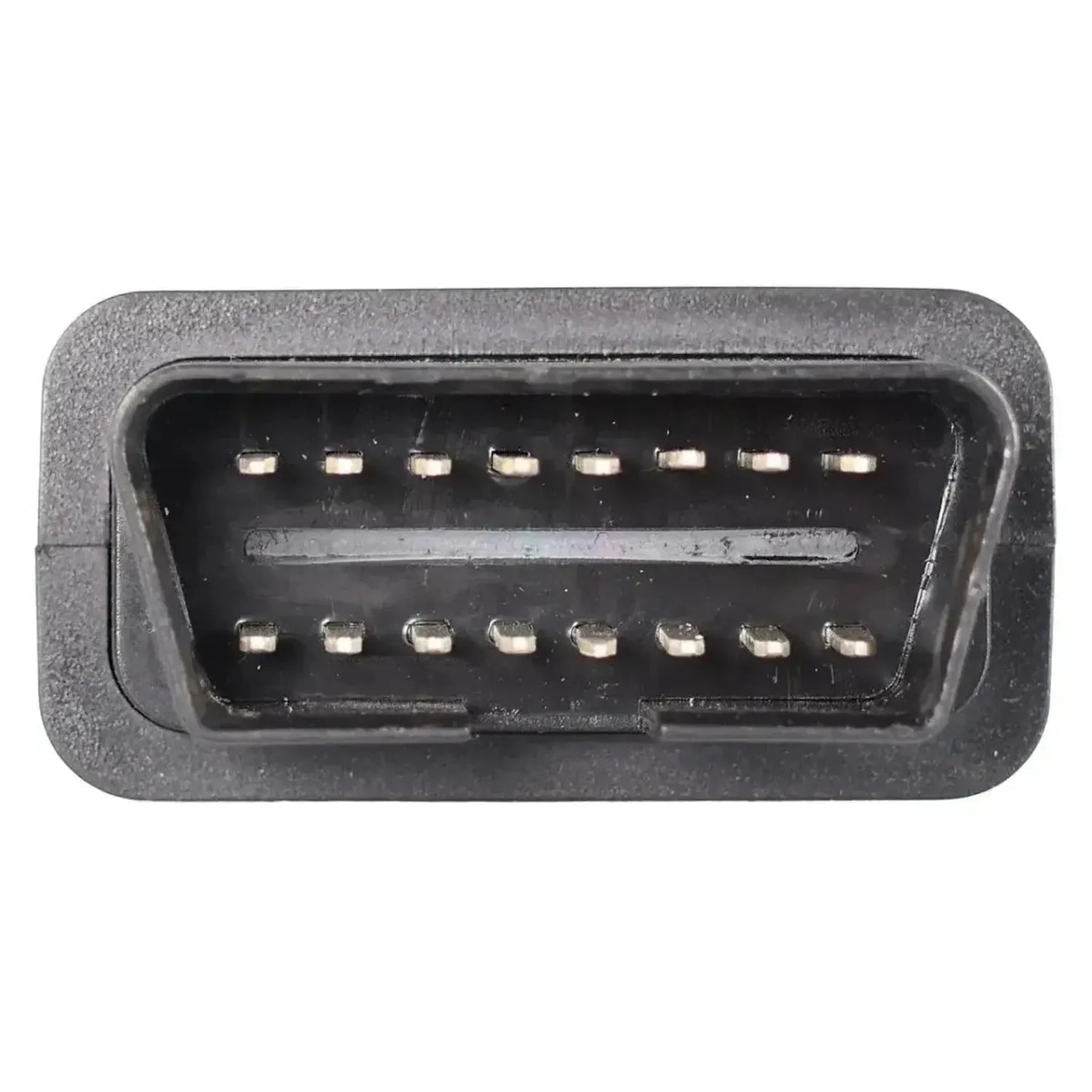

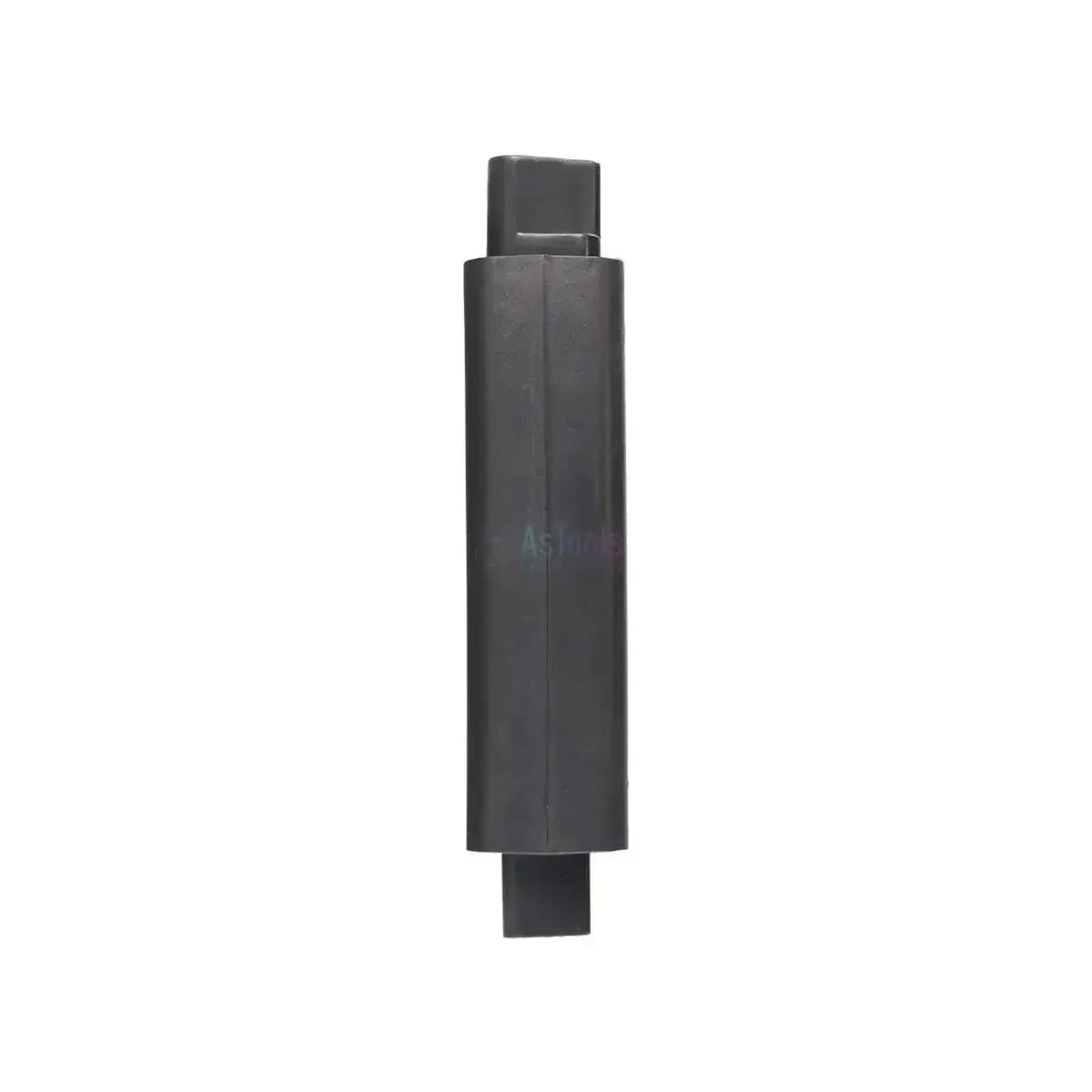

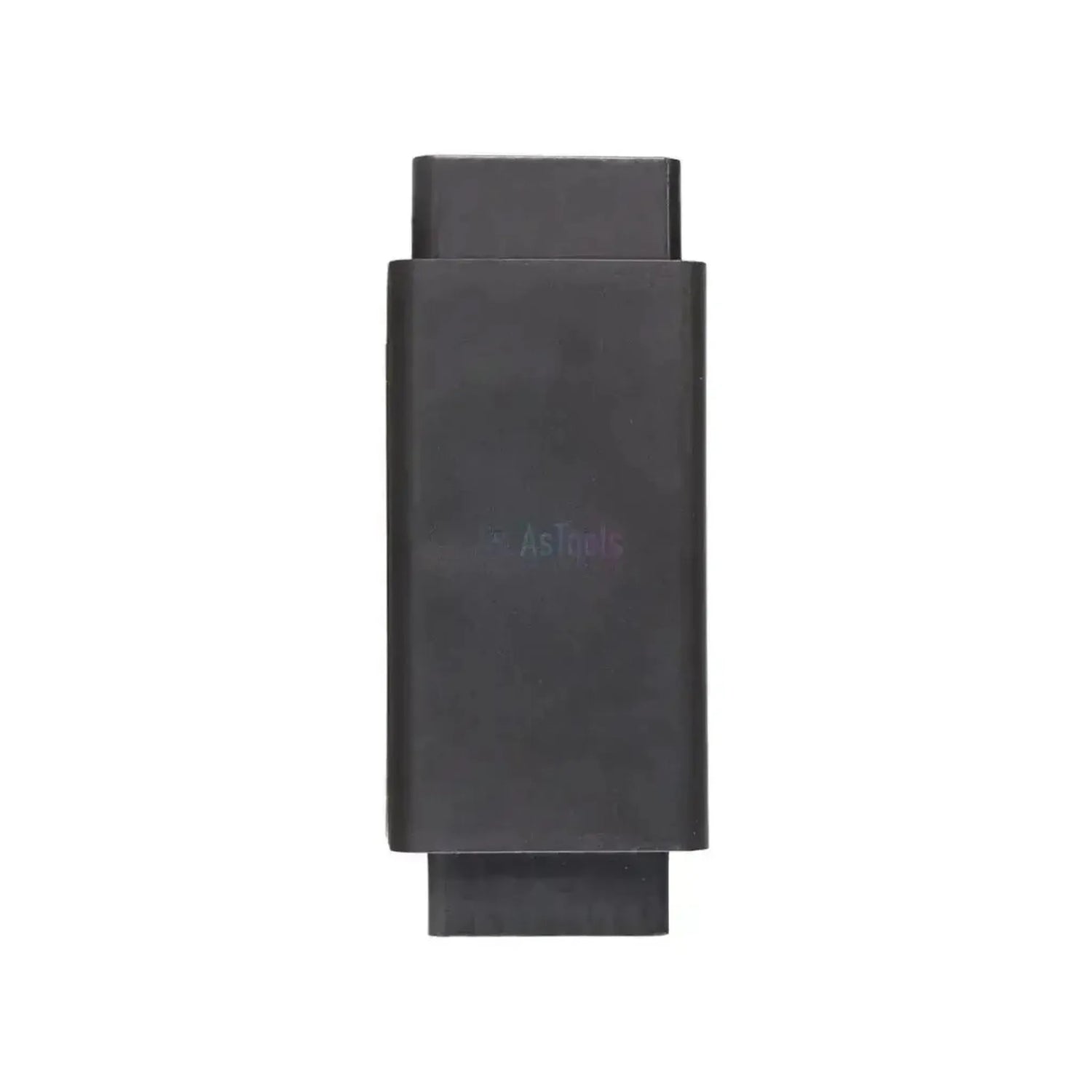

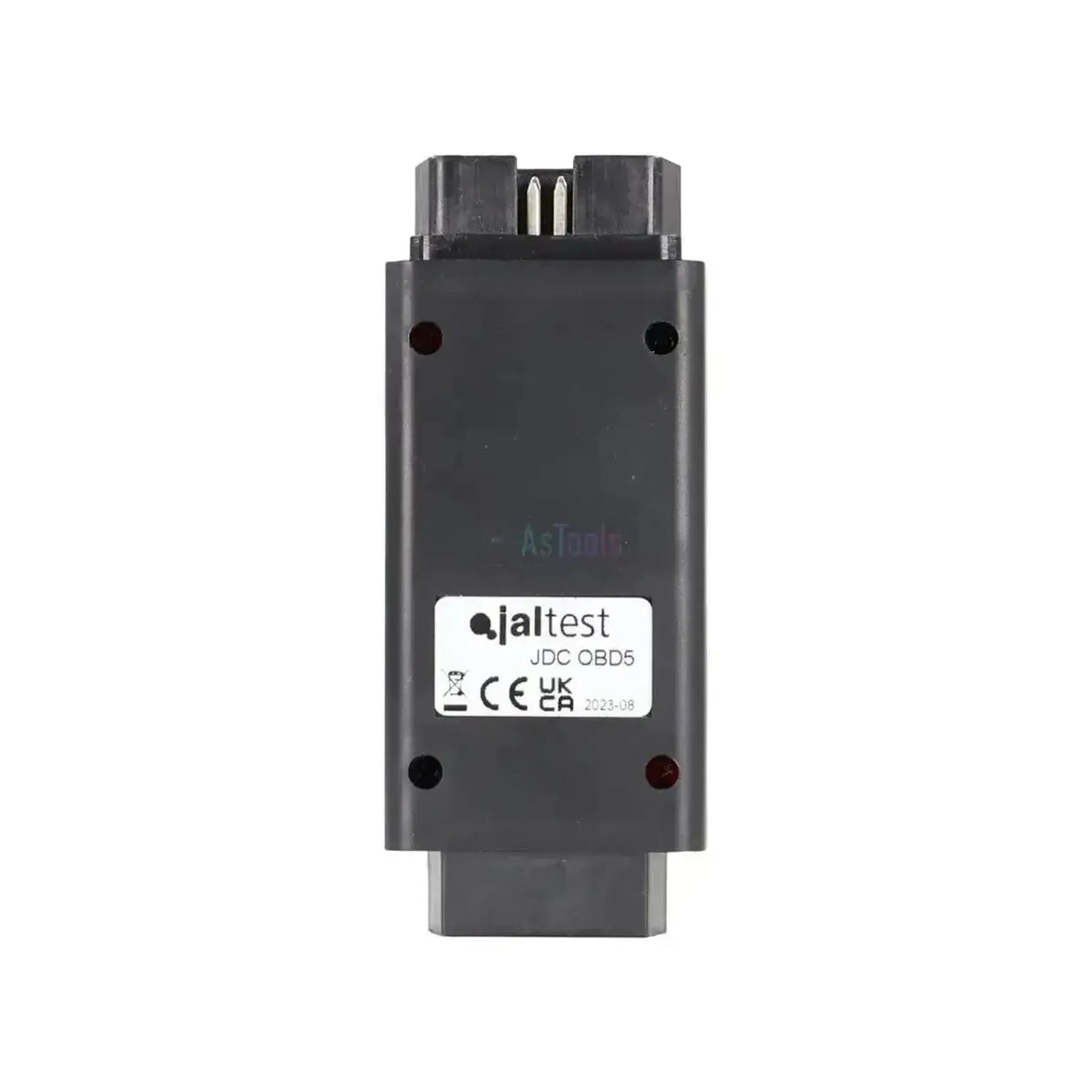

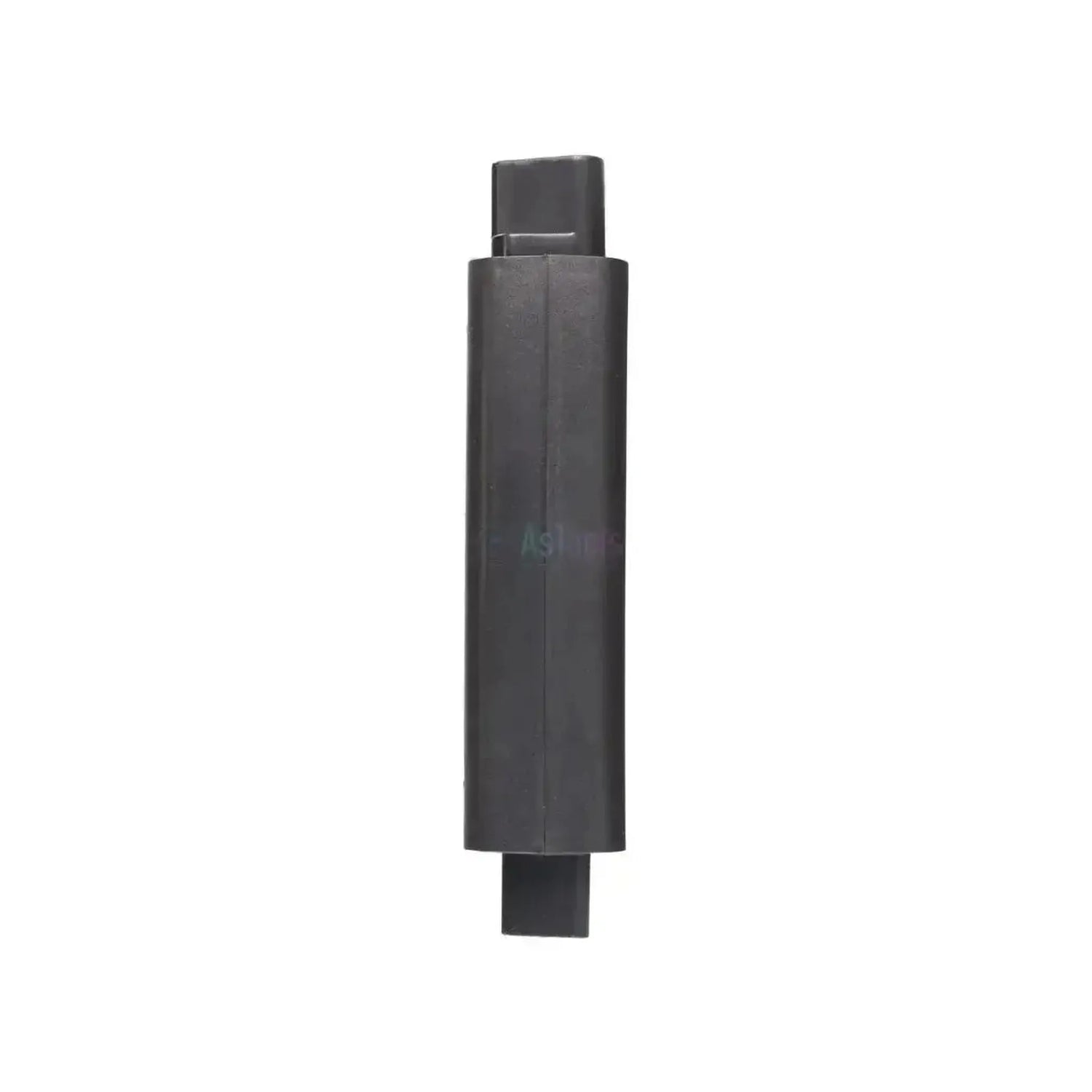

\nDerJaltest JDCOBD5 leitet das Signal innerhalb des 16-poligen OBD2-Steckers um Stift 1 zu Stift 15. Der Artikel ist ein geschlossenes Kunststoffgehäuse aus 11,5 cm— fast drei Zentimeter länger als die Hyundai- und Tata-Daewoo-Ausführung — mit an der Vorderseite einer16-poliger OBD2-Stecker mit Kontakten. Auf dem zweiten Produktfoto ist zu sehen, wie die16-poliges OBD2-Diagnosekabel an der Rückseite des Gehäuses angebracht wird. Der weiße Aufkleber trägt die Aufschrift JDC OBD5.\n

\nNicht jedes Hersteller hält sich an die Pinbelegung des OBD2-Standards.Stift 15 ist darin der Platz von L-Leitung, währendStift 1 gerade für den Eigengebrauch durch den Hersteller freigegeben wurde. Diese Ausführung ist für Fahrzeuge bestimmt, die ihre Diagnoseleitungen auf dem freien Anschluss haben: das Signal wird auf Pin 15 geführt, damit die Jaltest Link findet, was er sucht. Danach lesen Sie Fehlercodes, sehen Sie Live-Messwerte und führen Sie Aktuatortests aus.\n

VORTEILE

✔Leitet das Signal von Stift 1 zu Stift 15, der Ort, an dem die OBD2-Standard für die L-Leitung beibehält.
✔Verbinden Sie sich mit dem 16-poliges OBD2-Diagnosekabel des Jaltest Link; ein zweites Kabel ist nicht erforderlich.
✔ Spezifiziert für Jaltest Link V8.1 und V9 und daher mit beiden Generationen der Schnittstelle kompatibel.
✔ Herstellerunabhängig: Jedes Fahrzeug mit der Diagnoseleitung auf Pin 1 kommt in Frage, unabhängig vom Hersteller.

WICHTIGE HINWEISE

✕ Verlegt ausschließlich Pin 1 : Liegt die Diagnoseleitung bei Ihnen auf einem anderen Pin, hilft diese Ausführung nicht weiter.
✕ Ersetzt das OBD2-Diagnosekabel nicht: Das Produkt wird dazwischen angebracht und funktioniert nicht unabhängig von diesem Kabel.
✕ Die offizielle Produktseite nennt keine Marken oder Modelle ; die Belegung des Steckers bestimmt, ob dieses Produkt passt.
✕ Mit 11,5 cm das längste Produkt der vier; bei einer beengten Einbausituation benötigt dies etwas Platz.

Anwendungen und Funktionalitäten

Mit diesem Adapter greifen Sie mit der Jaltest-Software auf die Steuergeräte hinter einer Schnittstelle zu, deren Diagnoseleitung auf dem falschen Pin liegt. An der Kommunikation selbst ändert sich nichts: nur die Position des Signals im Stecker verschiebt sich. Was angezeigt wird, ergibt sich aus der Jaltest-Abdeckung für dieses Fahrzeug.

Steuergeräte, die Sie erreichen können

  • Die Systeme hinter der abweichend verdrahteten Schnittstelle:Sobald das Signal auf Pin 15 anliegt, erreicht der Jaltest Link die angeschlossenen Steuergeräte.
  • Welche Geräte das sind:Das unterscheidet sich je nach Fahrzeug und Baujahr und ergibt sich aus der Jaltest-Abdeckung, nicht aus diesem Artikel.

Das können Sie tun

  • Fehlercodes auslesen und löschen:Aktuelle, permanente und sporadische Codes mit der Original-OE-Beschreibung.
  • Live-Messwerte anzeigen:Werte von Sensoren und Parametern während das Fahrzeug läuft.
  • Aktuatortests durchführen:Komponenten gezielt ansteuern, um die Funktion zu überprüfen.
  • Wartung und Kalibrierung:Systemspezifische Service- und Rücksetzvorgänge, soweit Jaltest diese für das Fahrzeug durchführt.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der Pin, auf dem die Diagnoseleitung liegt, nicht der Hersteller.Diese Ausführung ist nicht an einen Hersteller gebunden; sie gehört zu jeder 16-poligen Schnittstelle in der Position 1 belegt ist und Position 15 frei bleibt. Das ist am Fahrzeug selbst zu erkennen.

So stellen Sie es fest:

  • Schauen Sie in die Schnittstelle:Trägt Position 1 einen Pin, während Position 15 unbelegt ist, passt diese Ausführung.
  • Erkennbarer Fall:Das Kabel rastet ein und die Zündung ist an, aber der Jaltest Link findet nichts.
  • Außerhalb des Bereichs:Schnittstellen, bei denen die Diagnoseleitung auf einen anderen freien Pin gelegt ist.
  • Segment:Nutzfahrzeug, innerhalb des Moduls Jaltest CV.
💡
Gut zu wissen:Dieser Adapter ersetzt das 16-polige OBD2-Diagnosekabel nicht, sondern wird dazwischen platziert und verlängert das Gesamtpaket um 11,5 cm Überprüfen Sie am Fahrzeug selbst, welche Kontakte belegt sind, bevor Sie bestellen.

Verpackungsinhalt

  • 1x Jaltest (JDCOBD5) | 16-pins OBD2 Converter Adapter (Pin 1 - Pin 15) | Nutzfahrzeug

Technische Spezifikationen

Spezifikation Beschreibung
Hersteller Jaltest (Cojali)
Referenznummer JDCOBD5
Typ OBD2-Umwandler (Kontaktversatz Pin 1 zu Pin 15)
Anwendung Fahrzeuge mit Diagnoseleitung auf Pin 1 statt Pin 15
Fahrzeugseitige Verbindung 16-pins OBD2 mit Kontakten, Diagnoseleitung auf Pin 1
Schnittstellenseitige Verbindung 16-pins OBD2 nach Norm, Signal auf Pin 15
Länge 11,5 cm
Schnittstelle Jaltest Link V8.1 / V9
Segment Nutzfahrzeug
Jaltest-Modul Jaltest CV (Nutzfahrzeuge)
