GoDiag GT112 | Testplattform

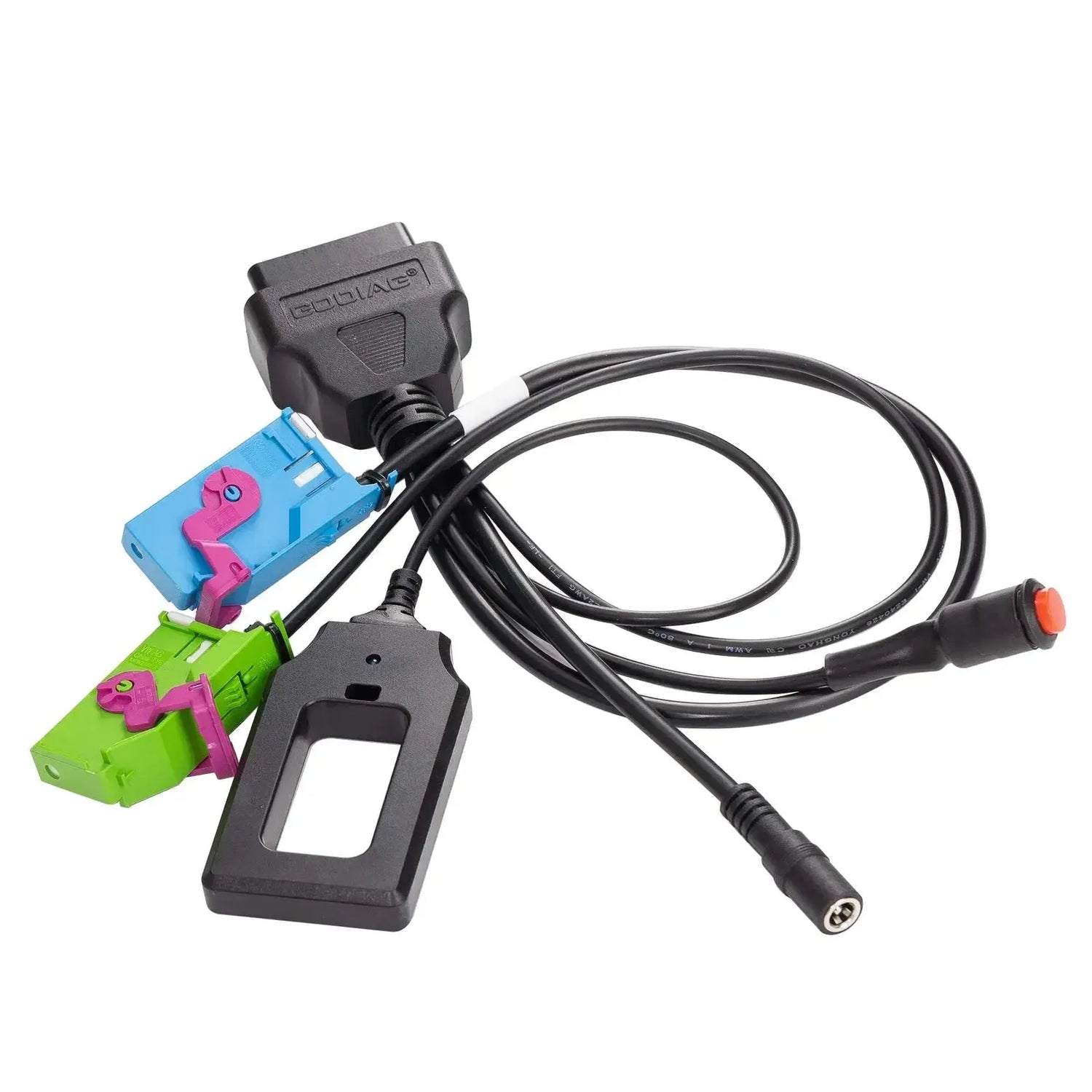

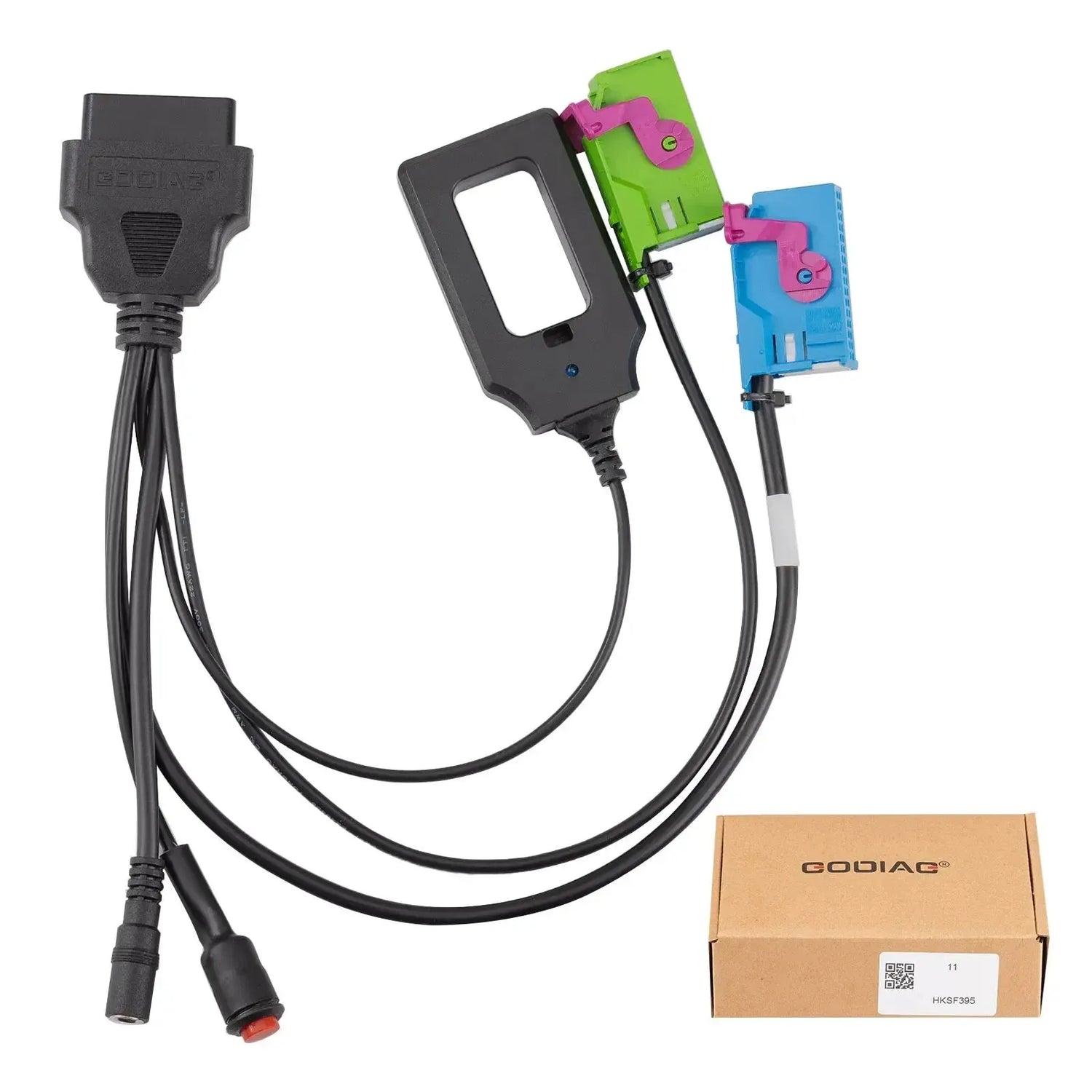

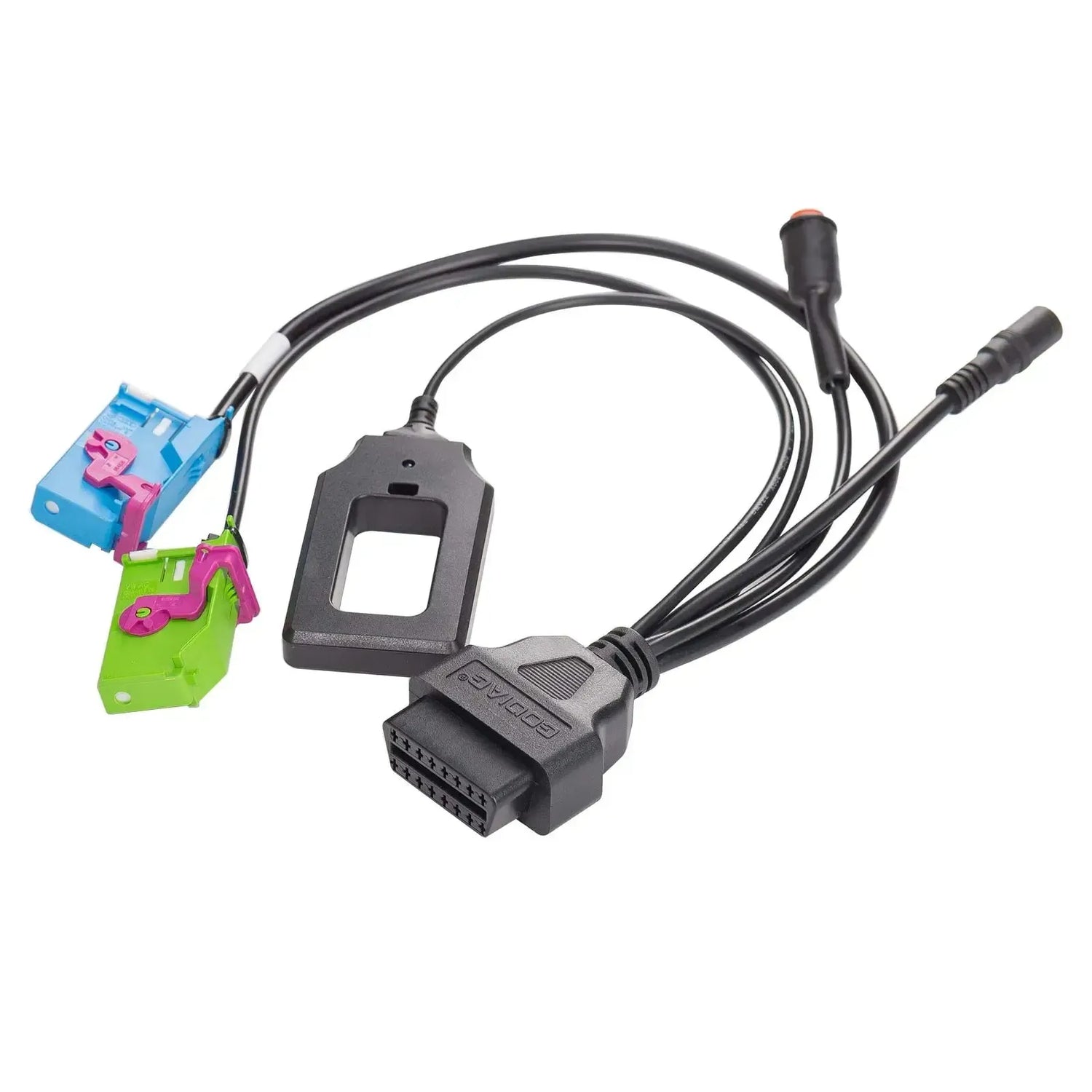

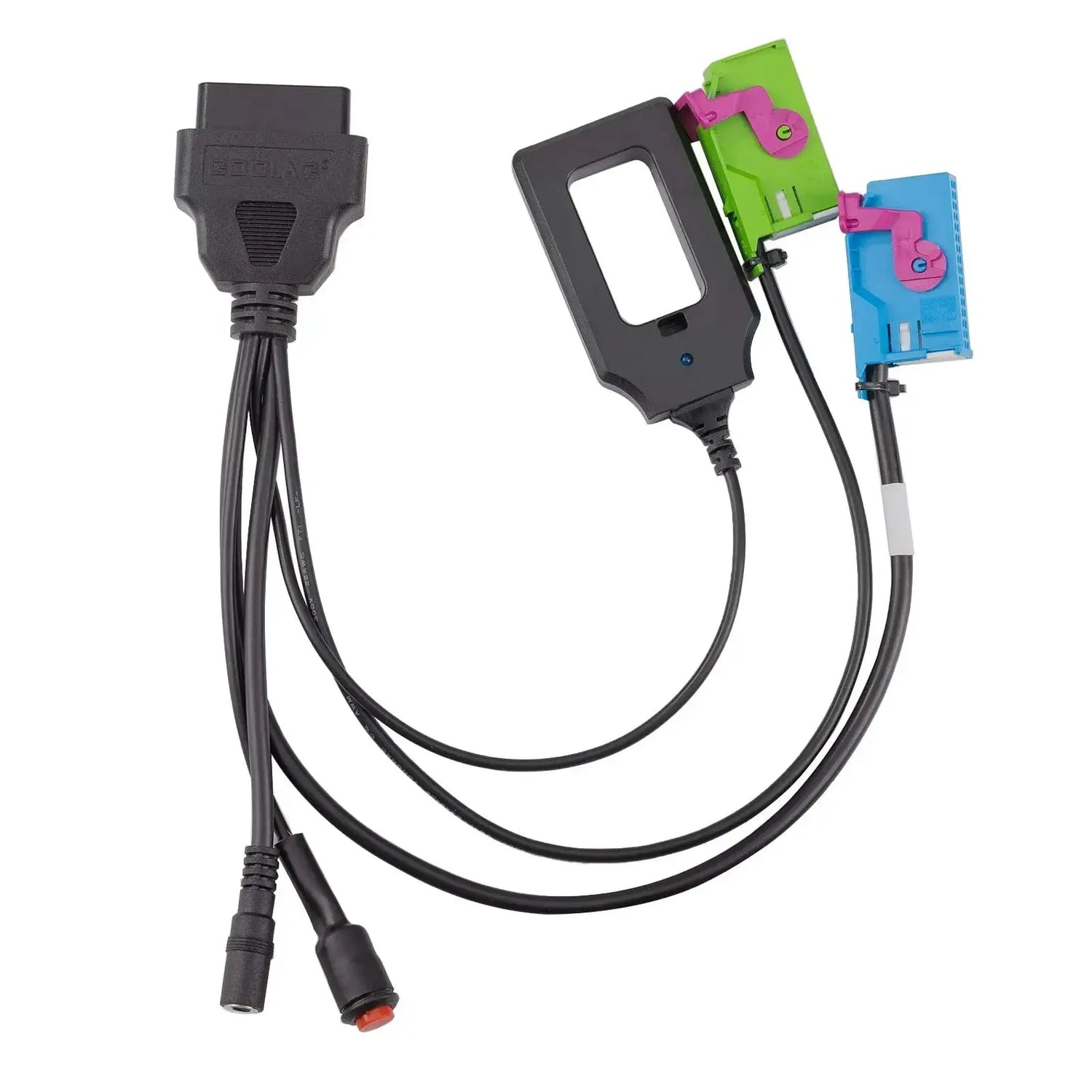

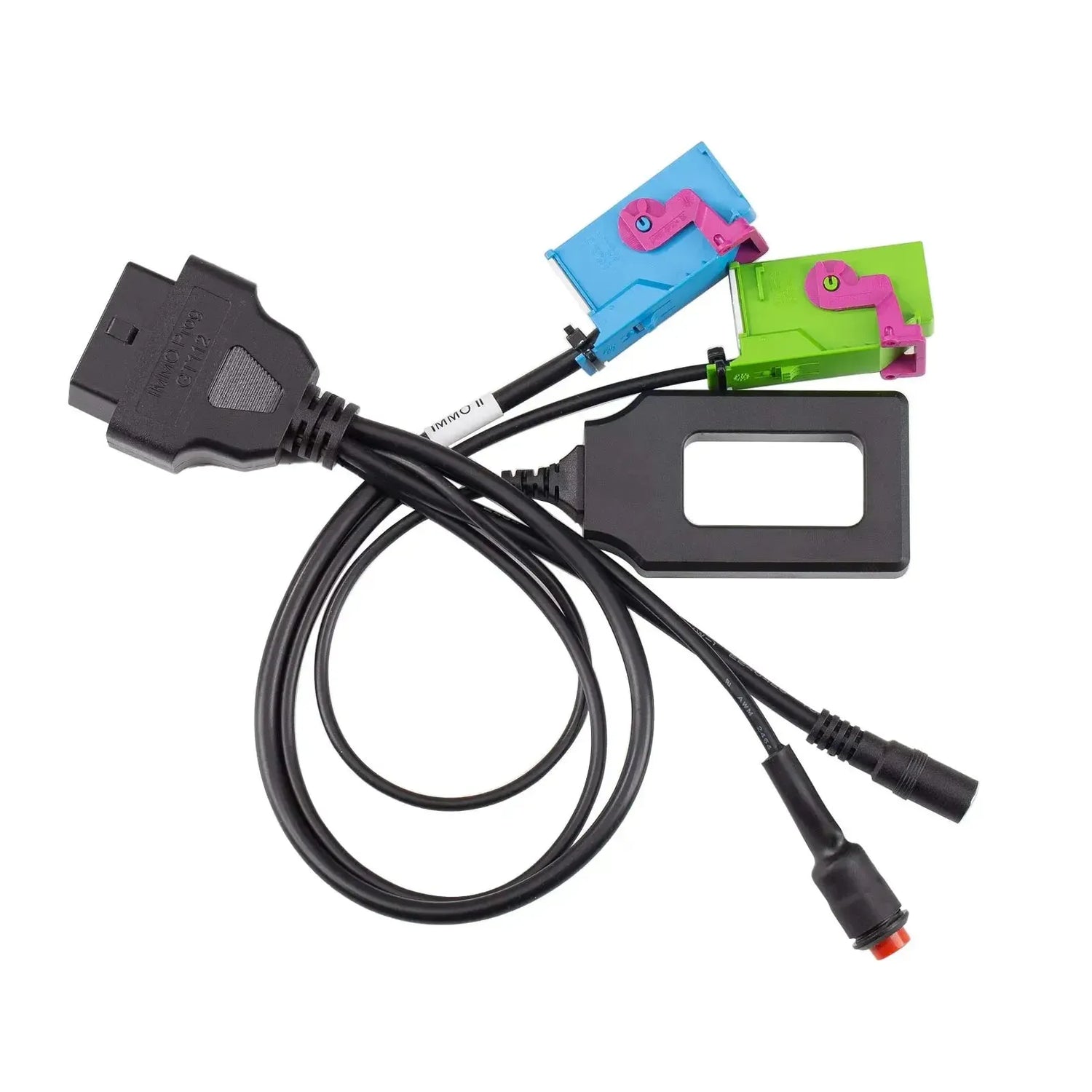

Der GoDiag GT112 ist ein Testplattform, der speziell für das Offline-Testen von 2. und 3. Generation Armaturenbrettern und Wegfahrsperrensystemen (IMMO) von Volkswagen, Audi, Skoda und Seat entwickelt wurde. Dieses Kabelset ermöglicht es, ein Armaturenbrett außerhalb des Fahrzeugs anzuschließen und die Verbindung in eine standardmäßige OBD2-Schnittstelle umzuwandeln. Dadurch können Techniker Diagnosen durchführen und Schlüssel über das K-Line-Kommunikationsprotokoll programmieren, ohne dass die Komponenten im Auto montiert sind.

Die Plattform ist mit einem unabhängigen Zündschalter ausgestattet, um den Zündstatus zu simulieren, sowie mit einer Schlüsselspule mit Kontrollleuchte. Diese Leuchte gibt visuelles Feedback über den Status des Schlüsselchips und die Kommunikation mit dem Wegfahrsperrensystem. Der GT112 ist kompatibel mit einer Vielzahl von Diagnose- und Programmiergeräten wie VCDS, VVDI2, Key Tool Plus und verschiedenen anderen Testern, die das K-Line-Protokoll für VAG-Fahrzeuge unterstützen.

Anwendung und Funktionalität:

Der GoDiag GT112 wird verwendet, um verschiedene Arbeiten am Wegfahrsperrensystem von VAG-Fahrzeugen auf der Werkbank durchzuführen.

• Offline-Armaturenbrettverbindung: Ermöglicht das Anschließen und Versorgen eines Armaturenbretts unabhängig vom Fahrzeug, wonach ein standardmäßiger OBD2-Anschluss für Diagnosegeräte verfügbar ist.
• Schlüsselprogrammierung und IMMO-Test: Ermöglicht das Anlernen neuer Schlüssel und das Testen der Synchronisation zwischen Wegfahrsperre, Schlüssel und Armaturenbrett.
• Unabhängiger Zündschalter: Ein Schalter simuliert das Ein- und Ausschalten der Zündung, was für Programmierverfahren erforderlich ist.
• Erkennung des Schlüsselchips: Die mitgelieferte Schlüsselspule verfügt über eine Kontrollleuchte, die den Status der Transponderkommunikation anzeigt. Ein blinkendes und anschließend erlöschendes Licht deutet auf eine erfolgreiche Erkennung hin; ein dauerhaft blinkendes oder nicht leuchtendes Licht weist auf ein Problem mit dem Schlüssel oder dem IMMO-System hin.
• Erkennung des Notstartbereichs: Die Spule kann verwendet werden, um die Funktion des Notstart-Erkennungsbereichs des Fahrzeugs zu überprüfen.

Lieferumfang:

• 1x GoDiag GT112 K-Line Testplattformkabel

Technische Spezifikationen:
