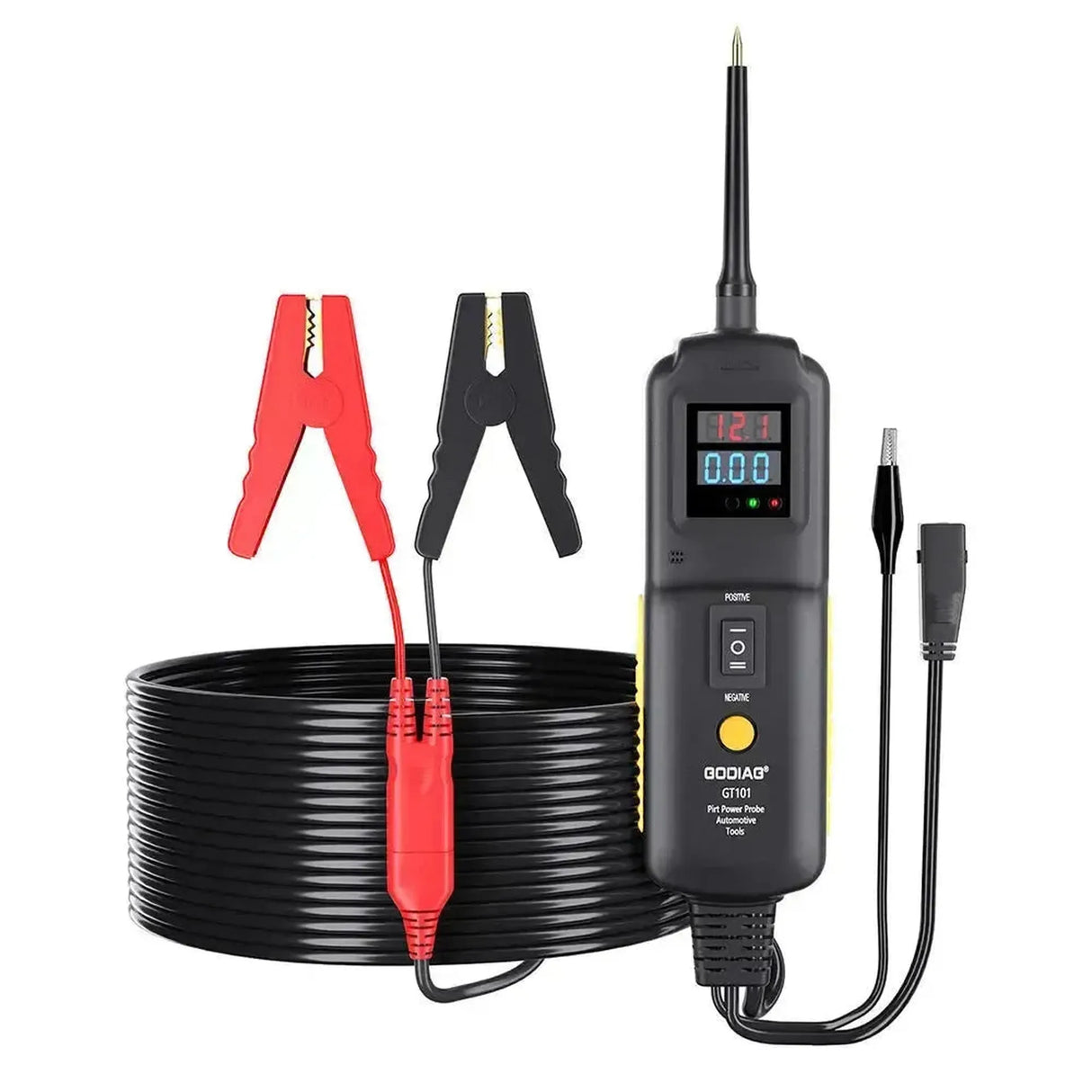

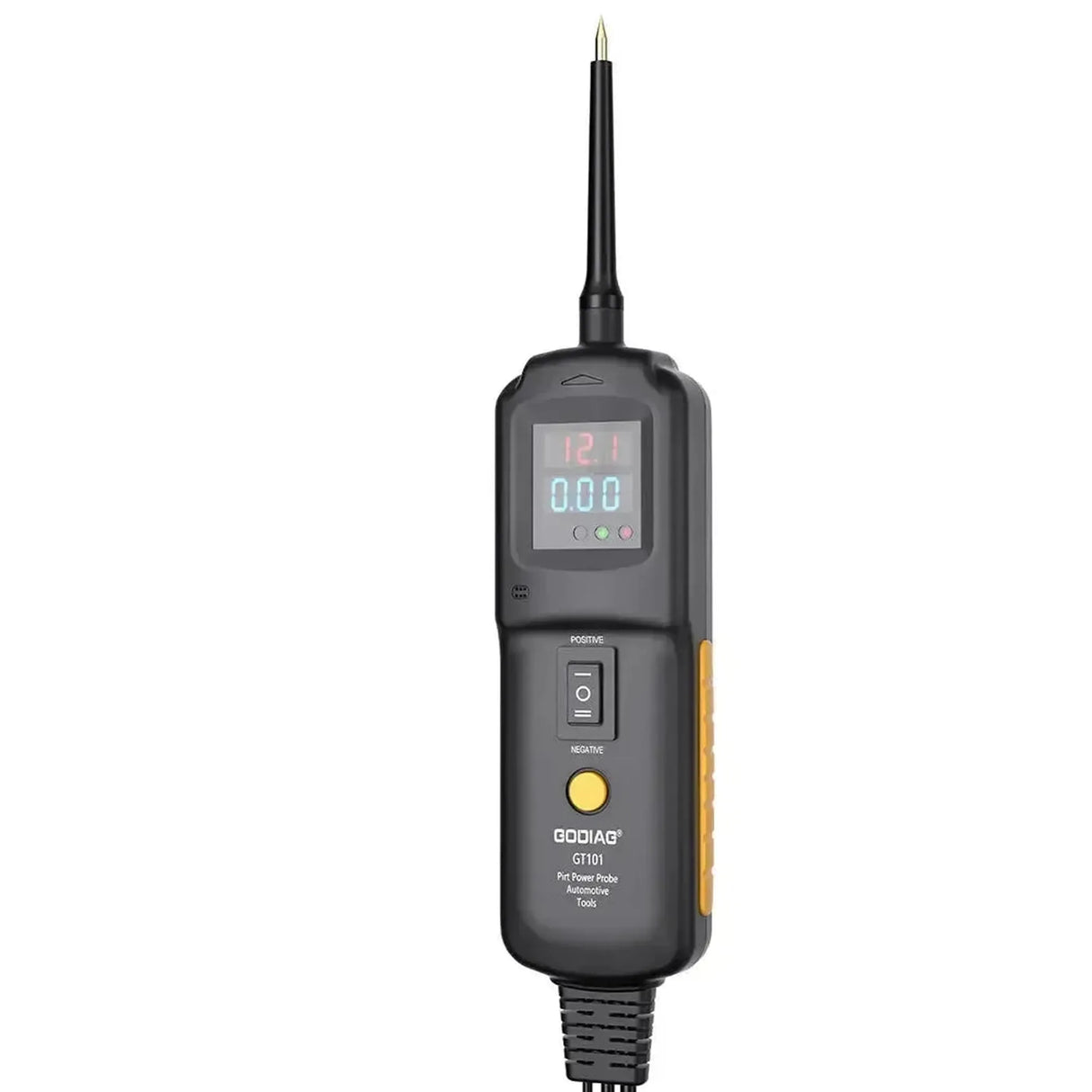

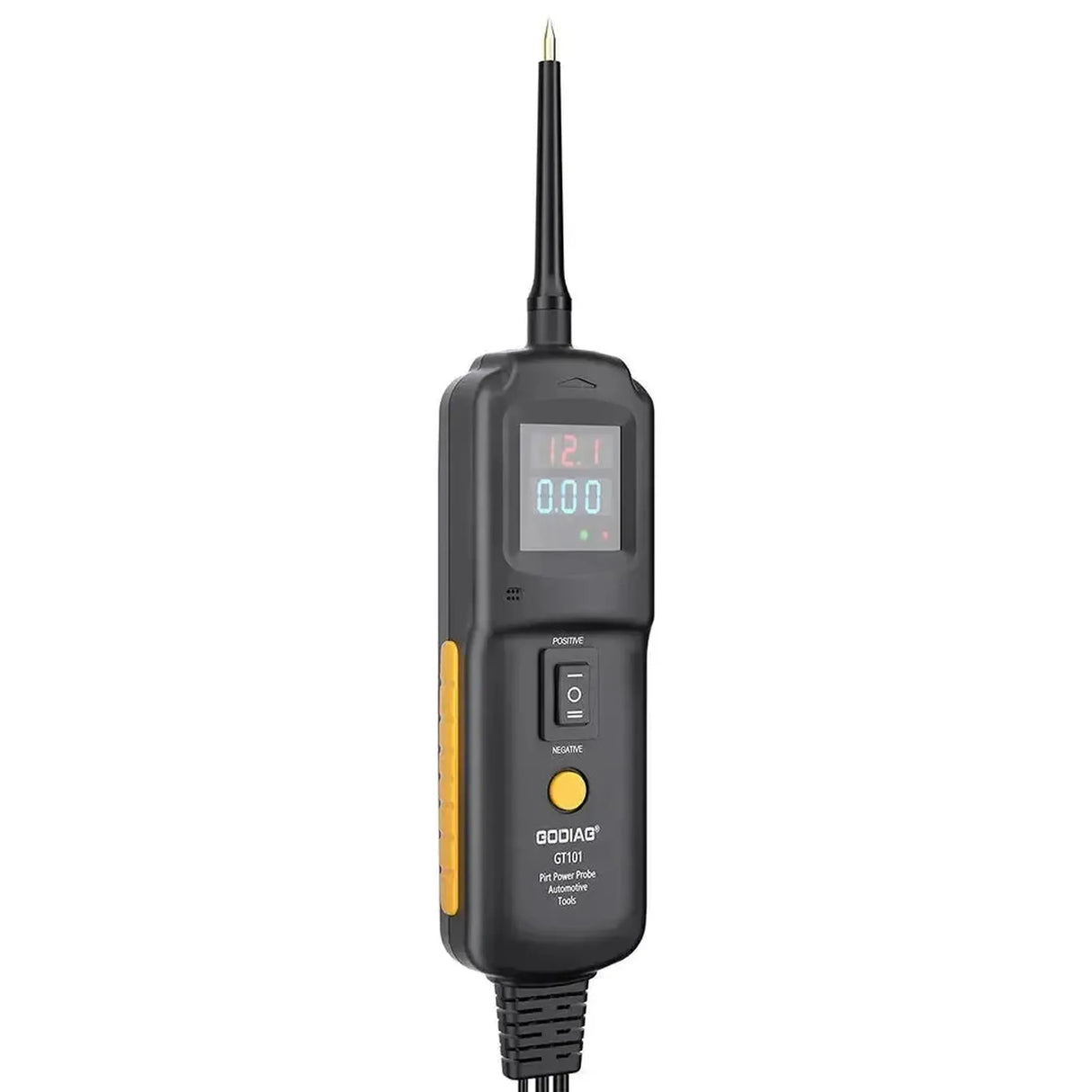

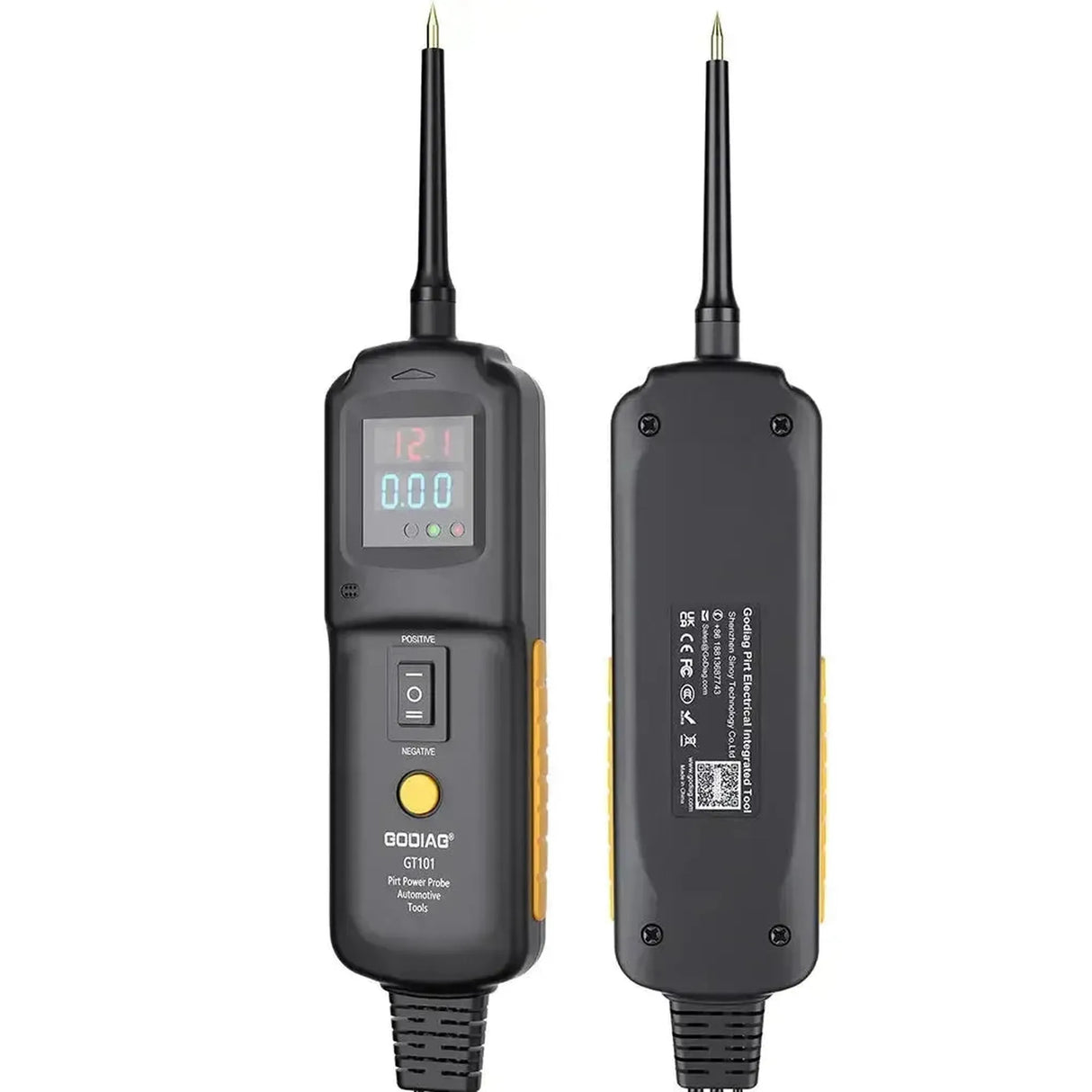

GoDiag GT101 | Schaltkreistester

Der GoDiag GT101 ist ein Schaltungstester zur Diagnose von elektrischen Systemen in Fahrzeugen, die mit einer Spannung von 6 bis 40V DC arbeiten. Dieses Gerät kombiniert die Funktionen eines Multimeters, Testlampe, eingebauten Taschenlampe und Testsonde. Das helle LCD-Farbdisplay zeigt in Echtzeit Spannung und Widerstand an, was die Analyse von Schaltungen erleichtert. Der Tester ist mit einem 6 Meter langen Kabel für eine große Reichweite rund um das Fahrzeug ausgestattet.

Neben den Grundfunktionen bietet der GT101 spezielle Testmodi zum Prüfen, Aktivieren und Reinigen von Kraftstoffeinspritzventilen sowie zum Testen von Relais. Der eingebaute Überlastschutz mit einem 8A-Leistungsschalter schützt das Werkzeug und die Fahrzeugschaltung vor Schäden. Mit der Funktion zur Komponentenaktivierung kann der Benutzer direkt Spannung oder Masse zuführen, um die Funktion elektrischer Bauteile wie Lüftermotoren und Lampen zu überprüfen.

Anwendung und Funktionalität:

Der Schaltungstester kann für verschiedene diagnostische Aufgaben am elektrischen System von Fahrzeugen wie PKW, LKW und Motorrädern verwendet werden.

• Spannungs- und Polaritätstest: Misst Gleichspannung von 0,3 bis 70V und erkennt schnell positive, negative und offene Schaltungen.
• Durchgangstest: Prüft die Durchgängigkeit in Leitungen, Schaltern, Sicherungen und anderen Bauteilen mit visueller und akustischer Anzeige.
• Komponentenaktivierung: Liefert Batteriespannung oder Masse direkt über die Sonde, um Bauteile wie Lampen, Motoren und Relais ohne Verwendung von Überbrückungskabeln zu aktivieren.
• Erkennung von Massefehlern: Verfolgt und lokalisiert schlechte Masseverbindungen durch Messung des Spannungsabfalls.
• Kurzschlussortung: Identifiziert Kurzschlüsse und verfolgt den Stromkreis, um die Ursache zu finden, ohne Sicherungen zu verschwenden.
• Einspritzventiltest: Testet das Signal und die Funktion von Kraftstoffeinspritzventilen und zeigt die Daten auf dem Bildschirm an.
• Einspritzventilreinigung: Erzeugt Impulssignale, um das Einspritzventil zur Reinigung in Kombination mit einem Reinigungsmittel zu aktivieren.
• Relaisprüfung: Testet die Funktionalität verschiedener Arten von Fahrzeugrelais.
• Eingebaute Taschenlampe: Zwei LED-Lampen an der Vorderseite beleuchten den Arbeitsplatz bei schlechten Lichtverhältnissen.

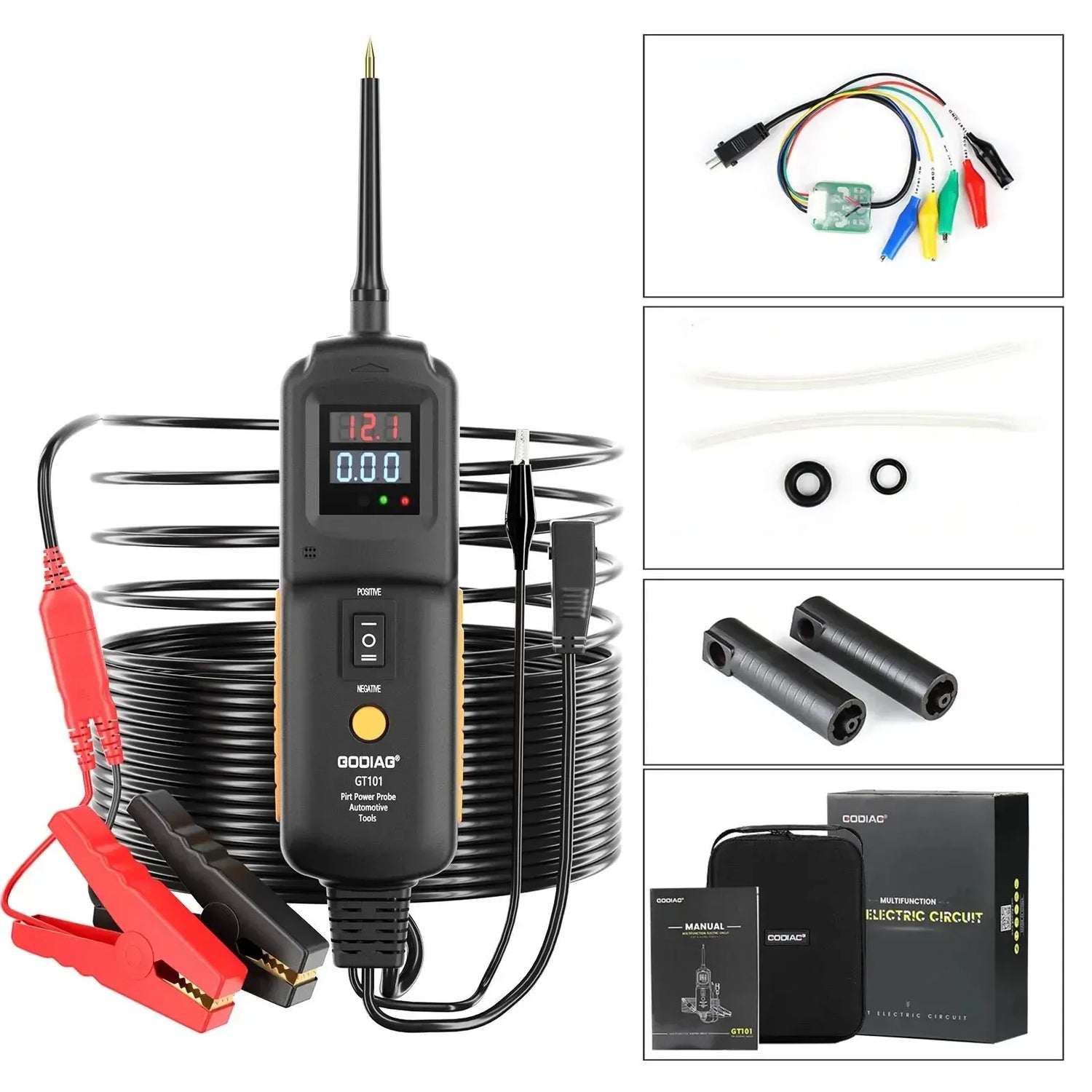

Lieferumfang:

• 1x GoDiag GT101 Schaltungstester
• 1x Sondenspitze
• 1x Batterieklemmenanschluss
• 1x Anschlusskabel für Relais
• 1x Bedienungsanleitung
• 1x Aufbewahrungskoffer

Technische Spezifikationen:
