GoDiag GT100 | Breakout-Box

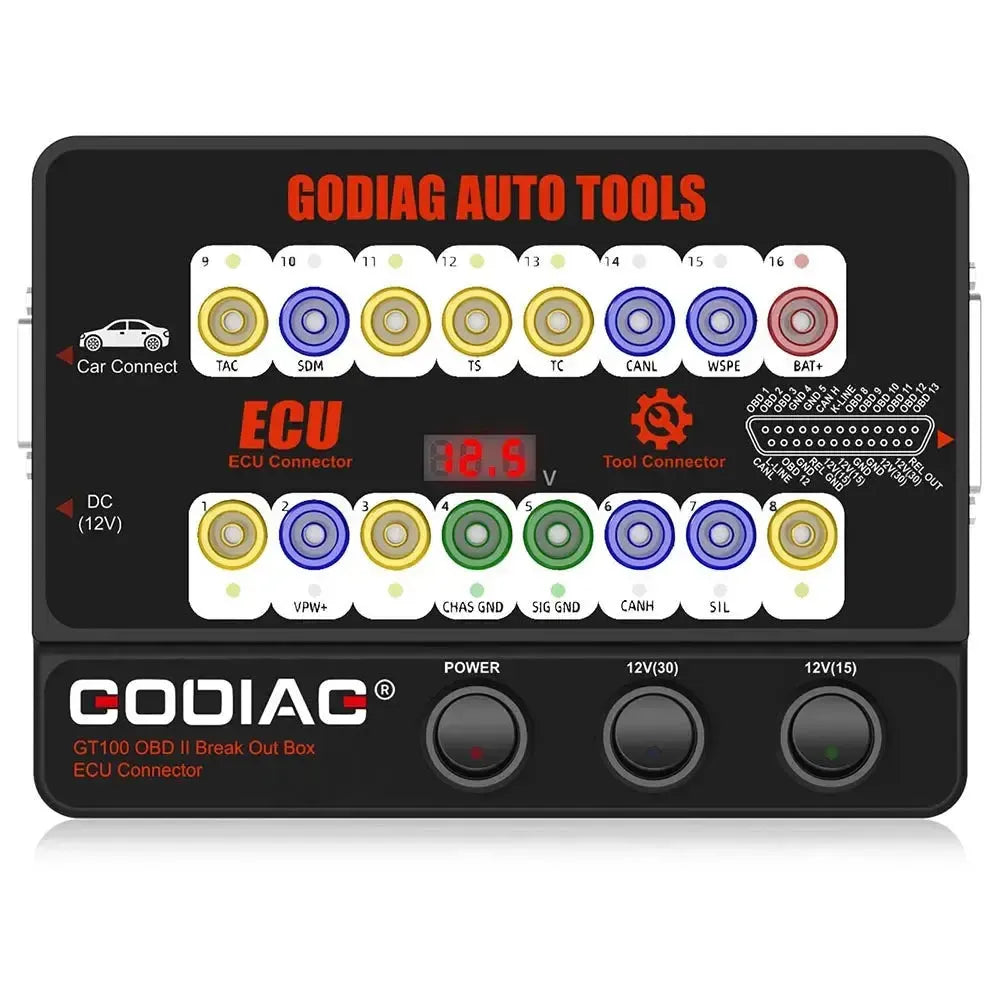

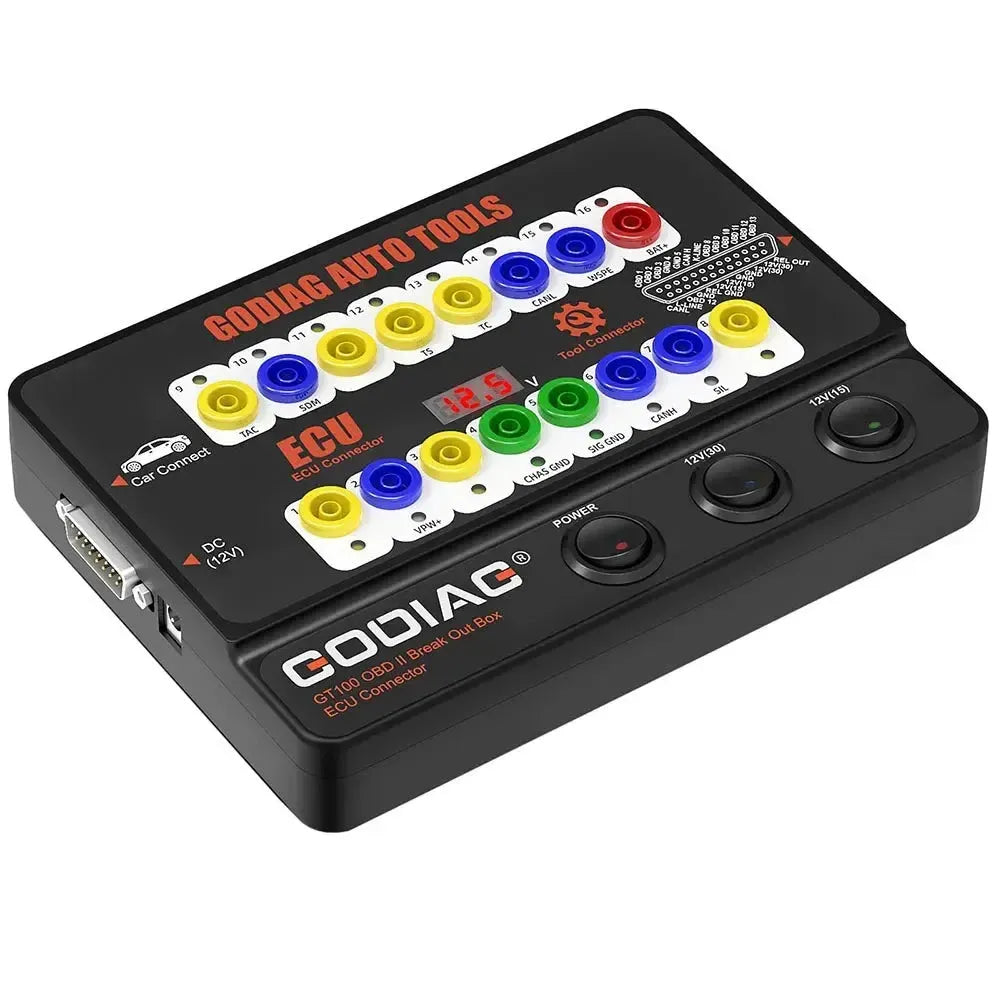

Der GoDiag GT100 ist eine OBD-II Breakout-Box und ECU-Verbindung, entwickelt für die Diagnose und Prüfung von Fahrzeugelektronik. Das Gerät ist mit LED-Anzeigen für alle 16 Pins der OBD-II-Buchse ausgestattet, wodurch der Kommunikationsstatus zwischen Diagnosegerät und Fahrzeug direkt sichtbar ist. Ein integriertes digitales Display zeigt die Echtzeitspannung der Batterie an, was bei der Identifizierung von Spannungsproblemen hilft.

Diese Breakout-Box fungiert als Brücke zwischen einem Diagnosegerät und der ECU eines Fahrzeugs. Sie ermöglicht den Anschluss und die Programmierung einzelner ECU-Module auf der Werkbank. Außerdem kann der GT100 das Fahrzeug während des Batteriewechsels mit Strom versorgen, wodurch der Verlust gespeicherter Daten verhindert wird. Die Bananenbusanschlüsse bieten einen direkten Messpunkt für Multimeter oder Oszilloskope zur Analyse von Signalen.

Anwendung und Funktionalität:

Der GT100 wurde für verschiedene Diagnose- und Programmieraufgaben entwickelt:

• Kommunikationserkennung: Die LED-Anzeigen leuchten auf, um aktive Kommunikation auf dem CAN-Bus, K-Line und anderen Protokollleitungen anzuzeigen, was die Diagnose von Verbindungsproblemen erleichtert.
• ECU-Verbindung auf der Werkbank: Ermöglicht den Anschluss eines oder mehrerer ECU's außerhalb des Fahrzeugs zur Diagnose, Programmierung und Wartung.
• Fahrzeugstromversorgung beim Batteriewechsel: Durch Anschluss des GT100 an eine externe Stromquelle wird die Stromversorgung des Fahrzeugs aufrechterhalten, wenn die Batterie abgeklemmt wird, wodurch Einstellungen und Codes erhalten bleiben.

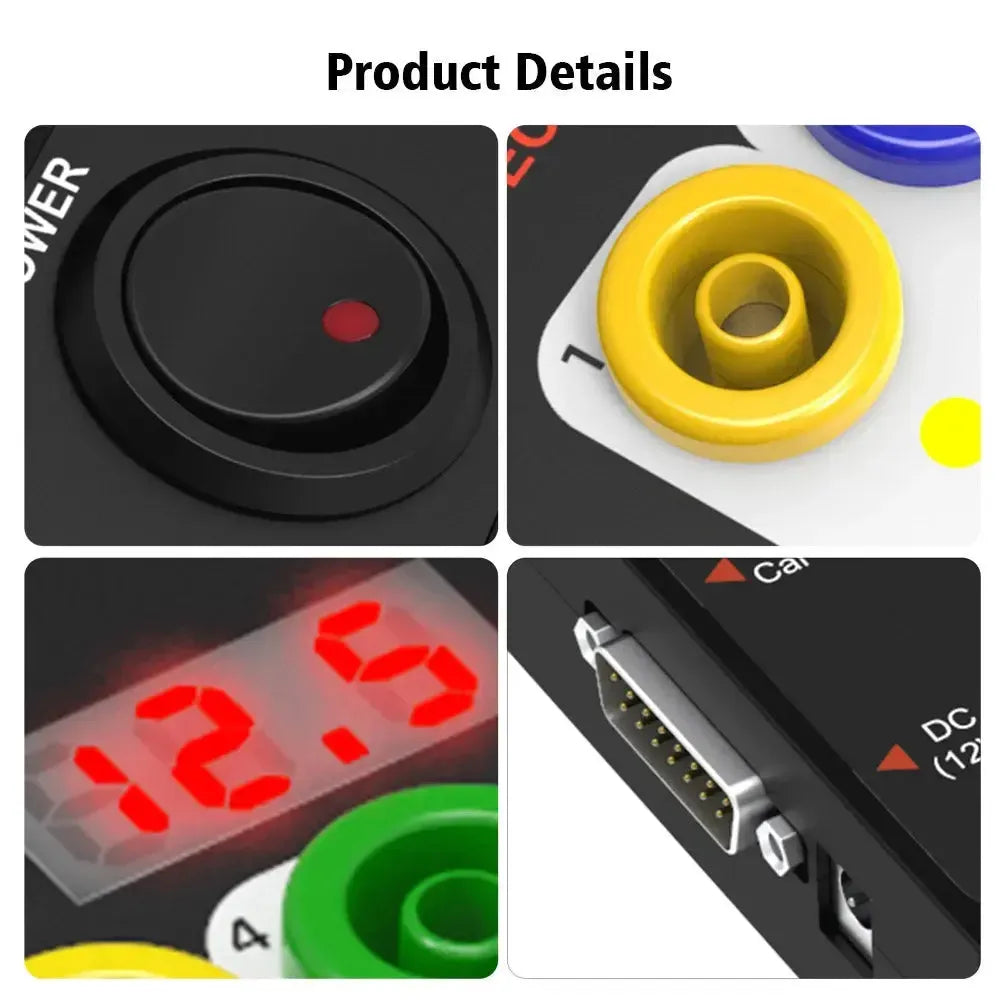

• Spannungsüberwachung: Das digitale Voltmeter zeigt die Spannung der OBD-II-Buchse an, was eine schnelle Überprüfung des Zustands der Batterie und des Ladesystems ermöglicht.
• Verlängerungsfunktion: Das Gerät kann als OBD-II-Verlängerungskabel fungieren, was die Zugänglichkeit der Diagnosebuchse verbessert.
• Schnittstellenkonvertierung: Geeignet zum Umwandeln von nicht standardmäßigen OBD-I oder spezifischen Lkw-Diagnose-Schnittstellen in eine standardmäßige OBD-II-Schnittstelle.

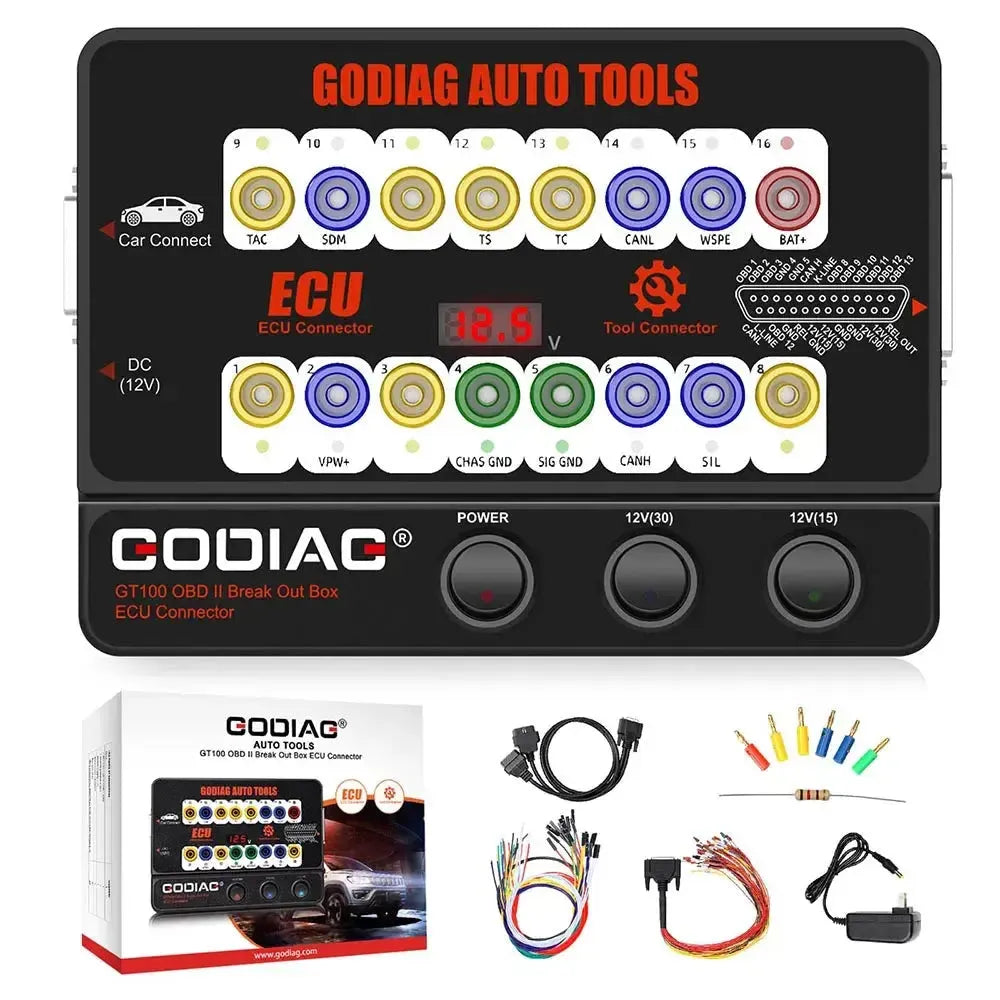

Lieferumfang:

• 1x GoDiag GT100 Haupteinheit
• 1x OBD 2-in-1 Verlängerungskabel
• 1x Farbige Jumperkabel (DB25-Stecker)
• 1x Netzadapter 12V
• 1x Widerstand 120 Ohm
• 6x Bananenstecker
• 24x Verkabelungszubehör
