GoDiag GT100+ | Breakout-Box

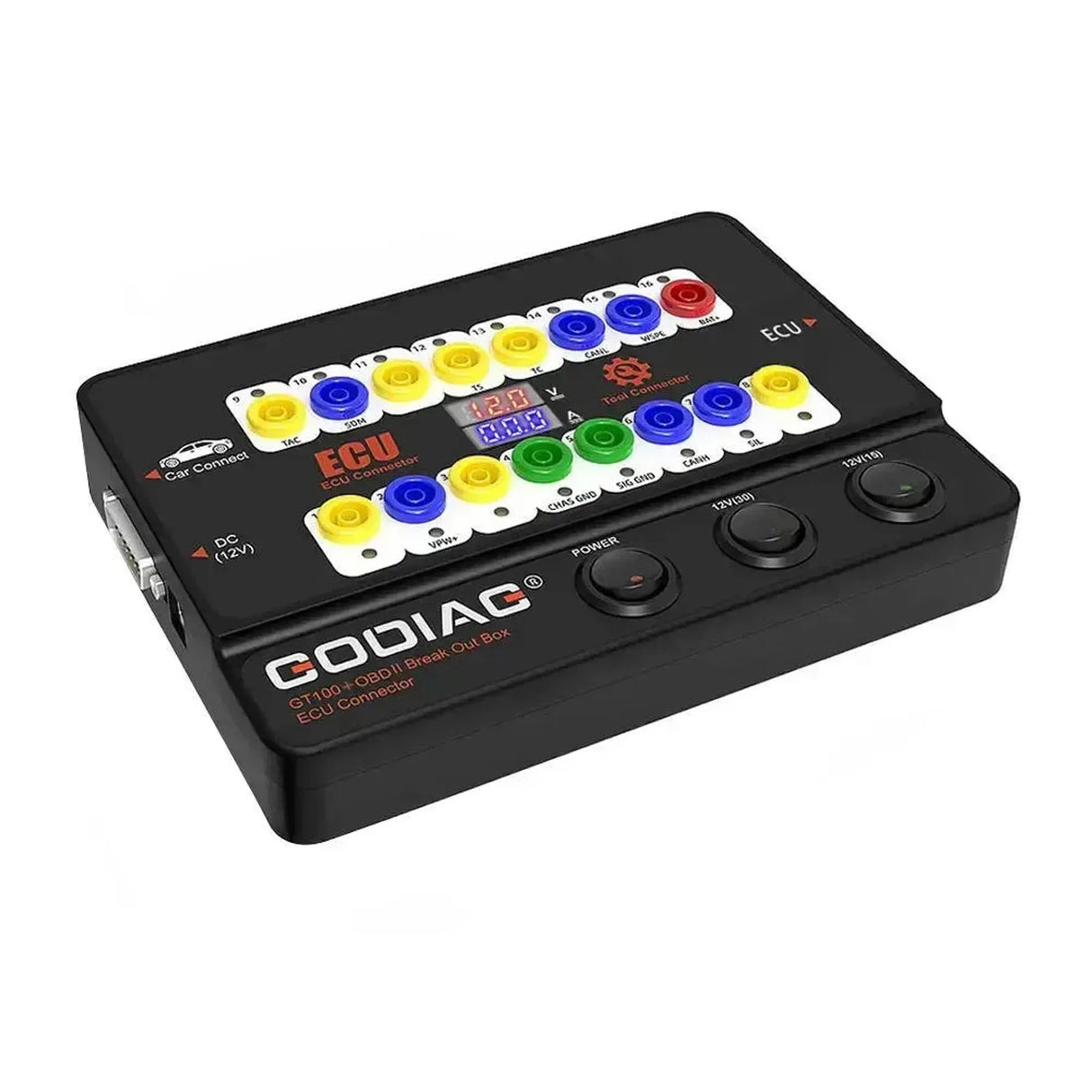

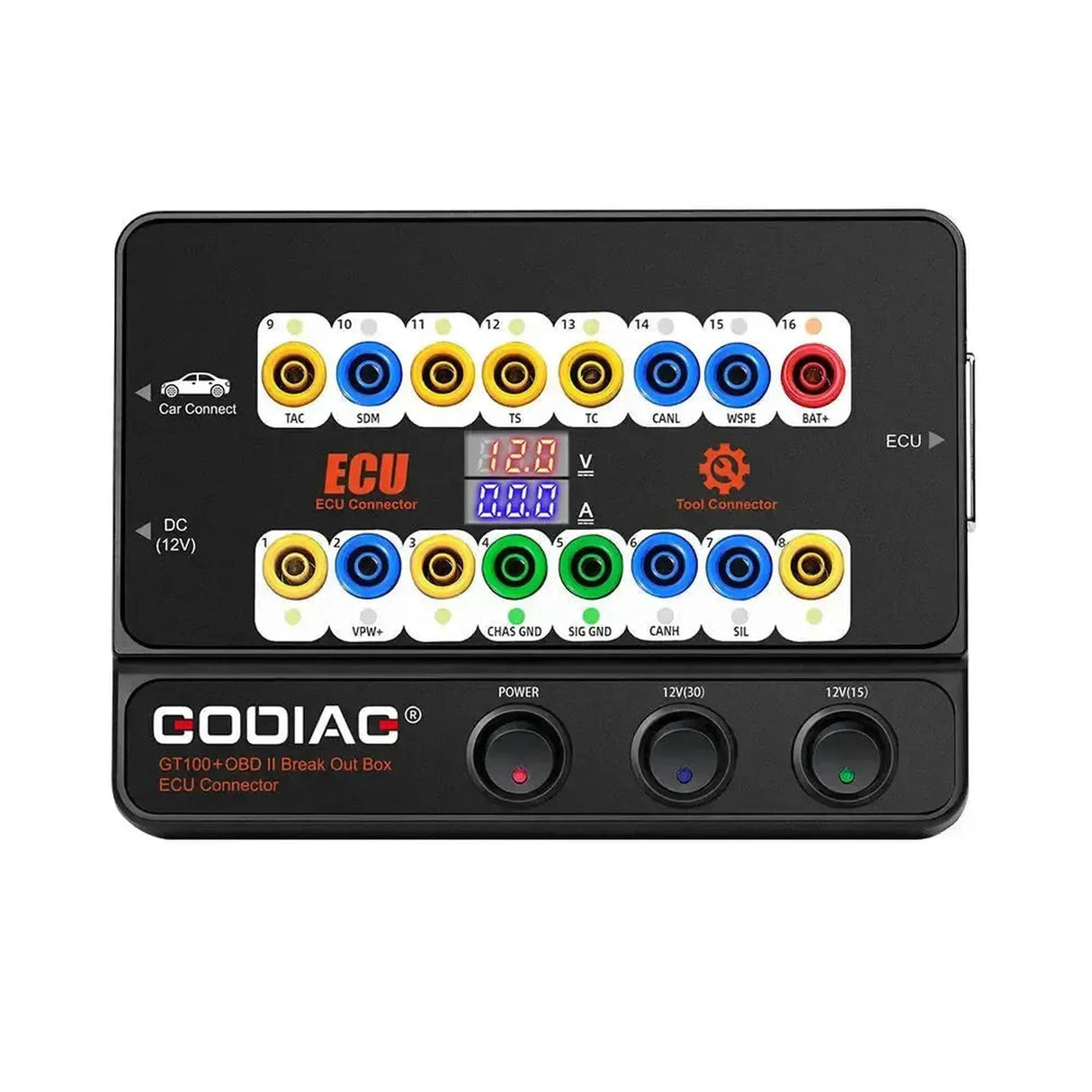

Der GoDiag GT100+ ist eine OBDII Breakout-Box und ECU-Verbindung, entwickelt zum Testen und Diagnostizieren von Fahrzeugelektronik. Das Gerät ermöglicht die Überwachung der Kommunikation an allen 16 Pins des OBDII-Anschlusses über LED-Anzeigen. Ein integriertes digitales Display zeigt die aktuelle Spannung und Stromstärke an, was bei der Analyse des Zustands der ECU und der Stromversorgung hilft. Der GT100+ fungiert als Schnittstelle zwischen einem Diagnosegerät und dem Fahrzeug oder zum Verbinden von ECU-Modulen auf dem Prüfstand.

Diese Breakout-Box bietet umfangreiche Möglichkeiten für die Arbeit mit ECUs außerhalb des Fahrzeugs. Sie kann eine einzelne oder mehrere ECUs mit Strom versorgen für Diagnose, Programmierung und Codierung. Außerdem kann der GT100+ als externe Stromversorgung für das Fahrzeug während des Batteriewechsels verwendet werden, um Datenverlust in den Steuergeräten zu verhindern. Das mitgelieferte DB25-Kabel und die xWire-Stecker ermöglichen das Einrichten spezifischer Verbindungen für verschiedene Programmier- und Testszenarien. Das Gerät unterstützt auch die Umwandlung älterer OBD1-Schnittstellen in einen Standard-OBD2-Anschluss.

Anwendung und Funktionalität:

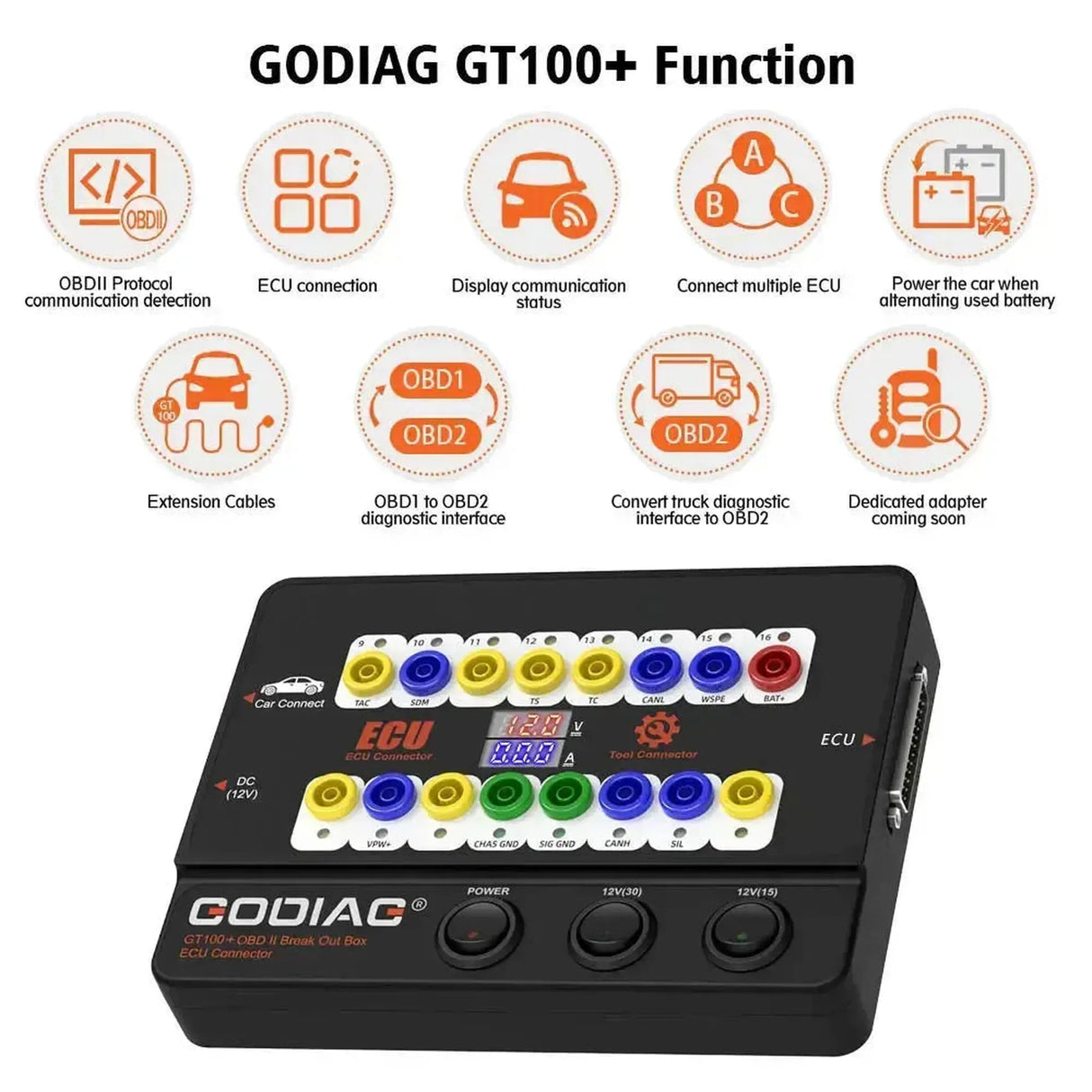

Der GoDiag GT100+ bietet verschiedene Funktionen für Diagnose, Programmierung und Testen von Fahrzeugsystemen:

• OBDII-Protokollerkennung: LED-Anzeigen zeigen die Kommunikationsaktivität an jedem Pin des OBDII-Anschlusses, um den Status der Diagnoseverbindung zu überprüfen.
• ECU-Verbindung auf dem Prüfstand: Ermöglicht das Anschließen einer oder mehrerer ECU-Module außerhalb des Fahrzeugs zur Programmierung, Codierung oder Diagnose.
• Spannungs- und Stromanzeige: Ein integriertes digitales Display zeigt die Echtzeit-Spannung und Stromstärke der angeschlossenen ECU an.
• Fahrzeugstromversorgung bei Batteriewechsel: Versorgt das Fahrzeug über den OBDII-Anschluss mit Strom, um zu verhindern, dass Einstellungen und gespeicherte Daten während des Batteriewechsels verloren gehen.
• Verlängerungskabel: Funktioniert als Verlängerungskabel zwischen dem OBDII-Anschluss des Fahrzeugs und einem Diagnosegerät.
• OBD1- zu OBD2-Konvertierung: Kann in Kombination mit einem Adapter verwendet werden, um eine ältere OBD1-Diagnoseschnittstelle in einen Standard-OBD2-Stecker umzuwandeln.
• CAN-Bus-Test: Inklusive schaltbarer 120-Ohm-Widerstände zur Überprüfung der Kommunikation im CAN-Bus-Netzwerk.

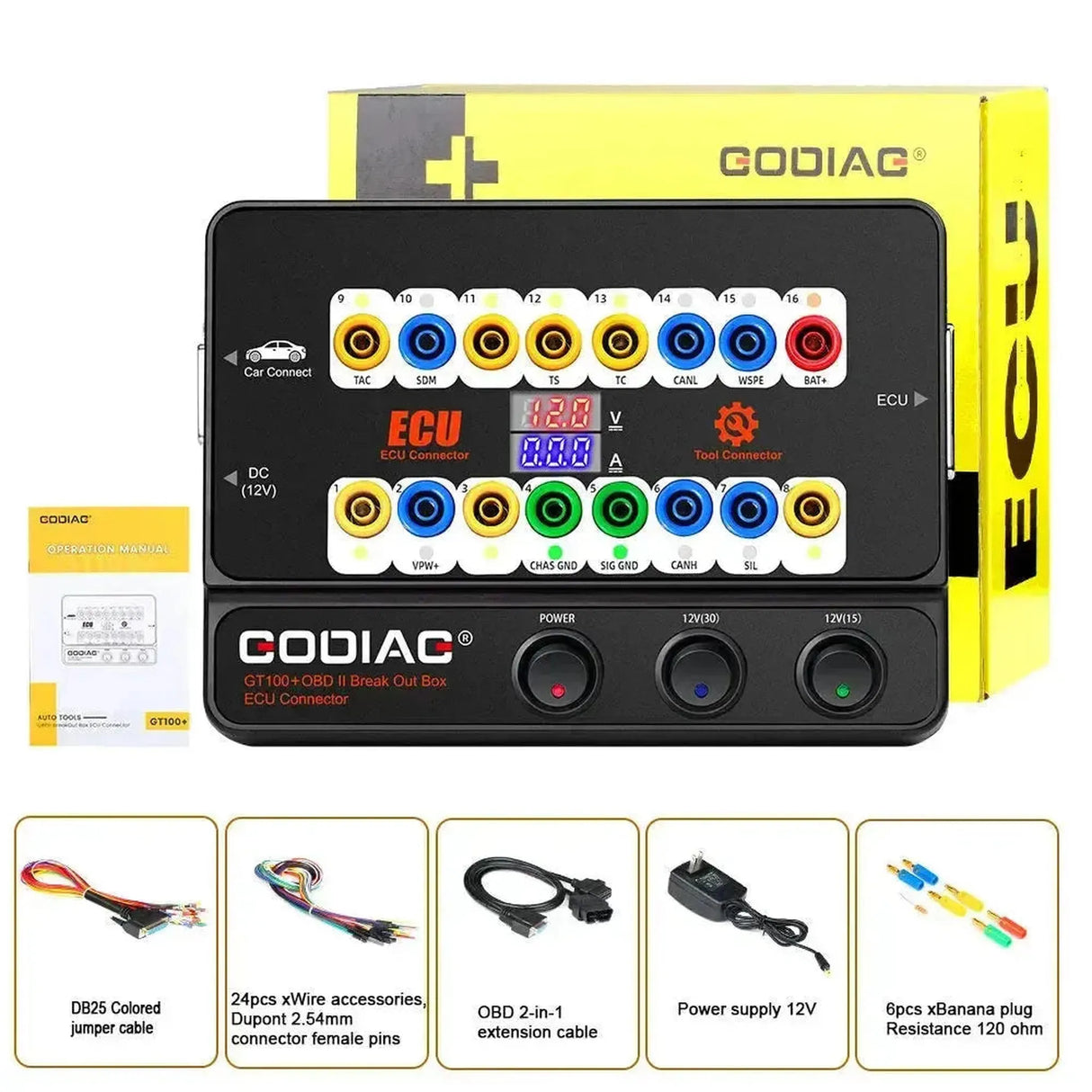

Lieferumfang:

• 1x GoDiag GT100+ Haupteinheit
• 1x OBD 2-in-1 Verlängerungskabel
• 1x Farbige DB25 Jumperkabel
• 1x 12V DC-Netzadapter
• 2x 120-Ohm-Widerstand
• 6x Bananenstecker
• 24x xWire-Stecker
• 1x Bedienungsanleitung

Technische Spezifikationen:
