Glas BDM-Frame für ECU-Programmierung | Zubehör

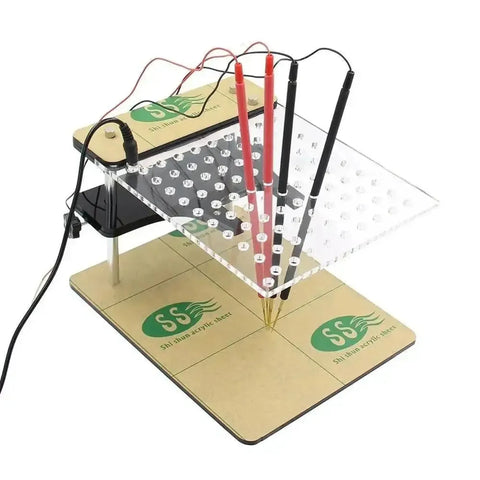

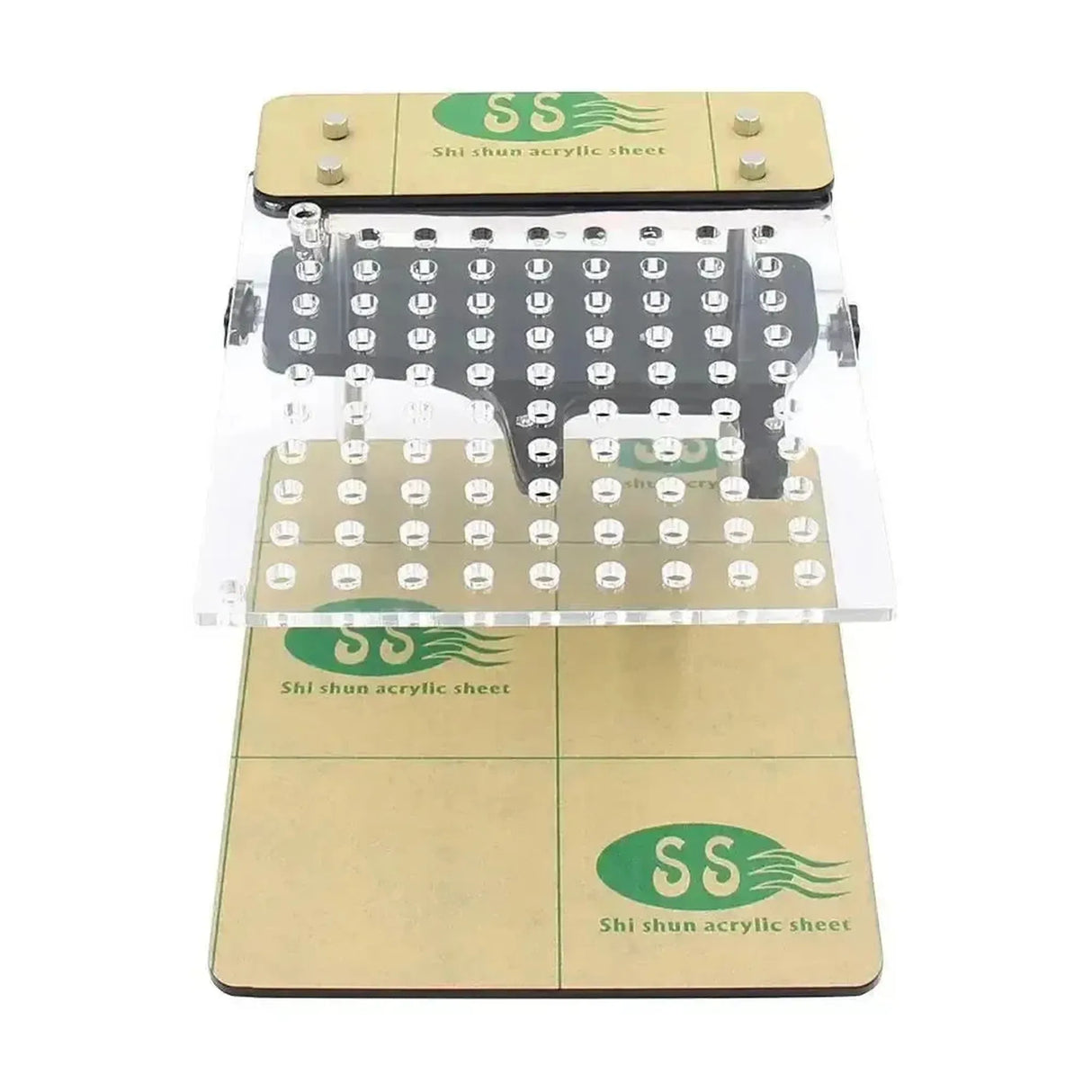

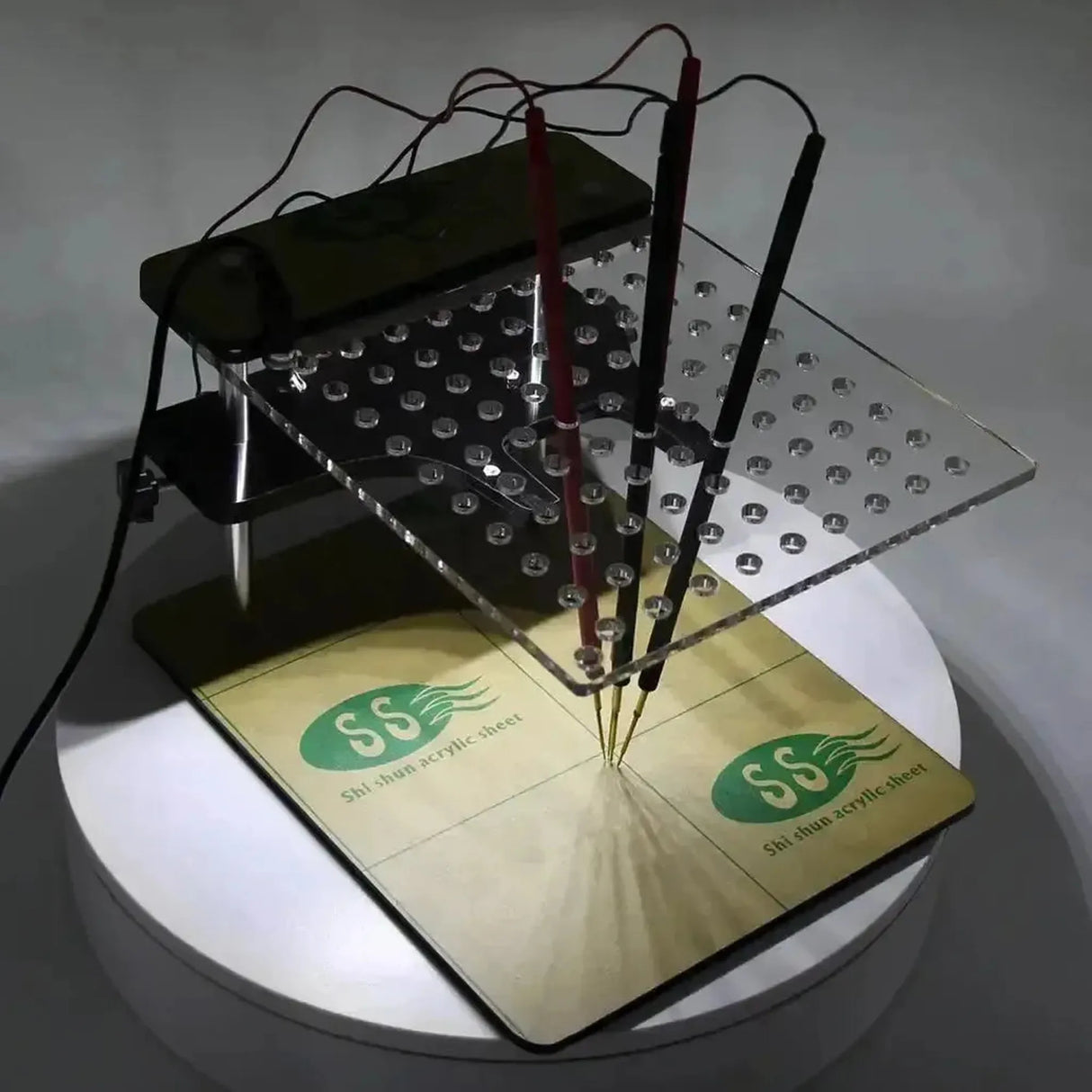

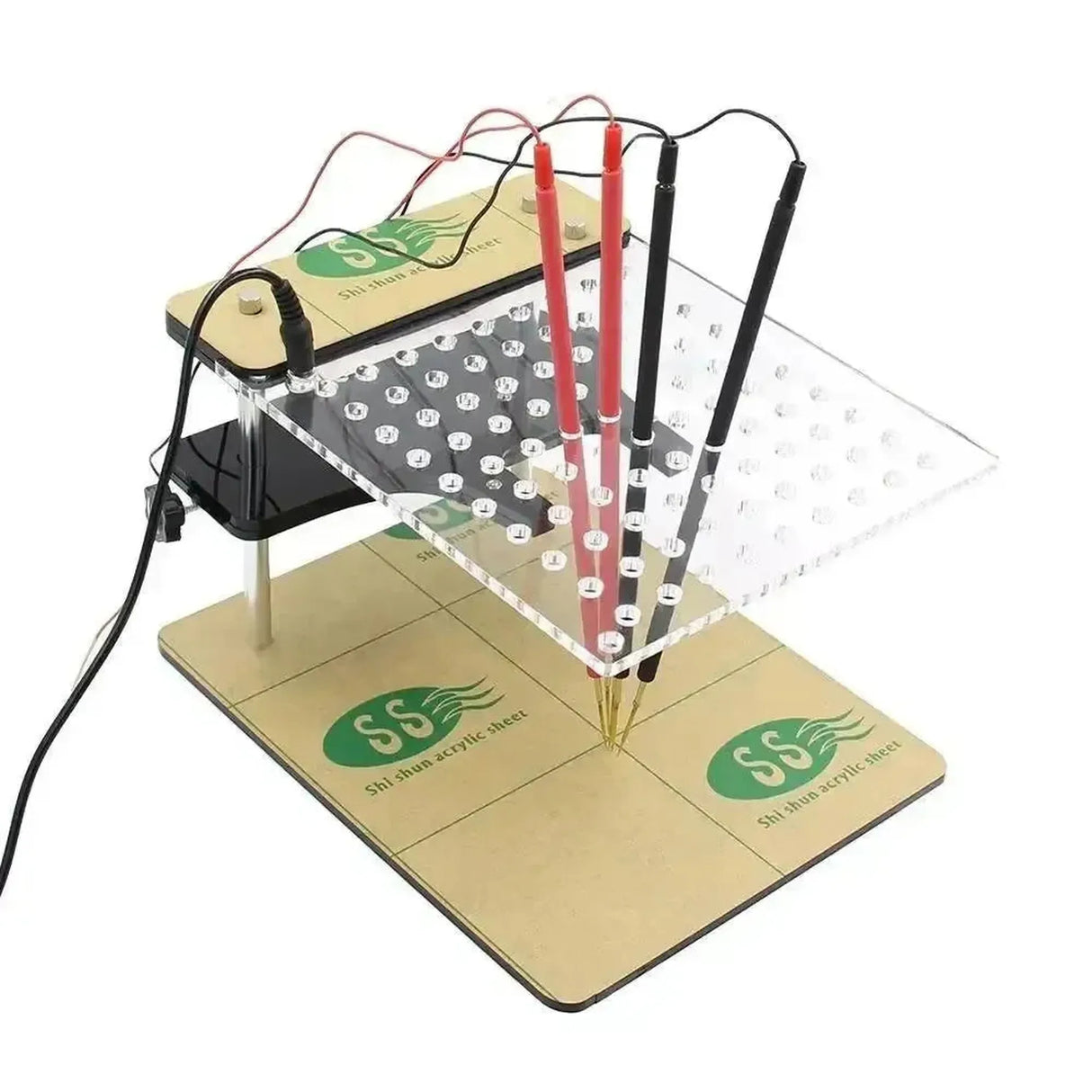

Der BDM-Rahmen ist ein Hilfsmittel, das für das Programmieren und Auslesen einer Motorsteuergerät (ECU) außerhalb des Fahrzeugs entwickelt wurde. Diese Methode ist bekannt als Bench-Modus oder BDM (Background Debug Mode). Die Konstruktion besteht aus einem Grundrahmen und einer oberen Plexiglasplatte, die mit integrierter LED-Beleuchtung für eine bessere Sicht auf die Leiterplatte der ECU ausgestattet ist. Der Rahmen sorgt für eine stabile und präzise Positionierung der Programmiersonden (Probes) auf den BDM-Kontaktpunkten.

Dieses Zubehör ist kompatibel mit verschiedenen ECU-Programmierwerkzeugen. Das modulare Design ermöglicht es, die mitgelieferten Sonden an das Programmierwerkzeug anzuschließen, das dann genau auf die Pins der ECU gesetzt werden kann. Die 12V LED-Beleuchtung erhellt den Arbeitsbereich direkt, was die Wahrscheinlichkeit von Verbindungsfehlern reduziert. Der Rahmen ist geeignet für die Verwendung mit Programmierwerkzeugen wie denen von Alientech, Dimsport und FGTech.

Anwendung und Funktionalität:

Der Rahmen wird verwendet, um eine stabile, freihändige Verbindung zwischen einem ECU-Programmierwerkzeug und dem BDM-Anschluss auf der Leiterplatte der ECU herzustellen. Dies ist insbesondere bei Aufgaben wie Chiptuning, Datenwiederherstellung und ECU-Klonen relevant.

• Stabile Positionierung: Die Konstruktion hält die ECU und die Programmiersonden fest an ihrem Platz, was Bewegungen während des Vorgangs verhindert.
• Präzise Verbindung: Die verstellbaren Sonden ermöglichen es, die Pins genau auf die kleinen BDM-Kontaktpunkte der ECU zu setzen.
• Integrierte LED-Beleuchtung: Ein in die obere Platte integrierter LED-Streifen beleuchtet die Leiterplatte, wodurch die Sichtbarkeit der Kontaktpunkte verbessert wird.
• Breite Kompatibilität: Entwickelt für die Verwendung mit einer Reihe gängiger ECU-Programmierwerkzeuge, darunter K-TAG, KESS V2, FGTech Galletto und Trasdata.

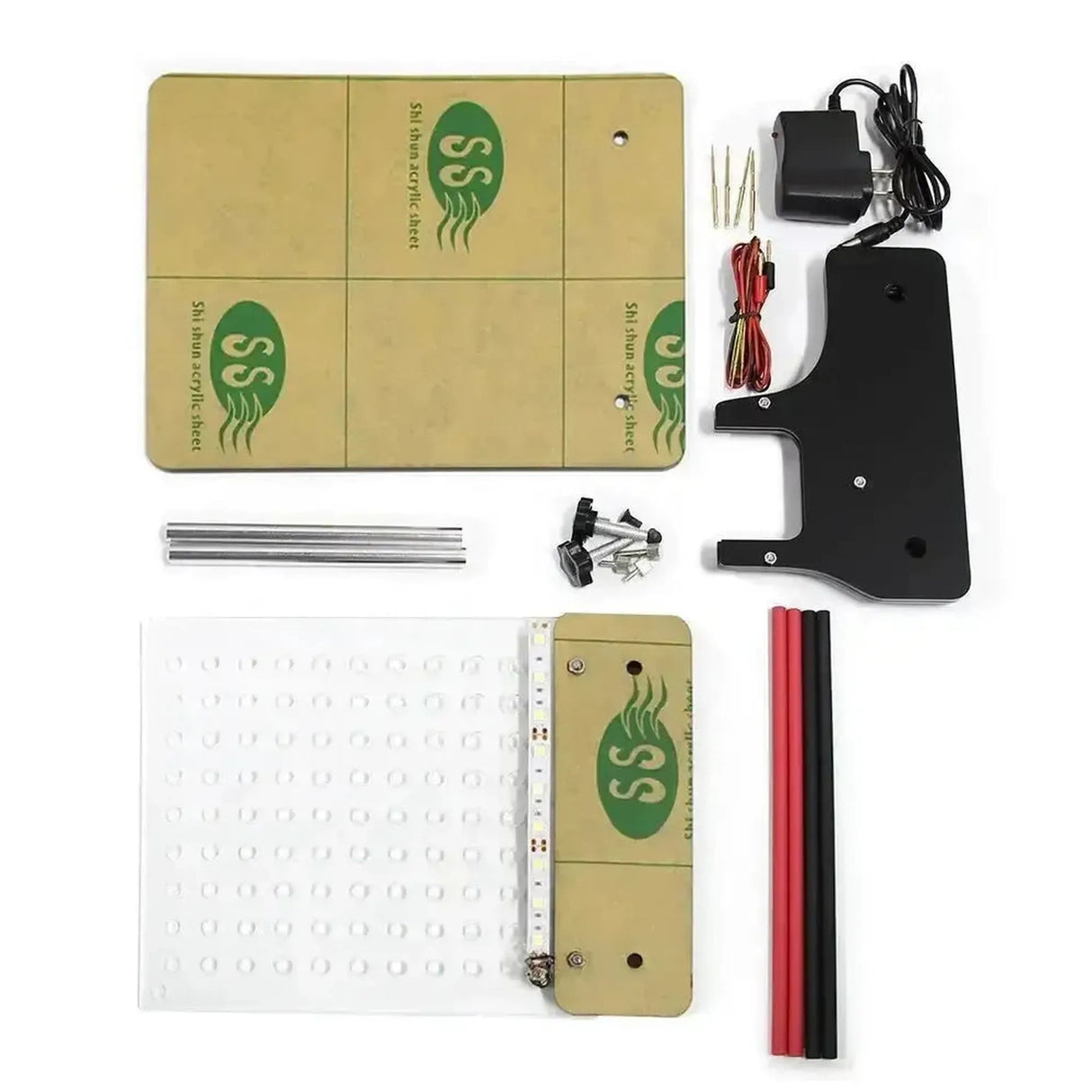

Lieferumfang:

• 1x BDM-Rahmen mit LED-Beleuchtung
• 4x Programmiersonden (Probes)
• 4x Anschlusskabel für Sonden

Technische Spezifikationen:
