AsTools | SKU:
A0172

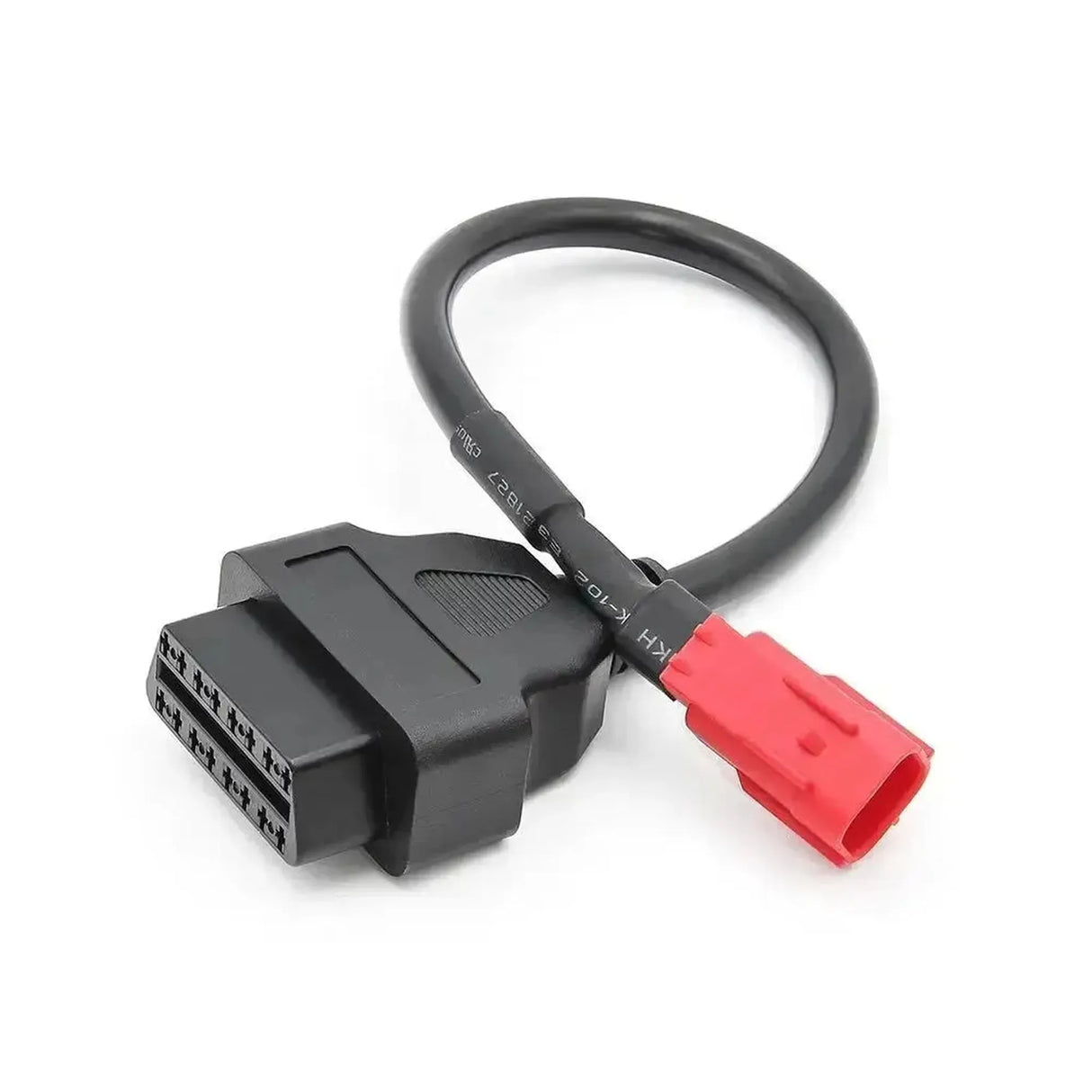

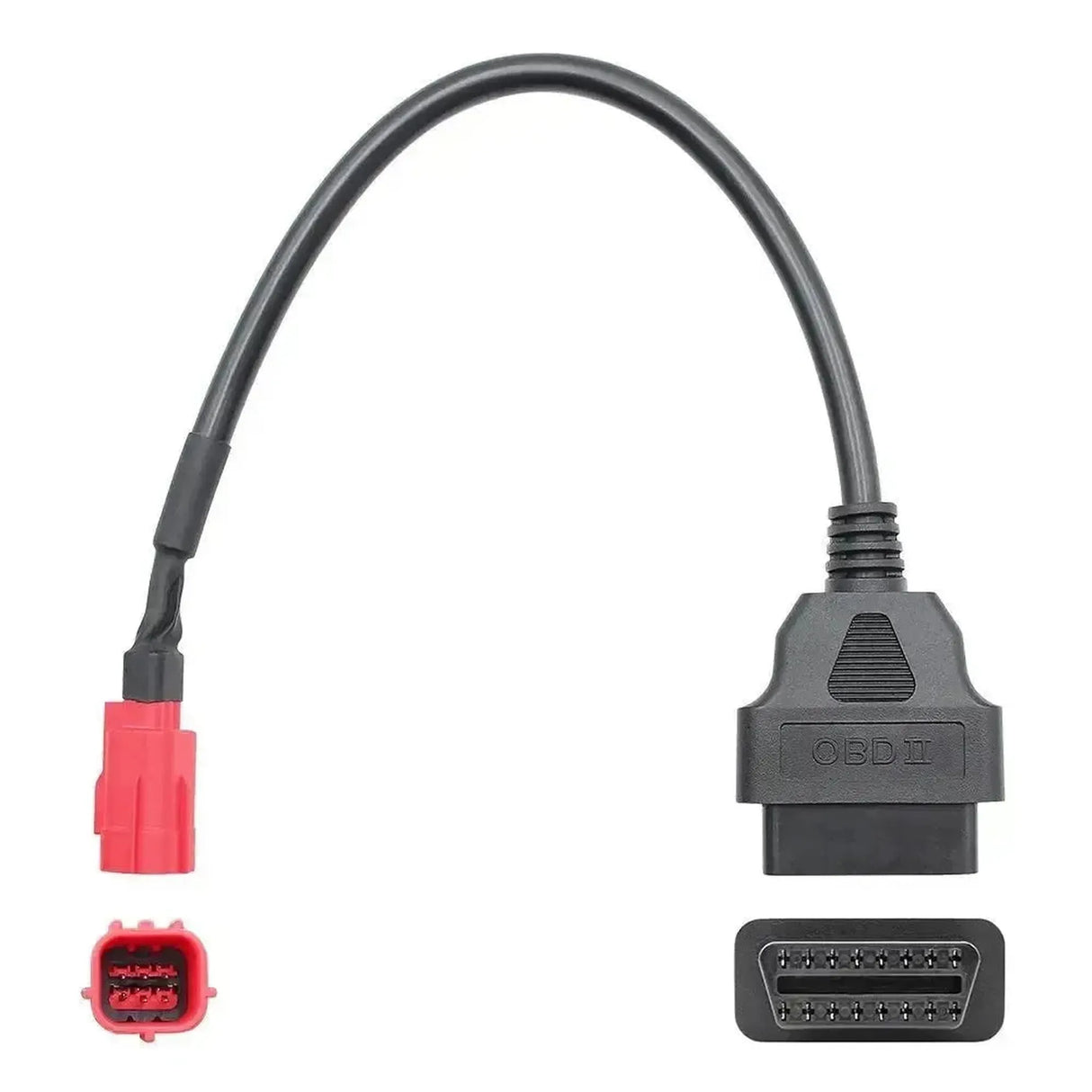

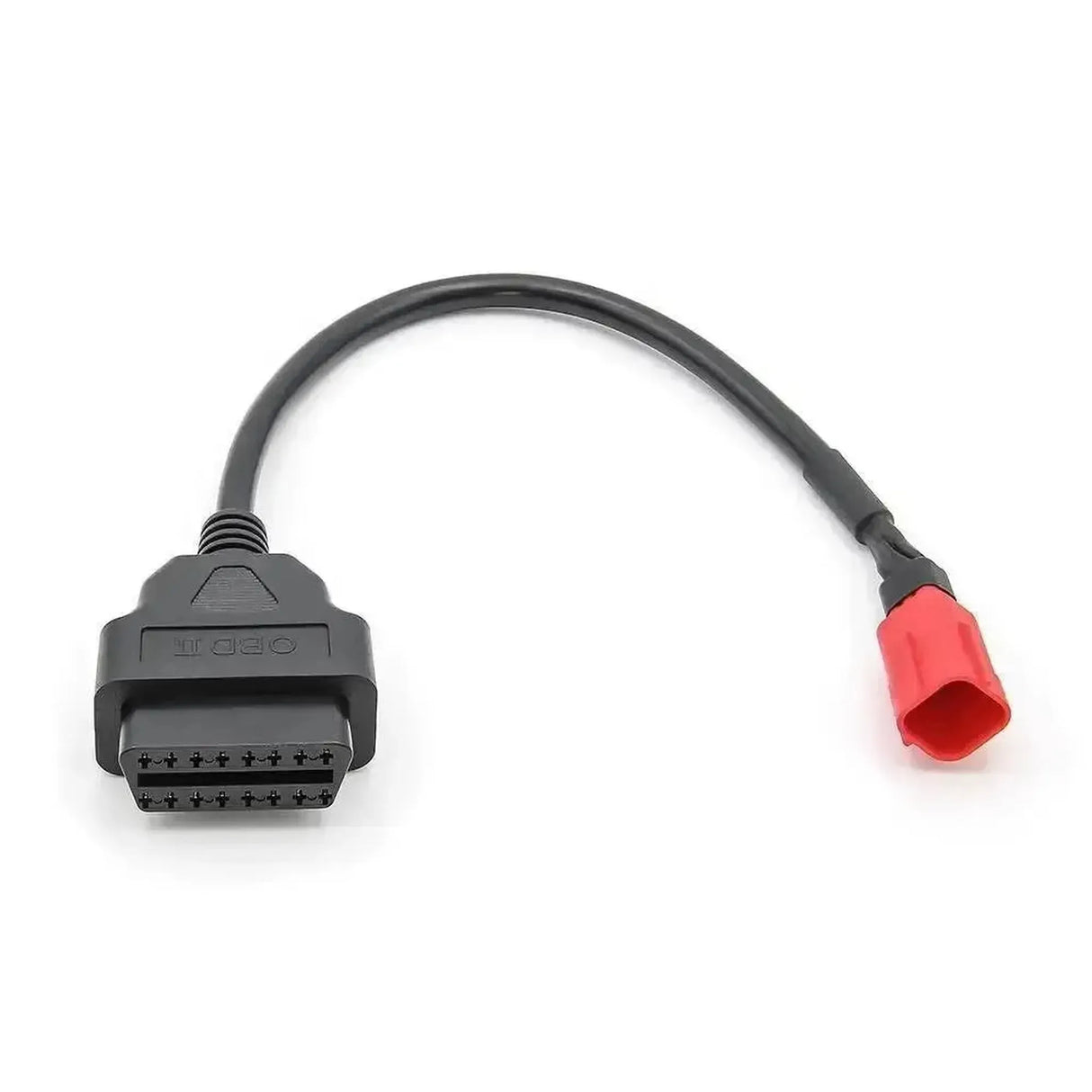

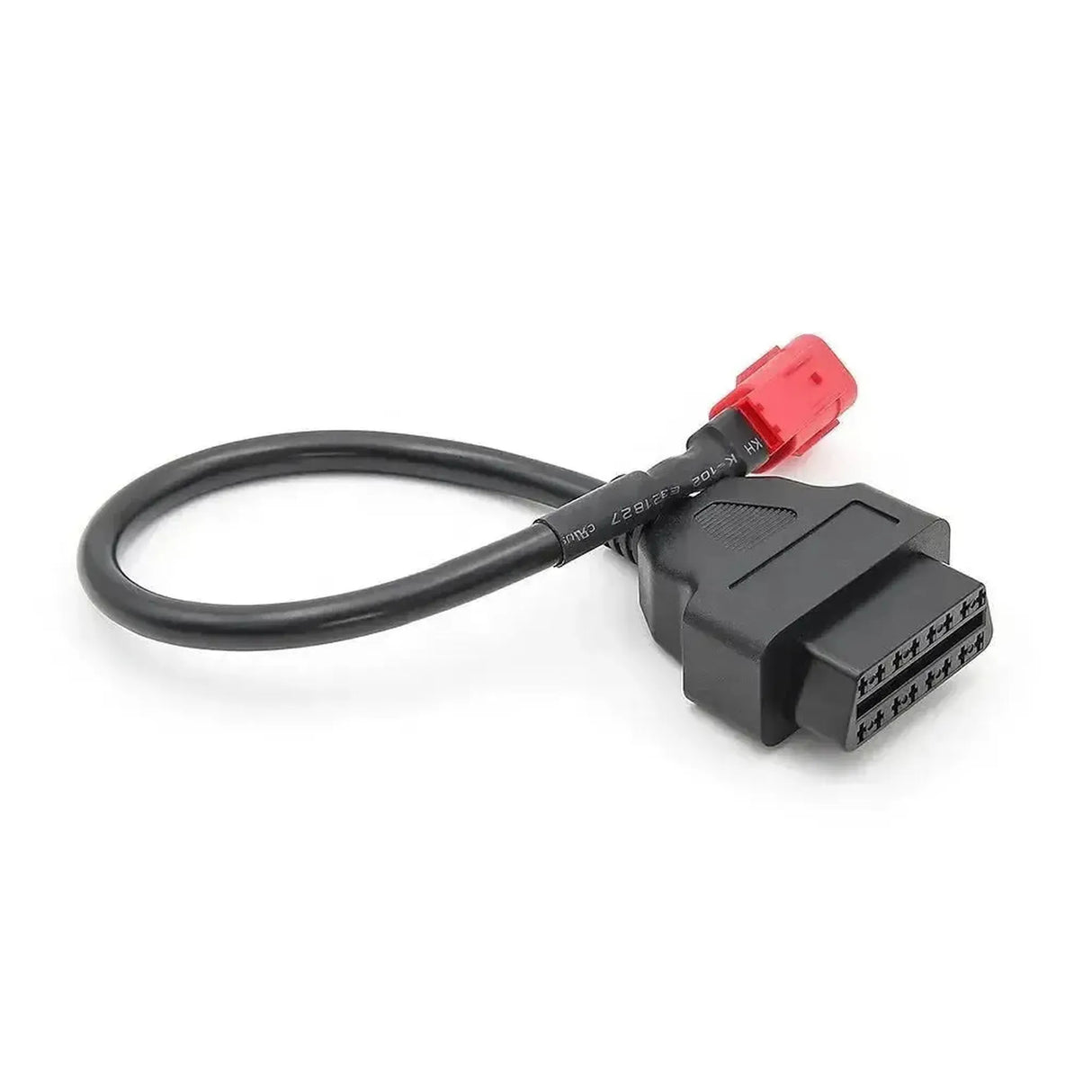

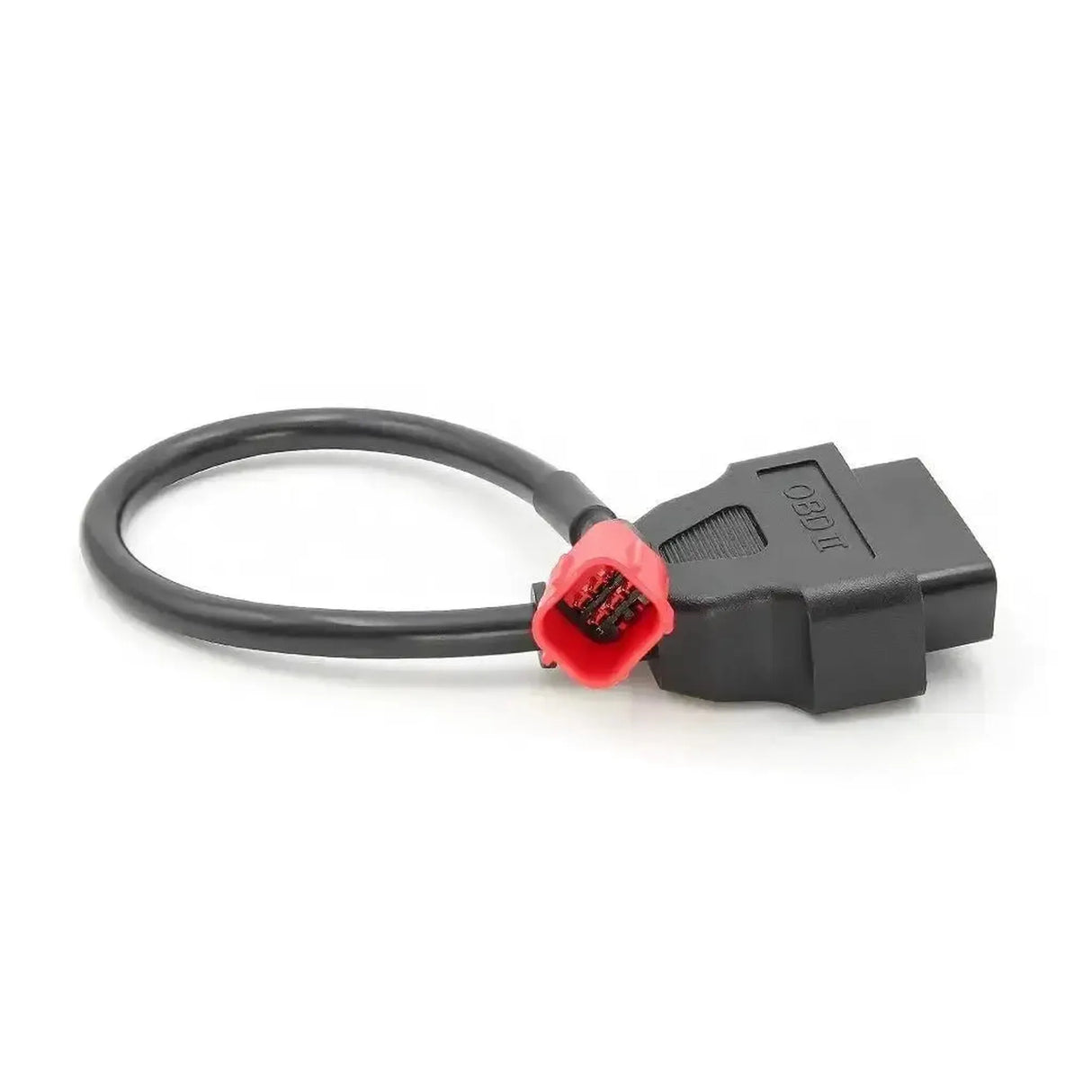

Euro-V 6-poliges OBD – 16-poliges OBD2 Adapterkabel | Motorrad
Normaler Preis
€9,95 inkl.
€8,22 exkl.
Nicht verfügbar
Garantie direkt über AsTools
Garantie direkt über AsTools
Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.
2 Jahre Garantie auf alle Produkte
2 Jahre Garantie auf alle Produkte
Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.
Einfach zurückgeben
Einfach zurückgeben
Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.
Professioneller Kundenservice
Professioneller Kundenservice
Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!
Dieses Adapterkabel verbindet die 6-polige Euro-5-Diagnosebuchse von Motorrädern mit einem Diagnosegerät mit einem 16-poligen OBD2-Stecker. Dieser Anschluss ist in ISO 19689 festgelegt und befindet sich meist unter dem Sattel oder beim Armaturenbrett.
Motorräder, die die Euro-5-Norm erfüllen, verwenden anstelle eines herstellerspezifischen Anschlusses diesen standardisierten Stecker. Mit diesem Kabel lesen Sie Fehlercodes und Live-Daten über CAN-Bus oder K-Line aus. Das Kabel passt die Buchse nur physisch an. Das Diagnosegerät muss die herstellerspezifische Motorraddiagnose selbst unterstützen.
VORTEILE
✔Ein Kabel für mehrere Marken, da die Euro-5-Buchse nach ISO 19689 standardisiert ist.
✔Geeignet für aktuelle Modelle u. a. von Honda und Yamaha ab etwa 2020.
✔Der Anschluss liefert Batteriespannung und Masse neben den CAN- und K-Line-Signalen.
✔Das Kabel arbeitet passiv: Sie benötigt keine Software oder eigene Elektronik.
HINWEISE
✕Ihr Diagnosegerät muss die herstellerspezifische Diagnose über die Euro-5-Buchse unterstützen; das Kabel wandelt keine Protokolle um.
✕Ein einfacher EOBD-Codeleser für Pkw funktioniert über dieses Kabel nicht.
✕Nicht geeignet für ältere Modelle mit einem herstellereigenen Anschluss, wie den 4-poligen Yamaha- oder 4-poligen Honda-Stecker.
✕Welche Systeme Sie erreichen, hängt von Marke, Modell und Diagnosegerät ab.
Anwendungen und Funktionen
Das Kabel ist für Werkstätten und Motorradfahrer bestimmt, die Motorräder mit der Euro-5-Buchse auslesen.
Systeme, auf die Sie zugreifen können
- Motormanagement: Einspritzung, Zündung und Drosselklappe.
- ABS: Bei Modellen mit ABS.
- Weitere Module: Abhängig von Marke und Modell.
Was Sie tun können
- Fehlercodes: Auslesen und Löschen je System.
- Live-Daten: Aktuelle Sensorwerte anzeigen.
- Fahrzeuginfo: Software- und ECU-Daten abrufen.
- Servicereset: Sofern das Diagnosegerät dies unterstützt.
So verwenden Sie es
- Anschluss finden: Suchen Sie unter der Sitzbank oder am Armaturenbrett.
- Stecker prüfen: Prüfen Sie, ob der Anschluss 6 Pins hat.
- Anschließen: Stecken Sie den 6-poligen Stecker des Kabels hinein.
- Diagnosegerät verbinden: Schließen Sie den 16-poligen Stecker an.
- Auslesen: Schalten Sie die Zündung ein und wählen Sie Marke und Modell.
Kompatible Fahrzeuge und Anwendungen
Maßgeblich ist die 6-polige Euro-5-Buchse nach ISO 19689. Auch Suzuki, Kawasaki, KTM, Moto Guzzi, Piaggio und Vespa verwenden diese Buchse bei ihren Euro-5-Modellen. Beispiele:
Honda:
- CB500 und CBR500: Ab Modelljahr 2021.
- CB650: Ab Modelljahr 2021.
- CBR1000RR-R: Ab Modelljahr 2020.
- CRF1100 Africa Twin: Ab Modelljahr 2020.
- CMX1100 Rebel: Ab Modelljahr 2021.
Yamaha:
- YZF-R1: Ab Modelljahr 2020.
- MT-07 und MT-09: Ab Modelljahr 2021.
- Tracer 9: Ab Modelljahr 2021.
- TMAX: Ab Modelljahr 2021.
- XT700 Ténéré: Ab Modelljahr 2021.
- YZF-R7: Ab Modelljahr 2021.
💡
Gut zu wissen: Die Euro-5-Buchse ist ein 6-poliger Stecker, der meist unter dem Sattel oder beim Armaturenbrett sitzt. Hat Ihr Motorrad einen Stecker mit 3 oder 4 Pins, benötigen Sie ein herstellerspezifisches Kabel.
Lieferumfang
- 1x Euro-V 6-polig OBD – 16-polig OBD2 Adapterkabel | Motorrad
Technische Spezifikationen
Allgemein
- Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
- AsTools
- Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
- Adapterkabel
Anschlüsse
- Der Stecker, der in die Diagnosebuchse des Fahrzeugs oder der Maschine gesteckt wird. Er muss exakt passen.Anschluss Fahrzeugseite
- 6-polig Euro 5 (ISO 19689)
- Der Stecker auf der Seite Ihres Diagnosegeräts oder Ihrer Schnittstelle. Meist ein 16-poliger OBD2-Stecker.Anschluss Geräteseite
- 16-polig OBD2 (J1962)
- Über welche Datenleitungen das Kabel Signale überträgt. Fahrzeug und Tester müssen dieselbe Kommunikationsart verwenden.Kommunikation
- K-line
- CAN-bus
Weitere Spezifikationen
- Anwendung
- Motorräder mit der 6-poligen Euro-5-Diagnosebuchse
- Funktionsweise
- Passiv, keine Protokollumwandlung
- Stromversorgung
- Über die Diagnosebuchse des Motorrads
