Cojali | SKU: 2260105

Cojali (2260105) | Wabco 7-poliges Type-S (ISO 3731) Spiralkabel | Anhänger

Name: Cojali (2260105) | Wabco 7-poliges Type-S (ISO 3731) Spiralkabel | Anhänger
Brand: Cojali
SKU: 2260105
Price: 69.95 EUR
Availability: InStock

€69,95 inkl.

€57,81 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

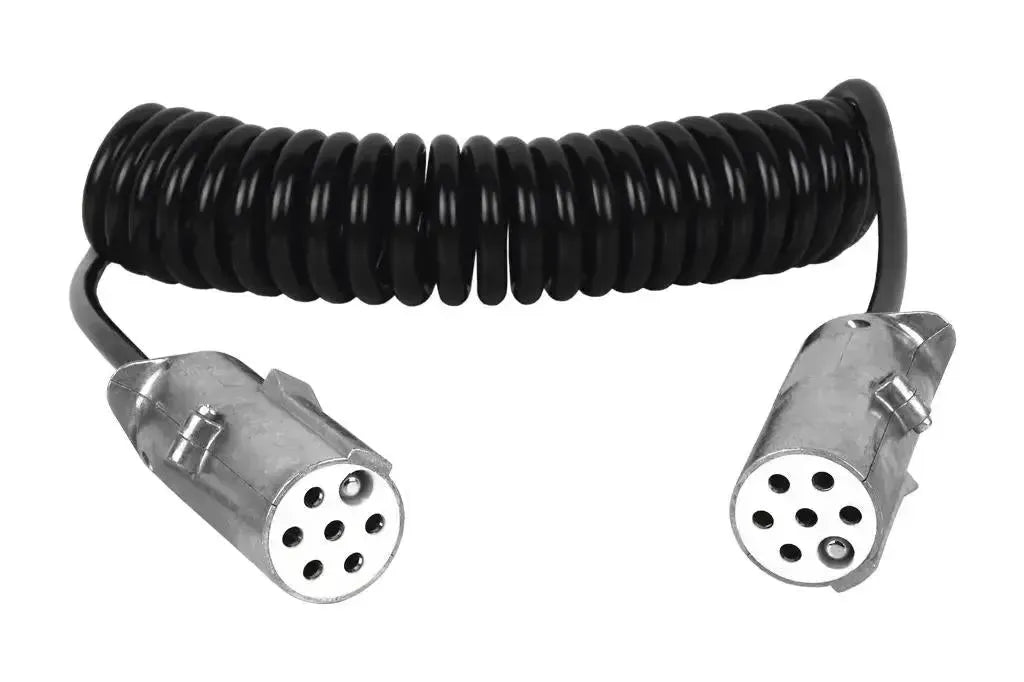

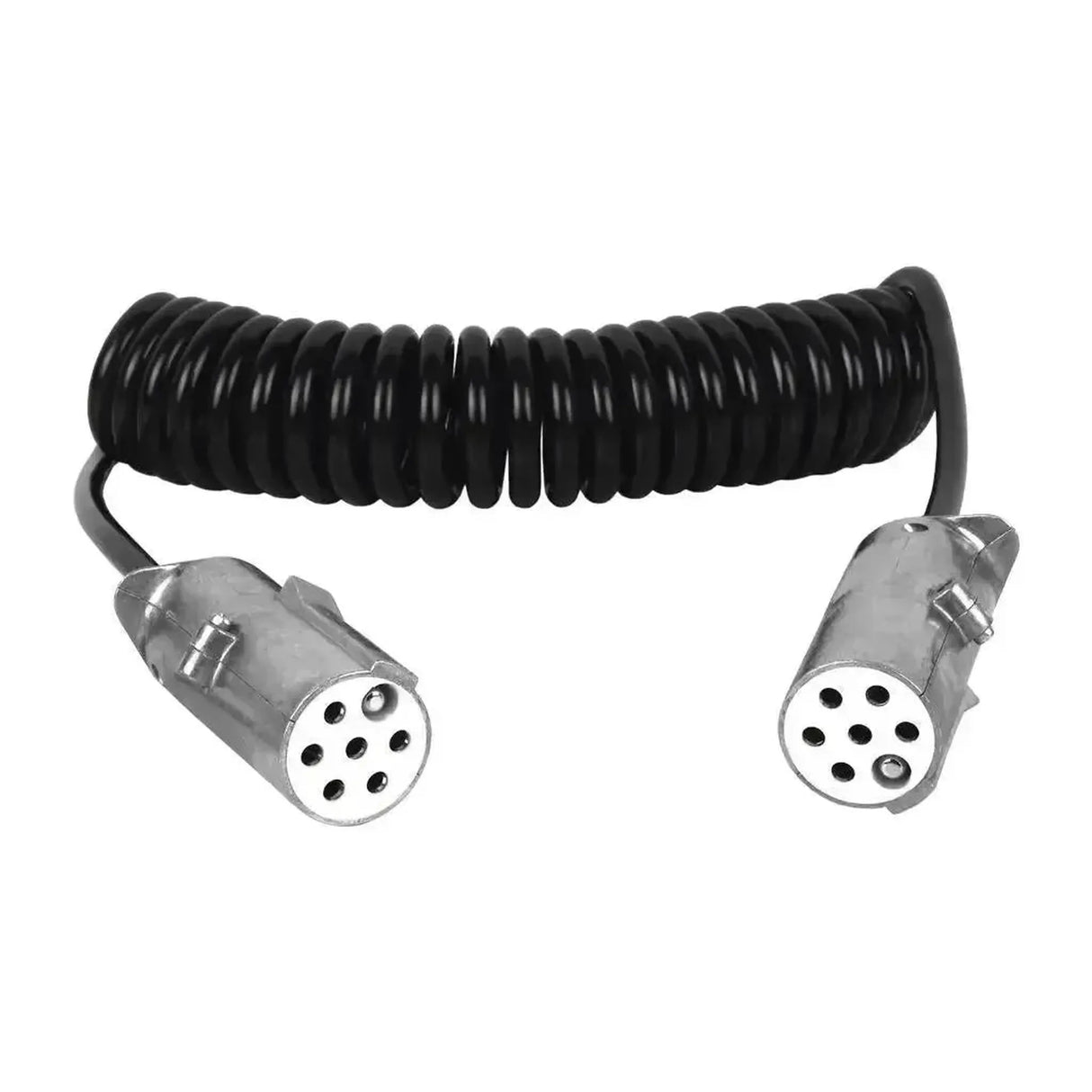

De Cojali 2260105 is een 24V-spiraalkabel met aan beide uiteinden een 7-pins Type S-stekker volgens ISO 3731, in het wit. De kabel verbindt de 24S-aansluiting van de trekker met die van de trailer, pin voor pin doorverbonden.

Cojali vermeldt WABCO 4413000030 als OE-referentie. Via de 24S lopen volgens de norm de permanente voeding, de voeding via het contact, de ABS-storingsmelding, het achteruitrijlicht en het mistachterlicht. In de Cojali-catalogus staat de kabel ook als optionele kabel voor de Jaltest PTE.

PLUSPUNTEN

✔Gelijkwaardig aan WABCO 4413000030, zodat u een versleten originele kabel direct vervangt.

✔Alle zeven pennen zijn één op één doorverbonden, dus de kabel werkt met elke 24S-installatie volgens de norm.

✔De witte Type S-stekkers onderscheidt u direct van de zwarte Type N voor de verlichting.

✔Met een maximale lengte van 4,1 m en een werktemperatuur van -40 tot 80 °C is de kabel geschikt voor dagelijks gebruik buiten.

AANDACHTSPUNTEN

✕De 24S draagt geen CAN-signalen; voor de EBS/ABS-verbinding volgens ISO 7638 is de 2260113 de juiste kabel.

✕De basisverlichting loopt via de 24N; daarvoor is de 2260104 de juiste kabel.

✕Alleen voor 24V-installaties; voor 12V-aanhangers is de kabel niet bedoeld.

✕Beide uiteinden zijn Type S; voor een trekker met 15-pins aansluiting heeft u een andere kabel nodig.

Toepassingen en functionaliteiten

De kabel verbindt de 24S-aansluiting van trekker en trailer, of dient als testkabel bij de Jaltest PTE.

Wat de kabel verbindt

Pin 4 en 6: Voeding permanent en via contact.
Pin 2: ABS-storingsmelding.
Pin 3: Achteruitrijlicht.
Pin 7: Mistachterlicht.
Pin 5: Sturing via massa.
Pin 1: Massa.

Wat u kunt doen

Aankoppelen: Trekker en trailer elektrisch verbinden.
Testen: Met Jaltest PTE de signalen aflezen.
Vervangen: Een versleten spiraalkabel vervangen.

Zo gebruikt u hem

Stekkers controleren: Kijk of de pennen schoon en recht zijn.
Aansluiting zoeken: Zoek de witte 24S op trekker en trailer.
Trailerzijde aansluiten: Steek een stekker in de 24S van de trailer.
Trekkerzijde aansluiten: Steek de andere stekker in de trekker of PTE.
Functies nalopen: Controleer voeding, mistlicht en achteruitrijlicht.

Compatibele voertuigen en toepassingen

Bepalend is de 7-pins Type S-aansluiting volgens ISO 3731. Cojali noemt de kabel voor de volgende vrachtwagens.

Mercedes-Benz:

Atego, L, MK, NG en SK: Met 24S-aansluiting.

Scania:

2-, 3- en 4-serie, P, G, R en T: Met 24S-aansluiting.

Volvo:

F10, F12, F16, N10 en N12: Met 24S-aansluiting.
FL10, FL12, FM9, FM10, FM11, FM12 en FM13: Met 24S-aansluiting.
FH12, FH13 en FH16: Ook FH13 en FH16 Euro 6.

DAF, MAN en Renault:

Vrachtwagens: Met 24S-aansluiting.

💡

Goed om te weten: De Type S-stekker van deze kabel is wit, de Type N voor de verlichting is zwart. De twee stekkers zijn volgens de norm verschillend uitgevoerd, dus kijk op de trailer welke contactdoos u wilt verbinden.

Verpakkingsinhoud

1x Cojali (2260105) | Wabco 7-pins Type-S (ISO 3731) Spiraalkabel | Trailer

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke: Cojali
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart: Spiralkabel

Anschlüsse

Bei welcher Bordspannung das Kabel funktioniert. Lkw und Anhänger nutzen meist 24 V.Spannung: 24 V
In welchem Temperaturbereich Sie das Kabel sicher verwenden können.Betriebstemperatur: -40 bis 80 °C

Maße und Gewicht

Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei schwer zugänglicher Buchse.Kabellänge: 410 cm
Wie schwer das Kabel oder der Adapter ist.Gewicht: 1,04 kg
Referenznummer: 2.260.105
