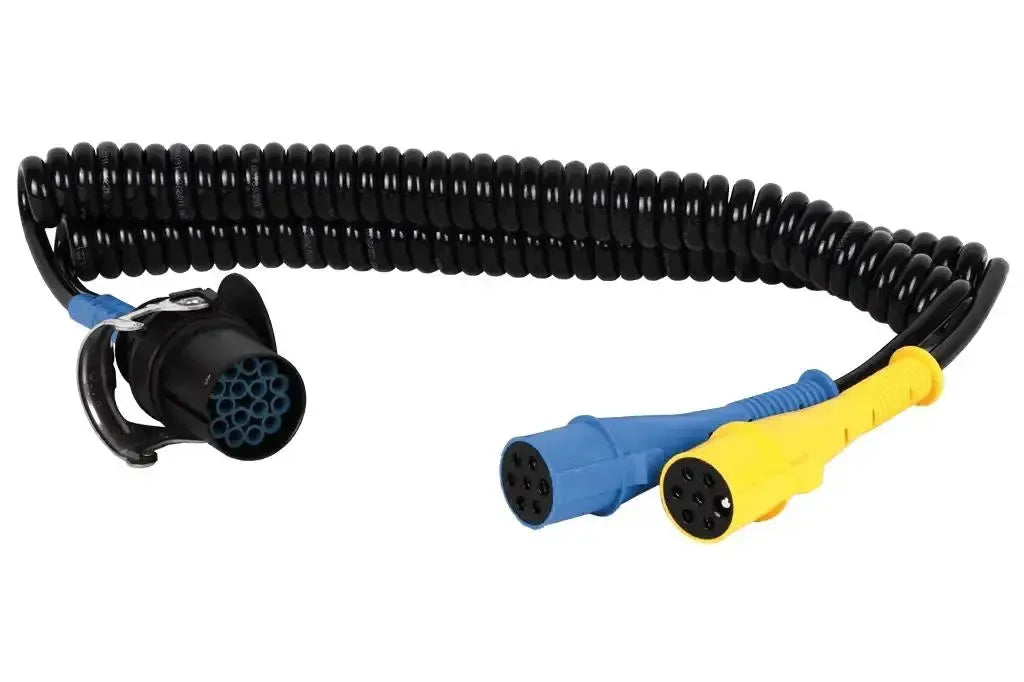

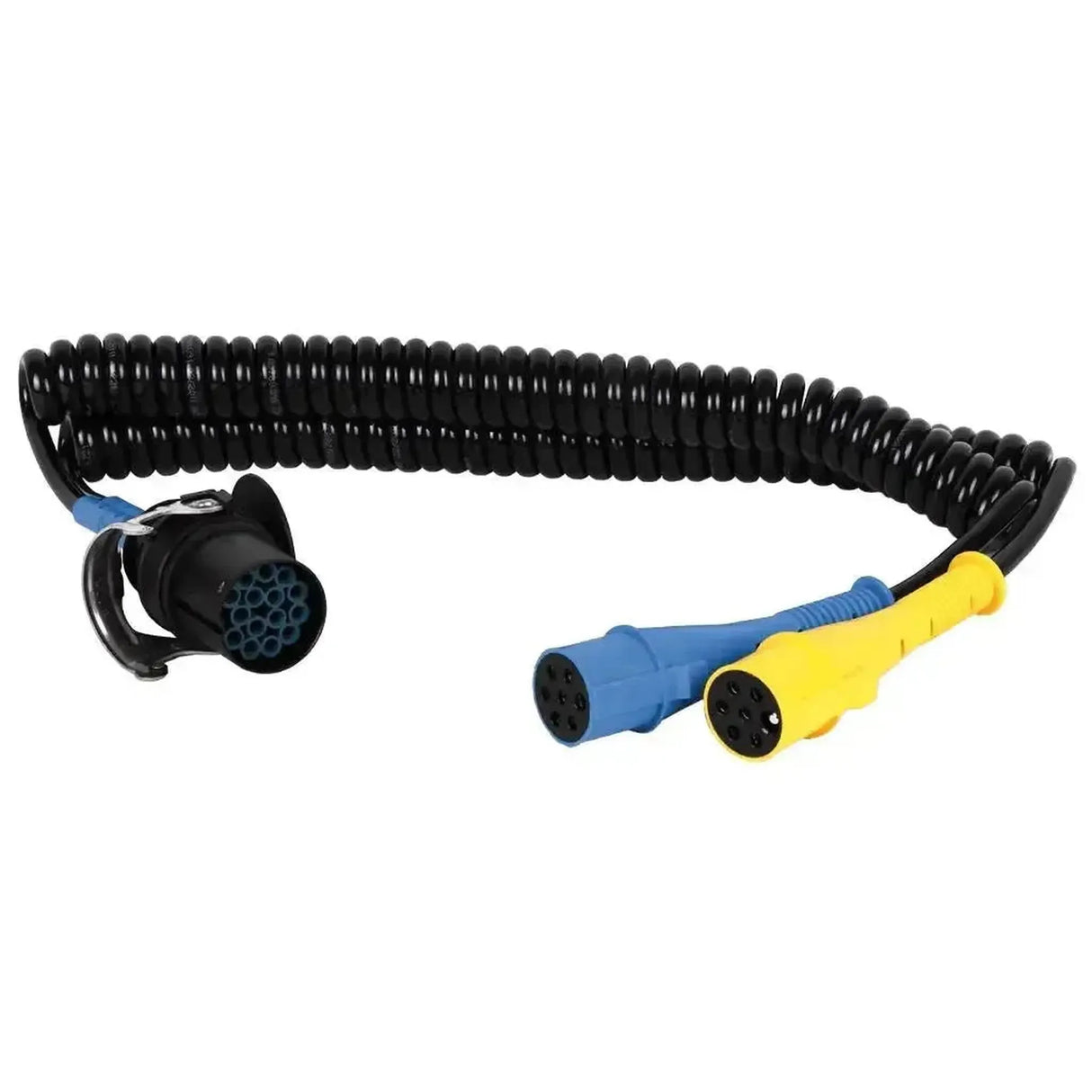

Die Cojali 2260135 ist ein Spiralkabel 24 V, das einen 15-poligen Stecker (ISO 12098) mit zwei 7-poligen Steckern verbindet: einem Type N (ISO 1185, schwarz) und einem Type S (ISO 3731, weiß). Cojali fertigt es mit der Pinbelegung für Mercedes-Benz aus.

Sie verwenden das Kabel zwischen einer Zugmaschine mit 15-poligem Anschluss und einem Anhänger mit den 7-poligen Anschlüssen 24N und 24S. Im Cojali-Katalog wird es auch als optionales Kabel für die Jaltest PTE geführt, das Prüfgerät für Versorgung und Signale zwischen Zugmaschine und Anhänger.

VORTEILE

✔Neben Beleuchtung, Nebelleuchte und Rückfahrlicht verbindet das Kabel auch Pin 12 und 15 des 15-poligen Steckers, sodass die Mercedes-spezifischen Signale an den 7-poligen Steckern ankommen.
✔Der schwarze 24N und der weiße 24S Stecker sind farblich zu unterscheiden, sodass Sie sie in einem Arbeitsschritt korrekt anschließen.
✔Die Dauerversorgung +24 V von Pin 9 wird auf Pin 4 und Pin 6 der 24S geführt, sodass beide Versorgungspins am Anhänger Spannung erhalten.
✔Mit einer maximalen Länge von 4,5 m und einer Betriebstemperatur von -40 bis 80 °C ist das Kabel für den täglichen Einsatz im Freien geeignet.

HINWEISE

✕Die Pinbelegung ist auf Mercedes-Benz abgestimmt; die Ausführung für Iveco ist 2260136 und die allgemeine Ausführung ist 2260108.
✕Pin 10, 11, 13 und 14 des 15-poligen Steckers sind nicht durchverbunden.
✕Für die EBS/ABS-Verbindung benötigen Sie zusätzlich ein Kabel mit ISO 7638, zum Beispiel die 2260113.
✕Nur für 24 V-Installationen; für 12 V-Anhänger ist das Kabel nicht vorgesehen.

Anwendungen und Funktionen

Das Kabel verbindet eine Zugmaschine mit 15-poligem Anschluss mit einem Anhänger mit 24N- und 24S-Anschluss oder dient als Testkabel für die Jaltest PTE.

Was das Kabel verbindet

  • Beleuchtung zu 24N: Blinker, Bremslicht und Schlussleuchten.
  • Nebelleuchte zu 24S: Von Pin 3 zu 24S Pin 7.
  • Rückfahrlicht: Von Pin 8 zu 24S Pin 3.
  • Versorgung zu 24S: Pin 9 zu 24S Pin 4 und 6.
  • Mercedes-Signale: Pin 12 zu 24S 5, Pin 15 zu 24N 7.
  • Masse: Pin 4 zu Pin 1 beider Stecker.

Was Sie tun können

  • Ankoppeln: Zugmaschine und Anhänger elektrisch verbinden.
  • Prüfen: Mit der Jaltest PTE die Signale auslesen.
  • Austauschen: Ein verschlissenes Spiralkabel austauschen.

So verwenden Sie ihn

  1. Stecker prüfen: Kontrollieren Sie, ob die Pins sauber und gerade sind.
  2. Type N anschließen: Stecken Sie den schwarzen Stecker in die 24N am Anhänger.
  3. Type S anschließen: Stecken Sie den weißen Stecker in die 24S am Anhänger.
  4. 15-polig anschließen: Stecken Sie den 15-poligen Stecker in die Zugmaschine oder die PTE.
  5. Funktionen prüfen: Kontrollieren Sie Beleuchtung und Stromversorgung je Funktion.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist die Pinbelegung für Mercedes-Benz. Das Kabel passt an eine Zugmaschine mit 15-poligem Anschluss nach ISO 12098 und an einen Anhänger mit 7-poligen Anschlüssen nach ISO 1185 und ISO 3731.

ISO 12098 zu ISO 1185 und ISO 3731:

  • Mercedes-Benz-Zugmaschinen mit 15-poligem Anschluss: Mit einem Anhänger mit 24N und 24S.
💡
Gut zu wissen: Die drei 15-poligen zu 2x 7-poligen Kabel unterscheiden sich nur in der Pinbelegung. Die 2260108 lässt Pin 10 bis einschließlich 15 frei, die 2260136 verbindet auch Pin 10, 11 und 12, und die 2260135 verbindet Pin 12 und 15. Der Type N ist schwarz, der Type S weiß.

Lieferumfang

  • 1x Cojali (2260135) | Mercedes 15-polig - 7-polig Type-S/N Spiralkabel | Anhänger

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
Cojali
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
Spiralkabel

Anschlüsse

Der Stecker, der in die Diagnosebuchse des Fahrzeugs oder der Maschine gesteckt wird. Er muss exakt passen.Anschluss Fahrzeugseite
15-poliger Stecker (ISO 12098)
Bei welcher Bordspannung das Kabel funktioniert. Lkw und Anhänger nutzen meist 24 V.Spannung
24 V
In welchem Temperaturbereich Sie das Kabel sicher verwenden können.Betriebstemperatur
-40 bis 80 °C

Maße und Gewicht

Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei schwer zugänglicher Buchse.Kabellänge
450 cm
Wie schwer das Kabel oder der Adapter ist.Gewicht
1,591 kg
Referenznummer
2.260.135

Weitere Spezifikationen

Anwendung
Elektrische Verbindung Zugmaschine und Anhänger, Pinbelegung Mercedes-Benz
Anschluss Zugfahrzeugseite
15-polig ISO 12098 (Stecker)
Anschluss Anhängerseite
7-polig Type N (ISO 1185, schwarz) und 7-polig Type S (ISO 3731, weiß)
Norm
ISO 12098, ISO 1185, ISO 3731
