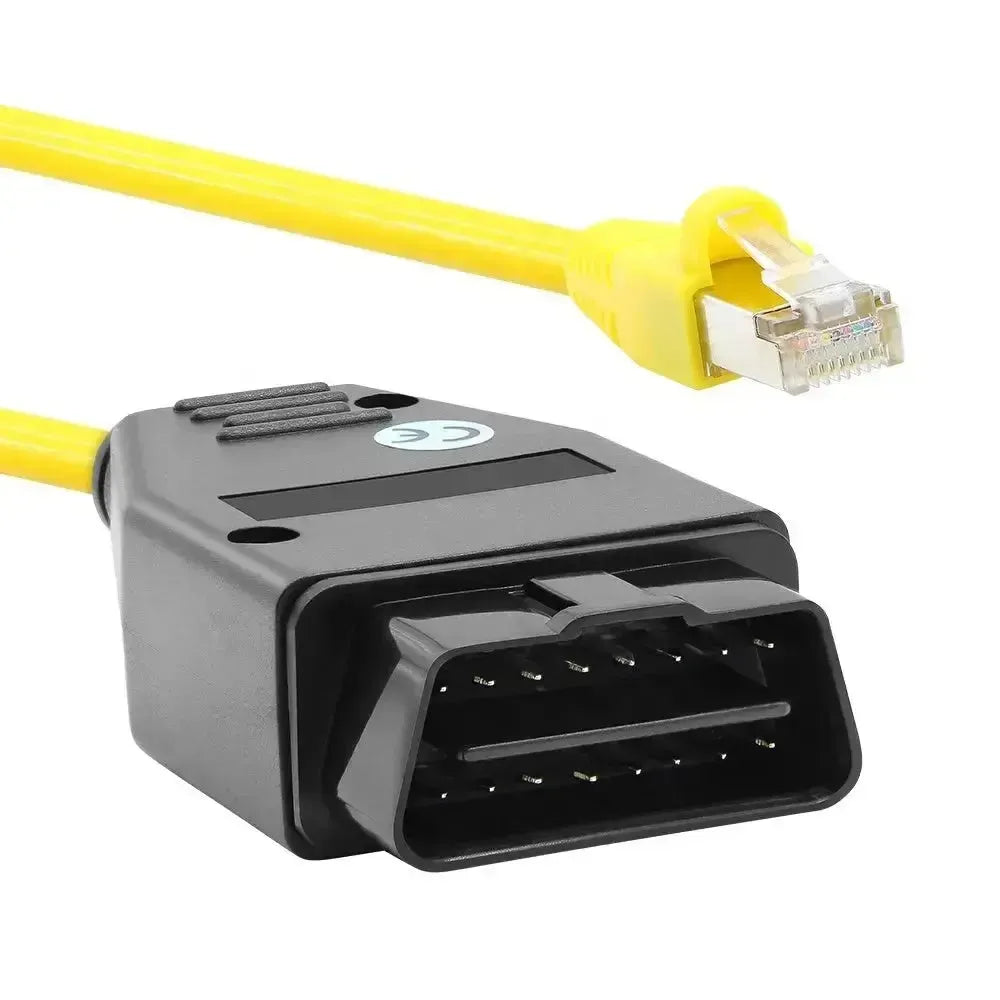

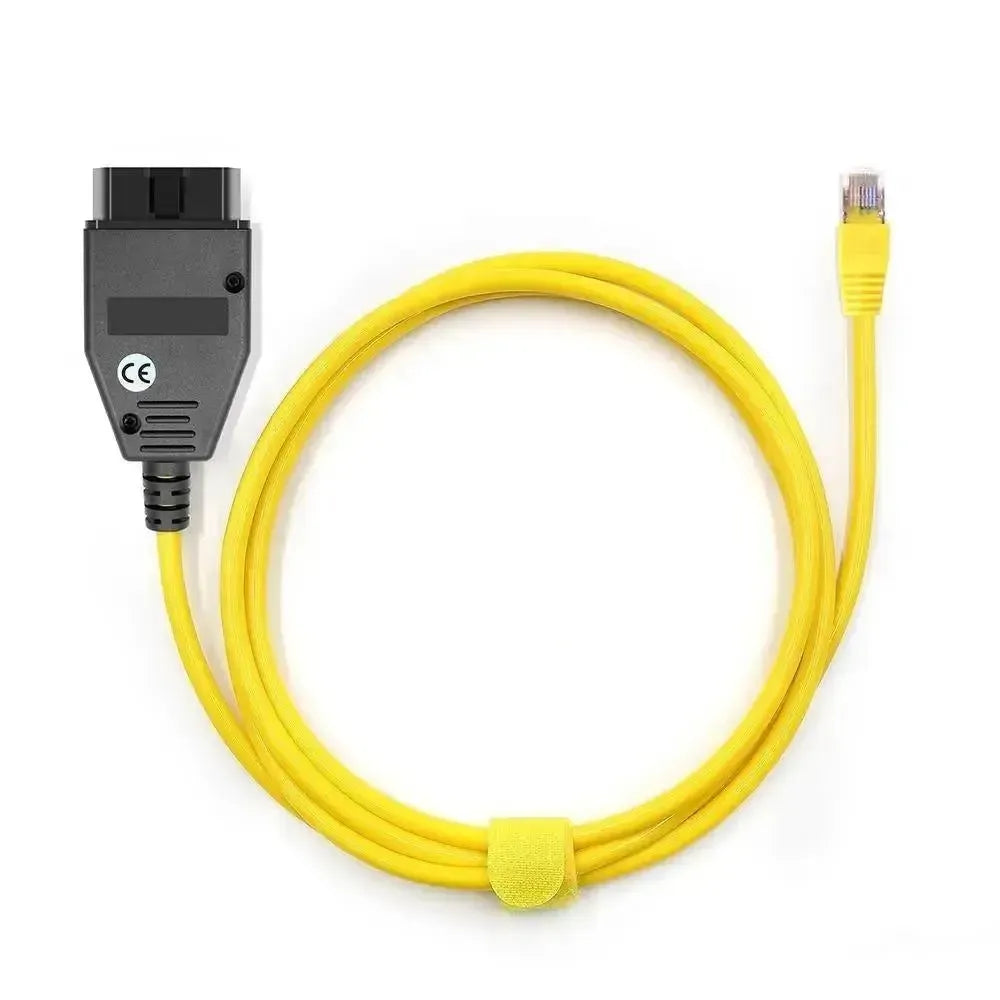

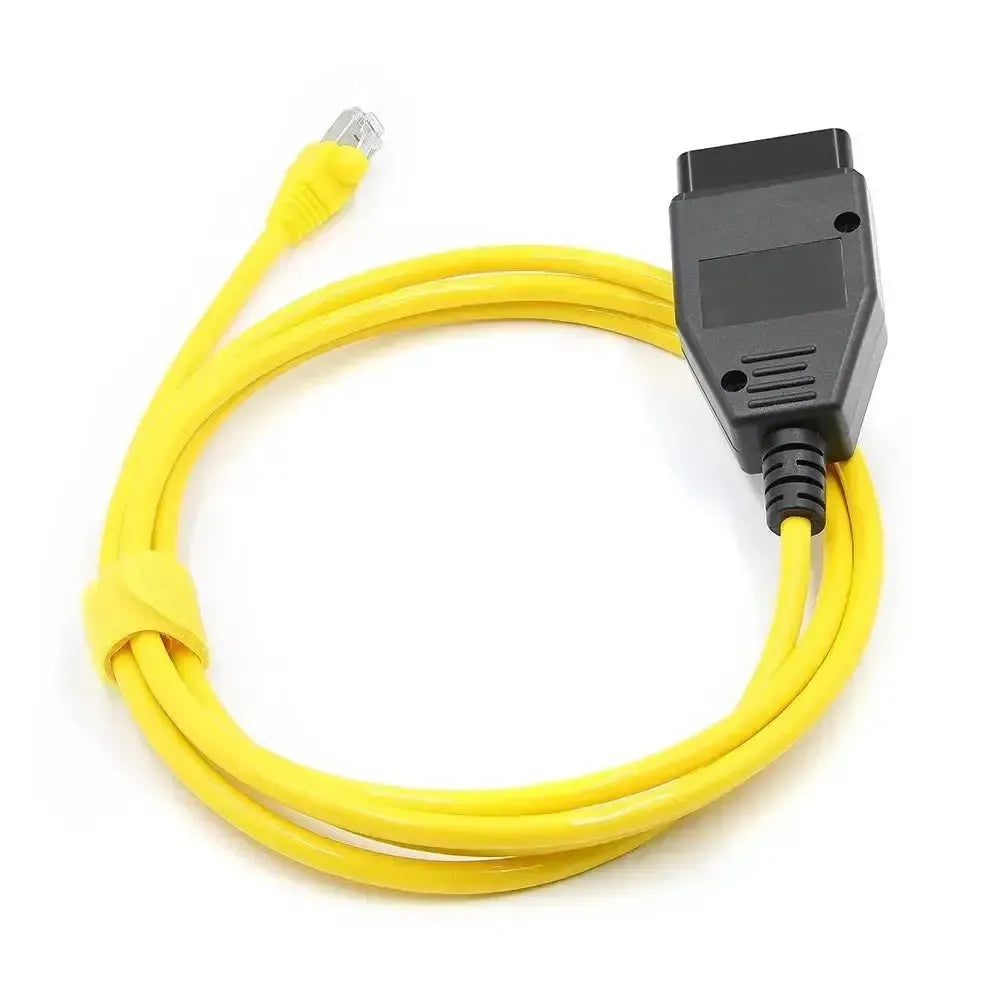

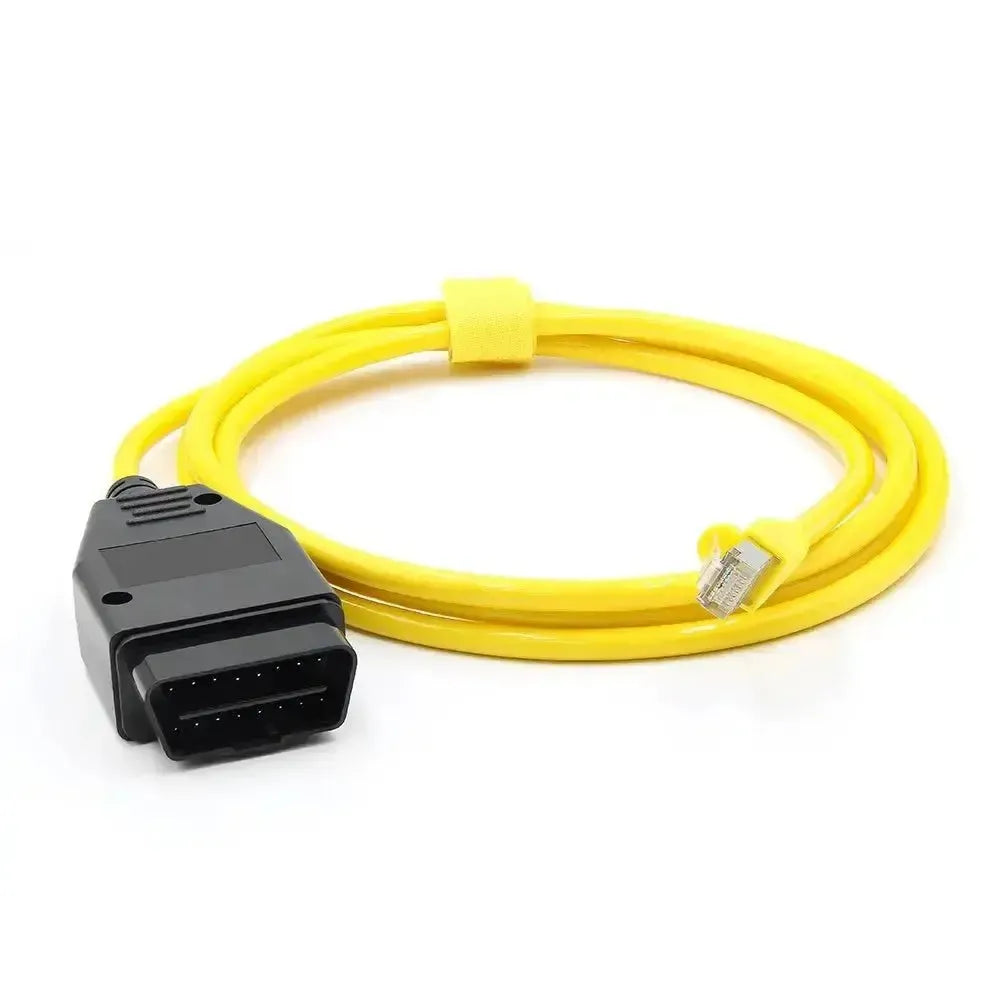

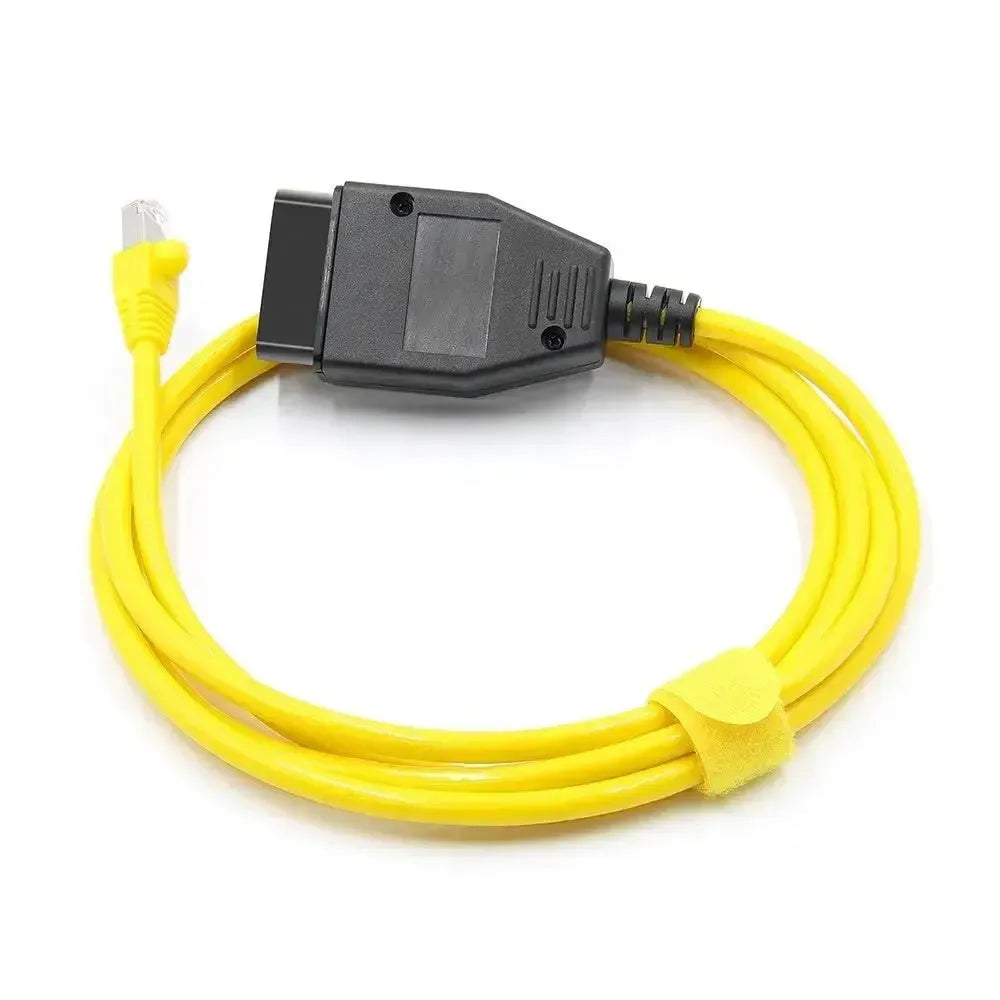

Das BMW ENET OBD2 - RJ45 Interfacekabel ist für die direkte Breitbandkommunikation zwischen Fahrzeug und externem Diagnosesystem oder Computer konzipiert. Dieses Interfacekabel verwendet einen standardmäßigen 16-poligen OBD2-Stecker auf der Fahrzeugseite und einen RJ45-Netzwerkstecker für die Verbindung mit einem externen System. Das Kabel wurde speziell für fortgeschrittene technische Anwendungen entwickelt, darunter tiefgehende Diagnose, das Codieren von Steuergeräten sowie das Programmieren oder Flashen von Modulen in moderneren Fahrzeugplattformen.
Technisch fungiert das Interfacekabel als physische Brücke für Ethernet-Kommunikation über die Diagnosebuchse, was für Fahrzeuge mit DoIP-Architektur (Diagnostics over Internet Protocol) erforderlich ist. Da die Datenübertragung über das ENET-Protokoll erfolgt, werden deutlich höhere Bandbreiten im Vergleich zu herkömmlichen CAN-Bus-Netzwerken erreicht. Dies macht das Kabel essenziell für die fehlerfreie und schnelle Übertragung großer Dateien zwischen den Fahrzeugmodulen und der Diagnosesoftware. Die direkte, kabelgebundene Verbindung bietet die Stabilität, die während kritischer Programmiersitzungen notwendig ist, bei denen Datenverlust oder Latenz zu beschädigten Steuergeräten führen kann.
VORTEILE
HINWEISE
Anwendungen und Funktionen
Das Interfacekabel ermöglicht Technikern, tiefgehende Eingriffe in die Fahrzeugelektronik vorzunehmen, sofern es mit den passenden Softwarepaketen kombiniert wird.
- FDL Codieren: Die Anpassung von Fahrzeugkonfigurationen (Flash Data List), um versteckte Werksoptionen zu aktivieren oder Komfortfunktionen in den Steuergeräten anzupassen.
- ECU Flashen: Das Überschreiben der Software auf Motor- oder Getriebesteuergeräten mit neuen Datenmaps für Tuning oder Firmware-Updates.
- Fehlercodes Auslesen und Löschen: Tiefgehende Kommunikation mit allen vorhandenen Modulen, um DTCs (Diagnose-Fehlercodes) auszulesen, zu analysieren und zu löschen.
- Service-Intervall-Reset: Steuert das Bordsteuergerät, um Wartungsmeldungen und Serviceanzeigen nach physischer Wartung zurückzusetzen.
Besondere Funktionen und Möglichkeiten
Dieses Kabel ist auf die spezifische Netzwerkarchitektur moderner Fahrzeuge ausgelegt, was gezielte technische Fähigkeiten ermöglicht.
- DoIP-Unterstützung: Ermöglicht Diagnostics over Internet Protocol, wodurch große Mengen diagnostischer Daten in Bruchteilen von Sekunden über das Netzwerk übertragen werden können.
- Passive Signalübertragung: Nutzt den internen Netzwerkcontroller des Fahrzeugs. Das Kabel enthält keine aktiven Übersetzungschips, was Latenzen minimiert.
- Direkte Ethernet-Zuordnung: Leitet die OBD-Pins (insbesondere TX/RX und Aktivierungspins) direkt an die korrekten Twisted-Pair-Leitungen innerhalb des RJ45-Anschlusses weiter für nahtlose Netzwerksynchronisation.
Kompatible Fahrzeuge
Dieses Netzwerkkabel ist ausschließlich für Fahrzeuge geeignet, die mit Ethernet über OBD ausgestattet sind, in der Regel ab Baujahr 2008/2009 und neuer.
BMW:
- F-Serie: (F01, F02, F10, F11, F20, F21, F30, F31, F80, u.a.)
- G-Serie: (G20, G21, G30, G31, G01, G05, u.a.)
- I-Serie: (i3, i8, i4, iX)
MINI:
- F-Serie: (F54, F55, F56, F57, F60)
Kompatible Software und Betriebssysteme
Das Kabel fungiert als passive Hardware. Zur Ausführung von Aufgaben ist spezifische externe Software erforderlich, die das ENET-Protokoll unterstützt.
Kompatible Software:
- E-Sys: Für Engineering, FDL-Codierung und das Flashen von Steuergeräten.
- ISTA+ / ISTA-D: Für Diagnostik auf Händlerniveau, Messwerte und Schaltpläne.
- Bootmod3 / xHP Flashtool: Zum Flashen von Motor- und Getriebesoftware (Tuning).
- BimmerCode / BimmerLink: Für mobiles Codieren und Diagnostik (benötigt in diesem Fall einen externen RJ45-zu-Smartphone Adapter).
Betriebssysteme:
- Windows: Vollständig unterstützt (Windows 10 / Windows 11 erforderlich für ISTA und E-Sys).
Lieferumfang
- 1x BMW ENET OBD2 - RJ45 | Interfacekabel
Technische Spezifikationen
| Spezifikation | Beschreibung |
|---|---|
| Produktkategorie | Interfacekabel |
| Produktmarke | Universell |
| Produktmodell | ENET RJ45 |
| Anschluss Fahrzeugseite | 16-poliger OBD2-Stecker (Männlich) |
| Anschluss Systemseite | RJ45 Netzwerkstecker (Männlich) |
| Unterstützte Protokolle | ENET, DoIP |
| Kabellänge | Ca. 2 Meter |
| Art der Übertragung | Passiv (Keine aktiven Komponenten) |
