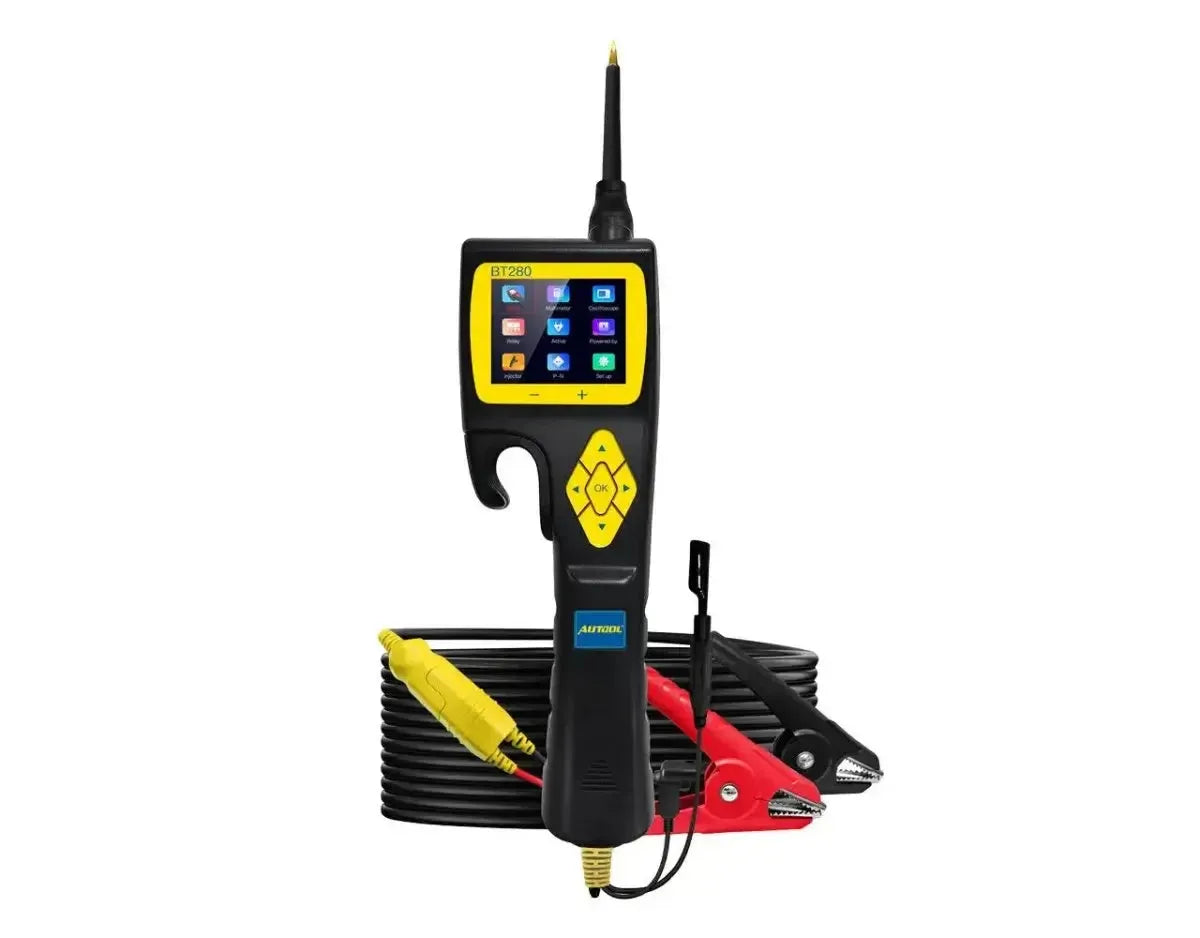

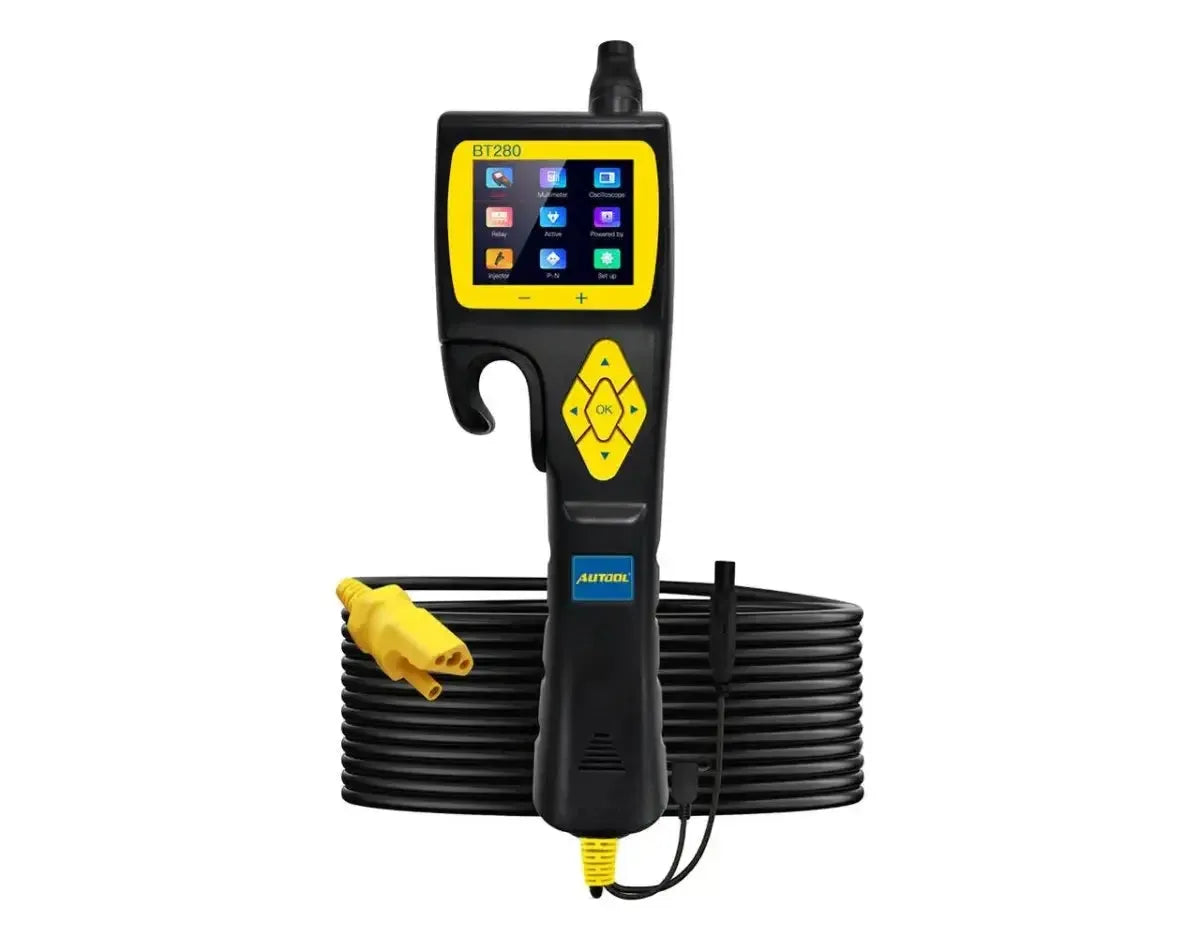

Der Autool BT280 Schaltungsprüfer ist speziell für umfassende elektrische Diagnosen an 12V- und 24V-Fahrzeugsystemen konzipiert. Das Prüfgerät arbeitet mit einer Betriebsspannung von 9V bis 30V und misst Gleichspannung bis maximal 100V mit dem robusten Messsensor. Das Gerät wird direkt über die beigelegten Batterieklemmen und ein 6 Meter langes Stromkabel aus der Fahrzeugbatterie versorgt. Diese großzügige Kabellänge ermöglicht es dem Diagnosetechniker, Messungen rund um das gesamte Fahrzeug durchzuführen – ohne Verlängerungskabel – von Sicherungskästen im Motorraum bis zu Beleuchtungskreisen am hinteren Ende eines Lieferwagens oder Anhängers.
Beim Fehlersuchen erkennt das Prüfgerät den Schaltungstyp unmittelbar über den automatischen Smart Test-Modus, woraufhin aktuelle Messwerte für Spannung und Widerstand direkt auf dem 2,4-Zoll LCD-Farbdisplay angezeigt werden. Neben passiven Messungen bietet das Gerät die Möglichkeit, Aktoren wie Lüfter, Scheibenwischermotoren oder Beleuchtung aktiv zu prüfen, indem über die Schaltfläche direkt Spannung oder Masse auf eine Komponente gelegt wird. Die integrierten roten und grünen LED-Anzeigen bestätigen die erkannte Polarität sofort visuell. Dank der eingebauten Arbeitsleuchte ist die Messstelle immer gut beleuchtet, was die Überprüfung der Verkabelung in dunklen und beengten Räumen erheblich vereinfacht.
LEISTUNGSMERKMALE
WICHTIGE HINWEISE
Anwendung und Funktionalität
Dieser Schaltungsprüfer ersetzt mehrere Diagnosegeräte, indem er Standard-Messinstrumente mit aktiven Testfunktionen kombiniert.
- Multimeter-Modus: Misst grundlegende elektrische Größen, einschließlich Gleichspannung von 0,1V bis 100V, Widerstand von 1Ω bis 200 kΩ, Strom bis 18A und Frequenz. Enthält auch einen Diodentest zum Prüfen von Halbleitern im Ladesystem oder Relaisdioden.
- Oszilloskop-Modus: Erzeugt eine grafische Darstellung der gemessenen Spannung über der Zeit. Dies ist unverzichtbar zur Überwachung veränderlicher Signale wie PWM-Steuersignale und Sensorausgänge oder zur Erkennung von Spannungsabfällen am Datenbus.
- Smart Test: Ein automatisierter Modus, der eigenständig erkennt, ob die Sonde Plus, Masse oder Widerstand berührt. Das Messgerät wechselt unmittelbar zur richtigen Messgröße, was die Fehlerbehebung erheblich beschleunigt.
- Komponenten aktivieren: Sendet die verfügbare Batteriespannung oder Masse direkt an einen Aktor oder Verbraucher, um die Funktion zu überprüfen. Der Aktivierungsmodus lässt sich auf kurzfristig während des Knopfdrucks, dauernd verriegelt oder mittels wiederholter Pulsimpulse einstellen.
Spezialfunktionen und Möglichkeiten
Für tiefgreifende Diagnose moderner Motormanagement-Systeme ist das Testgerät mit spezifischen Simulations- und Schutzfunktionen ausgestattet.
- Injektortest: Enthält vier spezifische Pulsmodi zur Ansteuerung von Benzineinspritzventilen. Damit lässt sich das Einspritzventil sicher im oder außerhalb des Fahrzeugs auf mechanisches Öffnen, Schließen und Sprühmuster testen, ohne die Motor-Steuergeräte einzubeziehen.
- Relais-Diagnose: Über einen speziellen Testanschluss und die mitgelieferten Adapterkabel lassen sich handelsübliche 4- und 5-polige Kfz-Relais unmittelbar aktivieren und auf korrektes Schalten prüfen.
- 0–5V Spannungssimulation: Erzeugt eine einstellbare Referenzspannung zwischen 0V und 5V, begrenzt auf einen sicheren Ausgangsstrom von 100 mA. Diese Funktion wird verwendet, um Sensorausgänge wie einen MAP-Sensor oder Drosselklappenpotentiometer zu simulieren, um die Verdrahtung und die Reaktion des Steuergeräts zu testen.
- Einstellbarer Überlastschutz: Verfügt über einen elektronischen Stromschutzschalter, dessen Abschaltstrom im Menü konfigurierbar ist. Dies schützt das Messgerät, die Fahrzeugverkabelung und die geprüfte Komponente vor Kurzschlüssen und Überstrom bei aktiver Stromzufuhr.
Lieferumfang
- 1x Autool BT280 Schaltungsprüfer
- 1x 6-Meter-Stromkabel mit Batterieclips und Verlängerungsstecker
- 1x Testkabelset für Relais-Diagnose mit Klemmen
- 1x Satz austauschbarer Testsonden und Sensoren
- 1x Zusätzliches Massakabel mit Klemme, grün und schwarz
- 1x USB-Kabel für Firmware-Updates
- 1x Robuste Aufbewahrungskoffer
- 1x Benutzerhandbuch
Technische Spezifikationen
Allgemein
- Die Marke, die den Tester herstellt.Marke
- Autool
- Um welche Art von Gerät es sich handelt. Ein Schaltkreistester prüft Strom und Masse, ein Kabelsucher ortet Leitungen und Kurzschlüsse.Art des Testers
- Schaltkreistester
- An welche Bordspannung Sie den Tester anschließen können. Für Lkw benötigen Sie 24 V oder mehr.Geeignet für Systemspannung
- 9 bis 30 V
- Woher der Tester seinen Strom bezieht. Über Fahrzeugbatterie oder Stromkreis müssen Sie keine Batterien wechseln.Stromversorgung
- Über Fahrzeugbatterie
Messen
- Zwischen welchen Spannungen der Tester genau misst. Ein größerer Bereich ist bei schwereren Fahrzeugen nützlich.Messbereich Gleichspannung
- 0,1 bis 100 V
- Welche Widerstände der Tester messen kann, zum Beispiel von Sensoren oder Leitungen.Messbereich Widerstand
- 0 bis 200 kΩ
- Ob der Tester ein Signal als Grafik darstellen kann. So erkennen Sie Störungen, die eine normale Messung übersieht.Oszilloskop
- Ja
Testfunktionen
- Der Tester kann Strom an Bauteile wie einen Motor oder eine Lampe liefern, um deren Funktion zu prüfen.Komponenten aktivieren
- Ja
- Der Tester erkennt selbstständig, ob an einem Punkt Plus, Masse oder nichts anliegt. Praktisch für schnelles Arbeiten.Automatischer Test
- Ja
- Zeigt an, ob an einem Anschluss Plus oder Minus anliegt.Polarität prüfen
- Ja
- Prüft, ob eine Diode Strom nur in eine Richtung durchlässt.Diodentest
- Ja
- Der Tester kann Einspritzdüsen mit Pulsen ansteuern, um deren Funktion zu prüfen.Injektortest
- Ja
- Prüft, ob ein Relais korrekt schaltet.Relaistest
- Ja
Display und Bedienung
- Wie groß das Display ist, gemessen von Ecke zu Ecke. Ein größeres Display lässt sich leichter ablesen.Bildschirmdiagonale
- 2,4 Zoll
- Der Tester gibt einen Piepton aus, sodass Sie nicht ständig auf das Display schauen müssen.Akustisches Signal
- Ja
- Eine eingebaute Leuchte, um an dunklen Stellen besser zu sehen.Arbeitsleuchte
- Ja
Sicherheit
- Gegen welche Fehler sich der Tester und das Fahrzeug schützen. Das verhindert Schäden bei falschem Anschluss.Schutzfunktionen
- Überstrom
- Kurzschluss
Abmessungen und Gewicht
- Wie lang das Prüfkabel ist. Mit einem langen Kabel erreichen Sie auch die Rückseite eines Fahrzeugs.Kabellänge
- 6 m
Weitere Spezifikationen
- Widerstandsbereich
- 1Ω - 200 KΩ
- Strombereich
- 0 - 18A
- Spannungssimulation
- 0V - 5V, max. 100 mA Ausgang
- Display
- 2,4-Zoll-HD-LCD-Farbbildschirm
- Weitere Merkmale
- Integrierte Arbeitsleuchte und akustischer Summer
