Autel  |  SKU: PS100

Autel Powerscan PS100 | Schaltkreistester

5,0 4 Bewertungen
Normaler Preis
€72,95 inkl.
€60,29 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

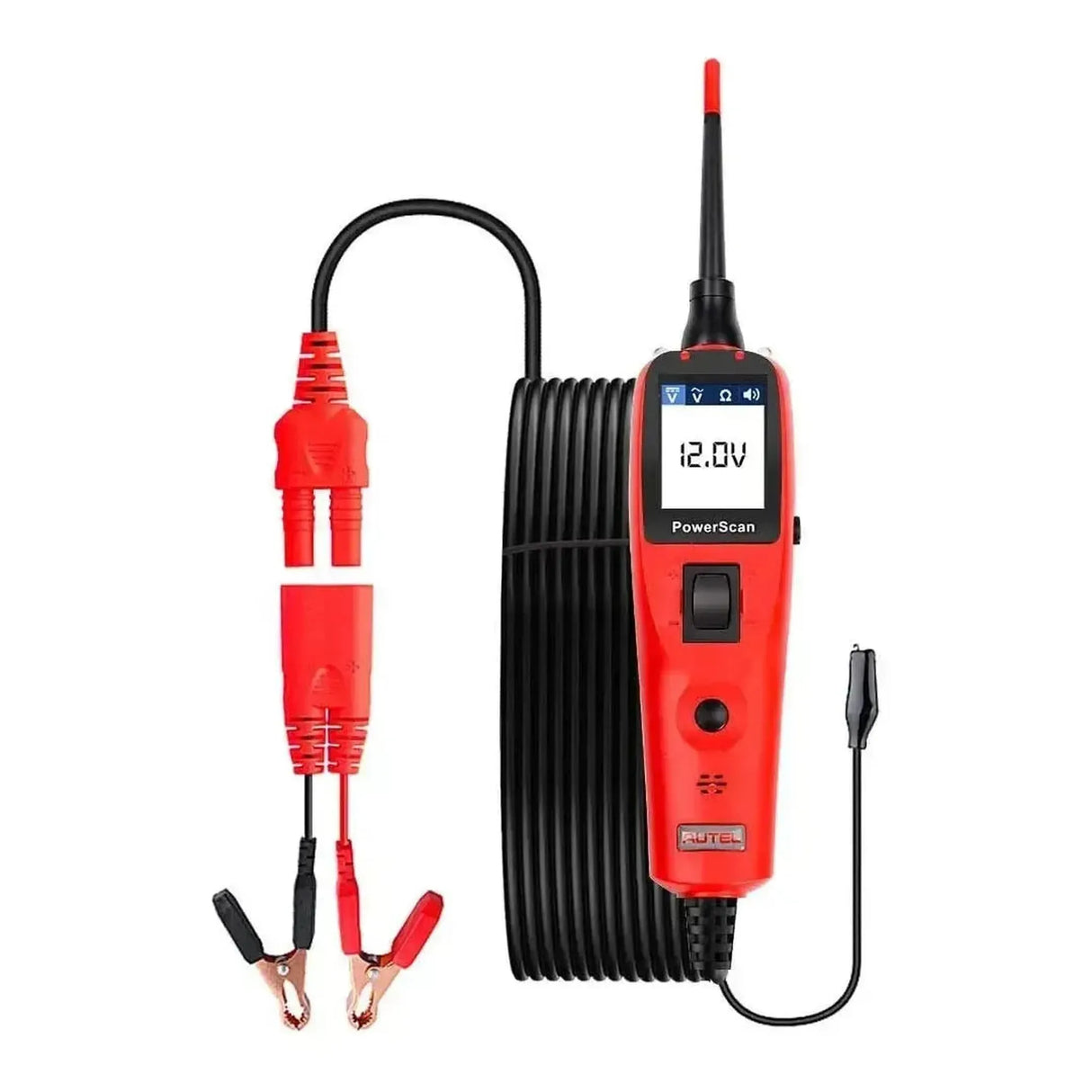

Der Autel PowerScan PS100 ist ein elektrischer Stromprüfer für Fahrzeuge, der auf alle elektrischen Systeme von 6 bis 30 Volt angewendet werden kann. Das Gerät dient zur Diagnose von Verdrahtungsproblemen, Schaltern, Sicherungen, Leuchten und Anhängerbeleuchtung. Der Tester verfügt über ein TFT-Farbdisplay mit 160x128 dpi, eine integrierte Taschenlampe für Arbeiten in dunklen Räumen und eine akustische Tonanzeige, die Ergebnisse hörbar macht, ohne visuellen Kontakt zum Display zu benötigen.

Nach dem Anschließen der Testkabel an die Fahrzeugbatterie lassen sich Spannung, Strom und Widerstand direkt am Testpunkt ablesen. Durch Betätigung des Schalters wird Plus- oder Minusstrom von der Batterie zum Testpunkt geleitet, wodurch elektrische Komponenten wie Kühlrippen und Relais direkt aktiviert werden, ohne Durchverbindungskabel zu benötigen. Die integrierte Oszilloskopfunktion zeigt Signalmuster von beispielsweise Nockenwellen-, Kurbelwellen- und Injektorsensoren. Ein interner Schaltungsschutz schaltet den Ausgang bei Überlastung ab und kann über einen Reset-Knopf wiederhergestellt werden. Das mitgelieferte Verlängerungskabel von 20ft ermöglicht es, über die gesamte Fahrzeuglänge zu messen, ohne jedes Mal einen geeigneten Massepunkt zu suchen.

VORTEILE

✔Aktiviert Komponenten direkt über den Testpunkt ohne Durchverbindungskabel, was Zeit bei Relais- und Lüftertests spart.
✔Verlängerungskabel von 20ft erreicht Rückleuchten und Anhängerbeleuchtung, ohne die Basisstation zu verschieben.
✔Hörbare Tonsignale machen Messergebnisse erkennbar, ohne das Display bei Messungen unter dem Armaturenbrett oder im Motorraum im Blick zu haben.
✔Integrierte Oszilloskopfunktion visualisiert Signalmuster von Kurbelwellen-, Nockenwellen- und Injektorsensoren.

HINWEISE

✕Für Messungen in der Entfernung von der Batterie muss das 20-Fuß-Verlängerungskabel vollständig ausgerollt werden, was in beengten Werkstätten Platz erfordert.
✕Bei Überlastung schaltet der interne Stromschutz ab und muss manuell über die Reset-Taste wiederhergestellt werden, bevor weitere Messungen möglich sind.
✕Der Messbereich von 6 bis 30V schließt Hochvoltsysteme in Hybrid- und Elektrofahrzeugen aus.
✕Das Gerät wird vom Fahrzeug mit Strom versorgt und funktioniert nicht eigenständig; bei leerer Batterie ist eine externe Stromquelle erforderlich.

Anwendung und Funktionalität

Der PowerScan PS100 unterstützt die folgenden elektrischen Testarbeiten:

  • Spannungs- und Polaritätsprüfung: Zeigt sofort an, ob ein Stromkreis Plus, Minus oder offen ist, ohne Klemmen am Batteriepol wechseln zu müssen.
  • Durchgangsprüfung: Prüft die durchgehende Verbindung von Schaltern, Relais und Dioden über das eingebaute Massekabel.
  • Komponentenaktivierung: Schaltet elektrische Komponenten wie Kühlerlüfter und Relais durch Zuführung von Plus- oder Minusstrom der Batterie über den Messpunkt ein.
  • Anhängerbeleuchtung testen: Prüft die Funktion der Anhängerkupplung und Anhängerbeleuchtung über das lange Kabel ohne Demontage.
  • Schlechte Massekontakte aufspüren: Erkennt erhöhten Übergangswiderstand in Masseverbindungen ohne Spannungsabfallmessungen durchzuführen.
  • Kurzschluss lokalisieren: Findet Kurzschlüsse über die gesamte Fahrzeuglänge, ohne Sicherungen während der Suche zu opfern.
  • Strom-, Spannungs- und Widerstandsmessung: Liest Werte über den Messpunkt zur Diagnose von Leitungen, Stromversorgungen und Komponenten bis 200 kΩ ab.

Spezielle Funktionen und Möglichkeiten

Der PS100 bietet neben den Standard-Stromkreisprüfungen mehrere besondere Funktionen:

  • Integrierte Oszilloskopfunktion: Zeigt visuelle Signalmuster am Messpunkt zur Analyse von Wellenformen von Nockenwellen-, Kurbelwellen- und Injektorsensoren.
  • Akustische Menünavigation: Ermöglicht dem Benutzer, durch Menüs zu navigieren, ohne visuellen Kontakt zum Bildschirm zu haben, sobald die Toncodierung bekannt ist.
  • Arbeitsleuchte für dunkle Umgebungen: Beleuchtet den Messbereich durch die integrierte Taschenlampe an der Vorderseite des Geräts.
  • Rücksetzbarer Überlastungsschutz: Schützt das Gerät und Fahrzeugkomponenten bei Kurzschluss und kann über die Reset-Taste wiederhergestellt werden, ohne Sicherungen zu wechseln.

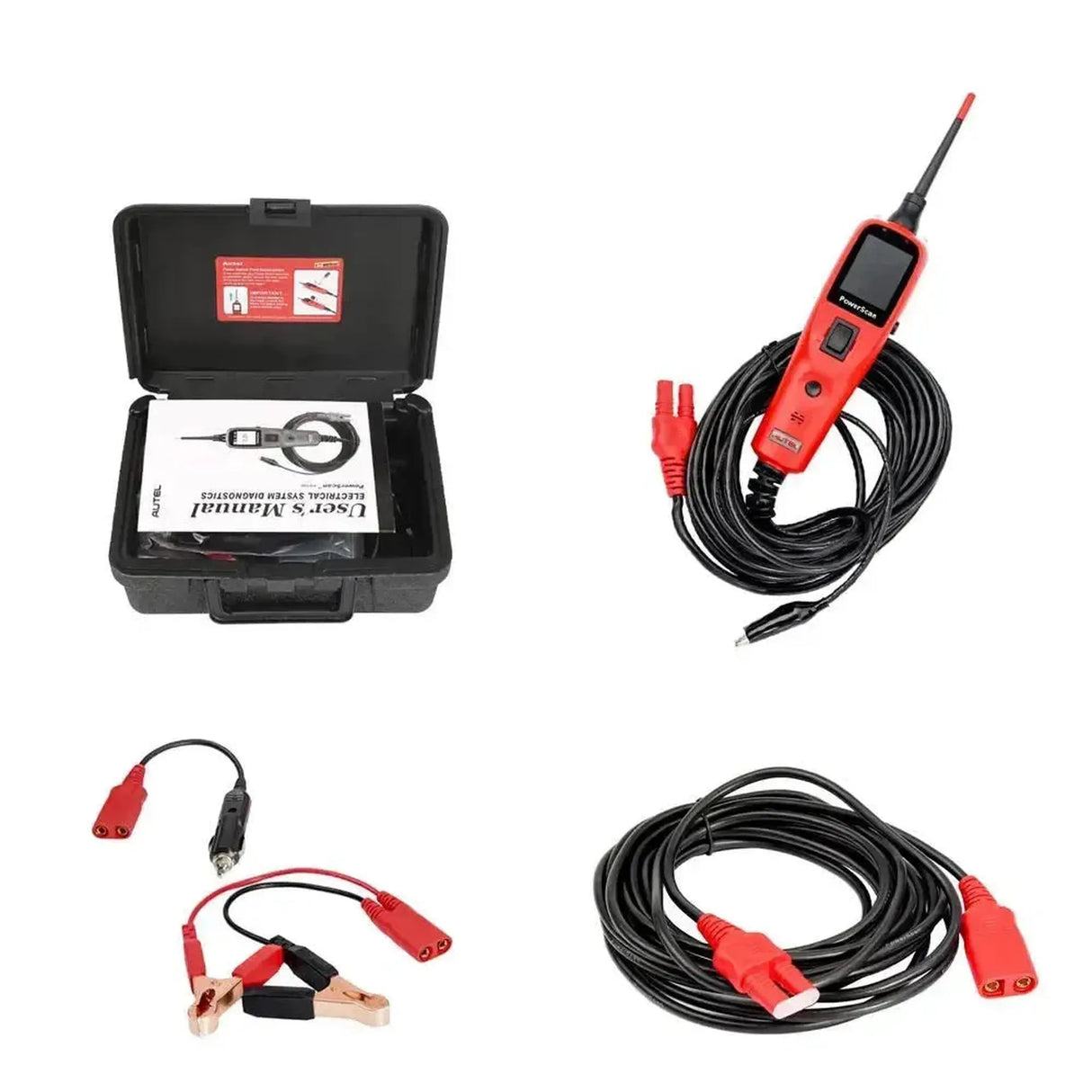

Lieferumfang

  • 1x Autel PowerScan PS100 Circuittester
  • 1x Robuster Blow-Molded-Koffer
  • 1x 20-Fuß-Verlängerungskabel
  • 1x Testpunkt mit Prüfspitze
  • 1x Batterieklemmsatz
  • 1x Zigarettenanzünder-Adapter
  • 1x Benutzerhandbuch
💡
Gut zu wissen: Schließen Sie beim Aktivieren von Hochlastverbrauchern wie Startrelais oder Kühlventilatoren immer zuerst das zusätzliche Massekabel direkt an einen sauberen Massepunkt an. Unzureichender Massekontakt führt dazu, dass der Überlastungsschutz vorzeitig auslöst und die Komponente nicht aktiviert wird.

Technische Spezifikationen

Allgemein

Die Marke, die den Tester herstellt.Marke
Autel
Um welche Art von Gerät es sich handelt. Ein Schaltkreistester prüft Strom und Masse, ein Kabelsucher ortet Leitungen und Kurzschlüsse.Art des Testers
Schaltkreistester
An welche Bordspannung Sie den Tester anschließen können. Für Lkw benötigen Sie 24 V oder mehr.Geeignet für Systemspannung
6 bis 30 V
Woher der Tester seinen Strom bezieht. Über Fahrzeugbatterie oder Stromkreis müssen Sie keine Batterien wechseln.Stromversorgung
Über Fahrzeugbatterie

Messen

Zwischen welchen Spannungen der Tester genau misst. Ein größerer Bereich ist bei schwereren Fahrzeugen nützlich.Messbereich Gleichspannung
0 bis 65 V
Der kleinste Schritt, den der Tester bei der Spannung anzeigt. Je kleiner, desto präziser die Messung.Messauflösung Spannung
0,1 V
Welche Widerstände der Tester messen kann, zum Beispiel von Sensoren oder Leitungen.Messbereich Widerstand
0 bis 200 kΩ
Ob der Tester ein Signal als Grafik darstellen kann. So erkennen Sie Störungen, die eine normale Messung übersieht.Oszilloskop
Ja

Testfunktionen

Der Tester kann Strom an Bauteile wie einen Motor oder eine Lampe liefern, um deren Funktion zu prüfen.Komponenten aktivieren
Ja
Der Tester hilft, die Stelle eines Kurzschlusses oder Kabelbruchs zu finden. Das spart viel Suchaufwand.Kurzschluss und Kabelbruch orten
Ja
Prüft, ob eine Leitung oder Verbindung Strom durchlässt.Durchgangsprüfung
Ja
Zeigt an, ob an einem Anschluss Plus oder Minus anliegt.Polarität prüfen
Ja
Geeignet zur Prüfung der Beleuchtung eines Anhängers oder Wohnwagens.Anhängerbeleuchtung testen
Ja

Display und Bedienung

Die Anzahl der Bildpunkte auf dem Display. Mehr Pixel ergeben ein schärferes Bild.Bildschirmauflösung
160 x 128 pixels
Der Tester gibt einen Piepton aus, sodass Sie nicht ständig auf das Display schauen müssen.Akustisches Signal
Ja
Eine eingebaute Leuchte, um an dunklen Stellen besser zu sehen.Arbeitsleuchte
Ja

Sicherheit

Gegen welche Fehler sich der Tester und das Fahrzeug schützen. Das verhindert Schäden bei falschem Anschluss.Schutzfunktionen
  • Überstrom
  • Kurzschluss

Abmessungen und Gewicht

Wie schwer der Tester ohne Verpackung ist.Gewicht
105 g
Bei welchen Temperaturen Sie den Tester verwenden können, zum Beispiel in einer kalten Werkstatt.Betriebstemperatur
0 bis 60 °C

Weitere Spezifikationen

Display
TFT-Farbdisplay, 160x128 dpi
Externe Stromversorgung
12,0 oder 24,0 V
DC-Spannungsbereich
0-65 V + 1 Ziffer
Frequenzbereich bei Tonwiedergabe
0 Hz bis 10 kHz
Kabellänge
20 ft erweiterbar
Abmessungen
4,96" x 1,83" x 1,38"
Nettogewicht / Bruttogewicht
0,105 kg / 0,726 kg
