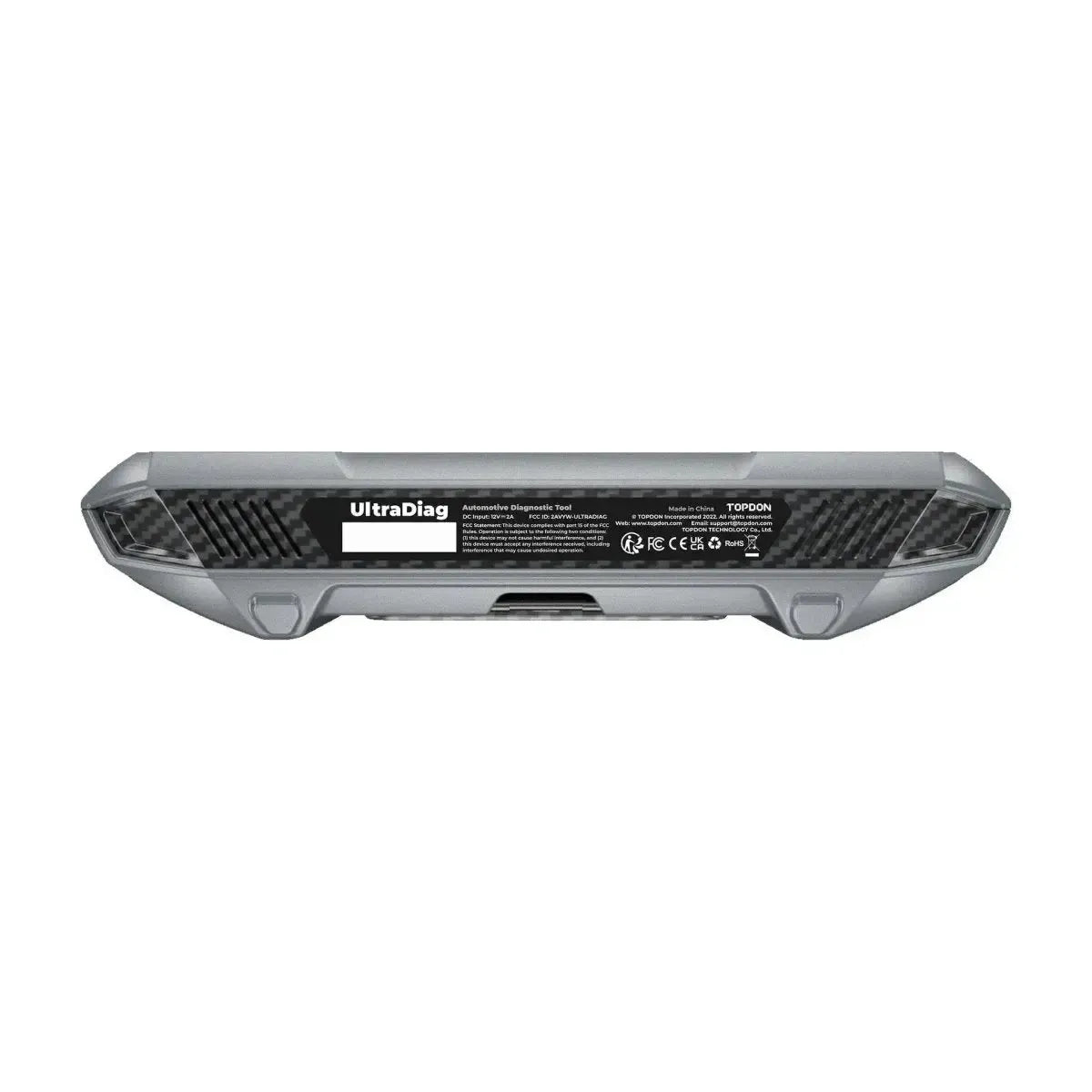

Topdon UltraDiag Auto Diagnosegerät

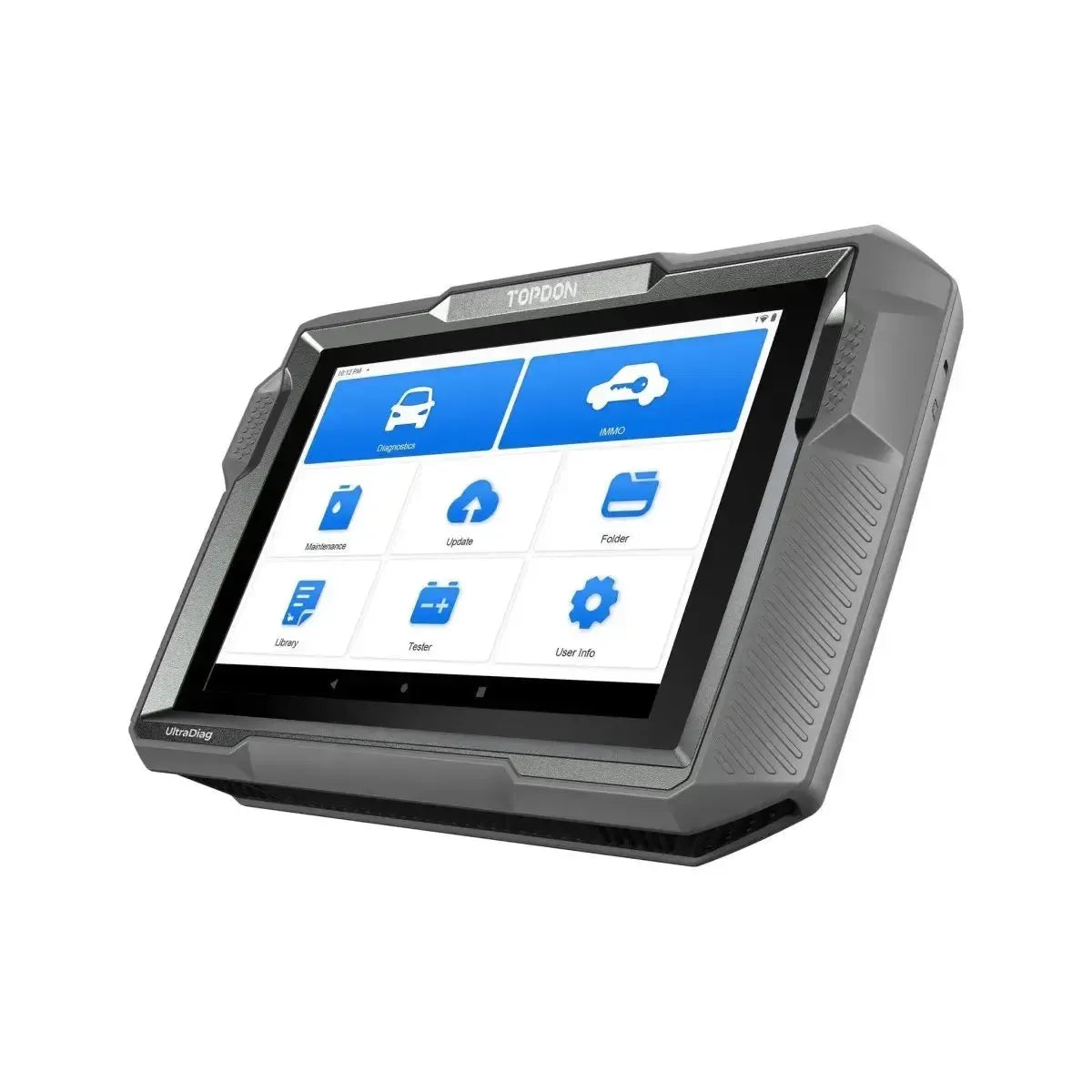

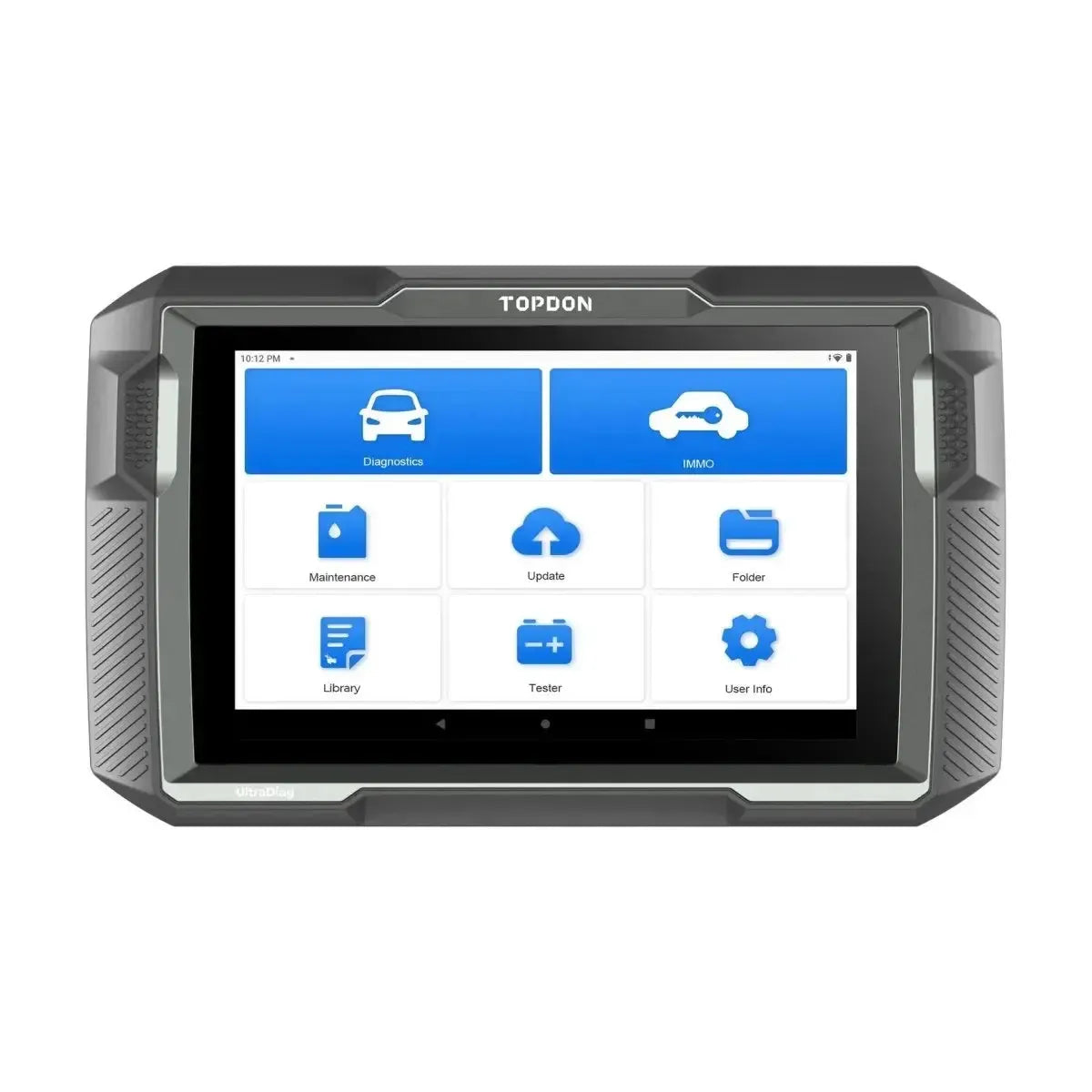

Der Topdon UltraDiag ist ein fortschrittliches, drahtloses 2-in-1 Diagnosegerät und Schlüsselprogrammierer, entwickelt als leistungsstarke und vielseitige Lösung für die moderne Werkstatt, den anspruchsvollen Techniker und Schlosser. Dieses System ist aufgebaut um ein robustes 8-Zoll-Touchscreen-Tablet das auf einem schnellen und stabilen Android 11 Betriebssystem läuft. Der UltraDiag kombiniert eine tiefgehende Diagnose aller Systeme, bidirektionale Steuerung und ein umfangreiches Paket an Servicefunktionen mit professionellen Schlüsselprogrammiermöglichkeiten. Dies macht es zu einem äußerst leistungsfähigen und multifunktionalen Werkzeug für eine sehr breite Fahrzeugabdeckung.

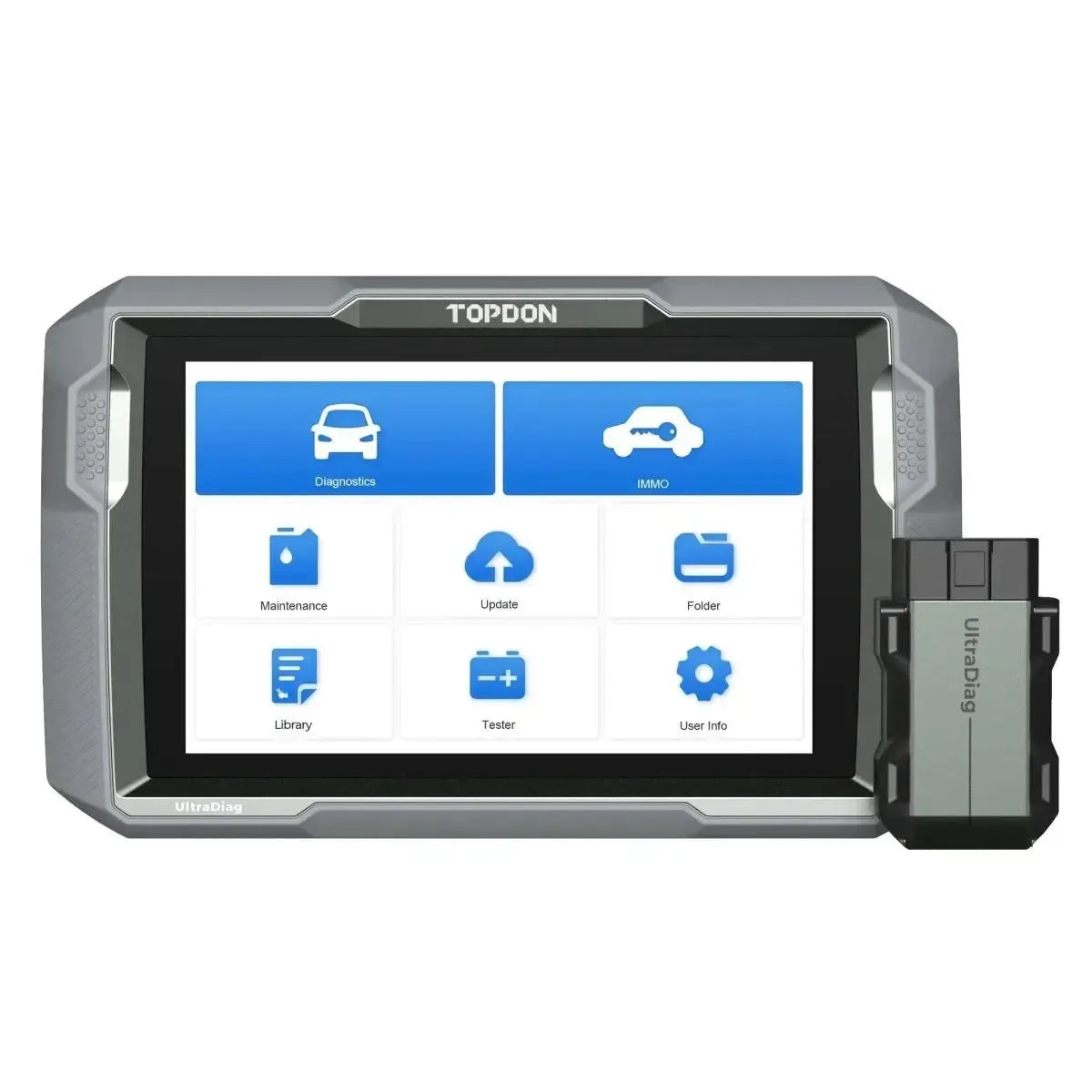

Technisch kommuniziert das Tablet drahtlos über Bluetooth mit dem VCI-Dongle, die praktisch magnetisch auf der Rückseite des Tablets aufbewahrt werden kann. Die Lizenz umfasst standardmäßig zwei Jahre kostenlose Software-Updates, ein signifikanter Vorteil, der dem Benutzer kontinuierlichen Zugang zu den neuesten Funktionen und einer wachsenden Fahrzeugabdeckung bietet. Nach diesem Zeitraum funktioniert das Gerät weiterhin vollständig mit der zuletzt installierten Softwareversion.

Diagnosefunktionen:

Der Topdon UltraDiag bietet umfassende Diagnosemöglichkeiten für mehr als 60 Fahrzeugmarken, mit vollständigem Systemzugang, Echtzeit-Datenüberwachung und Komponentensteuerung. Das Tool ist geeignet für den universellen Werkstatteinsatz und die tägliche Fehleranalyse.

• Vollständige Systemdiagnose: Bietet tiefgehenden Zugriff auf alle elektronischen Steuergeräte, wie Motor, Getriebe, ABS, Airbag (SRS), Body Control Module (BCM), Servolenkung, Komfortsysteme und mehr. Inklusive Fehlercodeauslesung, Löschen und Modulstatus.
• Aktive Tests (bidirektionale Steuerung): Sendet Befehle an Aktuatoren, Relais und Komponenten, wie das Ansteuern der Kraftstoffpumpe, das Testen der Klimaanlagenkupplung oder das Bedienen von Fenstern und Spiegeln, ohne physische Demontage.
• AutoVIN & AutoScan: Erkennt das Fahrzeug automatisch über die Fahrgestellnummer (VIN) und führt direkt einen vollständigen Scan aller vorhandenen Systeme durch. Damit starten Sie schneller und ohne manuelle Eingabe.
• Live-Datenstrom: Zeigt Echtzeit-Sensor- und Systemdaten mit Unterstützung für Anzeige von bis zu vier Datenströmen gleichzeitig in Diagrammform. Dies hilft bei der Analyse des Systemverhaltens während Probefahrten oder aktiven Tests.

Schlüsselprogrammierfunktionen:

Der UltraDiag bietet umfangreiche Schlüssel- und Wegfahrsperrenfunktionen (IMMO), die für Schlüsselservice, Ersatz oder Sicherheitsverwaltung unerlässlich sind. Diese Funktionen sind auf eine breite Palette von Fahrzeugmarken und -modellen anwendbar.

• PIN-Code auslesen: Liest den Wegfahrsperren-PIN-Code (Sicherheitscode) direkt über den OBD-Anschluss aus. Unterstützt für die meisten gängigen Fahrzeugmarken, ohne dass zusätzliche Software oder manuelle Anforderung nötig ist.
• Schlüssel anlernen (Add Key): Programmiert einen neuen Schlüssel oder eine Fernbedienung im Fahrzeugsystem, ohne die bestehenden Schlüssel zu überschreiben.
• Alle Schlüssel verloren (All Keys Lost): Unterstützt das Programmieren eines vollständig neuen Schlüssels, wenn keine funktionierenden Schlüssel mehr verfügbar sind. Ideal für Situationen, in denen alle Schlüssel verloren oder gestohlen wurden.
• Fernbedienung anlernen: Lernt eine neue Fernbedienung für die Zentralverriegelung an, einschließlich Unterstützung für Funktionen wie Fernöffnen/-schließen.
• Schlüssel löschen: Entfernt verlorene oder gestohlene Schlüssel aus dem Speicher des Fahrzeugs, um unbefugten Zugriff zu verhindern. Nur programmierte und aktive Schlüssel bleiben nutzbar.

Wartungs- und Servicefunktionen:

Der UltraDiag unterstützt 13 häufig verwendete Wartungs- und Servicefunktionen, mit denen Sie schnell und effizient Standardaufgaben nach Wartung oder Austausch von Fahrzeugteilen durchführen. Diese Funktionen machen das Diagnosegerät besonders geeignet für den täglichen Werkstatteinsatz.

• Ölservice-Reset (Service): Setzt das Wartungsintervall und die Serviceanzeige nach Öl- und Ölfilterwechsel zurück.
• Elektronische Parkbremse (EPB): Löst und initialisiert die elektronische Handbremse für sichere Bremswartung.
• Lenkwinkelsensor (SAS): Kalibrierung des Lenkwinkelsensors nach Achsvermessung oder Austausch von Lenkkomponenten.
• Dieselpartikelfilter (DPF): Startet erzwungene Regeneration und löscht Fehlercodes nach Wartung am Rußfilter.
• ABS-Pumpe entlüften (ABS): Entfernt Luft aus dem ABS-System nach Austausch von Bremskomponenten oder Bremsflüssigkeit.
• Batterie-Management-System (BMS): Registriert eine neue Batterie und setzt Batteriedaten im Ladesystem zurück.
• Airbag-Reset (SRS): Löscht Fehlercodes im Airbagsystem und setzt den SRS-Status nach Reparatur zurück.
• TPMS-Reset: Anlernen der Reifendrucksensoren oder Zurücksetzen des Warnsystems (sofern unterstützt).
• Drosselklappen-Gehäuse anlernen (ETC): Kalibrierung der Drosselklappenstellung nach Reinigung oder Austausch des Drosselklappengehäuses.
• Injektor-Codierung: Programmiert neue Injektor-IDs in das Steuergerät für korrekte Kraftstoffeinspritzung.
• Getriebeanpassung: Setzt Lernwerte von Automatikgetrieben zurück für besseres Schaltverhalten.
• Kurbelwellensensor anlernen: Neukalibrierung des Kurbelwellensensors nach Austausch oder Motoranpassung.
• Start/Stopp-System anpassen: Aktiviert oder deaktiviert die automatische Start/Stopp-Funktion, sofern vom Fahrzeug unterstützt.

Cloud- und Berichts-Funktionen:

Der ArtiDiag Pro unterstützt umfangreiche Berichts- und Datenfunktionen, mit denen Techniker Diagnosen schneller erfassen, teilen und gezielt lösen können.

• Diagnostische Berichte: Erstellt klare und übersichtliche Pre-Scan- und Post-Scan-Berichte, einschließlich Fehlercodes, Systemstatus und Modulinformationen. Berichte sind geeignet für Werkstattarchivierung oder Kundenkommunikation.
• Einfaches Teilen und Drucken: Berichte können direkt vom Tablet per E-Mail geteilt oder drahtlos über Wi-Fi gedruckt werden, ohne Zwischenschaltung eines PCs.
• Reparatur-Datenbank: Enthält eine integrierte technische Wissensdatenbank mit Erklärungen zu OBD2-Fehlercodes, Service Bulletins und einem DLC-Standortführer (Diagnosestecker-Standort) für schnellen Zugriff auf Fahrzeuginformationen während der Arbeit.

Zusätzliche Funktionen und spezielle Möglichkeiten:

Der ArtiDiag Pro ist mit intelligenten Funktionen ausgestattet, die die Benutzerfreundlichkeit erhöhen und das System für den professionellen Einsatz in verschiedenen Arbeitsumgebungen geeignet machen.

• FCA AutoAuth-Zugang: Bietet autorisierten Zugang zum Secure Gateway (SGW) moderner Fahrzeuge von Fiat, Chrysler, Alfa Romeo und Jeep. Dadurch können vollständige Diagnose- und Servicefunktionen ohne physischen Bypass durchgeführt werden. Erfordert ein aktives AutoAuth-Konto.

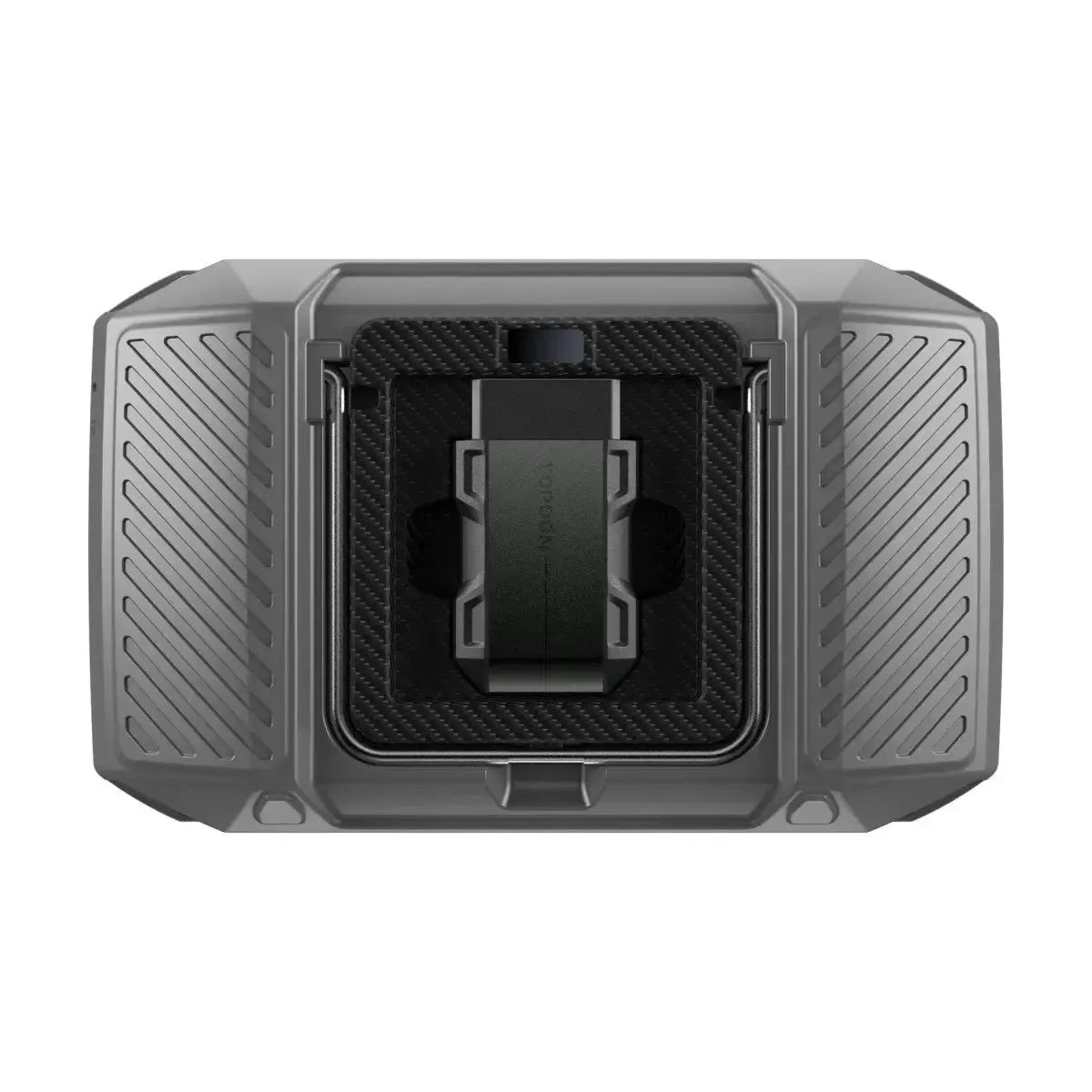

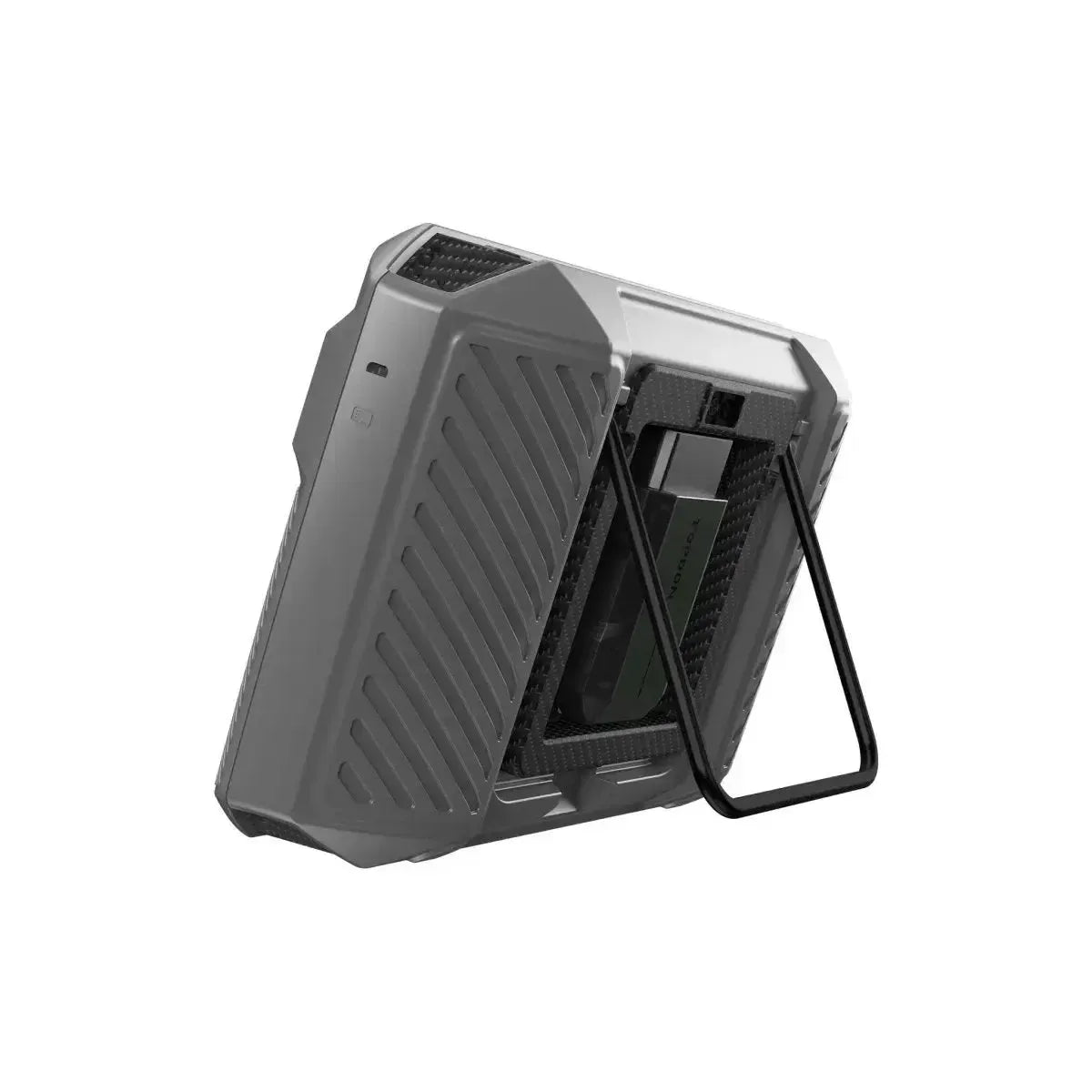

• Magnetische VCI: Der Bluetooth VCI-Dongle ist mit einer Magnetbefestigung ausgestattet und kann einfach an der Rückseite des Tablets befestigt werden. Dies verhindert Verlust und hält den Arbeitsplatz übersichtlich.

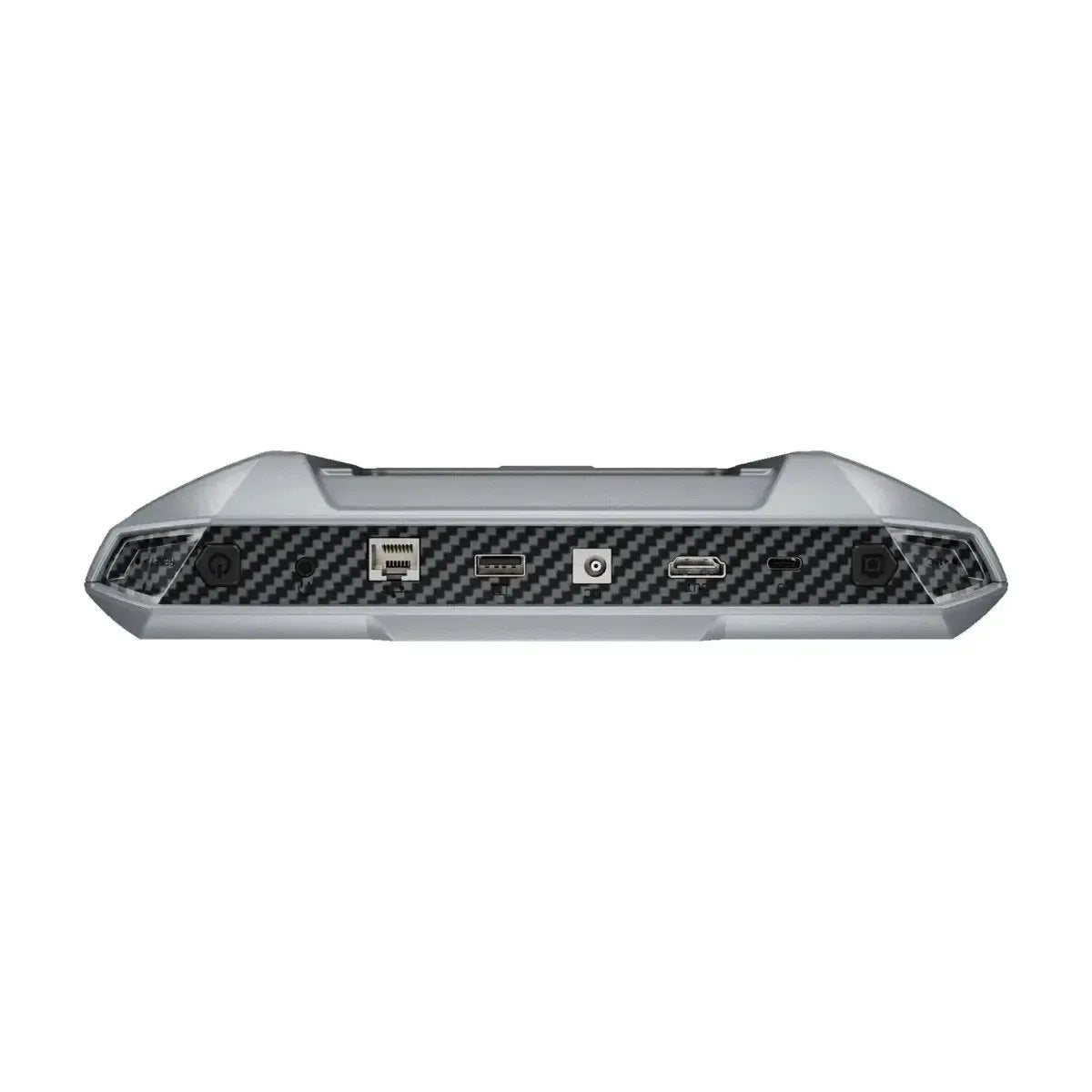

• HDMI-Ausgang: Dank des integrierten HDMI-Anschlusses kann der Bildschirm des Tablets auf einen externen Monitor gespiegelt werden. Ideal für den Einsatz bei Schulungen, Demonstrationen oder zum Teilen von Live-Diagnoseergebnissen mit Kollegen oder Kunden.

Optionale Erweiterungen und Module:

Der ArtiDiag Pro kann mit zusätzlicher Hardware erweitert werden, um weitere Fahrzeuganalysen durchzuführen, einschließlich fortschrittlicher Batteriediagnose.

• Batterie-Analyse (BTMobile ProS): Unterstützt die Kopplung mit dem Topdon BTMobile ProS, einem professionellen Batterietester zur Messung von Spannungsniveaus, Innenwiderstand, Startkapazität (CCA) und zur Durchführung einer vollständigen Bewertung des Start- und Ladesystems. Die Kommunikation erfolgt drahtlos über Bluetooth.

Unterstützte Automarken:

• Europäische Marken: Abarth, Alfa Romeo, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, DS, Fiat, FordEU, Jaguar, Lamborghini, Lancia, Land Rover, MAN LD, Maybach, Mercedes-Benz, MINI, Opel, Peugeot, Porsche, Renault, Rolls-Royce, RSM, Saab, Seat, Skoda, Smart, Sprinter, Vauxhall, Volkswagen, Volkswagen CV, Volvo
• Asiatische Marken: Acura, Daewoo, GTR, Holden, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mazda, Mitsubishi, Nissan, Scion, SsangYong, Subaru, Suzuki, Toyota
• Amerikanische Marken: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, GM, GMC, Jeep, Lincoln
• Chinesische Marken: BYD, Denza, Hafei

Lieferumfang:

• Topdon UltraDiag Diagnosegerät
• Topdon UltraDiag VCI Schnittstelle
• Topdon 16 Pins OBD2 Verlängerungskabel
• USB-A - USB-C Adapterkabel
• Netzadapter
• Handbuch
• Aufbewahrungskoffer

Lizenzinformationen:

• Inklusive 2 Jahre Updates: Beim Kauf ist eine Update-Lizenz für 24 Monate enthalten.

Nach dem ersten Jahr kann die Lizenz gegen eine jährliche Gebühr verlängert werden. Das Gerät bleibt für bereits unterstützte Modelle vollständig funktionsfähig, auch ohne Verlängerung der Lizenz. Neue Software-Updates können jedoch nicht mehr installiert werden, und einige Online-Funktionen können eingeschränkt oder nicht mehr unterstützt sein.
