Topdon TopScan Moto | Diagnosegerät | Motorrad

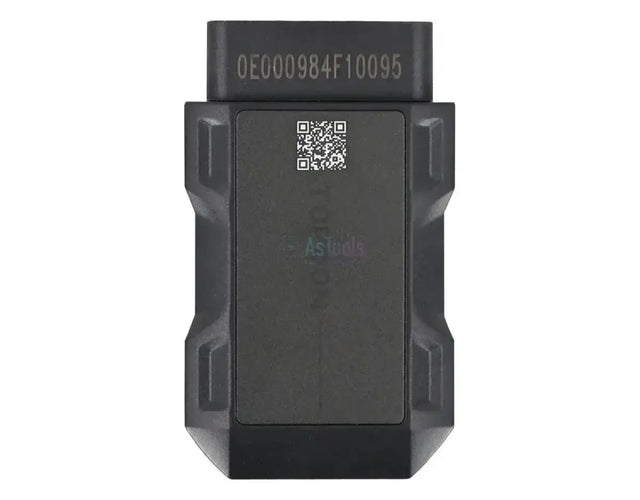

Der Topdon TopScan Moto ist ein Fehlercodeleser in Form eines VCI-Dongles, der zur Diagnose und Wartung von Motorrädern entwickelt wurde. Die VCI-Schnittstelle verbindet sich über Bluetooth 5.0 mit einem iOS- oder Android-Smartphone, auf dem die entsprechende App die Bedienoberfläche für alle Funktionen bereitstellt. Das System unterstützt vollständige Systemdiagnose, das Lesen und Löschen von Fehlercodes, die Anzeige von Live-Daten und mehr als 13 Servicefunktionen. Die Lizenz umfasst 1 Jahr kostenlose Updates.

Dieser Fehlercodeleser bietet zusätzliche Funktionen wie Aktuatortests, um Komponenten direkt anzusteuern und zu überprüfen. Die Software bietet auch Zugang zu Technical Service Bulletins (TSB), die technische Informationen und Reparaturanleitungen des Herstellers enthalten. Benutzer können nach jeder Diagnose detaillierte Berichte erstellen, speichern und freigeben. Die kompakte Bauform des Dongles macht ihn zu einer tragbaren Lösung für Diagnoseeinsätze.

Diagnosefunktionen:

Der Topdon TopScan Moto führt eine vollständige Systemdiagnose aller vorhandenen elektronischen Steuergeräte des Motorrads durch.

• Fehlercodes lesen und löschen: Liest und löscht Fehlercodes (DTCs) aus allen verfügbaren Systemen, einschließlich Motor, ABS und Instrumentenpaneel. Fehlercode-Definitionen werden direkt angezeigt.
• Live-Daten: Zeigt Echtzeitdaten von Sensoren und Komponenten in verschiedenen Anzeigeformaten wie Grafiken und Text an. Dies ermöglicht es, die Leistung von Systemen zu überwachen und zu analysieren.
• Aktuatortests: Steuert einzelne Komponenten und Aktuatoren direkt an, um die Funktionalität ohne Ausbau des Teils zu testen. Damit können beispielsweise Einspritzdüsen, Lüfter oder Ventile aktiviert werden.
• ECU-Informationen auslesen: Liest Details des Steuergeräts aus, wie Softwareversion, Teilenummer und andere Spezifikationen.

Service- und Wartungsfunktionen:

Der Topdon TopScan Moto unterstützt mehr als 13 Servicefunktionen für Reparatur und Wartung an Motorrädern. Die verfügbaren Funktionen können je nach Hersteller und Modell unterschiedlich sein.

Motor und Antriebsstrang:

• Wartungsintervall zurücksetzen: Setzt die Serviceleuchte und das Wartungsintervall nach der Durchführung einer Wartung zurück.
• Drosselklappenhaus anlernen: Initialisiert die Drosselklappenaktuatoren, damit das Steuergerät die Drosselklappenstellungen nach Austausch oder Reinigung neu anlernen kann.
• Leerlaufdrehzahl anpassen: Ermöglicht es, die Leerlaufdrehzahl des Motors für einen stabilen Lauf einzustellen.
• CO-Einstellung: Passt den Kohlendioxid-Ausstoßwert an, um den Emissionsnormen zu entsprechen oder optimale Leistung zu erreichen.
• Luft-Kraftstoff-Verhältnis einstellen (A/F): Stellt das Luft-Kraftstoff-Verhältnis für effiziente Verbrennung und Motorleistung ein.
• ECU zurücksetzen: Stellt das Motorsteuergerät auf die Standard-Werksvorgaben zurück, was nach Reparaturen nützlich sein kann.

Bremsen und Sicherheitssysteme:

• ABS-Entlüftung: Führt das automatische Entlüftungsverfahren für das Antiblockiersystem durch, um Luft aus dem Bremsystem zu entfernen und die Bremsleistung wiederherzustellen.
• Reifendruckkontrollsystem zurücksetzen (TPMS): Setzt das TPMS zurück und lernt Sensoren nach dem Austausch eines Sensors oder Reifens neu an.

Elektronik und Instrumente:

• Schlüsselprogrammierung (IMMO): Bietet Funktionen zum Anlernen neuer Schlüssel und zur Verwaltung des Startsperrgeräts. Die genaue Funktionalität unterscheidet sich je nach Hersteller.
• Kilometerstand auslesen: Liest den gespeicherten Kilometerstand aus dem Steuergerät aus, um den Wert auf dem Instrumentenpaneel zu überprüfen.

Spezialfunktionen und Möglichkeiten:

Der TopScan Moto bietet Zugang zu zusätzlichen technischen Informationen und Berichterstattungsfunktionen.

Cloud- und Berichtsfunktionen:

• Diagnoseberichte: Erstellt detaillierte Berichte der durchgeführten Diagnosen, die als PDF gespeichert und freigegeben werden können.

Dokumentation und Schaltpläne:

• DLC-Position: Zeigt die genaue Position der Diagnosebuchse (DLC) am Motorrad an.
• DLC-Abfrage: Bietet Informationen über den spezifischen Diagnosestecker und die erforderlichen Kabel für das ausgewählte Fahrzeug.
• Technical Service Bulletin (TSB): Bietet Zugang zu vom Hersteller herausgegebenen technischen Servicemitteilungen, einschließlich Informationen zu häufigen Problemen und Reparaturverfahren.

Unterstützte Fahrzeughersteller:

Der Topdon TopScan Moto ist ein Fehlercodeleser für Motorräder, der mit einer Reihe bekannter Hersteller kompatibel ist.

• Europäisch: BMW, Ducati
• Asiatisch: Honda, Kawasaki, Suzuki, Yamaha
• Amerikanisch: Harley-Davidson

Optionale Ergänzungen und Erweiterungen:

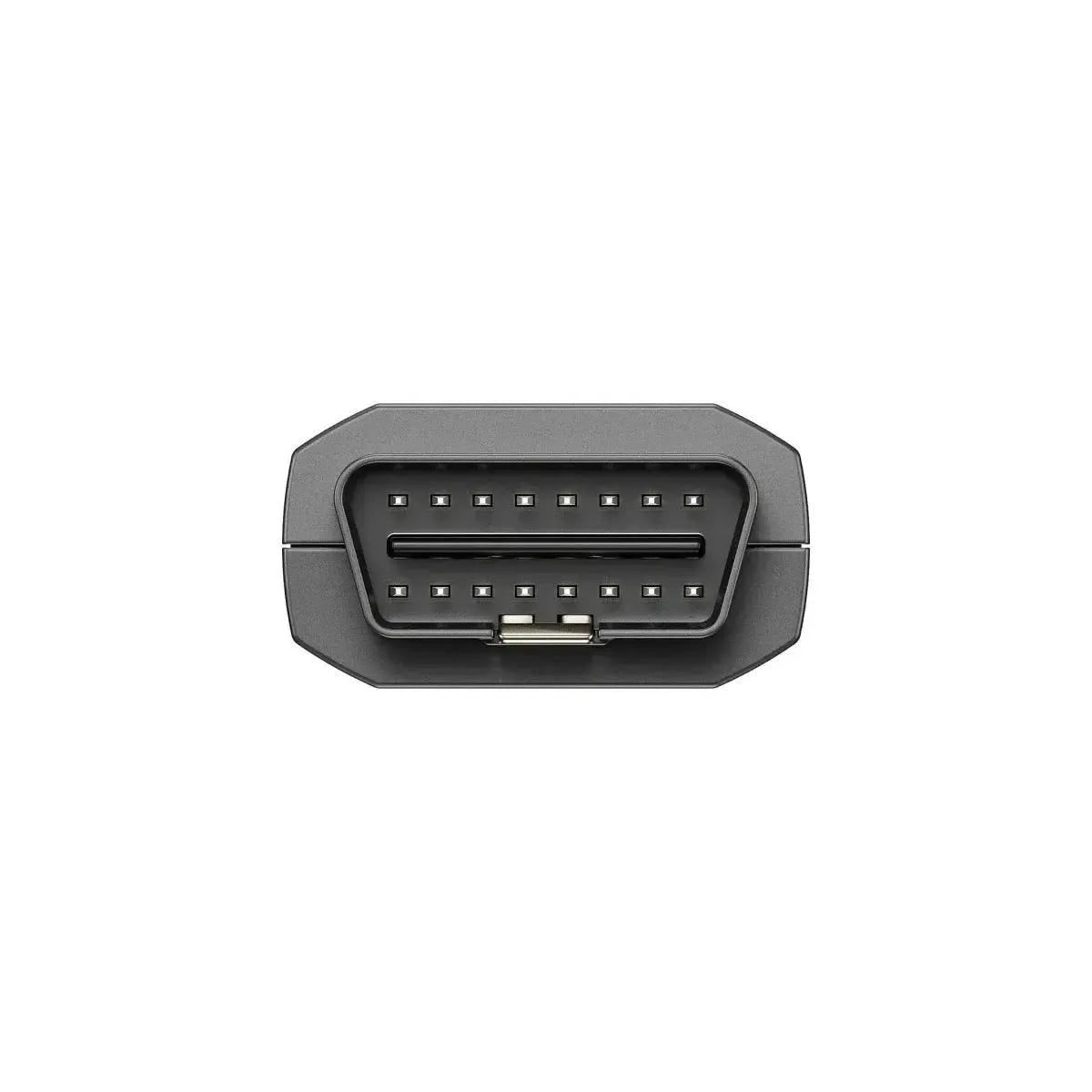

Das Gerät verfügt über einen 16-poligen OBD2-Stecker, während die meisten Motorräder eine herstellereigene Diagnosebuchse haben. Ein Adapterkabel ist daher in den meisten Fällen erforderlich. Darüber hinaus lässt sich die Softwarelizenz nach dem ersten Jahr verlängern.

Hardware-Module und Zubehör:

• 3-in-1-Kabelset: Adapterkabelset mit BMW 10-polig, Harley-Davidson 4-polig und 6-polig über ein Y-Kabel, Ducati 4-polig, ein 6-poliges OBD-Kabel und ein 3-poliges Kabel mit 12-V-Batterieklemmen für Motorräder ohne Spannung auf der Diagnosebuchse. Inklusive Ersatzsicherung. Kabelset anzeigen.

Softwaremodule und Lizenzen:

• Update-Lizenz: Verlängert die Softwarelizenz um 12 Monate, registriert auf der Seriennummer des Geräts. Update-Lizenz anzeigen.

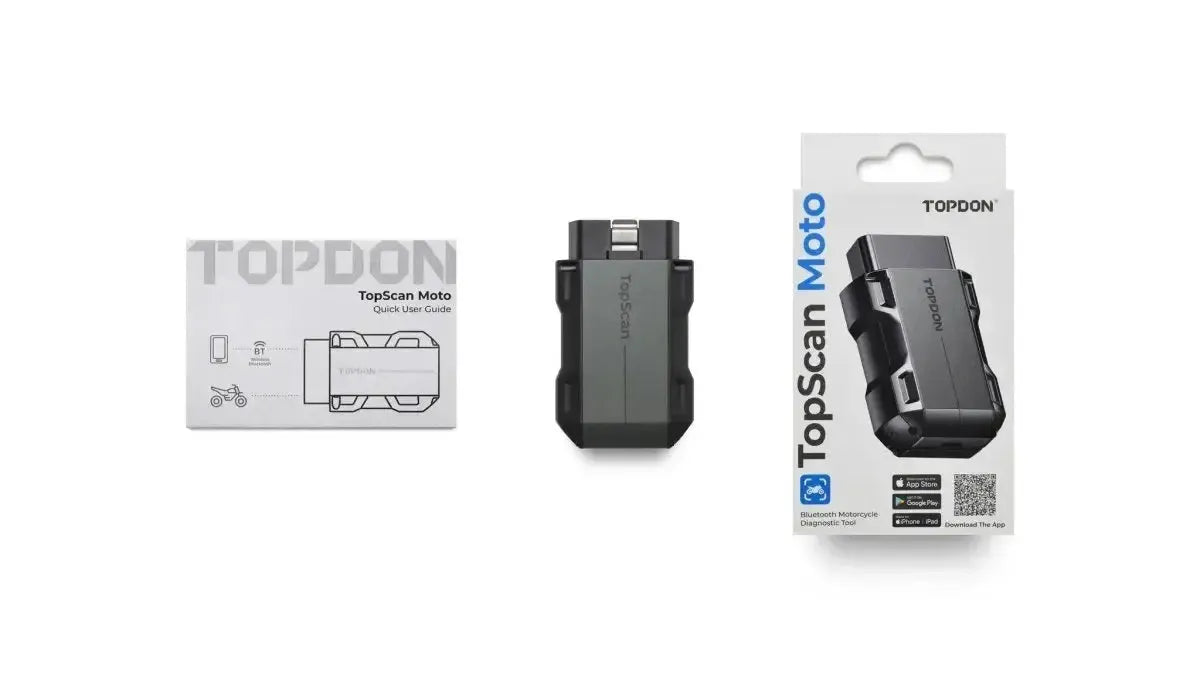

Lieferumfang:

• 1x Topdon TopScan Moto VCI
• 1x Bedienungsanleitung

Lizenzinformationen:

• Inklusive 1 Jahr Updates: Mit dem Kauf ist eine Update-Lizenz für 12 Monate enthalten.

Nach Ablauf der Lizenzfrist funktioniert das Gerät auf Basis der zuletzt installierten Softwareversion weiter. Der Zugriff auf neue Software-Updates und Online-Funktionen erfordert eine neue Lizenz.

Technische Spezifikationen:
