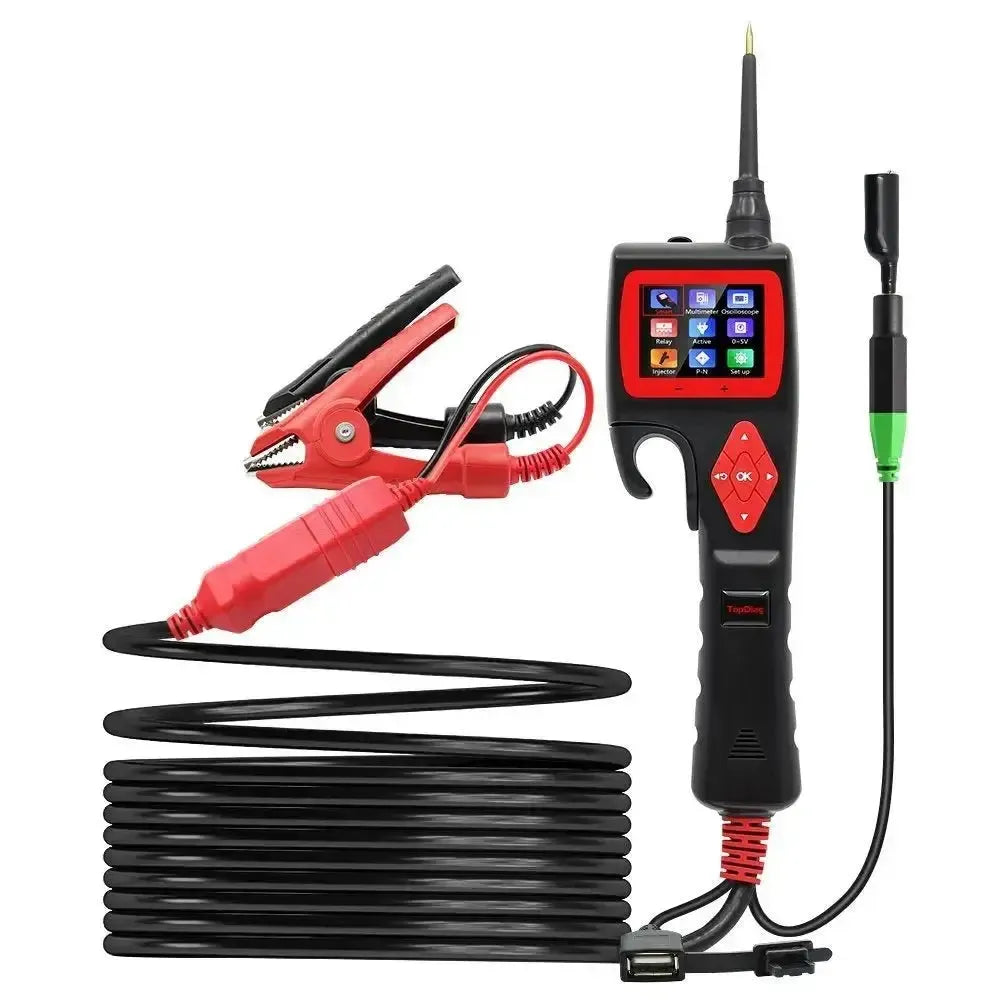

Der TopDiag P200 ist ein Schaltkreistester mit Multimeter und Oszilloskop für 12 V- und 24 V-Fahrzeuge. Er wird über die Fahrzeugbatterie versorgt und arbeitet im Bereich von 9 bis 30 V. Er misst Spannung ab 0,1 V, Widerstand von 1 Ω bis 200 kΩ und Stromstärke bis 18 A und zeigt Signale im Oszilloskopmodus als Kurve an.
Im Smart-Modus erkennt er selbstständig, ob Spannung oder Widerstand anliegt. Es gibt separate Tests für Relais, Injektoren, Dioden und Polarität, und Sie können Bauteile bis 18 A aktivieren. Eine einstellbare 0–5 V-Versorgung simuliert Sensorsignale. Ein einstellbarer Stromunterbrecher und eine 25-A-Sicherung schützen Tester und Fahrzeug. Alles befindet sich in einem Aufbewahrungskoffer.
PLUSPUNKTE
ZU BEACHTEN
Anwendungen und Funktionen
Der P200 ist für Monteure und Kfz-Elektriker bestimmt, die neben der Verkabelung auch Sensoren, Aktoren, Relais und Injektoren prüfen möchten.
Messen

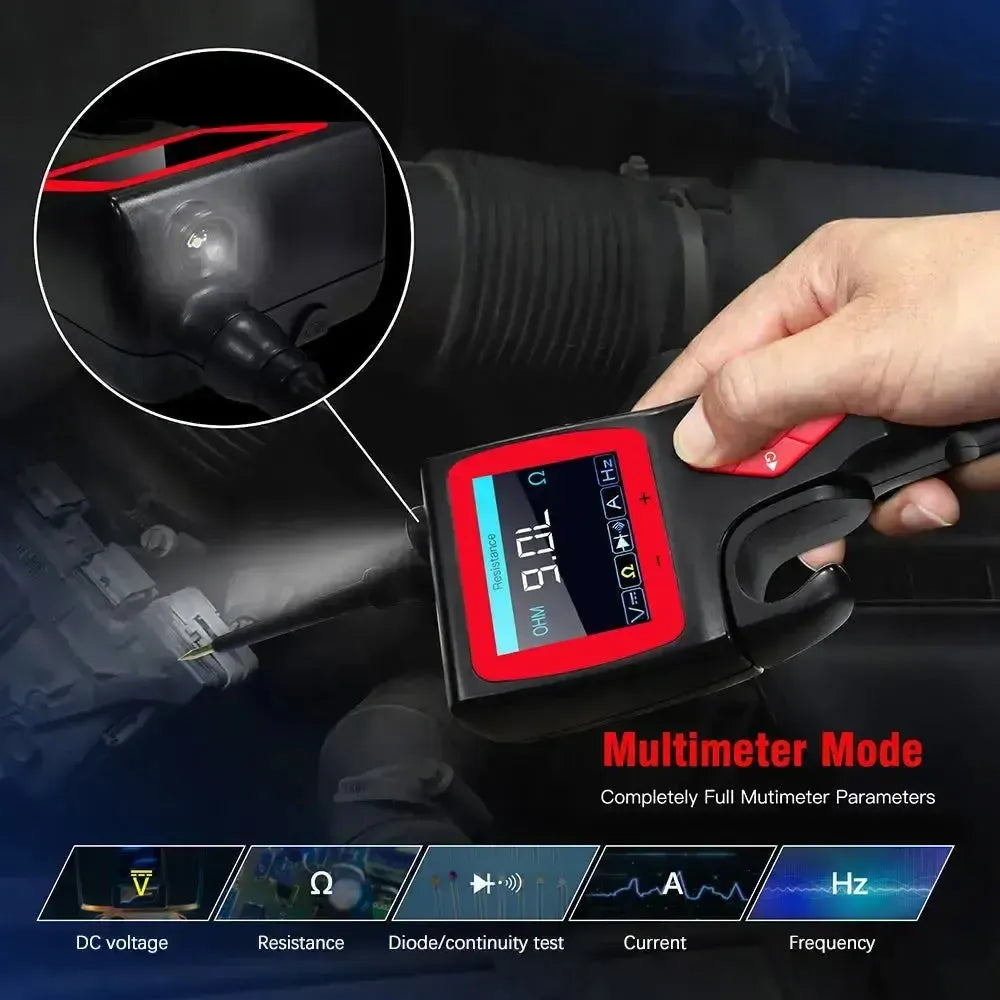

- Multimeter: Spannung, Widerstand, Diode, Durchgang, Strom und Frequenz.
- Oszilloskop: Signale als Kurve auf dem Display.
- Smart-Modus: Erkennt selbstständig Spannung oder Widerstand.
- Polarität: Test auf Plus- und Minuspolarität.
Testen und Aktivieren
- Relaistest: Mit dem mitgelieferten Relaistestkabel.
- Injektortest: Injektoren ansteuern und prüfen.
- Bauteile aktivieren: Von Hand oder im Fahrzeug, bis 18 A.
- 0–5 V-Versorgung: Sensorsignal simulieren.
So verwenden Sie das Gerät
- Anschließen: Schließen Sie den Tester an die Fahrzeugbatterie an.

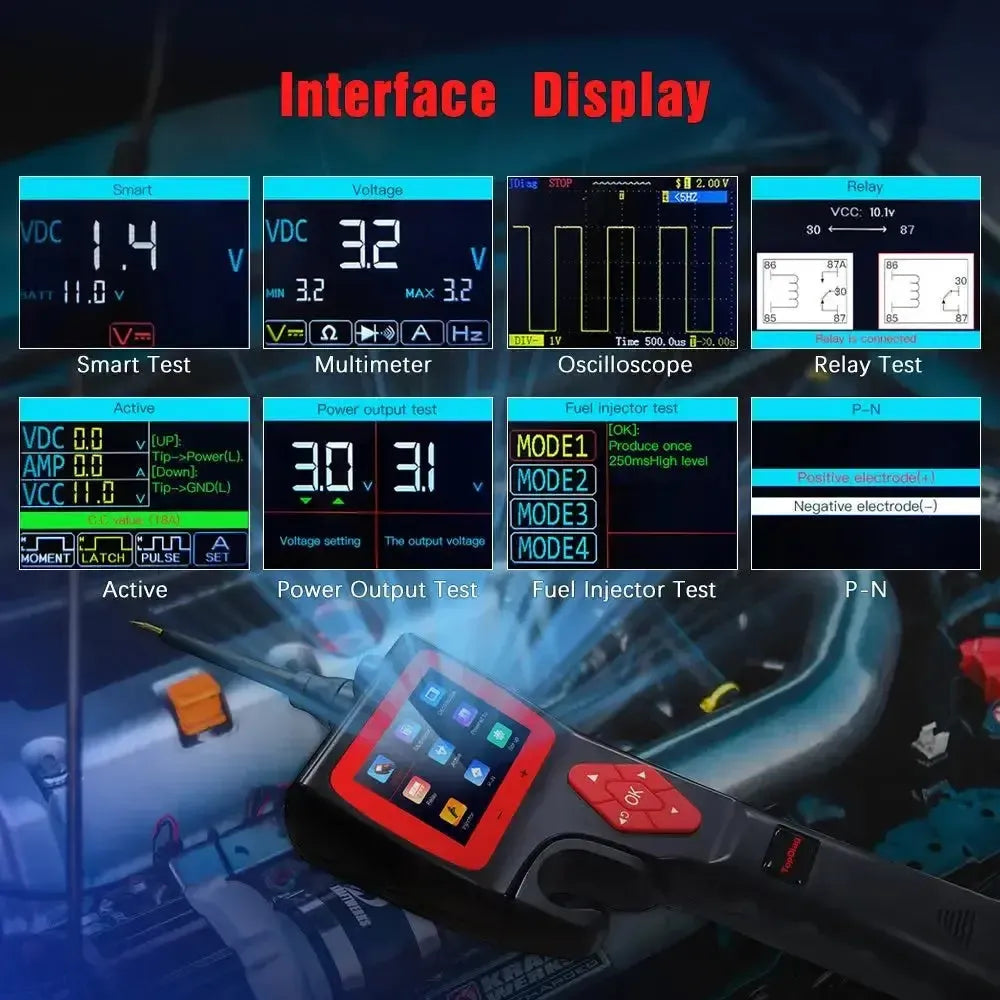

- Modus wählen: Smart, Multimeter, Oszilloskop, Relais oder Injektor.
- Messen: Berühren Sie den Messpunkt und lesen Sie das Display ab.
- Aktivieren: Legen Sie Plus oder Masse an eine Komponente, um sie zu testen.
- Aktualisieren: Aktualisieren Sie die Software online.
Besondere Funktionen und Möglichkeiten

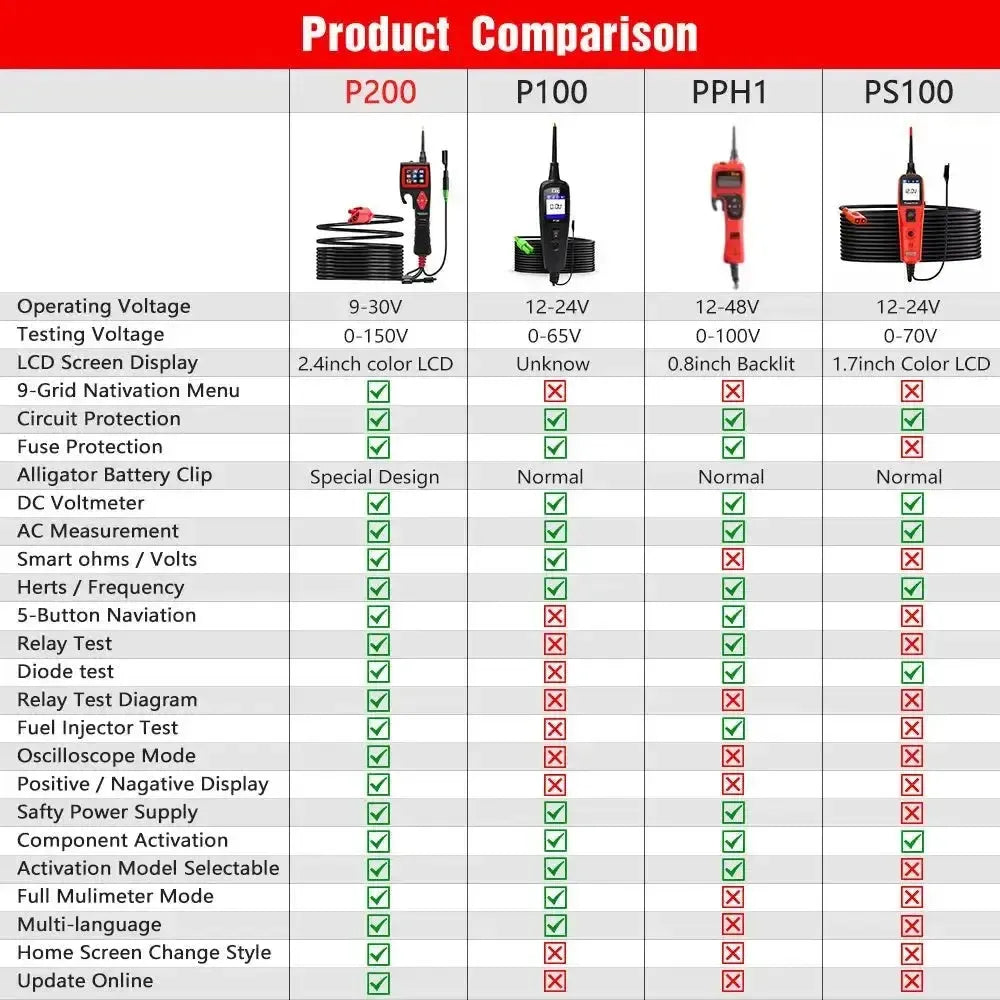

Was den P200 von einem gewöhnlichen Power Probe unterscheidet:
- Farbdisplay: TFT, 320 × 240, Hintergrund einstellbar.
- Einstellbarer Schutz: Die Überlastgrenze des Stromunterbrechers selbst wählen.
- Online-Updates: Neue Funktionen per Update.
- Mehrsprachig: Menü in mehreren Sprachen.

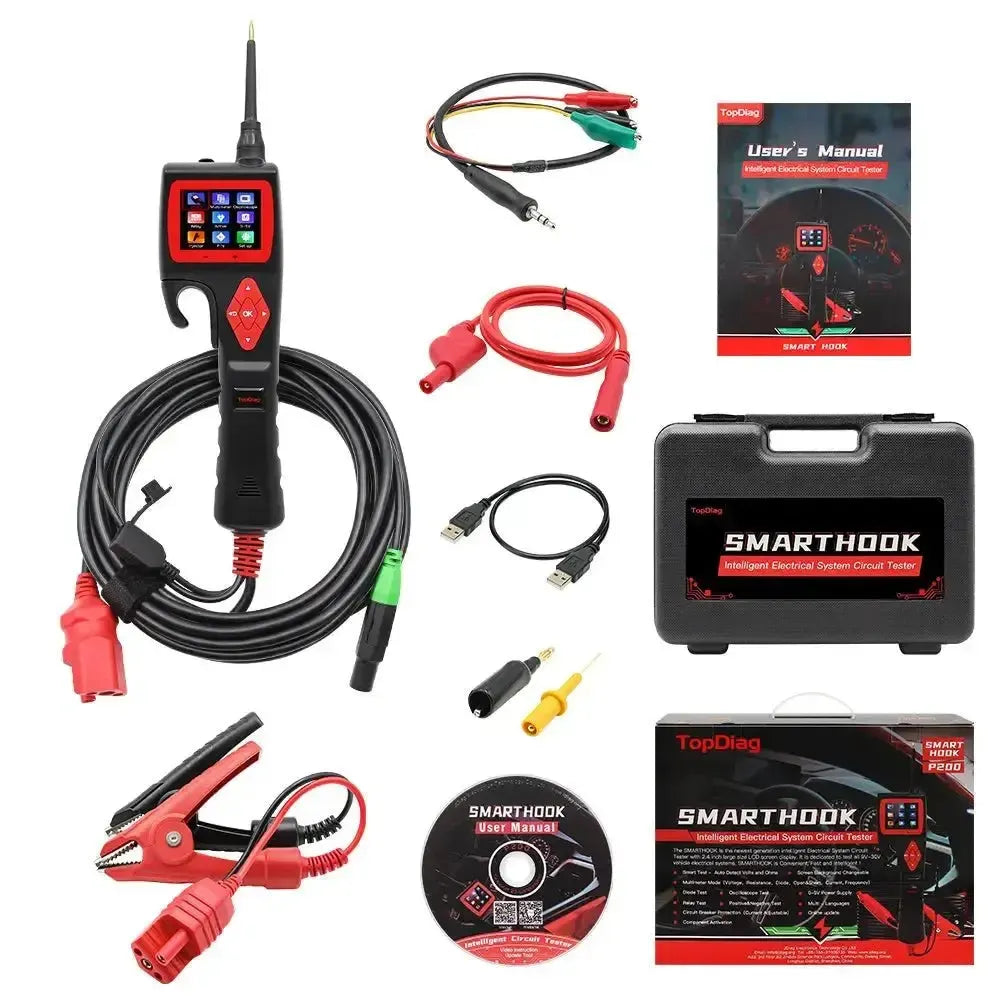

Lieferumfang
- 1x TopDiag P200
- 1x Kupfer-Messpunkt
- 1x Verbindungskabel
- 1x Batterieklemmen, rot und schwarz
- 1x Relaistestkabel
- 1x Messpunktadapter
- 1x Sicherung 25 A
- 1x Aufbewahrungskoffer
- 1x Benutzerhandbuch
Technische Spezifikationen
Allgemein
- Die Marke, die den Tester herstellt.Marke
- TopDiag
- Um welche Art von Gerät es sich handelt. Ein Schaltkreistester prüft Strom und Masse, ein Kabelsucher ortet Leitungen und Kurzschlüsse.Art des Testers
- Schaltkreistester
- An welche Bordspannung Sie den Tester anschließen können. Für Lkw benötigen Sie 24 V oder mehr.Geeignet für Systemspannung
- 9 bis 30 V
- Woher der Tester seinen Strom bezieht. Über Fahrzeugbatterie oder Stromkreis müssen Sie keine Batterien wechseln.Stromversorgung
- Über Fahrzeugbatterie
Messen
- Zwischen welchen Spannungen der Tester genau misst. Ein größerer Bereich ist bei schwereren Fahrzeugen nützlich.Messbereich Gleichspannung
- 0,1 bis 100 V
- Welche Widerstände der Tester messen kann, zum Beispiel von Sensoren oder Leitungen.Messbereich Widerstand
- 0 bis 200 kΩ
- Ob der Tester ein Signal als Grafik darstellen kann. So erkennen Sie Störungen, die eine normale Messung übersieht.Oszilloskop
- Ja
Testfunktionen
- Der Tester kann Strom an Bauteile wie einen Motor oder eine Lampe liefern, um deren Funktion zu prüfen.Komponenten aktivieren
- Ja
- Der Tester hilft, die Stelle eines Kurzschlusses oder Kabelbruchs zu finden. Das spart viel Suchaufwand.Kurzschluss und Kabelbruch orten
- Ja
- Der Tester erkennt selbstständig, ob an einem Punkt Plus, Masse oder nichts anliegt. Praktisch für schnelles Arbeiten.Automatischer Test
- Ja
- Prüft, ob eine Leitung oder Verbindung Strom durchlässt.Durchgangsprüfung
- Ja
- Zeigt an, ob an einem Anschluss Plus oder Minus anliegt.Polarität prüfen
- Ja
- Prüft, ob eine Diode Strom nur in eine Richtung durchlässt.Diodentest
- Ja
- Der Tester kann Einspritzdüsen mit Pulsen ansteuern, um deren Funktion zu prüfen.Injektortest
- Ja
- Prüft, ob ein Relais korrekt schaltet.Relaistest
- Ja
- Der Tester kann auch den Zustand der Batterie prüfen.Batterietest
- Ja
Display und Bedienung
- Die Anzahl der Bildpunkte auf dem Display. Mehr Pixel ergeben ein schärferes Bild.Bildschirmauflösung
- 320 x 240 pixels
- Der Tester gibt einen Piepton aus, sodass Sie nicht ständig auf das Display schauen müssen.Akustisches Signal
- Ja
Sicherheit
- Gegen welche Fehler sich der Tester und das Fahrzeug schützen. Das verhindert Schäden bei falschem Anschluss.Schutzfunktionen
- Überstrom
- Kurzschluss
Abmessungen und Gewicht
- Bei welchen Temperaturen Sie den Tester verwenden können, zum Beispiel in einer kalten Werkstatt.Betriebstemperatur
- 0 bis 60 °C
- Bei welchen Temperaturen Sie den Tester sicher aufbewahren können.Lagertemperatur
- -40 bis 70 °C
Weitere Spezifikationen
- Typ
- Stromkreistester mit Multimeter und Oszilloskop
- Betriebsspannung
- 9 bis 30 V, betrieben über 12-V- oder 24-V-Akku
- Widerstand
- 1 Ω bis 200 kΩ
- Strom
- 0 bis 18 A, Dauerstrom 18 A
- Spezielle Tests
- Relais, Injektor, Diode, Polarität
- Stromversorgung aus
- 0 bis 5 V einstellbar
- Absicherung
- Einstellbarer Stromunterbrecher, Sicherung 25 A
- Display
- TFT-Farbdisplay, 320 × 240
- Gewicht
- Ca. 1,8 kg inklusive Koffer
