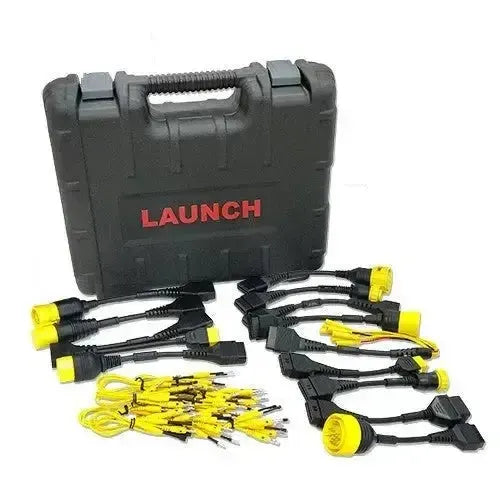

Das Launch CV Non-standard Adapter Set ist ein Erweiterungsset mit nicht standardmäßigen Steckverbindern für die Diagnose an Nutzfahrzeugen. Das Set enthält Adapter für Marken wie IVECO, MAN, Isuzu, Volvo, Caterpillar, Mercedes-Benz und Renault sowie generische OBD-6, OBD-16 und Typ II OBD-9 Anschlüsse. Die Adapter werden in Kombination mit X-431 Diagnosegeräten verwendet und sorgen für die korrekte physische Verbindung zu Diagnoseanschlüssen, die von der Standard-J1962-Buchse abweichen.

Die Adapter werden zwischen die Diagnose-VCI und den Fahrzeugsanschluss geschaltet, wodurch das Signal des Fahrzeugnetzwerks an das Diagnosegerät weitergeleitet wird. Neben den Steckverbindern enthält das Set Multi-Pin-Breakout-Kabel und Strom-/Krokodilkabel zum Auslesen von Steuergeräten außerhalb des Fahrzeugs oder für direkte Verbindungen auf Pin-Ebene. Dem Set liegt eine diagnostische Softwarekarte zur Aktivierung im Launch-System bei.

VORTEILE

✔ Breite Abdeckung von Lkw-Marken dank spezieller Adapter für IVECO, MAN, Volvo, Isuzu, CAT, Benz und Renault.
✔ Inklusive Breakout-Kabeln und Krokodilklemmen für Diagnose auf Pin-Ebene oder außerhalb des Fahrzeugs.

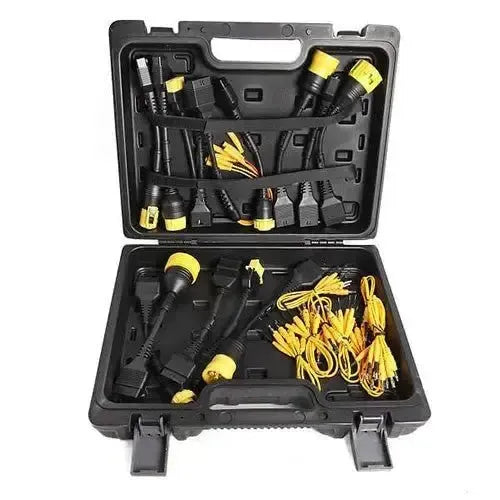

✔ Geliefert in einem robusten Aufbewahrungskoffer mit Aussparungen, die Adapter geordnet und geschützt halten.
✔ Diagnosesoftwarekarte zur Aktivierung im Launch-Ökosystem enthalten.

WICHTIGE HINWEISE

✕ Das Adapterset ist für die Verwendung mit X-431 Diagnosegeräten vorgesehen; ein kompatibles Launch-Werkzeug ist nicht enthalten.
✕ Die Aktivierung der zugehörigen Funktionen erfordert das Einlösen der mitgelieferten Softwarekarte im Launch-Konto.
✕ Die Verwendung von Breakout-Kabeln auf Pin-Ebene erfordert Kenntnisse der Pinbelegungspläne des jeweiligen Fahrzeugsystems.

Anwendungen und Funktionen

Das Launch CV Non-standard Adapter Set unterstützt folgende Anschlüsse und Anwendungen:

  • IVECO-Anschlüsse: Verbindung mit IVECO-Lkw über die 30-poligen und 38-poligen Diagnoseanschlüsse.
  • MAN-Anschlüsse: Diagnose an MAN-Nutzfahrzeugen über die 12-poligen und 37-poligen Anschlüsse.
  • Isuzu-Anschluss: Verbindung mit Isuzu-Lkw über den 20-poligen Diagnoseanschluss.
  • Volvo-Anschluss: Diagnose an Volvo-Lkw über den 8-poligen Stecker.
  • Caterpillar-Anschluss: Verbindung mit CAT-Maschinen über den 9-poligen Diagnoseanschluss.
  • Mercedes-Benz-Anschluss: Diagnose an älteren Benz-Lkw über den 14-poligen Stecker.
  • Renault-Anschluss: Verbindung mit Renault Trucks über den 12-poligen Diagnoseanschluss.
  • OBD-6 und OBD-16: Generische Anschlüsse für 6-polige und 16-polige Diagnoseanschlüsse.
  • Typ II OBD-9: Diagnose an Fahrzeugen mit 9-poligem SAE J1939 Typ II Anschluss.
  • Breakout- und Stromkabel: Verbindung auf Pin-Ebene oder für Werkbankarbeiten über die mitgelieferten Mehrfach-Pin-Kabel und Krokodilklemmen.

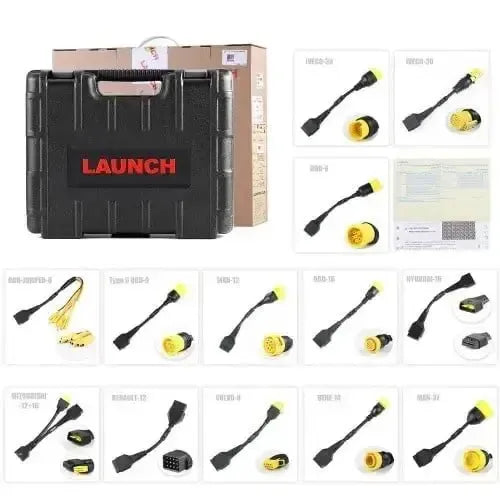

Lieferumfang

  • 1x Launch CV Non-standard Adapter Set | Zubehör
  • 1x HD IVECO-30 Adapter (105045620)
  • 1x HD IVECO-38 Adapter (105045621)
  • 1x HD MAN-12 Adapter (105045622)
  • 1x HD MAN-37 Adapter (105045623)
  • 1x HD ISUZU-20 Adapter (105045615)
  • 1x HD VOLVO-8 Adapter (105045624)
  • 1x HD CAT-9 Adapter (105040635)
  • 1x HD BENZ-14 Adapter (105045610)
  • 1x HD RENAULT-12 Adapter (105045625)
  • 1x HD OBD-6 Adapter (105045618)
  • 1x HD OBD-16 Adapter (105045608)
  • 1x HD Typ II OBD-9 Adapter (105045628)
  • 1x Satz Breakout- und Stromkabel
  • 1x Diagnosesoftwarekarte
  • 1x Aufbewahrungskoffer
💡
Gut zu wissen: Überprüfen Sie vor dem Anschluss stets, ob die Pinbelegung des Fahrzeugs mit dem gewählten Adapter übereinstimmt. Bei älteren Nutzfahrzeugen verwenden Hersteller möglicherweise denselben physischen Stecker für verschiedene Protokolle, was bei falscher Wahl zu einer fehlgeschlagenen Kommunikationsverbindung führen kann.

Technische Spezifikationen

Spezifikation Beschreibung
Produktmarke Launch
Produktmodell CV Non-standard Adapter Set (Standardversion)
Artikelnummer 301180941
Produkttyp Adapterset für die Diagnose von Nutzfahrzeugen
Kompatibilität Launch X-431 Diagnosegeräte
Unterstützte Marken IVECO, MAN, Isuzu, Volvo, Caterpillar, Mercedes-Benz, Renault
Enthaltene Adapter IVECO-30, IVECO-38, MAN-12, MAN-37, ISUZU-20, VOLVO-8, CAT-9, BENZ-14, RENAULT-12, OBD-6, OBD-16, Typ II OBD-9
Zusätzliches Zubehör Breakout-Kabel, Strom-/Krokodilkabel, Softwarekarte
Verpackung Robuster Aufbewahrungskoffer mit Aussparungen
