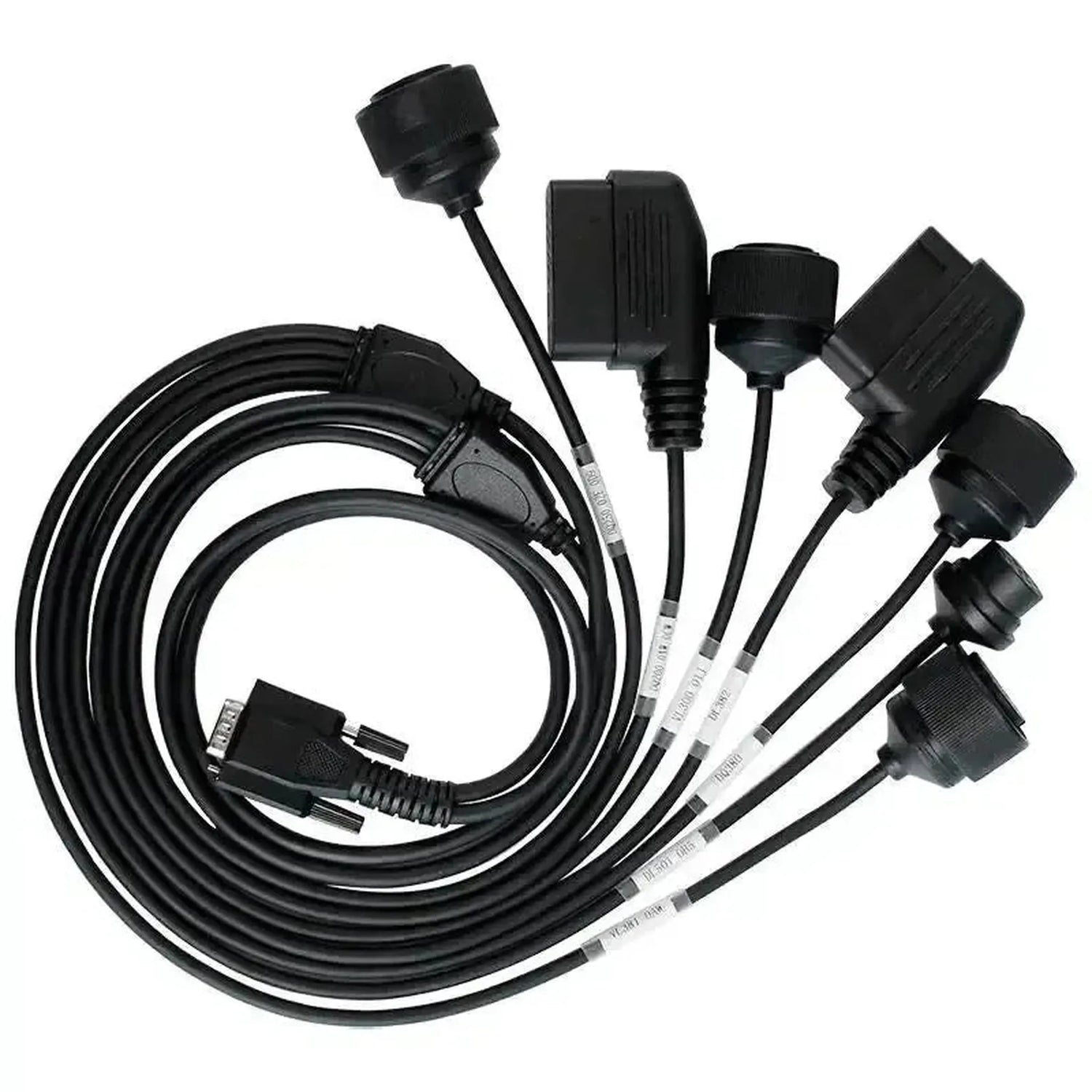

Das OBDSTAR VAG (7in1 TCM) Adapterkabel ist ein Kabelsatz bestehend aus sechs einzelnen Adapterkabeln (TCM-001A bis TCM-006), mit denen eine direkte Verbindung zur Getriebesteuereinheit (TCM) in Volkswagen-Fahrzeugen hergestellt wird. Der Satz umfasst Anschlüsse für die Getriebesteuermodule DQ200, DQ250, DL501, Di382, DQ380/DQ381/DQ500 und VL381, jeweils mit einem spezifischen Stecker, der auf den TCM-Anschluss des jeweiligen Getriebes passt. Die Kabel sind kompatibel mit TEMIC- und BOSCH-Steuermodulen innerhalb der VW-Plattform.

Jedes Kabel im Satz verbindet den TCM-Anschluss am Getriebe über einen 16-poligen OBD2-Stecker (J1962) mit OBDSTAR Auslesegeräten oder Programmiergeräten, um direkte Kommunikation mit der Getriebesteuereinheit außerhalb des Fahrzeugnetzwerks zu ermöglichen. Diese Methode, auch als Bench-Verbindung oder direkte TCM-Kopplung bekannt, ermöglicht den Zugriff auf das Modul, ohne dass das Fahrzeug über die OBD2-Buchse in der Kabine mit Strom versorgt werden muss. Die Signalübertragung erfolgt über die originale Pinbelegung des jeweiligen TCM-Gehäuses, wodurch Daten direkt auf Ebene der Getriebesteuereinheit ausgelesen oder geschrieben werden können.

VORTEILE

✔ Der Satz deckt sechs verschiedene TCM-Anschlüsse für die gängigsten VW-Automatik- und DSG-Getriebe in einem Paket ab.

✔ Direkte Verbindung über den TCM-Anschluss am Getriebe ermöglicht Diagnose und Programmierung unabhängig vom Fahrzeugnetzwerk.

✔ Kompatibel mit TEMIC- und BOSCH-Steuermodulen, wodurch mehrere TCM-Typen innerhalb der VW-Plattform bedient werden können.

WICHTIGE HINWEISE

✕ Die Adapterkabel sind ausschließlich mit OBDSTAR Auslesegeräten oder Programmiergeräten kompatibel und funktionieren nicht mit Diagnosegeräten anderer Hersteller.

✕ Das Set wurde speziell für Volkswagen-Getriebe entwickelt; andere Hersteller oder Plattformen werden nicht unterstützt.

✕ Die CONTINENTAL-Steuermodule werden nur über das TCM-KIT 1 Bundle unterstützt und sind nicht in den einzelnen Kabeln TCM-001A bis TCM-006 enthalten.

Anwendungen und Funktionen

Das Adapterkabel-Set unterstützt die folgenden Funktionen auf Ebene der Getriebesteuereinheit über direkte TCM-Verbindung mit kompatiblen OBDSTAR-Geräten.

TCM auslesen: Die Software- und Kalibrierungsdaten des Getriebesteuermoduls werden über den direkten TCM-Stecker zum angeschlossenen OBDSTAR-Gerät ausgelesen.
TCM programmieren: Geänderte oder Ersatz-Softwaredaten werden zurück in die TCM geschrieben, wobei die Pinbelegung des spezifischen Getriebesteckers für fehlerfreie Übertragung verwendet wird.

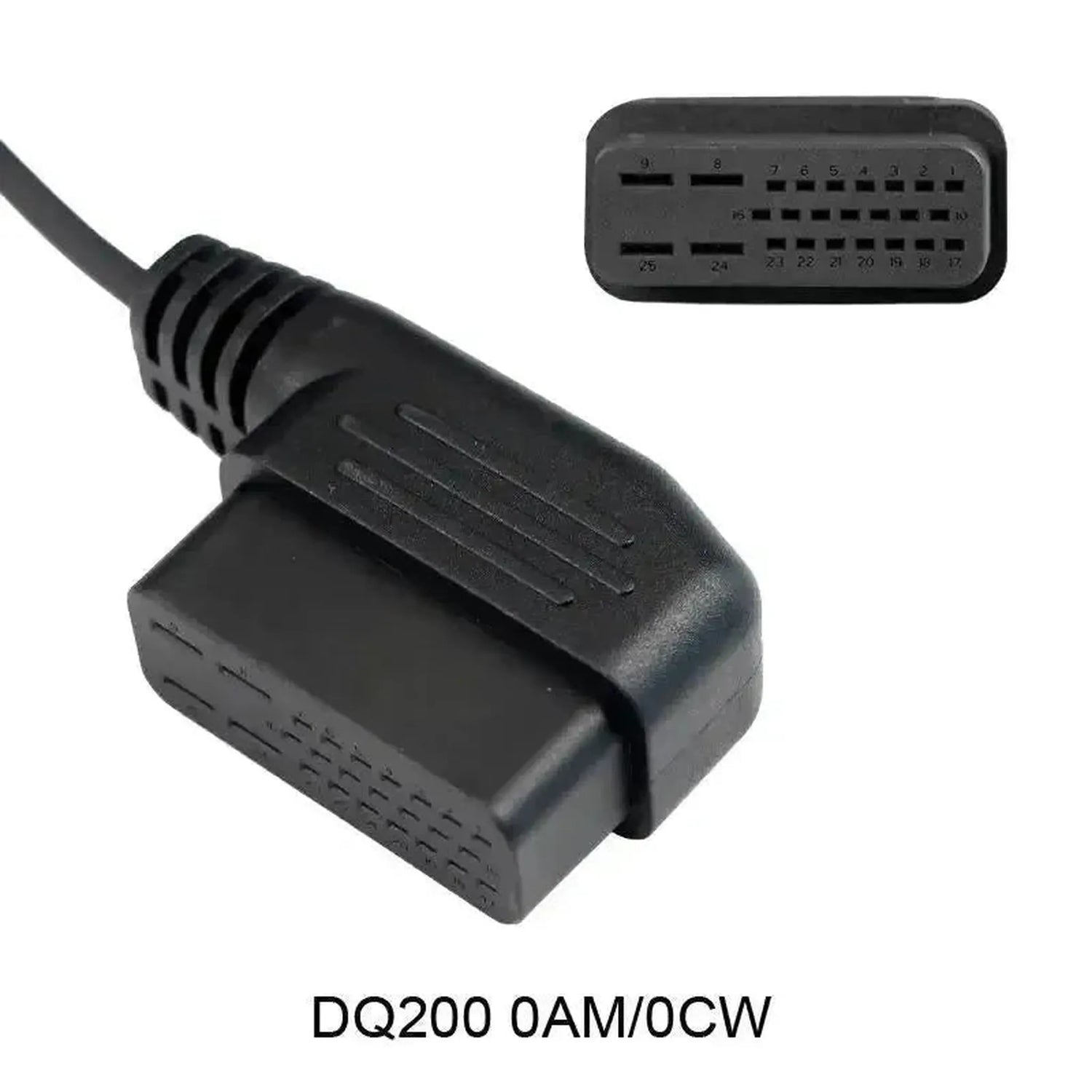

Bench-Verbindung DQ200 (0AM/0CW): Über Kabel TCM-001A wird das TEMIC-Steuermodul des DQ200 Trockenkupplung DSG direkt verbunden zum Auslesen und Schreiben.

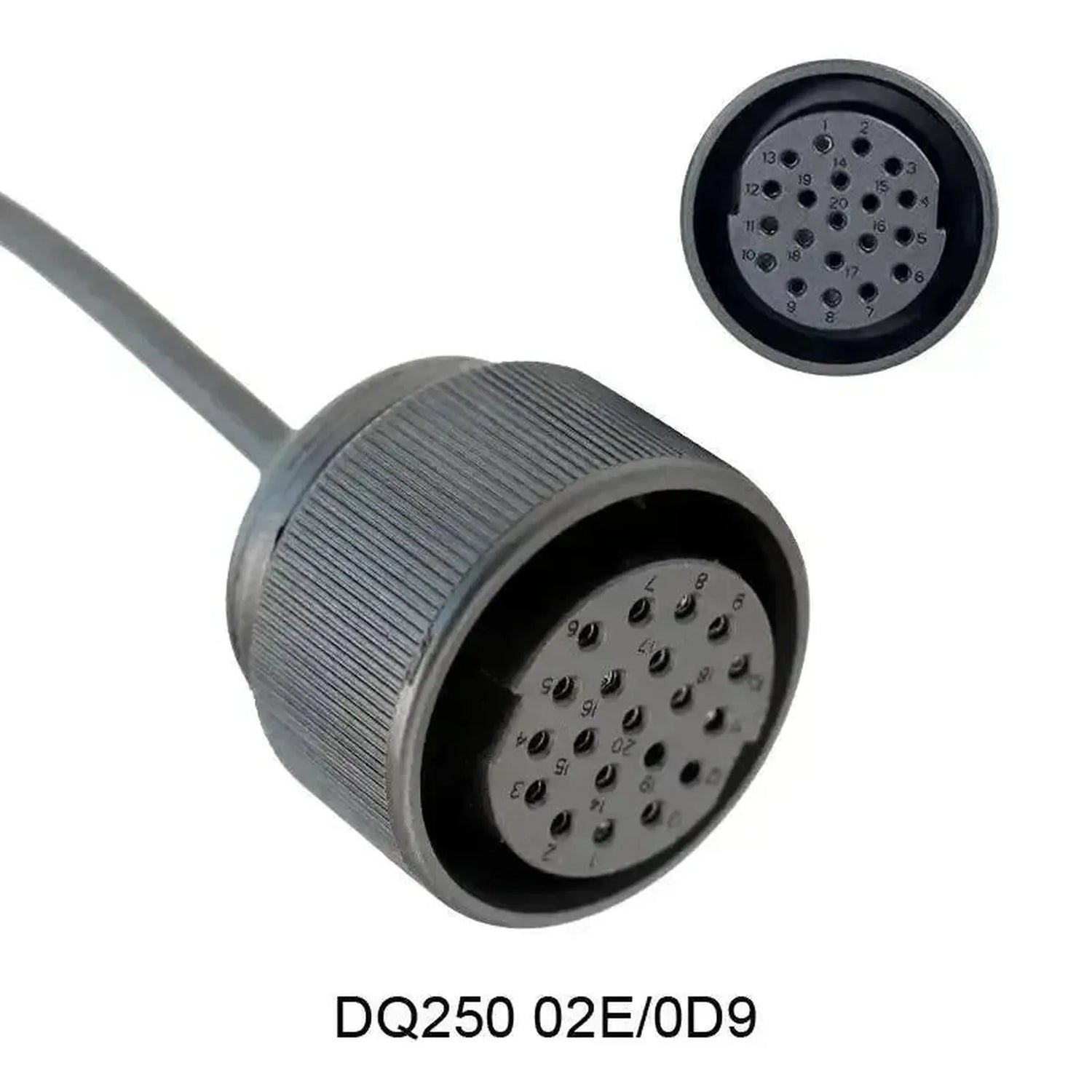

Bench-Verbindung DQ250 (02E/0D9/CXX): Kabel TCM-002A ermöglicht direkten Zugriff auf die TEMIC-TCM des DQ250 Nasskupplung DSG.

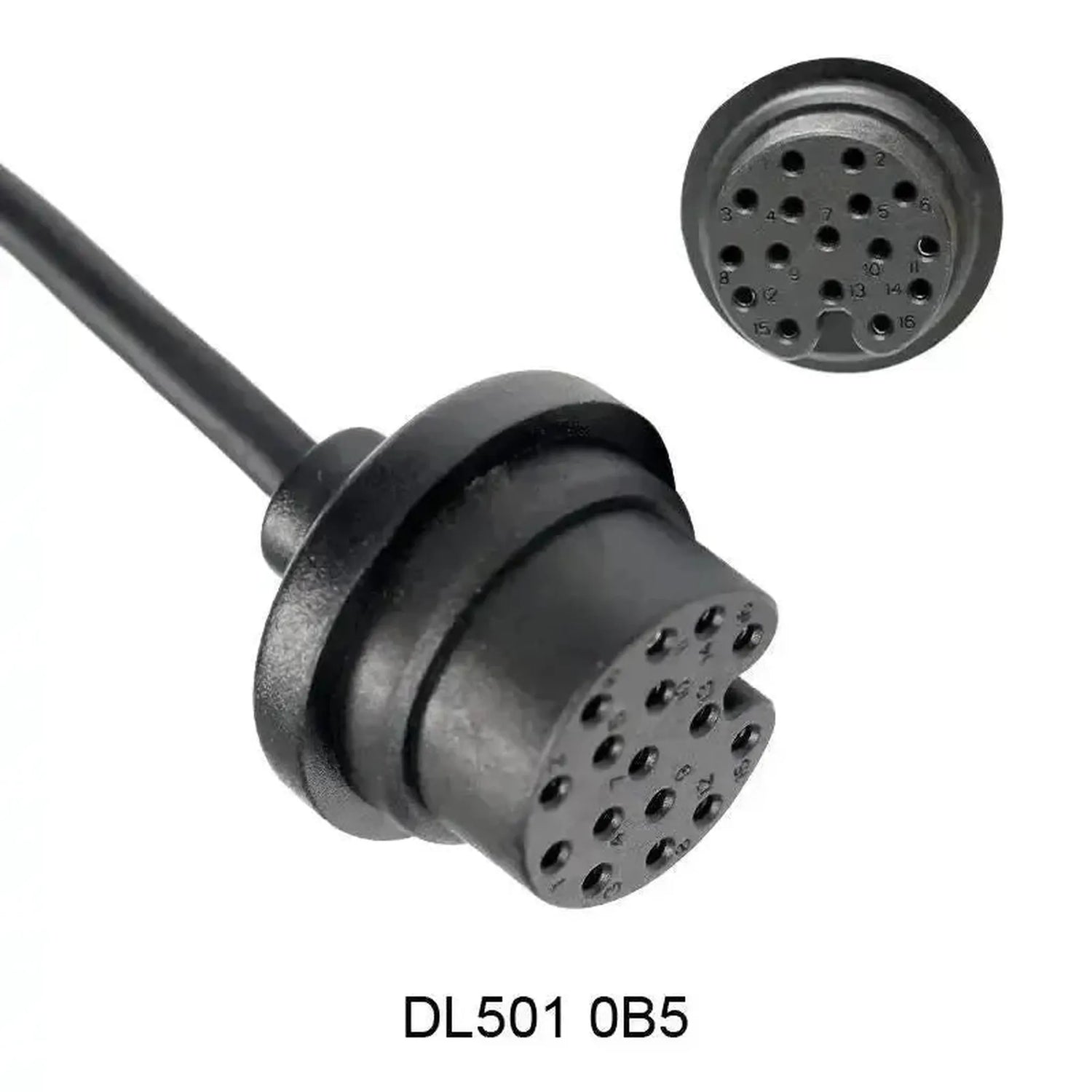

Bench-Verbindung DL501 (0B5): Über Kabel TCM-003 wird die TEMIC-Steuereinheit des DL501 Siebengang-Automatik direkt angesteuert.

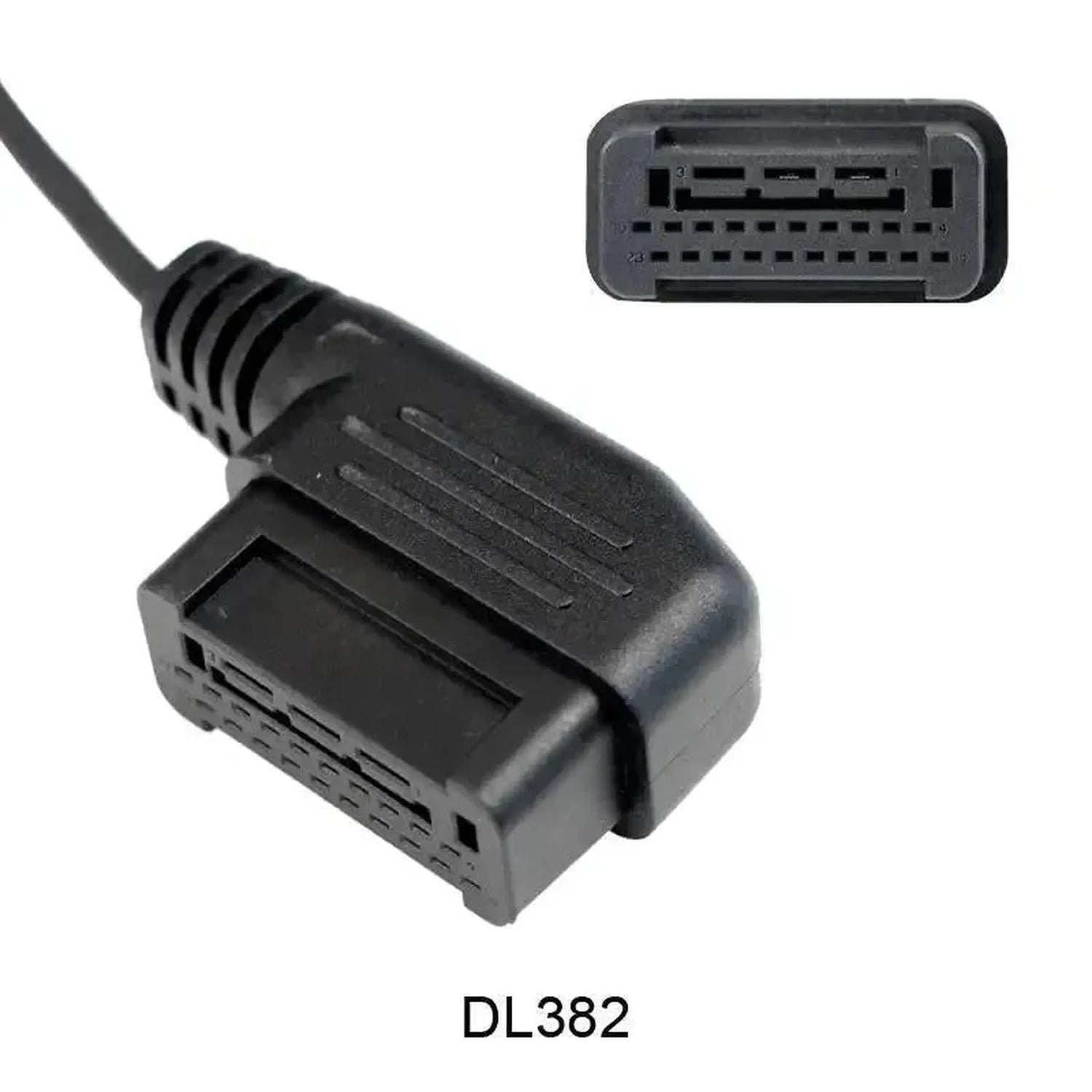

Bench-Verbindung Di382: Das Kabel TCM-004 verbindet das TEMIC-Steuermodul des Di382 Automatikgetriebes mit dem OBDSTAR-Gerät.
Bench-Verbindung DQ380/DQ381/DQ500 (0DE): Über das Kabel TCM-005 wird das BOSCH-TCM der größeren DSG-Varianten für schwerere Fahrzeuge direkt angeschlossen.

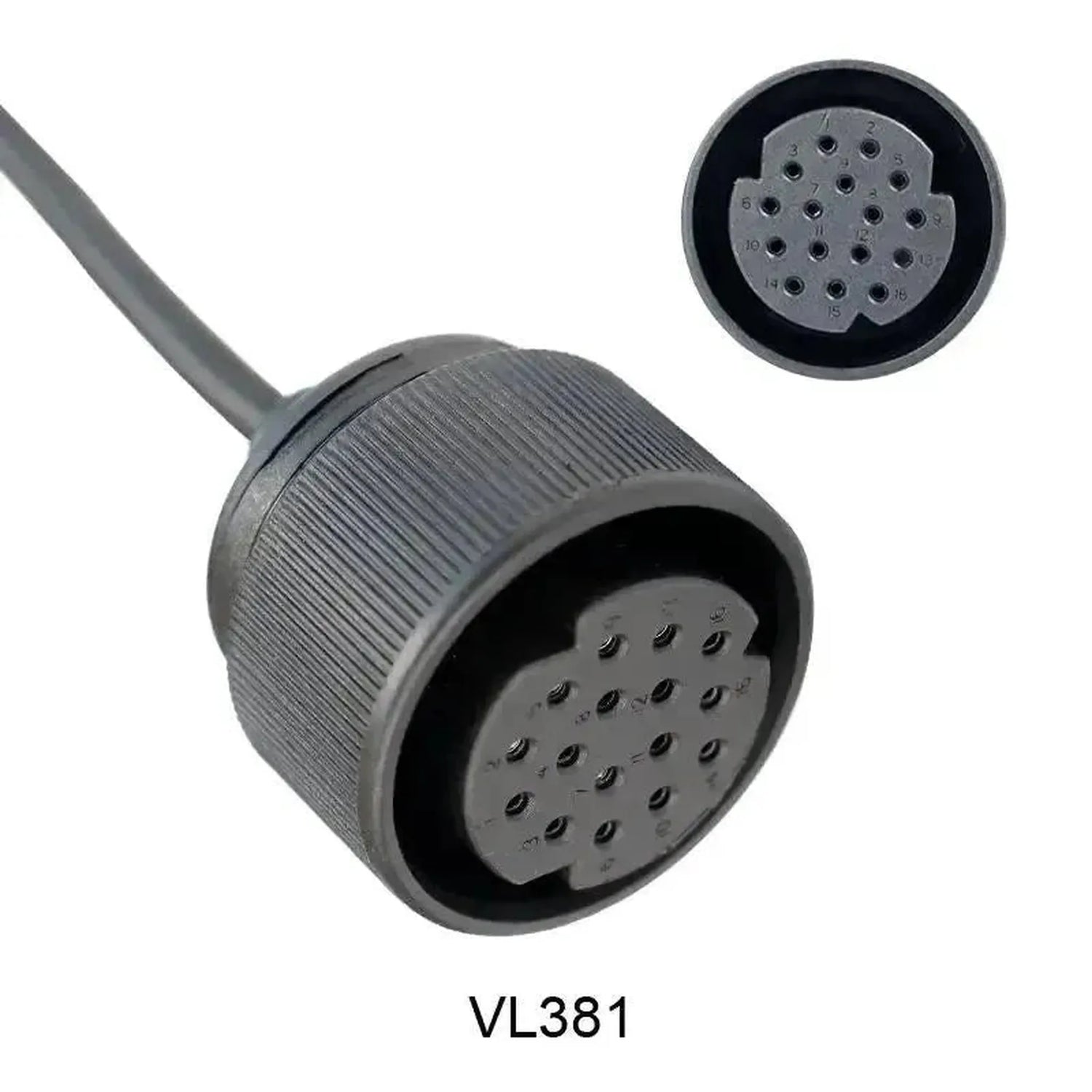

Bench-Verbindung VL381 (0AW): Das Kabel TCM-006 verbindet das TEMIC-Steuermodul des VL381 Automatikgetriebes mit dem OBDSTAR-Programmierer.

Kompatible Fahrzeuge und Anwendungen

Die folgenden Getriebe und zugehörigen Fahrzeuge werden von diesem Adapterkabel-Set unterstützt. Die Kompatibilität wurde anhand des Getriebetyps und des entsprechenden TCM-Steckers ermittelt.

Volkswagen:

DQ200 (0AM/0CW) — DSG 7-Gang Trockenkupplung: Gilt für Modelle mit diesem Getriebe wie Golf, Polo, A3 und ähnliche Plattformen
DQ250 (02E/0D9/CXX) — DSG 6-Gang Nasskupplung: Gilt für Modelle mit diesem Getriebe wie Golf GTI, Tiguan und ähnliche Plattformen
DL501 (0B5) — S tronic 7-Gang: Gilt für Audi-Modelle mit Längsmontage-Antriebsstrang wie A4, A5 und Q5
Di382 — DSG Automatik: Gilt für VW-Modelle mit Di382 Getriebe
DQ380/DQ381/DQ500 (0DE) — DSG 7-Gang Nasskupplung (Hochdrehmoment): Gilt für Modelle wie Tiguan, Touareg, Transporter und ähnliche schwerere Plattformen
VL381 (0AW) — 8-Gang Automatik: Gilt für VW-Modelle mit VL381 Getriebe

💡

Gut zu wissen: Der TCM-Stecker befindet sich direkt am Getriebe. Für die Bench-Verbindung muss das Getriebe vom Fahrzeug abgebaut oder der Stecker für die direkte Verbindung zugänglich sein.

Lieferumfang

1x OBDSTAR VAG (7in1 TCM) Adapterkabel | Auto

Technische Spezifikationen

Spezifikation	Beschreibung
Hersteller	OBDSTAR
Artikelnummer	VW 7in1 TCM KIT
Produkttyp	Adapterkabel
Fahrzeugseite-Anschluss	VAG (7in1 TCM)
Fahrzeugkategorie	Auto
Unterstützte Marken	Volkswagen
Kompatibel mit	OBDSTAR Auslesegeräte und Programmierer
Gewicht	0,74 kg
