OBDSTAR  |  SKU: M046

OBDSTAR (M046) | Benelli 4-poliges OBD – 16-poliges OBD2 Adapterkabel | Motorrad

€24,95 inkl.
€20,62 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

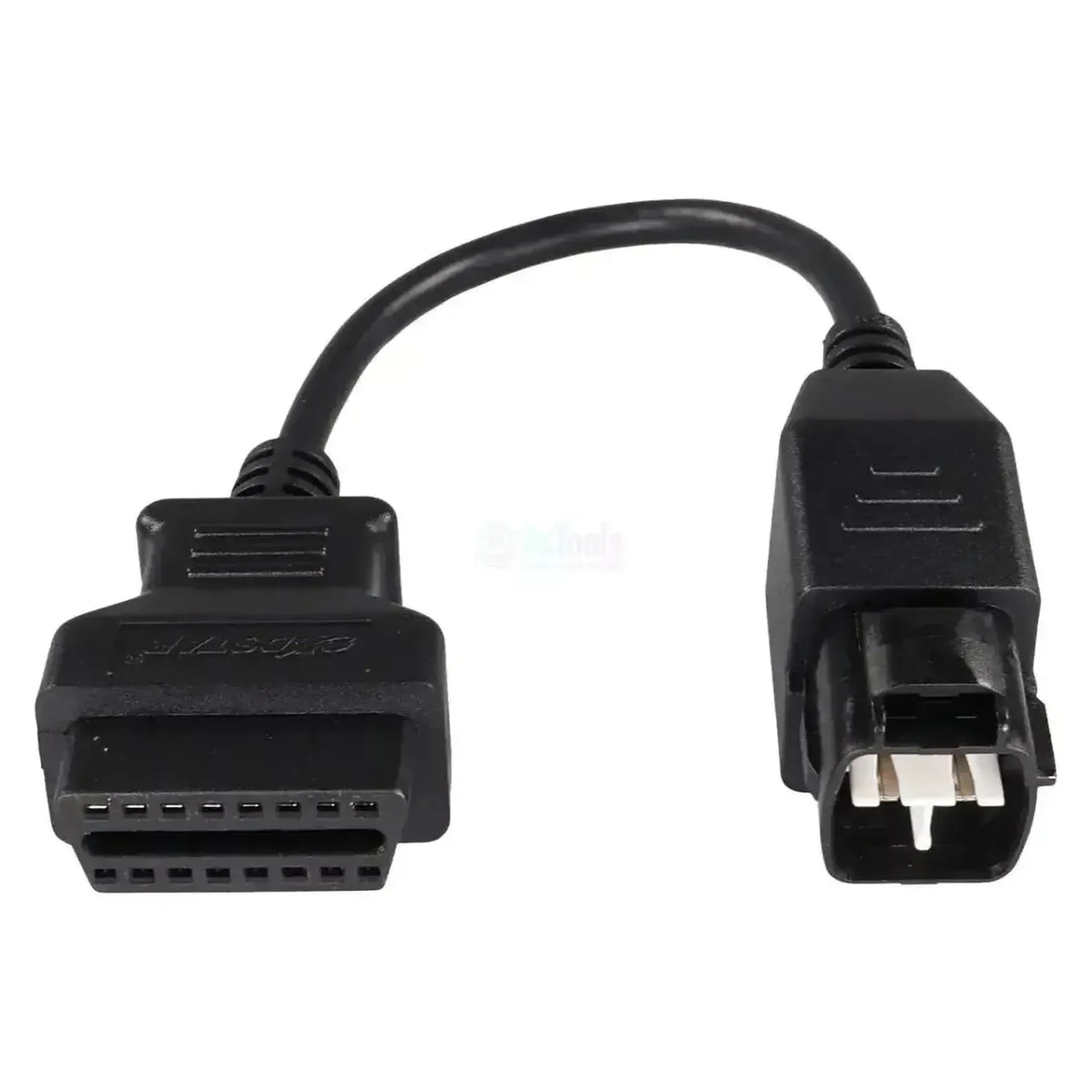

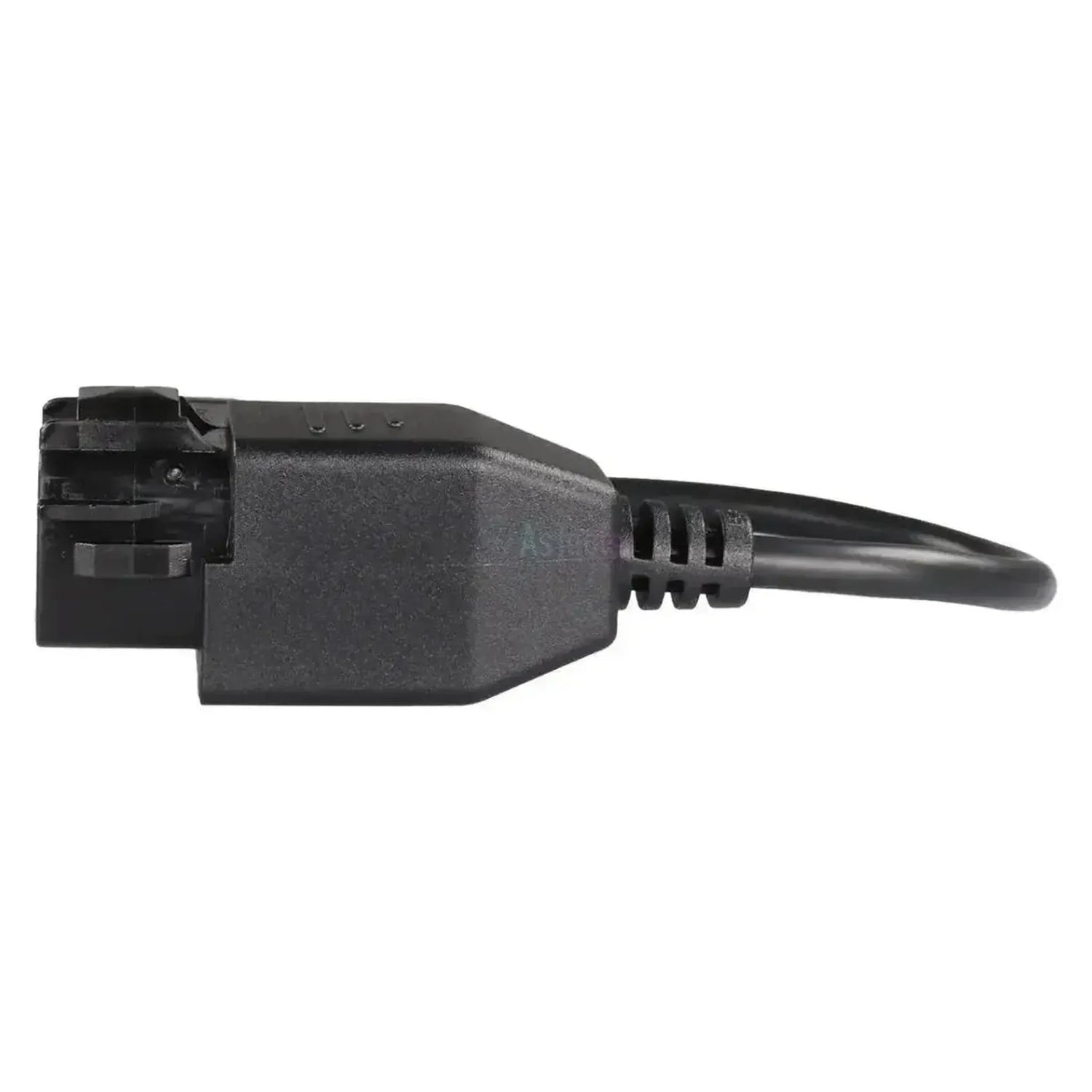

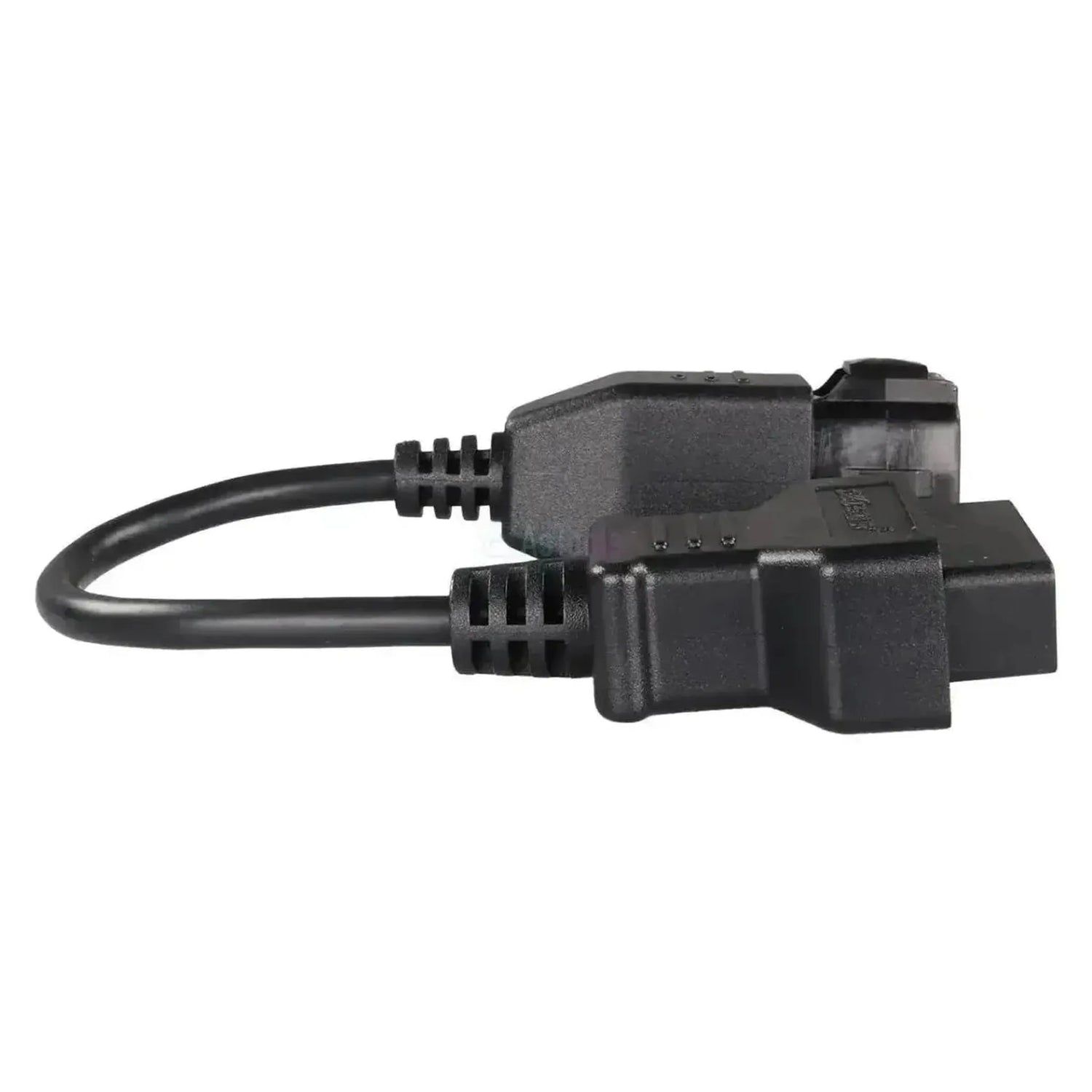

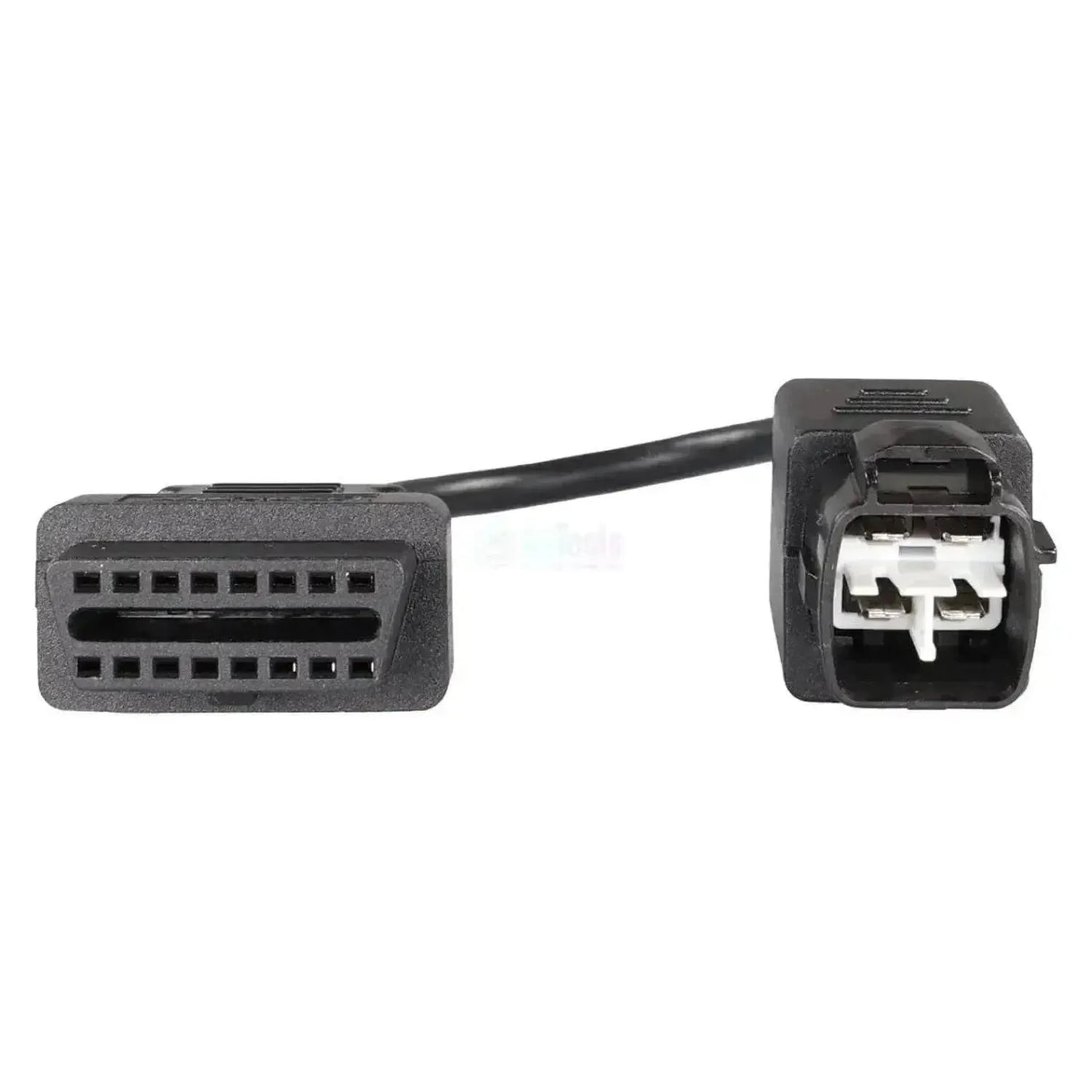

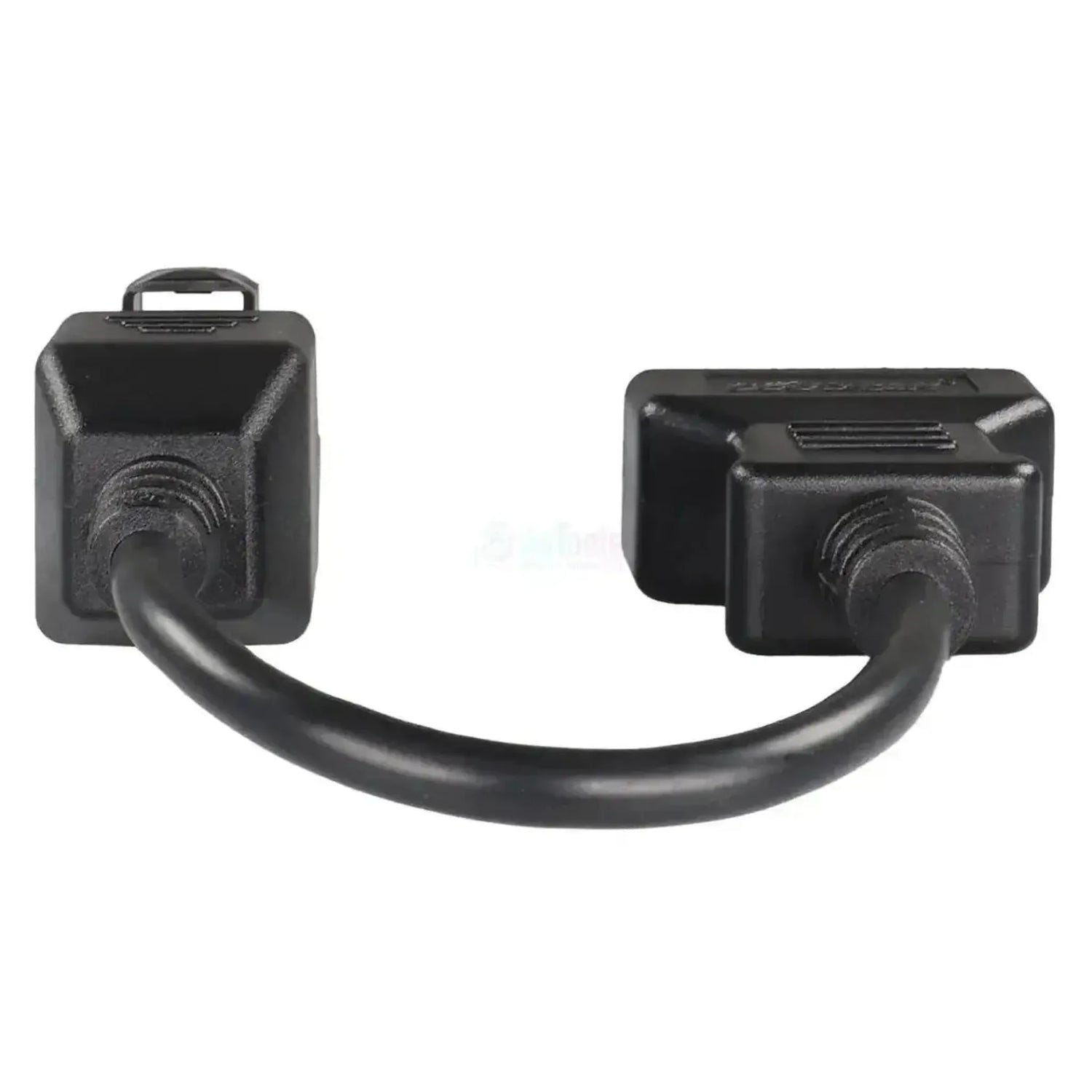

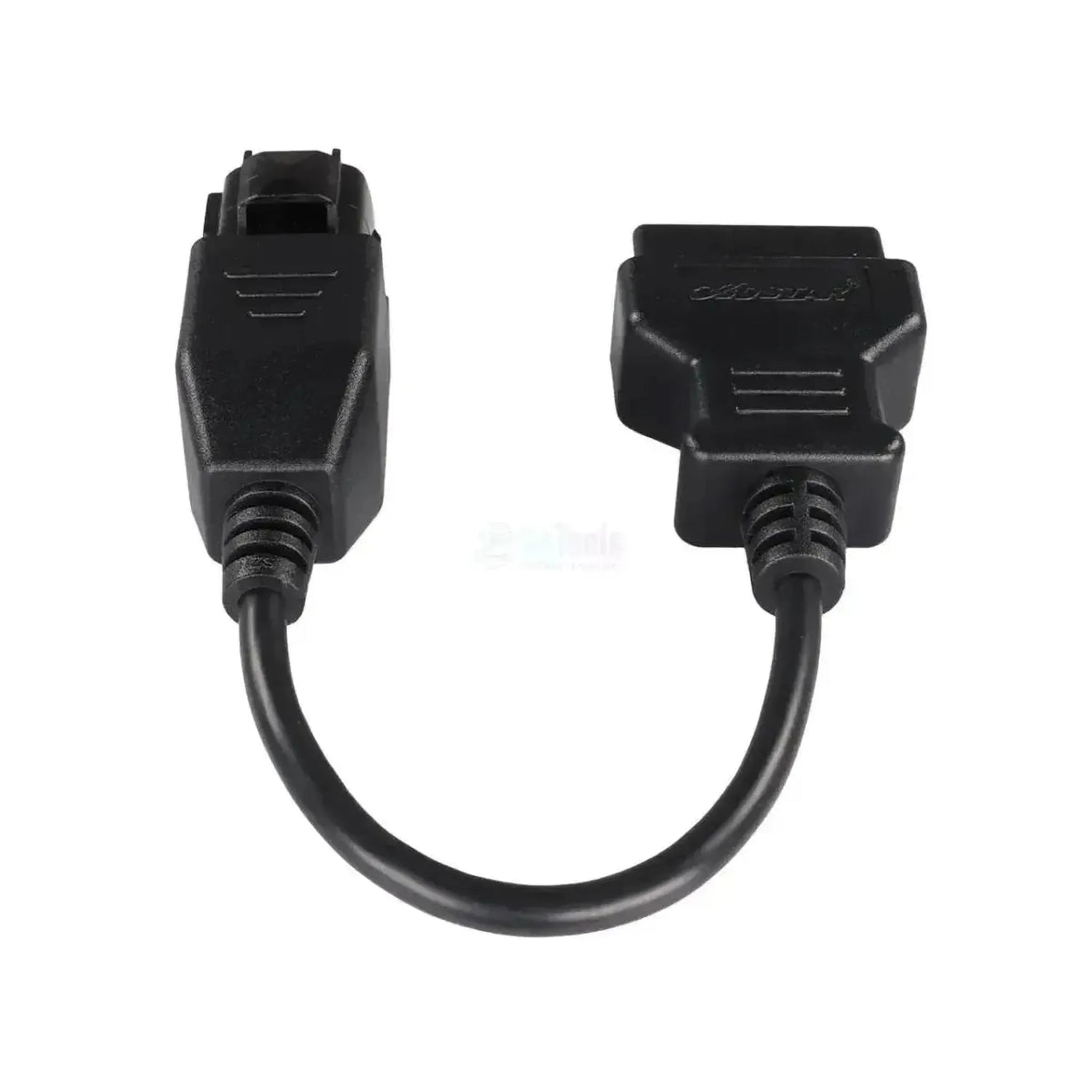

Das OBDSTAR M046 ist das Adapterkabel für die 4-polige Diagnosebuchse von Benelli-Motorrädern. Auf der Fahrzeugseite sitzt der herstellerspezifische 4-poliger Stecker, auf der Geräteseite ein Standard-16-pins OBD2 (J1962)Stecker für Ihr OBDSTAR-Diagnosegerät.

Benelli nutzt für die Bremsregelung eine eigene 4-polige Buchse, die von der üblichen Diagnoseschnittstelle unabhängig ist. Das Kabel ist eine passive Pinbelegung: Die relevanten Signalleitungen dieser Buchse werden auf die entsprechenden Pinpositionen innerhalb des J1962-Gehäuses umgewandelt, ohne zusätzliche Elektronik im Signalpfad.

Diese Schnittstelle ist für die ABS-Diagnose ausgelegt. Andere Fahrzeugsysteme sind damit nicht erreichbar. Welche Funktionen Sie im ABS durchführen können, hängt von der Software Ihres Diagnosegeräts ab.

VORTEILE

✔Passt auf die herstellereigene 4-polige Buchse — Anschluss ohne Umbauten am Motorrad oder der Verkabelung möglich.
✔Passive Pinbelegung — Ohne zusätzliche Elektronik im Signalpfad bleibt das Signal unverändert.
✔Spezialisiert auf ABS-Arbeiten — Das Kabel ist direkt einsatzbereit für die Diagnose am ABS kompatibler Benelli-Modelle.
✔Ein Kabel für mehrere Modelle — Dieselbe Buchse findet sich bei den BN-, TNT- und TRK-Modellen in der Liste unten.

EINSCHRÄNKUNGEN

✕Begrenzt auf ABS-Diagnose — Motormanagement und andere Fahrzeugsysteme sind über diese Schnittstelle nicht erreichbar.
✕Baujahre nicht dokumentiert — Für die genannten Modelle sind keine Baujahre erfasst; konsultieren Sie die OBDSTAR-Kompatibilitätsliste.
✕Nur für OBDSTAR-Geräte — Diagnosegeräte anderer Hersteller werden nicht unterstützt.
✕Erweitert die Fahrzeugabdeckung nicht — Ob das ABS Ihres Modells tatsächlich auslesbar ist, bestimmt die Software Ihres Geräts.

Anwendungen und Funktionalitäten

Über diese Verbindung erreichen Sie das Bremsregelsystem des Motorrads.

Steuergeräte, die Sie erreichen

  • ABS-Steuergerät: das Bremsregelsystem, das auf der 4-poligen Benelli-Buchse angeschlossen ist.
  • Weitere Steuergeräte: nicht über dieses Kabel erreichbar; die Buchse ist für ABS-Diagnose vorgesehen.

Was Sie tun können

  • ABS-System auslesen: Greifen Sie auf das ABS über die 4-polige Buchse mit dem angeschlossenen OBDSTAR-Gerät zu.
  • Fehlerbild bewerten: Die Daten, die das ABS-Steuergerät über diese Schnittstelle freigibt, werden auf Ihrem Gerät angezeigt.
  • Anschließen ohne Eingriff: Die Buchse wird so verwendet, wie sie am Motorrad sitzt; es muss nichts abgenommen oder angepasst werden.
  • Mehrere Modelle bedienen: Dasselbe Kabel passt auf die Benelli-Modelle in der untenstehenden Liste.
  • Beachten Sie: der Anwendungsbereich bleibt auf ABS-Diagnose beschränkt und hängt darüber hinaus von der Abdeckung Ihres Geräts ab.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist die 4-polige Diagnosebuchse, nicht das Modell. Die folgenden Benelli-Modelle sind mit dieser Buchse ausgestattet. Baujahre sind dabei nicht dokumentiert; die Kompatibilitätsliste von OBDSTAR ist dafür maßgeblich.

Benelli:

  • BN 302: (Konsultieren Sie die OBDSTAR-Kompatibilitätsliste für Baujahre)
  • BN 600: (Konsultieren Sie die OBDSTAR-Kompatibilitätsliste für Baujahre)
  • TNT 300: (Konsultieren Sie die OBDSTAR-Kompatibilitätsliste für Baujahre)
  • TNT 600: (Konsultieren Sie die OBDSTAR-Kompatibilitätsliste für Baujahre)
  • TRK 502: (Konsultieren Sie die OBDSTAR-Kompatibilitätsliste für Baujahre)
💡
Gut zu wissen: Die 4-polige Benelli-Diagnosebuchse befindet sich normalerweise unter der Verkleidung oder in der Nähe des Lenkers; konsultieren Sie das Fahrzeughandbuch für den genauen Standort pro Modell. Überprüfen Sie vor der Bestellung, ob Ihre Benelli die 4-polige Buchse hat und ob Ihr Gerät ABS-Diagnose für diese Marke unterstützt.

Verpackungsinhalt

  • 1x OBDSTAR (M046) | Benelli 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technische Spezifikationen

Spezifikation Beschreibung
Marke OBDSTAR
Artikelnummer M046
Typ Adapterkabel
Anwendung Benelli 4-polige Diagnosebuchse (ABS)
Fahrzeugseite Benelli 4-polige OBD
Geräteseite 16-polige OBD2 (J1962)
Steuergeräte ABS-Steuergerät
Segment Motorrad
Unterstützte Marken Benelli
Modellbereich Benelli-Modelle mit 4-poliger Diagnosebuchse; Baujahre nicht dokumentiert
Erforderlich zur Verwendung OBDSTAR Auslesegerät mit Motorrad-Abdeckung, wie MS50, MS70 oder MotoMaster
Zusätzlich erforderlich Nein; das Kabel funktioniert ohne Adapter oder Stromversorgung
Gewicht 0,1 kg
