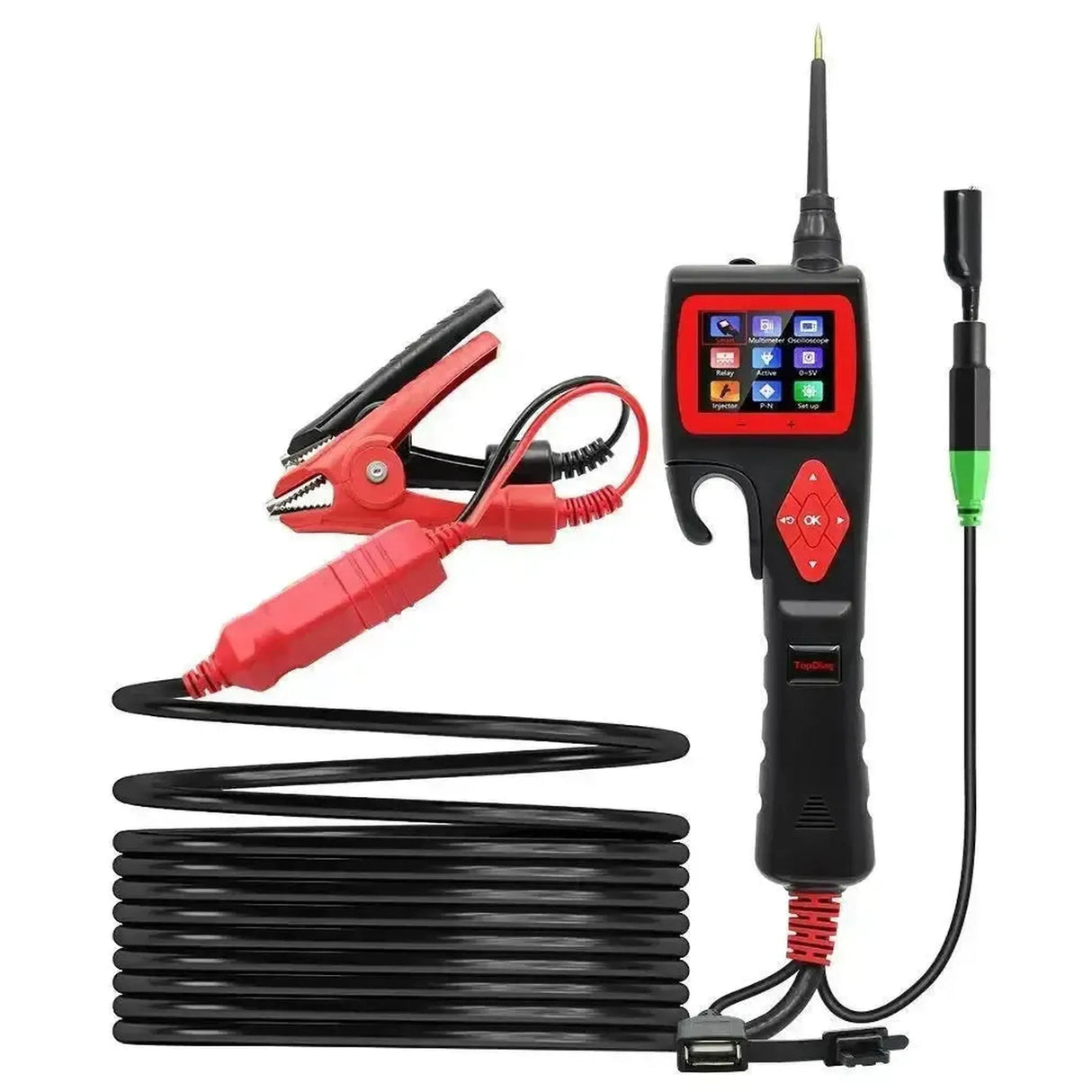

Der TopDiag P200 Schaltkreistester wurde für umfassende elektrische Fahrzeugdiagnosen entwickelt und vereint die Funktionen eines Multimeters, Oszilloskops und Bauteiltesters in einem Gerät. Der Tester ist geeignet für 12V- und 24V-Fahrzeugsysteme mit einer Betriebsspannung von 9V bis 30V und kann Messwerte bis maximal 100V erfassen. Das Gerät wird direkt über die mitgelieferten Batterieklemmen oder über einen Zigarettenanzünder-Adapter mit Strom versorgt, woraufhin elektrische Schaltkreise im gesamten Fahrzeug über das lange Messkabel und die abnehmbaren Messsonden überprüft werden können. Dieses Werkzeug ist primär dafür gedacht, Verkabelungen durchzumessen, Kurzschlüsse zu lokalisieren und Sensoren sowie Aktuatoren in der modernen Fahrzeugtechnik zu prüfen.
In der Praxis arbeitet der Tester mit Smart Test-Technologie, bei der das Gerät an der angeschlossenen Sonde automatisch erkennt, ob Spannung (VDC) oder Widerstand (Ohm) gemessen wird. Bei der Bestimmung der Polarität zeigen eine rote oder grüne LED-Anzeige und ein akustisches Signal sofort an, ob es sich um eine positive oder negative Versorgung handelt. Zudem verfügt das Werkzeug über eine integrierte Stromversorgung, mit der Bauteile wie Beleuchtung, Kraftstoffeinspritzventile und Relais in verschiedenen Testmodi (Moment, Latch, Pulse) aktiv angesteuert werden können. Während der Nutzung schützt ein einstellbarer elektronischer Stromunterbrecher (1A bis 18A) den Fahrzeugkreis vor Überlastung, was beim sicheren Diagnostizieren von Bauteilen ohne externe Stromquellen oder separate Sicherungen essenziell ist.
Anwendungen und Funktionen
Dieser Schaltkreistester bietet verschiedene Mess- und Testfunktionen für gezielte Diagnosen an Fahrzeugelektronik.
- Smart Test: Automatische Erkennung des gemessenen Parameters (Spannung oder Widerstand) an der Messsonde. Dies erspart das manuelle Umschalten zwischen Messmodi bei schnellen Kontrollen.

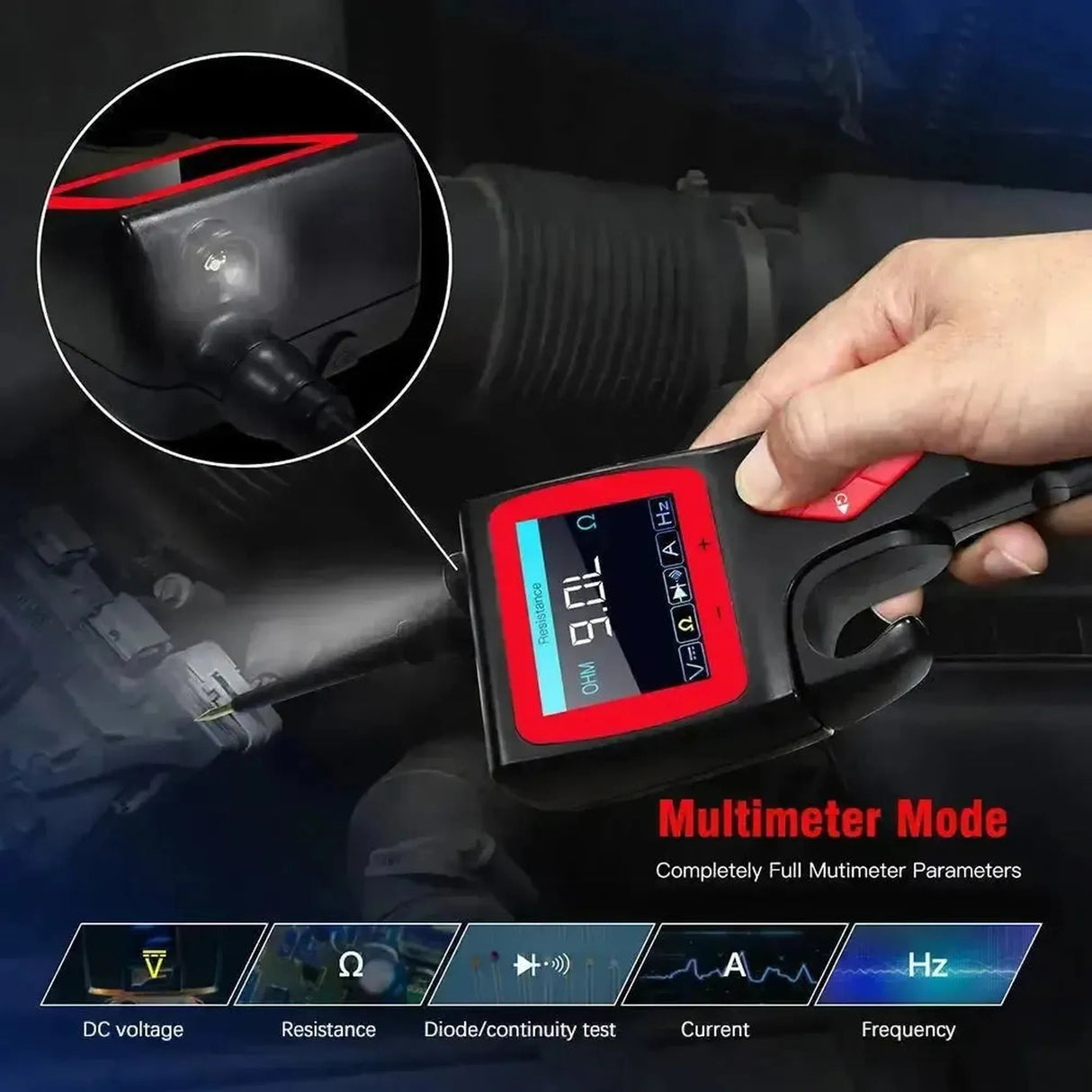

- Multimetermodus: Vollständige Funktionalität zur Messung von Gleichspannung (DC), Widerstand, Durchgang, Dioden, Stromstärke (Ampere) und Frequenz (Hz) für detaillierte Schaltkreisdiagnosen.
- Aktivierung von Bauteilen: Direkte Versorgung von Aktuatoren wie Kühllüftern, Anlasser oder Lampen mit 12V/24V über die Messsonde. Verfügt über die Steuerungsmodi 'Moment', 'Latch' und 'Pulse' für spezifische Testabläufe.
- 12V/24V Batterietest: Analysiert den Zustand der Fahrzeugbatterie ohne Anschluss externer Geräte. Führt Lade-, Start- und Belastungstests durch, um Kapazität und Funktion des Ladesystems zu überprüfen.

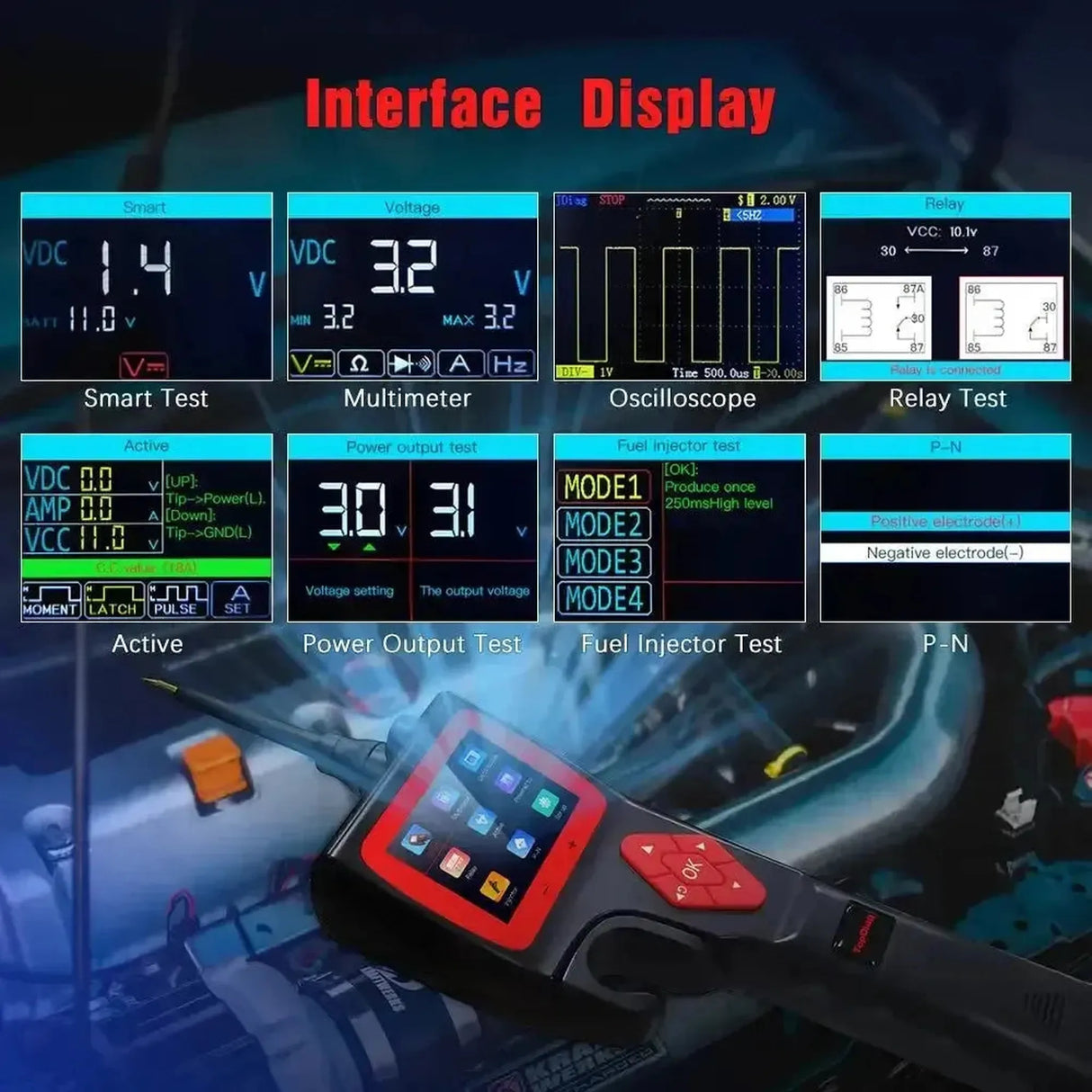

Besondere Funktionen und Möglichkeiten
Für tiefgehende Problemlösungen ist das System mit verschiedenen fortschrittlichen Testfunktionen ausgestattet.
- Oszilloskopmodus: Bietet eine visuelle Darstellung elektrischer Signale mit einem Spannungsbereich von 1V bis 49V, um pulsierende Signale von Sensoren und Netzkommunikation (wie PWM) zu analysieren.
- Relaisprüfung: Eine testspezifische Schnittstelle zur Überprüfung von Standard-4-poligen und 5-poligen Automobilrelais, inklusive Anzeige von visuellen Anschlussplänen auf dem integrierten Display.
- Kraftstoffeinspritzertest: Sendet spezifische Pulssignale an Kraftstoffeinspritzventile, um deren mechanische und elektrische Funktion zu prüfen, was hilft, Verstopfungen oder defekte Spulen auszuschließen.
- Einstellbarer Stromunterbrecher: Die interne Kurzschlussschutzfunktion kann manuell auf Werte zwischen 1A und 18A eingestellt werden. Dies verhindert, dass empfindliche Verkabelungen schmelzen, wenn Strom auf verdächtige oder kurzgeschlossene Schaltkreise gelegt wird.

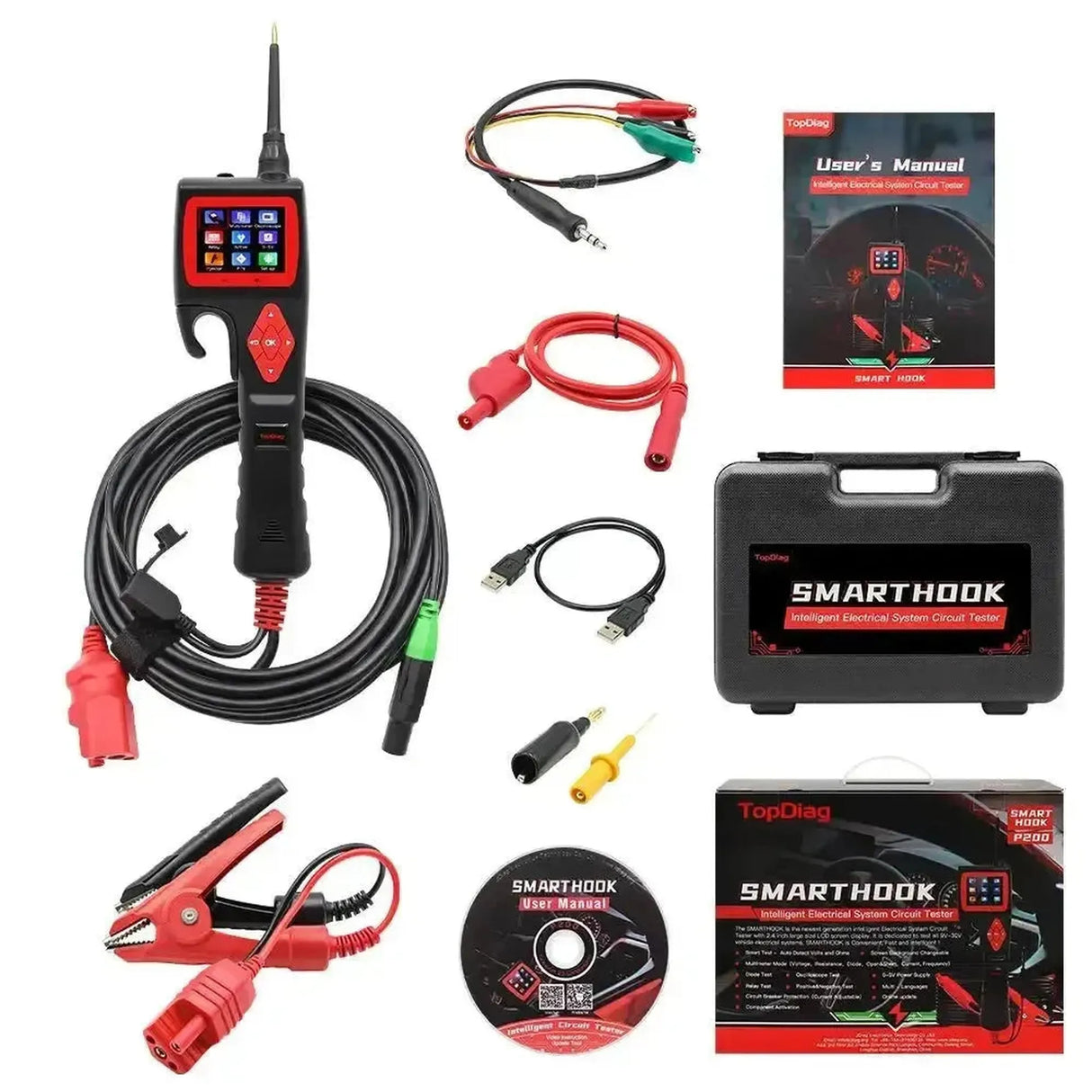

Lieferumfang
- 1x TopDiag P200 Schaltkreistester
- 1x Massive Kupfer-/Edelstahl-Messsonde
- 1x Satz Batterieklemmen (rot/schwarz)
- 1x Zigarettenanzünder-Adapter
- 1x Hauptkabel / Verlängerungskabel
- 1x Relais-Testkabelsatz
- 1x Zusätzliches Hilfs-Massekabel mit Klemme

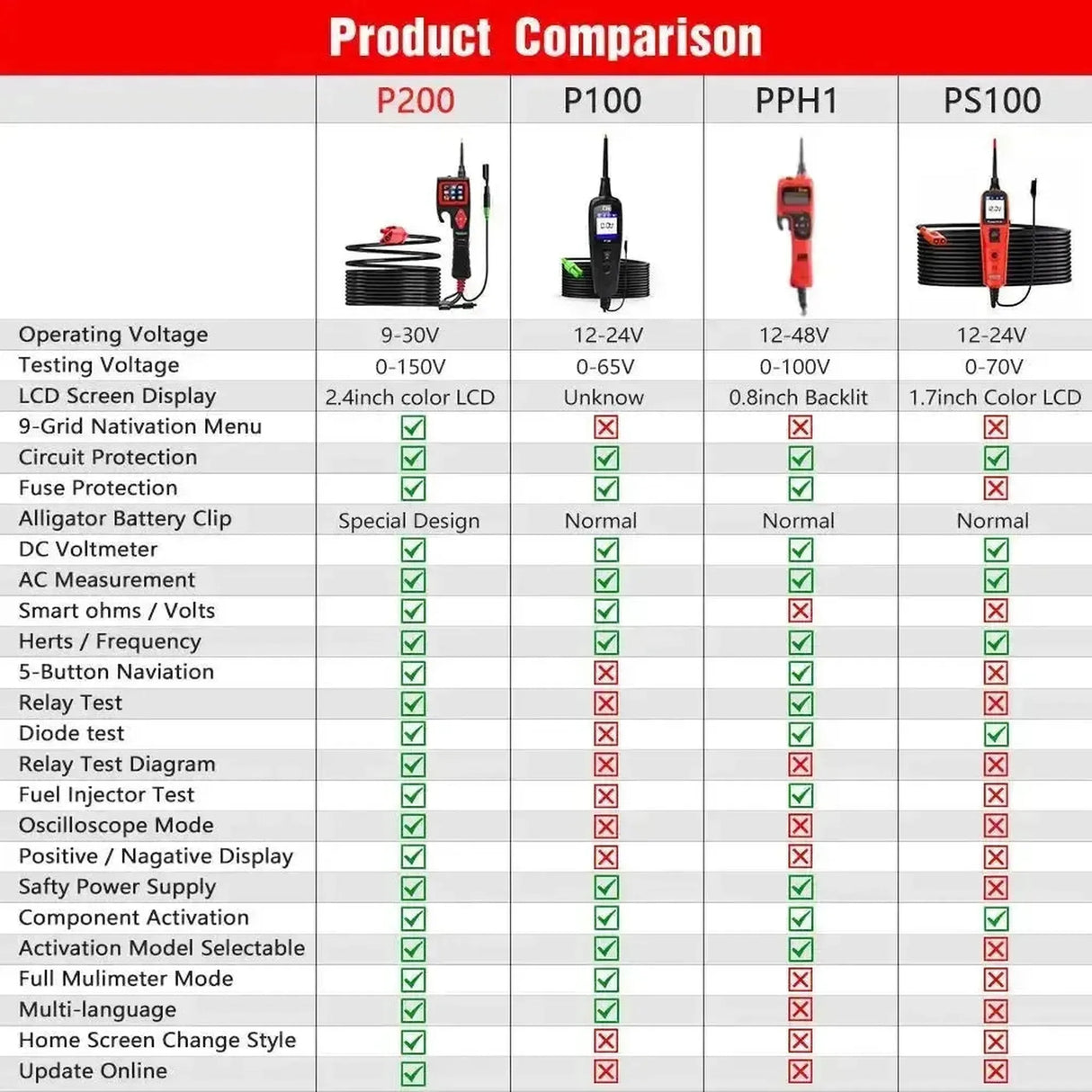

Technische Daten
| Spezifikation | Beschreibung |
|---|---|
| Produktmarke | TopDiag |
| Produktmodell | P200 |
| Display | 320x240 DPI TFT Farbdisplay |
| Versorgungsspannung | 12V oder 24V (versorgt über Fahrzeugbatterie) |
| Minimale / Maximale Betriebsspannung | 9V / 30V |
| Messbereich Spannung | 0,1V - 100V |
| Messbereich Widerstand | 1 Ohm - 200K Ohm |
| Schutz Stromunterbrecher | Einstellbar von 1A bis 18A |
| Betriebstemperatur | 0°C bis 60°C (32°F bis 140°F) |
| Lagerungstemperatur | -40°C bis 70°C (-40°F bis 185°F) |
