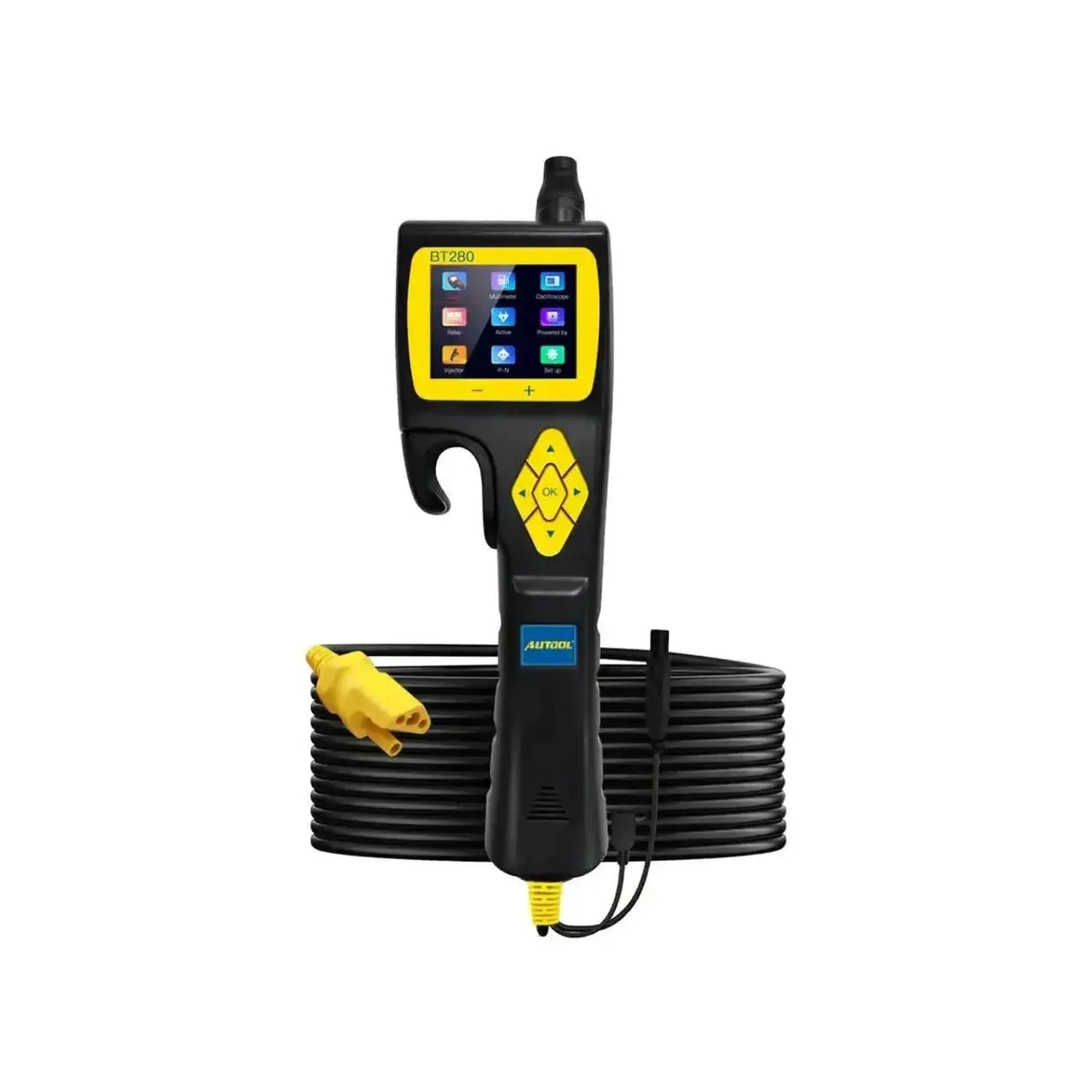

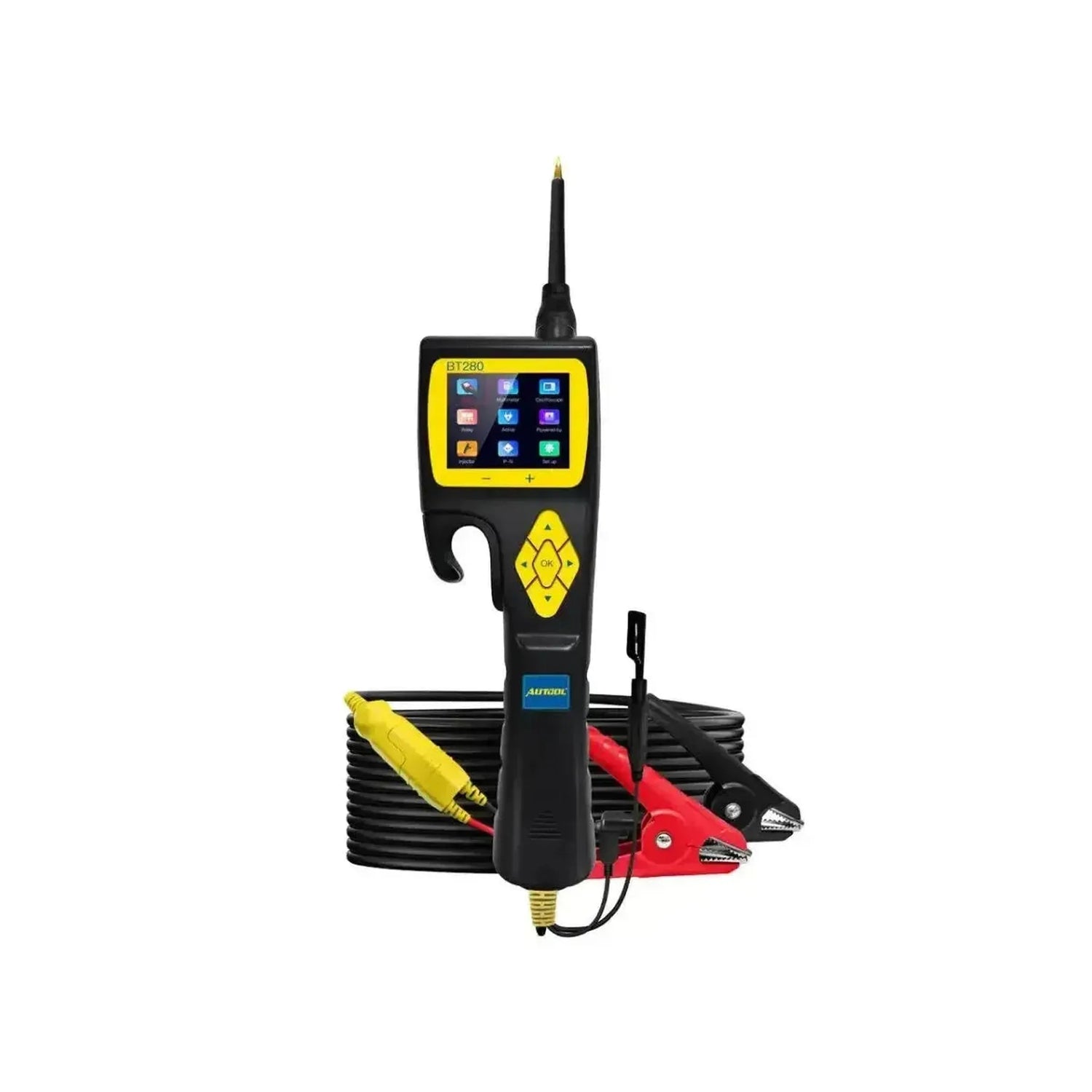

Der Autool BT280 Circuittester wurde entwickelt, um umfassende elektrische Diagnosen an 12V- und 24V-Fahrzeugsystemen durchzuführen. Der Tester hat eine Betriebsspannung von 9V bis 30V und kann mit dem robusten Messsensor Gleichspannungen bis maximal 100V messen. Das Gerät wird direkt über die Fahrzeugbatterie mit den mitgelieferten Batterieklemmen und einem 6 Meter langen Versorgungskabel mit Strom versorgt. Diese großzügige Kabellänge ermöglicht es dem Diagnosetechniker, ohne Verlängerungen Messungen rund um das gesamte Fahrzeug durchzuführen, von Sicherungskästen im Motorraum bis zu Beleuchtungskreisen an der Rückseite eines Nutzfahrzeugs oder Anhängers.
Während der Fehlersuche erkennt der Tester direkt den Schaltungstyp über den automatischen Smart Test-Modus, woraufhin aktuelle Messwerte für Spannung und Widerstand sofort auf dem 2,4-Zoll-LCD-Farbdisplay angezeigt werden. Neben passivem Messen bietet das Gerät die Möglichkeit, Aktuatoren wie Lüfter, Scheibenwischermotoren oder Beleuchtung aktiv zu testen, indem über den Taster direkt Spannung oder Masse an eine Komponente angelegt wird. Die eingebauten roten und grünen LED-Anzeigen geben dabei sofort eine visuelle Bestätigung der ermittelten Polarität (Plus oder Masse). Dank der integrierten Arbeitsleuchte ist der Testort stets gut beleuchtet, was das Durchmessen von Leitungen in dunklen und engen Bereichen erheblich erleichtert.
Anwendungen und Funktionen
Dieser Circuittester ersetzt mehrere Diagnosegeräte durch die Integration von Standardmessinstrumenten mit aktiven Testfunktionen.
- Multimeter-Modus: Misst die grundlegenden elektrischen Werte, darunter Gleichspannung (0,1V - 100V), Widerstand (1Ω - 200KΩ), Stromstärke (bis 18A) und Frequenz. Enthält außerdem einen Diodentest zur Überprüfung von Halbleitern im Ladesystem oder Relaisdioden.
- Oszilloskop-Modus: Erzeugt eine grafische Darstellung des gemessenen Spannungsverlaufs über die Zeit. Dies ist essenziell zur Kontrolle von wechselnden Signalen wie PWM-Steuerungen, Sensorsignalen oder zur Erkennung von Spannungsabfällen im Datenbus.
- Smart Test: Ein automatischer Modus, der selbstständig erkennt, ob die Messspitze Plus, Masse oder Widerstand berührt. Der Tester schaltet sofort auf die passende Messeinheit um, was die Fehlersuche deutlich beschleunigt.
- Aktivierung von Komponenten: Leitet direkt die vorhandene Batteriespannung oder Masse an einen Aktuator oder Verbraucher, um die Funktion zu überprüfen. Der Aktivierungsmodus kann auf Momentbetrieb (solange die Taste gedrückt wird), Dauerbetrieb (fest eingestellt) oder über ein wiederholtes Pulssignal eingestellt werden.
Spezielle Funktionen und Möglichkeiten
Für tiefgehende Diagnosen an modernen Motorsteuerungssystemen ist der Tester mit spezifischen Simulations- und Schutzfunktionen ausgestattet.
- Injektor-Test: Enthält vier spezifische Pulsmodi zur Ansteuerung von Kraftstoffeinspritzventilen. Dadurch kann der Injektor außerhalb oder im Fahrzeug sicher auf mechanisches Öffnen, Schließen und Sprühbild getestet werden, ohne Eingriff der Motor-ECU.
- Relais-Diagnose: Mithilfe eines speziellen Testanschlusses und der mitgelieferten Adapterkabel können häufig verwendete 4-polige und 5-polige Automotive-Relais direkt mit dem Tester aktiviert und auf korrekten Schaltkontakt geprüft werden.
- 0-5V Versorgungssimulation: Erzeugt eine einstellbare Referenzspannung zwischen 0V und 5V, begrenzt auf eine sichere Stromstärke von 100mA. Diese Funktion wird verwendet, um die Ausgangssignale von Sensoren (wie MAP- oder Drosselklappenpositionssensoren) zu simulieren, um die Verkabelung und die Reaktion der ECU zu testen.
- Einstellbarer Überlastschutz: Verfügt über eine elektronische „Sicherung“, deren Abschaltstrom im Menü konfiguriert werden kann. Dies schützt sowohl den Tester, die Fahrzeugverkabelung als auch die getestete Komponente vor Kurzschluss und übermäßiger Stromaufnahme während der aktiven Spannungsversorgung.
Lieferumfang
- 1x Autool BT280 Circuittester
- 1x Versorgungskabel mit Batterieklemmen und Verlängerungsstecker (6 Meter)
- 1x Testkabelset für Relaisdiagnose (mit Klemmen)
- 1x Satz austauschbarer Messspitzen und Sonden
- 1x Zusätzliches Massekabel mit Klemme (grün/schwarz)
- 1x USB-Kabel für Firmware-Updates
- 1x Robuster Aufbewahrungskoffer
- 1x Bedienungsanleitung
Technische Spezifikationen
| Spezifikation | Beschreibung |
|---|---|
| Produktmarke | Autool |
| Produktmodell | BT280 |
| Systemspannung (Eingang) | 9V - 30V DC |
| Messbereich Gleichspannung | 0,1V - 100V |
| Messbereich Widerstand | 1Ω - 200KΩ |
| Messbereich Strom | 0 - 18A |
| Versorgungssimulation | 0V - 5V (max. 100mA Ausgang) |
| Länge Versorgungskabel | 6 Meter |
| Display | 2,4-Zoll HD Farb-LCD |
| Schutz | Einstellbare elektronische Sicherung / Überstromschutz |
| Zusätzliche Funktionen | Integrierte Arbeitsleuchte, akustischer Summer (Lautsprecher) |
