Autel | SKU: PS100

Autel Powerscan PS100 | Schaltkreistester

Name: Autel Powerscan PS100 | Schaltkreistester
Brand: Autel
SKU: PS100
Price: 79.95 EUR
Availability: InStock

€79,95 inkl.

€66,07 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

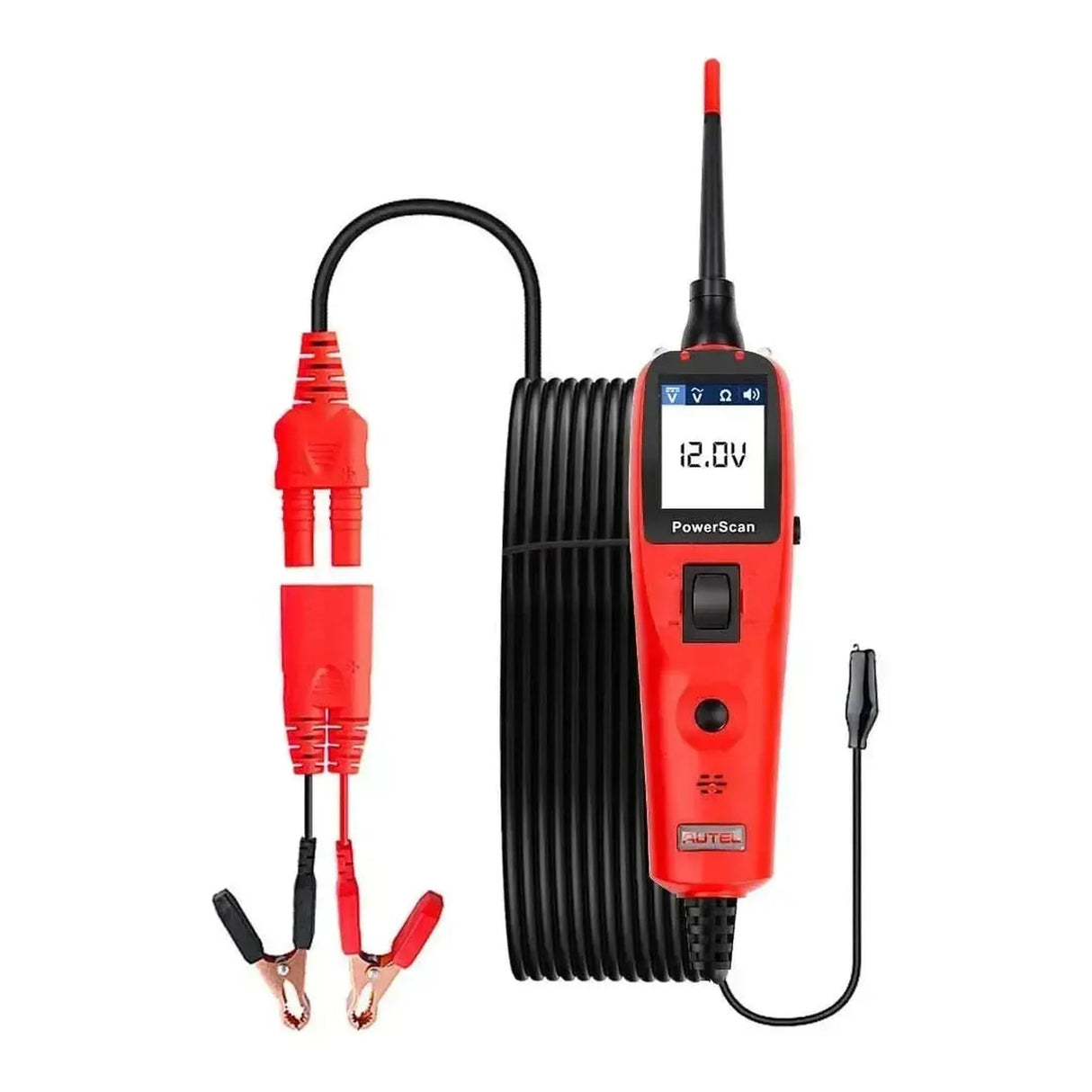

Der Autel PowerScan PS100 ist ein elektrischer Schaltkreistester für Fahrzeuge, der an allen elektrischen Systemen von 6 bis 30 Volt arbeitet. Das Gerät ist für die Diagnose von Verkabelungsproblemen, Schaltern, Sicherungen, Lampen und Anhängerbeleuchtung konzipiert. Der Tester verfügt über ein TFT-Farbdisplay mit 160x128 dpi, eine eingebaute Taschenlampe für Arbeiten an dunklen Stellen und eine akustische Tonanzeige, mit der Ergebnisse auch hörbar sind, ohne das Display sehen zu müssen.

Nach Anschluss der Testspitzen an die Fahrzeugbatterie können Spannung, Strom und Widerstand direkt über den Messpunkt abgelesen werden. Durch Betätigung des Schalters kann ein positiver oder negativer Batteriestrom zum Messpunkt geleitet werden, womit elektrische Komponenten wie Kühlventilatoren und Relais direkt ohne Brückendrähte aktiviert werden. Die eingebaute Oszilloskopfunktion zeigt Signalverläufe von unter anderem Nockenwellen-, Kurbelwellen- und Einspritzdüsensensoren. Eine interne Schutzschaltung schaltet bei Überlast die Ausgangsspannung ab und kann über eine Reset-Taste wiederhergestellt werden. Das mitgelieferte 20ft Verlängerungskabel ermöglicht Messungen entlang der gesamten Fahrzeuglänge, ohne ständig einen geeigneten Massepunkt suchen zu müssen.

VORTEILE

✔ Aktiviert Komponenten direkt über den Messpunkt ohne Brückendrähte, was Zeit bei Relais- und Lüftertests spart.

✔ Das 20ft verlängerbare Kabel erreicht Rücklichter und Anhängerbeleuchtung, ohne die Basisstation zu versetzen.

✔ Akustische Tonsignale machen Messergebnisse erkennbar, ohne das Display während der Messungen unter dem Armaturenbrett oder im Motorraum sehen zu müssen.

✔ Die eingebaute Oszilloskopfunktion visualisiert Signalverläufe von Kurbelwellen-, Nockenwellen- und Einspritzdüsensensoren.

HINWEISE

✕ Für Messungen an der Batterie aus der Ferne muss das 20ft Verlängerungskabel vollständig ausgezogen werden, was in beengten Werkstätten Platz erfordert.

✕ Bei Überlast schaltet die interne Schutzschaltung ab und muss vor weiteren Messungen manuell über die Reset-Taste zurückgesetzt werden.

Anwendungen und Funktionen

Der PowerScan PS100 unterstützt die folgenden elektrischen Testfunktionen:

Spannung und Polarität prüfen: Zeigt auf einen Blick, ob ein Stromkreis positiv, negativ oder offen ist, ohne die Klemmen an der Batterie wechseln zu müssen.
Durchgangstest: Überprüft die Kontinuität von Schaltern, Relais und Dioden mithilfe des eingebauten Massekabels.
Komponenten aktivieren: Schaltet elektrische Komponenten wie Kühlventilatoren und Relais über die Messspitze durch Zuführung von positivem oder negativem Batteriestrom ein.
Anhängerbeleuchtung testen: Prüft die Funktion von Anhängerkabeln und Anhängerleuchten über das lange Kabel ohne Demontage.
Erkennung schlechter Massekontakte: Identifiziert erhöhte Übergangswiderstände an Masseanschlüssen ohne Spannungsabfalltests durchzuführen.
Kurzschlussortung: Lokalisieren von Kurzschlüssen über die gesamte Fahrzeuglänge, ohne Sicherungen während der Suche opfern zu müssen.
Strom-, Spannungs- und Widerstandsmessung: Liest Werte über die Messspitze zur Diagnose von Verkabelung, Stromversorgungen und Komponenten bis 200 KΩ ab.

Besondere Funktionen und Möglichkeiten

Der PS100 verfügt über einige besondere Funktionen zusätzlich zu den Standard-Schaltkreistests:

Eingebaute Oszilloskopfunktion: Zeigt visuelle Signalverläufe an der Messspitze zur Analyse von Nockenwellen-, Kurbelwellen- und Einspritzersensoren.
Audio-Ton-Navigation: Ermöglicht dem Benutzer das Navigieren durch Menüs ohne Blickkontakt zum Display, sobald die Tonverknüpfung bekannt ist.
Arbeitsleuchte für dunkle Umgebungen: Beleuchtet den Messbereich über die integrierte Taschenlampe an der Vorderseite des Geräts.
Zurücksetzbare Überlastsicherung: Schützt das Gerät und Fahrzeugkomponenten bei Kurzschluss und ist über die Reset-Taste ohne Sicherungstausch wiederherstellbar.

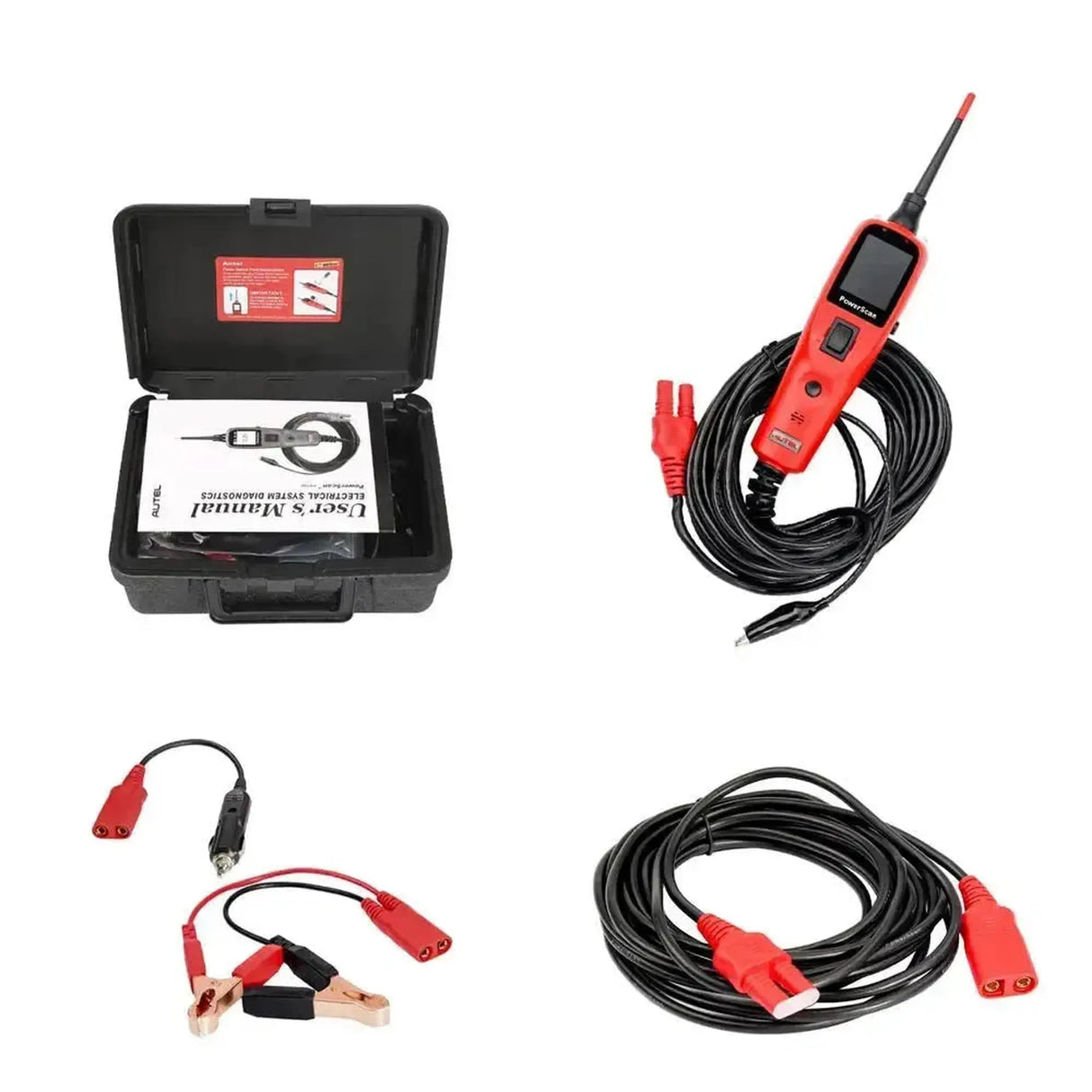

Lieferumfang

1x Autel Powerscan PS100 | Schaltkreistester
1x Robuster, stoßfester Koffer
1x Verlängerungskabel 20 ft
1x Messspitze
1x Batterieklemmen-Set
1x Zigarettenanzünderadapter
1x Bedienungsanleitung

💡

Gut zu wissen: Schließen Sie beim Aktivieren von starken Verbrauchern wie Anlassrelais oder Kühlventilatoren immer zuerst das zusätzliche Massekabel direkt an einen sauberen Erdungspunkt an. Bei unzureichendem Massekontakt reagiert die Überlastsicherung vorzeitig, wodurch die Komponentenaktivierung nicht erfolgt.

Technische Spezifikationen

Spezifikation	Beschreibung
Produktmarke	Autel
Produktmodell	PowerScan PS100
Produkttyp	Elektrischer Schaltkreistester für Fahrzeuge
Display	TFT-Farbdisplay (160x128 dpi)
Externe Stromversorgung	12,0 oder 24,0 V
Arbeitsbereich elektrische Systeme	6 bis 30 V
DC-Spannungsbereich	0-65 V + 1 Ziffer
Widerstandsbereich	0-200 KΩ
Frequenzbereich (Tonanzeige)	0 Hz bis 10 KHz
DC-Spannungsauflösung	0,1 V
Kabellänge	20 ft verlängerbar
Betriebstemperatur	0°C bis 60°C (32°F bis 140°F)
Abmessungen	4,96" x 1,83" x 1,38"
Nettogewicht / Bruttogewicht	0,105 kg (0,23 lb) / 0,726 kg (1,6 lb)
