Jaltest  |  SKU: JDC538A

Jaltest (JDC538A) | Yanmar 6-poliges OBD - 16-poliges OBD2 Adapterkabel | Verbrennungsmotor

€144,95 inkl.
€119,79 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

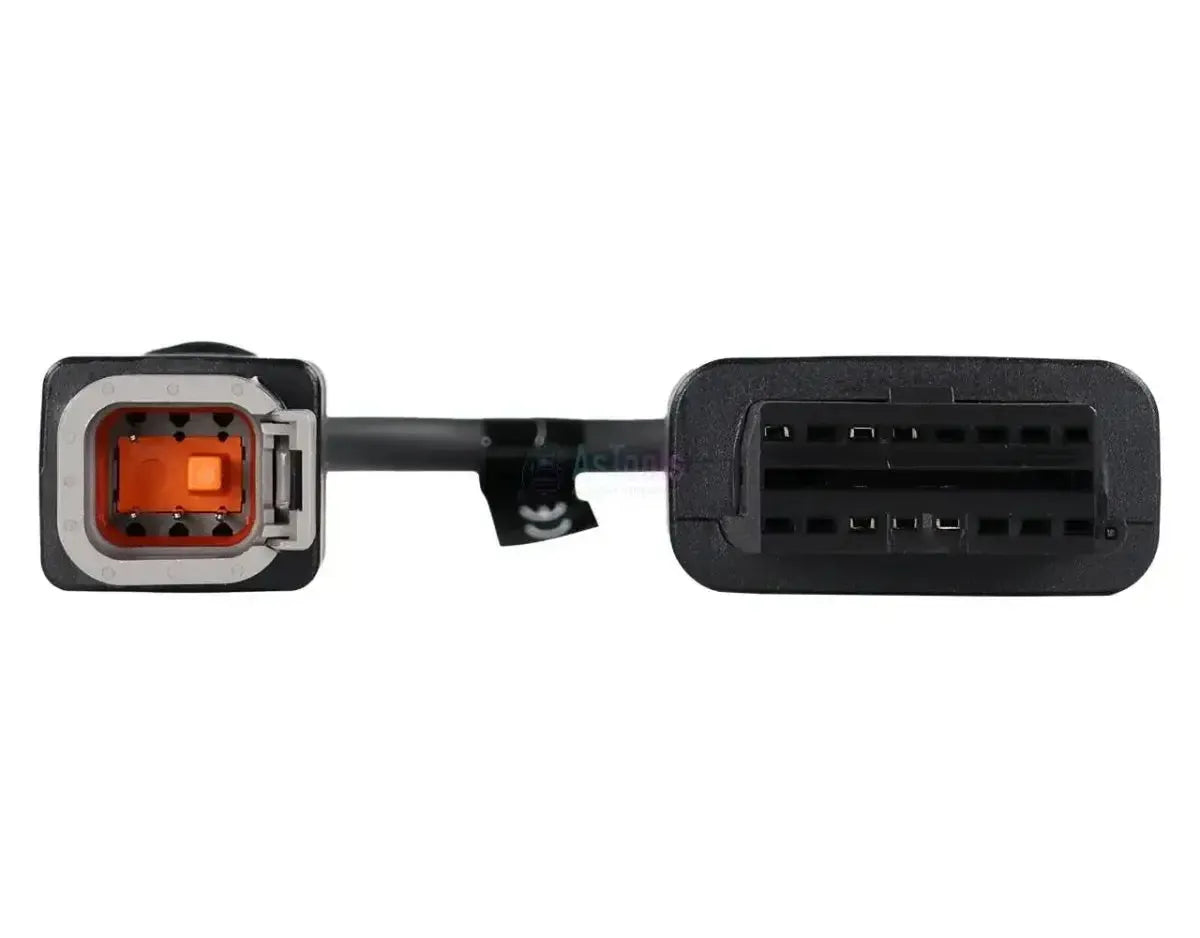

Die Jaltest JDC538A verbindet den 6-poligen Diagnoseanschluss der Yanmar-Industriemotoren mit dem 16-poligen OBD2 Ihres Jaltest-Diagnosekabels. Motorseitig sitzt ein rechteckiger hellgrauer Stecker mit orangefarbenem Keil in einer schwarzen Umspritzung. Das Kabel verläuft als einzelner gerader Strang, ohne Abzweigung oder Modul, und misst 28 bis 30 cm.

Der Anschluss gehört zum Motor und befindet sich am oder neben dem Motorblock. Hinter dem Stecker erreichen Sie das EDC Yanmar Bosch, das EMS Yanmar Denso und das DCU der Abgasnachbehandlung. Das Kabel arbeitet mit der Jaltest Link V8.1 und V9 und fällt unter Jaltest OHW und Jaltest Marine.

PLUSPUNKTE

✔Erreicht sowohl das EDC Yanmar Bosch als auch das EMS Yanmar Denso, einschließlich der Stage V-Ausführung der Denso-Einheit.
✔Ermöglicht außerdem Zugriff auf das DCU der Abgasnachbehandlung, ohne separaten Anschluss.
✔Beim EDC Bosch und EMS Denso sind Wartungsintervalle und zusätzliche Aktionen im Umfang enthalten.
✔Funktioniert sowohl mit der Jaltest Link V8.1 als auch mit der V9.

HINWEISE

✕Beim Steuergerät EDC Yanmar ist keine Funktion im Umfang enthalten; es liefert keine Fehlercodes oder Messwerte.
✕Die Stage V-Ausführung des EMS Yanmar Denso hat keine zusätzlichen Aktionen, das normale EMS Denso dagegen schon.
✕Nur für den 6-poligen Stecker; die Innenbordmotoren (Baureihen JH, BY, LV und SY) verwenden den 3-poligen JDC612A.
✕Für die Verwendung sind eine Jaltest Link und eine aktive Lizenz erforderlich; diese sind nicht im Lieferumfang des Kabels enthalten.

Anwendungen und Funktionen

Über diese Verbindung greifen Sie mit der Jaltest-Software auf die Steuergeräte des Yanmar-Motors zu. Welches Steuergerät Sie vorfinden, hängt von der Motorreihe und der Emissionsstufe ab.

Steuergeräte, auf die Sie zugreifen können

  • EDC Yanmar Bosch: Motorsteuerung, vollständige Liste.
  • EMS Yanmar Denso: Motorsteuerung, vollständige Liste.
  • EMS Yanmar Denso (Stage V): Ohne zusätzliche Aktionen.
  • DCU: Abgasnachbehandlung.

Was Sie tun können

  • Fehlercodes: Motor und Abgasnachbehandlung auslesen.
  • Messwerte: Mit einstellbaren Alarmgrenzen.
  • Wartung: Intervalle, mit Kundenbericht.
  • Zusätzliche Aktionen: Bei EDC Bosch und EMS Denso.

So verwenden Sie es

  1. Stecker prüfen: Suchen Sie den grauen Stecker mit orangefarbenem Keil.
  2. Anschließen: Stecken Sie die JDC538A in den Anschluss.
  3. Link verbinden: Schließen Sie die OBD2-Seite am Jaltest Link an.
  4. Zündung ein: Schalten Sie die Zündung ein.
  5. Auslesen: Wählen Sie Yanmar, die Motorreihe und das Steuergerät.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist die Motorreihe, nicht die Maschine. Yanmar-Motoren werden als separater Antrieb in kompakte Maschinen, Aggregate und Arbeitsgeräte eingebaut. Welcher Stecker am Motorblock sitzt, erkennen Sie an der Form. Rechteckig mit orangefarbenem Keil passt zu diesem Kabel, dreieckig mit grünem Keil zur JDC612A.

Yanmar:

  • 3TNV-Serie: 3TNV86CHT, 3TNV86CT, 3TNV88C und 3TNV88F.
  • 4TNV-Serie: 4TNV86CHT, 4TNV86CT, 4TNV88C, 4TNV94FHT, 4TNV98C, 4TNV98CT und 4TNV98T.
  • 4TN-Serie: 4TN101 und 4TN107; beim 4TN107 ist außerdem das DCU im Umfang enthalten.

Anwendungen:

  • Eingebaut: Kompakte Erd- und Baumaschinen, Hebe- & Hubgeräte, Aggregate und stationäre Anlagen.
💡
Gut zu wissen: Der Diagnoseanschluss befindet sich am oder neben dem Motorblock, nicht an einer festen Stelle in der Maschine. Dieses Kabel passt an den rechteckigen hellgrauen Stecker mit orangefarbenem Keil. Für die Innenbordmotoren verwendet Yanmar einen dreieckigen 3-poligen Stecker mit grünem Keil. Prüfen Sie vor der Bestellung zuerst, welcher Anschluss an Ihrem Motor sitzt.

Lieferumfang

  • 1x Jaltest (JDC538A) | Yanmar 6-polig OBD - 16-polig OBD2 Adapterkabel | Verbrennungsmotor

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels. Jaltest-Kabel funktionieren mit der Diagnoseausrüstung von Jaltest.Marke
Jaltest (Cojali)
Um welche Art von Kabel es sich handelt. Ein Diagnosekabel verbindet mit dem Diagnosestecker, ein Messkabel misst ein einzelnes Bauteil.Kabeltyp
Adapterkabel
Zu welchem Softwarepaket von Jaltest das Kabel gehört. Für die Nutzung des Kabels benötigen Sie eine Lizenz für dieses Modul.Jaltest-Softwaremodul
  • OHW Bau- und Geländemaschinen
  • Marine Wasserfahrzeuge

Anschlüsse

Zu welcher Version der Jaltest Link Diagnoseschnittstelle das Kabel passt. Nicht jedes Kabel funktioniert mit jeder Version.Passende Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Der Stecker auf der Seite des Diagnosegeräts. Er muss zu Ihrer Schnittstelle oder Ihrem Diagnosekabel passen.Anschluss Schnittstellenseite
16-polig OBD2
Der Stecker auf der Seite des Fahrzeugs, des Motors oder der Maschine. Er muss zum Diagnosestecker oder Bauteil passen.Anschluss Fahrzeugseite
6-poliger OBD
Wie lang das Kabel ist. Ein längeres Kabel bietet mehr Bewegungsfreiheit bei der Arbeit.Kabellänge
28 bis 30 cm

Diagnosefunktionen

Ob Sie die aktuellen Sensorwerte bei laufendem Fahrzeug anzeigen können. Hilfreich bei der Fehlersuche.Messwerte live anzeigen
Ob Sie sehen können, wann die nächste Wartung fällig ist. Hilfreich für die Planung von Werkstattterminen.Wartungsdaten anzeigen

Verwendung

In welchem Jaltest-Kabelset dieses Kabel ebenfalls enthalten ist. Besitzen Sie dieses Set bereits, haben Sie dieses Kabel möglicherweise schon.Teil des Kabelsets
OHW-Kabelset Basis, Kabelset Stationärmotoren
Referenznummer
JDC538A
Erforderlich für die Nutzung
Jaltest Link V8.1 oder V9

Weitere Spezifikationen

Anwendung
Yanmar-Industriemotoren mit 6-poligem Diagnoseanschluss
Steuergeräte
EDC Yanmar Bosch, EMS Yanmar Denso, EMS Yanmar Denso (Stage V) und DCU (Abgasnachbehandlung)
Bestandteil des Kabelsatzes
OHW-Kabelset Basis (70002030) und Kabelset stationäre Motoren (70002006)
