Jaltest  |  SKU: JDCOBD6

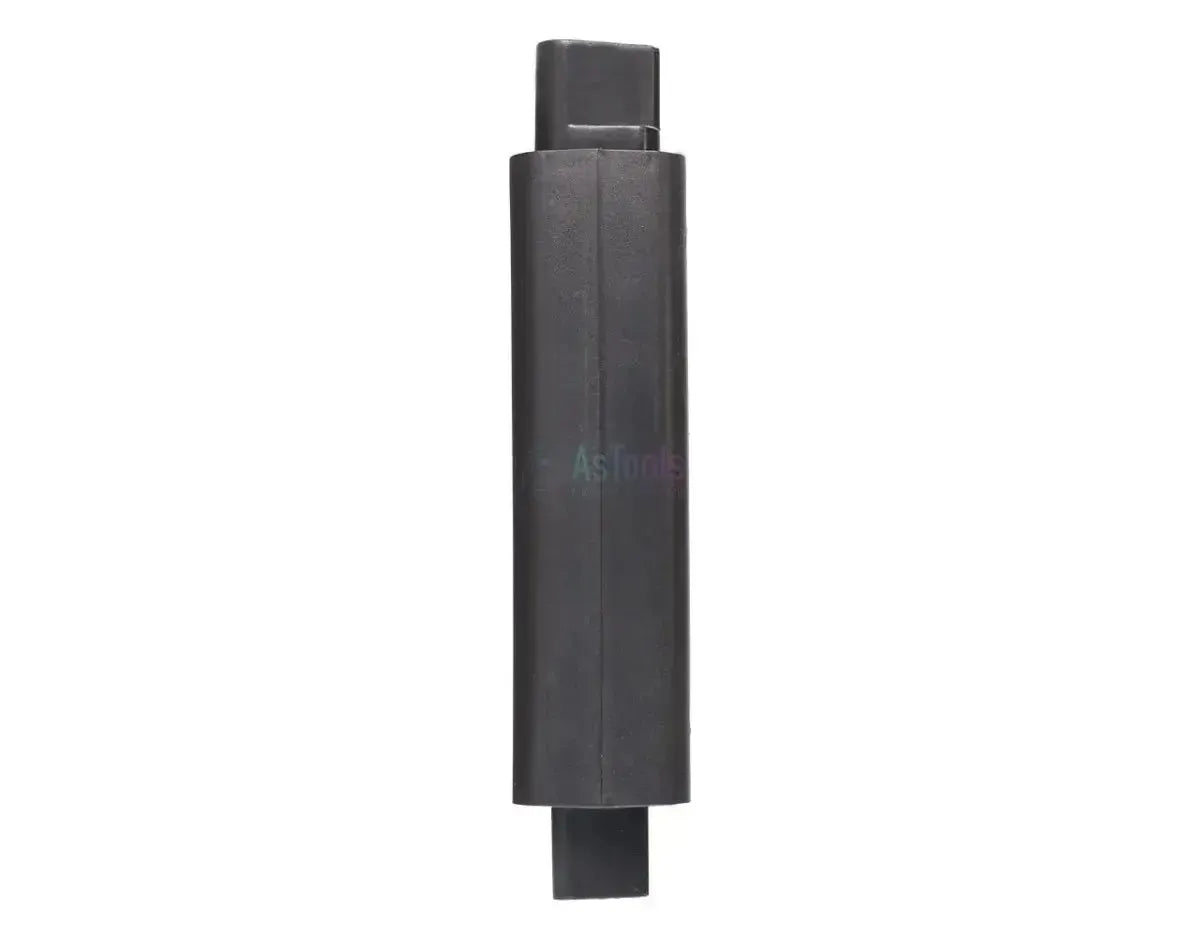

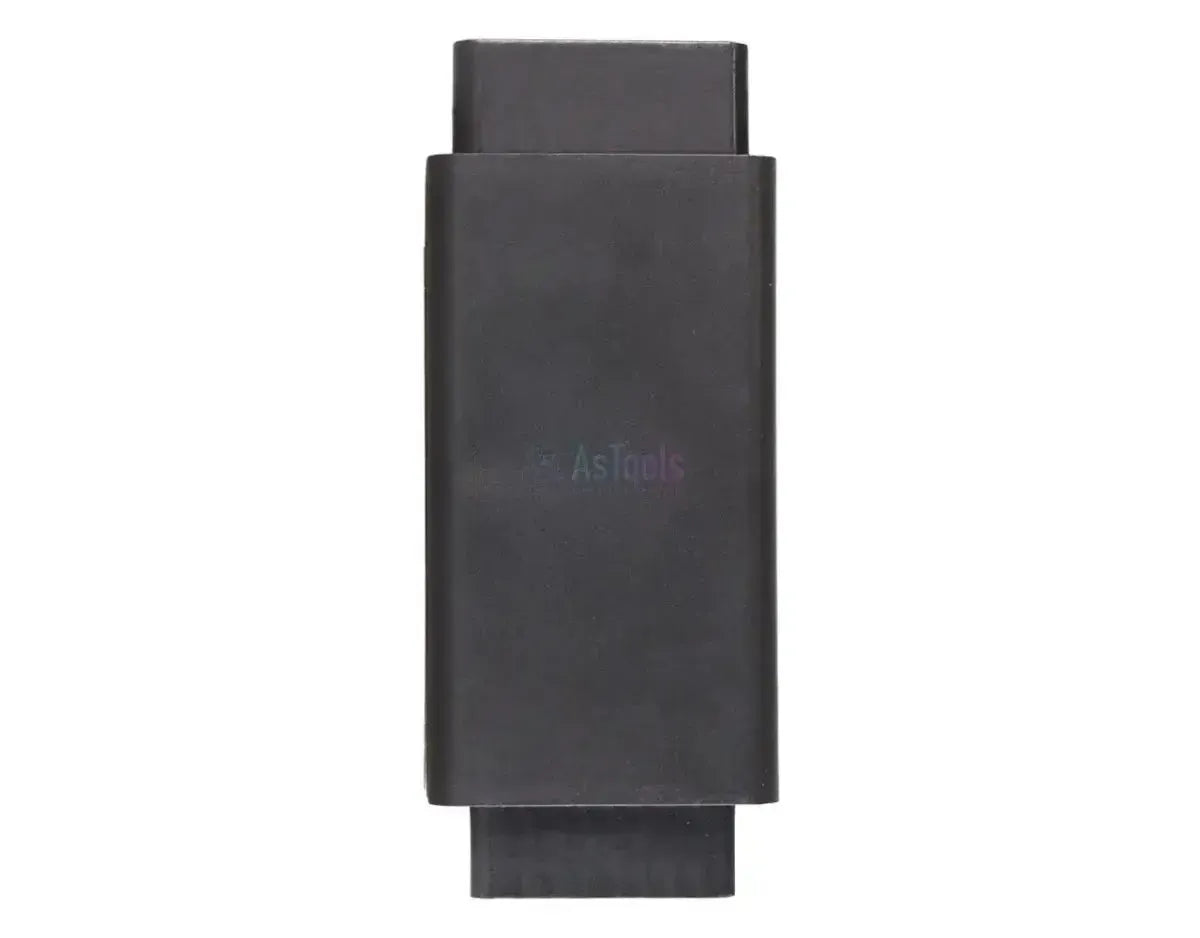

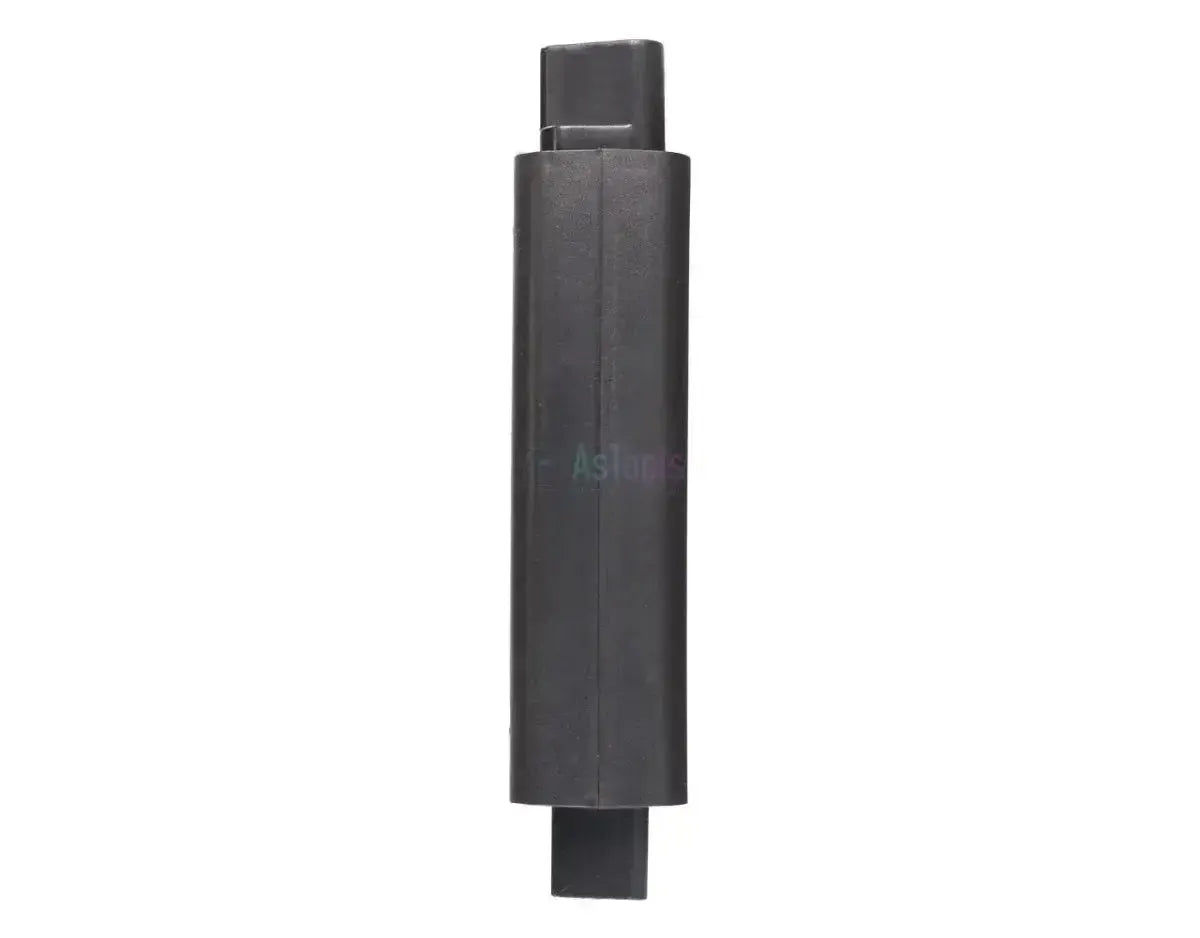

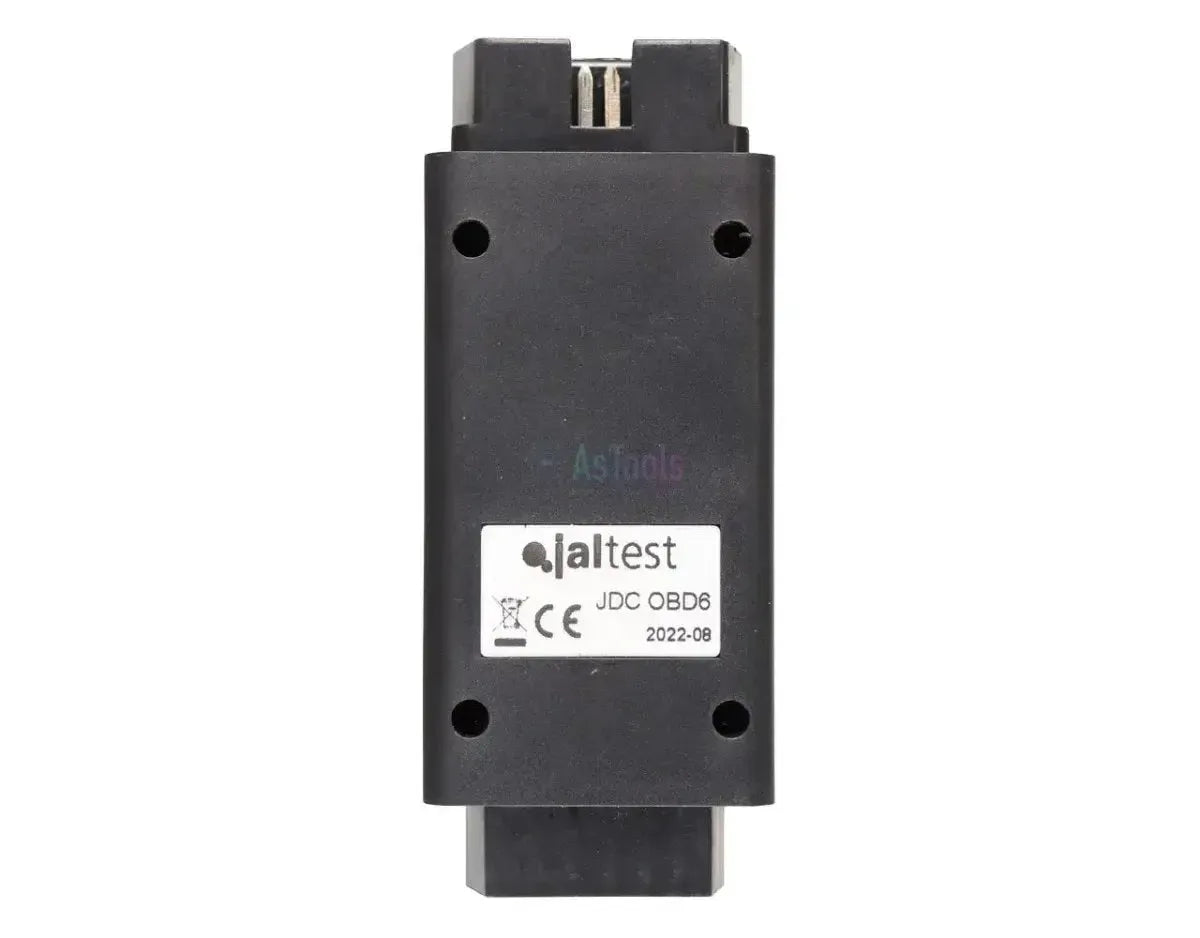

Jaltest (JDCOBD6) 16-poliger OBD2 Konverteradapter (PWM/VPW>CAN) | Lieferwagen

€256,95 inkl.
€212,36 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

De Jaltest JDCOBD6 zet de oudere OBD2-protocollen PWM en VPW om naar CAN. Hij vertaalt de vorm van de communicatie: Het voertuig praat SAE J1850, de Jaltest Link krijgt CAN aangeboden. U plaatst hem tussen de diagnoseaansluiting van het voertuig en de 16-pins OBD2-diagnosekabel van de Link.

PWM en VPW zijn de twee varianten van SAE J1850, het protocol dat in de eerste jaren van OBD2 naast de latere CAN-bus werd gebruikt. U herkent ze aan de aansluiting: J1850 werkt over pen 2 (PWM gebruikt daarnaast pen 10), CAN ligt op de pennen 6 en 14. Is pen 2 bezet en blijven 6 en 14 leeg, dan is deze omzetting nodig.

PLUSPUNTEN

✔Zet de oudere SAE J1850 PWM- en VPW-communicatie om naar CAN, zodat de Jaltest Link ermee overweg kan.
✔Dekt beide J1850-varianten af, dus u hoeft niet vooraf te bepalen of het om PWM of om VPW gaat.
✔Sluit aan op de 16-pins OBD2-diagnosekabel die bij de Jaltest Link hoort; een tweede kabel is niet nodig.
✔Aan de pennen 2, 6 en 14 van de aansluiting ziet u zonder gereedschap of dit de juiste omvormer is.

AANDACHTSPUNTEN

✕Voertuigen die al over CAN communiceren, met de pennen 6 en 14 bezet, hebben deze omzetting niet nodig.
✕Hij vervangt de OBD2-diagnosekabel niet: Hij wordt ertussen geplaatst en werkt niet los van die kabel.
✕Alleen bruikbaar op de 16-pins OBD2-aansluiting. Een merkeigen OBD1-stekker vraagt een andere adapter.
✕De lengte en de vereiste Link-versie zijn voor deze uitvoering niet opgegeven.

Toepassingen en functionaliteiten

Via deze omvormer benadert u met de Jaltest-software de regeleenheden van een voertuig dat nog via SAE J1850 praat. De omzetting betreft alleen de vorm van de communicatie; welke systemen u ziet, volgt uit de Jaltest-dekking voor dat voertuig.

Regeleenheden die u kunt benaderen

  • J1850-systemen: Achter de diagnoseaansluiting.
  • Per model: Volgens de Jaltest-dekking.

Wat u kunt doen

  • Foutcodes: Lezen en wissen, met OE-omschrijving.
  • Live data: Sensoren en parameters volgen.
  • Actuatortests: Componenten gericht aansturen.
  • Service: Resets en kalibraties.

Zo gebruikt u hem

  1. Pennen controleren: Pen 2 bezet, pennen 6 en 14 leeg.
  2. Omvormer plaatsen: Steek hem in de diagnoseaansluiting.
  3. Kabel koppelen: Sluit de 16-pins OBD2-kabel van de Link aan.
  4. Software starten: Open Jaltest op de pc.
  5. Uitlezen: Kies merk en model van het voertuig.

Compatibele voertuigen en toepassingen

Bepalend is het protocol, niet het model. Deze uitvoering hoort bij voertuigen die op de 16-pins OBD2-aansluiting via SAE J1850 communiceren. Aan de bezette pennen ziet u zelf om welk geval het gaat.

Zo stelt u het vast:

  • Pen 2 bezet: SAE J1850; bij PWM ook pen 10.
  • Pennen 6 en 14 leeg: Geen CAN, omzetting nodig.

Buiten bereik:

  • Pennen 6 en 14 bezet: Het voertuig praat al CAN.

Segment:

  • Bestelauto: Binnen de module Jaltest CV.
💡
Goed om te weten: Deze omvormer vervangt de 16-pins OBD2-diagnosekabel niet, maar wordt ertussen geplaatst. Controleer aan het voertuig zelf of pen 2 bezet is en de pennen 6 en 14 leeg zijn voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDCOBD6) 16-pins OBD2 Converter Adapter (PWM/VPW>CAN) | Bestelauto

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
Jaltest
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
Adapter
An welchen Fahrzeugen oder Maschinen Sie das Kabel einsetzen können. So sehen Sie schnell, ob es zu Ihrem Werkstattalltag passt.Fahrzeugarten
  • Lieferwagen

Geeignet für

Mit welcher Marke von Diagnosegeräten das Kabel funktioniert. Ein Kabel einer Marke passt meist nicht an Testern anderer Marken.Passendes Diagnosegerät
  • Jaltest
Welches Jaltest-Modul Sie für die Verwendung des Kabels benötigen. Ohne die passende Lizenz funktioniert das Kabel nicht.Jaltest-Softwaremodul
  • CV Nutzfahrzeuge

Anschlüsse

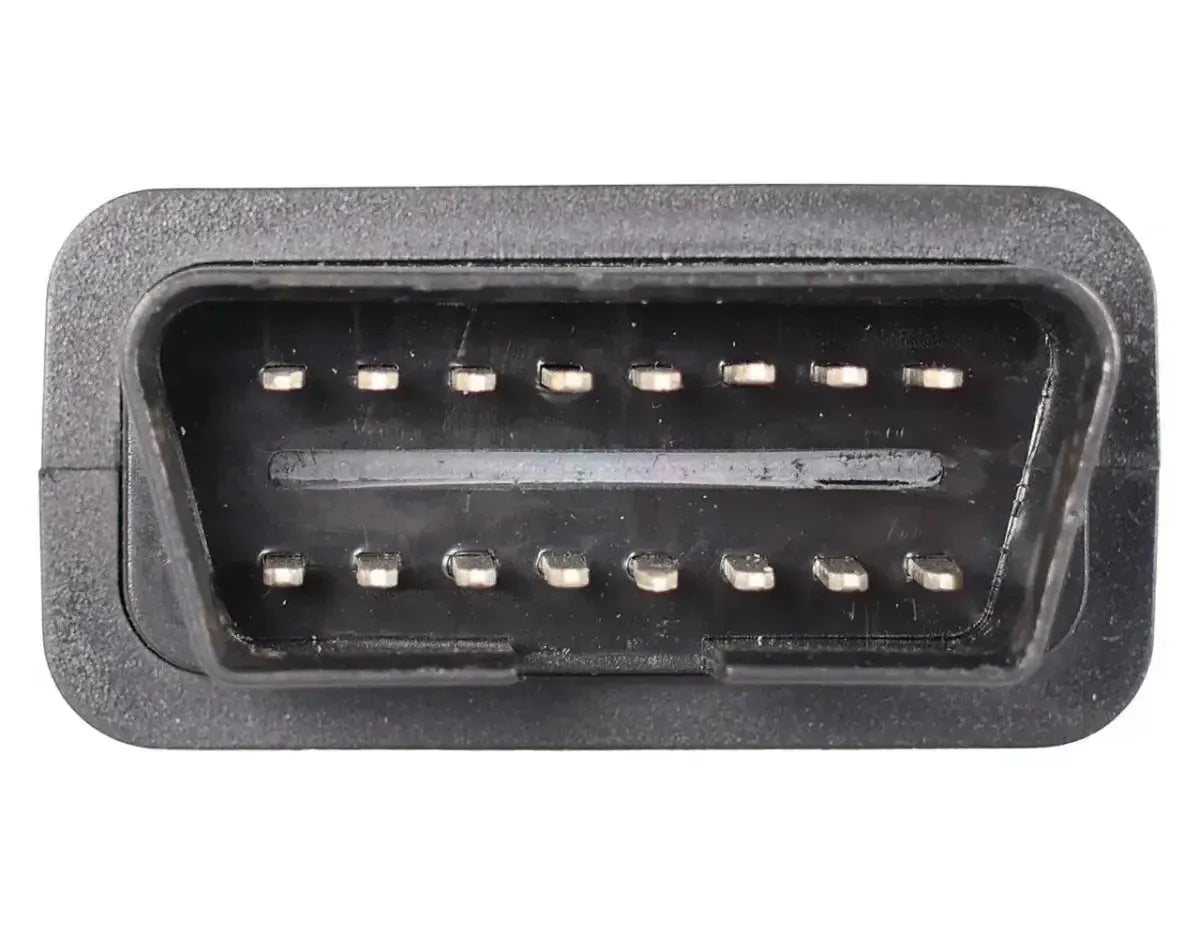

Der Stecker, der in die Diagnosebuchse des Fahrzeugs oder der Maschine gesteckt wird. Er muss exakt passen.Anschluss Fahrzeugseite
16-poliger OBD

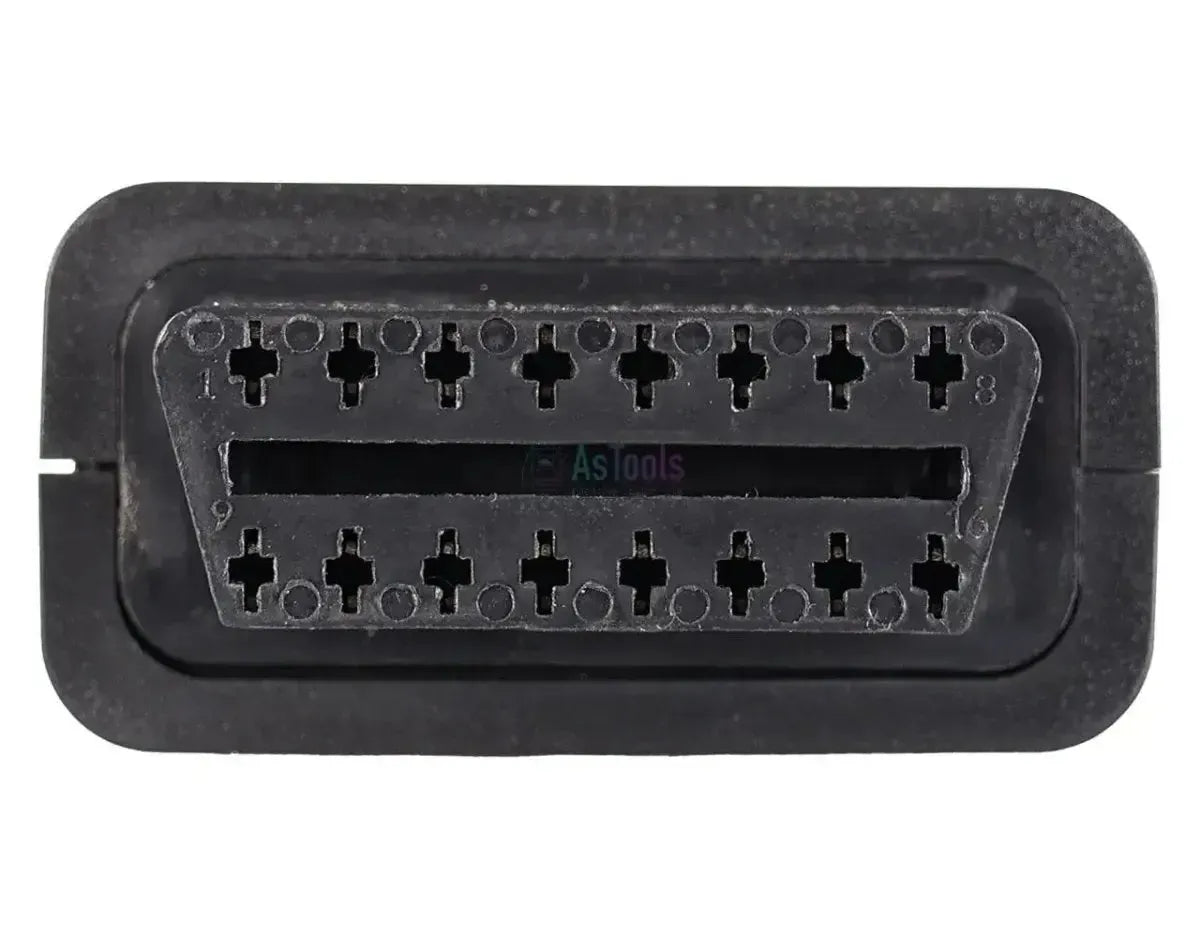

Der Stecker auf der Seite Ihres Diagnosegeräts oder Ihrer Schnittstelle. Meist ein 16-poliger OBD2-Stecker.Anschluss Geräteseite
16-polig OBD2

Diagnosefunktionen

Sie sehen die aktuellen Messwerte der Sensoren, während das Fahrzeug läuft. Hilfreich bei der Fehlersuche.Live-Daten anzeigen
Sie können Bauteile gezielt ansteuern, um zu prüfen, ob sie defekt sind. Das erspart Ihnen langes Suchen.Komponenten ansteuern

Maße und Gewicht

Referenznummer
JDCOBD6

Weitere Spezifikationen

Type
OBD2-omvormer (protocolomzetting)
Toepassing
Voertuigen met SAE J1850 PWM- of VPW-communicatie op de 16-pins OBD2-aansluiting
Aansluiting voertuigzijde
16-pins OBD2 met SAE J1850 PWM- of VPW-communicatie
