Jaltest Anhänger Diagnosegerät

Das Jaltest Trailer-Modul ist eine führende Multi-Brand- und Multi-System-Diagnoseplattform, speziell entwickelt für die komplexe Elektronik von Anhänger und Auflieger. Das System ist für die vollständige Diagnose von Komponenten wie dem elektronischen Bremssystem (EBS), dem elektronischen Luftfedersystem (ECAS) und anderen Steuergeräten, die standardmäßig an modernen Anhängern vorhanden sind, konzipiert. Die Lösung besteht aus dem robusten, kabellosen Jaltest Link VCI in Kombination mit der leistungsstarken Jaltest SOFT-Diagnosesoftware.

Was Jaltest auszeichnet, ist die Integration von Diagnose, technischen Informationen und Reparaturanleitungen in einer Plattform. Der Techniker wird in jeder Phase des Werkstattprozesses aktiv unterstützt – von der Analyse einer EBS-Störung bis zur Kalibrierung nach der Reparatur – alles innerhalb einer intuitiven und benutzerfreundlichen Oberfläche. Jaltest Trailer ist damit der ideale Diagnosepartner für jede Werkstatt, die auf Anhängerwartung spezialisiert ist.

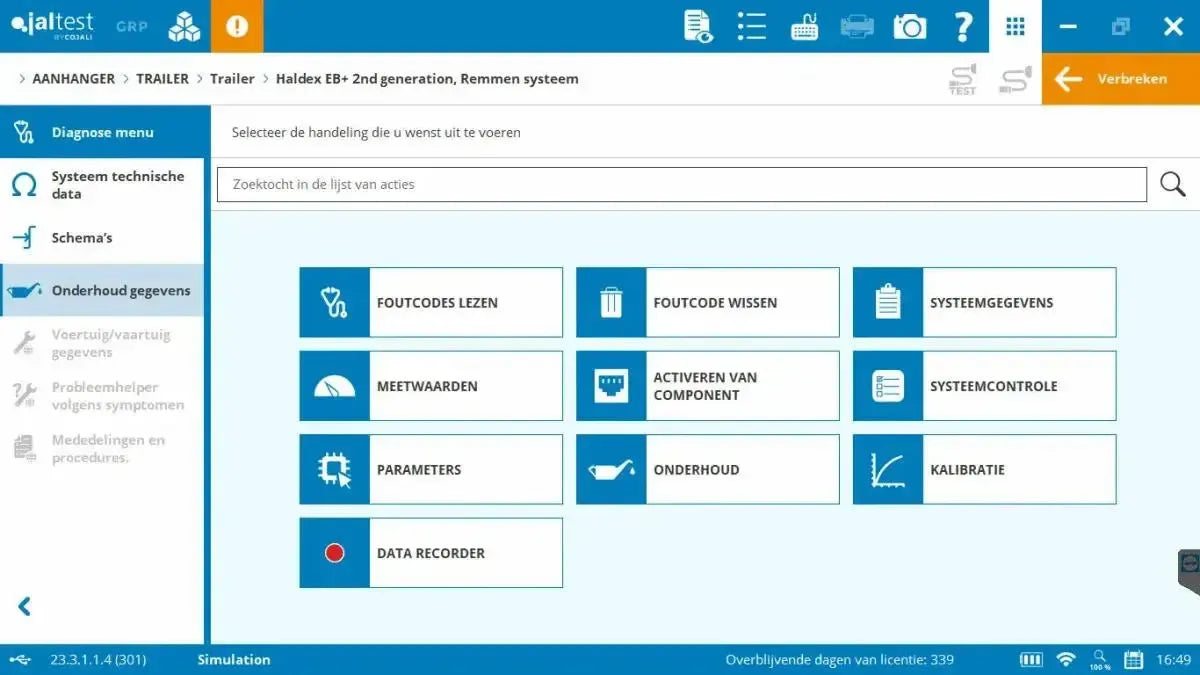

Diagnosefunktionen:

Das Jaltest Trailer-Modul bietet umfassende, markenunabhängige Diagnose auf OE-Niveau für alle elektronischen Systeme, die an modernen Anhängern und Aufliegern vorhanden sind. Der Fokus liegt auf Sicherheitssystemen wie EBS und ECAS, aber auch auf anderen Steuergeräten.

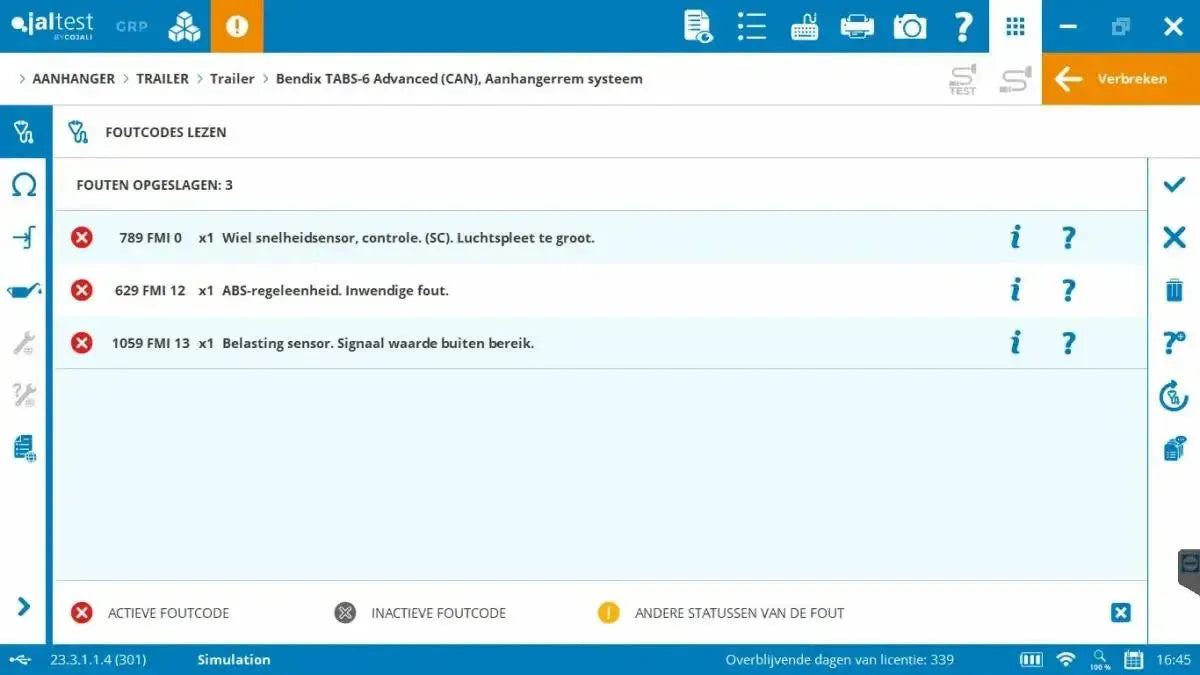

• Fehlercodes lesen und löschen: Erkennt aktive, inaktive und permanente Fehlercodes in Systemen wie EBS und Luftfederung (ECAS). Fehlercodes können nach erfolgter Reparatur direkt gelöscht werden.
• Live-Datenüberwachung: Zeigt Echtzeit-Sensorwerte und Systemparameter, darunter Luftbalgdruck, Bremsdruck pro Rad, Verschleißanzeiger und Raddrehzahlen. Benutzer können eigene Listen mit Parametern erstellen, die numerisch oder grafisch dargestellt werden.
• Aktuatoren testen: Ermöglicht die direkte Ansteuerung von Komponenten wie EBS-Modulatoren, Bremskraftverteiler und Magnetventilen zur Funktionskontrolle in Echtzeit.
• System- und ECU-Informationen: Bietet Zugriff auf die Identifikationsdaten der Trailer-Steuergeräte, einschließlich Teilenummer, Seriennummer und Softwareversion der EBS-ECU

Wartungs-, Service- & Kalibrierfunktionen:

Das Jaltest Trailer-Modul bietet ein breites und tiefgehendes Spektrum an Wartungs-, Service- und Kalibrierungsprozeduren für Anhänger und Auflieger. Diese Funktionen sind gleichwertig mit – und in vielen Fällen umfangreicher als – die Möglichkeiten der originalen Händlerausrüstung. Sie ermöglichen Technikern, vollständige Reparaturprozesse von der Diagnose bis zur Endkontrolle eigenständig und gemäß OEM-Spezifikationen durchzuführen.

Elektronisches Bremssystem (EBS/ABS) Service:

Der Kern der Anhängerdianose. Vollständige Unterstützung für Systeme von Wabco, Knorr-Bremse und Haldex:

• EBS-Modulator Programmierung & Austausch: Geführtes Verfahren zum Austausch des Modulators. Die Software kopiert alle Parameter der alten Einheit und schreibt sie in die neue.
• Parameter Einstellung EBS: Anpassung wichtiger Fahrzeugparameter wie:
  • Reifengröße und -umfang
  • Achslastverteilung und Schwerpunkt
  • Bremsberechnung basierend auf eingegebenen Werten
  • Aktivierung/Deaktivierung von Funktionen wie Roll Stability Support (RSS)
• Systemprüfungen Bremsen: Durchführung geführter Tests, darunter:
  • Automatische Bremsaktuatorprüfung pro Rad
  • Bremszylinderdrucktest

• Bremsbelagverschleiß zurücksetzen: Kalibrierung der Verschleißsensoren nach Austausch der Bremsbeläge.

Elektronischer Luftfederungsservice (ECAS):

• Fahrhöhenkalibrierung: Einstellen und Kalibrieren von:
  • Normale Fahrhöhe
  • Hubhöhe und Senkhöhe
• Kalibrierung der Höhensensoren: Präzise Einstellung nach Austausch des Sensors, Ventilblocks oder der ECU.
• Achslastkalibrierung: Kalibrierung der Achslastsensoren für korrekte Gewichtsmessung und Anzeige.

Allgemeine Wartungsfunktionen:

• Wartungsintervall zurücksetzen: Falls von der ECU unterstützt, kann das Service-Intervall nach Durchführung einer Wartung zurückgesetzt werden.
• Systemspannungskontrolle: Echtzeitüberwachung der Versorgungsspannung der EBS-ECU, entscheidend für einen stabilen Betrieb und Fehleranalyse.

Fortschrittliche Diagnose & technische Informationen:

Die Stärke des Jaltest Trailer-Moduls liegt nicht nur in der Fehlererkennung, sondern in der direkten Integration von spezialisierten technischen Informationen innerhalb des Diagnosetools. Dadurch fungiert die Plattform als vollständiger technischer Partner für die Wartung und Reparatur von Anhängern.

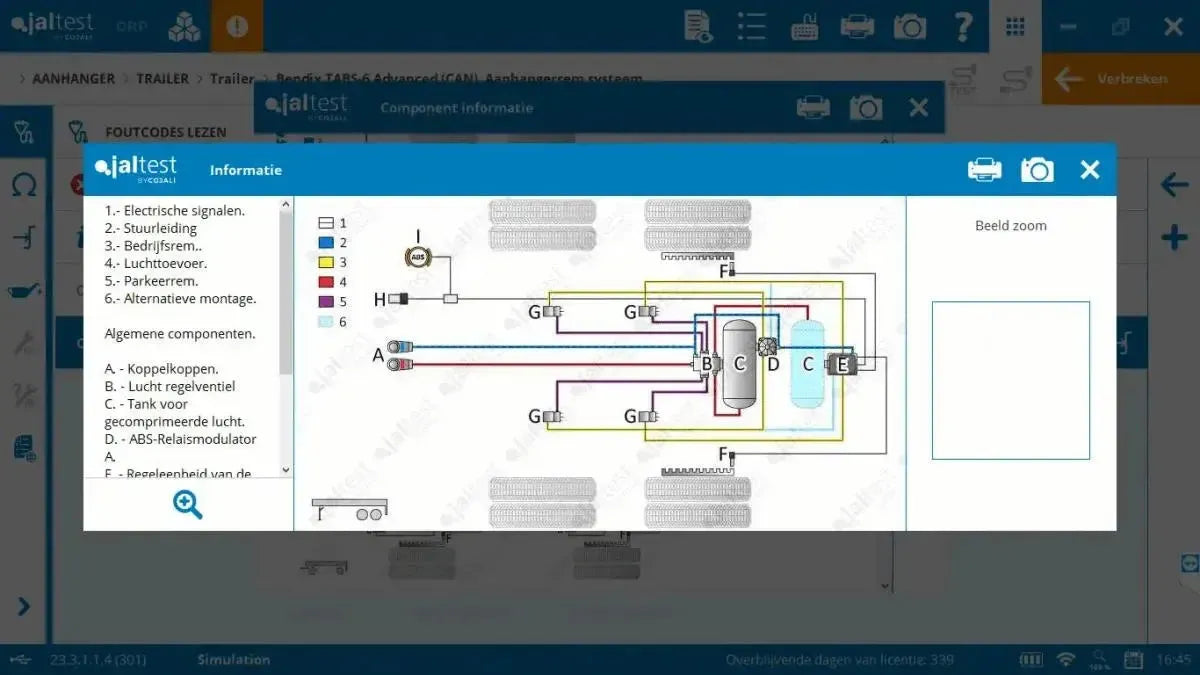

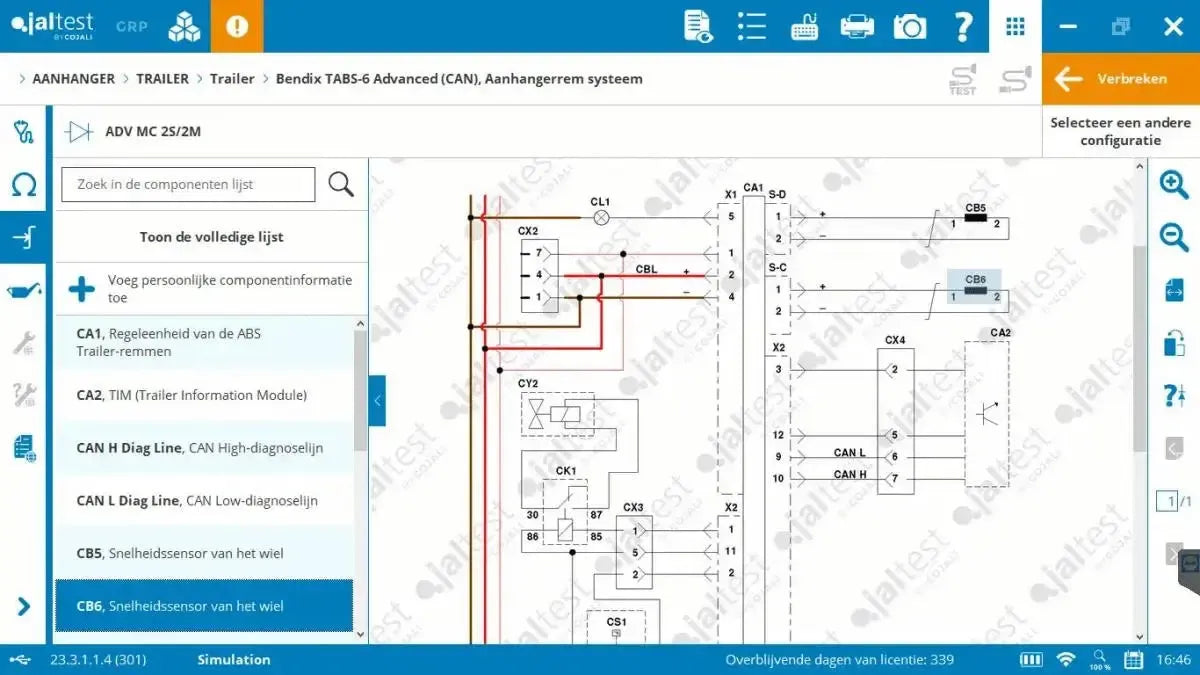

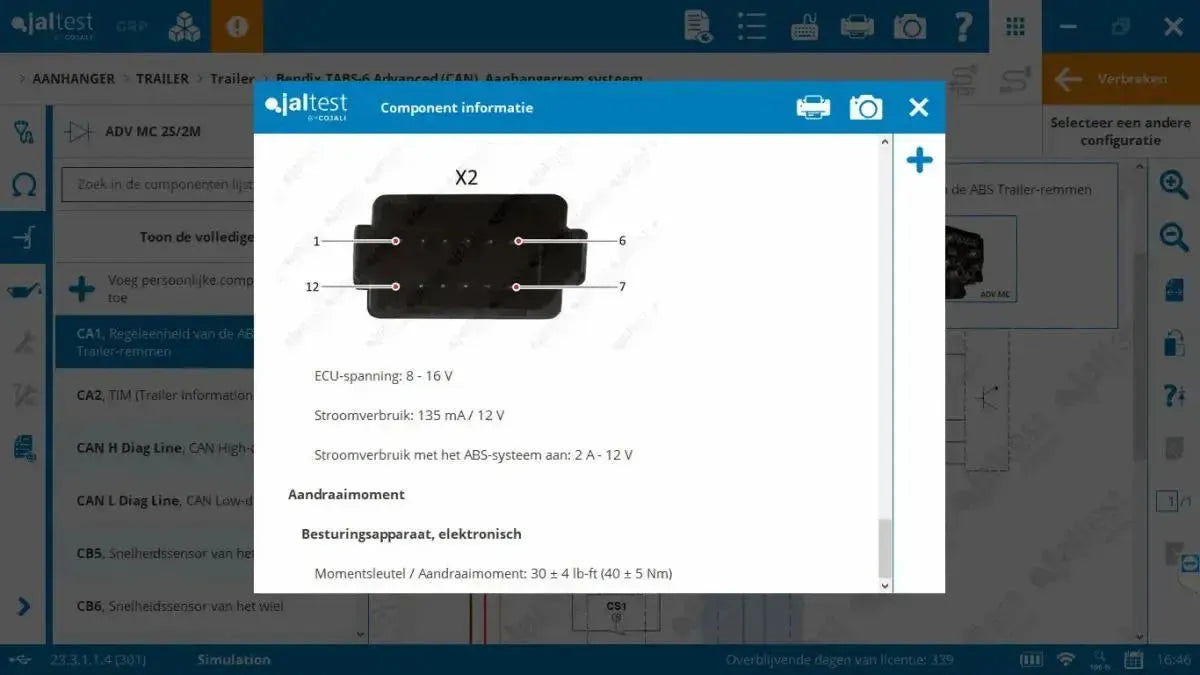

• Interaktive elektrische und pneumatische Schaltpläne: Vollständig anklickbare und dynamische Schaltpläne, in denen Komponenten wie ABS-Sensoren, EBS-Modulatoren, Ventile, Sicherungen und Verkabelung direkt verbunden sind mit:
  • Funktions- und Betriebsanleitungen
  • Testverfahren und Nennmesswerte

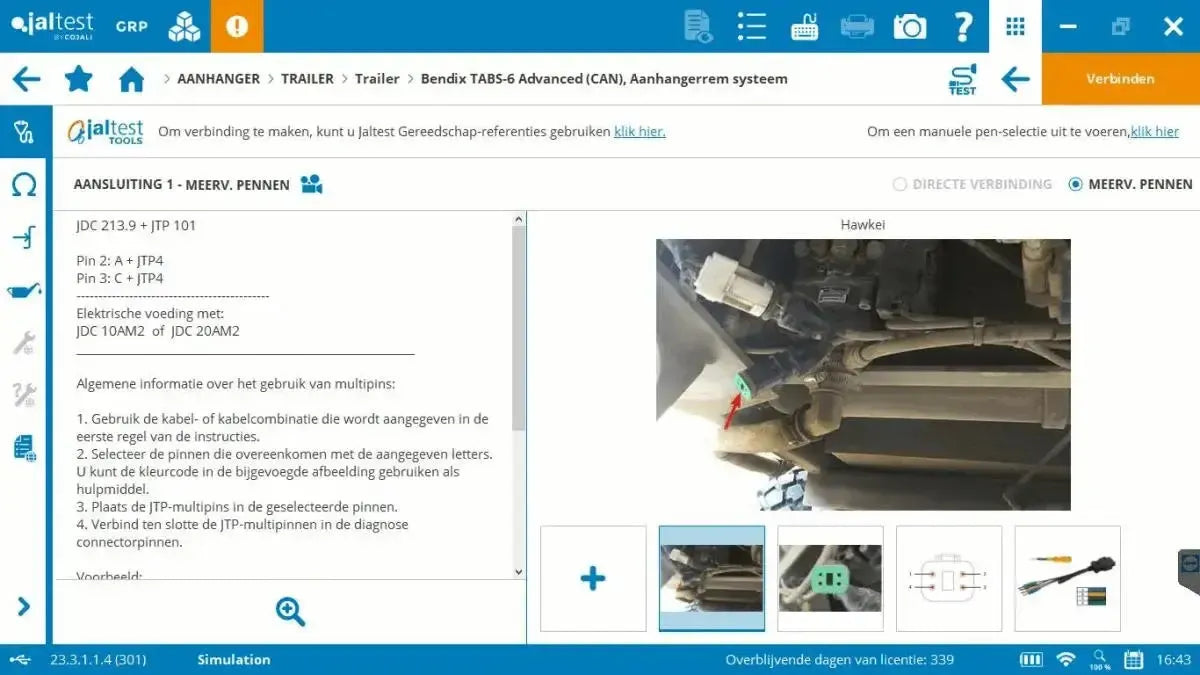

  • Komponentenfotos und Standortbeschreibungen
  • Pinbelegungen von Steckverbindern

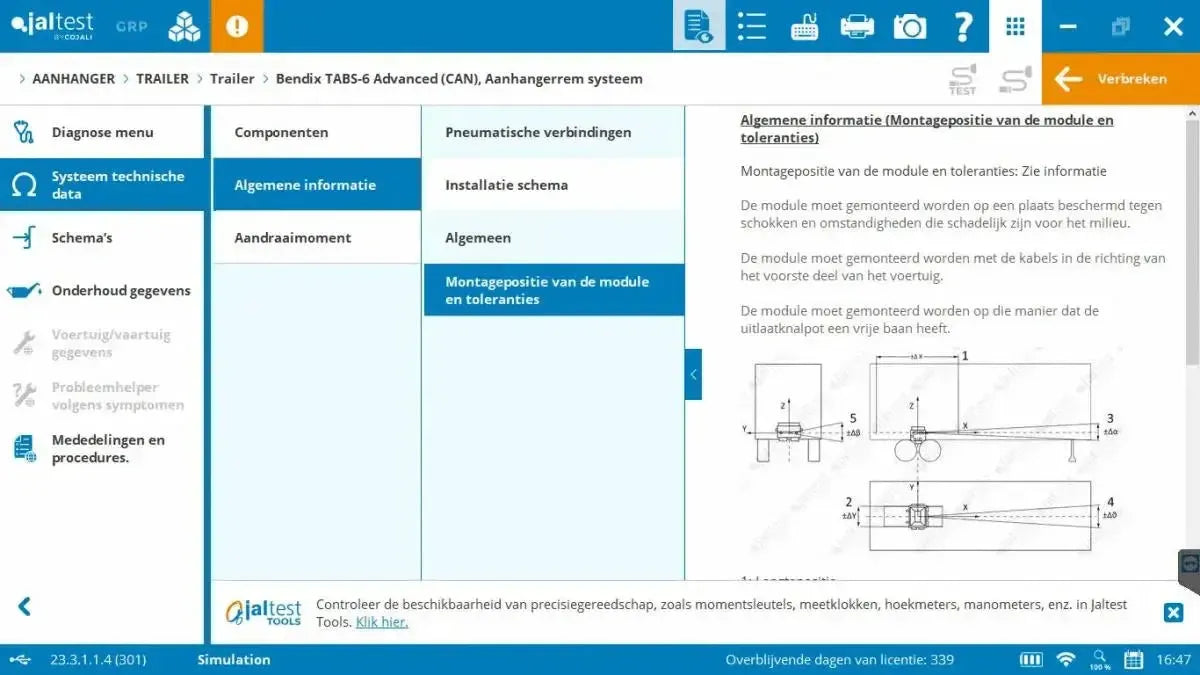

• Systemtechnische Daten: Jaltest bietet eine umfassende digitale Dokumentation pro Anhängersystem, darunter:
  • Einstelldaten für Brems- und Luftfedersysteme
  • Pneumatische Spezifikationen, wie Nenn-Systemdrücke
  • Komponentendaten, einschließlich der Eigenschaften von Drucksensoren, Geschwindigkeitssensoren und EBS-Modulatoren
• Reparaturanleitungen pro Fehlercode: Bei einem Fehlercode erstellt Jaltest eine schrittweise Reparaturanleitung, einschließlich Verdrahtungsprüfung, pneumatischer Leitungsinspektion, Komponententests und konkreten Lösungen, abgestimmt auf das spezifische System.
• Symptom-basierte Diagnose: Auch ohne Fehlercodes können Beschwerden wie „Bremsen bleiben hängen“ oder „Anhänger zieht beim Bremsen schief“ über ein geführtes Diagnoseverfahren mit logischer Testabfolge untersucht werden.
• Technische Bulletins und Verfahren: Zugang zu von Jaltest herausgegebenen technischen Bulletins, die sich auf häufige Probleme und Reparaturempfehlungen für Anhängersysteme konzentrieren.
• Wartungsdaten: Automatisch generierte herstellerspezifische Wartungspläne, mit Prüfpunkten, Serviceintervallen und Teilelisten.
• Serviceverfahren: Detaillierte Schritt-für-Schritt-Anleitungen zur Durchführung von Wartungsaufgaben, einschließlich benötigter Komponenten, Werte und Einstellungen.

Spezialisierte Softwaremodule & Erweiterungen:

Das Jaltest Trailer-Modul ist Teil eines modularen Ökosystems und kann mit spezialisierter Software und Hardware erweitert werden, wodurch die Effizienz und Funktionsumfang in der Werkstatt erheblich gesteigert werden:

• Jaltest GRP (Garage Resource Planning): Ein vollständig integriertes Werkstattmanagement- und CRM-System, mit dem du Kunden und Fahrzeuge verwaltest, Arbeitsaufträge planst, Angebote und Rechnungen erstellst und Diagnoseberichte mit Arbeitsaufträgen synchronisierst für eine lückenlose Verwaltung.
• Jaltest ETM (Electronic Test Module): Externer Tester, mit dem EBS- oder ABS-Modulatoren, Anhänger-Steuergeräte, Radsensoren (ABS/EBS induktiv) und Verschleißsensoren einzeln angesteuert werden können: ideal, um elektronische Komponenten isoliert zu prüfen und zu kontrollieren.
• Jaltest Info Online: Eine umfangreiche technische Wissensdatenbank mit Reparaturanleitungen, Schaltplänen, Fehlercodeerklärungen, technischen Bulletins und Systemanpassungsdaten, integriert in die Diagnoseumgebung.
• Knorr‑Bremse Diagnostics: (optional) Erweiterte Diagnosefunktionalität für Knorr‑Bremse EBS-Systeme, inklusive sowohl Anhänger- als auch Zugfahrzeugunterstützung, verfügbar als zusätzliches Abonnement innerhalb der Jaltest-Software.

Unterstützte Fahrzeugmarken:

• Anhänger: Bendix, Carrier, Chereau, Cojali, Dana, Haldex, Knorr-Bremse, Thermo King, Vigia, Wabco

Lieferumfang:

• Jaltest Link V9 Schnittstelle
• Jaltest 15 Pins DB15 - 16 Pins OBD2 Adapterstecker
• Jaltest 26 Pins DB26 Verlängerungskabel
• Jaltest USB-A - USB-B
• Jaltest Multipin-Kit
• Jaltest Aufbewahrungskoffer (Kompakt)
• Jaltest Zigarettenanzünder Adapterkabel

Lizenzinformationen:

Das Jaltest Trailer-Modul basiert auf einer jährlichen Softwarelizenz, die Zugang zu allen trailerspezifischen Diagnose- und Wartungsfunktionen innerhalb der Jaltest-Plattform bietet. Diese Lizenz umfasst:

• Drei große Software-Updates pro Jahr, mit verbesserter Abdeckung für EBS-, ECAS- und andere trailersysteme, einschließlich neuer Funktionen und aktueller technischer Informationen.
• Zugang zum technischen Support, einschließlich Hilfe bei Aktivierungen, Fehleranalyse, Software-Updates und Systemkonfigurationen.

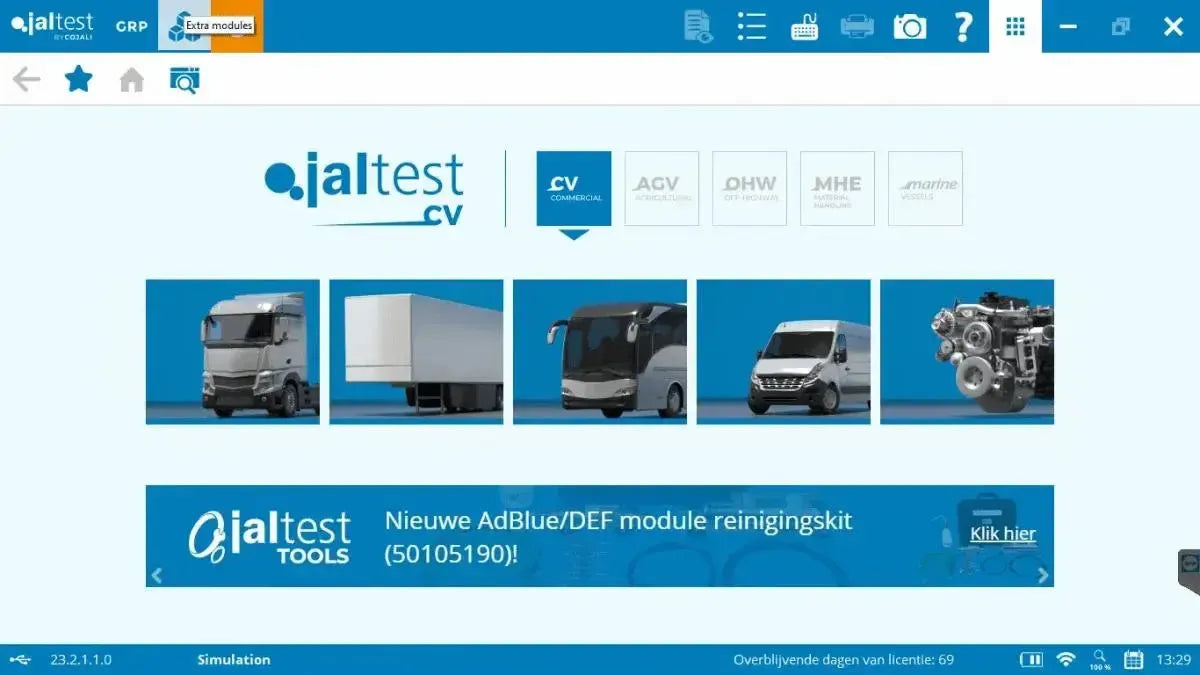

Modulare Aufbau:

Die Jaltest-Software ist modular erweiterbar. Neben Anhänger und opleggers können zusätzliche Lizenzen für andere Fahrzeugkategorien aktiviert werden, wie z. B.:

• Kommerzielle Fahrzeuge (CV)
• Landwirtschaftsfahrzeuge (AGV)
• Off-Highway Maschinen (OHW)
• Material Handling Equipment (MHE)
• Maritime Anwendungen (Marine)
