Jaltest AGV (Agricultural) | Fehlercodeleser

Toepassingen en functionaliteiten

De Jaltest Link V9 legt de verbinding tussen de regeleenheden van de machine en de Jaltest-software op uw Windows-pc. Met de AGV-module leest u uit, volgt u meetwaarden live en stuurt u componenten aan. Daarnaast zit er een naslagwerk bij met storingszoekers, schema's en onderhoudsgegevens bij het systeem waar u aan werkt.

Wat er in de koffer zit

• Link V9 (70001015): Interface, DB26 en USB-C.
• Multipin Kit (70002002): Multipins en drie voedingskabels.
• JDC213.9: DB26 naar 16-pins OBD2.
• JDC107.9B: Link V9 naar USB-C.
• JDC100: Verlengkabel, 100 cm.
• 70003015: Compacte koffer, 505 × 381 × 146 mm.
• 29751: Software-activatie AGV.
• 73501007: Software-licentie, eerste jaar.
• 29475: INFO Online AGV.
• Jaltest GRP: Werkplaatssoftware.

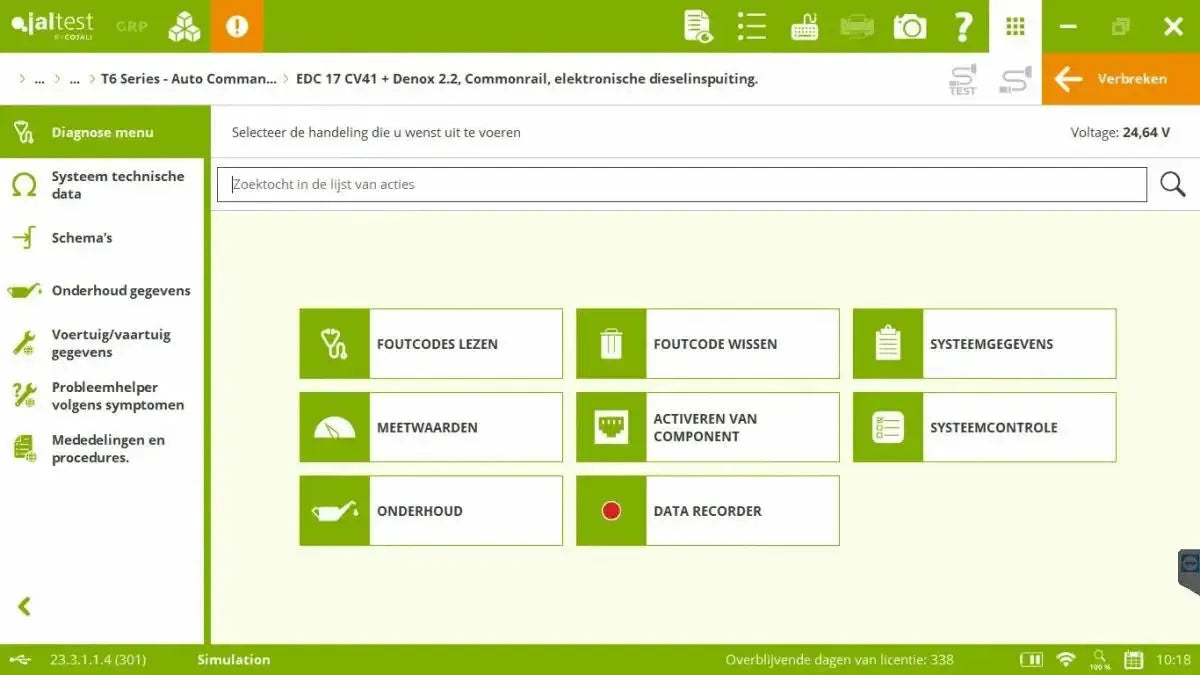

Wat u kunt doen

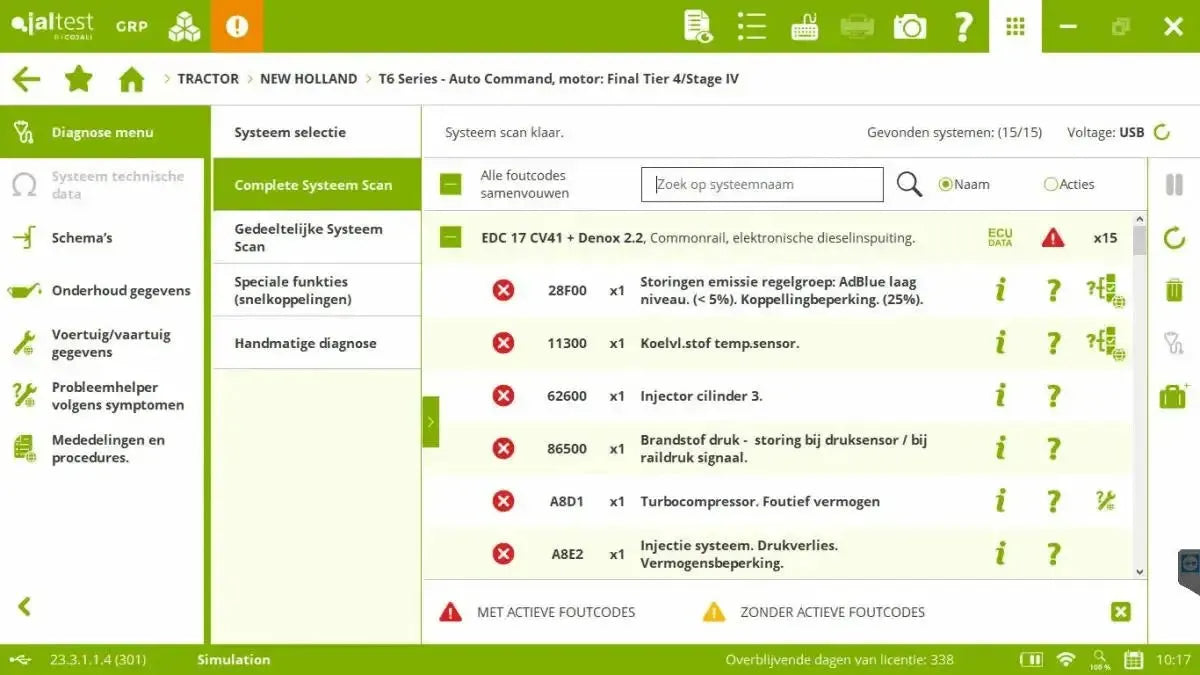

• Foutcodes: Lezen, met storingszoeker per code.
• Meetwaarden: Live volgen.
• Componenten: Onder meer de ventilator aanzetten.

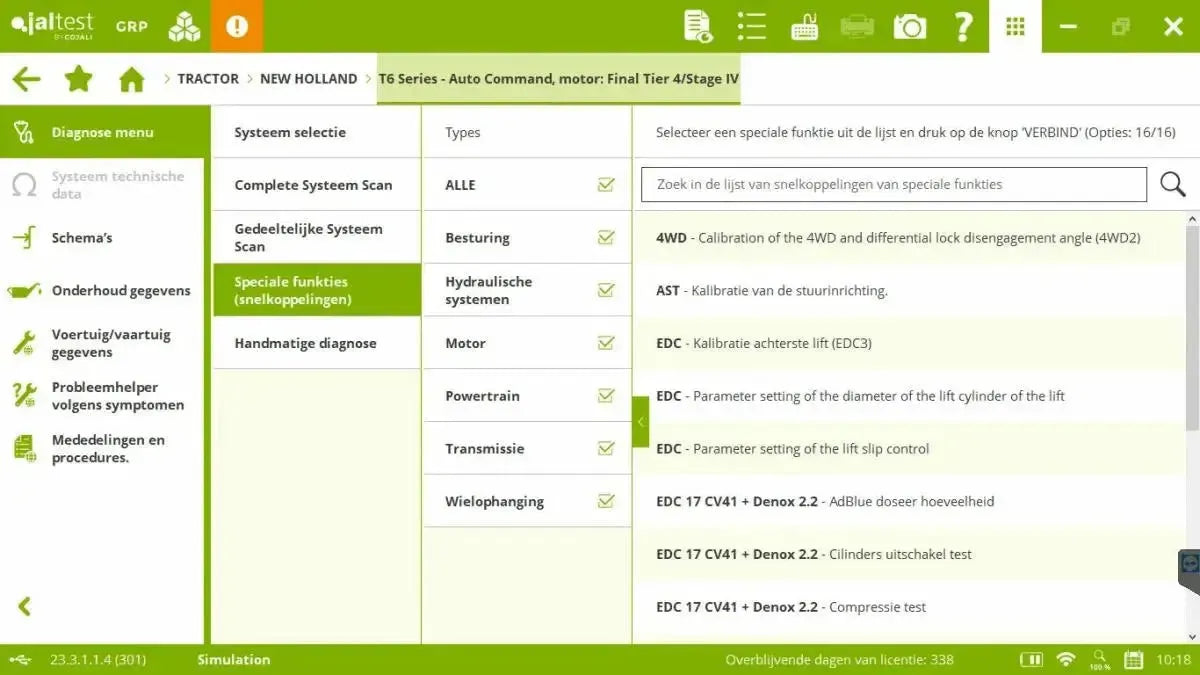

• Cilinders: Afzonderlijk uitschakelen.
• Compressietest: Vanuit de software uitvoeren.
• Parameters: Configureren en afstellen.
• Roetfilter: Regenereren in de expertmodus.
• Onderhoudstellers: Terugzetten na service.

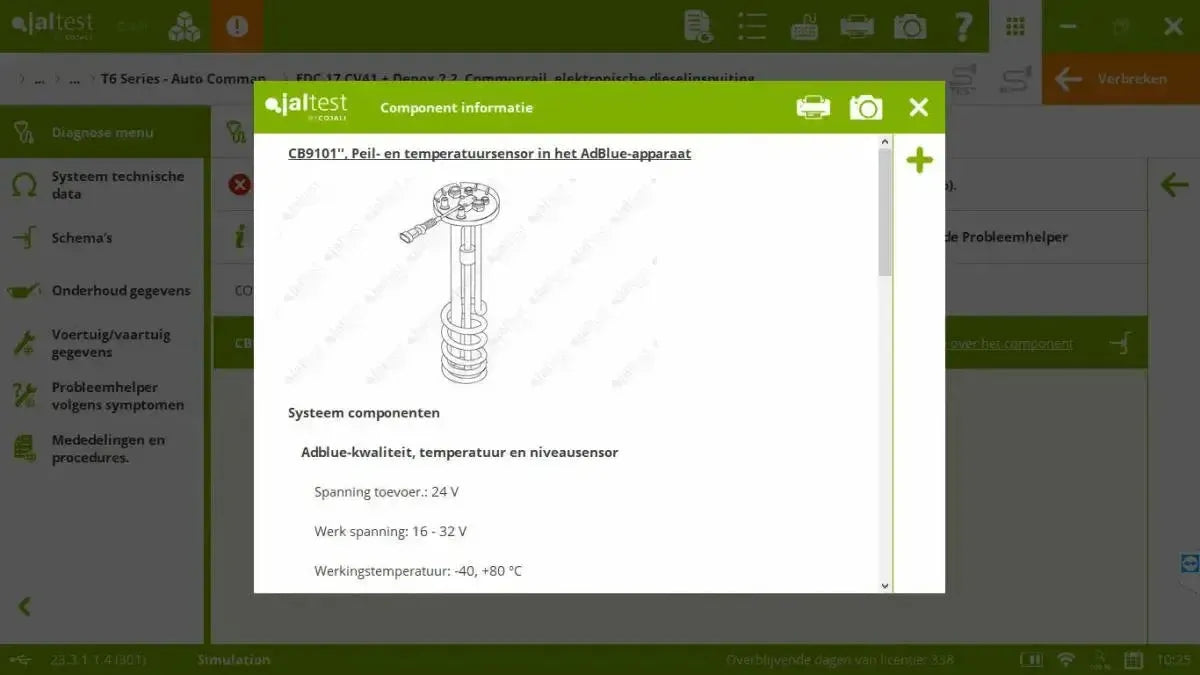

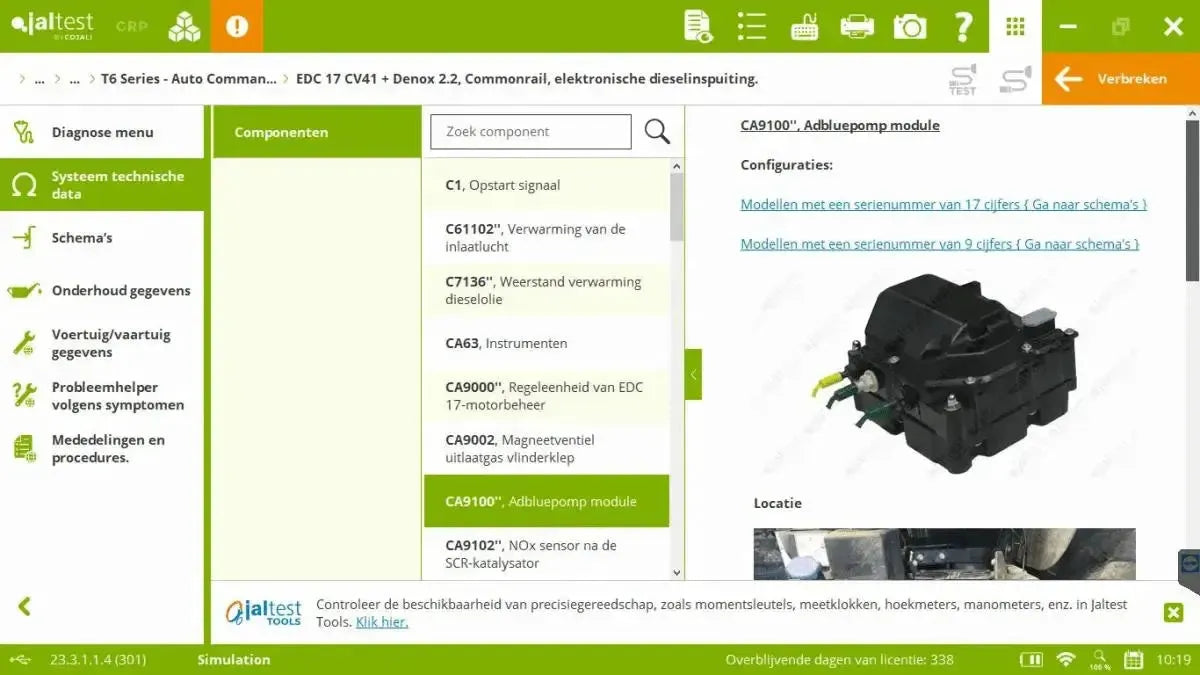

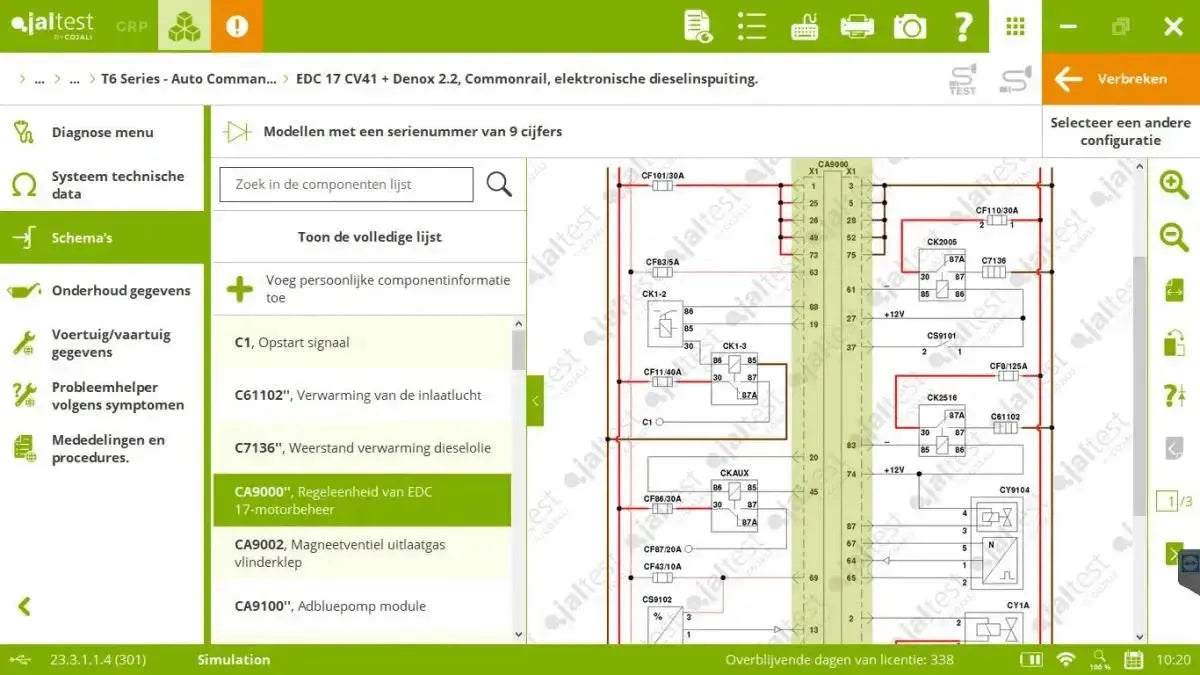

• Naslagwerk: Schema's en onderhoudsgegevens.
• Handmatige diagnose: Zoeken zonder foutmelding.

Zo gebruikt u hem

1. Software starten: Open Jaltest op de Windows-pc.
2. Link koppelen: Verbind de Link V9 via de JDC107.9B.
3. Kabel kiezen: Neem de JDC213.9, een merkkabel of de multipins.
4. Aansluiten: Sluit aan, zo nodig via de JDC100.

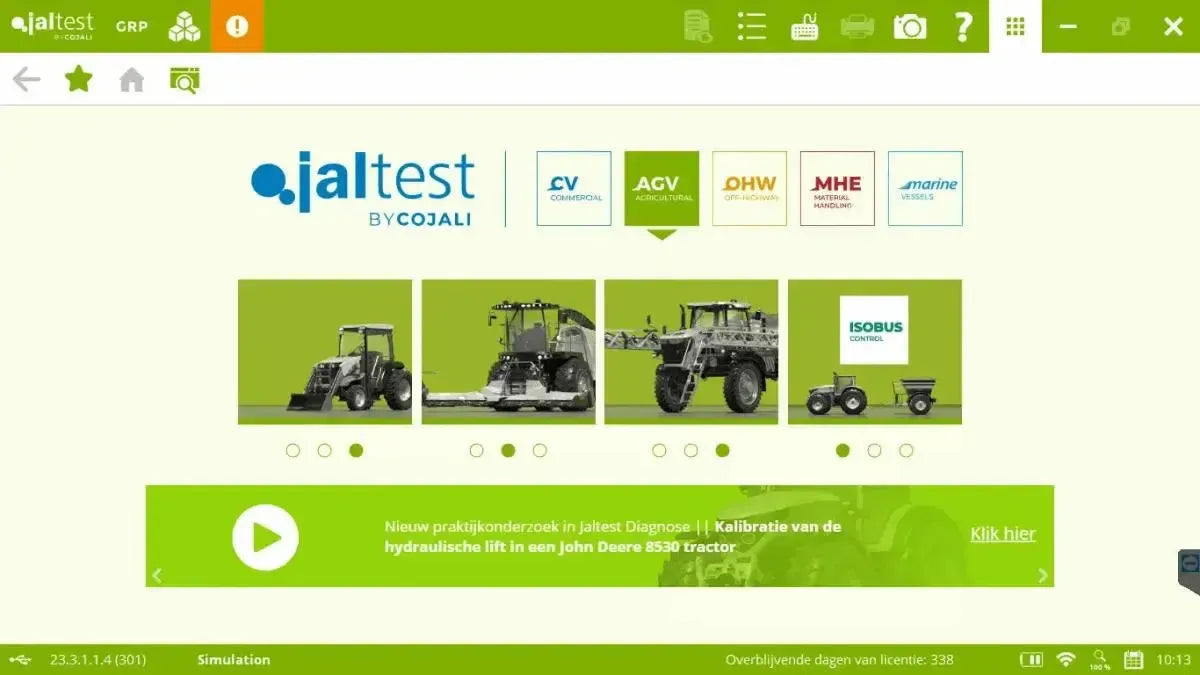

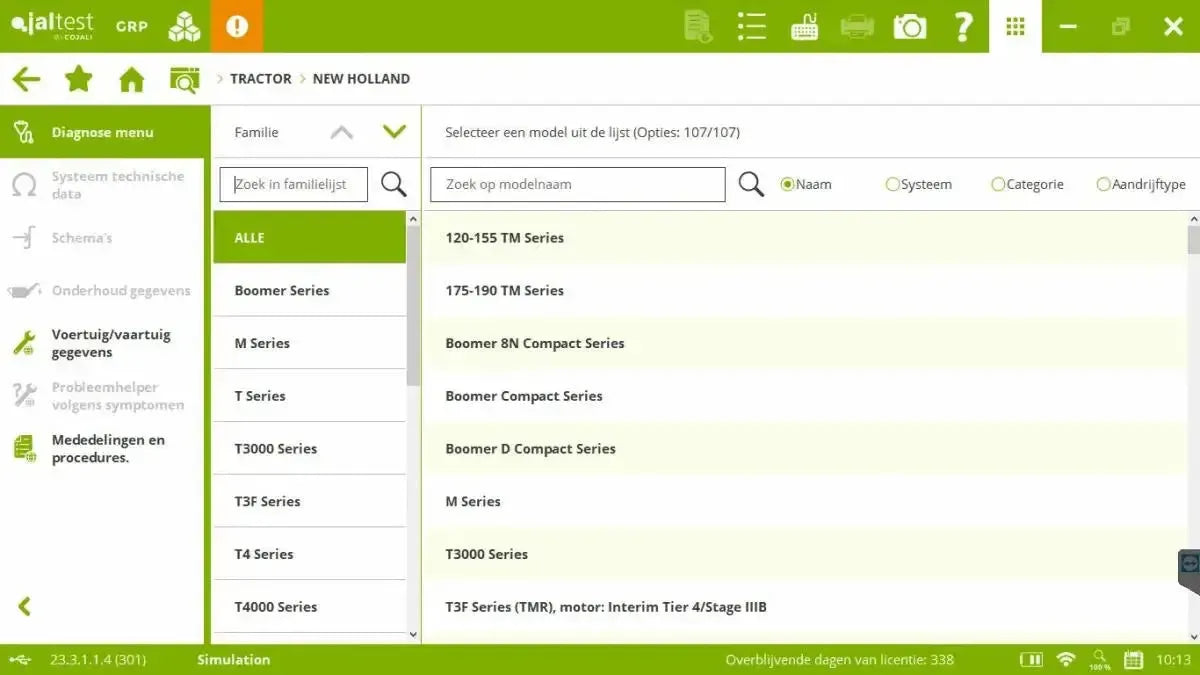

5. Uitlezen: Kies merk en model in Jaltest AGV.

Compatibele voertuigen en toepassingen

Bepalend is de softwaremodule, niet de koffer. Jaltest AGV dekt tractoren, oogstmachines en werktuigen, plus machines die volgens de ISOBUS-standaard communiceren. Een merk in de lijst betekent dat er dekking is, niet dat elk model en bouwjaar volledig wordt ondersteund. De indeling per werelddeel gaat over het land van herkomst van het merk, niet over de huidige eigenaar. Europees is inclusief het Verenigd Koninkrijk, Turkije en Rusland; Chinees staat los van Aziatisch, waar Japan, Zuid-Korea, India en Taiwan onder vallen.

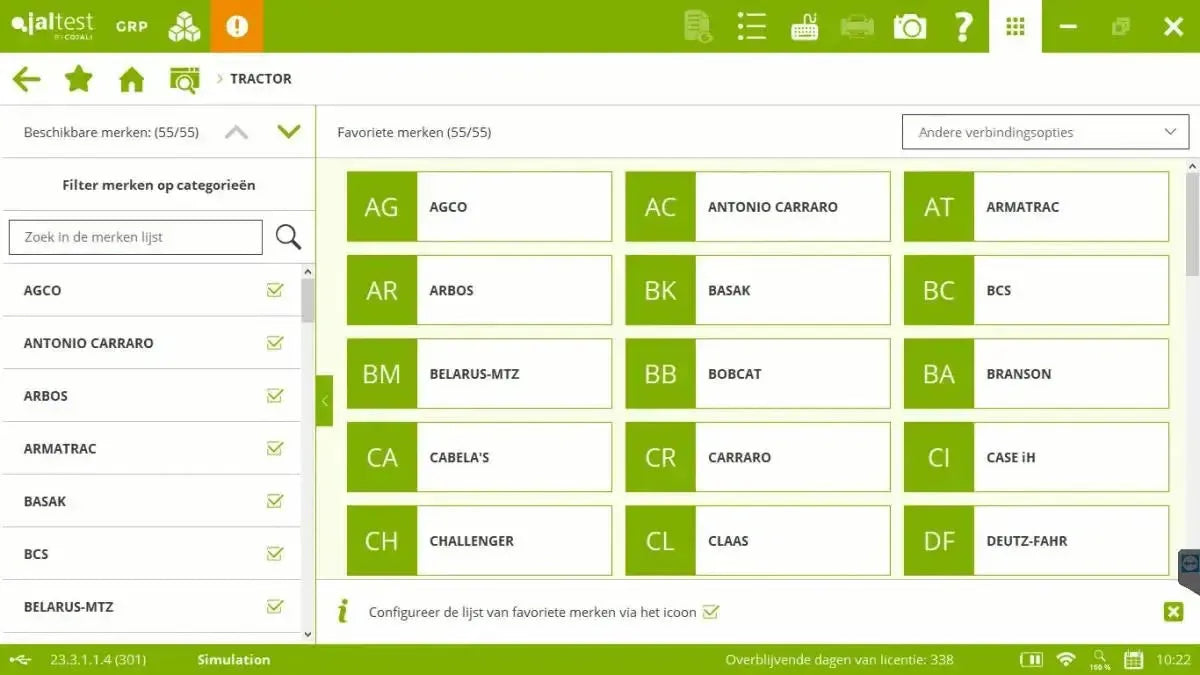

Tractoren (59):

• Europees (36): Antonio Carraro, Arbos, Armatrac, Basak, BCS, Belarus-MTZ, Carraro, Claas, Deutz-Fahr, Erkunt, Fendt, Ferrari, Goldoni, Hattat, Hürlimann, JCB, Kamaz, Lamborghini, Landini, Lindner, Mercedes-Benz, Pasquali, Pellenc, Pronar, Reform, Renault, Rigitrac, Rostselmash, Same, Steyr, Tecnoma, Terrion, Ursus, Valpadana, Valtra en Zetor.
• Aziatisch (11): Branson, Farmtrac, Hinomoto, Iseki, Kioti, Kubota, LS, Mahindra, Solis, TYM en Yanmar.
• Amerikaans (10): AGCO, Bobcat, Cabela's, Case IH, Challenger, John Deere, Massey Ferguson, McCormick, New Holland en Versatile.
• Chinees (2): Lovol en Zoomlion.

Oogstmachines (45):

• Europees (26): Agrifac, AVR, Bourgoin, Claas, Deutz-Fahr, Dewulf, Erkunt, Fendt, Franz Kleine, Grégoire, Grimme, Guaresi, Holmer, Krone, Laverda, Monchiero, MTS-Sandei, P. Barigelli & C, Pellenc, Ploeger, PMC, Ropa, Rostselmash, Sampo Rosenlew, Valtra en Vervaet.
• Aziatisch (4): Iseki, Kioti, Kubota en TYM.
• Amerikaans (13): Case IH, Caterpillar, Challenger, COE, Flory, Gleaner, Jacto, John Deere, Massey Ferguson, New Holland, OMC, Oxbo en Weiss McNair.
• Chinees (2): Lovol en Zoomlion.
• Generiek: SAE Standard, geen fabrikant maar de generieke ingang volgens de SAE-norm.

Werktuigen, getrokken en zelfrijdend (62):

• Europees (38): Aebi, Agrifac, Amazone, Bobard, Caffini, Energreen, Faresin, Fendt, Gilioli, Grillo, Grim, GRV, Holmer, Horsch, Italmix, Krone, Kuhn, Kverneland, Lindner, Lucas G, Matrix, Mazzotti, Monchiero, Pellenc, Ploeger, Ransomes, Reform, Sgariboldi, Siloking, Sitrex-AGM, Storti, Strautmann, Tatoma, Tecnoma, Trioliet, Valtra, Vervaet en Vredo.
• Aziatisch (3): Iseki, Kubota en RMH.
• Amerikaans (21): Air-O-Fan, Case IH, Challenger, COE, Flory, Hagie, Jacobsen, Jacto, John Deere, Mac Don, Miller, New Holland, OMC, Oxbo, RoGator, Spra-Coupe, Stara, TerraGator, Thomas, Toro en Weiss McNair.
• Generiek: SAE Standard, geen fabrikant maar de generieke ingang volgens de SAE-norm.

Systemen in de machine:

• Aandrijving: Motor, transmissie en versnellingsbak.
• Hydrauliek: De hydraulische systemen van de machine.
• Elektronica: Centrale computer, elektronische modules, gateway en instrumentenpaneel.
• Comfort en carrosserie: Klimaatregeling, verlichting, audio en startonderbreker.
• Remmen: De hulpremsystemen.

Kabels en computer

In de koffer zit de 16-polige OBD-kabel JDC213.9. Heeft de machine een merkeigen stekker, dan is daar een aparte kabel voor; die connectoren zijn ook op nieuwe machines in gebruik.

• Landbouwkabelset (70002003): Kabels voor Deutz-motoren, Cat en Perkins, Fendt, de schakelaar van de CNH-groep, Deutz-Fahr met Same en Lamborghini, Massey Ferguson, Landini, Kubota, en de groene 9-polige Deutsch-stekker.
• Losse kabels: Ook per stuk verkrijgbaar wanneer u maar één merk in de werkplaats heeft.
• Computer: De software draait op Windows. Cojali levert de Jaltest Rugged PC en de A140 Rugged PAD; beide staan los in onze webshop.

Licentie en verlenging

De software-licentie loopt twaalf maanden vanaf de activering. Daarna verlengt u jaarlijks met de update-licentie (29764). Zolang de licentie loopt, krijgt u alle nieuwe softwareversies en houdt u toegang tot de technische informatie.

• Software-activatie (29751): De eenmalige aanschaf die de AGV-module ontsluit.
• Software-licentie (73501007): Het eerste jaar, twaalf maanden vanaf de activering.
• Activering: Door ons, zodra u het toestel heeft ontvangen, op het serienummer van de meegeleverde Jaltest Link. U hoeft zelf niets door te geven.
• Update-licentie (29764): Jaarlijkse verlenging, telkens voor opnieuw twaalf maanden. Bestelt u hem los, geef dan het serienummer van uw Jaltest Link door in het opmerkingenveld; wij activeren binnen één werkdag.
• Installaties: Maximaal vijf pc's. De Jaltest-hardware is altijd nodig om de software te draaien.
• Registratie: Bij de activering, na elke nieuwe softwareversie en verder elk half jaar. Blijft de registratie uit, dan blokkeert de software.
• Module bijkopen: Een later bijgekochte module wordt gelijkgetrokken met uw lopende licentie; u betaalt naar rato.
• Niet verlengen: De diagnose blijft werken op de laatst geïnstalleerde versie, maar de toegang tot de technische informatie vervalt. Cojali ondersteunt een verlopen licentie nog een jaar.
• Verlengen na de vervaldatum: Verlengt u binnen vijftien dagen na de vervaldatum, dan loopt de nieuwe periode door vanaf die vervaldatum; daarna gaat hij in op de dag van verlenging.

Verpakkingsinhoud

• 1x Jaltest Link V9 interface (70001015)
• 1x Multipin Kit Jaltest AGV (70002002)
• 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
• 1x Jaltest (JDC100) | Link V9 26-pins DB26 Verlengkabel (100 cm) | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (29751) | AGV (Agricultural) | Software-activatie
• 1x Jaltest (73501007) | AGV (Agricultural) | Software-licentie
• 1x Jaltest INFO Online AGV (29475)
