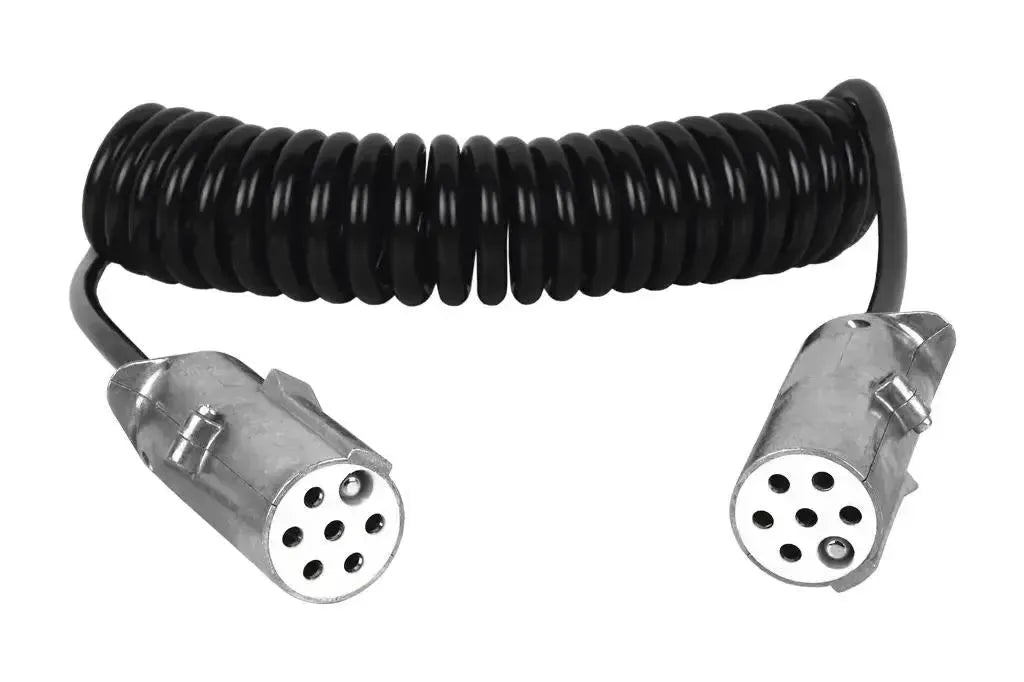

Cojali (2260105) | Wabco 7-poliger Typ-S (ISO 3731) Spiraalkabel | Anhänger

Der Cojali 2260105 ist ein 7-poliges Type-S Spiralkabel, das der ISO 3731 Norm entspricht. Dieses Kabel wurde entwickelt, um eine elektrische Verbindung zwischen einem Zugfahrzeug und einem Anhänger für 24V-Systeme herzustellen. Mit einer ausgezogenen Länge von 4,1 Metern bietet das Kabel ausreichend Spielraum für die Gelenkbewegung des Fahrzeugs. Dieses Produkt ist austauschbar mit der Wabco-Teilenummer 4413000030.

Die Konstruktion des Kabels ist für einen weiten Temperaturbereich von -40 °C bis +80 °C ausgelegt, was die Funktionalität unter verschiedenen Wetterbedingungen gewährleistet. Das spiralförmige Design sorgt dafür, dass das Kabel nach dem Ausziehen in seine kompakte Form zurückkehrt, wodurch das Schleifen auf dem Boden und Verschleiß minimiert werden. Die Type-S Stecker verfügen über eine spezifische Codierung, um zu verhindern, dass sie falsch an andere 7-polige Systeme, wie das Type-N Beleuchtungssystem, angeschlossen werden.

Anwendung und Funktionalität:

Dieses Spiralkabel wird für die Stromversorgung und Kommunikation zusätzlicher elektrischer Systeme an einem Anhänger verwendet, insbesondere für das Bremssystem.

• Stromversorgung ABS/EBS: Liefert eine konstante und stabile 24V-Versorgung für das Antiblockiersystem (ABS) oder das elektronische Bremssystem (EBS) des Anhängers.
• Datenübertragung: Ermöglicht die Kommunikation zwischen der Steuereinheit des Zugfahrzeugs und dem EBS-Modulator des Anhängers.
• Zusätzliche Schaltkreise: Versorgt weitere Hilfsfunktionen am Anhänger mit Strom, wie in der ISO 3731 Norm definiert.
• Sichere Verbindung: Die speziell codierten Type-S Stecker gewährleisten, dass nur kompatible Systeme miteinander verbunden werden, was die Integrität kritischer Sicherheitssysteme sicherstellt.

Lieferumfang:

• 1x Cojali 7-poliges Type-S (ISO 3731) Spiralkabel (2260105)

Technische Spezifikationen:
