Cojali | Mercedes 15-polig - 7-polig Typ-S/N Spiraalkabel | Anhänger

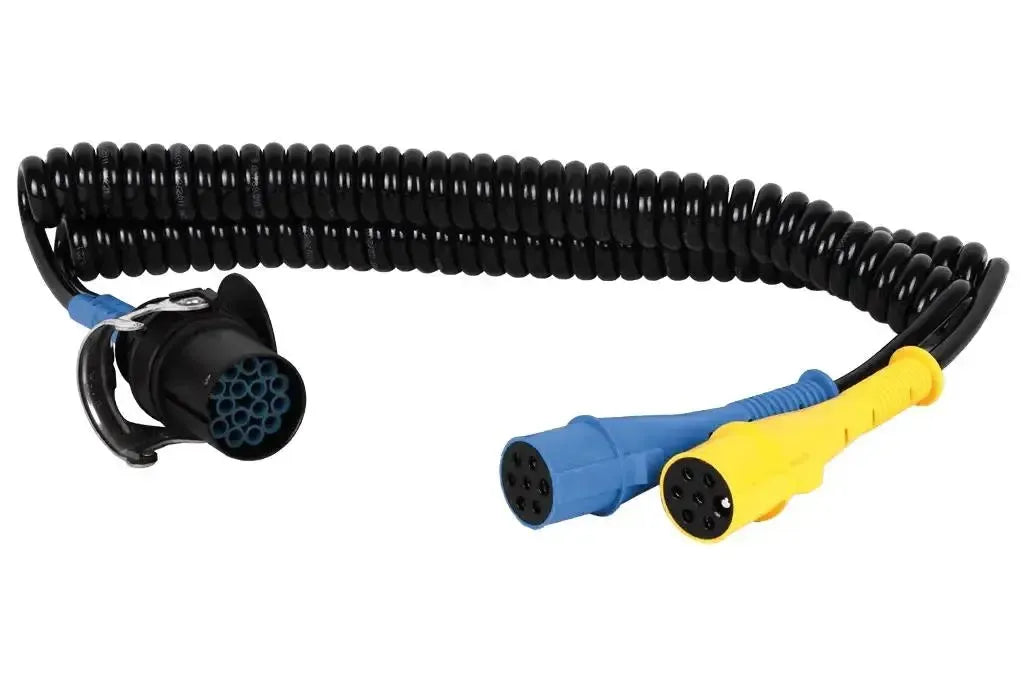

Der Cojali 2260135 ist eine Spiralkabel, die für die elektrische Verbindung zwischen Zugfahrzeugen, speziell von Mercedes, und Anhängern entwickelt wurde. Das Kabel ist mit einem 15-poligen Stecker (gemäß ISO 12098) auf der Fahrzeugseite ausgestattet und teilt sich auf zwei 7-polige Stecker auf der Anhängerseite auf: einen Typ-N (ISO 1185, schwarz) und einen Typ-S (ISO 3731, weiß). Diese Konfiguration ist für 24V-Bordsysteme ausgelegt und hat eine maximale ausgezogene Länge von 4 Metern.

Die spiralförmige Konstruktion des Kabels bietet Flexibilität und verhindert, dass das Kabel während der Fahrt den Boden berührt, was die Haltbarkeit erhöht. Das Produkt ist funktional in einem Temperaturbereich von -40°C bis 80°C, wodurch es für verschiedene Betriebsbedingungen geeignet ist. Der Typ-N Stecker versorgt die Basisbeleuchtungsfunktionen, während der Typ-S Stecker die zusätzlichen Schaltkreise für unter anderem ABS und Rückfahrleuchten steuert, was eine vollständige Funktionalität des Anhängers gewährleistet.

Anwendung und Funktionalität:

Dieses Kabel wird verwendet, um die elektrischen Systeme eines Lkw mit einem 15-poligen Anschluss mit einem Anhänger zu verbinden, der mit einem doppelten 7-poligen System (Typ-S und Typ-N) ausgestattet ist.

• Elektrische Verbindung: Sorgt für die Übertragung von Strom und Datensignalen für Beleuchtung, Bremssysteme (ABS/EBS) und andere Anhängerfunktionen.
• Konvertierung: Wandelt einen 15-poligen Anschluss in den kombinierten 7-poligen Typ-N und Typ-S Standard um, der häufig bei älteren oder anders spezifizierten Anhängern verwendet wird.
• Kompatibilität: Entwickelt für 24V-Fahrzeugsysteme, gemäß den ISO 12098, ISO 1185 und ISO 3731 Normen für schwere Nutzfahrzeuge.
• Flexibilität: Die spiralförmige Gestaltung ermöglicht eine variable Arbeitslänge und sorgt dafür, dass das Kabel kompakt bleibt, wenn es nicht vollständig ausgezogen ist, was die Handhabung erleichtert.

Lieferumfang:

• 1x Cojali 15-polig - 7-polig Typ-S/N Spiralkabel (2260135)

Technische Spezifikationen:
