Cojali (2260108) | 15-polig - 7-polig Typ-S/N Spiralkabel | Anhänger

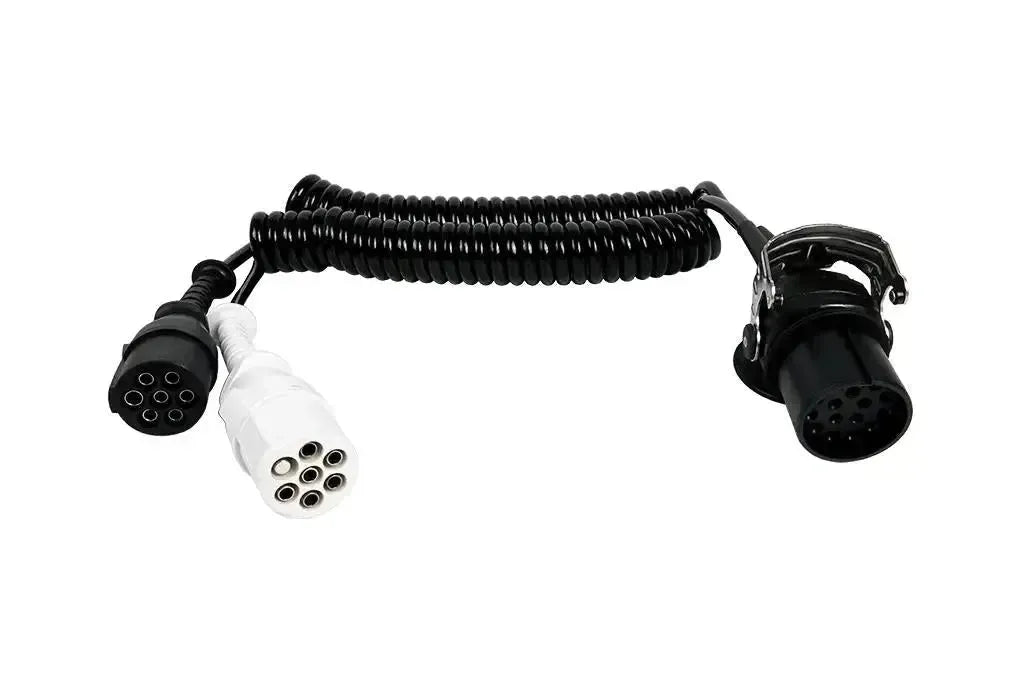

Der Cojali 2260108 ist ein Spiralkabel, das für die elektrische Verbindung zwischen einem Zugfahrzeug und einem Anhänger in 24V-Systemen entwickelt wurde. Das Kabel fungiert als Adapter, wobei ein einzelner 15-poliger ISO 12098-Anschluss des Zugfahrzeugs in einen doppelten 7-poligen Anschluss am Anhänger umgewandelt wird. Dieser doppelte Anschluss besteht aus einem Typ-N (ISO 1185) und einem Typ-S (ISO 3731) Stecker. Das Kabel hat im ausgestreckten Zustand eine Länge von 4,0 Metern.

Das Design des Kabels sorgt für eine organisierte und sichere Übertragung aller erforderlichen elektrischen Signale. Der schwarze 7-polige 24N Stecker ist für die Standardbeleuchtungsfunktionen vorgesehen, während der weiße 7-polige 24S Stecker die Zusatzkreise wie Rückfahrleuchten und Dauerstrom versorgt. Das Kabel ist funktional in einem Temperaturbereich von -40°C bis +80°C, was es für den Einsatz unter wechselnden Wetterbedingungen geeignet macht.

Anwendung und Funktionalität:

Dieses Spiralkabel wird verwendet, um elektrische Systeme zwischen Nutzfahrzeugen und Anhängern zu verbinden, die verschiedene Steckertypen verwenden. Das Kabel sorgt für die korrekte Verteilung von Strom und Signalen zu den verschiedenen Funktionen des Anhängers.

• Adapterfunktion: Wandelt einen einzelnen 15-poligen Anschluss (ISO 12098) in eine doppelte 7-polige Konfiguration (ISO 1185 und ISO 3731) um, wodurch moderne Zugfahrzeuge mit Anhängern kompatibel sind, die mit diesem älteren System ausgestattet sind.
• Typ-N Verbindung: Der schwarze 7-polige Stecker (Normal) liefert Strom für die Basisbeleuchtungsfunktionen, einschließlich Blinker, Bremslichter, Rücklichter und Kennzeichenbeleuchtung.
• Typ-S Verbindung: Der weiße 7-polige Stecker (Supplementary) ist verantwortlich für zusätzliche Funktionen wie die Stromversorgung für Rückfahrleuchten, Nebelschlussleuchten und eine konstante Stromquelle.
• Flexibles Design: Das spiralförmige Design bietet Flexibilität beim Kurvenfahren und verhindert, dass das Kabel über den Boden schleift, was die Lebensdauer verlängert.

Lieferumfang:

• 1x Cojali 15-polig auf 7-polig S/N Spiralkabel (2260108)

Technische Spezifikationen:
