TopDiag P200 Schaltungstester

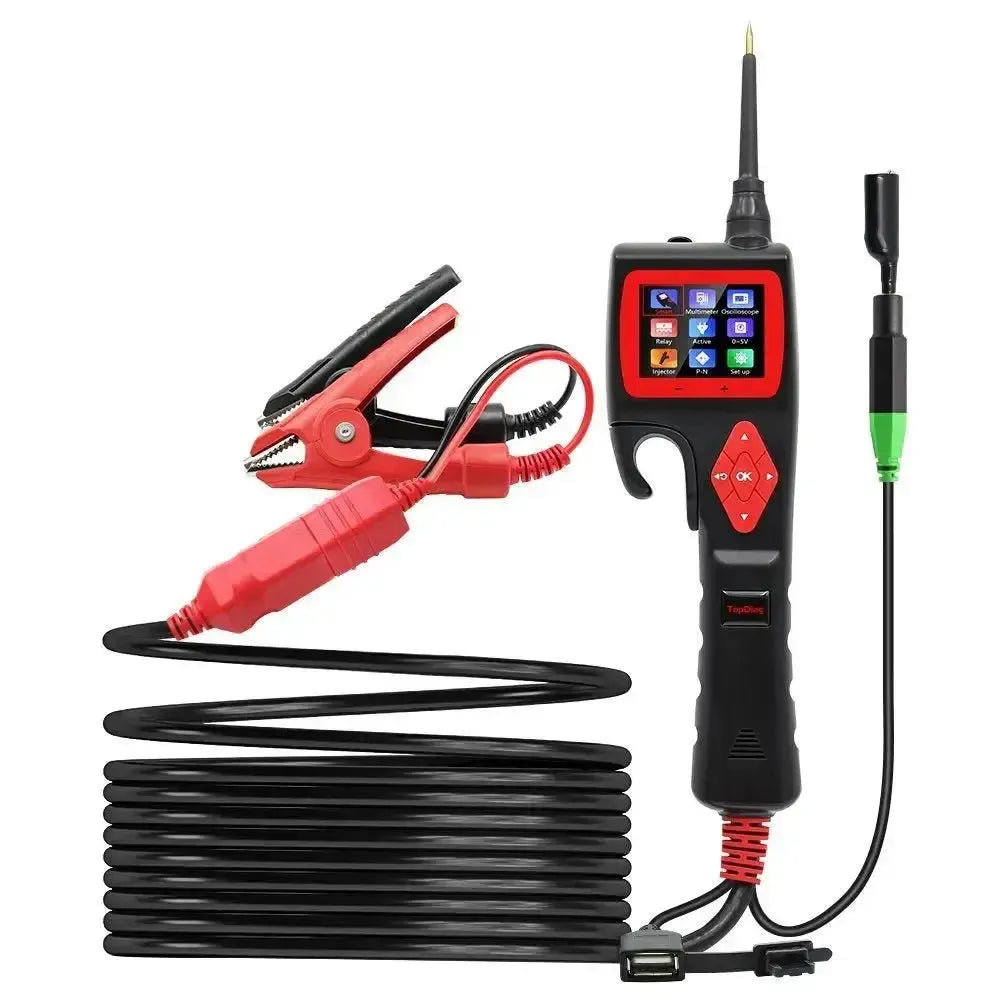

Das TopDiag P200 ist ein fortschrittlicher Automotive-Schaltungstester, entwickelt zur Diagnose elektrischer Systeme in Fahrzeugen mit einem Spannungsbereich von 9V bis 30V. Das Gerät kombiniert die Funktionen eines Multimeters, Oszilloskops, Komponentenaktivierungstools und einer einstellbaren Stromversorgung in einem kompakten Design. Mit einem 2,4-Zoll-TFT-Farbdisplay und einer Kabellänge von 6 Metern bietet der P200 sowohl Benutzerfreundlichkeit als auch Flexibilität für verschiedene Anwendungen in Autos, Lastwagen, Motorrädern und anderen Fahrzeugen.

Dank des intelligenten Erkennungsmodus identifiziert der P200 automatisch Spannungs- und Widerstandssignale und zeigt diese klar auf dem Bildschirm an. Die integrierten LED-Anzeigen zeigen direkt die Polarität des getesteten Stromkreises an, was zu einer effizienten und genauen Diagnose beiträgt.

Funktionen:

• Intelligenter Erkennungsmodus: Automatische Identifikation von Spannung, Widerstand und Polarität, mit klarer Anzeige auf dem Bildschirm und LED-Anzeigen.

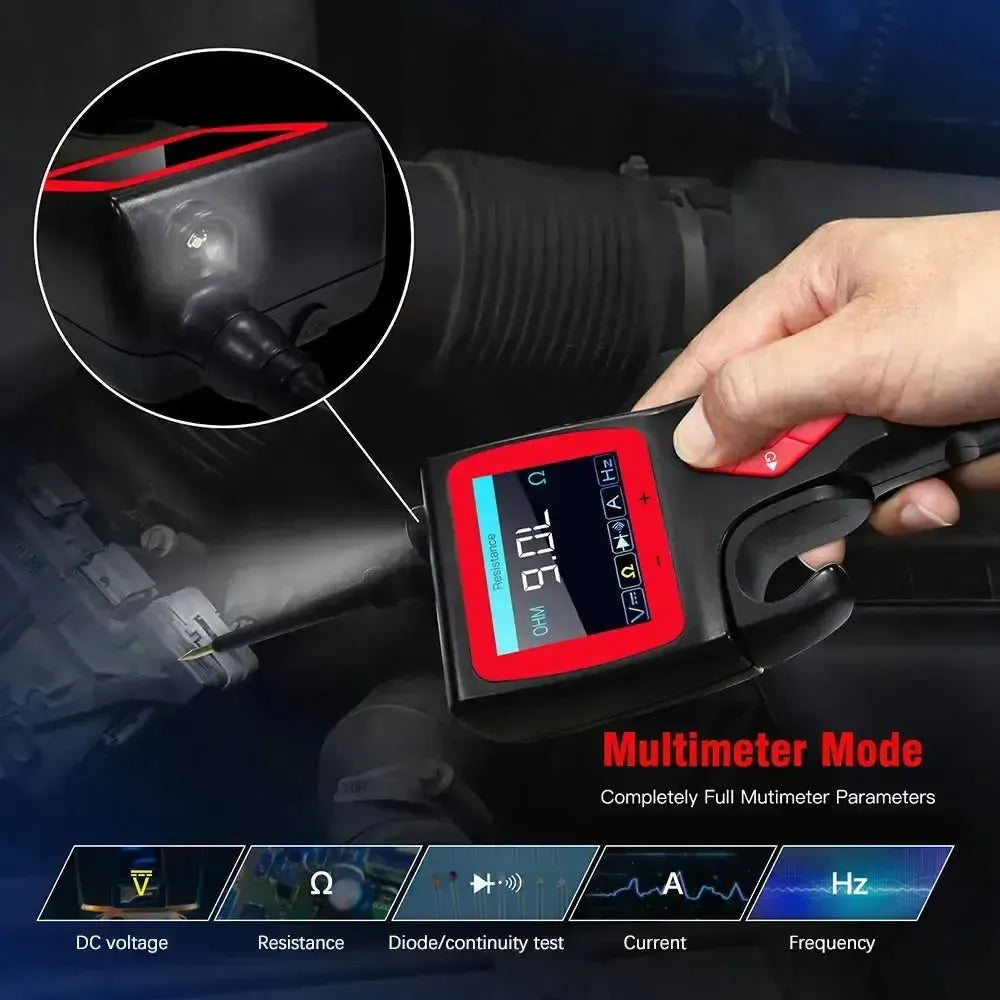

• Multimeterfunktion: Messungen von DC-Spannung (0,1–100V), Widerstand (1–200 kΩ), Strom (0–18A), Dioden und Frequenz, geeignet für verschiedene elektrische Tests.
• Oszilloskopfunktion: Visualisierung von Signalformen, einschließlich Amplitude, Frequenz und Zeit, für eine detaillierte Analyse elektrischer Signale.
• Komponentenaktivierung: Drei Aktivierungsmodi (direkt, verriegelt, Impuls) zum Testen von Komponenten wie Beleuchtung und Motoren auf Funktionalität.
• Einstellbare Stromversorgung: Ausgangsspannung einstellbar zwischen 0–5V mit einem Stromlimit von 100 mA, ideal zum Simulieren von ECU/ECM-Signalen.

Spezielle Funktionen:

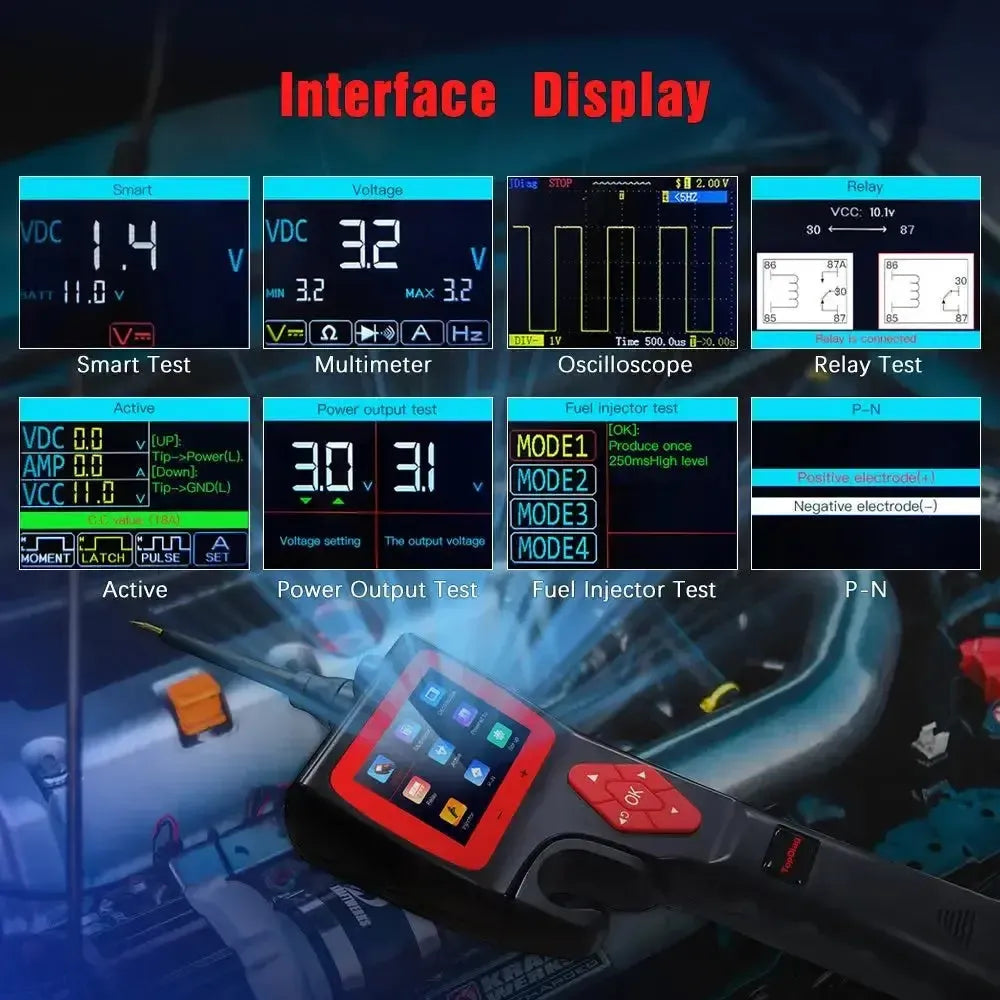

• TFT-Farbdisplay: 2,4-Zoll-Bildschirm mit einer Auflösung von 320x240 Pixeln, für eine klare und deutliche Anzeige der Messdaten.
• Eingebaute LED-Beleuchtung: Für optimale Sichtbarkeit bei Arbeiten in dunklen oder schlecht beleuchteten Umgebungen.
• Sicherheitsvorrichtungen: Ausgestattet mit einer internen 20A Sicherung und Spannungsalarm, um sowohl das Gerät als auch das Fahrzeug vor Überlastung und Kurzschluss zu schützen.

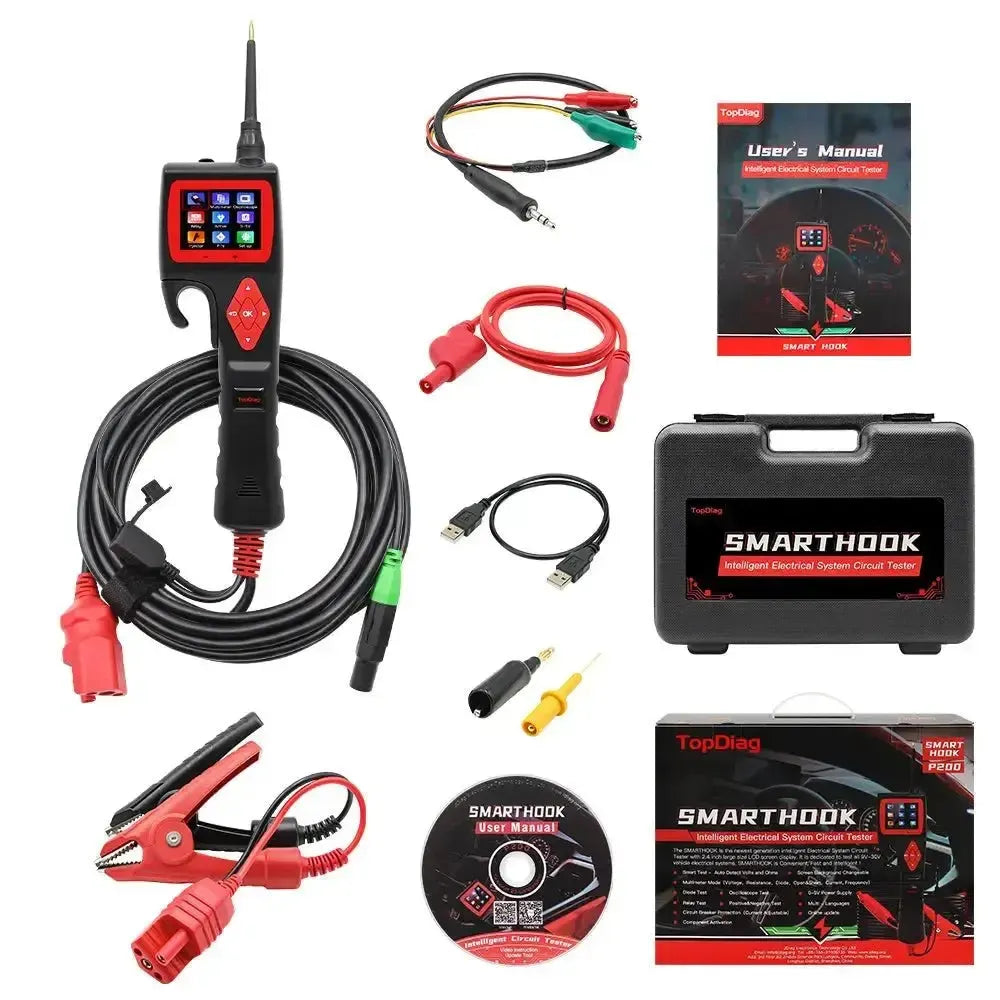

Lieferumfang:

• TopDiag P200 Schaltkreistester
• Batterieklemmen Adapterkabel (Stromversorgung)
• Relais Test Adapterkabel
• USB-A - USB-A Adapterkabel
• Verlängerungskabel (6 m)
• Messspitze
• Messadapter
• Sicherungen (25A)
• Handbuch
• Aufbewahrungskoffer

Technische Spezifikationen
