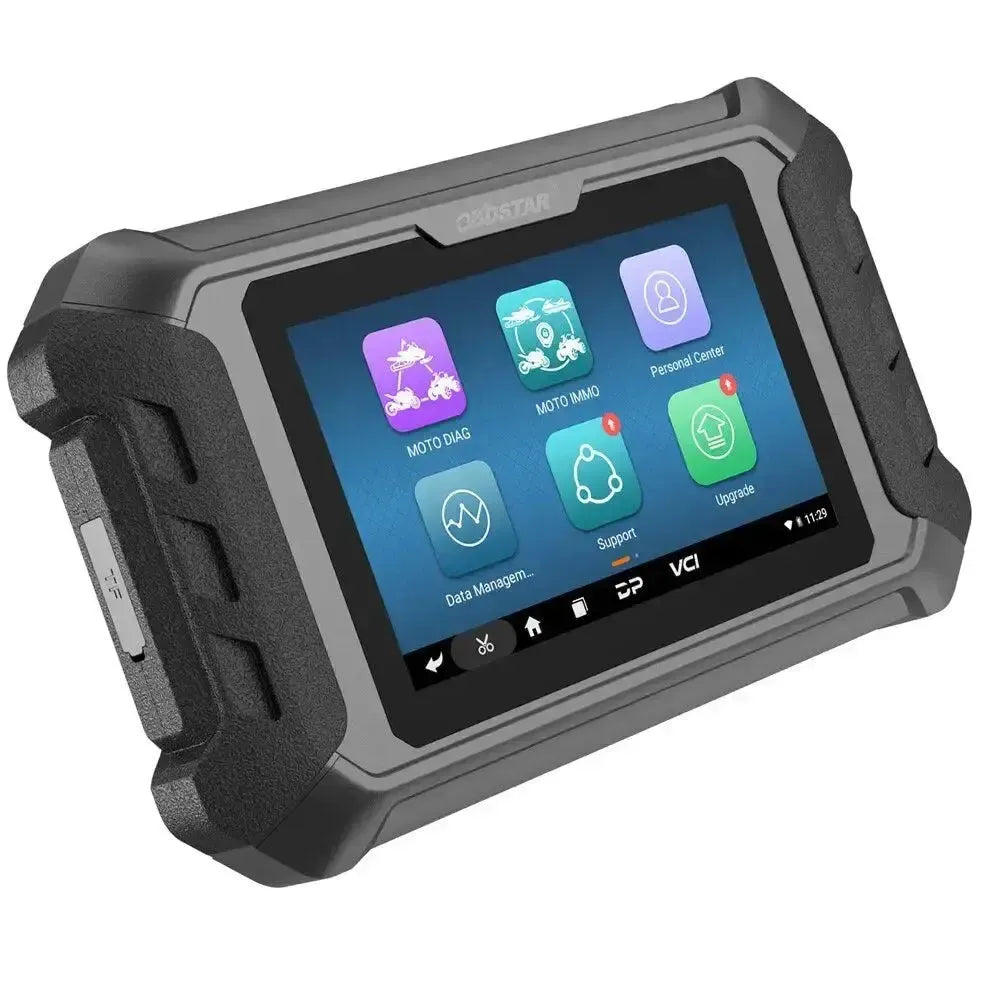

OBDSTAR IScan Piaggio Multi | Diagnosegerät | Snorfiets/Motorrad

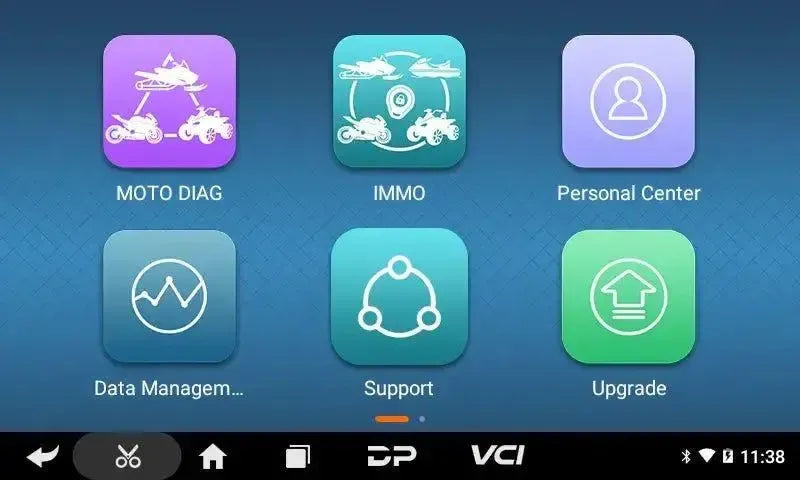

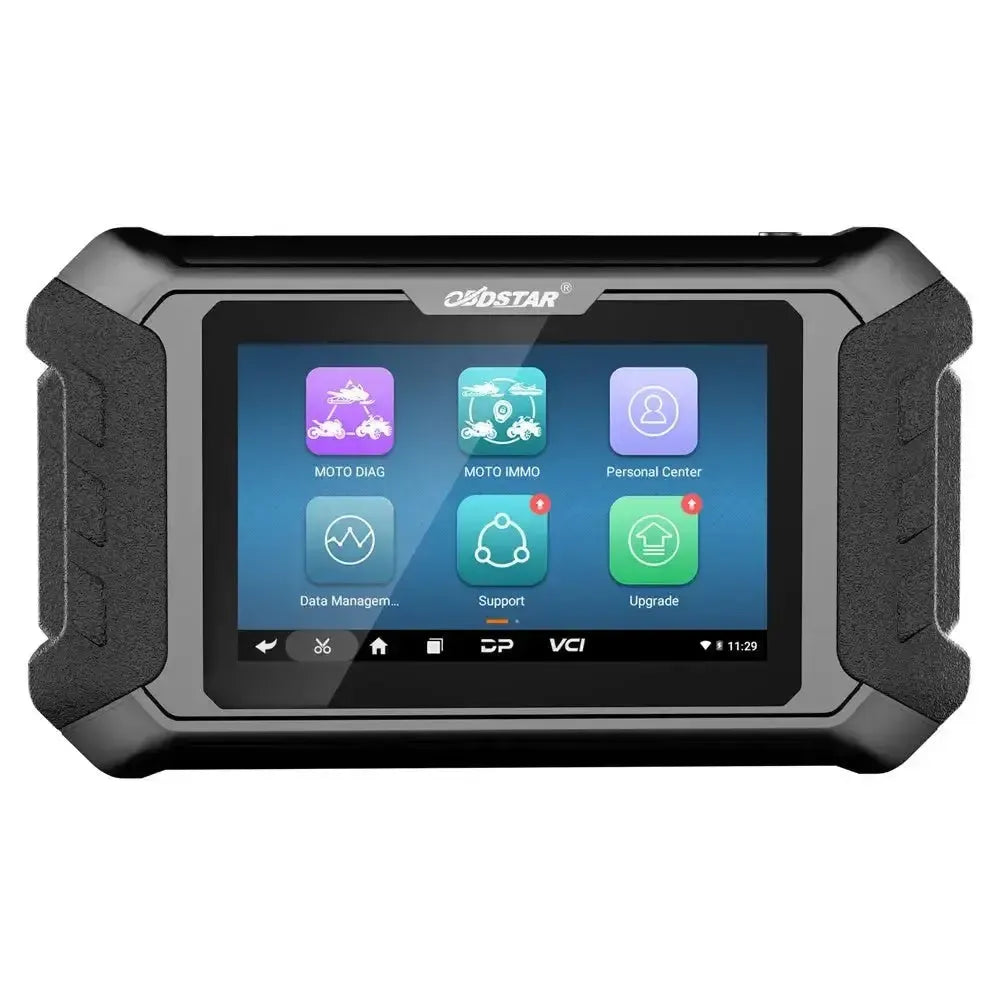

Der OBDSTAR IScan Piaggio Multi ist ein Diagnosegerät, das speziell für die Durchführung von Diagnose und Wartung an Motorrädern, Mofas und Rollern der Piaggio-Gruppe entwickelt wurde. Das System läuft auf Android 5.1.1 und ist mit einem RK3128 Quad-Core-Prozessor und einem 5,0-Zoll-Touchscreen ausgestattet. Die Funktionen umfassen das Auslesen kompletter Systeme, Service- und Wartungsfunktionen sowie das Programmieren von Schlüsseln. Beim Kauf ist eine Lizenz mit 1 Jahr Software-Updates enthalten.

Das Gerät bietet eine grafische Darstellung von Live-Daten, wie Motordrehzahl und Batteriespannung, um die Systemleistung zu analysieren. Die Software enthält zudem technische Dokumentation, wie interaktive Schaltpläne und Komponentenbeschreibungen, zur Unterstützung des Diagnoseprozesses. Über die Wi-Fi-Verbindung können Software-Updates durchgeführt werden. Das System unterstützt die Erweiterung mit optionalen Hardwaremodulen für erweiterte Funktionen, wie das P001 Programmierkit.

---

Diagnosefunktionen:

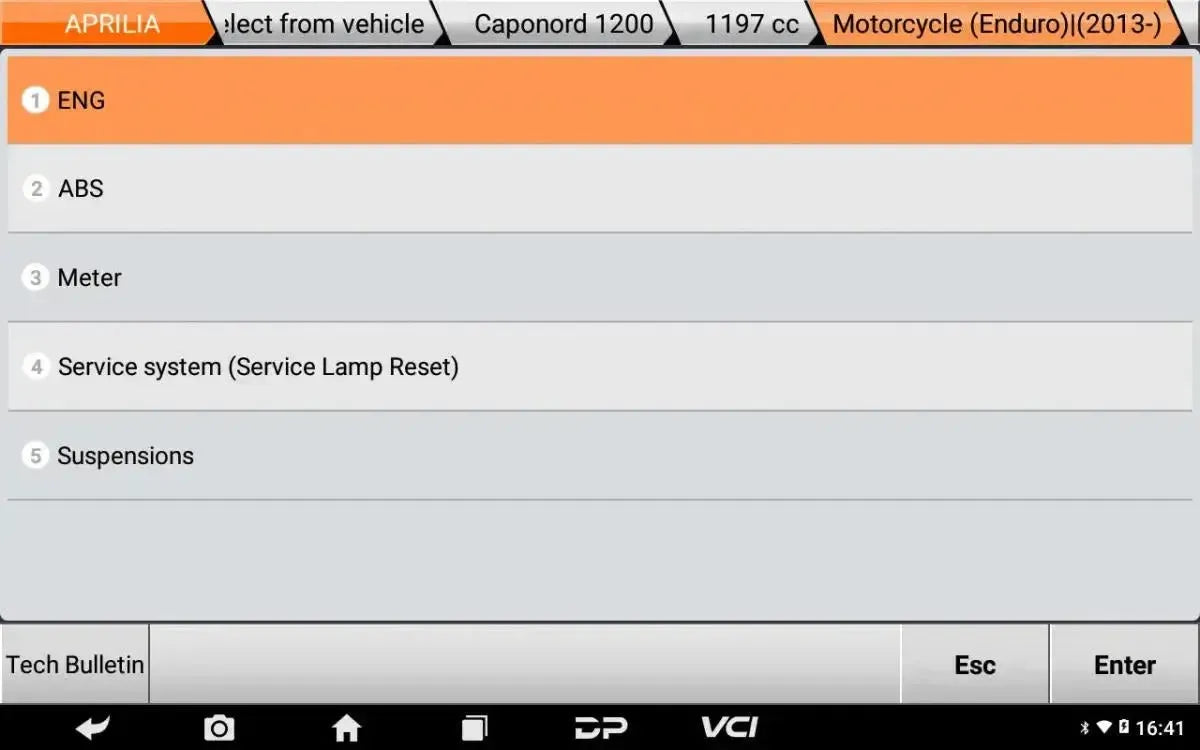

Der OBDSTAR IScan Piaggio Multi unterstützt Diagnosefunktionen für alle vorhandenen elektronischen Systeme im Fahrzeug.

• Fehlercodes lesen und löschen: Liest und löscht Fehlercodes (DTC's) aus allen verfügbaren Steuergeräten, einschließlich Motor, ABS und Armaturenbrett.
• Live-Daten: Zeigt Echtzeitdaten von Sensoren und Komponenten an. Die Daten können in verschiedenen Formaten dargestellt werden, wie Text, Grafik und Messgeräten.
• Aktuatorsteuerung: Ermöglicht die direkte Ansteuerung von Komponenten und Aktuatoren zu Testzwecken, wie das Aktivieren der ABS-Pumpe oder des Scheinwerferaktuators.

---

Schlüssel- und EEPROM-Funktionen:

Dieses Diagnosegerät unterstützt die Schlüsselprogrammierung für verschiedene Modelle der Piaggio-Gruppe. Die Verfügbarkeit der Funktionen kann je nach Fahrzeugmodell und -system variieren.

Schlüsselfunktionen:

• Schlüsselprogrammierung: Programmierung neuer oder Ersatzschlüssel im Wegfahrsperrensystem des Fahrzeugs.

---

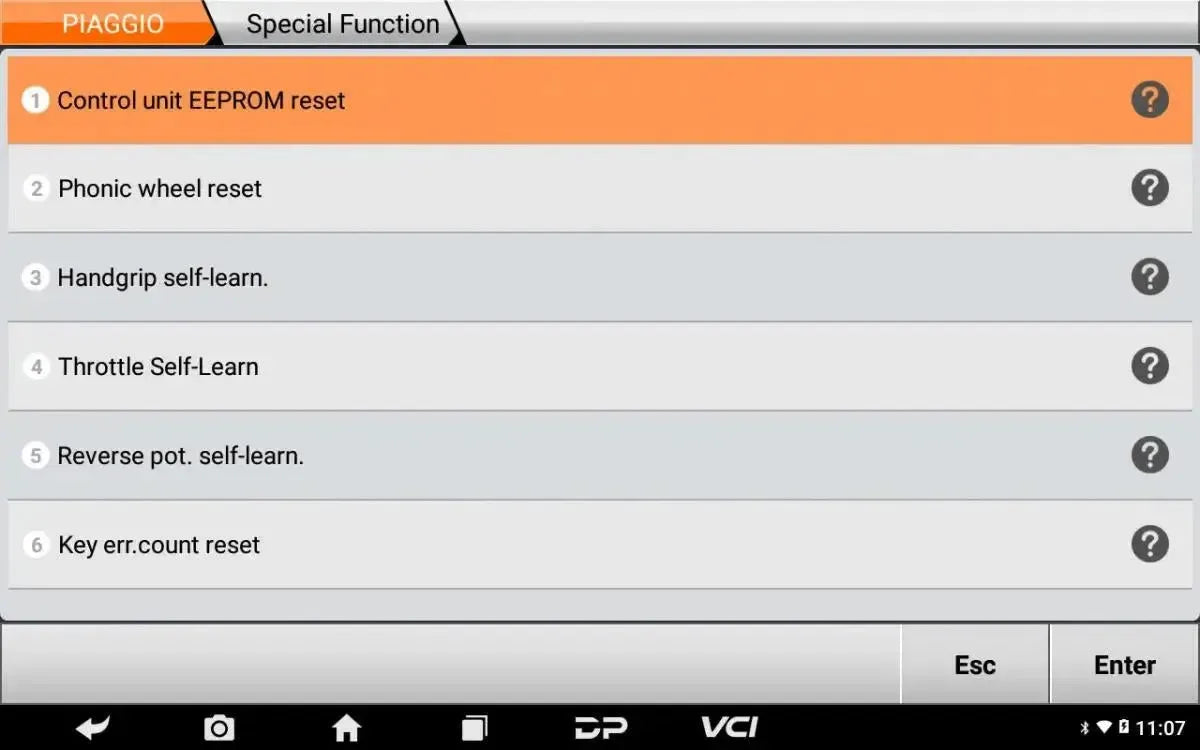

Service- und Wartungsfunktionen:

Dieses Gerät unterstützt mehr als 35 Servicefunktionen für eine breite Modellpalette. Die verfügbaren Funktionen können je nach Marke, Modell und Baujahr variieren.

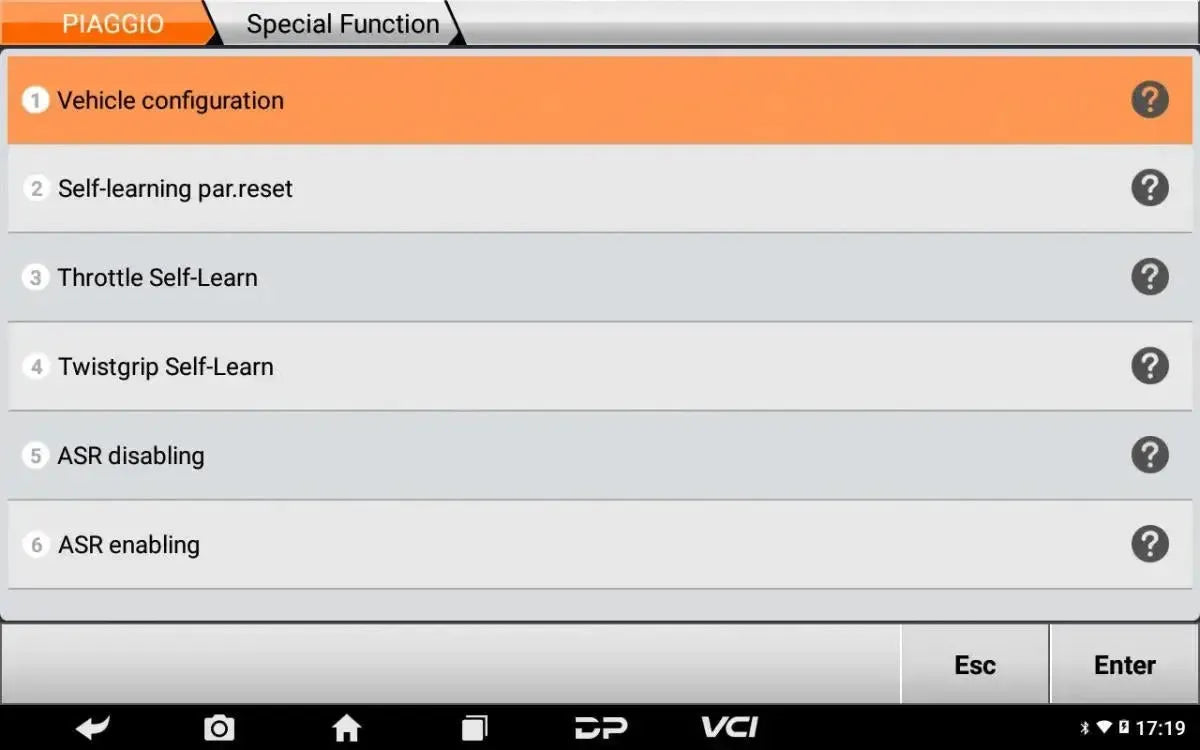

Motor und Antriebsstrang:

• ECU-Codierung: Ermöglicht das Anpassen oder Konfigurieren von Parametern in der Motorsteuerung (ECU).
• Zurücksetzen selbstlernender und adaptiver Parameter: Setzt die vom System selbst erlernten Werte auf die Werkseinstellungen zurück.
• Zurücksetzen und Nullstellung des Drosselklappenpositionssensors (TPS): Kalibriert den Drosselklappenpositionssensor für eine korrekte Messung.
• Minimale und maximale Drosselklappenstellung einlernen: Legt die Endpositionen der Drosselklappe fest, damit das Steuergerät den gesamten Bereich kennt.
• Selbstlernverfahren für den Gashebel: Startet ein Verfahren, bei dem das System die Reaktion und Positionen des Gashebels erlernt.
• Synchronisation zurücksetzen: Stellt die Synchronisationseinstellungen der Motorsysteme wieder her.

Bremsen und Sicherheitssysteme:

• Aktivierung der ABS-Pumpe und Magnetventile: Führt einen Komponententest an der ABS-Pumpe und den Ventilen der Vorder- und Hinterräder durch.
• Zurücksetzen der Zähler für Bremsinterventionen: Setzt die internen Zähler für die Eingriffe des Bremssystems zurück.
• Antischlupfregelung (ASR) ein- und ausschalten: Bietet die Möglichkeit, das ASR-System softwareseitig zu aktivieren oder zu deaktivieren.
• Testen des Neigungssensors: Überprüft die korrekte Funktion des Sensors, der den Neigungswinkel des Fahrzeugs misst.
• Deaktivieren der Fahrzeugstoppfunktion: Schaltet die automatische Motorstoppfunktion aus.

Karosserie und Elektronik:

• Serviceintervall zurücksetzen: Setzt die Serviceanzeige im Armaturenbrett nach durchgeführter Wartung zurück.
• Kilometerstand anpassen: Ermöglicht die Korrektur oder Einstellung des Kilometerstands, z. B. nach dem Austausch des Instrumentenpanels.
• Scheinwerferaktuator ansteuern: Testet den Aktuator, der für die Verstellung des Scheinwerfers verantwortlich ist.
• BMS-Schalter bedienen: Öffnet oder schließt den Schalter des Batteriebeheersystems (BMS) für Wartungszwecke.
• Alarmlicht ansteuern: Aktiviert das Alarmlicht zu Testzwecken.

Allgemeine Konfigurationen und Rücksetzungen:

• Fahrzeugeinstellungen zurücksetzen: Stellt verschiedene Fahrzeugkonfigurationen auf die Standardwerte zurück.
• Totale Rücksetzung der Aktuatoren: Führt eine vollständige Rücksetzung aller angeschlossenen Aktuatoren durch.
• Reset der Vorpositionierung: Stellt die Start- oder Basispositionen bestimmter Komponenten wieder her.
• Logbücher mit Werten zurücksetzen: Löscht die gespeicherten Logbücher mit registrierten Minimal- und Maximalwerten.
• Sprache- und Einheitenkonfiguration: Ändert die Systemsprache (Englisch, Italienisch) und die verwendeten Einheiten (Km/Meilen, °C/°F, US/UK Gallone).

---

Spezielle Funktionen und Möglichkeiten:

Der OBDSTAR IScan Piaggio Multi verfügt über verschiedene fortschrittliche Funktionen, die den Diagnose- und Reparaturprozess unterstützen.

Codierungen und Programmierung:

• ECU-Codierung: Ermöglicht das Anpassen von Konfigurationen und Parametern im Motorsteuergerät.

Cloud- und Berichtsfunktionen:

• Diagnostische Berichte: Erstellt und speichert Berichte der durchgeführten Diagnosen. Diese Berichte können ausgedruckt oder digital geteilt werden.

Dokumentation und Schaltpläne:

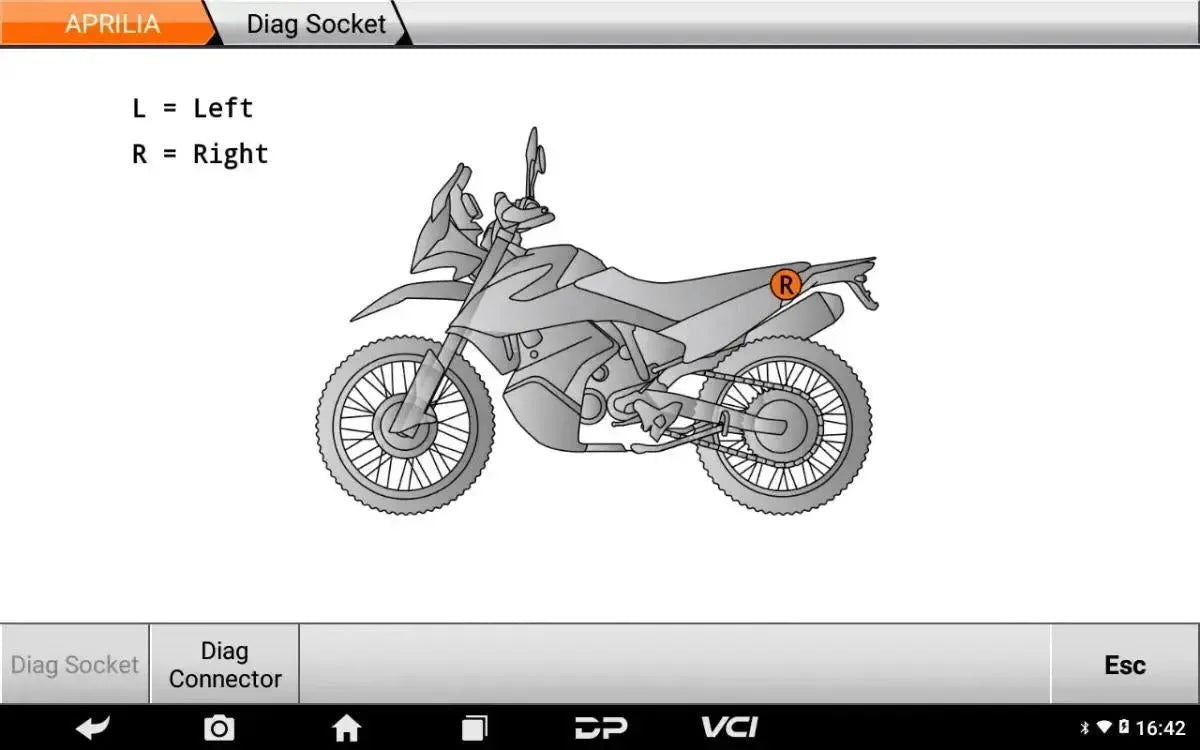

• Hilfsdaten: Bietet Zugang zu technischen Informationen wie Fehlercodebeschreibungen, technischen Bulletins, Diagnoseanschluss-Standorten und interaktiven Schaltplänen.

---

Optionale Erweiterungsmodule:

Für den OBDSTAR IScan Piaggio Multi sind optionale Erweiterungen verfügbar. Diese Module hängen vom spezifischen Fahrzeugmodell und den auszuführenden Arbeiten ab.

Hardwaremodule und Zubehör:

• M003A: Ein multifunktionales Jumperkabel für verschiedene Diagnoseverbindungen.
• M047: Diagnosekabel für die Kommunikation mit bestimmten Vespa-Modellen.
• M048: Diagnosekabel für die Kommunikation mit bestimmten Aprilia-Modellen.
• P001 Kit: Ein Programmierkit zur Durchführung von Funktionen im Zusammenhang mit der Wegfahrsperre.

---

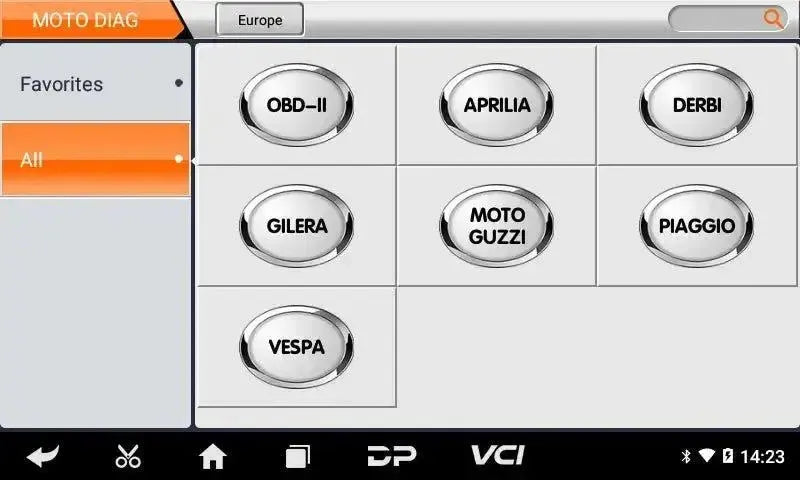

Unterstützte Fahrzeugmarken:

Das Auslesegerät wurde speziell für verschiedene Modelle der Piaggio-Gruppe entwickelt, darunter Motorräder, Mofas, Roller, ATVs und UTVs. Die folgende Liste gibt einen Überblick über die unterstützten Marken für allgemeine Diagnosen sowie das Programmieren von Schlüsseln.

• Europäisch: Aprilia, Derbi, Gilera, Moto Guzzi, Piaggio, Vespa

---

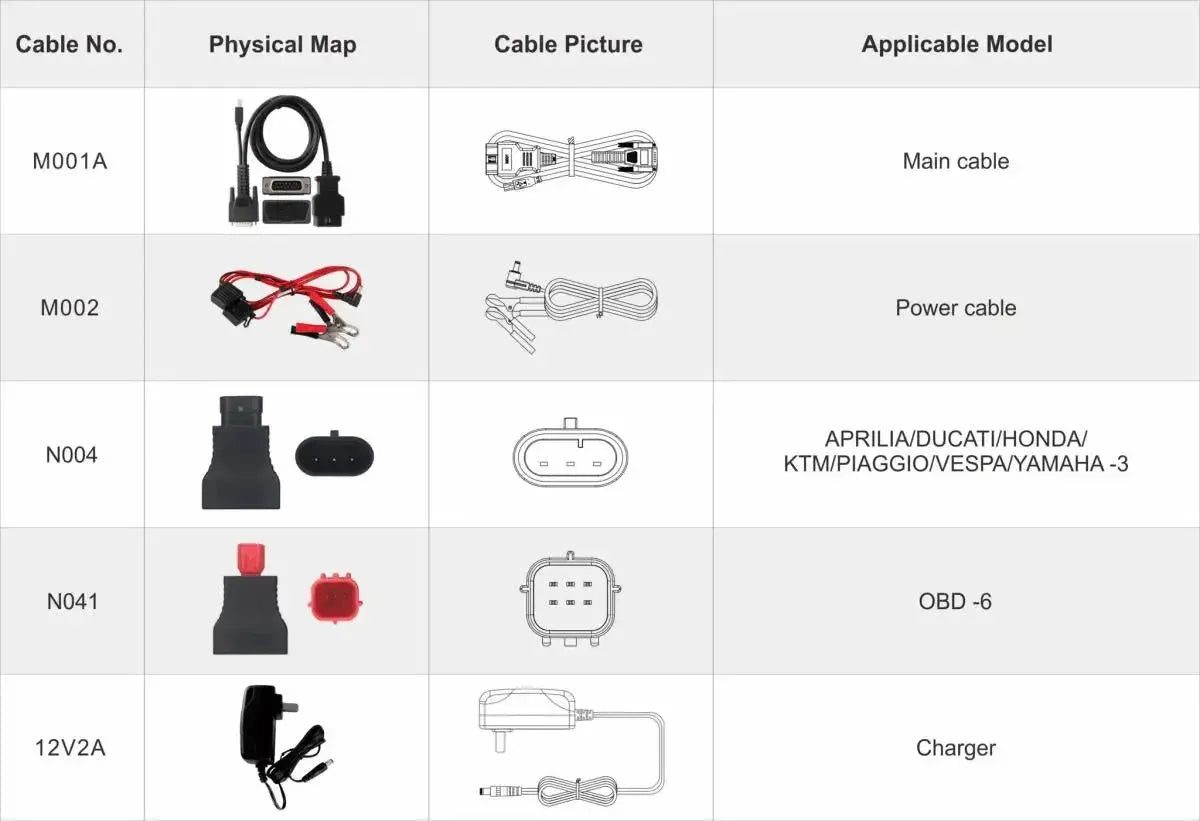

Lieferumfang:

• 1x OBDSTAR IScan Piaggio Multi
• 1x M001A Hauptkabel
• 1x M002 Netzkabel
• 1x 12V2A Ladegerät
• 1x N004 Adapter
• 1x N041 OBD-Adapter

---

Lizenzinformationen:

• Inklusive 1 Jahr Updates: Beim Kauf ist eine Update-Lizenz für 12 Monate enthalten.

Nach Ablauf der Lizenz funktioniert das Auslesegerät weiterhin mit der zuletzt installierten Softwareversion. Der Zugang zu neuen Software-Updates und Online-Funktionen erfordert eine neue, kostenpflichtige Lizenz.

---

Technische Spezifikationen:

Spezifikation	Beschreibung
Produktmarke	OBDSTAR
Produktmodell	IScan Piaggio Multi
Betriebssystem	Android 5.1.1
Bildschirmgröße	5,0 Zoll
Bildschirmauflösung	800*480
Prozessor	RK3128 Quad-Core ARM Cortex A7
Speicher	32G MicroSD-Karte unterstützt
Konnektivität	Wi-Fi
Batterie	2600mA Lithium-Polymer
