Jaltest MHE (Material Handling Equipment) Diagnosegerät

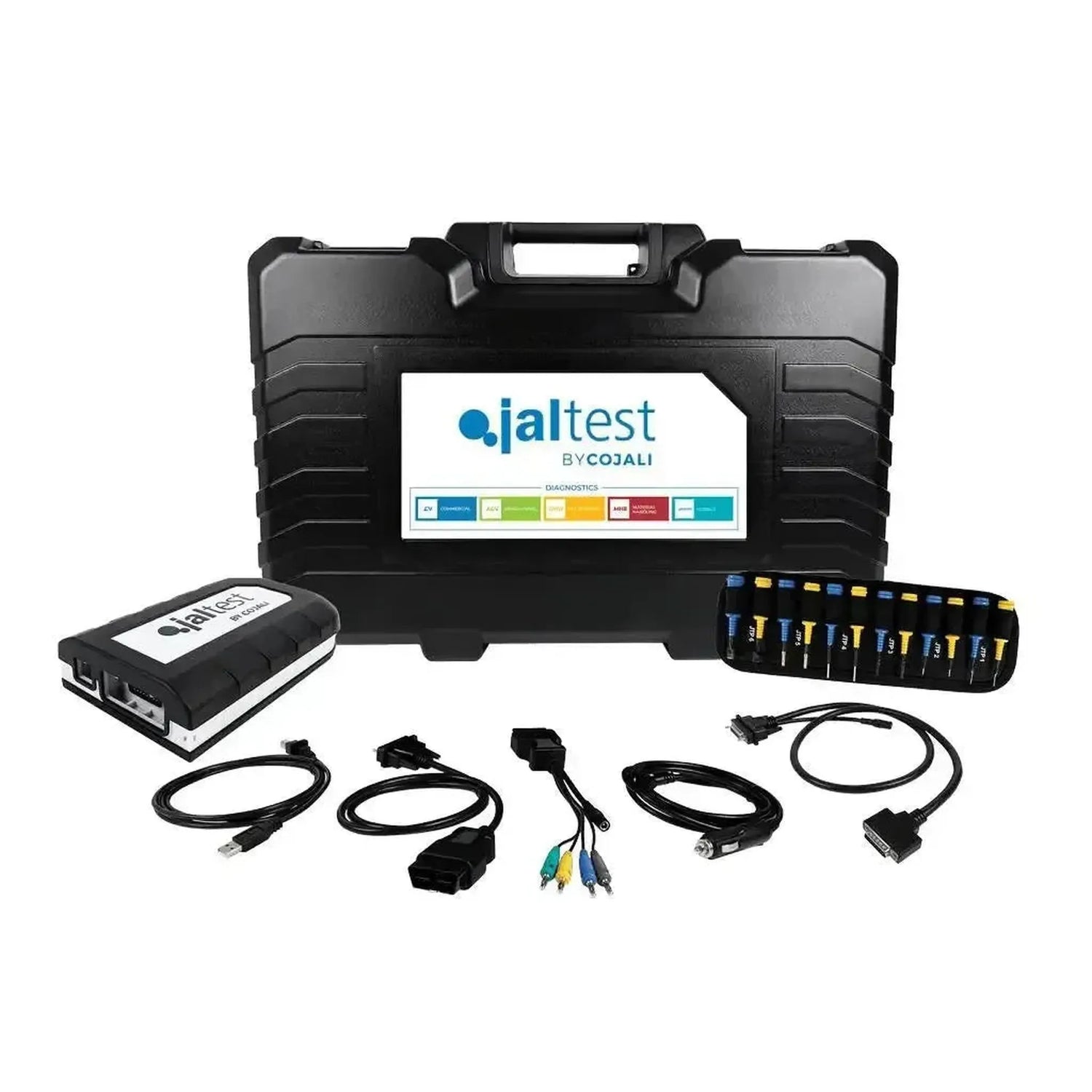

Was im Koffer enthalten ist

Der Koffer enthält die Hardware zur Herstellung der Verbindung sowie Softwarerechte die die MHE-Modul freigeben. Die Hardware ist identisch mit der aus dem einzelnen Set 70301001, die als einziger Jaltest-Koffer auch das USB-Stromkabel JDC60AM2 enthält. Nachfolgend finden Sie für jedes Teil die Beschreibung und welches Referenznummer.

Hardware

• Jaltest Link V9 (70001015): Die Diagnose-Schnittstelle, die Sie am Diagnosestecker des Geräts anschließen, mit 26-poligem DB26-Anschluss zum Kabel und USB-C zum PC.
• Multipin-Kit (70002001): Zwanzig Mehrfach-Stecker JTP01 bis JTP10, jeweils in zwei Farben, das Anschlusskabel JTP101 und zwei Stromkabel — JDC10AM2 mit Batterieklemmen und JDC20AM2 für den Zigarettenanzünder.
• OBD-Kabel, 16-polig (JDC213.9): Das Standardkabel für den gewöhnlichen Diagnose-Anschluss.
• USB-C-Kabel (JDC107.9B): Die Verbindung zwischen der Link und Ihrem Laptop.
• Verlängerungskabel mit 100 cm Länge (JDC100): Mit 26-poligem DB26-Stecker, dem breiten Anschluss auf dem Link selbst.
• USB-Stromkabel (JDC60AM2): Versorgt den Jaltest Link V9 über einen USB-A-Anschluss, für Geräte, deren Diagnose-Anschluss selbst keine Spannung liefert. Dieses Kabel ist nur im MHE-Koffer enthalten.
• Koffer (70003015): Die kompakte Ausführung mit den Maßen 505 x 381 x 146 mm.

Software

• Software (75001001): Die einmalige Anschaffung, die das MHE-Modul freischaltet.
• Lizenz-Aktivierung, zwölf Monate (75001009): Das Recht, sie im ersten Jahr zu nutzen.
• INFO Online MHE (29477): Die technischen Informationen zur Software. Enthalten, nicht separat erhältlich und 2026 kostenlos.
• Jaltest GRP: Die Werkstatt-Software von Cojali für Kunden, Geräte und Berichte.

Eine Laptop und die herstellerspezifische Kabel gehört hier nicht dazu. Siehe Kabel und Computer weiter unten auf dieser Seite.

Für welche Geräte und Systeme

Jaltest MHE deckt das gesamte Flurförderzeug-Spektrum — Gabelstapler, Lagerstaplerstapler, Teleskopstapler, Hubarbeitsbühnen und Hafen- und Seetechnik — mit einer einzigen Kompatibilitätsliste für alle Maschinentypen zusammen und nicht einer separaten Liste pro Typ. Eine Marke in der Liste bedeutet, dass es Abdeckung vorhanden ist, nicht dass jedes Modell und Baujahr vollständig unterstützt wird. Die Einteilung nach Kontinent bezieht sich auf das Land, aus dem der Hersteller stammt, nicht auf den aktuellen Eigentümer.

Die Maschinen

• Gabelstapler: Stapler mit Verbrennungsmotor und elektrische Gabelstapler mit Gegengewicht.
• Lagertechnik: Regalstapler, elektrische Paletten-Elektrohubtische, Stapler und Kommissioniergeräte.
• Teleskopstapler: Teleskopstapler, einschließlich Agrar- und Bauausführungen.
• Hubarbeitsbühnen: Gelenkteleskop- und Scherenbühnen.
• Hafen- und Seetechnik: Hafenstapler, Regalstapler, Materialhandler und Hafenkräne.

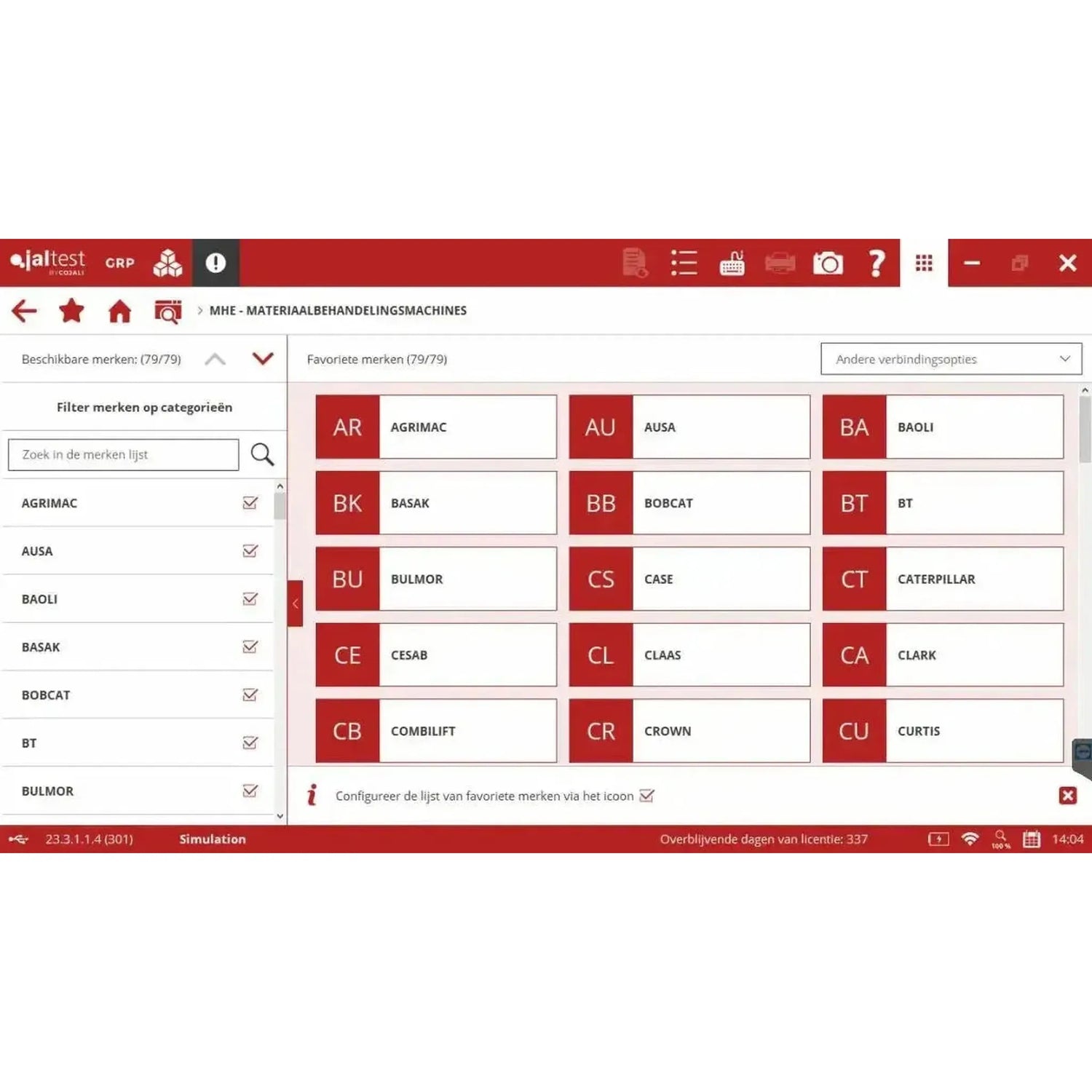

Welche Marken Sie auslesen können

Bekannte Marken in der Abdeckung von Jaltest MHE: Baoli, BT, Caterpillar, Cesab, Clark, Combilift, Crown, Doosan, Genie, Hangcha, Haulotte, Heli, Hyster, JCB, JLG, Jungheinrich, Kalmar, Komatsu, Konecranes, Liebherr, Linde, Manitou, Merlo, Mitsubishi, Nissan, Skyjack, Still, Toyota, UniCarriers und Yale.

Alle 105 Hersteller, aufgeteilt nach Kontinent:

Europäisch schließt das Vereinigte Königreich, Türkei und Russland. Chinesisch ist unabhängig von Asiatisch, unter die Japan, Südkorea, Indien und Taiwan fallen. Unter Sonstige finden sich Marken aus Australien und Afrika sowie einzelne Hersteller, deren Herkunft nicht ermittelt werden konnte.

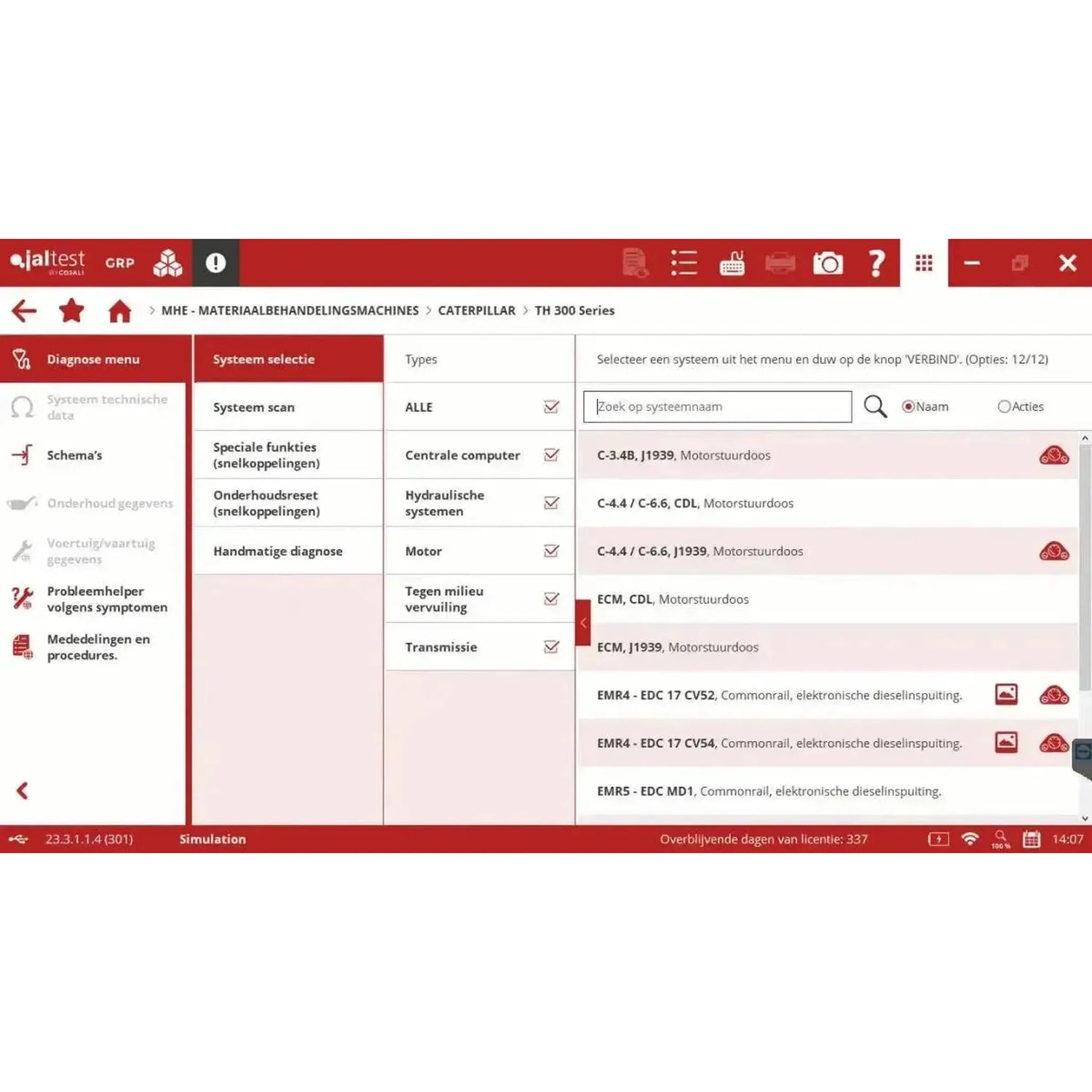

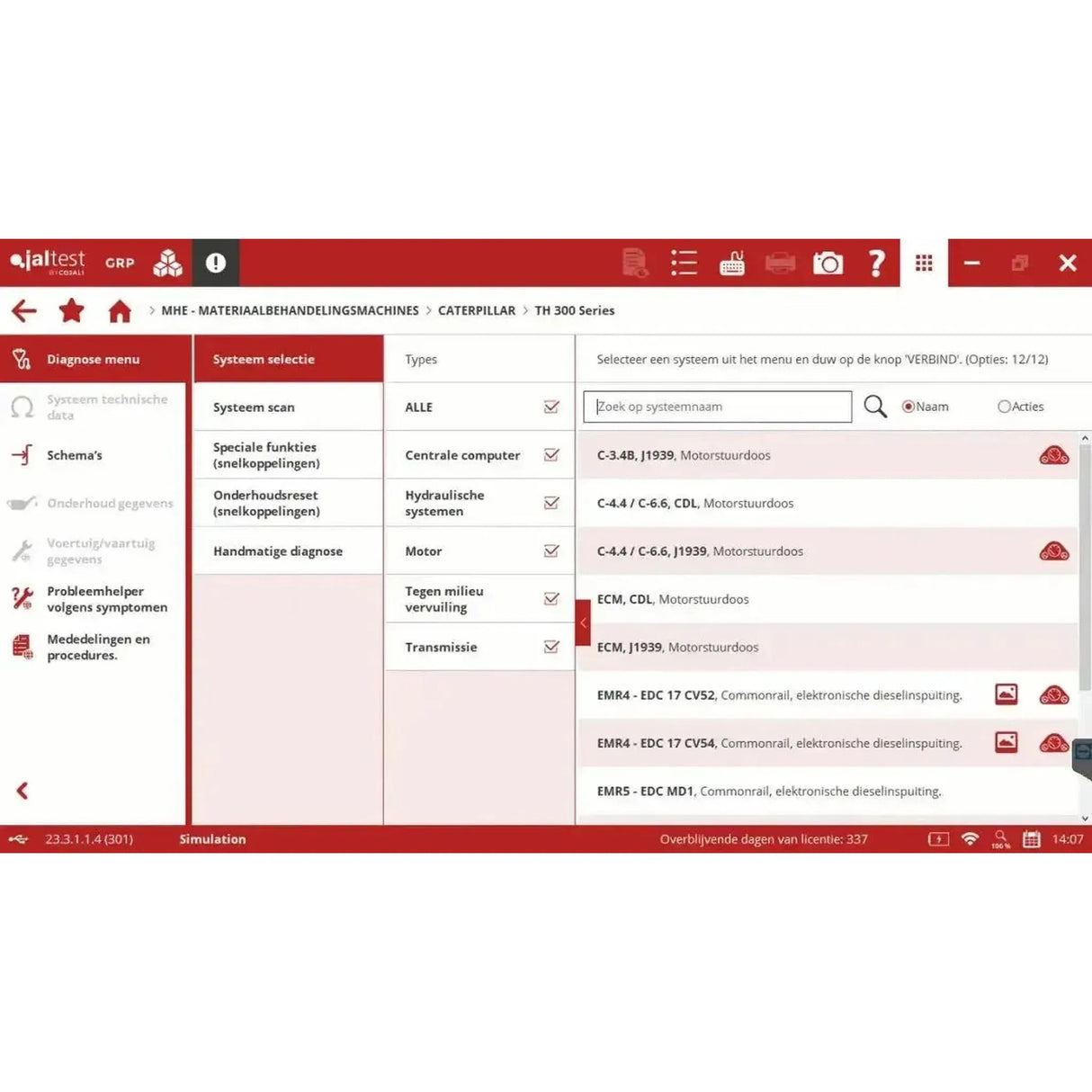

Die Systeme in der Maschine

• Motorsteuerung: Die Motorsteuergeräte von Diesel-, Flüssiggas- und Gasmotoren.
• Zentralcomputer: Der zentrale Fahrzeugcomputer, der die Maschine steuert.
• Leistungsmodule: Die Antriebs- und Pumpensteuerung von Elektromaschinen, unter anderem von Zapi und Curtis.
• Lenksystem: Die elektrische Servolenkung.
• Getriebe: Die Getriebesteuerung.
• Abgasnachbehandlung: Das Rußpartikelfilter- und AdBlue-Modul bei Dieselmaschinen.
• Instrumententafel: Das Display und die Zählereinheit.
• Hydraulik: Die hydraulischen Systeme der Maschine.

Was Sie damit tun können

Mit dem MHE-Modul lesen Sie die Steuergeräte der Maschine aus, folgen Sie Messwertelive und steuern SieKomponentenan. Darüber hinaus erhalten Sie einNachschlagewerkmitFehlersuchanleitungen, Schaltplänen und Wartungsdaten bei dem System, an dem Sie arbeiten.

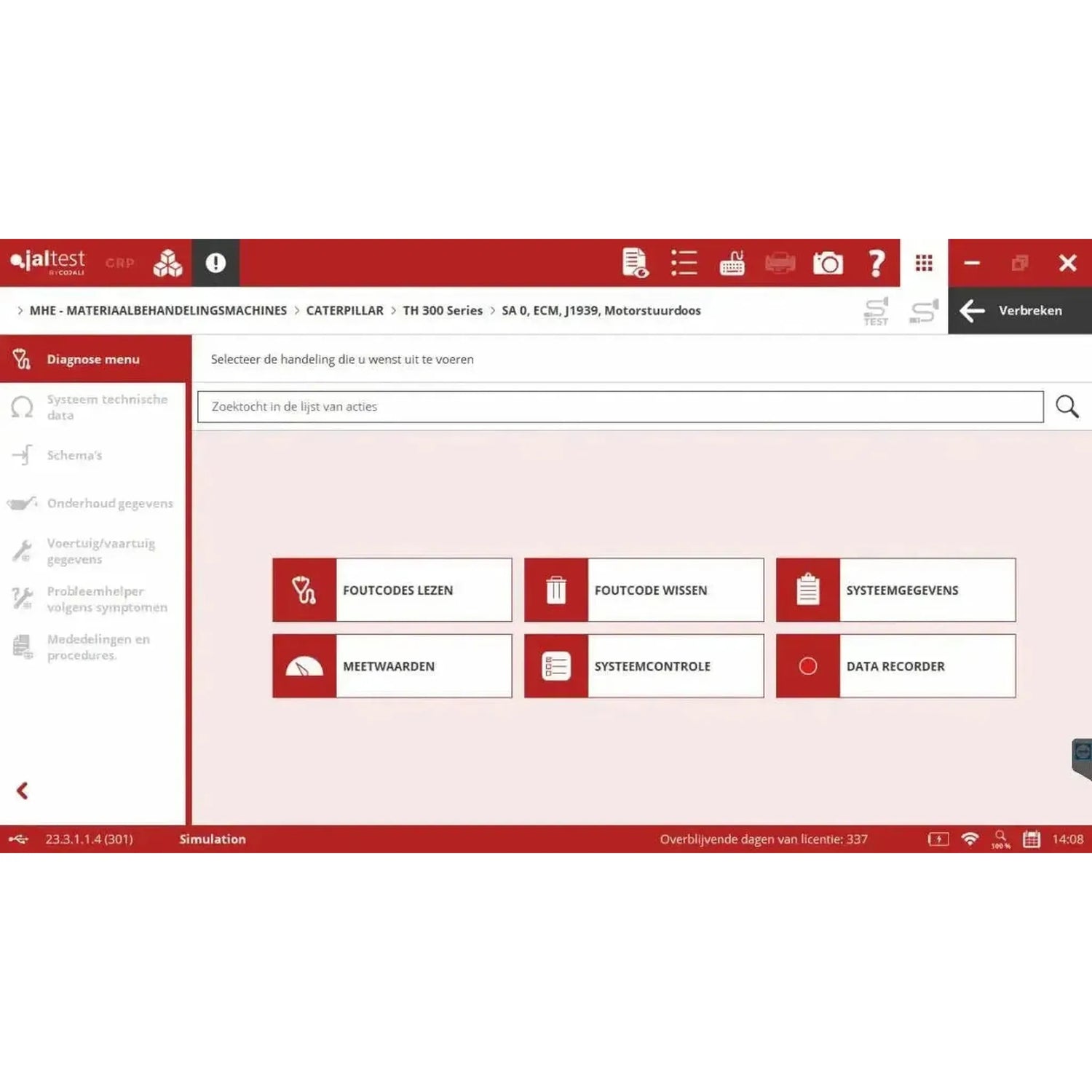

Diagnose und Service

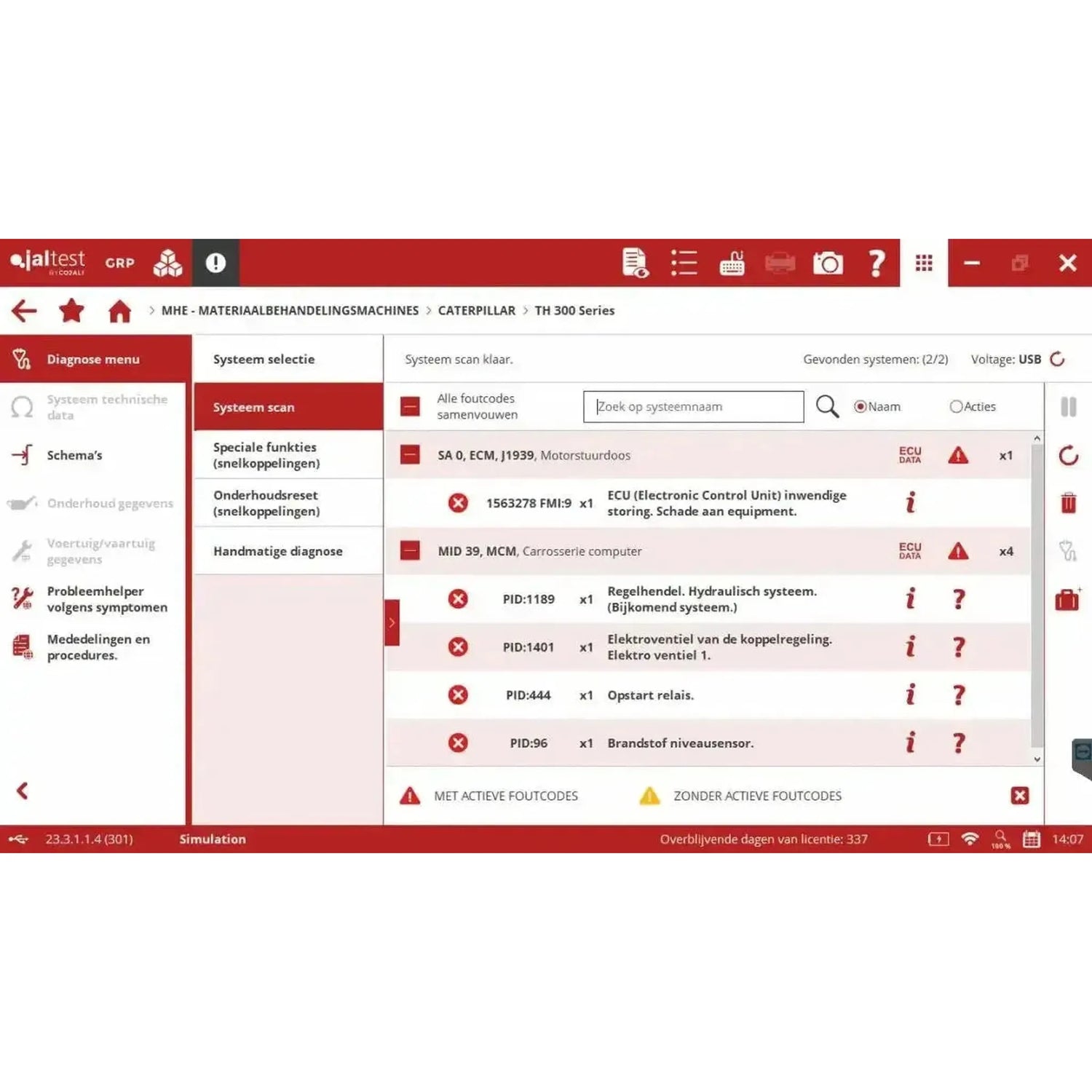

• Fehlercodes auslesen: Systeme werden automatisch erkannt, mit einer Fehlersuche pro Fehlercode.
• Messwerte: Die Werte der angeschlossenen Sensoren in Echtzeit überwachen.
• Komponenten ansteuern: Bidirektionale Tests, bei denen Sie ein Bauteil vom Laptop aus betätigen.

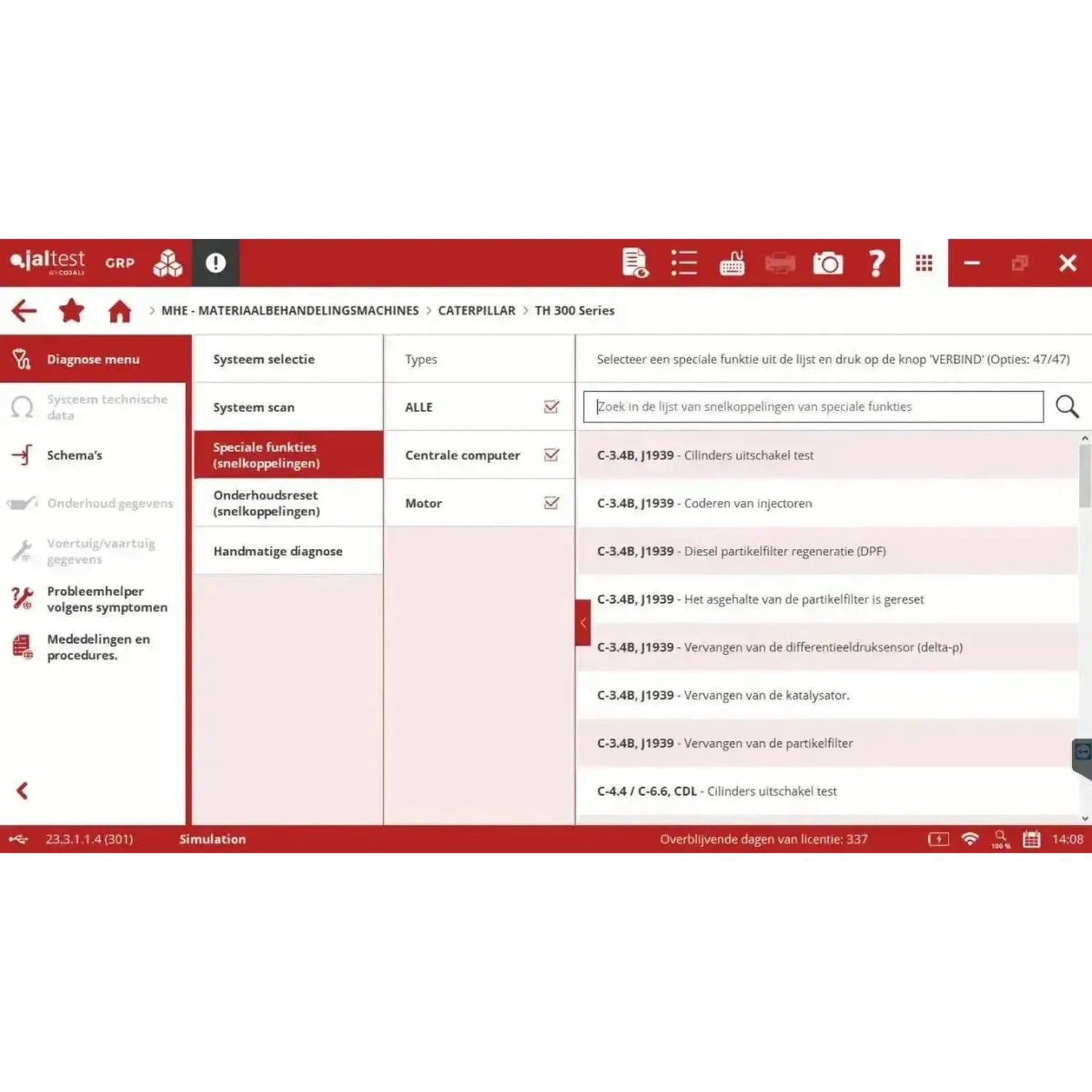

• Parameter und Kalibrierungen: Unter anderem Rußfilterregenerationen, Resets der Abgasnachbehandlung, Injektorkalibrierungen und hydraulische Kalibrierungen.
• Steuergerätedaten: Seriennummer, Softwareversion und weitere Daten des Steuergeräts.
• Wartung: Die Wartungsdaten und Wartungsfunktionen der Maschine.

Technische Informationen, einschließlich

• Fehlersuche: Nach Fehlercode und nach Symptom.
• Technische Daten: Des Systems und der Maschine.

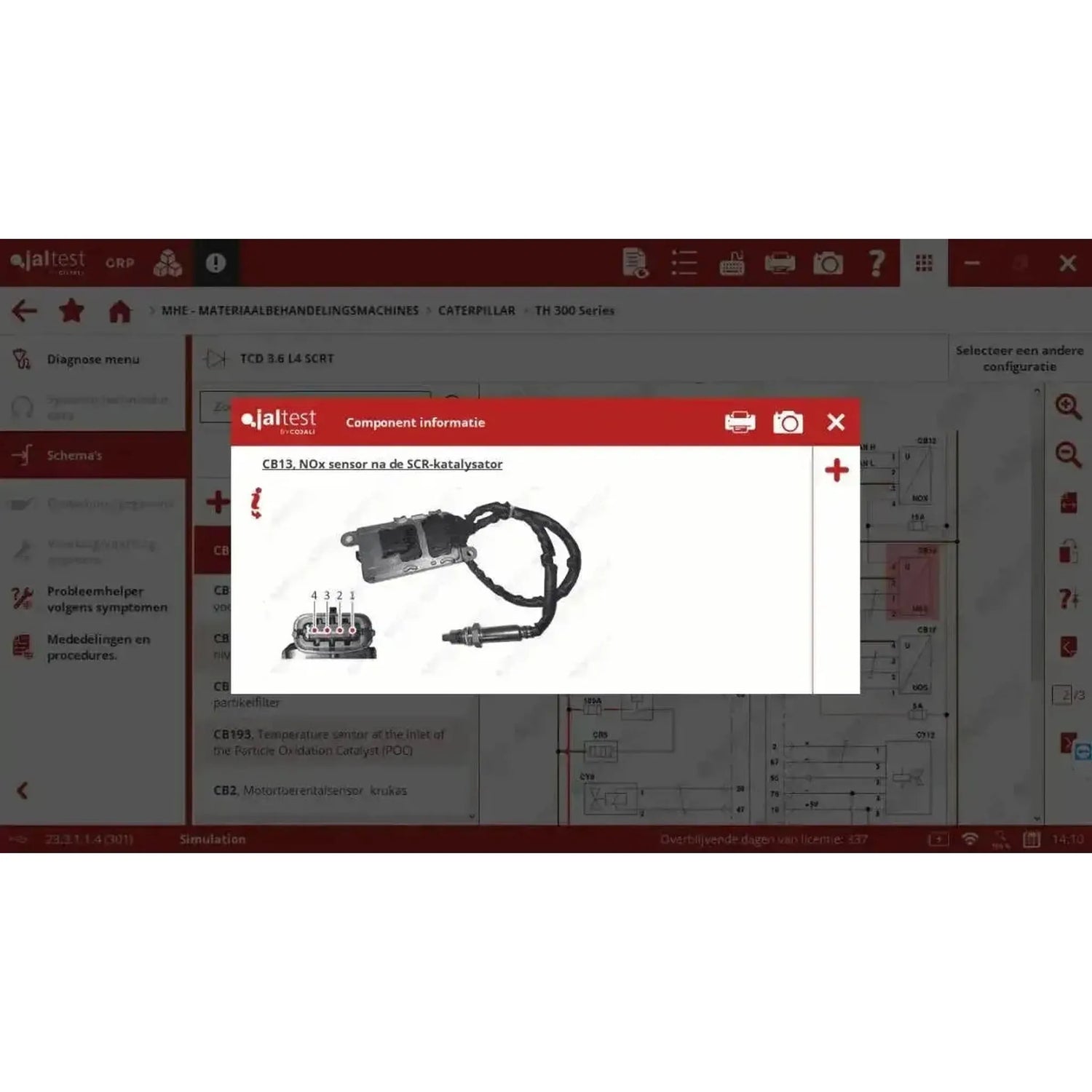

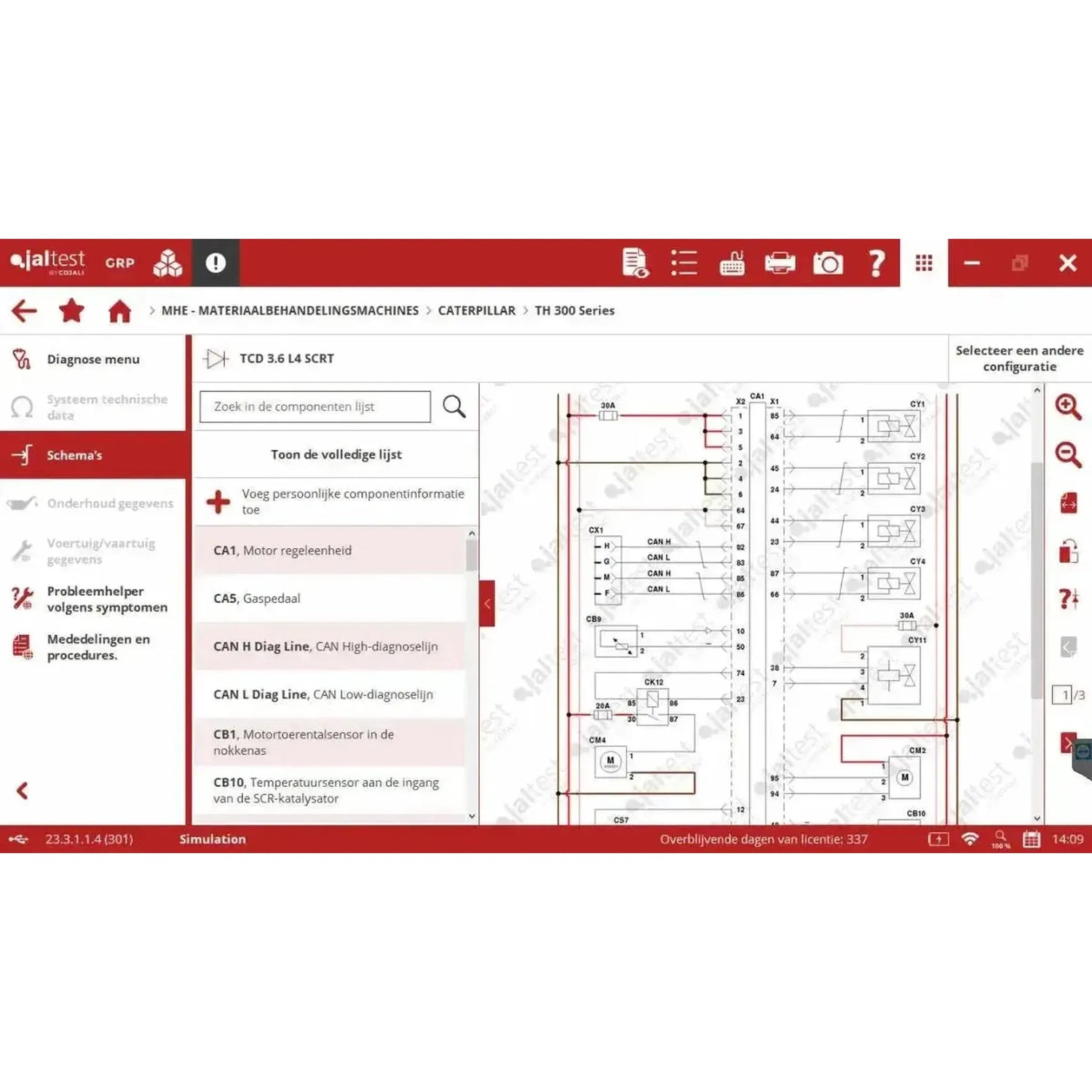

• Schaltpläne: Die elektrischen Schaltpläne des Systems.
• Wartungsdaten: Die Wartungsdaten der Maschine.
• Verfahren: Freigabeverfahren und Arbeitsweisen.
• Manuelle Diagnose: Suche, ohne dass sich das System selbst meldet.

Der Unterschied zur Expertmodus

Gewöhnliche Diagnose ist Auslesen, Messen und Ansteuern. Im Expertmodus können Sie darüber hinaus Parameter in den Steuergeräten ändern: Das Kalibrieren von Sensoren und Aktoren, das Einstellen von Betriebsparametern und das Regenerierung des Rußpartikelfilter. Der Modus ist dabei enthalten.

Kabel und Computer

Im Koffer befindet sich das 16-poliges OBD-Kabel für den Standard-Anschluss. Viele Gabelstapler und Lagerstaplerstapler haben einen herstellereigenen Stecker, und dafür gibt es ein separates Kabel; für den internen Transport wurde nie ein standardisierter OBD-Anschluss zur Pflicht, daher bleiben diese Steckverbinder auch bei neuen Maschinen in Gebrauch. Die Software selbst läuft auf einem Windows-PC.

• Kabelset Gabelstapler (70002022): Kabel für JLG und Haulotte, Linde rund, Jungheinrich und Still.
• Kabelset Hubarbeitsbühnen und Teleskoparbeitsbühnen (70002028): Kabel für Deutz-Motoren, Kubota, JLG und Haulotte, Genie und den grünen 9-poligen Deutsch-Stecker.
• Einzelne Kabel: Auch einzeln erhältlich, unter anderem für Toyota, Crown, Hyster und Yale, Linde, Doosan, Mitsubishi mit Caterpillar sowie die Regler von Zapi und Curtis.
• Computer: Die Software läuft auf Windows. Cojali liefert den Jaltest Rugged PC und das A140 Rugged PAD; beide erhalten Sie separat in unserem Online-Shop.

Welches Kabel zu Ihrer Maschine passt, bestimmt der Diagnoseschnittstelle in dieser Maschine und nicht der Hersteller am Mast. Überprüfen Sie den Stecker an der Maschine selbst, bevor Sie bestellen: Ist es der 16-polige OBD2-Anschluss, genügt das mitgelieferte JDC213.9; handelt es sich um einen herstellereigenen Stecker, dann ist ein herstellerspezifisches Kabel erforderlich: Dieses ist in einem der beiden Kabelsets enthalten oder ist einzeln erhältlich.

Lizenzierung und Verlängerung

Das Software-Lizenz läuft zwölf Monate ab dem Aktivierung und wird danach jährlich verlängert mit dem Update-Lizenz (75101001). Solange die Lizenz aktiv ist, erhalten Sie alle neuen Softwareversionen und behalten Sie Zugriff auf die technischen Informationen.

• Verlängerung: Jährlich mit der Update-Lizenz (75101001), jeweils für weitere zwölf Monate.
• Laufzeit: Zwölf Monate ab der Aktivierung.
• Installationen: Maximal fünf PCs. Die Jaltest-Hardware ist immer erforderlich, um die Software auszuführen.
• Registrierung: Bei der Aktivierung, nach jeder neuen Softwareversion und danach halbjährlich.
• Modul nachträglich erwerben: Ein später hinzugekauftes Modul wird Ihrer laufenden Lizenz angepasst; Sie zahlen anteilig.
• Nicht verlängern: Die Diagnose funktioniert weiterhin auf der zuletzt installierten Version, aber der Zugriff auf die technischen Informationen entfällt. Cojali unterstützt eine abgelaufene Lizenz noch ein Jahr lang.

Optionale Erweiterungen

Neben der MHE-Modul gibt es Erweiterungen, die Sie separat bestellen. Sie sind nicht erforderlich zum Diagnostizieren, erweitern aber das Nachschlagewerk, der Support oder die Werkzeuge aus. Nachfolgend finden Sie, was es für Interne Transporte gibt.

• Jaltest INFO Web MHE: Dasselbe Nachschlagewerk über eine Webplattform, monatlich oder jährlich.
• Jaltest ATS: Einjähriger Zugang zum englischsprachigen technischen Support von Cojali. Die Lizenz verlängert sich automatisch; eine schriftliche Kündigung ist bis spätestens 30 Tage vor Ablauf möglich.
• Jaltest Central Services: Dienstleistungen, die die Spezialisten von Cojali für Sie durchführen, pro Verrichtung abgerechnet.
• Jaltest-Werkzeug: Unter anderem das AdBlue-Reinigungsset für Landwirtschaft, Baustelle und internen Transport zum Reinigen des Dosiermoduls.
• Zusatzmodule:Möchten Sie später Nutzfahrzeuge, Landmaschinen oder Baumaschinen hinzufügen, ist dies über denselben Jaltest Link möglich.

Verpackungsinhalt

• 1x Jaltest Link V9 Interface (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-Pin DB26 – 16-Pin OBD2 Adapterkabel | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Adapterkabel | Interface
• 1x Jaltest (JDC100) | Link V9 26-Pin DB26 Verlängerungskabel (100 cm) | Interface
• 1xJaltest (JDC60AM2) | USB-A Stromversorgungskabel | Schnittstelle
• 1x Jaltest (70003015) | Compact Hardcase
• 1xJaltest (75001001) | MHE (Material Handling Equipment) | Software-Aktivierung
• 1xJaltest (75001009) | MHE (Material Handling Equipment) | Software-Lizenz
• 1xJaltest INFO Online MHE (29477)
