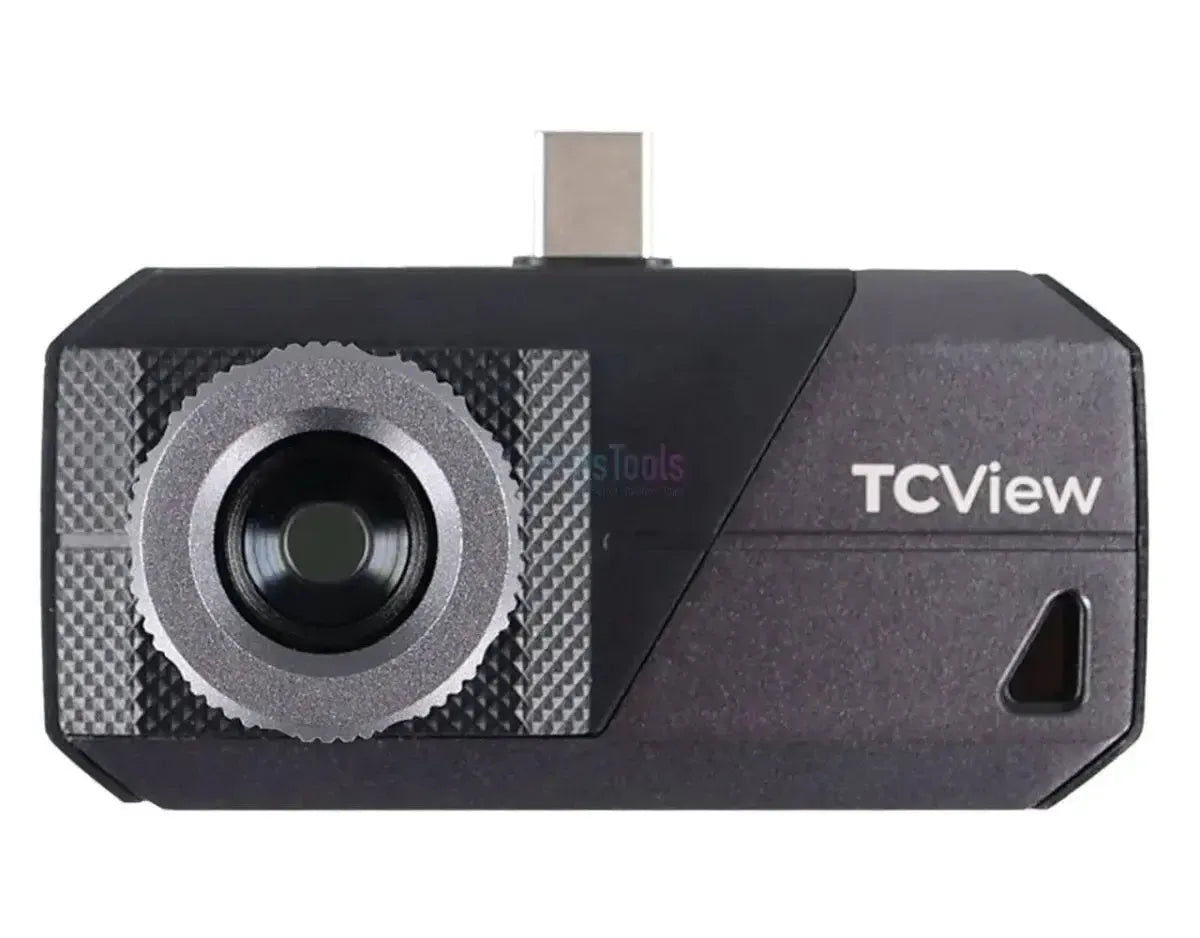

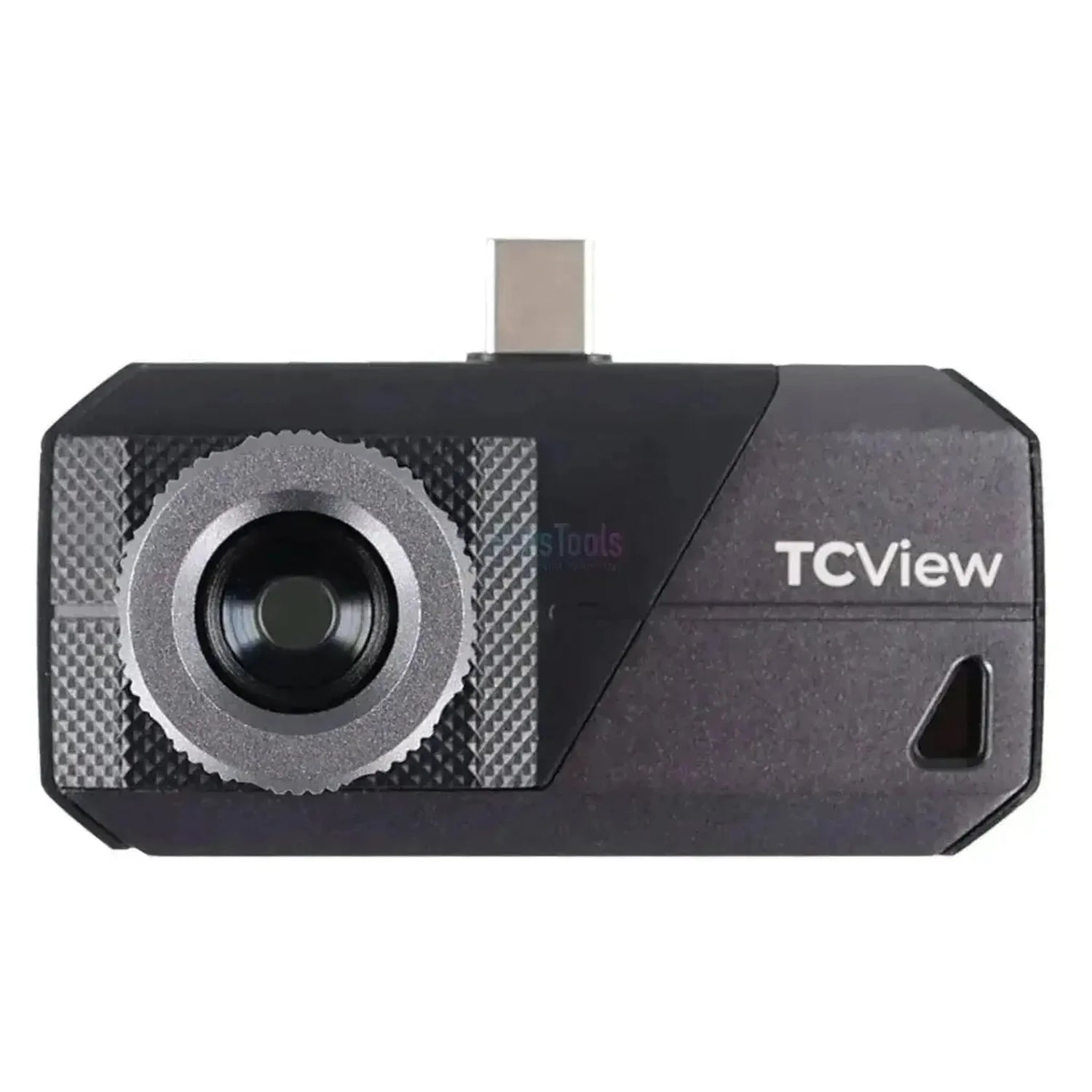

Die Topdon TCView TS001 ist eine hochwertige Wärmebildkamera, die entwickelt wurde, um ein Smartphone oder einen PC in ein leistungsstarkes thermisches Inspektionsinstrument zu verwandeln. Das Gerät ist mit einem Infrarotsensor mit einer Auflösung von 256x192 Pixeln ausgestattet und bietet eine flüssige Anzeige dank der Bildfrequenz von 25 Hz. Ein besonderes Merkmal ist das verstellbare 9mm Objektiv, das für eine scharfe Fokussierung über eine Entfernung von 0,1 Meter bis 500 Meter sorgt, mit einem Sichtfeld (FOV) von 13° mal 10°.
Diese Wärmebildkamera bietet umfangreiche Möglichkeiten für thermische Bildgebung und Datenanalyse, einschließlich eines Messmodus und eines Beobachtungsmodus. Die Kamera unterstützt einen Temperaturbereich von -20°C bis 550°C mit einer Genauigkeit von ±3°C oder 3%. Funktionen wie Temperaturalarm, sekundäre Bildanalyse und Wellenformdiagramme ermöglichen es dem Benutzer, komplexe thermische Probleme zu diagnostizieren. Die Energieversorgung und Datenübertragung erfolgen direkt über den USB-Anschluss des angeschlossenen Geräts.
VORTEILE
WICHTIGE HINWEISE
Anwendungen und Funktionen
Die TCView TS001 ist so konzipiert, dass sie sowohl schnelle Beobachtungen als auch genaue Messungen ermöglicht. Die Software bietet verschiedene Modi zur Interpretation thermischer Daten.
- Messmodus: Bietet präzise Temperaturmessungen für bestimmte Punkte oder Bereiche.
- Beobachtungsmodus: Ermöglicht das schnelle Erfassen und Überwachen von Zielen.
- Dual Light Mode: Kombiniert das visuelle Bild mit dem Infrarotbild für bessere Orientierung.
- Wellenformdiagramm: Visualisiert Temperaturänderungen im Zeitverlauf auf dem Bildschirm.
Besondere Funktionen und Möglichkeiten
Neben der Standard-Thermografie verfügt die TS001 über Funktionen, die die Diagnose komplexer Fehler vereinfachen.

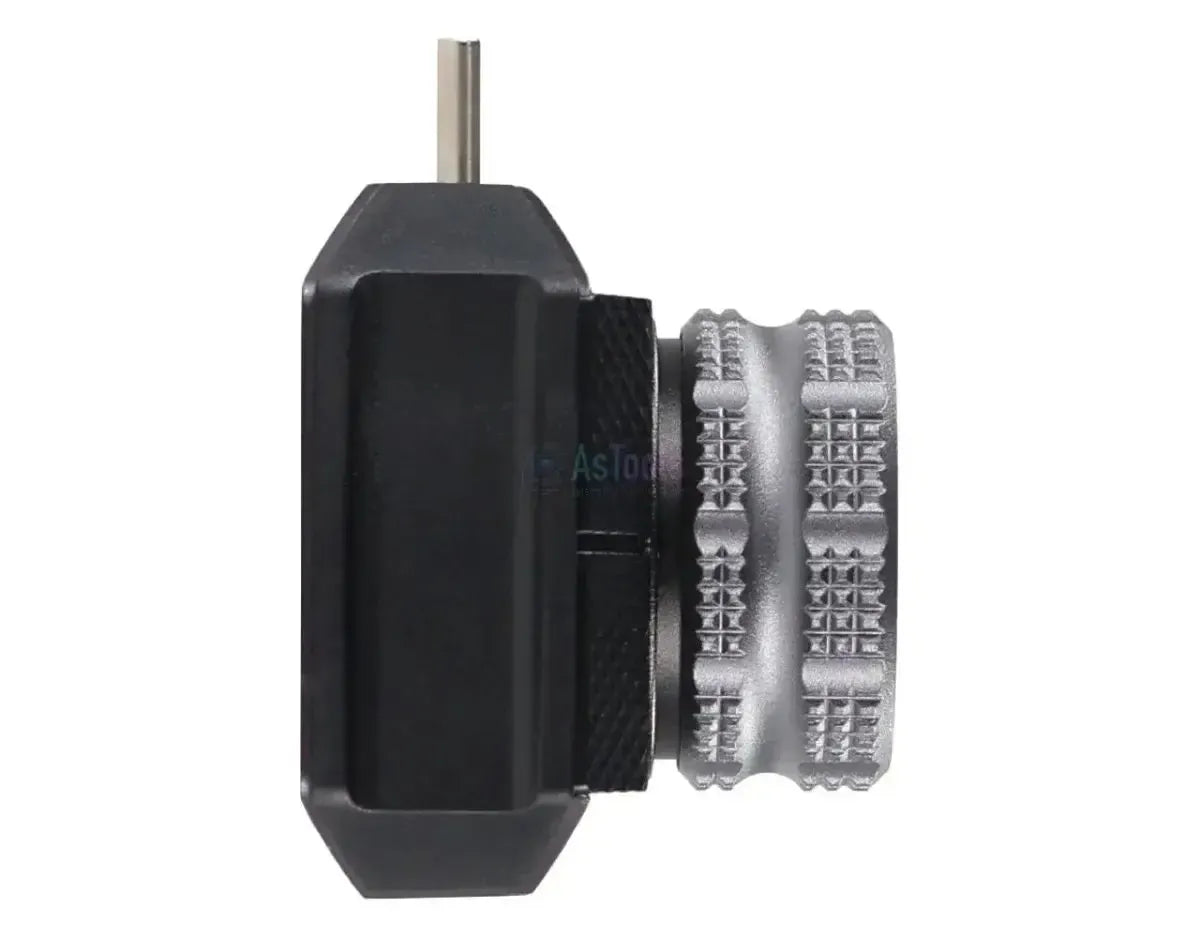

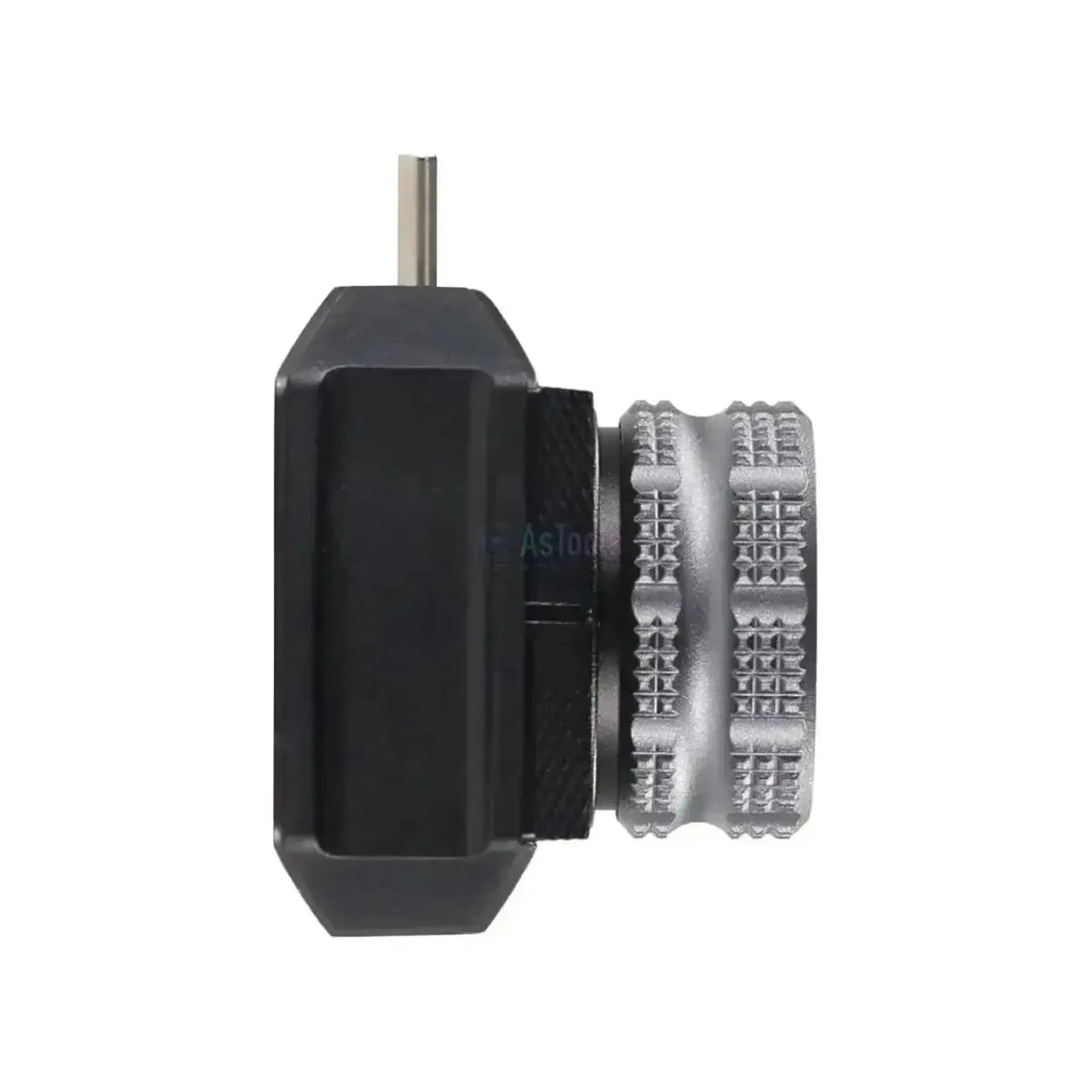

- Verstellbare Linse: Ermöglicht Fokussierung von 0,1 Meter für Makroinspektionen bis 500 Meter für Langstreckendetektion.
- Intelligente Temperaturwarnung: Warnt den Benutzer automatisch, wenn voreingestellte Temperaturgrenzen überschritten werden.
- Sekundäre Bildanalyse: Ermöglicht Nachbearbeitung und tiefgehende Analyse gespeicherter Infrarotbilder.
- Individuelle Berichterstellung: Erstellt professionelle Infrarotberichte direkt aus der Software.
Anwendungsbereiche und Inspektionsanwendungen
Dank der Kombination aus hoher Auflösung und Langstreckenfokus ist diese Kamera für verschiedene technische Inspektionen einsetzbar.
- Inspektionsanwendung: Erkennung von überhitzten Sicherungen oder Steckverbindern in elektrischen Schaltschränken.
- Technische Analyse: Lokalisierung von Reibungswärme in Lagern oder mechanischen Antrieben aus der Ferne.
- Diagnoseanwendung: Identifikation von Isolationslecks oder Kühlproblemen in Fahrzeugsystemen.

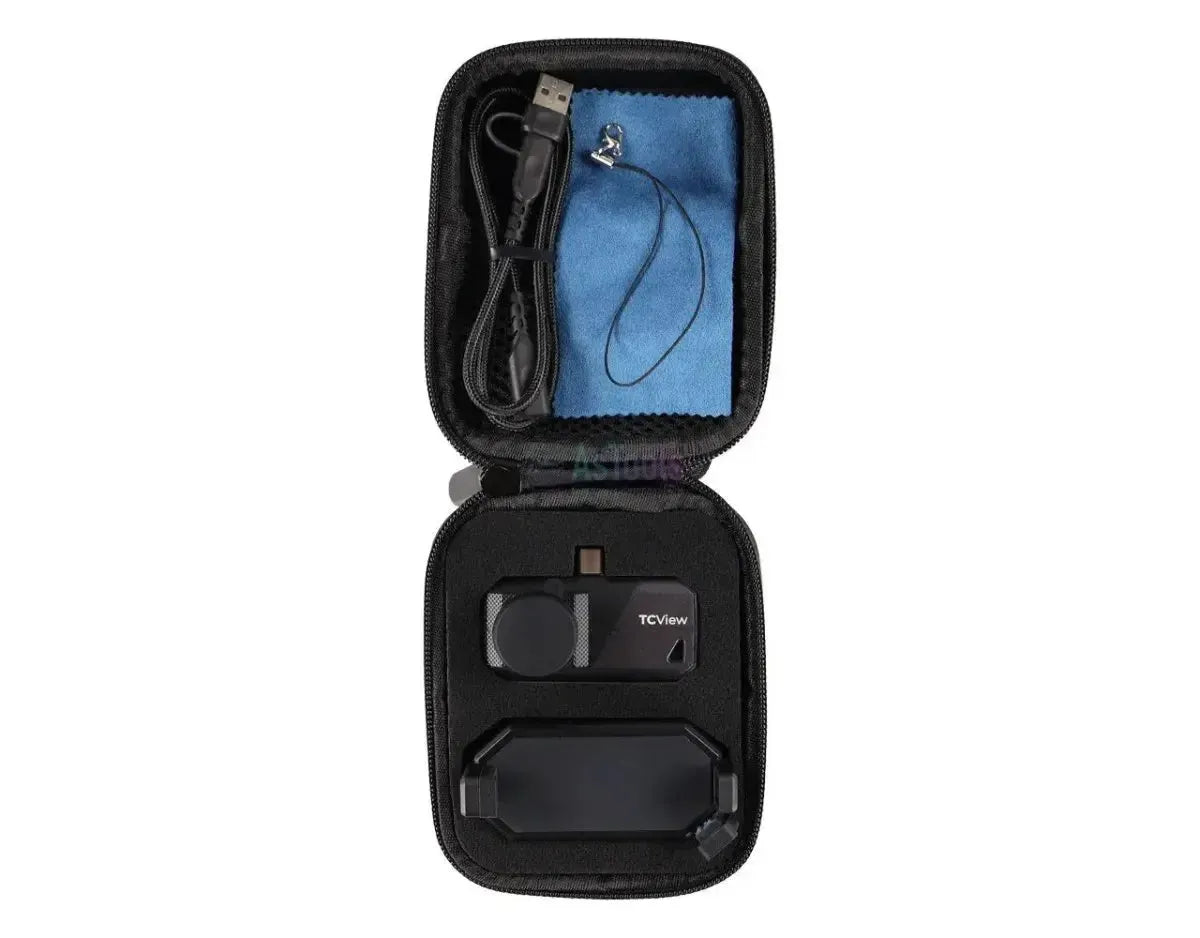

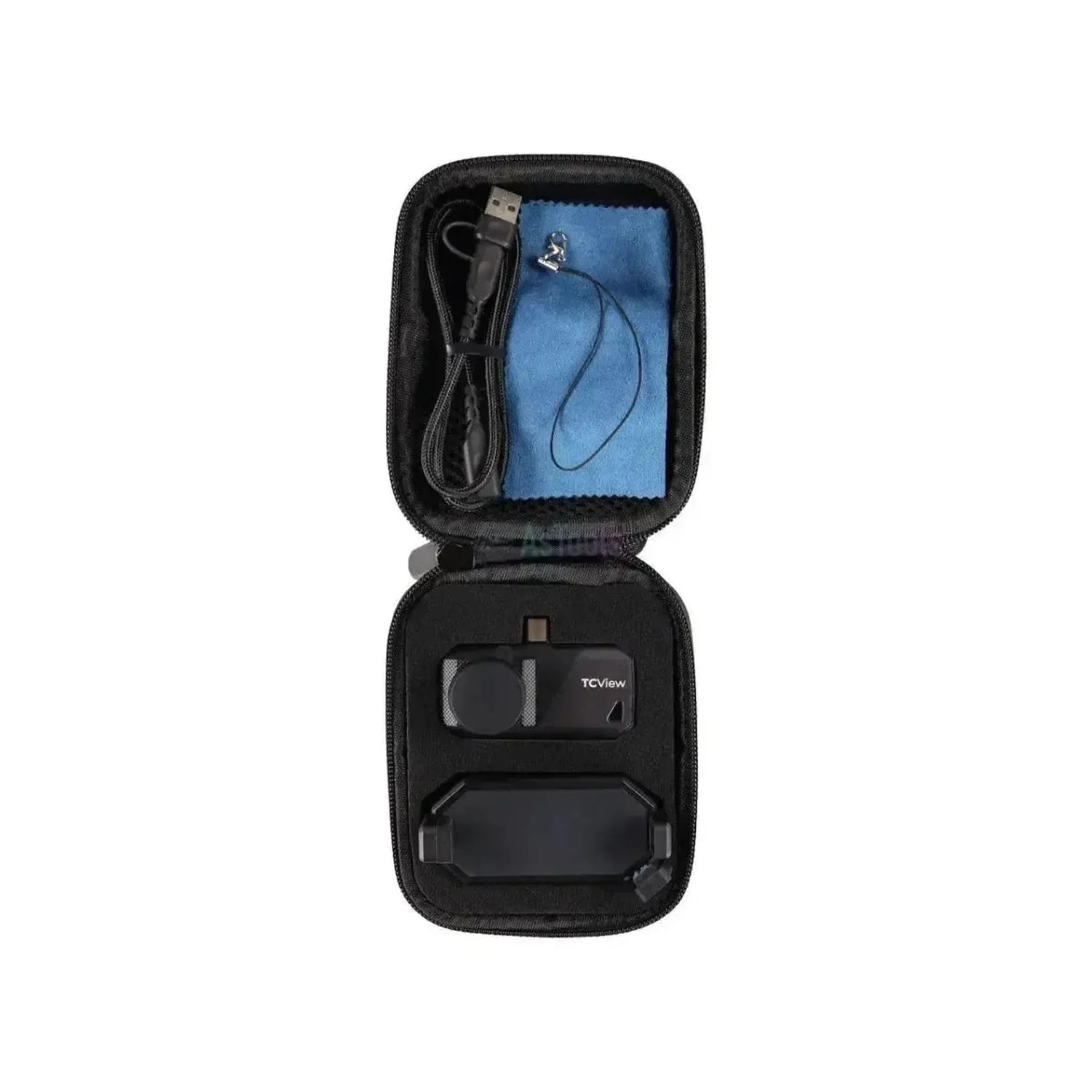

Lieferumfang

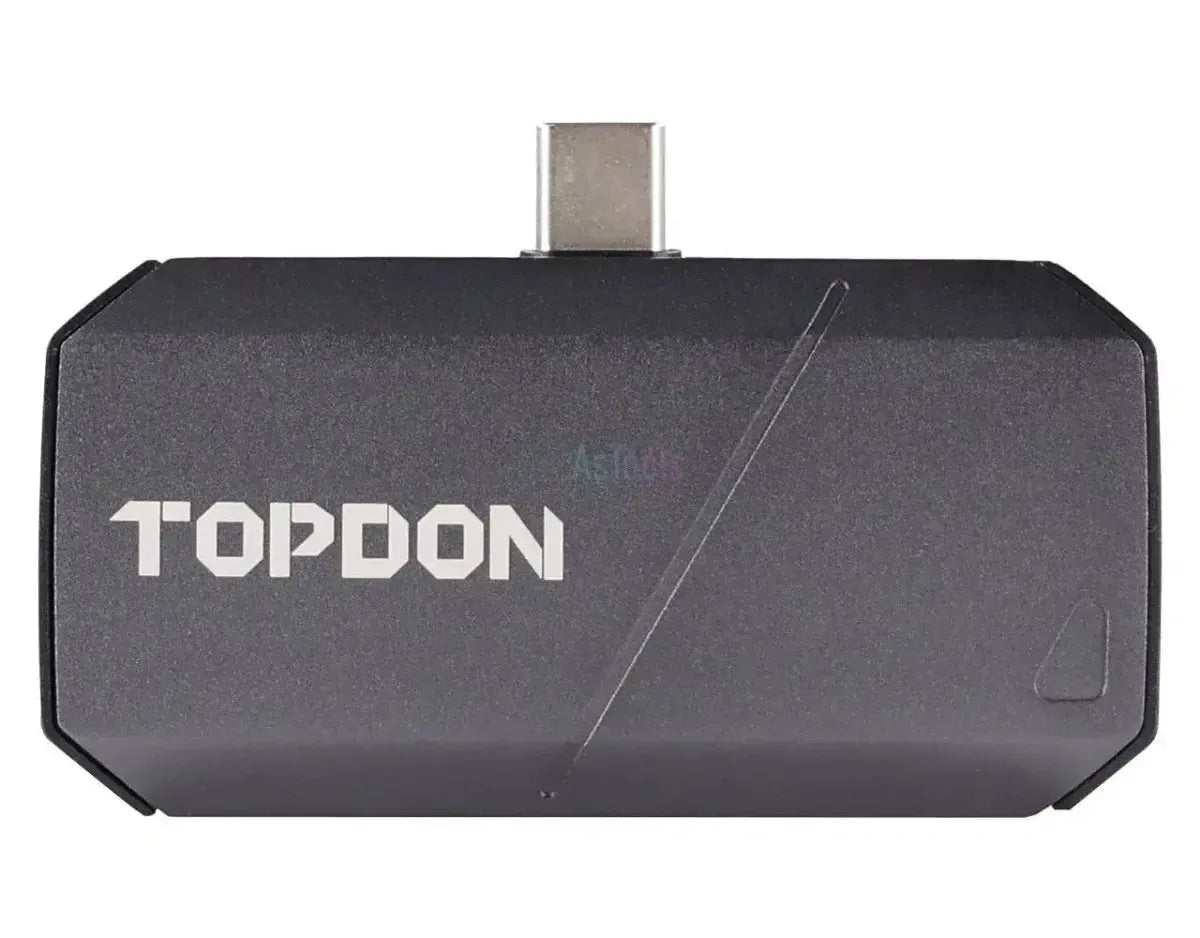

- 1x Topdon TCView TS001 Wärmebildkamera
- 1x Telefonhalter

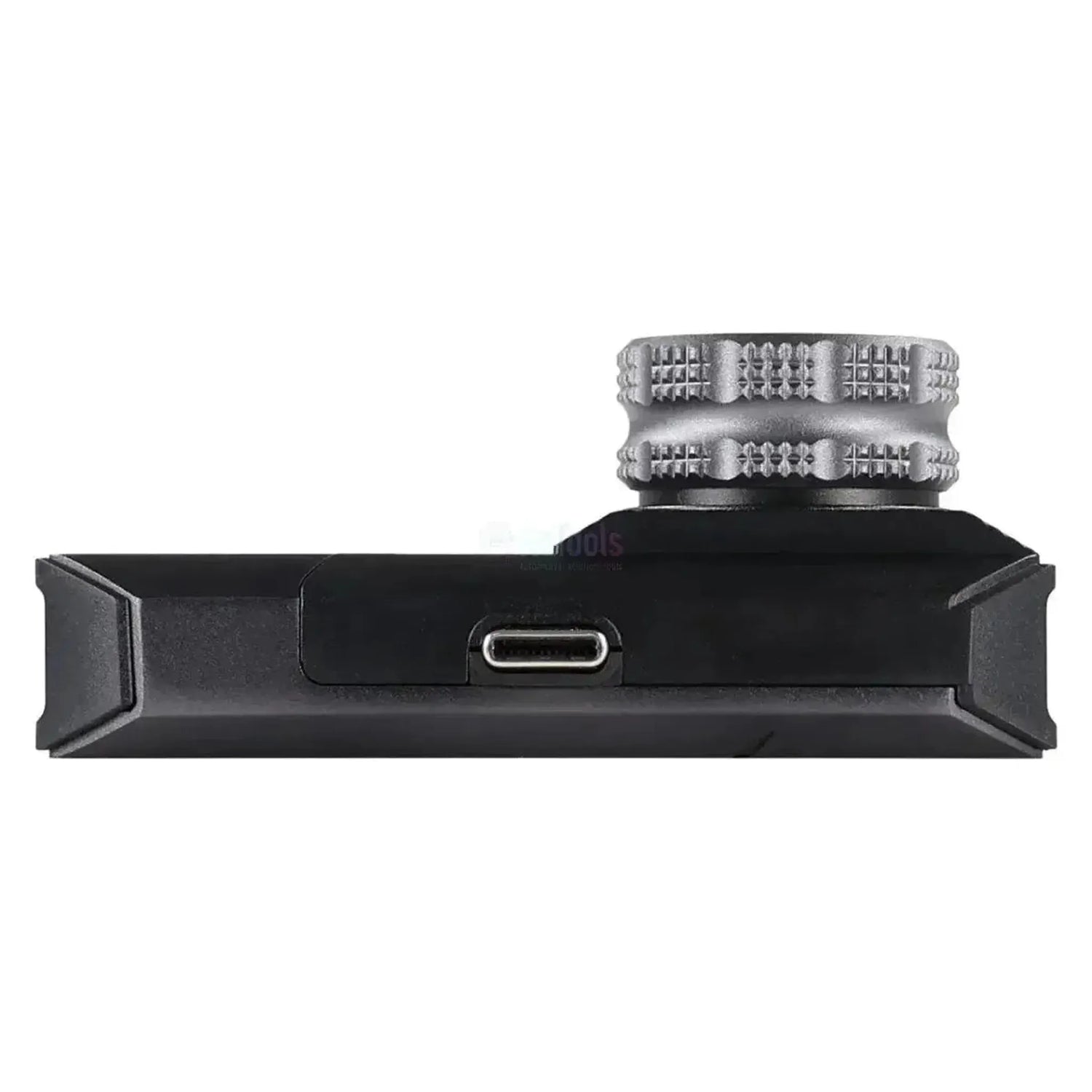

- 1x Verlängerungskabel (50 cm)

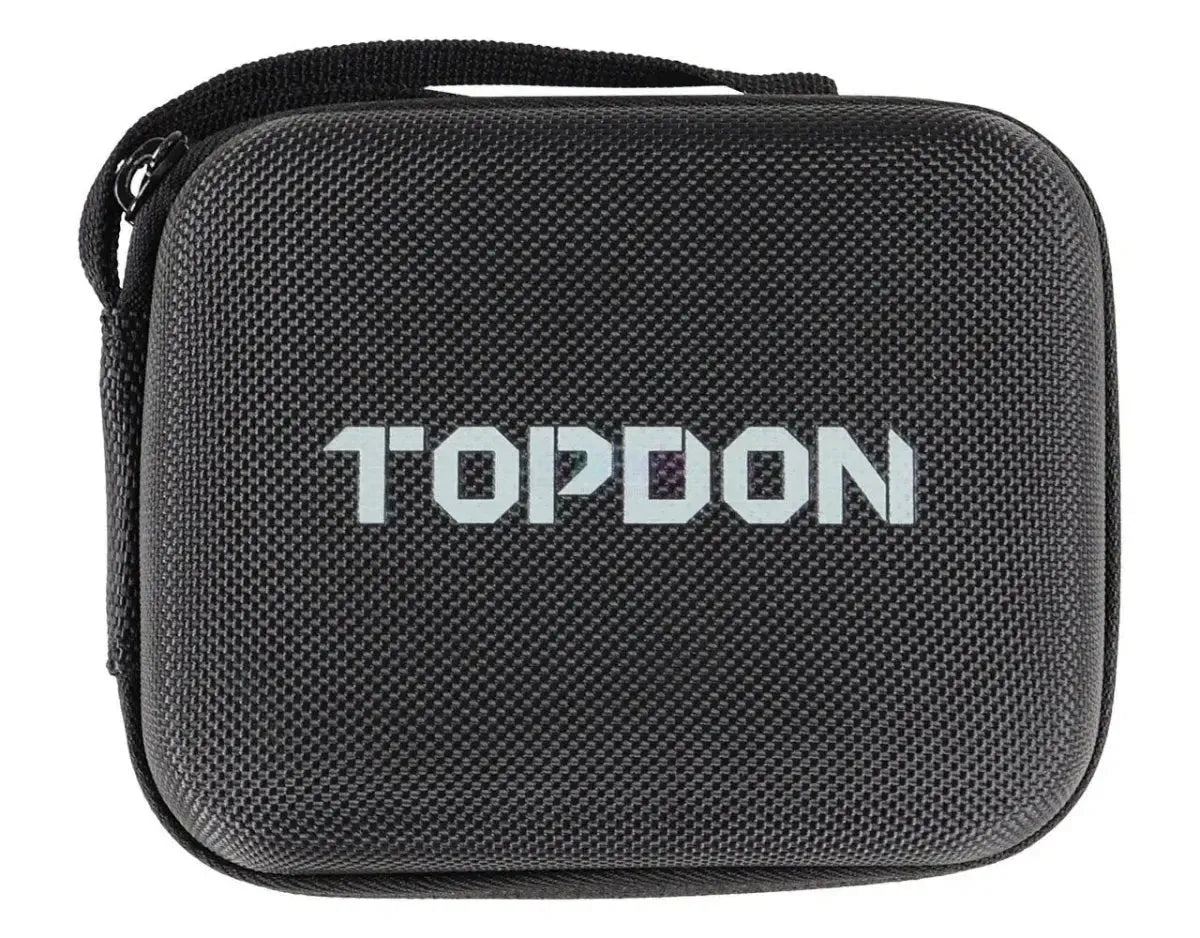

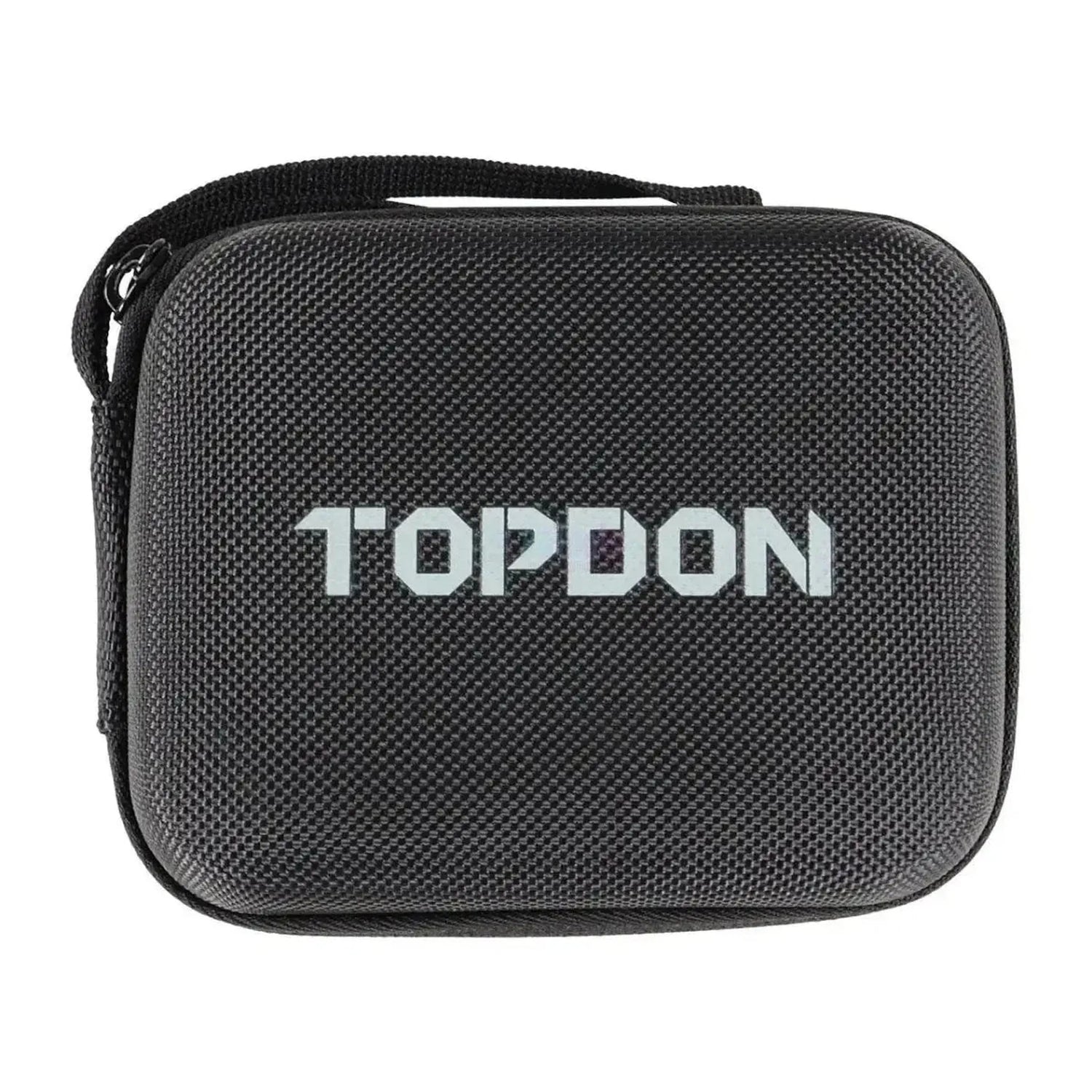

- 1x EVA-Tragetasche
- 1x Reinigungstuch
- 1x Schnellstartanleitung
Technische Spezifikationen
| Spezifikation | Beschreibung |
|---|---|
| Produktmarke | Topdon |
| Produktmodell | TCView TS001 |
| IR-Auflösung | 256 x 192 Pixel |
| Brennweite | 9 mm (einstellbar) |
| Bildfrequenz | 25 Hz |
| Temperaturbereich | -20°C bis 550°C |
| Thermische Empfindlichkeit (NETD) | <40 mK |
| Genauigkeit | ±3°C oder ±3% |
| Sichtfeld (FOV) | 13° x 10° |
| Messentfernung | 0,1 m bis 500 m |
| Farbpaletten | 10 Modi |
| Softwarekompatibilität | Android-App, PC-Analyse-Software |
